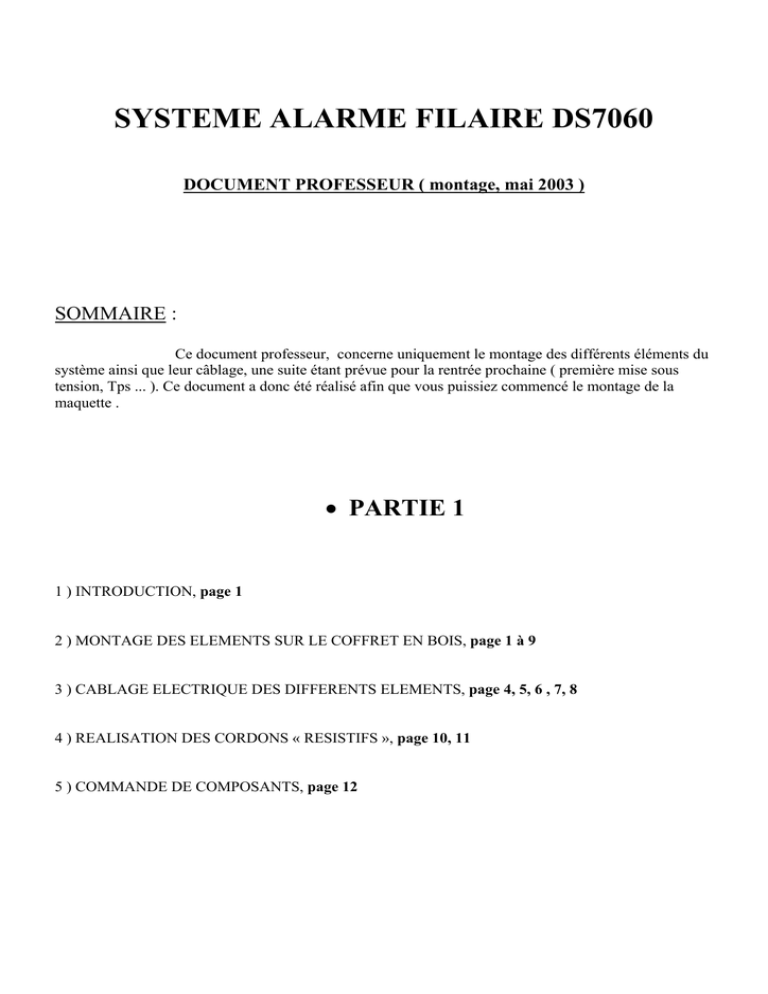

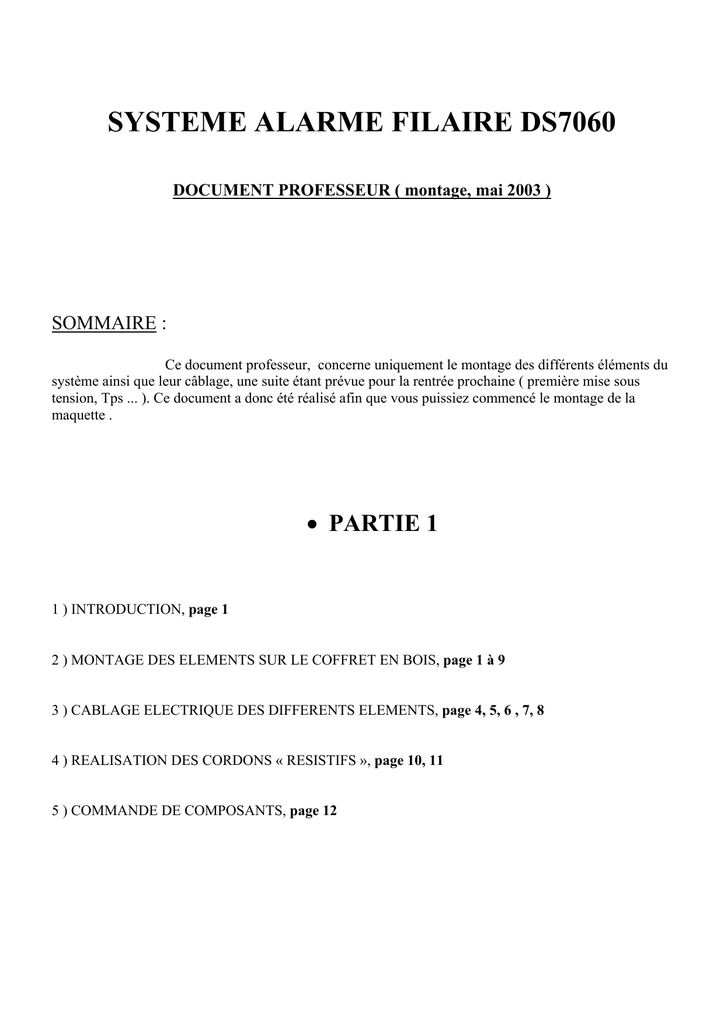

SYSTEME ALARME FILAIRE DS7060
SYSTEME ALARME FILAIRE DS7060
DOCUMENT PROFESSEUR ( montage, mai 2003 )
SOMMAIRE :
Ce document professeur, concerne uniquement le montage des différents éléments du
système ainsi que leur câblage, une suite étant prévue pour la rentrée prochaine ( première mise sous
tension, Tps ... ). Ce document a donc été réalisé afin que vous puissiez commencé le montage de la
maquette .
• PARTIE 1
1 ) INTRODUCTION, page 1
2 ) MONTAGE DES ELEMENTS SUR LE COFFRET EN BOIS, page 1 à 9
3 ) CABLAGE ELECTRIQUE DES DIFFERENTS ELEMENTS, page 4, 5, 6 , 7, 8
4 ) REALISATION DES CORDONS « RESISTIFS », page 10, 11
5 ) COMMANDE DE COMPOSANTS, page 12
Document PROFESSEUR
SYSTEME ALARME FILAIRE DS7060
Page 01 / 12
1 ) INTRODUCTION :
Le système étant livré non monté, il faudra effectuer les opérations suivantes
pour pouvoir l’utiliser :
a) montage des douilles de sécurité et soudage des fils sur les bornes ,
b) montage des composants sur le coffret,
c) câblage des différents éléments constituant le système,
d) réalisation de cordons,
e) achat de composants ( cette opération devant être effectuée après avoir pris connaissance des
quatre opérations précédentes et avant la réalisation de celles-ci )
( prototype et version définitive réalisé par M.GUICHARD )
Document PROFESSEUR
SYSTEME ALARME FILAIRE DS7060
Page 02 / 12
2 ) MONTAGE DES DOUILLES DE SECURITE ET COMPOSANTS SUR LE
COFFRET EN BOIS :
Le système « alarme filaire » ( alarme domestique ) à la livraison :
-
deux détecteurs magnétiques identiques,
-
deux détecteurs volumétriques infrarouges ( un « miroir » et un « lentille de FRESNEL » ),
-
un détecteur incendie,
-
un clavier avec écran LCD,
-
un coffret métallique ( dans lequel sera monté la centrale d’alarme + la batterie + le
transformateur d’alimentation )
-
une centrale d’alarme DS 7060 ( DS : détection système )
-
la batterie
-
un coffret en bois sérigraphié ( dimensions : lg → 1200 × ht → 800 × pf → 200 à 300 mm )
A cela, il faudra rajouter ( achat → voir bon de commande, page 12 ) :
51 douilles châssis de sécurité ( bleues → 24, rouges → 14, noires → 9, vertes → 2,
jaunes → 2 ),
-
une prise châssis US secteur + son cordon,
- la visserie ( à prévoir par vos soins, selon le type de montage effectué : vis à bois ou vis métaux +
rondelles + écrous ),
Remarque :
Lors de l’implantation des détecteurs, clavier et centrale d’alarme : prévoir le passage des
fils électriques
( dans les boîtiers et les coffrets → trous à percer ).
Perçage avec lamage pour
les bornes
Perçage raccordement des
appareils aux bornes Ø
4mm
Perçage raccordement coffret aux bornes 30 mm
Document PROFESSEUR
Page 03 / 12
SYSTEME ALARME FILAIRE DS7060
a) Pour l’implantation des bornes de sécurité, utilisez la sérigraphie du coffret en bois ainsi que les pages
6, 7, 8 :
l’implantation des bornes de sécurité sera longue et délicate à réaliser, en effet l’épaisseur des
parois est de 18 mm or la longueur du filetage de la douille de sécurité est de 15 mm, pour pouvoir
visser la douille il faudra donc réaliser un lamage :
Face avant
1) désolidariser la face avant du reste du boîtier
( dévisser les 10 « écrous » situés à l’intérieur du coffret :
position de l’écrou, voir ci contre )
2) le lamage se décompose de la façon suivante :
- perçage, à l’aide d’un forêt bois 3 pointes ∅ 3 mm, de la face avant coté sérigraphié
- puis perçage, à l’aide d’une mêche à bois plate de 18 mm, de la face avant coté intérieur sur
une profondeur de 11 mm
- et enfin perçage, à l’aide d’un forêt bois 3 pointes ∅ 12 mm, de la face avant coté sérigraphié
Face avant
Face avant
Face avant
Coté sérigraphié
coté intérieur
coté sérigraphié
profondeur 11 mm
18
∅ 3 mm
( perçage
débouchant )
1
2
( perçage
non
débouchant )
∅ 12 mm
( perçage
débouchant )
3
trou servant de guide
pour les deux autres
opérations.
3) implanter et visser les bornes de sécurité (couleurs, noirs pages 5 à 8)
4) souder sur chaque borne , un fil souple de 0,75 mm2 d’une longueur suffisante afin d’effectuer
par la suite, le raccordement électrique avec les composants du système (prévoir un repérage des fils à
votre convenance )
5) remettre en place la face avant (bornes+fils soudés) sur le coffret
Document PROFESSEUR
SYSTEME ALARME FILAIRE DS7060, PARTIE1
Page 04 / 12
Recommandations :
* respecter l’ordre des différents perçages,
* Pour prévenir tout éclatement du bois lors du perçage, veillez à utiliser les forets adéquats,
* lors du perçage avec le forêt de 12 mm ( opération n°3 ), percer avec précaution afin de ne pas trop endommagé le lamage
précédemment effectué.
* l’utilisation de l’outil de serrage spécifique parait indispensable ( penser à son achat ) néanmoins dans le cas contraire il
faudra utiliser un petit tournevis plat : attention au serrage → filet plastique
* commencer par percer les deux trous pour les bornes en attente ( voir page 5 )
b) Pour l’implantation des éléments, utilisez la sérigraphie du coffret en bois ainsi que les pages 4, 5 et 6
c) le montage de la prise secteur ( si vous adoptez cette solution ) devra être
effectué sur l’un des flancs du coffret en bois et nécessitera une découpe du coffret
selon les dimensions de la prise que vous aurez commandée
( d’où l’absence de gabarit de perçage ).
Prise secteur US ( 2P + T ) châssis
Exemple de gabarit, échelle 1
3 ) CABLAGE ELECTRIQUE DES DIFFERENTS ELEMENTS :
Le câblage électrique peut se décomposer en quatre parties distinctes :
- liaisons détecteurs et leurs bornes de sécurité,
- liaisons clavier et ses bornes de sécurité,
- liaisons centrale d’alarme et ses bornes de sécurité.
- alimentation de la centrale d’alarme ( transformateur + alimentation secteur )
le câblage pourra être réalisé en fil souple de 0,75 mm² et nécessitera l’usage d’un fer à souder.(voir paragraphe 2)
Remarque :
ATTENTION A LA RELATIVE FRAGILITE DES DIFFERENTS ELEMENTS !
Document PROFESSEUR
SYSTEME ALARME FILAIRE DS7060, PARTIE1
Page 05 / 12
CABLAGE ELECTRIQUE DES DIFFERENTS ELEMENTS ( suite ) :
Aucun fil « extérieur », ils sont tous à l’intérieur du coffret en bois !
a) la carte électronique constituant la centrale d’alarme doit d’abord être installée dans son coffret
métallique avec son transformateur d’alimentation,
Remarque :
Attention à l’électricité statique ( voir consignes du document de montage de l’alarme )
b) câblage des différentes liaisons : chaque élément doit être relié avec ses bornes de sécurité, voir pages
3à6.
Détecteur infrarouge n°2 ( miroir )
Bornes en attente
Détecteur incendie
Clavier
Détecteur infrarouge n° 1 ( lentille ... )
Centrale d’alarme
Détecteur magnétique n°2
Détecteur magnétique n°2
Document PROFESSEUR
SYSTEME ALARME FILAIRE DS7060, PARTIE1
Page 06 / 12
Couleur des bornes et liaisons à effectuer :
Détecteur magnétique n°2
BLEUE
( NC-AL )
BLEUE
( NC-AL )
BLEUE
( AP )
BLEUE
( AP )
Détecteur magnétique n°1
Détecteur
Infrarouge
N°1
( lentille de
FRESNEL )
ROUGE
( + 12 V )
NOIRE
(0V)
BLEUE
( NC )
BLEUE
(C)
BLEUE
(T)
BLEUE
(T)
BLEUE
( NC-AL )
BLEUE
( NC-AL )
BLEUE
( AP )
BLEUE
( AP )
Document PROFESSEUR
SYSTEME ALARME FILAIRE DS7060, PARTIE1
Page 07 / 12
ROUGE
(R)
NOIRE
(B)
Clavier
VERTE
(G)
JAUNE
(Y)
Détecteur
Infrarouge
N°2
( miroir )
Détecteur
Incendie
ROUGE
( + 12 V )
NOIRE
(0V)
BLEUE
( NC )
BLEUE
(C)
BLEUE
(T)
BLEUE
(T)
ROUGE
( + 12 V )
BLEUE
( NO )
NOIRE
(0V)
BLEUE
(C)
Document PROFESSEUR
Page 08 / 12
SYSTEME ALARME FILAIRE DS7060, PARTIE1
BLEUE
4 ( P01 )
ROUGE
5 ( 12 V )
BLEUE
6 ( P02 )
ROUGE
7 ( RED )
NOIRE
8 ( BLK )
Coffret
22
23
24
25
26
BLEUE
10 ( YEL )
BLEUE
JAUNE
BLEUE
21
9 ( GRN )
BLEUE
20
VERTE
ROUGE
19
NOIRE
18
ROUGE
17
ROUGE
16
NOIRE
ROUGE
15
ROUGE
NOIRE
14
ROUGE
13
NOIRE
12
ROUGE
11
ROUGE
+
*** LES INCRIPTIONS EN CARACTERES GRAS CORRESPONDENT AUX
BORNES DES ELEMENTS OU DOIVENT ETRE RELIES LES FILS
ELECTRIQUES ! ***
* T signifie TAMPER : contact d’auto-protection ( AP ),
* AL signifie alarme, les détecteurs anti-intrusion étant équipés de ces deux
contacts.
centrale d’alarme
Document PROFESSEUR
SYSTEME ALARME FILAIRE DS7060, PARTIE1
Page 09 / 12
Document PROFESSEUR
SYSTEME ALARME FILAIRE DS7060, PARTIE1
Page 10 / 12
4 ) REALISATION DES CORDONS « RESISTIFS » :
Le câblage de la liaison détecteur – alarme par l’installateur implique
l’insertion de résistances ( résistances de boucle ... ) dans les détecteurs.
Cette opération ne peut être répétée trop régulièrement du fait de la
relative fragilité des composants.
La solution, adoptée, consiste à fabriquer des cordons de sécurité
comportant cette résistance ( 1,5 kΩ ou 2,2 kΩ ) → cordon « résistif » :
DETECTEUR
alarme
Boucle de détection
( vers alarme )
auto - protection
bornes du détecteur
a) première solution :
gaine thermorétractable
soudures
Couper un cordon de sécurité ( d’une longueur de 50 cm ) en son milieu, insérer un bout de gaine
thermorétractable, souder la résistance, chauffer la gaine.
b) deuxième solution :
couper un cordon de sécurité ( d’une longueur de 50 cm ) en son milieu, souder les extrémités sur un
bout de circuit imprimé comportant la résistance. Le circuit imprimé étant placé dans une boîte en
plastique ( voir commande du matériel page 12)
Tracé du circuit pour 1 cordon
résistif
Trou(s) à percer au diamètre du cordon
7 mm
18 mm
Implantation des composants
Document PROFESSEUR
SYSTEME ALARME FILAIRE DS7060, PARTIE1
Page 11 / 12
REALISATION DES CORDONS « RESISTIFS » ( suite ) :
boîtier
Pose de l’étiquette et du scotch la maintenant,
« définitive » du boîtier.
1,5 kΩ
Scotch transparent
étiquette
le scotch permet aussi la fermeture
1,5 kΩ 1,5 kΩ 1,5 kΩ 1,5 kΩ 1,5 kΩ 1,5 kΩ 2,2 kΩ 2,2 kΩ 2,2 kΩ 2,2 kΩ 2,2 kΩ 2,2 kΩ
1,5 kΩ 1,5 kΩ 1,5 kΩ 1,5 kΩ 1,5 kΩ 1,5 kΩ 2,2 kΩ 2,2 kΩ 2,2 kΩ 2,2 kΩ 2,2 kΩ 2,2 kΩ
Etiquettes à photocopier ou à imprimer si cette solution est retenue
Tracé des circuits imprimés ( 12 câbles résistifs ) pour une carte présensibilisée de 100 × 160 mm
A photocopier ou à imprimer sur un transparent pour la réalisation des circuits ( l’inscription c-cui ( coté cuivre ) doit
être lisible à l’endroit uniquement du coté cuivre pour l’insolation : dépose du transparent sur la plaque ).
Remarque :
Quelle que soit la solution choisie, il faudra réaliser un minimum de dix cordons ( deux par détecteur ) :
- 5 résistances ¼ W – 1,5 kΩ
- 5 résistances ¼ W – 2,2 kΩ
( voir bon de commande, page 12 )
- 10 cordons de sécurité ( ∅ 4 mm – 25 cm )
- de la gaine thermorétractable ( uniquement dans le cas de la solution 1 )
- 10 boîtiers plastiques ( uniquement dans le cas de la solution 2 )
- 1 carte pour circuit imprimé, présensibilisée positive ( uniquement dans le cas de la solution 2 ou de la réalisation du
simulateur sirène / flash, voir texte en gras ci-dessus ).
Document PROFESSEUR
SYSTEME ALARME FILAIRE DS7060, PARTIE1
Page 12 / 12
5) COMMANDE DES COMPOSANTS :
Bon de commande à compléter selon vos besoins et à faxer pour conditions de vente à :
ELECTRONIQUE DIFFUSION,
45 rue MARYSE BASTIE 69 008 LYON. Tél : 04-78-76-90-91
Fax : 04-78-00-37-99
DESIGNATION
REFERENCE
QUANTITE PRIX UNITAIRE
HT
EQUIPEMENT DU COFFRET EN BOIS
DOUILLE CHASSIS DE SECURITE
∅ 4 mm / à souder / embout court / ROUGE
DOUILLE CHASSIS DE SECURITE
∅ 4 mm / à souder / embout court / BLEUE
DOUILLE CHASSIS DE SECURITE
∅ 4 mm / à souder / embout court / NOIRE
DOUILLE CHASSIS DE SECURITE
∅ 4 mm / à souder / embout court / VERTE
DOUILLE CHASSIS DE SECURITE
∅ 4 mm / à souder / embout court / JAUNE
EMBASE SECTEUR / CHASSIS / MALE
/ 2P + T
CORDON SECTEUR IEC 2 P + T / NOIR
/ 1,5 m
CLE ( SERRAGE D’ECROU ) POUR DOUILLE DE
SECURITE ∅ 4 mm
CLE ( MAINTIEN DE LA DOUILLE ) POUR
DOUILLE DE SECURITE ∅ 4 mm
CO3270IR
( 6.23 )
CO3270IB
( 6.23 )
CO3270IN
( 6.23 )
CO3270IV
( 6.23 )
CO3270IJ
( 6.23 )
ALPX 0580603
( 6.40 )
ALAAC203
( 15.3 )
OU3299
( 6.23 )
OU3297
( 6.23 )
14
0,45
24
0,45
09
0,45
2
0,45
2
0,45
1
0,75
1
2,20
1
1
5,85
5,85
REALISATION DES CORDONS RESISTIFS – SOLUTION 1
RESISTANCE CARBONE ¼ W – 1,5 kΩ
RESISTANCE CARBONE ¼ W – 2,2 kΩ
CORDON LABO DE SECURITE ∅ 4 mm / REPRISE
ARRIERE / 0,25 m
GAINE THERMORETRACTABLE / BLEUE
/ 3,8 –1,6 mm / 1,22 m
GAINE THERMORETRACTABLE / BLEUE
/ 4,8 –2,4 mm / 1,22 m
RE141,5kΩ
RE142,2kΩ
CO25120025
( 6.31 )
FIGT321M22B
( 7.9 )
FIGT481M22B
( 7.9 )
5
5
0,02
0,02
10
2,10
1
0,70
1
0,90
REALISATION DES CORDONS RESISTIFS – SOLUTION 2
RESISTANCE CARBONE ¼ W – 1,5 kΩ
RESISTANCE CARBONE ¼ W – 2,2 kΩ
CORDON LABO DE SECURITE ∅ 4 mm / REPRISE
ARRIERE / 0,25 m / BLEU
COFFRET PLASTIQUE MINIATURE / NOIR
PLAQUE CI POSITIF / STANDARD / 1 FACE /
16/10ième – 35 µ / 100 × 160 mm
RE141,5kΩ
( 2.2 )
RE142,2kΩ
( 2.2 )
CO25120025B
( 6.31 )
HAPP40N
( 9.3 )
CPAA16
( 11.6 )
5
0,02
5
0,02
10
2,10
10
0,80
1
1,70
CORDONS DE SECURITE
CORDON LABO DE SECURITE
ARRIERE / 1,00 m / ROUGE
CORDON LABO DE SECURITE
ARRIERE / 1,00 m / NOIR
CORDON LABO DE SECURITE
ARRIERE / 2,00 m / ROUGE
CORDON LABO DE SECURITE
ARRIERE / 2,00 m / NOIR
∅ 4 mm / REPRISE
∅ 4 mm / REPRISE
∅ 4 mm / REPRISE
∅ 4 mm / REPRISE
CO25120100R
( 6.31 )
CO25120100N
( 6.31 )
CO25120200R
( 6.31 )
CO25120200N
( 6.31 )
Autre commande :
- forêt bois (3 pointes ), qualité professionnelle Φ 3mm .
- forêt bois (3 pointes ), qualité professionnelle Φ 12mm .
- mèche bois plate, qualité professionnelle largeur 18mm .
- mèche bois plate, qualité professionnelle largeur 30mm .
2,45
2,45
2,85
2,85
PRIX TOTAL
HT
