Manuel de dépannage - Adoucisseurs MONO

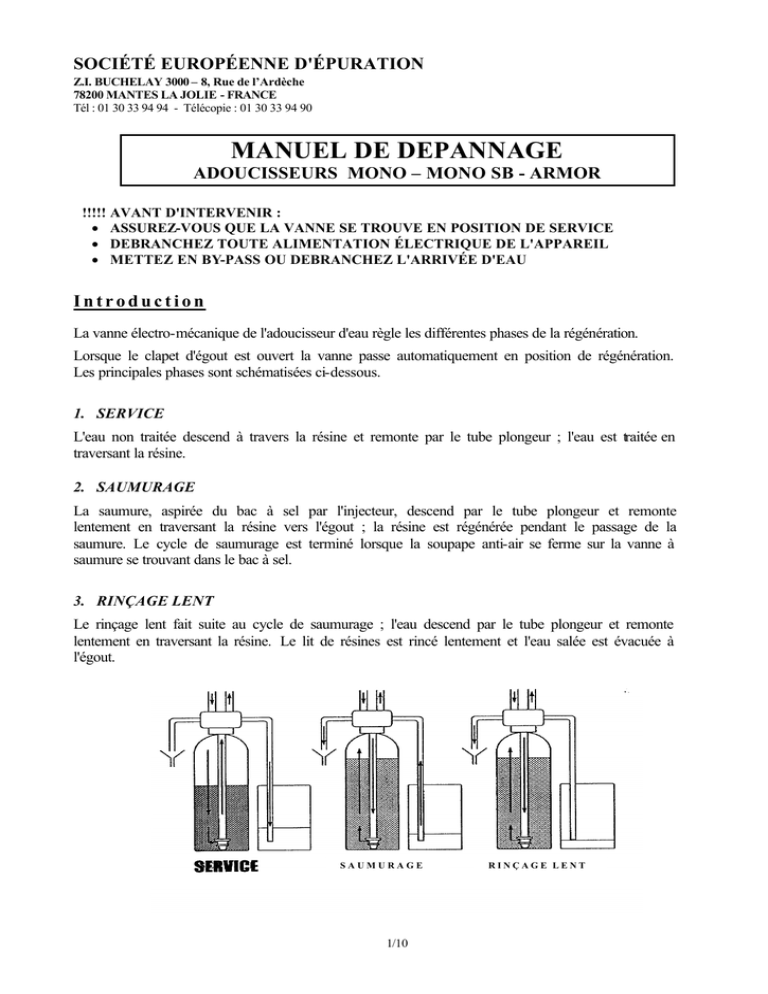

SOCIÉTÉ EUROPÉENNE D'ÉPURATION Z.I. BUCHELAY 3000 – 8, Rue de l’Ardèche 78200 MANTES LA JOLIE - FRANCE Tél : 01 30 33 94 94 - Télécopie : 01 30 33 94 90 MANUEL DE DEPANNAGE ADOUCISSEURS MONO – MONO SB - ARMOR !!!!! AVANT D'INTERVENIR : • ASSUREZ-VOUS QUE LA VANNE SE TROUVE EN POSITION DE SERVICE • DEBRANCHEZ TOUTE ALIMENTATION ÉLECTRIQUE DE L'APPAREIL • METTEZ EN BY-PASS OU DEBRANCHEZ L'ARRIVÉE D'EAU Introduction La vanne électro-mécanique de l'adoucisseur d'eau règle les différentes phases de la régénération. Lorsque le clapet d'égout est ouvert la vanne passe automatiquement en position de régénération. Les principales phases sont schématisées ci-dessous. 1. SERVICE L'eau non traitée descend à travers la résine et remonte par le tube plongeur ; l'eau est traitée en traversant la résine. 2. SAUMURAGE La saumure, aspirée du bac à sel par l'injecteur, descend par le tube plongeur et remonte lentement en traversant la résine vers l'égout ; la résine est régénérée pendant le passage de la saumure. Le cycle de saumurage est terminé lorsque la soupape anti-air se ferme sur la vanne à saumure se trouvant dans le bac à sel. 3. RINÇAGE LENT Le rinçage lent fait suite au cycle de saumurage ; l'eau descend par le tube plongeur et remonte lentement en traversant la résine. Le lit de résines est rincé lentement et l'eau salée est évacuée à l'égout. SERVICE SAUMURAGE 1/10 RINÇAGE LENT Remplacement des principales pièces Moteur horloge 1. Dévissez la vis du couvercle et enlevez le couvercle transparent et le couvercle du programmateur. 2. Débranchez les connecteurs des fils du moteur horloge. 3. Dévissez les 2 vis qui tiennent en place le moteur horloge et enlevez le moteur. 4. Suivez la procédure dans le sens inverse pour remonter ; les prises de terre doivent être montées sur une des vis ; voir schéma de raccordement pour les raccordements corrects. Ensemble du programmateur 1. Dévissez la vis du couvercle et enlevez le couvercle transparent et le couvercle du programmateur. 2. Débranchez la conduite à l'égout du raccordement d'égout. 3. Dévissez les 4 vis du corps du programmateur et retirez l'ensemble du programmateur. 4. Suivez la procédure dans le sens inverse pour remonter ; faites de sorte que le joint de l'orifice d'égout soit bien installé dans la rainure du corps de vanne. Injecteur 1. Dévissez les 3 vis qui tiennent en place le capot de l'injecteur. 2. Enlevez le capot de l'injecteur. 3. Enlevez l'injecteur et le joint d'injecteur. 4. Enlevez le filtre de l'injecteur et vérifiez-le sur impuretés ou obstructions. 5. Installez le filtre de l'injecteur. 6. Installez un nouveau joint d'injecteur ; assurez-vous de l'alignement sur la cheville d'alignement. 7. Installez l'injecteur ; assurez-vous de l'alignement sur la cheville d'alignement. 8. Installez le capot de l'injecteur. 9. Installez les 3 vis du capot de l'injecteur et serrez-les d'une manière égale. 2/10 Contrôle de débit d’égout incorporé (opt.) 1. Dévissez la vis du couvercle et enlevez le couvercle transparent et le couvercle du programmateur. 2. Débranchez la conduite à l’égout du raccordement d’égout. 3. Dévissez les 4 vis du corps du programmateur et retirez l’ensemble du programmateur. 4. Le contrôle de débit d’égout se trouve dans l’orifice d’égout du corps du programmateur. 5. Retirez le contrôle de débit d’égout du corps du programmateur. 6. Suivez la procédure dans le sens inverse pour remonter; faites de sorte que le joint de l’orifice d’égout soit bien installé dans la rainure dans le corps de vanne. Clapet d’égout 1. Dévissez la vis du couvercle et enlevez le couvercle transparent. 2. Dévissez la vis de la plaquette de fixation, qui se trouve sous les roues dentées en avant. 3. Retirez la plaquette de fixation du programmateur. 4. Tenez une main sous le bouchon et appuyez vers le bas sur le clapet d’égout; le bouchon, le joint, le ressort et le clapet d’égout tomberont dans votre main. 5. Nettoyez le logement du clapet dans le corps du programmateur; lubrifiez légèrement. 6. Vérifiez les joints du clapet d’égout; nettoyez ou remplacez si nécessaire; lubrifiez légèrement. 7. Vérifiez le joint du bouchon; nettoyez ou remplacez si nécessaire; lubrifiez légèrement. 8. Installez le clapet d’égout dans le logement du clapet dans le corps du programmateur. 9. Installez le joint dans la rainure du bouchon et le ressort dans le trou au milieu du bouchon. 10.Installez le bouchon; pressez-le bien. 11.Installez la plaquette de fixation. 12.Installez la vis de la plaquette de fixation. 13.Installez le couvercle transparent. Membrane 1. 2. 3. 4. 5. 6. Dévissez la vis du couvercle et enlevez le couvercle transparent et le couvercle du programmateur. Débranchez la conduite à l’égout du raccordement d’égout. Dévissez les 4 vis du corps du programmateur et retirez l’ensemble du programmateur. Enlevez le serre-clips du milieu de la membrane. Retirez la membrane de l’axe central. Suivez la procédure dans le sens inverse pour remonter; faites de sorte que le joint de l’orifice d’égout soit bien installé dans la rainure dans le corps de vanne. 3/10 Axe central 1. Dévissez la vis du couvercle et enlevez le couvercle transparent et le couvercle du programmateur. 2. Débranchez la conduite à l’égout du raccordement d’égout. 3. Dévissez les 4 vis du corps du programmateur et retirez l’ensemble du programmateur. 4. Enlevez le serre-clips du milieu de la membrane. 5. Retirez la membrane de l’axe central. 6. Enlevez le siège de clapet. 7. Retirez l’axe central du corps de vanne. 8. Vérifiez la garniture en caoutchouc du disque clapet central; nettoyez ou remplacez si nécessaire. 9. Installez l’axe central. 10.Lubrifiez les joints du siège de clapet. 11.Installez le siège de clapet avec un des 2 plats vers le dessus du corps de vanne. 12.Suivez la procédure dans le sens inverse pour remonter; faites de sorte que le joint de l’orifice d’égout soit bien installé dans la rainure dans le corps de vanne. 13.Vérifiez maintenant la position du disque clapet arrière; voir Remplacement de Pièces “Disque clapet”. Disque clapet 1. Dévissez les 4 vis du capot arrière. 2. Tenez une main sous le capot arrière et enlevez le capot arrière; le ressort du disque clapet pourrait tomber dans votre main. 3. Enlevez le disque clapet de l’axe central. 4. Vérifie z la garniture en caoutchouc du disque clapet sur usure; nettoyez ou remplacez si nécessaire. 5. Installez le disque clapet sur l’axe central et le ressort du disque clapet sur la cheville centrale du disque clapet. 6. Faites de sorte que la garniture du capot arrière soit bien installée dans les rainures du capot arrière. 7. Alignez le repère sur le capot arrière avec le repère sur le corps de vanne et installez le capot arrière avec le bout du ressort du disque clapet sur la cheville centrale du capot arrière. 8. Installez les 4 vis et serrez-les. Raccord tube plongeur 1. Débranchez l’entrée et la sortie de la vanne. 2. Débranchez la conduite à l’égout du raccordement d’égout et la conduite à saumure du raccordement de saumure. 3. Enlevez la vanne de la bouteille à résines. 4. Dévissez le distributeur supérieur de la vanne. 5. Dévissez les 2 vis qui tiennent en place le raccord distributeur et le raccord tube plongeur. 6. Enlevez le raccord distributeur. 7. Retirez le raccord tube plongeur du corps de vanne. 8. Vérifiez le joint du raccord tube plongeur; nettoyez ou remplacez si nécessaire; lubrifiez légèrement. 9. Installez le raccord tube plongeur; serrez-le bien. 10.Installez le raccord distributeur et serrez les 2 vis. 11.Vérifiez que le joint dans le raccord tube plongeur se trouve en bonne position; vissez le distributeur supérieur sur la vanne. 12.Lubrifiez le filetage, le bout du tube plongeur et le joint de bouteille de la vanne. 13.Faites descendre la vanne droit sur le tube plongeur et vissez-la sur la bouteille. 14.Installez la conduite à l’égout au raccordement d’égout et la conduite à saumure au raccordement de saumure. 15.Raccordez l’entrée et la sortie à la vanne. 4/10 Alignement de la molette horloge et roue dentée horaire 1. Dévissez la vis de couvercle et enlevez le couvercle transparent. 2. Tenez une main sous le programmateur et dévissez la vis de la roue dentée horaire; le disque horaire et la lamelle ressort tomberont dans votre main. 3. Enlevez le disque heure de régénération. 4. Tournez la molette horloge jusqu’à ce que la pointe sur la molette horloge soit dirigée vers le centre de la roue dentée horaire. 5. Installez la roue dentée horaire de sorte que le repère noir (un trait) sur la roue dentée horaire pointe vers le centre de la molette horloge (= aligné avec la pointe sur la molette horloge). 6. Suivez la procédure dans le sens inverse pour remonter. 5/10 Dépannage Eau dure (non-traitée) en service Cause Solution 1. 2. 3. 4. 5. 6. 7. 8. 9. 1. 2. 3. 4. 5. 6. 7. 8. 9. By-pass ouvert ou cassé Consommation d’eau excessive Vanne en régénération Perte de résine Mitigeur ouvert Changement de la dureté de l’eau brute Appareil ne régénère pas Vanne n’aspire pas de saumure Diminution de la capacité d’échange de la résine 10. Pas de sel dans le bac à sel 11. Fuite au tube plongeur Fermez ou vérifiez le by-pass Vérifiez la fréquence de régénération / Voir problème “Perte de résine” Fermez le mitigeur Ajustez la fréquence de régénération suivant la dureté Voir problème “Appareil ne régénère pas” Voir problème “Vanne n’aspire pas de saumure” Nettoyez ou remplacez le lit de résines 10. Ajoutez du sel 11. Vérifiez si le tube plongeur est en bonne position et n’a pas de fissures Appareil ne régénère pas Cause Solution 1. Alimentation électrique déficiente 2. Moteur horloge défectueux 3. Fréquence de régénération nonprogrammée 4. Molette horloge n’est plus alignée avec la roue dentée horaire 5. Axe central commute tout le temps 1. Vérifiez l’alimentation électrique (fusible, transfo,...) 2. Remplacez le moteur horloge 3. Vérifiez les jours de régénération sur la molette de régénération 4. Voir Remplacement de Pièces “Alignement de la molette horloge et roue dentée horaire” 5. Vérifiez la pression de service minimale; voir installation “Régulateur du débit d’égout” Vanne n’aspire pas de saumure Cause Solution 1. Basse pression de service 2. Régulateur du débit d’égout trop fermé 1. Vérifiez la pression de service; doit être de 1,4 bar minimum 2. Ouvrez le régulateur du débit d’égout lentement jusqu’à ce que l’appareil aspire de la saumure 3. Nettoyez l’injecteur 4. Nettoyez le filtre de l’injecteur 5. Vérifiez la conduite à l’égout sur noeuds ou obstructions 6. Vérifiez la conduite à saumure sur noeuds ou obstructions 7. Vérifiez la conduite à saumure et les raccords sur fuites d’air 8. Vérifiez le fonctionnement et le réglage du flotteur de la vanne à saumure 3. 4. 5. 6. 7. 8. Injecteur bouché Filtre de l’injecteur bouché Conduite à l’égout obstruée Conduite à saumure obstruée Fuite dans la conduite à saumure Quantité de saumure insuffisante dans le bac à sel 6/10 Quantité d’eau excessive dans le bac à sel Cause Solution 1. Mauvais réglage du flotteur 2. Vanne à saumure défectueuse 1. Vérifiez le réglage du flotteur de la vanne à saumure 2. Vérifiez ou remplacez la vanne à saumure Appareil consomme trop de sel Cause Solution 1. Quantité d’eau excessive dans le bac à sel 2. Appareil régénère trop souvent 1. Voir problème “Quantité d’eau excessive dans le bac à sel” 2. Vérifiez les jours de régénération sur la molette de régénération Eau salée en service Cause Solution 1. Quantité d’eau excessive dans le bac à sel 2. Injecteur sous-dimensionné 3. Mauvais réglage du temps de saumurage/rinçage lent 1. Voir problème “Quantité d’eau excessive dans le bac à sel” 2. Vérifiez la sélection de l’injecteur 3. Vérifiez si le temps de saumurage/rinçage lent correspond à la consommation de sel appropriée et la quantité de résine Perte de résine par la conduite à l’égout Cause Solution 1. Distributeur inférieur et/ou supérieur endommagé 2. Fuite entre le tube plongeur et le distributeur supérieur 1. Remplacez le(s) distributeur(s) 2. Vérifiez si le tube plongeur est en bonne position et n’a pas de fissures Perte de pression d’eau Cause Solution 1. Entassement de minéraux ou de fer dans la bouteille à résine 2. Conduite de sortie bouchée 3. Distributeur inférieur et/ou supérieur bouché 4. Distributeur inférieur et/ou supérieur endommagé 1. Nettoyez le lit de résines et la vanne; augmentez la fréquence de régénération 2. Débranchez et nettoyez la sortie 3. Vérifiez s’il n’y a pas d’impuretés dans le(s) distributeur(s) 4. Remplacez le(s) distributeur(s) Débit à l’égout permanent Cause Solution 1. Clapet d’égout reste ouvert 2. Moteur horloge défectueux 1. Nettoyez ou remplacez le clapet d’égout 2. Remplacez le moteur horloge 7/10 Entretien Annuel Pour garantir le bon fonctionnement de la vanne, les pièces suivantes doivent être vérifiées annuellement : 1. 2. 3. 4. 5. 6. 7. Nettoyez l’injecteur et le filtre de l’injecteur. Vérifiez la programmation du programmateur; reprogrammez le programmateur si nécessaire. Vérifiez l’exécution correcte du programme. Mesurez la dureté résiduelle; ajustez le mitigeur si nécessaire. Vérifiez la pression min. et max.; installez un réducteur de pression si nécessaire. Nettoyez le bac à sel = le débarrasser d tout dépôt de boue blanchâtre qui aurait pu se former dans le fond. Désinfectez les résines avec du PUREX 50. Il suffit de verser ce produit dans le bac à saumure. Il sera aspiré par l'appareil en même temps que la saumure. 8/10 Programmateur électro-mécanique REF. N. DE PIECE DESCRIPTION REF. N. DE PIECE 1 2 3 15/76 529/309/2 525/303 Vis, roue dentée horaire Disque horaire Lamelle ressort, disque horaire 21 22 23 15/76 30/77/J 541/300/* 4 5 529/308/3 529/232/9 529/232/4 19/23 529/218 Disque heure de régénération Roue dentée horaire 24 hr (12-j) Roue dentée horaire AM/PM (7-j) Serre-clips, activateur Activateur 24 25 28/85 15/185/10 26 27 525/260 525/254/2 8 9 10 11 12 13 14 529/212 541/802 529/202/2 185/115/1 H1026/1 529/234 529/220/1 529/220/2 Axe, activateur Ressort, activateur Corps du programmateur Joint, coude d’égout Coude d’égout Couvercle transparent Couvercle du programmateur (gris) Couvercle du programmateur (blanc) 28 29 30 31 32 33 34 529/280 529/286 185/022/1 401/7 529/219/3/15 15/92/24 529/239/2 529/239/3 15 16 15/207/12 28/296/11 28/296/18 35 36 15/87 525/205 17 28/8/28 Vis, couvercle du programmateur Transfo 230/24V - 50 Hz, 10VA, prise EuroT Transfo 230/24V - 50 Hz, 10VA, prise UK Serre-câble, câble d'alimentation 37 18 28/300/3 Câble d'alimentation avec prise 38 525/241/12 525/241/07 525/274/1 525/274/2 19 20 72263 28/26 Attache Connecteur (2x) 39 6 7 9/10 15/185/10 DESCRIPTION Vis, moteur horloge (2x) Moteur horloge Contrôle de débit d’égout (en option) Bouchon Vis, croix d’entraînement Croix d’entraînement Roue dentée, croix d’entraînement Plaquette de fixation, clapet Bouchon, clapet d’égout Joint, bouchon Ressort, clapet d’égout Clapet d’égout Vis, plaquette de fixation Molette horloge/cames Molette horloge/cames régénération rapide Vis, corps du programmateur (4x) Lamelle ressort, molette de régénération Molette de régénération (12-jours) Molette de régénération (7-jours) Rondelle, molette de régénération (12-jours) Rondelle, molette de régénération (7-jours) Vis, molette de régénération Corps de vanne A/ kit de réparation axe central RK/541/244 REF. NR. DE PIECE 1 2 3 4 5 6 7 8 9 10 11 12 13 15/222 541/207 541/206 541/239 541/246 185/005/1 541/940/6/1 541/325 428/* 541/221 15/89 413/13 541/293 14 15 16 17 18 19 15/76 541/254 186/118 568/336/0 21/90 19/19 20 186/134 DESCRIPTION REF. Vis, capot arrière (4x) Capot arrière Garniture, capot arrière Ressort, disque clapet Disque clapet Joint, mitigeur (2x) Mitigeur (en option) Joint, injecteur Injecteur Capot, injecteur Vis, capot (3x) Filtre, injecteur Plaquette de blocage, régulateur du débit d’égout Vis, plaquette de blocage Serre-clips Joint, coude de saumure Coude de saumure Ecrou, coude de saumure Serre-clips, régulateur du débit d’égout Joint, régulateur du débit d’égout (2x) 21 22 23 24 25 26 27 28 29 30 31 32 33 541/238 529/244 467/216 541/210 19/3 541/217 541/216 185/005/1 185/024/1 541/204 185/029/1 541/256 516/221 Régulateur du débit d’égout Joint, orifice d’égout Joint, axe central Axe central Serre-clips, axe central (4x) Rondelle (2x) Disque Joint, axe central Joint, siège de clapet (petit) Siège de clapet Joint, siège de clapet (grand) Membrane diaphragme Ressort, membrane 34 35 36 37 38 39 15/90 185/67/4 541/232 185/214/1 541/218 185/029/1 Vis, raccord distributeur (2x) Joint, bouteille Raccord distributeur Joint, tube plongeur Raccord tube plongeur 1,050” Joint, raccord tube plongeur 40 541/257/1 541/257/1/R A RK/541/244 Corps de vanne (incl. 467/216) Corps de vanne (incl. 467/216) pour mitigeur Kit de réparation axe central 10/10 NR. DE PIECE DESCRIPTION
