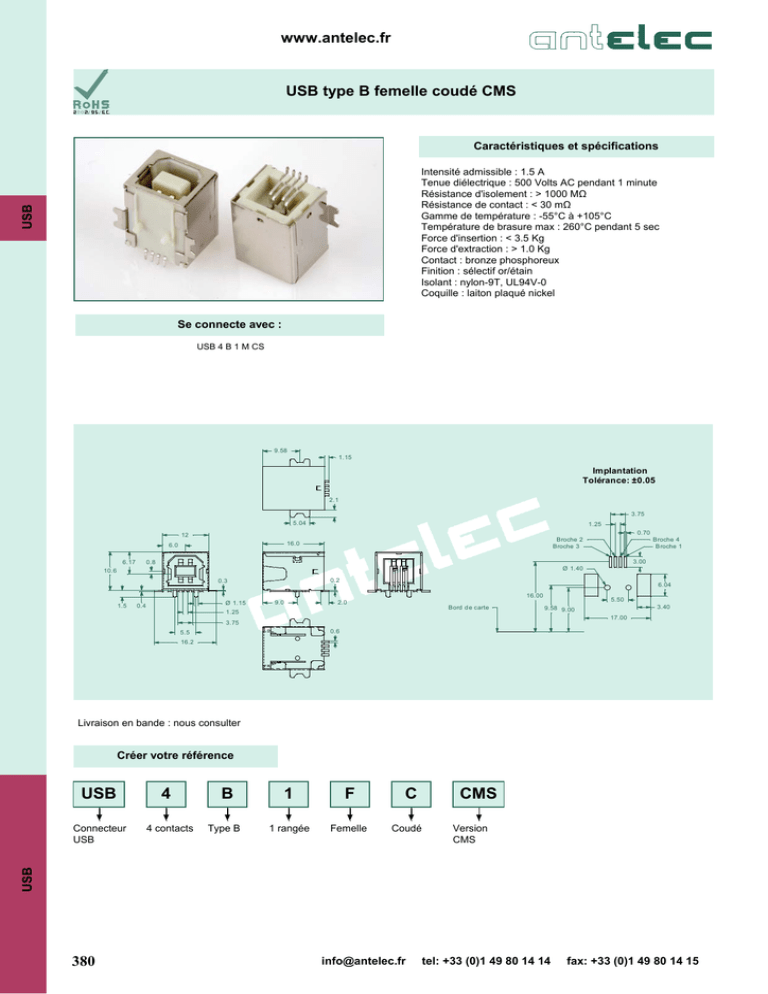

USB 4 B 1 FC CMS - Electronique Diffusion

www.antelec.fr
USB type B femelle coudé CMS
Caractéristiques et spécifications
USB
Intensité admissible : 1.5 A
Tenue diélectrique : 500 Volts AC pendant 1 minute
Résistance d'isolement : > 1000 MΩ
Résistance de contact : < 30 mΩ
Gamme de température : -55°C à +105°C
Température de brasure max : 260°C pendant 5 sec
Force d'insertion : < 3.5 Kg
Force d'extraction : > 1.0 Kg
Contact : bronze phosphoreux
Finition : sélectif or/étain
Isolant : nylon-9T, UL94V-0
Coquille : laiton plaqué nickel
Se connecte avec :
USB 4 B 1 M CS
9.58
1.15
Implantation
Tolérance: ±0.05
2.1
3.75
5.04
1.25
0.70
12
6.17
Broche 2
Broche 3
16.0
6.0
3.00
0.8
Ø 1.40
10.6
0.2
0.3
6.04
16.00
1.5
Broche 4
Broche 1
Ø 1.15
0.4
9.0
2.0
Bord d e carte
1.25
5.50
3.40
9.58 9.00
17.00
3.75
0.6
5.5
16.2
Livraison en bande : nous consulter
Créer votre référence
USB
4 contacts
B
Type B
1
F
1 rangée
Femelle
C
Coudé
CMS
Version
CMS
USB
Connecteur
USB
4
380
