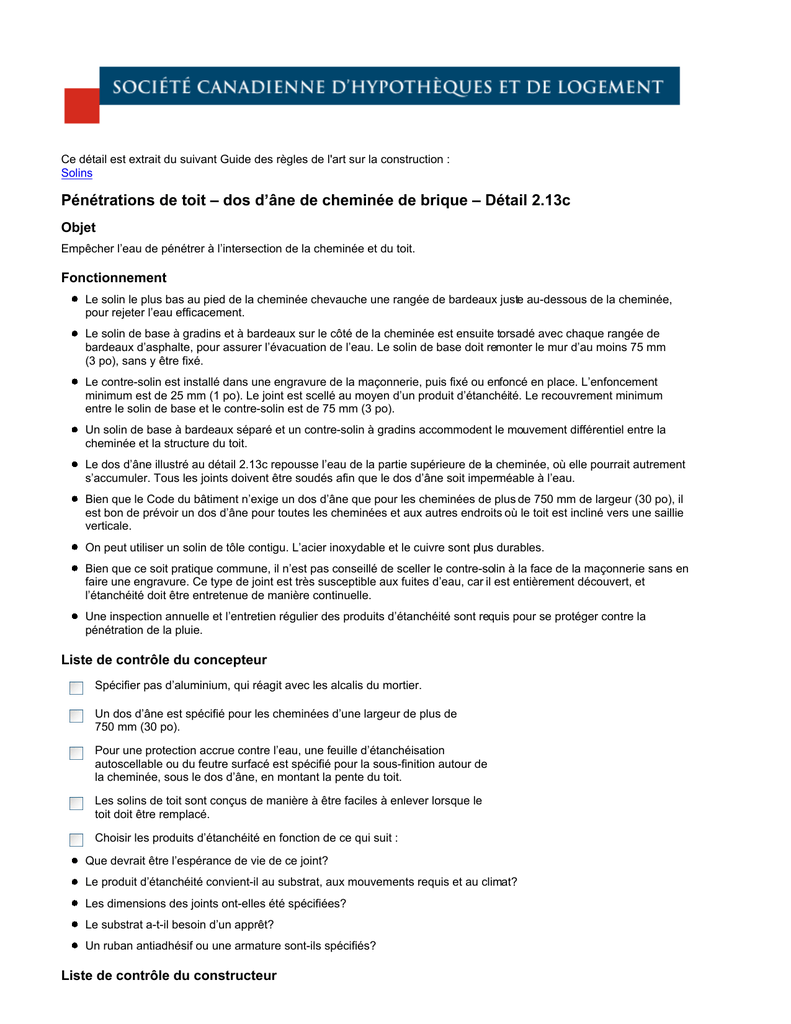

Dos d`âne de cheminée de brique

Ce détail est extrait du suivant Guide des règles de l'art sur la construction :
Solins
Pénétrations de toit – dos d’âne de cheminée de brique – Détail 2.13c
Objet
Empêcher l’eau de pénétrer à l’intersection de la cheminée et du toit.
Fonctionnement
Le solin le plus bas au pied de la cheminée chevauche une rangée de bardeaux juste au-dessous de la cheminée,
pour rejeter l’eau efficacement.
Le solin de base à gradins et à bardeaux sur le côté de la cheminée est ensuite torsadé avec chaque rangée de
bardeaux d’asphalte, pour assurer l’évacuation de l’eau. Le solin de base doit remonter le mur d’au moins 75 mm
(3 po), sans y être fixé.
Le contre-solin est installé dans une engravure de la maçonnerie, puis fixé ou enfoncé en place. L’enfoncement
minimum est de 25 mm (1 po). Le joint est scellé au moyen d’un produit d’étanchéité. Le recouvrement minimum
entre le solin de base et le contre-solin est de 75 mm (3 po).
Un solin de base à bardeaux séparé et un contre-solin à gradins accommodent le mouvement différentiel entre la
cheminée et la structure du toit.
Le dos d’âne illustré au détail 2.13c repousse l’eau de la partie supérieure de la cheminée, où elle pourrait autrement
s’accumuler. Tous les joints doivent être soudés afin que le dos d’âne soit imperméable à l’eau.
Bien que le Code du bâtiment n’exige un dos d’âne que pour les cheminées de plus de 750 mm de largeur (30 po), il
est bon de prévoir un dos d’âne pour toutes les cheminées et aux autres endroits où le toit est incliné vers une saillie
verticale.
On peut utiliser un solin de tôle contigu. L’acier inoxydable et le cuivre sont plus durables.
Bien que ce soit pratique commune, il n’est pas conseillé de sceller le contre-solin à la face de la maçonnerie sans en
faire une engravure. Ce type de joint est très susceptible aux fuites d’eau, car il est entièrement découvert, et
l’étanchéité doit être entretenue de manière continuelle.
Une inspection annuelle et l’entretien régulier des produits d’étanchéité sont requis pour se protéger contre la
pénétration de la pluie.
Liste de contrôle du concepteur
Spécifier pas d’aluminium, qui réagit avec les alcalis du mortier.
Un dos d’âne est spécifié pour les cheminées d’une largeur de plus de
750 mm (30 po).
Pour une protection accrue contre l’eau, une feuille d’étanchéisation
autoscellable ou du feutre surfacé est spécifié pour la sous-finition autour de
la cheminée, sous le dos d’âne, en montant la pente du toit.
Les solins de toit sont conçus de manière à être faciles à enlever lorsque le
toit doit être remplacé.
Choisir les produits d’étanchéité en fonction de ce qui suit :
Que devrait être l’espérance de vie de ce joint?
Le produit d’étanchéité convient-il au substrat, aux mouvements requis et au climat?
Les dimensions des joints ont-elles été spécifiées?
Le substrat a-t-il besoin d’un apprêt?
Un ruban antiadhésif ou une armature sont-ils spécifiés?
Liste de contrôle du constructeur
La coordination des travaux de maçonnerie, de couverture et de tôlerie est
d’une importance critique.
Le solin de base à gradins est torsadé et posé en même temps que les
bardeaux.
Le contre-solin à gradins est construit dans la maçonnerie au moment de la
construction de la cheminée ou est installé dans les engravures prévues par
le maçon
Tous les joints du dos d’âne, du solin couvrant la largeur du mur et du solin à
la base de la cheminée sont soudés ou scellés pour être étanches à l’eau.
Joints scellés
Comment ce joint fonctionnera-t-il?
Les conditions climatiques et la température sont-elles appropriées pour l’application du produit d’étanchéité?
La surface a-t-elle été nettoyée et traitée?
Le substrat et les matériaux d’apprêt sont-ils compatibles?
La largeur et la profondeur du joint permettent-elles d’accommoder les mouvements prévus?
Le ruban antiadhésif ou l’armature ont-ils les dimensions correctes et sont-ils bien positionnés?
Le produit a-t-il été tiré pour remplir le joint sans bulle ou autre défaut?
Tester l’adhérence du produit.
Pénétrations de toit – Dos d'âne de cheminée de brique
