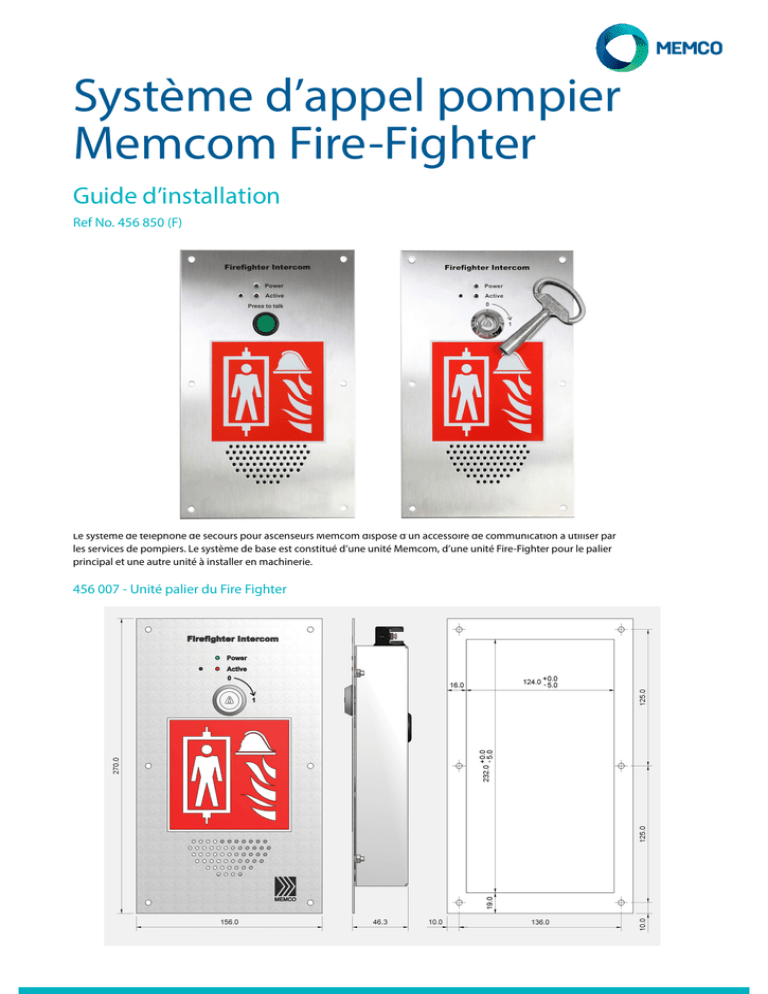

Système d`appel pompier Memcom Fire-Fighter

Système d’appel pompier
Memcom Fire-Fighter
Guide d’installation
Ref No. 456 850 (F)
Le système de téléphone de secours pour ascenseurs Memcom dispose d’un accessoire de communication á utiliser par
les services de pompiers. Le système de base est constitué d’une unité Memcom, d’une unité Fire-Fighter pour le palier
principal et une autre unité à installer en machinerie.
456 007 - Unité palier du Fire Fighter
Entrées
90 – 240V AC, protection fusible de 250mA.
24V DC +/- 4V – A utiliser seulement si l’unité “Palier” n’est pas alimentée par le secteur.
Connexions vers les sorties Intercom du Memcom (broche 3 et 4)
Sorties
Contacts relais 0.5A Max, 240V AC.
Sortie 24V DC +/- 4V (quand l’unité “palier” est alimentée par le secteur), pour alimenter l’unité «Machinerie».
(Note: Le système est capable de fonctionner avec une longueur totale de câble entre le palier, la machinerie et le
Memcom de 200 mètres)
Le contact à clé sur OFF est un contact N/O. Il est conseillé d’utiliser du cable blindé mais pas obligatoire
456 009 - Unité Machinerie du Fire Fighter
Entrées
24V DC +/-4V – Quand l’unité “Machinerie n’est pas alimentée par le secteur.
Ou 90- 240V AC, protection fusible de 250mA
Connexions vers les sorties Intercom du Memcom (broche 3 et 4)
Sorties
Contacts relais 0.5A Max, 240V AC comme l’unité « Palier ».
Sortie 24V DC +/- 4V (quand l’unité “Machinerie” est alimentée par le secteur), pour alimenter l’unité «Palier».
(Note: Le système est capable de fonctionner avec une longueur totale de câble entre le palier, la machinerie et le
Memcom de 200 mètres)
Le contact à clé sur OFF est un contact N/O. Il est conseillé d’utiliser du cable blindé mais pas obligatoire
Fonctionnement
Quand le système est sous tension, la Led verte est allumée sur l’unité au palier et sur l’unité en machinerie. Pour activer
le système, tourner l’interrupteur à clé de l’unité “Palier” sur 1(on), les Leds rouges s’allumeront sur les 2 unités après un
court instant, indiquant que la communication est établie. Quand la Led rouge s’allume, ceci active aussi les contacts
secs (libre de potentiel) d’un relais dans les 2 unités «Palier» et «Machinerie». Ces contacts secs peuvent être utilisés
pour commander n’importe qu’elle application, exemple: allumer l’éclairage de la gaine d’ascenseurs, déclencher une
sirène, appeler la cabine au palier principal et maintenir les portes ouvertes…
L’unité «Palier» et le Memcom sont alors en mode de communication bi-directionnelle ou Duplex. L’unité «Machinerie»
est en mode Ecoute seule. Quand le bouton vert de l’unité «Machinerie» est pressée, le micro est activé permettant une
communication bi-directionnelle.
Le système continue de fonctionner jusqu’au retour de l’interrupteur à clé de l’unité “Palier” sur 0 (off ).
Lorsque les unités «Palier» et «Machinerie» sont actives, les unités SMP (point d’appels déportés) continuent d’être
disponibles.
Note : bien que les unités SMP partagent les entrées Intercom du Memcom avec le Fire-Fighter, ils fonctionnent de
manière indépendante des unités «Palier» et «Machinerie»
Alimentation: Les unités “Machinerie” et “Palier” peuvent être alimentées par le 220V AC du secteur ou en 24V DC. Une
unité peut être alimentée par le 220V AC et fournir le 24V DC à l’autre unité. Les sorties 24V DC des unités sont séparées
des entrées d’alimentations 24V DC.
FFU IG V01 (F)
Note sur l’alimentation: chaque unité peut etre alimentée séparément en AC ou DC ou en alimentant une unité pour
alimenter l’autre ( dans ce cas, les unités alimentées par le secteur doivent être connectées entre la sortie +24Vout et
l’entrée +24Vin de l’autre unité).
