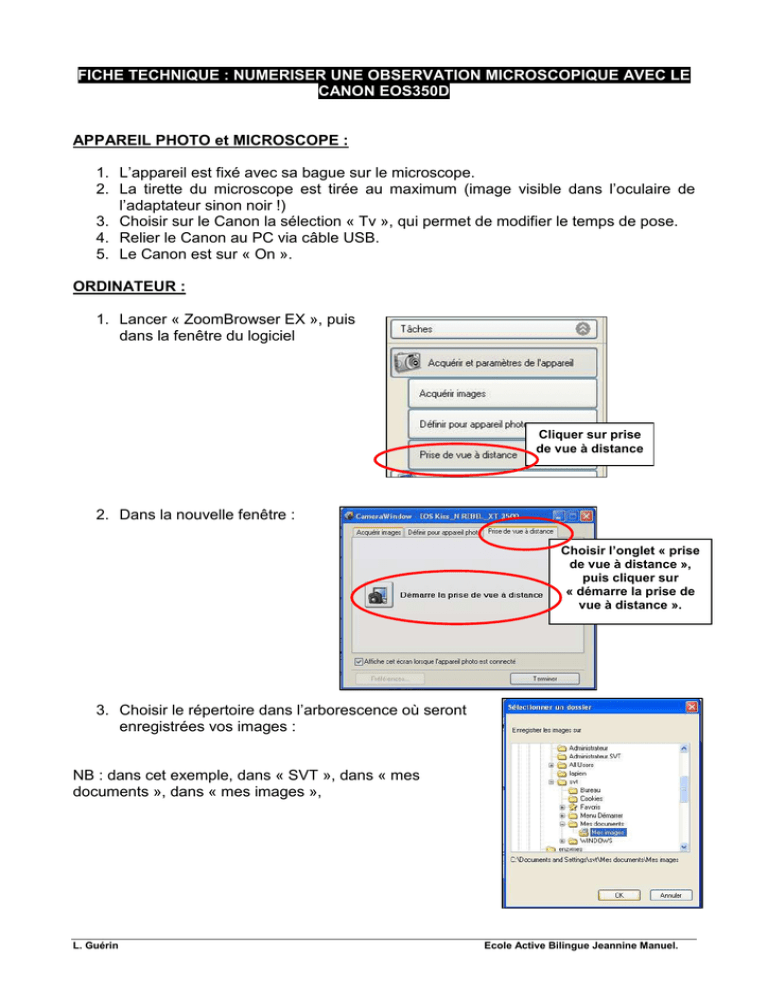

FICHE TECHNIQUE : NUMERISER UNE OBSERVATION MICROSCOPIQUE AVEC LE
CANON EOS350D
APPAREIL PHOTO et MICROSCOPE :
1. L’appareil est fixé avec sa bague sur le microscope.
2. La tirette du microscope est tirée au maximum (image visible dans l’oculaire de
l’adaptateur sinon noir !)
3. Choisir sur le Canon la sélection « Tv », qui permet de modifier le temps de pose.
4. Relier le Canon au PC via câble USB.
5. Le Canon est sur « On ».
ORDINATEUR :
1. Lancer « ZoomBrowser EX », puis
dans la fenêtre du logiciel
Cliquer sur prise
de vue à distance
2. Dans la nouvelle fenêtre :
Choisir l’onglet « prise
de vue à distance »,
puis cliquer sur
« démarre la prise de
vue à distance ».
3. Choisir le répertoire dans l’arborescence où seront
enregistrées vos images :
NB : dans cet exemple, dans « SVT », dans « mes
documents », dans « mes images »,
L. Guérin
Ecole Active Bilingue Jeannine Manuel.
4. La fenêtre de prise de vue s’affiche alors :
pour modifier un réglage, il faut cliquer dessus pour mettre en surbrillance puis
utiliser les flèches pour le modifier.
Lumière :
tungstène
Durée de la photo :
4
il faut lire en
fait 1/20ème de
seconde !
3
2
Pour modifier un
paramètre
sélectionné
1
Qualité de
l’image
5
Cliquer pour
prendre la
Pour avoir une photo de bonne qualité :
1. Régler les paramètres du Canon comme indiqué - Prendre la photo en cliquant 5.
2. Si l’image est trop sombre modifier le temps en l’augmentant en 4 (exemple
1/10ème de seconde)
3. Si l’image est trop claire modifier le temps en diminuant en 4 (exemple 1/50ème
de seconde)
4. Quand l’image est correctement exposée (ni trop sombre, ni trop claire), affiner la
netteté du réglage sur le microscope.
