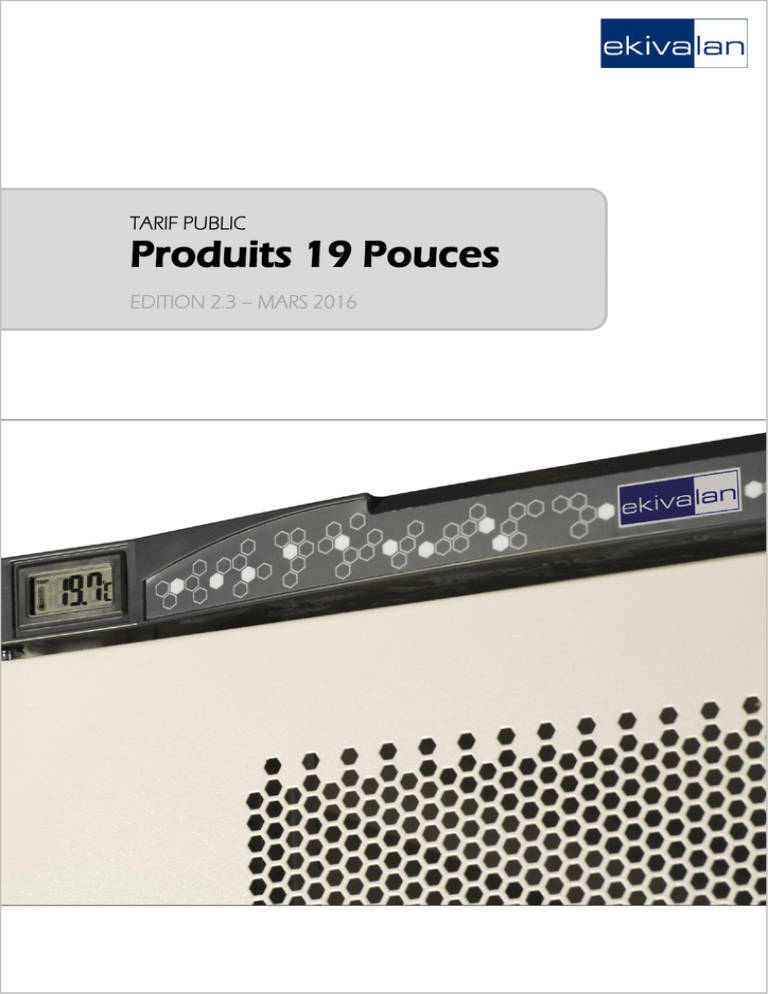

TARIF PUBLIC
Produits 19 Pouces
EDITION 2.3 – MARS 2016
Produits 19 Pouces
Baies Économiques Assemblées – Largeur 600 mm
► Hauteur : 12U - 16U - 20U - 22U 26U - 32U - 36U - 42U
► Largeur : 600 mm
► Profondeur : 600 - 800 – 1000 mm
► Charge utile : 600 Kg
► Livrée montée
► Écran digital d’affichage de la
température
► Porte avant verre Securit
(ouverture 235°), réversible, avec
poignée et verrou
► Porte arrière métal (ouverture
120°), réversible, avec verrou, sans
poignée
► Paire de flancs amovibles avec
pênes à ressort et verrous
► 4 montants 19’’ numérotés et
réglables en profondeur
► 2 passages de câbles (haut et bas)
► Toit pré-percé pour recevoir
jusqu’à 4 ventilateurs
Code
Remise
ARCP
Baies Eco-Assemblées 19'' Largeur = 600 mm Profondeur = 600 mm
Référence
Azenn
Désignation
Dimensions
LxPxH
(mm)
U
Poids
(kg)
Prix
public
BEEA12U6060BL122
Baie 19'' 12U 600x600mm, porte avant
verre, porte arrière métal, flancs
amovibles, thermomètre LCD, noir
600x600x647
12
26,0
462,00€
BEEA16U6060BL122
Baie 19'' 16U 600x600mm, porte avant
verre, porte arrière métal, flancs
amovibles, thermomètre LCD, noir
600x600x824
16
33,0
484,00€
BEEA20U6060BL122
Baie 19'' 20U 600x600mm, porte avant
verre, porte arrière métal, flancs
600x600x1002 20
amovibles, thermomètre LCD, noir
40,0
511,50€
BEEA22U6060BL122
Baie 19'' 22U 600x600mm, porte avant
verre, porte arrière métal, flancs
600x600x1091 22
amovibles, thermomètre LCD, noir
43,5
528,00€
BEEA26U6060BL122
Baie 19'' 26U 600x600mm, porte avant
verre, porte arrière métal, flancs
600x600x1269 26
amovibles, thermomètre LCD, noir
51,5
561,00€
BEEA32U6060BL122
Baie 19'' 32U 600x600mm, porte avant
verre, porte arrière métal, flancs
600x600x1536 32
amovibles, thermomètre LCD, noir
62,0
610,50€
BEEA36U6060BL122
Baie 19'' 36U 600x600mm, porte avant
verre, porte arrière métal, flancs
600x600x1713 36
amovibles, thermomètre LCD, noir
69,5
643,50€
BEEA42U6060BL122
Baie 19'' 42U 600x600mm, porte avant
verre, porte arrière métal, flancs
600x600x1980 42
amovibles, thermomètre LCD, noir
79,0
693,00€
Baie d’extension 19'' 42U 600x600mm,
porte avant verre, porte arrière métal, 600x600x1980 42
sans flanc, thermomètre LCD, noir
75,0
649,00€
Noir - RAL9005
BEEA42U6060BL120
(1)
- (1) Ajouter le kit d’accouplement BEEASAKZN-600 (page 49).
Les montants 19’’ sont
numérotés en U de bas en
haut et de haut en bas.
2
Chaque baie est livrée avec un
écran digital intégré affichant
la température intérieure de la
baie. Sonde de température
d’1 mètre. Fonctionne avec 2
piles Lithium fournies
La baie est équipée d’un
passage de câble sur le toit de
300x55 mm et d’un autre dans
le fond de 350x250 mm
Le toit est pré-percé pour
accueillir jusqu’à 4 ventilateurs
[email protected]
Produits 19 Pouces
Code
Remise
ARCP
Baies Eco-Assemblées 19'' Largeur = 600 mm Profondeur = 800 mm
Noir - RAL9005
Référence
Azenn
Désignation
Dimensions
LxPxH
(mm)
U
Poids
(kg)
Prix
public
BEEA12U6080BL122
Baie 19'' 12U 600x800mm, porte avant
verre, porte arrière métal, flancs
amovibles, thermomètre LCD, noir
600x800x647
12
30,0
517,00€
BEEA16U6080BL122
Baie 19'' 16U 600x800mm, porte avant
verre, porte arrière métal, flancs
amovibles, thermomètre LCD, noir
600x800x824
16
38,0
539,00€
BEEA20U6080BL122
Baie 19'' 20U 600x800mm, porte avant
verre, porte arrière métal, flancs
600x800x1002 20
amovibles, thermomètre LCD, noir
45,5
566,50€
BEEA22U6080BL122
Baie 19'' 22U 600x800mm, porte avant
verre, porte arrière métal, flancs
600x800x1091 22
amovibles, thermomètre LCD, noir
50,0
583,00€
BEEA26U6080BL122
Baie 19'' 26U 600x800mm, porte avant
verre, porte arrière métal, flancs
600x800x1269 26
amovibles, thermomètre LCD, noir
58,5
616,00€
BEEA32U6080BL122
Baie 19'' 32U 600x800mm, porte avant
verre, porte arrière métal, flancs
600x800x1536 32
amovibles, thermomètre LCD, noir
70,0
665,50€
BEEA36U6080BL122
Baie 19'' 36U 600x800mm, porte avant
verre, porte arrière métal, flancs
600x800x1713 36
amovibles, thermomètre LCD, noir
76,0
698,50€
BEEA42U6080BL122
Baie 19'' 42U 600x800mm, porte avant
verre, porte arrière métal, flancs
600x800x1980 42
amovibles, thermomètre LCD, noir
89,0
748,00€
Baie d’extension 19'' 42U 600x800mm,
porte avant verre, porte arrière métal, 600x800x1980 42
sans flanc, thermomètre LCD, noir
83,0
693,00€
BEEA42U6080BL120
(1)
- (1) Ajouter le kit d’accouplement BEEASAKZN-800 (page 49).
Code
Remise
ARCP
Baies Eco-Assemblées 19'' Largeur = 600 mm Profondeur = 1000 mm
Référence
Azenn
Désignation
Dimensions
LxPxH
(mm)
U
Poids
(kg)
Prix
public
BEEA22U60100BL122
Baie 19'' 22U 600x1000mm, porte avant
verre, porte arrière métal, flancs
amovibles, thermomètre LCD, noir
600x1000x1091
22
62
715,00€
BEEA26U60100BL122
Baie 19'' 26U 600x1000mm, porte avant
verre, porte arrière métal, flancs
amovibles, thermomètre LCD, noir
600x1000x1269
26
71
759,00€
BEEA32U60100BL122
Baie 19'' 32U 600x1000mm, porte avant
verre, porte arrière métal, flancs
amovibles, thermomètre LCD, noir
600x1000x1536
32
86
825,00€
BEEA36U60100BL122
Baie 19'' 36U 600x1000mm, porte avant
verre, porte arrière métal, flancs
amovibles, thermomètre LCD, noir
600x1000x1713
36
95
869,00€
BEEA42U60100BL122
Baie 19'' 42U 600x1000mm, porte avant
verre, porte arrière métal, flancs
amovibles, thermomètre LCD, noir
600x1000x1980
42
110 935,00€
Baie d’extension 19'' 42U 600x1000mm,
porte avant verre, porte arrière métal,
sans flanc, thermomètre LCD, noir
600x1000x1980
42
100 880,00€
BEEA42U60100BL120
(1)
- (1) Ajouter le kit d’accouplement BEEASAKZN-1000 (page 49).
Noir - RAL9005
www.azenn.com
Retrouvez les accessoires des baies en page 49
Retrouvez les autres accessoires en pages 59 à 64
3
Produits 19 Pouces
Baies Économiques Assemblées – Largeur 800 mm
► Hauteur : 32U - 36U - 42U
► Largeur : 800 mm
► Profondeur : 800 - 1000 mm
► Charge utile : 600 Kg
► Livrée montée
► Écran digital d’affichage de la
température
► Porte avant double vantail verre
Securit (ouverture 235°), avec
verrous, sans poignée
► Porte arrière métal (ouverture
120°), réversible, avec verrou, sans
poignée
► Paire de flancs amovibles avec
pênes à ressort et verrous
► 4 montants 19’’ numérotés et
réglables en profondeur
► 5 passages de câbles (haut et bas)
► Toit pré-percé pour recevoir
jusqu’à 4 ventilateurs
Code
Remise
ARCP
Baies Eco-Assemblées 19'' Largeur = 800 mm Profondeur = 800 mm
Référence
Azenn
Désignation
Dimensions
LxPxH
(mm)
U
Poids
(kg)
Prix
public
BEEA32U8080BL522
Baie 19'' 32U 800x800mm, porte avant
double verre, porte arrière métal, flancs 800x800x1536 32
amovibles, thermomètre LCD, noir
90
731,50€
BEEA36U8080BL522
Baie 19'' 36U 800x800mm, porte avant
double verre, porte arrière métal, flancs 800x800x1713 36
amovibles, thermomètre LCD, noir
101
764,50€
BEEA42U8080BL522
Baie 19'' 42U 800x800mm, porte avant
double verre, porte arrière métal, flancs 800x800x1980 42
amovibles, thermomètre LCD, noir
118
814,00€
Baie d’extension 19'' 42U 800x800mm,
porte avant double verre, porte arrière 800x800x1980 42
métal, sans flanc, thermomètre LCD, noir
110
759,00€
BEEA42U8080BL520
(1)
- (1) Ajouter le kit d’accouplement BEEASAKZN-800 (page 49).
Noir - RAL9005
Les montants 19’’ sont
numérotés en U de bas en
haut et de haut en bas.
4
Chaque baie est livrée avec un
écran digital intégré affichant
la température intérieure de la
baie. Sonde de température
d’1 mètre. Fonctionne avec 2
piles Lithium fournies
(autonomie d’environ 2 ans).
La baie est équipée de 5
passages de câble 300x55 mm,
et d’un autre dans le fond de
350x250 mm.
Le toit est pré-percé pour
accueillir jusqu’à 4
ventilateurs.
[email protected]
Produits 19 Pouces
Code
Remise
ARCP
Baies Eco-Assemblées 19'' Largeur = 800 mm Profondeur = 1000 mm
Référence
Azenn
Désignation
Dimensions
LxPxH
(mm)
U
Poids
(kg)
Prix
public
BEEA42U80100BL522
Baie 19'' 42U 800x1000mm, porte avant
double verre, porte arrière métal, flancs
amovibles, thermomètre LCD, noir
800x1000x1980
42
134
1100,00€
Baie d’extension 19'' 42U 800x1000mm,
porte avant double verre, porte arrière
métal, sans flanc, thermomètre LCD, noir
800x1000x1980
42
124
1045,00€
BEEA42U80100BL520
(1)
- (1) Ajouter le kit d’accouplement BEEASAKZN-1000 (page 49).
Noir - RAL9005
Retrouvez les accessoires des baies en page 49
Retrouvez les autres accessoires en pages 59 à 64
Passe-Câbles Verticaux Pour Baies Largeur 800mm
Code
Remise
ARCP
Passe-Câbles Verticaux Métal Avec Porte
www.azenn.com
Référence
Azenn
Désignation
Dimensions
LxPxH
(mm)
U
Poids
(kg)
Prix
public
BEEAVCM32UBL
Paire de passe-câbles verticaux métal
32U avec porte, noir
97x97x1440
32
8
107,80€
BEEAVCM36UBL
Paire de passe-câbles verticaux métal
36U avec porte, noir
97x97x1620
36
10
118,80€
BEEAVCM42UBL
Paire de passe-câbles verticaux métal
42U avec porte, noir
97x97x1885
42
12
129,80€
5
Produits 19 Pouces
Baies Économiques Assemblées Pour Serveurs
► Hauteur : 22U - 26U - 32U - 36U - 42U
► Largeur : 600 et 800 mm
► Profondeur : 1000 mm
► Charge utile : 600 Kg
► Livrée montée
► Écran digital d’affichage de la
température
► Porte avant métal perforée à 63%
(ouverture 235°), réversible, avec
poignée et verrou
► Porte arrière métal perforée à
63% (ouverture 120°), réversible, avec
poignée et verrou
► Paire de flancs amovibles avec
pênes à ressort et verrous
► 4 montants 19’’ numérotées et
réglables en profondeur
► Passages de câbles (haut et bas)
► Toit pré-percé pour recevoir
jusqu’à 4 ventilateurs
Code
Remise
ARCP
Baies Eco-Assemblées 19'' Pour Serveurs Largeur = 600 mm Profondeur = 1000 mm
Référence
Azenn
Désignation
Dimensions
LxPxH
(mm)
U
Poids
(kg)
Prix
public
BEEA22U60100BL662
Baie 19'' 22U 600x1000mm, porte avant
et arrière métal, perforées (63%) flancs
amovibles, thermomètre LCD, noir
600x1000x1091
22
62
770,00€
BEEA26U60100BL662
Baie 19'' 26U 600x1000mm, porte avant
et arrière métal, perforées (63%) flancs
amovibles, thermomètre LCD, noir
600x1000x1269
26
71
825,00€
BEEA32U60100BL662
Baie 19'' 32U 600x1000mm, porte avant
et arrière métal, perforées (63%) flancs
amovibles, thermomètre LCD, noir
600x1000x1536
32
86
902,00€
BEEA36U60100BL662
Baie 19'' 36U 600x1000mm, porte avant
et arrière métal, perforées (63%) flancs
amovibles, thermomètre LCD, noir
600x1000x1713
36
96
957,00€
BEEA42U60100BL662
Baie 19'' 42U 600x1000mm, porte avant
et arrière métal, perforées (63%) flancs
amovibles, thermomètre LCD, noir
600x1000x1980
42
112
1034,00€
Baie d’extension 19'' 42U 600x1000mm,
porte avant et arrière métal, perforées
(63%) sans flanc, thermomètre LCD, noir
600x1000x1980
42
105
979,00€
Noir - RAL9005
BEEA42U60100BL660
(1)
- (1) Ajouter le kit d’accouplement BEEASAKZN-1000 (page 49).
Code
Remise
ARCP
Baies Eco-Assemblées 19'' Pour Serveurs Largeur = 800 mm Profondeur = 1000 mm
Référence
Azenn
Désignation
Dimensions
LxPxH
(mm)
U
Poids
(kg)
Prix
public
BEEA42U80100BL662
Baie 19'' 42U 800x1000mm, porte avant
et arrière métal, perforées (63%) flancs
amovibles, thermomètre LCD, noir
800x1000x1980
42
142
1265,00€
Baie d’extension 19'' 42U 800x1000mm,
porte avant et arrière métal, perforées
(63%) sans flanc, thermomètre LCD, noir
600x1000x1980
42
105
1210,00€
BEEA42U80100BL660
(1)
- (1) Ajouter le kit d’accouplement BEEASAKZN-1000 (page 49).
Les montants 19’’ sont
numérotés en U de bas en
haut et de haut en bas.
6
Chaque baie est livrée avec un
écran digital intégré affichant
la température intérieure de la
baie. Sonde de température
d’1 mètre. Fonctionne avec 2
piles Lithium fournies
(autonomie d’environ 2 ans).
[email protected]
Produits 19 Pouces
Accessoires spécifiques pour baies Eco-Assemblées
► Pour baies largeur 800mm
uniquement
► Porte avec pêne de fermeture
► Accès par l’arrière et le côté
► Vendu par paire avec la visserie
► Equivalent à 15 anneaux par côté
Code
Remise
ARCP
Passe-câbles verticaux métal avec porte pour baies Gamme BEEA
Référence
Azenn
Désignation
Dimensions
LxPxH
(mm)
U
Poids
(kg)
Prix
public
BEEAVCM32UBL
Paire de passe-câbles verticaux métal
32U avec porte, noir
97x97x1440
32
8
107,80€
BEEAVCM36UBL
Paire de passe-câbles verticaux métal
36U avec porte, noir
97x97x1620
36
10
118,80€
BEEAVCM42UBL
Paire de passe-câbles verticaux métal
42U avec porte, noir
97x97x1885
42
12
129,80€
BEEAVCM47UBL
Paire de passe-câbles verticaux métal
47U avec porte, noir
97x97x2016
47
14
140,80€
► Kits d’accouplement de 2 baies
► Profondeurs 600, 800 et 1000 mm
► Se fixe en haut et en bas de
chaque zone d’accouplement
Code
Remise
ARCP
Kits d’accouplement pour baies Gamme BEEA
Référence
Azenn
Désignation
Prix
public
BEEASAKZN-600
Kit d’accouplement pour baies BEEA
profondeur 600 mm
44,00€
BEEASAKZN-800
Kit d’accouplement pour baies BEEA
profondeur 800 mm
44,00€
BEEASAKZN-1000
Kit d’accouplement pour baies BEEA
profondeur 1000 mm
44,00€
► Ouverture max 350x150 mm
Code
Remise
ARCP
Entrée de câbles coulissante pour baies Gamme BEEA
www.azenn.com
Référence
Azenn
Désignation
Dimensions
LxPxH
(mm)
Poids
(kg)
Prix
public
BEEACMSLIDINGBL
Entrée de câbles coulissante 350x150mm
pour fond de baie BEEA
350x400x20
1
44,00€
7
Produits 19 Pouces
Baies Professionnelles En Kit
► Hauteur : 26U – 36U – 42U – 47U
► Largeur : 600 et 800 mm
► Profondeur : 600 – 800 – 1000 mm
► Charge utile : 600 Kg
► Livraison en KIT
► Porte avant verre sécurit
(ouverture 120°), réversible, avec
poignée et verrou
► Panneau arrière métal avec verrou
► Paire de flancs amovibles avec
verrous
► 4 montants 19’’ numérotés et
réglables en profondeur
► Passages de câbles (haut et bas)
► Toit pré-percé pour recevoir
jusqu’à 4 ventilateurs
Code
Remise
ARCP
Baies Pro en Kit 19'' Largeur = 600 mm Profondeur = 600 mm
Référence
Azenn
Désignation
Dimensions
LxPxH
(mm)
U
Poids
(kg)
Prix
public
BEPF26U6060BL132FLT
Baie 19'' 26U 600x600mm EN KIT, porte
avant verre, panneau arrière métal,
flancs amovibles, 4 montants, noir
600x600x1299
26
45
565,00 €
BEPF36U6060BL132FLT
Baie 19'‘ 36U 600x600mm EN KIT, porte
avant verre, panneau arrière métal,
flancs amovibles, 4 montants, noir
600x600x1744
36
62
628,00 €
BEPF42U6060BL132FLT
Baie 19'' 42U 600x600mm EN KIT, porte
avant verre, panneau arrière métal,
flancs amovibles, 4 montants, noir
600x600x2010
42
72
709,00 €
Baies Pro en Kit 19'' Largeur = 600 mm Profondeur = 1000 mm
Noir - RAL9005
Référence
Azenn
Désignation
Dimensions
LxPxH
(mm)
U
Poids
(kg)
Prix
public
BEPF26U60100BL132FLT
Baie 19'' 26U 600x1000mm EN KIT, porte
avant verre, panneau arrière métal,
flancs amovibles, 4 montants, noir
600x1000x1299
26
61
763,00 €
BEPF42U60100BL132FLT
Baie 19'' 42U 600x1000mm EN KIT, porte
avant verre, panneau arrière métal,
flancs amovibles, 4 montants, noir
600x1000x2010
42
96
904,00 €
Baies Pro en Kit 19'' Largeur = 800 mm Profondeur = 800 mm
Référence
Azenn
Désignation
Dimensions
LxPxH
(mm)
U
Poids
(kg)
Prix
public
BEPF36U8080BL132FLT
Baie 19'' 36U 800x800mm EN KIT, porte
avant verre, panneau arrière métal,
flancs amovibles, 4 montants, noir
800x800x1744
36
83
836,00 €
BEPF42U8080BL132FLT
Baie 19'‘ 42U 800x800mm EN KIT, porte
avant verre, panneau arrière métal,
flancs amovibles, 4 montants, noir
800x800x2010
42
95
1008,00 €
BEPF47U8080BL132FLT
Baie 19'' 47U 800x800mm EN KIT, porte
avant verre, panneau arrière métal,
flancs amovibles, 4 montants, noir
800x800x2232
47
105
1228,00 €
Baies Pro en Kit 19'' Largeur = 800 mm Profondeur = 1000 mm
8
Référence
Azenn
Désignation
Dimensions
LxPxH
(mm)
U
Poids
(kg)
Prix
public
BEPF42U80100BL132FLT
Baie 19'' 42U 800x1000mm EN KIT, porte
avant verre, panneau arrière métal,
flancs amovibles, 4 montants, noir
800x1000x2010
42
110
1189,00 €
BEPF47U80100BL132FLT
Baie 19'' 47U 800x1000mm EN KIT, porte
avant verre, panneau arrière métal,
flancs amovibles, 4 montants, noir
800x1000x2232
47
120
1524,00 €
[email protected]
Produits 19 Pouces
Baies Professionnelles En Kit Pour Serveurs
► Hauteur : 26U – 42U – 47U
► Largeur : 600 et 800 mm
► Profondeur : 1000 mm
► Charge utile : 600 Kg
► Porte avant métal perforée à 63%
(ouverture 120°), réversible, avec
poignée et verrou
► Porte arrière métal perforée à
63% (ouverture 120°), réversible, avec
poignée et verrou
► Paire de flancs amovibles avec
verrous
► 4 montants 19’’ numérotés et
réglables en profondeur
► Passages de câbles (haut et bas)
► Toit pré-percé pour recevoir
jusqu’à 4 ventilateurs
► Livraison en KIT
Code
Remise
ARCP
Baies Pro pour Serveurs en Kit 19'' Largeur = 600 mm Profondeur = 1000 mm
Référence
Azenn
Désignation
Dimensions
LxPxH
(mm)
U
Poids
(kg)
Prix
public
BEPF26U60100BL662FLT
Baie 19'' 26U 600x1000mm EN KIT,
porte avant et arrière métal, perforées
(63%) , flancs amovibles, 4 montants, noir
600x1000x1299
26
59
844,00 €
BEPF42U60100BL662FLT
Baie 19'' 42U 600x1000mm EN KIT,
porte avant et arrière métal, perforées
(63%) , flancs amovibles, 4 montants, noir
600x1000x2010
42
94
1033,00 €
Baies Pro pour Serveurs en Kit 19'' Largeur = 800 mm Profondeur = 1000 mm
Noir - RAL9005
Référence
Azenn
Désignation
Dimensions
LxPxH
(mm)
U
Poids
(kg)
Prix
public
BEPF42U80100BL662FLT
Baie 19'' 42U 800x1000mm EN KIT,
porte avant et arrière métal, perforées
(63%) , flancs amovibles, 4 montants, noir
800x1000x2010
42
108
1431,00 €
BEPF47U80100BL662FLT
Baie 19'' 47U 800x1000mm EN KIT,
porte avant et arrière métal, perforées
(63%) , flancs amovibles, 4 montants, noir
800x1000x2232
47
117
1766,00 €
Possibilité de
demander
une baie prémontée en
remplaçant
« FLT » par
« -A » à la fin
de la
référence
Les passe-câbles
verticaux métal
avec porte pour
baies BEEA
largeur 800 mm
son compatibles
avec les baies
BEPF largeur
800 mm
Livraison en kit avec 2 colis.
www.azenn.com
9
Produits 19 Pouces
Coffrets Économiques Flat-Pack - 540x400
► Hauteur 7U - 9U - 12U
► Largeur : 540 mm
► Profondeur : 400 mm
► Charge utile : 60 Kg
► Vendus en kit – A monter soimême en seulement 10 min
► Emballage très compact et peu
encombrant
► 1 paire de montants 19’’ réglables
en profondeur
► Porte avant verre Securit
(ouverture 200°)
Code
ARCP
Remise
Coffrets Eco-Flatpack 19'' Largeur = 540 mm Profondeur = 400 mm
Noir - RAL9005
Référence
Azenn
Désignation
Dimensions
LxPxH
(mm)
U
Poids
(kg)
Prix
public
CEEF07U5440BL132
Coffret 7U 19'' noir à monter soi-même
Profondeur 400mm, porte avant verre
540x400x370
7
9,3
121,00 €
CEEF09U5440BL132
Coffret 9U 19'' noir à monter soi-même
Profondeur 400mm, porte avant verre
540x400x460
9
10,7
143,00 €
CEEF12U5440BL132
Coffret 12U 19'' noir à monter soi-même
Profondeur 400mm, porte avant verre
540x400x595
12
13,2
165,00 €
Coffrets Économiques Assemblés - 540x450 et 540x600
► Hauteur 7U - 9U - 12U - 16U
► Largeur : 540 mm
► Profondeur : 450 et 600 mm
► Charge utile : 60 Kg
► Flancs amovibles et verrouillables à
clé
► 1 paire de montants 19’’ réglables
en profondeur
► Porte avant verre Securit
(ouverture 190°)
Code
Remise
ARCP
Coffrets Eco-Assemblés 19'' Largeur = 540 mm Profondeur = 450 et 600 mm
Référence
Azenn
Désignation
Dimensions
LxPxH
(mm)
U
Poids
(kg)
Prix
public
CEEA07U5445BL132
Coffret 7U 19'' noir - Prof. 450mm
Porte avant verre et flancs amovibles
540x450x373
7
12,5
154,00 €
CEEA09U5445BL132
Coffret 9U 19'' noir - Prof. 450mm
Porte avant verre et flancs amovibles
540x450x462
9
14
176,00 €
CEEA12U5445BL132
Coffret 12U 19'' noir - Prof. 450mm
Porte avant verre et flancs amovibles
540x450x596
12
16,5
198,00 €
CEEA16U5445BL132
Coffret 16U 19'' noir - Prof. 450mm
Porte avant verre et flancs amovibles
540x450x773
16
18
220,00 €
CEEA07U5460BL132
Coffret 7U 19'' noir - Prof. 600mm
Porte avant verre et flancs amovibles
540x600x373
7
15
176,00 €
CEEA09U5460BL132
Coffret 9U 19'' noir - Prof. 600mm
Porte avant verre et flancs amovibles
540x600x462
9
16,5
198,00 €
CEEA12U5460BL132
Coffret 12U 19'' noir - Prof. 600mm
Porte avant verre et flancs amovibles
540x600x596
12
20
220,00 €
CEEA16U5460BL132
Coffret 16U 19'' noir - Prof. 600mm
Porte avant verre et flancs amovibles
540x600x773
16
23,5
253,00 €
Noir - RAL9005
10
[email protected]
Produits 19 Pouces
Coffrets Professionnels Assemblés - 600x450 et 600x600
► Hauteur 7U - 9U - 12U - 16U
20U - 22U - 26U
► Largeur : 600 mm
► Profondeur : 450 et 600 mm
► Charge utile : 80 Kg
► Flancs amovibles et verrouillables à
clé
► 1 paire de montants 19’’ réglables
en profondeur
► Porte avant verre Securit
(ouverture 235°)
Code
Remise
ARCP
Coffrets Pro-Assemblés 19'' Largeur = 600 mm Profondeur = 450 et 600 mm
Noir - RAL9005
BEACCEQUERREBL-2
Référence
Azenn
Désignation
Dimensions
LxPxH*
(mm)
U
Poids
(kg)
Prix
public
CEPA07U6045BL132
Coffret 7U 19'' noir - Prof. 450mm
Porte avant verre et flancs amovibles
600x450x423
7
13
253,00 €
CEPA09U6045BL132
Coffret 9U 19'' noir - Prof. 450mm
Porte avant verre et flancs amovibles
600x450x512
9
16
275,00 €
CEPA12U6045BL132
Coffret 12U 19'' noir - Prof. 450mm
Porte avant verre et flancs amovibles
600x450x646
12
21
308,00 €
CEPA16U6045BL132
Coffret 16U 19'' noir - Prof. 450mm
Porte avant verre et flancs amovibles
600x450x824
16
24
352,00 €
CEPA20U6045BL132
Coffret 20U 19'' noir - Prof. 450mm
Porte avant verre et flancs amovibles
600x450x1001
20
30
396,00 €
CEPA07U6060BL132
Coffret 7U 19'' noir - Prof. 600mm
Porte avant verre et flancs amovibles
600x600x423
7
18
286,00 €
CEPA09U6060BL132
Coffret 9U 19'' noir - Prof. 600mm
Porte avant verre et flancs amovibles
600x600x512
9
20
308,00 €
CEPA12U6060BL132
Coffret 12U 19'' noir - Prof. 600mm
Porte avant verre et flancs amovibles
600x600x646
12
24
330,00 €
CEPA16U6060BL132
Coffret 16U 19'' noir - Prof. 600mm
Porte avant verre et flancs amovibles
600x600x824
16
28
374,00 €
CEPA20U6060BL132
Coffret 20U 19'' noir - Prof. 600mm
Porte avant verre et flancs amovibles
600x600x1001
20
32
429,00 €
CEPA22U6060BL132
Coffret 22U 19'' noir - Prof. 600mm
Porte avant verre et flancs amovibles
600x600x1090
22
34,5
462,00 €
CEPA26U6060BL132
Coffret 26U 19'' noir - Prof. 600mm
Porte avant verre et flancs amovibles
600x600x1268
26
39,5
517,00 €
BEACCEQUERREBL-2
Lot de 2 équerres de soutien noires
pour coffrets au mur
250x250x50
1,8
27,50 €
- ajouter 30 mm de hauteur si vous posez le coffret sur vérins et 60 mm si vous le posez sur roulettes.
- il est recommandé d'utiliser des équerres de soutien additionnelles (BEACCEQUERREBL-2) pour les
coffrets 22U et 26U.
► Hauteur 9U - 12U - 16U - 20U
► Largeur : 600 mm
► Profondeur : 150 mm
Anthracite – RAL7016
Code
Remise
► Kit ventilateur zéro U
► Se pose simplement par le
dessus du coffret dans la
découpe prévue
Code
Remise
ARCP
Kit de conversion 3 parties Gamme CEPA
Référence
Azenn
Désignation
Dimensions
LxPxH
(mm)
ARCP
Kits ventilateurs intégrables Gamme CEPA
U
Poid
Prix
s
public
(kg)
Référence
Azenn
Désignation
Prix
public
CEPAKIT3P07UBL
Kit ext. 3p pour coffret Pro
600x150x512 9 10,4 130,90 €
assemblé 7U Prof.150 noir
CEPAFANTHMBL-1
Kit intégrable 1 ventilateur avec thermostat
0-35°c, noir, pour coffrets CEPA
104,50 €
CEPAKIT3P09UBL
Kit ext. 3p pour coffret Pro
600x150x512 9 10,4 141,90 €
assemblé 9U Prof.150 noir
CEPAFANTHMBL-2
Kit intégrable 2 ventilateurs avec thermostat
0-35°c, noir, pour coffrets CEPA
137,50 €
CEPAKIT3P12UBL
Kit ext. 3p pour coffret Pro
600x150x646 12 13,3 158,40 €
assemblé 12U Prof.150 noir
Kit ext. 3p pour coffret Pro
600x150x824 16 18 180,40 €
assemblé 16U Prof.150 noir
Réduit la charge utile à 50 Kg pour les coffrets prof. 450 mm
Kit ext. 3p pour coffret Pro
et 35 Kg pour les coffrets prof.600 mm
CEPAKIT3P20UBL
600x150x1001 20 21,3 202,40 €
assemblé 20U Prof.150 noir
CEPAKIT3P16UBL
www.azenn.com
11
Produits 19 Pouces
Coffret Mural Faible Encombrement
► Hauteur 145 mm (capacité 3+2U)
► Largeur : 500 mm
► Profondeur : 475 mm
► Charge utile : 40 Kg
► Couvercle métal avec fenêtre en
plastique transparent et verrou
► 3U pivotants en face avant et 2U
horizontaux à l’arrière.
► Fond entièrement pré-percé pour
attacher des produits non 19’’
► Ouïes d’aération pouvant être
équipées de ventilateurs
Code
Remise
ARCP
Coffret mural faible encombrement
Noir - RAL9005
Référence
Azenn
CESLM3+2U504714BL
Dimensions
LxPxH
(mm)
Désignation
Coffret mural 5U (3U verti.+ 2U horiz.) faible
500x475x145
encombrement L500xH475xP145, noir
U
Poids
(kg)
Prix
public
3+2
8,5
132,00 €
Bâtiracks Simple Cadre
► Hauteur 27U et 42U
► Largeur : 530 mm
► Profondeur : 380 mm
► Épaisseur du cadre : 80 mm
► Charge utile : 600 Kg
► Simple cadre
Code
Remise
ARCP
Bâtiracks simple cadre
Référence
Azenn
Désignation
Dimensions
LxPxH
(mm)
U
Poids
(kg)
Prix
public
RESF27U5338BL
Bâtirack 27U simple cadre 80mm
profondeur 380mm noir, complet
530x380x1356
27
20
220,00 €
RESF42U5338BL
Bâtirack 42U simple cadre 80mm
profondeur 380mm noir, complet
530x380x2022
42
23,5
275,00 €
Noir - RAL9005
SERVICE AZENN
Gagnez du temps et soyez plus efficaces sur vos chantiers.
Azenn pré-équipe, pour vous, vos baies en atelier avant de les livrer directement sur votre chantier :
Faites pré-équiper
vos baies en atelier
12
> Pose de panneaux RJ45 et tiroirs optiques
> Pose de plateaux et bandeaux d’alimentation
> Pose de gestionnaires et chemins de câbles
> Pose de ventilateurs
> Étiquettes d’identification gravées au laser
[email protected]
Produits 19 Pouces
Baies Insonorisées
► Hauteur : 17U - 32U - 42U
► Largeur : 750 mm
► Profondeur : 1130 mm
► Charge utile : 1000 Kg
► Livrée montée
► 18/21dB de réduction de bruit à 1m
de distance
► Porte avant double style placard
en bois (ouverture 180°), avec verrous
► Porte arrière métal (ouverture
120°), avec poignée et verrou intégrés
► Paire de flancs amovibles
► 2 montants 19’’ numérotés
► 1 entrée de câbles en fond de baie
350x150 mm
► Kits ventilateurs (fans) avec
thermostat intégrés dans la porte
arrière
► 2 bandeaux 6PC verticaux 0U
► Plinthe hauteur 40mm avec
entrées de câbles
► Vérins + roulettes charges lourdes
Code
Remise
ARCP
Baies insonorisées
Structure noire - RAL9005
Portes avant et toit plaqués Érable
Les baies sont équipées d’un
système de ventilation intégré
dans la porte arrière, contrôlé
par un thermostat et ultra
silencieux (< 30dB)
Référence
Azenn
Désignation
Fans
BESP17U75113BLM222
Baie insonorisée 19'' 17U
750x1130mm, noir, finition
érable
3
BESP32U75113BLM222
Baie insonorisée 19'' 32U
750x1130mm, noir, finition
érable
BESP42U75113BLM222
Baie insonorisée 19'' 42U
750x1130mm, noir, finition
érable
Dimensions
LxPxH
(mm)
Poids
(kg)
Prix
public
750x1130x1000 17
138
1914,00€
6
750x1130x1666 32
165
2464,00€
9
750x1130x2110 42
210
3014,00€
U
Les montants 19’’ sont numérotés
en U de bas en haut et de haut en
bas. Chaque baie est également
équipée, en standard, de 2 passecâbles verticaux avec anneaux et
balais sur toute la hauteur.
Sur chaque flanc de la baie sont
prévus des emplacements 19’’
zéro U pour intégrer des PDU (2
emplacements dans la baie 17U
et 4 dans les baies 32U et 42U)
www.azenn.com
13
Produits 19 Pouces
Coffrets Industriels Indoor IP55
► Hauteur 7U - 9U - 12U - 16U
► Largeur : 600 mm
► Profondeur : 450 et 600 mm
► Charge utile : 100 Kg
► Protection IP55 (EN 60529)
► Porte avant métal avec poignée 3
points de fixation anti-vandalisme
(ouverture 140°)
► Toit-auvent avec emplacement
pour kit ventilation
► Ouïes d’aération sur les côtés
► 5 entrées de câbles IP55
Code
Remise
ARCP
Coffrets industriels indoor IP55
Gris – RAL7035
Fermeture avec poignée
métallique 3 points de fixation
anti-vandalisme.
Ouïes de ventilation intégrées.
Référence
Azenn
Désignation
Dimensions
LxPxH*
(mm)
U
Poids
(kg)
Prix
public
CEIP55I07U6045LG2NN
Coffret IP55 indoor 7U, prof. 450mm,
porte avant métal, gris
600x450x440
7
25
440,00 €
CEIP55I09U6045LG2NN
Coffret IP55 indoor 9U, prof. 450mm,
porte avant métal, gris
600x450x529
9
28
462,00 €
CEIP55I12U6045LG2NN
Coffret IP55 indoor 12U, prof. 450mm,
porte avant métal, gris
600x450x663
12
31
495,00 €
CEIP55I16U6045LG2NN
Coffret IP55 indoor 16U, prof. 450mm,
porte avant métal, gris
600x450x841
16
37
539,00 €
CEIP55I07U6060LG2NN
Coffret IP55 indoor 7U, prof. 600mm,
porte avant métal, gris
600x600x440
7
31
473,00 €
CEIP55I09U6060LG2NN
Coffret IP55 indoor 9U, prof. 600mm,
porte avant métal, gris
600x600x529
9
34
500,50 €
CEIP55I12U6060LG2NN
Coffret IP55 indoor 12U, prof. 600mm,
porte avant métal, gris
600x600x663
12
38
544,50 €
CEIP55I16U6060LG2NN
Coffret IP55 indoor 16U, prof. 600mm,
porte avant métal, gris
600x600x841
16
44
594,00 €
Toit avec auvent. Il est possible
d’y ajouter une unité de
ventilation avec thermostat de
manière à augmenter et
contrôler le débit d’air dans le
coffret.
En standard, le coffret est
équipé de 5 entrées de câbles
IP55 : 1xPG48, 2xPG21 et 2
trous diamètre 28 mm (pour
PG21).
Les montants 19’’ sont
numérotés en U de
bas en haut et de haut
en bas, et réglables en
profondeur. Ils sont
conçus en zinc
inoxydable.
Code
Remise
► Kit ventilateur zéro U
► Se pose simplement par le
dessus du coffret dans la
découpe prévue
14
ARCP
Kits ventilateurs intégrables Gamme CEIP55
Référence
Azenn
Désignation
Prix
public
CEIP55FANTHMLG-1
Kit intégrable 1 ventilateur avec thermostat
0-35°c, beige, pour coffrets CEIP55
126,50 €
CEIP55FANTHMLG-2
Kit intégrable 2 ventilateurs avec thermostat
0-35°c, beige, pour coffrets CEIP55
159,50 €
[email protected]
Produits 19 Pouces
Coffrets Industriels Outdoor IP55
► Hauteur 7U - 9U - 12U - 16U
► Largeur : 600 mm
► Profondeur : 450 et 600 mm
► Charge utile : 100 Kg
► Protection IP55 (EN 60529)
► Porte avant métal avec poignée 3
points de fixation anti-vandalisme
(ouverture 140°)
► Toit-auvent total avec
emplacement pour kit ventilation
► Ouïes d’aération sur les côtés
protégées par des capots métalliques
► 5 entrées de câbles IP55
Code
Remise
ARCP
Coffrets industriels outdoor IP55
Gris – RAL7035
Ouïes de ventilation intégrées
avec capot métal pour protéger
contre les éclaboussures d’eau.
Référence
Azenn
Désignation
Dimensions
LxPxH*
(mm)
U
Poids
(kg)
Prix
public
CEIP55O07U6045LG2NN
Coffret IP55 outdoor 7U, prof. 450mm,
porte avant métal, gris
600x450x490
7
31
495,00 €
CEIP55O09U6045LG2NN
Coffret IP55 outdoor 9U, prof. 450mm,
porte avant métal, gris
600x450x579
9
33
517,00 €
CEIP55O12U6045LG2NN
Coffret IP55 outdoor 12U, prof. 450mm,
porte avant métal, gris
600x450x713
12
37
550,00 €
CEIP55O16U6045LG2NN
Coffret IP55 outdoor 16U, prof. 450mm,
porte avant métal, gris
600x450x891
16
41
594,00 €
CEIP55O07U6060LG2NN
Coffret IP55 outdoor 7U, prof. 600mm,
porte avant métal, gris
600x600x490
7
37
544,50 €
CEIP55O09U6060LG2NN
Coffret IP55 outdoor 9U, prof. 600mm,
porte avant métal, gris
600x600x579
9
40
566,50 €
CEIP55O12U6060LG2NN
Coffret IP55 outdoor 12U, prof. 600mm,
porte avant métal, gris
600x600x713
12
43
605,00 €
CEIP55O16U6060LG2NN
Coffret IP55 outdoor 16U, prof. 600mm,
porte avant métal, gris
600x600x891
16
49
660,00 €
Fermeture avec poignée
métallique 3 points de fixation
anti-vandalisme.
Toit avec auvent. Il est possible
d’y ajouter une unité de
ventilation avec thermostat de
manière à augmenter et
contrôler le débit d’air dans le
coffret..
► Kit ventilateur zéro U
► Se pose simplement par le
dessus du coffret dans la
découpe prévue
www.azenn.com
En standard, le coffret est
équipé de 5 entrées de câbles
IP55 : 1xPG48, 2xPG21 et 2
trous diamètre 28 mm (pour
PG21)
Les montants 19’’ sont
numérotés en U de
bas en haut et de haut
en bas., et réglables
en profondeur. Ils sont
conçus en zinc
inoxydable.
Code
Remise
ARCP
Kits ventilateurs intégrables Gamme CEIP55
Référence
Azenn
Désignation
Prix
public
CEIP55FANTHMLG-1
Kit intégrable 1 ventilateur avec thermostat
0-35°c, beige, pour coffrets CEIP55
126,50 €
CEIP55FANTHMLG-2
Kit intégrable 2 ventilateurs avec thermostat
0-35°c, beige, pour coffrets CEIP55
159,50 €
15
Produits 19 Pouces
Coffrets 10’’
► Hauteur 6U
► Largeur : 312 mm
► Profondeur : 300 mm
► Charge utile : 20 Kg
► Montants largeur 10’’
► Porte avant verre (ouverture 200°)
réversible à serrure, ou porte avant
métal sur demande.
► Entrées de câbles en haut (avec
balai) et en bas (avec cache PVC)
Code
Remise
ARCP
Coffrets et accessoires 10’’
Référence
Azenn
Désignation
Dimensions
LxPxH*
(mm)
U
Poids
(kg)
Prix
public
CESH06U3130LG1NN
Coffret 10’’ 6U prof. 300 mm gris,
porte avant en verre
312x300x330
6
5,5
99,00 €
CESH06U3130LG2NN
Coffret 10’’ 6U prof. 300 mm gris,
porte avant en métal plein
312x300x330
6
5,5
99,00 €
CESHFS1U2P150LG
Plateau fixe 10’’ 1U prof. 150 mm, gris
254x150x44
1
0,37
11,00 €
CESHCM0,5UBRUSHLG
Panneau passe-câbles 10’’
à balais 0,5U, gris
254x12x22
0,5 0,07
11,00 €
CESHOBTFS1ULG
Panneau obturateur 10’’ 1U, gris
254x12x44
0,5 0,09
7,00 €
CESHPNL1U8RJLG
Panneau de brassage 10’’ 1U vide
pour 8 RJ45 Keystone, gris
254x12x44
1
0,27
11,00 €
CESHBA3PCI200M
Bandeau 10’’ 1U 3PC + interrupteur
lumineux + cordon équipé 2 m
254x100x44
1
0,6
30,00 €
Gris – RAL7035
Coffrets Anti-Vandalisme 19’’
► Hauteur 7U, 9U et 12U
► Largeur : 600 mm
► Profondeur : 600 mm
► Charge utile : 200 Kg
► Protection : High Protection Level
DIN V ENV 1627 Level WK4
► Porte avant métal ép. 3 mm avec
fermeture à clef (standard) ou à code
numérique avec mot de passe 4/6 digits
► 8 entrées de câbles 47 mm
défonçables en haut, en bas et sur les
côtés
Code
Remise
ARCP
Coffrets anti-vandalisme 19’’
Référence
Azenn
Désignation
Dimensions
LxPxH*
(mm)
U
Poids
(kg)
Prix
public
CEAV07U6060LG2NN-M
Coffret anti-vandales 7U prof. 600 mm,
porte métal fermeture à clef, gris
600x600x428
7
42
508,00 €
CEAV09U6060LG2NN-M
Coffret anti-vandales 9U prof. 600 mm,
porte métal fermeture à clef, gris
600x600x517
9
47
542,00 €
CEAV12U6060LG2NN-M
Coffret anti-vandales 12U prof. 600 mm,
600x600x650 12
porte métal fermeture à clef, gris
54
610,00 €
CEAV07U6060LG2NN-E
Coffret anti-vandales 7U prof. 600 mm,
600x600x428
porte métal fermeture électronique, gris
7
42
708,00 €
CEAV09U6060LG2NN-E
Coffret anti-vandales 9U prof. 600 mm,
600x600x517
porte métal fermeture électronique, gris
9
47
742,00 €
CEAV12U6060LG2NN-E
Coffret anti-vandales 12U prof. 600 mm,
600x600x650 12
porte métal fermeture électronique, gris
54
810,00 €
Gris – RAL7035
16
[email protected]
Produits 19 Pouces
Plateaux Fixes 2 Points
► Hauteur 1U / 2U
► Profondeur : 200 / 300 / 400 mm
350 / 550 mm
► Charge utile : 30 Kg
► 2 points de fixation avant
► 4 vis et écrous-cage fournis
Code
Remise
ARCP
Plateaux fixes 2 points de fixation
Référence
Azenn
Désignation
Dimensions
LxPxH
(mm)
U
Poids
(kg)
Prix
public
BEACCFS1U2P200BL
Plateau 1U 2 points noir – Prof. 200mm
486x200x44
1
0,9
26,00 €

BEACCFS1U2P250BL
Plateau 1U 2 points noir – Prof. 250mm
486x250x44
1
1,1
29,00 €

BEACCFS1U2P300BL
Plateau 1U 2 points noir – Prof. 300mm
486x300x44
1
1,3
34,00 €

BEACCFS1U2P400BL
Plateau 1U 2 points noir – Prof. 400mm
486x400x44
1
1,7
39,00 €

BEACCFS2U2P350BL
Plateau 2U 2 points noir – Prof. 350mm
486x350x88
2
2,1
42,00 €

BEACCFS2U2P550BL
Plateau 2U 2 points noir – Prof. 550mm
486x550x88
2
3,3
53,00 €

Noir - RAL9005
Plateaux Fixes 4 Points
► Hauteur 1U
► Profondeur : 370 / 570 / 770 mm
► Charge utile : 50 Kg
► 4 points de fixation
► 4 vis et écrous-cage fournis
Code
Remise
ARCP
Plateaux fixes 4 points de fixation
Référence
Azenn
Désignation
Dimensions
LxPxH
(mm)
U
Poids
(kg)
Prix
public
BEACCFS1U4P370BL
Plateau 1U 4 points noir – Prof. 370mm
Ajustable en 300 et 470 mm
486x370x44
1
2
31,00
BEACCFS1U4P570BL
Plateau 1U 4 points noir – Prof. 570mm
Ajustable en 450 et 660 mm
486x570x44
1
3
39,00
BEACCFS1U4P740BL
Plateau 1U 4 points noir – Prof. 740mm
Ajustable en 620 et 830 mm
486x740x44
1
3,6
57,00
Plateaux Coulissants
► Hauteur 1U
► Profondeur : 370 / 570 mm
► Charge utile : 30 Kg
► 4 points de fixation
► 4 vis et écrous-cage fournis
Code
Remise
ARCP
Plateaux coulissants 4 points de fixation
Noir - RAL9005
www.azenn.com
Référence
Azenn
Désignation
Dimensions
LxPxH
(mm)
U
Poids
(kg)
Prix
public
BEACCSS1U4P370BL
Plateau 1U 4 points noir – Prof. 350mm
Ajustable en 300 et 470 mm
486x370x44
1
2
75,00
BEACCSS1U4P570BL
Plateau 1U 4 points noir – Prof. 550mm
Ajustable en 450 et 660 mm
486x570x44
1
3
86,00
17
Produits 19 Pouces
► Hauteur 1U
► Profondeur : 720 mm
► Charge utile : 50 Kg
► 4 points de fixation
► 4 vis et écrous-cage fournis
Code
Remise
ARCP
Plateaux coulissants 4 points de fixation
Référence
Azenn
Désignation
Dimensions
LxPxH
(mm)
U
Poids
(kg)
Prix
public
BEACCSS1U4P720BL
Plateau 1U 4 points noir – Prof. 720mm
Ajustable en 620 et 830 mm
486x720x44
1
3,6
207,00 €
Noir - RAL9005
Supports de Charges en L
► Hauteur 1U
► Profondeur : adaptable 370 à 780 mm
► Charge utile : 50 Kg
► 4 points de fixation
► 4 vis et écrous-cage fournis
Code
Remise
ARCP
Plateaux fixes 4 points de fixation
Référence
Azenn
Désignation
Dimensions
LxPxH
(mm)
Poids
(kg)
Prix
public
BEACCLSZN3763
Paire de supports en L ajustables
prof. 370 à 630 mm
370x65x65
2,7
31,00 €
BEACCLSZN5278
Paire de supports en L ajustables
prof. 520 à 780 mm
520x65x65
3,2
36,00 €
Bandeaux d’Alimentation
► Boitier aluminium anodisé 485x45x45
► Prises noires type 2P+T
► Câble HO5VV-F 3G1,5 de 2,5 m
► Fiche mâle DIN 49441 16A
► Ampérage 16 A
► Conforme NFC 61-314
► Pattes de fixations orientables à
45° ou 90°.
► Vis et écrous-cage fournis
Code
Remise
ARCP
18
PC
BEACCBA6PC250M
Bandeau 19’’ 6PC + voyant lumineux +
cordon équipé 2,50 m
6
X
BEACCBA6PCIS250M
Bandeau 19’’ 6PC + interrupteur
lumineux + cordon équipé 2,50 m
6
BEACCBA6PCD250M
Bandeau 19’’ 6PC prises rouges + voyant
lumineux + cordon équipé 2,50 m
6
X
BEACCBA8PC250M
Bandeau 19’’ 8PC + voyant lumineux +
cordon équipé 2,50 m
8
X
BEACCBA8PCIS250M
Bandeau 19’’ 8PC + interrupteur
lumineux + cordon équipé 2,50 m
8
BEACCBA8PCD250M
Bandeau 19’’ 8PC prises rouges + voyant
lumineux + cordon équipé 2,50 m
8
X
BEACCBA9PC250M
Bandeau 19’’ 9PC + voyant lumineux +
cordon équipé 2,50 m
9
X
Détromp
visuel
Désignation
Inter.
lumi.
Référence
Azenn
Voyant
Bandeaux d’alimentation 19’’
Prix
public
57,20 €
X
59,40 €
X
92,40 €
61,50 €
X
63,80 €
X
99,00 €
63,80 €
[email protected]
Produits 19 Pouces
Gestionnaires de Câbles
► Hauteur 1U et 2U
► 5 anneaux 60x40 mm
► 4 vis et écrous-cage fournis
Code
Remise
ARCP
Passe-câbles à anneaux
Noir - RAL9005
Référence
Azenn
Désignation
Dimensions
LxPxH
(mm)
U
Poids
(kg)
Prix
public
BEACCCM1U5RBL
Passe-câbles 1U noir 5 anneaux
482x72x44
1
0,32
11,00 €

BEACCCM2U5RBL
Passe-câbles 2U noir 5 anneaux
482x72x88
2
0,65
19,00 €

► Hauteur 1U
► Balais
► 4 vis et écrous-cage fournis
Code
Remise
ARCP
Passe-câbles à balais
Noir - RAL9005
Référence
Azenn
Désignation
Dimensions
LxPxH
(mm)
U
Poids
(kg)
Prix
public
BEACCCM1UBRUSHBL
Passe-câbles 1U noir à balais
482x12x44
1
0,25
13,00 € 
BEACCCM1UBRUSH3BL
Passe-câbles 1U noir 3 sections à balais
482x12x44
1
0,26
13,00 € 
BEACCCM1UBRUSH+4RBL
Passe-câbles 1U noir 3 sections à balais
+ 4 anneaux
482x72x44
1
0,40
19,00 € 
BEACCCM1UBRUSH+100BL
Passe-câbles 1U noir à balais + plateau
arrière profondeur 100 mm
482x112x44
1
0,58
15,00 € 
Obturateurs
► Hauteur 1U – 2U – 3U – 5U
► Fixations à vis ou sans outil (rapide)
Code
Remise
ARCP
Obturateurs – Fixation à vis
Noir - RAL9005
Référence
Azenn
Désignation
Dimensions
LxPxH
(mm)
U
Poids
(kg)
Prix
public
BEACCOBTFS1UBL
Obturateur plein 1U noir
482x12x44
1
0,26
7,70 €
BEACCOBTFS2UBL
Obturateur plein 2U noir
482x12x88
2
0,46
9,35 €
BEACCOBTFS3UBL
Obturateur plein 3U noir
482x12x132
3
0,58
11,00 €
BEACCOBTFS5UBL
Obturateur plein 5U noir
482x12x220
5
0,95
15,40 €
Code
Remise
ARCP
Obturateurs – Fixation sans outil
Noir - RAL9005
www.azenn.com
Référence
Azenn
Désignation
Dimensions
LxPxH
(mm)
U
Poids
(kg)
Prix
public
BEACCOBTFL1UBL
Obturateur plein 1U noir – Montage rapide
482x15x44
1
0,26
16,00 €
BEACCOBTFL2UBL
Obturateur plein 2U noir – Montage rapide
482x15x88
2
0,46
18,00 €
BEACCOBTFL3UBL
Obturateur plein 3U noir – Montage rapide
482x15x132
3
0,58
20,00 €
BEACCOBTFL5UBL
Obturateur plein 5U noir – Montage rapide
482x15x220
5
0,95
28,00 €
19
Produits 19 Pouces
Ventilateurs
► Kits ventilateurs ECO
► Capacité 1 ou 2 ventilateurs
► Cordon d’alimentation de 2 m
équipé d’une prise 2P+T
► Idéal pour les coffrets
► Débit = 2,3-3 m3/min par
ventilateur
► Bruit = 42-47 dB
► Vitesse = 2300-3000 rpm
► Alimentation = 220 V
Code
Remise
ARCP
Kits ventilation ECO
Référence
Azenn
Désignation
VentiL.
Prix
public
BEACCFANONFECO1BL
Kit 1 ventilateur Eco avec interrupteur ON/OFF
1
44,00 €
BEACCFANONFECO2BL
Kit 2 ventilateurs Eco avec interrupteur ON/OFF
2
66,00 €
BEACCFANTHMECO1BL
Kit 1 ventilateur Eco avec thermostat 0-35°c
1
66,00 €
BEACCFANTHMECO2BL
Kit 2 ventilateurs Eco avec thermostat 0-35°c
2
88,00 €
- s’installe sous le toit à l’aide de vis auto-taraudeuses qui se présentent par le dessus du toit.
► Kit ventilateurs pour toit de baies
► Capacité 2 ou 4 ventilateurs
► Cordon d’alimentation de 2 m
équipé d’une prise 2P+T
► Débit = 2,3-3 m3/min par
ventilateur
► Bruit = 42-47 dB
► Vitesse = 2550-2750 rpm
► Alimentation = 220 V
Code
Remise
ARCP
Kits ventilation pour toits de baies
Référence
Azenn
Désignation
VentiL.
Prix
public
BEACCFANTHMTOP2BL
Kit 2 ventilateurs de baie avec
thermostat -10/+70°c
2
132,00 €
BEACCFANTHMTOP4BL
Kit 4 ventilateurs de baie avec
thermostat -10/+70°c
4
198,00 €
- s’installe sous le toit à l’aide de vis auto-taraudeuses qui se présentent par le dessus du toit.
► Kit ventilateurs Zéro U
► Uniquement pour les coffrets de
la gamme CEPA
► Capacité 1 ou 2 ventilateurs
► Cordon d’alimentation de 2 m
équipé d’une prise 2P+T
► Débit = 2,3-3 m3/min par
ventilateur
► Bruit = 42-47 dB
► Vitesse = 2550-2750 rpm
► Alimentation = 220 V
Code
Remise
ARCP
Kits ventilation zéro U
Référence
Azenn
Désignation
VentiL.
Prix
public
CEPAFANTHMBL-1
Kit intégrable 1 ventilateur avec thermostat
0-35°c, noir, pour coffrets CEPA
1
104,50 €
CEPAFANTHMBL-2
Kit intégrable 2 ventilateurs avec thermostat
0-35°c, noir, pour coffrets CEPA
2
137,50 €
- se pose, simplement par le dessus du coffret, dans la découpe prévue à cet effet.
20
[email protected]
Produits 19 Pouces
Roulettes, Vérins & Visserie
► Kit 4 roulettes pour BAIES
► Charge utile : 250 Kg par roulette
► 2 avec freins, 2 sans frein
Code
Remise
ARCP
Kit roulettes pour baies
Référence
Azenn
Désignation
Quantité
du lot
Prix
public
BEEACASTER-4
Lot de 4 roulettes (2 avec frein et 2 sans)
pour baies
4
66,00€
► Kit 4 roulettes pour COFFRETS
► Charge utile : 100 Kg par roulette
► 2 avec freins, 2 sans frein
Code
Remise
ARCP
Kit roulettes pour coffrets
Référence
Azenn
Désignation
Quantité
du lot
Prix
public
BEACCCASTER-4
Lot de 4 roulettes M10 (2 avec frein et 2 sans)
pour coffrets
4
44,00 €
- S'installent sans écrou sur les coffrets de la gamme CEPA. Nécessitent des écrous diamètre 10 mm
et des rondelles sur les coffrets de la gamme CEEA. Ne s'installent pas sur les coffrets CEEF.
► Kit 4 vérins M10
► Charge utile : 250 Kg par vérin
Code
Remise
ARCP
Vérins
Référence
Azenn
Désignation
Quantité
du lot
Prix
public
BEACCFEET-4
Kit 4 vérins M10 Hauteur 35mm
4
27,50 €
- S'installent sans écrou sur les coffrets de la gamme CEPA. Nécessitent des écrous diamètre 10 mm
et des rondelles sur les coffrets de la gamme CEEA. Ne s'installent pas sur les coffrets CEEF.
► Vis + rondelle + écrou-cage
► Format M6
Code
Remise
ARCP
Visserie
Référence
Azenn
Désignation
Quantité
du lot
Prix
public
BEACCCNM6-20
Lot de 20 kits vis, rondelle et écrou-cage
20
11,00 €
BEACCCNM6-50
Lot de 50 kits vis, rondelle et écrou-cage
50
22,00 €
Porte-Document A4
► Pour documents au format A4
► Fixation autocollante
Code
Remise
ARCP
Porte-document
www.azenn.com
Référence
Azenn
Désignation
Prix
public
BEACCPDA4
Porte-document A4
16,50 €
21
Produits 19 Pouces
Réhausseurs
► Réhausseur de baies hauteur 100 mm
► 4 angles avec vérins et 4 côtés (dont 1
avec entrée de câbles à balais)
► Charge utile : 1000 Kg
Code
Remise
ARCP
Réhausseurs 100 mm pour baies Gamme BEEA
Référence
Azenn
Désignation
Dimensions
LxPxH
(mm)
Poids
(kg)
Prix
public
BEEAPLINTH6060BL-10
Réhausseur 10 cm pour baie 600x600 mm
600x600x100
5,2
132,00€
BEEAPLINTH6080BL-10
Réhausseur 10 cm pour baie 600x800 mm
600x800x100
6,4
154,00€
BEEAPLINTH60100BL-10
Réhausseur 10 cm pour baie 600x1000 mm
600x1000x100
6,9
176,00€
BEEAPLINTH8060BL-10
Réhausseur 10 cm pour baie 800x600 mm
800x600x100
6,4
154,00€
BEEAPLINTH8080BL-10
Réhausseur 10 cm pour baie 800x800 mm
800x800x100
7,2
176,00€
BEEAPLINTH80100BL-10
Réhausseur 10 cm pour baie 800x1000 mm
800x1000x100
7,5
198,00€
Autres Accessoires
► Affichage digital
► Plage de température : -10/+50°C
► Alimentation 2 piles CR22 fournies
► Intégré dans la façade avant des
coffrets gamme Professionnels
(CEPA)
Code
Remise
ARCP
Boîtier thermomètre Gamme CEPA
Référence
Azenn
Désignation
Quantité
du lot
Prix
public
BEACCTHMDIGIT-600
Bandeau thermomètre larg.600 mm, affichage
digital, plage de températures -10/+50°C
1
22,00 €
BEACCTHMDIGIT-800
Bandeau thermomètre larg.800 mm, affichage
digital, plage de températures -10/+50°C
1
22,00 €
► Montants 19’’ supplémentaires
► Numérotation des U
► Vendus par paires
Code
Remise
ARCP
Paires de montants 19’’
22
Référence
Azenn
Désignation
U
Prix
public
CEPAMR07UZN-2
Paire de montants 19’ 7U pour coffret CEPA
7
17,60 €
CEPAMR09UZN-2
Paire de montants 19’ 9U pour coffret CEPA
9
22,00 €
CEPAMR12UZN-2
Paire de montants 19’ 12U pour coffret CEPA
12
27,50 €
CEPAMR16UZN-2
Paire de montants 19’ 16U pour coffret CEPA
16
34,10 €
CEPAMR20UZN-2
Paire de montants 19’ 20U pour coffret CEPA
20
38,50 €
CEPAMR22UZN-2
Paire de montants 19’ 22U pour coffret CEPA
22
49,50 €
CEPAMR26UZN-2
Paire de montants 19’ 26U pour coffret CEPA
26
60,50 €
[email protected]
Produits 19 Pouces
Tableau de Compatibilité des Accessoires
Passe-câbles 5 anneaux
BEACCFS1U4P370BL
Plateau fixe 1U 1 points – Prof. 370 mm
BEACCFS1U4P570BL
Plateau fixe 1U 1 points – Prof. 570 mm
BEACCFS1U4P740BL
Plateau fixe 1U 1 points – Prof. 740 mm
BEACCSS1U4P370BL
Plateau coulissant 1U 1 points – Prof. 370 mm
BEACCSS1U4P570BL
Plateau coulissant 1U 1 points – Prof. 570 mm
BEACCSS1U4P720BL
Plateau coulissant 1U 1 points – Prof. 720 mm
BEACCLSZN3763
Supports en L 370 à 630 mm
BEACCLSZN5278
Supports en L 520 à 780 mm
BEACCCM1UBRUSHxxxxBL
Passe-câbles à balais
BEEACMSLIDINGBL
Entrée de câble coulissante 350x150mm
BEEAVCMxxUBL
Passe-câbles verticaux xxU
BEEASAKZN-600
Kit d’accouplement profondeur 600 mm
BEEASAKZN-800
Kit d’accouplement profondeur 800 mm
BEEASAKZN-1000
Kit d’accouplement profondeur 1000 mm
BEACCOBTFxxUBL
Obturateurs
BEACCFANxxxECO1BL
Kit 1 ventilateur Eco
BEACCFANxxxECO2BL
Kit 2 ventilateurs Eco
BEACCFANTHMTOP2BL
Kit 2 ventilateurs de baie avec thermostat
BEACCFANTHMTOP4BL
Kit 4 ventilateurs de baie avec thermostat
CEPAFANTHMBL-1
Kit intégrable 1 ventilateur avec thermostat
CEPAFANTHMBL-1
Kit intégrable 2 ventilateurs avec thermostat
BEEACASTER-4
Lot de 4 roulettes pour baies
BEACCCASTER-4
Lot de 4 roulettes M10 pour coffrets
BEACCFEET-4
Kit 4 vérins M10
BEEAPLINTH6060BL-10
Rehausseur pour baie 600x600 mm
BEEAPLINTH6080BL-10
Rehausseur pour baie 600x800 mm
BEEAPLINTH60100BL-10
Rehausseur pour baie 600x1000 mm
BEEAPLINTH8060BL-10
Rehausseur pour baie 800x600 mm
BEEAPLINTH8080BL-10
Rehausseur pour baie 800x800 mm
BEEAPLINTH80100BL-10
Rehausseur pour baie 800x1000 mm
BEACCTHMDIGIT-600
Bandeau thermomètre larg.600 mm
BEACCTHMDIGIT-800
Bandeau thermomètre larg.800 mm
CEPAMRxxUZN-2
Paire de montants 19’ pour coffret CEPA
BEACCCNM6-20
Vis, rondelle et écrou-cage
www.azenn.com
Bâtiracks
Coffrets
CEPA
Coffrets
CEEA
Coffrets
CEEF
530x380
Plateau 2U 2 points – Prof. 550mm
BEACCCMxU5RBL
600X600
BEACCFS2U2P550BL
600X450
Plateau 2U 2 points – Prof. 350mm
540x600
Plateau 1U 2 points – Prof. 400mm
BEACCFS2U2P350BL
540x450
BEACCFS1U2P400BL
540x400
Plateau 1U 2 points – Prof. 300mm
800x1000
Plateau 1U 2 points – Prof. 250mm
BEACCFS1U2P300BL
600x1000
BEACCFS1U2P250BL
800x1000
Plateau 1U 2 points – Prof. 200mm
800x800
BEACCFS1U2P200BL
600x1000
Désignation
600x800
Référence
600x600
Baies
BEEA
Baies
BEEA
Serveurs
Tableau de compatibilité des accessoires
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
23
AGENCE DES ULIS
AGENCE DE LYON
AGENCE DE MARSEILLE
AGENCE DE RENNES
AZENN
8/10, avenue de l’Océanie
ZA de Courtaboeuf
91940 Les Ulis
Tél. : +33 1 69 29 35 10
Fax. : +33 1 69 29 35 11
AZENN
29, rue Roger Salengro
69200 Vénissieux
Tél. : +33 4 78 78 92 22
Fax. : +33 4 78 78 92 29
AZENN
151, avenue des Aygalades
Bât. C
13015 Marseille
Tél. : +33 4 91 56 76 77
Fax. : +33 4 91 56 16 88
AZENN
23, rue du Champ Morin
ZA de la Gautrais
35360 Montauban-de-Bretagne
Tél. : +33 2 99 06 63 33
Fax. : +33 2 99 06 63 39
[email protected] | www.azenn.com
Azenn – SAS au capital de 1.107.164 € – 389 205 147 RCS de Rennes (35) – 23 rue du Champ Morin, ZA de la Gautrais, 35360 Montauban-de-Bretagne, France – Les informations contenues dans ce document sont non contractuelles et susceptibles d’être modifiées à tout moment, sans préavis.
Distributeur sur-mesure
