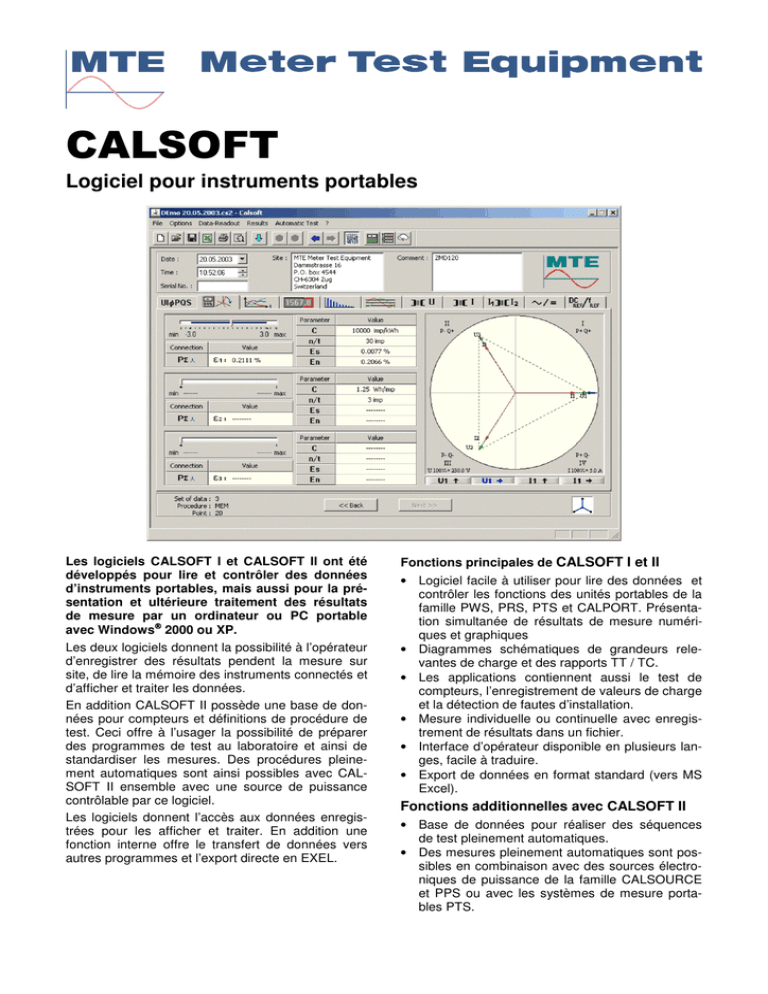

CALSOFT french
CALSOFT
Logiciel pour instruments portables
Les logiciels CALSOFT I et CALSOFT II ont été
développés pour lire et contrôler des données
d’instruments portables, mais aussi pour la présentation et ultérieure traitement des résultats
de mesure par un ordinateur ou PC portable
avec Windows 2000 ou XP.
Les deux logiciels donnent la possibilité à l’opérateur
d’enregistrer des résultats pendent la mesure sur
site, de lire la mémoire des instruments connectés et
d’afficher et traiter les données.
En addition CALSOFT II possède une base de données pour compteurs et définitions de procédure de
test. Ceci offre à l’usager la possibilité de préparer
des programmes de test au laboratoire et ainsi de
standardiser les mesures. Des procédures pleinement automatiques sont ainsi possibles avec CALSOFT II ensemble avec une source de puissance
contrôlable par ce logiciel.
Les logiciels donnent l’accès aux données enregistrées pour les afficher et traiter. En addition une
fonction interne offre le transfert de données vers
autres programmes et l’export directe en EXEL.
Fonctions principales de CALSOFT I et II
• Logiciel facile à utiliser pour lire des données et
contrôler les fonctions des unités portables de la
famille PWS, PRS, PTS et CALPORT. Présentation simultanée de résultats de mesure numériques et graphiques
• Diagrammes schématiques de grandeurs relevantes de charge et des rapports TT / TC.
• Les applications contiennent aussi le test de
compteurs, l’enregistrement de valeurs de charge
et la détection de fautes d’installation.
• Mesure individuelle ou continuelle avec enregistrement de résultats dans un fichier.
• Interface d’opérateur disponible en plusieurs langes, facile à traduire.
• Export de données en format standard (vers MS
Excel).
Fonctions additionnelles avec CALSOFT II
• Base de données pour réaliser des séquences
de test pleinement automatiques.
• Des mesures pleinement automatiques sont possibles en combinaison avec des sources électroniques de puissance de la famille CALSOURCE
et PPS ou avec les systèmes de mesure portables PTS.
Fonctions de CALSOFT
CALSOFT possède les deux fonctions principales:
Exemple d’utilisation:
• Lecture de données enregistrées dans les mémoires des instruments et présentation et traitement de ces données.
• Enregistrement des valeurs actuelles de mesure
par échantillonnage directe et présentation et
traitement de ces données.
Présentation et traitement de données
Les données présentées dépendent des fonctions
des unités connectées et les fonctions actives au
moment présent. Il est possible d’enregistrer des
données en fichiers ou on peut les voir comme
aperçu avant d’imprimer. Par une pression de clé,
les données peuvent être transférées dans des tableaux Excel.
Mesures automatiques par CALSOFT II
Instruments utilisables
CALSOFT II offres les fonctions additionnelles suivantes:
Compteurs étalons:
• Mesures pleinement automatiques selon séquences prédéfinis avec contrôle du compteur
étalon et de la source de puissance (boite de
charge électronique), présentation et traitement
de données.
Une source de puissance contrôlable par CALSOFT
II est nécessaire pour réaliser des essais pleinement
automatiques. Les propriétés principales du compteur et des séquences de test sont définies dans la
base de données. La description du compteur peut
aussi contenir des informations générales pour
l’opérateur par ex. sur la place ou le compteur se
trouve. Dans une telle séquence de test, les méthodes suivantes sont au choix:
• CALPORT 100, CALPORT 200, CALPORT 400
• Calcul d’erreur
Spécifications minimales d’ordinateur:
• Essai de démarrage /fluage (comptage)
• Ordinateur Pentium 500 MHz (dépendent du logiciel d’exploitation).
• Contrôle de minuterie (dosage d’énergie)
L’opérateur est guidé par l’ordinateur pendent
l’essai.
• K2006
• PRS 1.3
• PWS 2.3
• PSM 2.1 (seulement CALSOFT I)
Systèmes de test:
• PTS 2.3 / PTS 2.1
• PTS 3.3 /PTS 3.1
Sources de puissance (seule avec CALSOFT II):
• CALSOURCE 100, CALSOURCE 200
• PPS 60.3 / PPS 120.3
• PLE 10A
• Mémoire RAM 128 MB (dépendent du logiciel
d’exploitation).
• CD-ROM drive
• Logiciel d’exploitation MS Windows 2000, XP.
• Environs 5 MB d’espace libre pour le logiciel, autre espace est nécessaire pour les données.
• Une interface sérielle RS232 pour connecter le
ième
compteur étalon et avec CALSOFT II, une 2
interface RS232 pour travailler avec une source
de puissance électronique contrôlable par CALSOFT II.
• Moniteur avec une résolution minimale de 800 x
600.
Edition 01.2005
