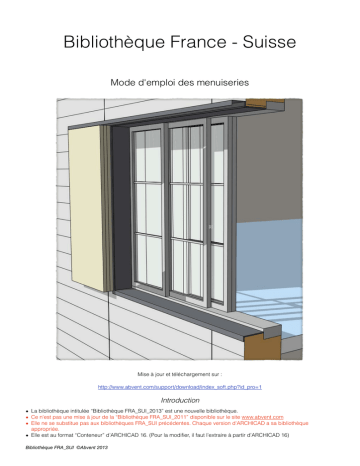

Bibliothèque France - Suisse

Bibliothèque France - Suisse
Mode d'emploi des menuiseries
Mise à jour et téléchargement sur :
http://www.abvent.com/support/download/index_soft.php?id_pro=1
Introduction
• La bibliothèque intitulée “Bibliothèque FRA_SUI_2013” est une nouvelle bibliothèque.
• Ce n'est pas une mise à jour de la “Bibliothèque FRA_SUI_2011” disponible sur le site www.abvent.com
• Elle ne se substitue pas aux bibliothèques FRA_SUI précédentes. Chaque version d'ARCHICAD a sa bibliothèque
appropriée.
• Elle est au format “Conteneur” d’ARCHICAD 16. (Pour la modifier, il faut l’extraire à partir d’ARCHICAD 16)
Bibliothèque FRA_SUI ©Abvent 2013
Fichiers ARCHICAD 16:
Pour un nouveau projet dans ARCHICAD 16, il n’est pas nécessaire de charger les anciennes bibliothèques “Menuiseries
FRA_SUI v.XX” car les menuiseries de la bibliothèque “Bibliothèque FRA_SUI_2013” sont plus complètes et permettent plus
de variantes.
Installation
Emplacement du dossier “Graphisoft”
Glisser et déposer le fichier “Bibliothèque FRA_SUI_2013” dans le dossier “Graphisoft”.
• Chemin sur Windows: /Programmes/Graphisoft/
• Chemin sur Mac: /Applications/Graphisoft/
Charger la bibliothèque
Vous devez utiliser la commande Gestionnaire de bibliothèque pour
l'ajouter à la Bibliothèque ARCHICAD 16.
Mise à jour de la bibliothèque V.2011 en V.2013
Il est conseillé de terminer un projet avec la V.2011 et de débuter un
nouveau avec la V.2013
Toutefois, si vous voulez quand même mettre à jour les éléments de
bibliothèque de la V.2011 déjà placés dans un projet, sélectionnez
toutes les portes, ouvrez le dialogue de réglage puis validez avec OK,
répétez avec les fenêtres.
Vérifiez qu'il n'y ait pas de changements lors du chargement de la
nouvelle version
IMPORTANT:
Certaines fonctionnalités de la bibliothèque “Bibliothèque FRA_SUI_2013”
ne fonctionneront pas sans la Bibliothèque ARCHICAD 16.
Bibliothèque FRA_SUI ©Abvent 2013
Eléments génériques
• Pour éviter que les réglages ultérieurs ne correspondent plus au
nom de l'objet, préférer les menuiseries dénommées "générique"
situées dans 01_Menuiseries
• Le dossier "Déclinaison des menuiseries" permet de disposer d'un
catalogue de menuiseries prédéfinies à partir d'éléments
génériques
Interface utilisateur d'une menuiserie extérieure
• L'onglet “FRA-SUI 2013” permet de naviguer dans les différents
réglages.
• Des aides contextuelles affichées sur fond jaune apparaissent dés
que
• le curseur pointe sur certains champs de texte ou d'images.
• Le premier onglet permet d'accéder aux réglages rapides.
Démarrer par "Réglages rapides"
Méthodologie :
1. Choisir le type de menuiserie
2. Choisir un préréglage dans la liste
3. Donner les dimensions en façade
4. Ajuster les différents réglages en fonction des phases
•
4.1 - Géométrie et aspect en façade,..
•
4.2 - Type d'assemblage dans le mur
•
4.3 - Choix de division dans le cadre dormant
•
4.4 - Types de vantail ou vantaux
•
4.5 - Assemblage des pièces de menuiseries
•
4.6 - Choix des types d'appuis et tablettes extérieures et intérieures
•
4.7 - Choix des occultations
1
4.3
4.4
4.1
2
3
4.2
4.5
Bibliothèque FRA_SUI ©Abvent 2013
4.6
4.7
Présentation de l'onglet "Réglages rapides"
Bibliothèque FRA_SUI ©Abvent 2013
Détail de l'onglet "Dormant, vantail et encadrement extérieur"
Dormant
2
3
1. Type de géométrie (menu)
2. Définition du nombre de meneaux et
traverses du cadre dormant (valeurs)
1
3. Configurations possibles en fonction des
traverses et dormants (menu). Régler
dimensions.
Vantail
4. Sélection du vantail ou des vantaux pour
réglage des types d'ouvrants (inutile si 1
vantail). (clic)
6
4
7
5
5. Pour uniformiser les vantaux, cliquez sur
"toutes". Pour désactiver "toutes", cliquez
9
10
8
sur 1 des vantaux. (clic)
6. Choix des ouvrants (menu)
7. Inversion du sens d'ouverture (clic)
8. Ferme automatiquement l'ouvrant en 3D.
Pour ouvrir un vantail, l'éditer en 3D
9. Dimension cadre du vantail
10. Matières identiques pour intérieur ou/et
dormant et du vantail
11
Vitrage
13
14
11. Sélection du vantail ou des vantaux pour
réglage du vitrage et division du vantail
12
(inutile si 1 vantail). (clic)
12. Pour uniformiser les vitrages et divisions,
cliquez sur "toutes". Pour désactiver
"toutes", cliquez sur 1 des vantaux. (clic)
13. Définition du nombre de divisions du
16
vantail (valeurs)
14. Configurations possibles en fonction des
divisions du vantail (menu)
15
Encadrement extérieur
15. Type d'encadrement extérieur (menu)
16. Section de l'encadrement (menu)
17. Option d'encadrement personnalisé: dans
le menu "Fichier", "Bibliothèque et objets",
17
Bibliothèque FRA_SUI ©Abvent 2013
choisir "Enregistrer sélection comme..."
Détail de l'onglet "Assemblages"
Assemblage menuiserie
1. Valeurs à ajuster en plan
2. Valeur du cochonnet à ajuster et à
1
verrouiller le cas échéant.
3
3. Valeurs à ajuster en élévation. Attention à
la partie basse lorsque il y a une tablette
contre laquelle est appuyé le cadre (voir
ébrasures)
Ebrasures & fenêtres accolées
4. Choix du type d'ébrasure. Les ébrasures
biaises ne sont pas disponibles dans
toutes les géométries.
2
4
6
5. Valeurs des ébrasures. Partie basse à
ajuster en fonction de l'appui ou de la
tablette
6. En cas de fenêtres accolées, choisir ici le
type de fenêtre qui sera
accolé à l'actuelle.
5
Attention! Les
réglages, hormis la
dimension, devront
être identiques sur
toutes les fenêtres
7
accolées.
Finition en tableaux
7. Retour de couches à l'intérieur et à
l'extérieur. Attention si le dernier mur par
défaut n'a pas de couche, les valeurs
7
8
resteront à 0. Dans ce cas, prenez les
options du murs composites avant
réglages ou posez d'abord la menuiserie
dans un mur composite.
8. Les retours de couches en élévation ne
fonctionnent que pour certaines
géométries
9
Cadres extérieurs et intérieurs
10
9. Types et valeurs des cadres intérieures ou
extérieures
10. Bouton d'uniformisation des matières
intérieures ou extérieures
Bibliothèque FRA_SUI ©Abvent 2013
Détail de l'onglet "Tablette"
Tablettes extérieures, appuis ou seuils
1. Choix des tablettes et appuis
• Possibilité d'avoir une partie basse du
2
cadre extérieur identique aux montants
des cadres extérieurs (s'il y en a)
1
3
4
2. Type de traverses basses (en applique ou
en appui) Avec renvoi d'eau selon le cas.
3. Positionnement en cas de traverses en
applique contre tablette ou encadrement.
• Attention à bien choisir le type d'appui
ou de tablette en fonction de la position
du cadre dans l'assemblage avec le
mur. Il faudra en outre définir avec
précision les ébrasures dans l'onglet
"Assemblage"
• Possibilité d'avoir une partie basse du
cadre extérieur identique aux montants
Tablettes et finitions allèges intérieures
4
4. Menu qui varie selon le type de
menuiserie, de cadre, de géométrie.
• Possibilité d'avoir une partie basse du
cadre intérieur identique aux montants
des cadres intérieurs (s'il y en a)
Bibliothèque FRA_SUI ©Abvent 2013
Détail de l'onglet "Occultations"
2
Volets ou stores
4
1
1. Choix des types d'occultations (volets ou
stores)
2. En cas de volet : Choix : 2 volets, ou volet
gauche ou volet droit
3
3. En cas de volet : Choix de type de volets
5
4. Réglage et divisions éventuelles d'un volet
5. Volet ouvert ou fermé. Il est possible de
modifier l'angle d'ouverture en 3D
6
8
10
6. Option de volet personnalisé: dans le
menu "Fichier", "Bibliothèque et objets",
choisir "Enregistrer sélection comme..."
7. Choix des types d'occultations (ici :
stores)
7
8. Position du store. Il
est possible de
9
11
choisir entre un
store intérieur ou
extérieur.
(disponible avec le
store à rouleau)
9. Inversion du store
10. Dimension et
position du store
12
11. Ouverture du store,
modifiable aussi en 3D
Poignée de fenêtre (ou porte)
12. Choix du type de poignée
13. Option de poignée personnalisée: dans le
menu "Fichier", "Bibliothèque et objets",
13
Bibliothèque FRA_SUI ©Abvent 2013
choisir "Enregistrer sélection comme..."
Détail de l'onglet "Réglages globaux"
1
3
Les réglages peuvent être globaux (c'est à dire identique
pour toutes les menuiseries désignées) ou spécifiques
pour chaque menuiserie.
Ce qui implique que tout ces réglages peuvent dépendre
d'une phase de projet ( esquisse, permis, exécution,
etc..) et ne dépendent plus directement d'une échelle.
Réglages 2D globaux
1.
2
En désactivant cette option, ce sont les
réglages de "Options de vues modèles"
qui seront pris en compte et donc
dépendant des phases de projets. Pour
un réglage spécifique cocher l'option
2. Réglages des stylos pour cadre dormant,
vantail/vantaux, vitrage et divisions, volets
3. Réglages des hachures coupées pour
cadre dormant, vantail/vantaux, vitrage et
divisions, volets
5
4
Réglages 2D et 3D globaux
4. Stylos et types de lignes pour les
symboliques d'ouvrants sur axe vertical
ou/et axe horizontal
5. Affichage des lignes d'ouvrants en 3D et
en coupe, style d'affichage en plan
Visibilité
6. Eléments visibles dans le modèle, à régler
en lien avec les phases du projet.
7. Eléments de la menuiserie visibles dans
les nomenclatures (par exemple, il n'est
6
7
Bibliothèque FRA_SUI ©Abvent 2013
pas utile d'afficher les stores ou les
encadrements dans les listes de
menuiseries).
Options vue modèle (menu documentation)
Affichage selon les phases
Les réglages globaux, s'ils sont utilisés via les réglages
des "options vue modèles", permettent d'afficher tout ou
une partie des éléments composant les menuiseries.
1
Ces réglages agissent sur tout les éléments auxquels
on a demandé d'utiliser les réglages globaux. Ils peuvent
dépendre d'une phase de projet (esquisse, permis,
exécution, etc..) et ne dépendent plus directement d'une
échelle.
Une vue pourra alors afficher correctement un
graphisme dépendant de la phase.
2
3
Phase Esquisse
1. Sélection d'une options vue modèle (ici
4
01 Affichage Esquisse ) qui correspond à
la phase Esquisse
2. Exemple de réglage des stylos (104) et
hachures (100%) pour cadre dormant,
vantail/vantaux, vitrage et divisions, volets
pour la phase Esquisse
3. Exemple de réglages de la visibilité des
éléments nécessaires à la phase
Esquisse. Les divisions du vitrage, les
encadrements et les volets ne seront plus
5
visibles.
4. Les cotations ne sont pas visibles en
élévation
Phase exécution
5. Sélection d'une options vue modèle (ici
30 Affichage Exécution ) qui correspond à
la phase Exécution
6. Exemple de réglages de la visibilité des
éléments nécessaires à la phase
6
7
Bibliothèque FRA_SUI ©Abvent 2013
Exécution. Tous les éléments sont
visibles.
7. Les cotations en élévation sont
paramétrées pour s'afficher dans cette
phase
Les nouveautés 2013
Les portes coulissantes
1
2
1. Choisir le nombre de rails
2. Déterminer le nombre de vantaux
3. Choisir entre panneaux libres, fixes centraux ou
latéraux
4. Possibilité de verrouiller une dimension qui permet
de modifier la répartition entre panneaux fixes et
mobiles
3
4
Les lignes de mur
1. Choisir l'affichage entre lignes intérieure,
extérieure ou les deux
2. Choisir le réglage de la ligne pour chaque côté
3. Choisir le style de ligne pour chaque côté
1
3
2
Les dimensions en façade
2
1. Choisir l'outil étiquette dans la barre
2. Sélectionner FS_Label dans le menu déroulant
3. Dans l'outil Fenêtre, ouvrir l'onglet "Listes et
Etiquettes" et cocher le bouton "Etiquette Fenêtre"
4. Dans l'onglet FRA-SUI 2013, cocher le bouton
"Cotations en élévation"
5. Choisir la police, la taille, le stylo et le séparateur
6. Déterminer la position: automatique avec 9
positions à choix ou personnalisé avec décalage
en choisissant le point d'ancrage
1
Vous pouvez aussi définir l'affichage des cotations en
élévation dans les Options de vue modèle, selon la
phase de votre projet (voir page précédente)
3
4
6
5
Bibliothèque FRA_SUI ©Abvent 2013
