filtration des eaux souterraines

FILTRATION DES EAUX SOUTERRAINES
ISO 9001-CERTIFIED
manufacturer of environmental
research equipment
P2.53
Pendant le prélèvement, l’eau est
filtrée en ligne en conditions
d’anaérobiose.
La filtration des eaux souterraines, immédiatement
vessie. Les filtrations sous vide sont aussi possibles;
sur site, est nécessaire pour certaines analyses en
n’importe quelle pompe à vide peut être utilisée
laboratoire, telles que celles des métaux lourds.
dans ce cas.
Elle permet de supprimer les particules en suspension (supérieures à 0,45 micron) dans l’eau. En
Avantages
effet, les particules d’argile et d’humus contien-
❐
tamination rapide et aisée.
nent des teneurs relativement élevées en métaux
qui fausseraient les analyses. Il y a deux types de
❐
Aucun risque de contamination du filtrat par
fuite interne.
filtres: un système de porte-filtre avec membrane
filtrante changeable, et des filtres à usage unique.
Construction simple mais bien adaptée; décon-
❐
Grâce à la présence d’une soupape de désaération l’appareil peut être monté mouillé.
12.31

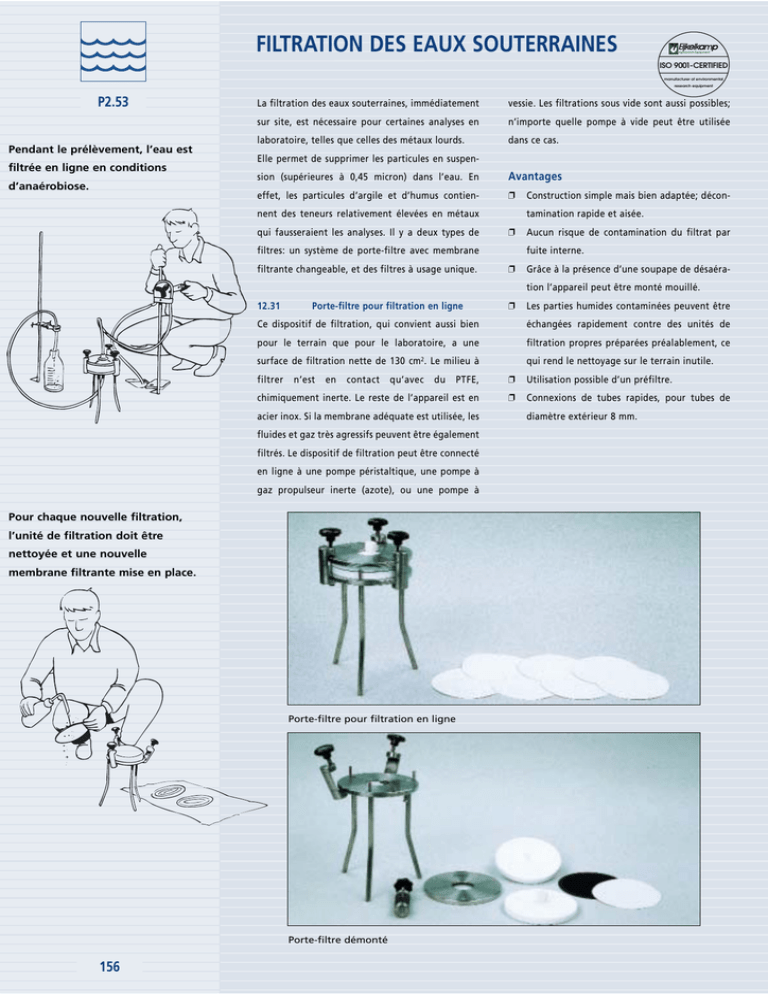

Porte-filtre pour filtration en ligne
❐
Ce dispositif de filtration, qui convient aussi bien
échangées rapidement contre des unités de
pour le terrain que pour le laboratoire, a une
filtration propres préparées préalablement, ce
surface de filtration nette de 130 cm . Le milieu à
qui rend le nettoyage sur le terrain inutile.
2
filtrer n’est en contact qu’avec du PTFE,
❐
Utilisation possible d’un préfiltre.
chimiquement inerte. Le reste de l’appareil est en
❐
Connexions de tubes rapides, pour tubes de
acier inox. Si la membrane adéquate est utilisée, les
fluides et gaz très agressifs peuvent être également
filtrés. Le dispositif de filtration peut être connecté
en ligne à une pompe péristaltique, une pompe à
gaz propulseur inerte (azote), ou une pompe à
Pour chaque nouvelle filtration,
l’unité de filtration doit être
nettoyée et une nouvelle
membrane filtrante mise en place.
Porte-filtre pour filtration en ligne
Porte-filtre démonté
156
Les parties humides contaminées peuvent être
diamètre extérieur 8 mm.
CONSOMMABLES POUR L’ÉCHANTILLONNAGE
DES EAUX SOUTERRAINES
12.30
Filtres jetables pour filtration en ligne
Tous ces modèles ont un seuil de filtration à 0,45
Quatre modèles de filtres sont disponibles: Deux de
µm, une pression maximale de fonctionnement de
capacité de filtration limitée, un de capacité
4310 hPa et d’une pression maximale momentanée
intermédiaire et un de capacité élevée.
de 6865 hPa. Le petit modèle est aussi disponible
Le petit modèle (réf. 12.30.01) possède une surface
avec un seuil de filtration plus bas (0,2 µm, réf.
de filtration efficace de 20 cm2, et convient pour un
12.30.15).
P2.53
Le filtre à usage unique est installé
sur le tube de prélèvement d’eau.
volume limité d’eau peu chargée en M.E.S. (fines).
Le second petit modèle (réf. 12.30.15) diffère du
Ils acceptent les tubes de diamètre intérieur de 6 à
précédent par son seuil de filtration plus bas, à 0,2 µm.
12 mm entrée et sortie (excepté le modèle grande
Le filtre moyen (réf. 12.30.10) possède une surface
capacité, qui n’accepte que le tube de diamètre
de filtration de 300 cm2 et est muni d’embouts
intérieur 10 mm).
cannelés universels.
La plus grande efficacité de filtration est atteinte
Le modèle à grande capacité (réf. 12.30.05) possède
lorsque le filtre est connecté du côté refoulement
une surface de filtration efficace de 700 cm (35 fois
de la pompe péristaltique, alors réglée à faible
la capacité du petit modèle). Du fait de sa capacité
débit.
de filtration élevée, il supporte bien les eaux
Tous les filtres sont disponibles en petits et grands
chargées et n’aura donc pas besoin d’être remplacé
conditionnements.
2
en cours de filtration. Il permet aussi une filtration
plus rapide.
A l’aide de la pompe péristaltique 12
V et d’un filtre jetable, l’échantillon
d’eau est filtré immédiatement sur
place.
Différents modèles de filtres pour la filtration en ligne
157
CONSOMMABLES POUR L’ÉCHANTILLONNAGE DES EAUX SOUTERRAINES
ISO 9001-CERTIFIED
manufacturer of environmental
research equipment
P2.53
Prélèvement manuel d’eau à l’aide
d’une pompe à clapet à inertie et
tube polyéthylène.
Avantages
niveau de relargage éventuel de contaminants et
❐
toxiques dans l’eau.
Efficaces: Ils ne nécessitent pas de décontamination ni de remplacement de la membrane.
❐
Fiables: Chaque filtre a été testé individuellement.
Le tube en polyéthylène est plus souvent utilisé
❐
Simples à mettre en œuvre: L’usage unique
comme tube de transport pour le prélèvement d’eau
permet d’éliminer le risque de contaminations
souterraine. Pour éviter les contaminations croisées
croisées lors de la filtration.
avec d’autres forages, le tube est à usage unique. Le
Des matériaux inertes de très grande qualité
tube répond aux spécifications physico-chimiques
ont été utilisés pour la fabrication des membranes
requises par la norme DIN 8072 et le label ETU.
❐
et des capsules.
❐
Rendement élevé. Très grande porosité des
En outre, du tube en téflon (totalement inerte) est
membranes.
aussi disponible comme tube de transport, et ce en
divers diamètres.
Tubes et flacons
12.20
Tubes et accessoires
Le tube en silicone (différents diamètres disponi-
Suivant l’application, plusieurs types de tubes pour
bles) est utilisé comme tube de pompe dans une
le prélèvement d’eaux souterraines sont disponi-
pompe péristaltique (électrique ou manuelle). Dans
bles. Les tubes existent en différentes matières, en
ce cas aussi, le tube est remplacé avant chaque
divers diamètres et conditionnements. Les tubes en
nouveau prélèvement pour éviter les contamina-
polyéthylène et en silicone possèdent le label de
tions croisées. Ce tube répond aux exigences
test ETU. Pendant ce test, les produits sont sujets à
requises pour les industries pharmaceutique et
une procédure stricte et sélective pour établir leur
agroalimentaire, et par le label ETU.
Montage du clapet au bout du tube
polyéthylène.
158
Divers types de tubes
Boîte-dévidoir de tube
Certificat ETU
Pince porte-flacon pour le terrain
CONSOMMABLES POUR L’ÉCHANTILLONNAGE
DES EAUX SOUTERRAINES
Pour éviter que pendant le déroulage, le tube ne
99.08
fasse des nœuds ou se plie, il est recommandé
Lors d’une opération de prélèvement d’échantillons
d’utiliser une boîte-dévidoir de tube. Ce dévidoir
de sol, de sédiment ou d’eau, ceux-ci peuvent être
convient pour la plupart des diamètres de tubes
conservés dans des flacons en verre (suivant le but
(diamètres 4 à 12 mm).
et la quantité d’échantillon requise). Pour le stock-
P2.53
Flacons à échantillons
age et le transport de toutes sortes d’échantillons,
Pour éviter que les extrémités du tube ne soient
des flacons et autres récipients sont disponibles en
accidentellement contaminées en touchant le sol
divers matériaux et tailles.
Sans risque de nœud (ni de
contamination), le tube est dévidé
directement dans le piézomètre.
(ou ne glisse du flacon de prélèvement) on peut
utiliser une pince fixée sur un statif, officiant
comme « troisième main ». Elle peut aussi être
utilisée pour maintenir un filtre 0,45 µm lors d’une
filtration en ligne.
Le tube est maintenu en position
au-dessus du flacon à l’aide de
la pince.
Flacons à échantillons et boîtes aluminium.
159
