NOTICE grue easyloader

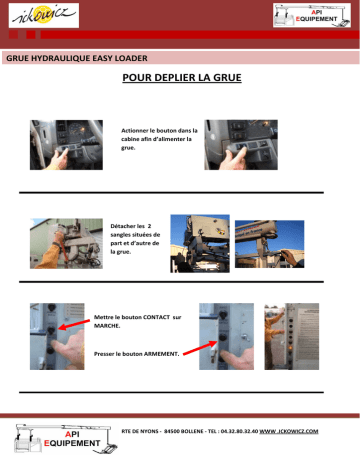

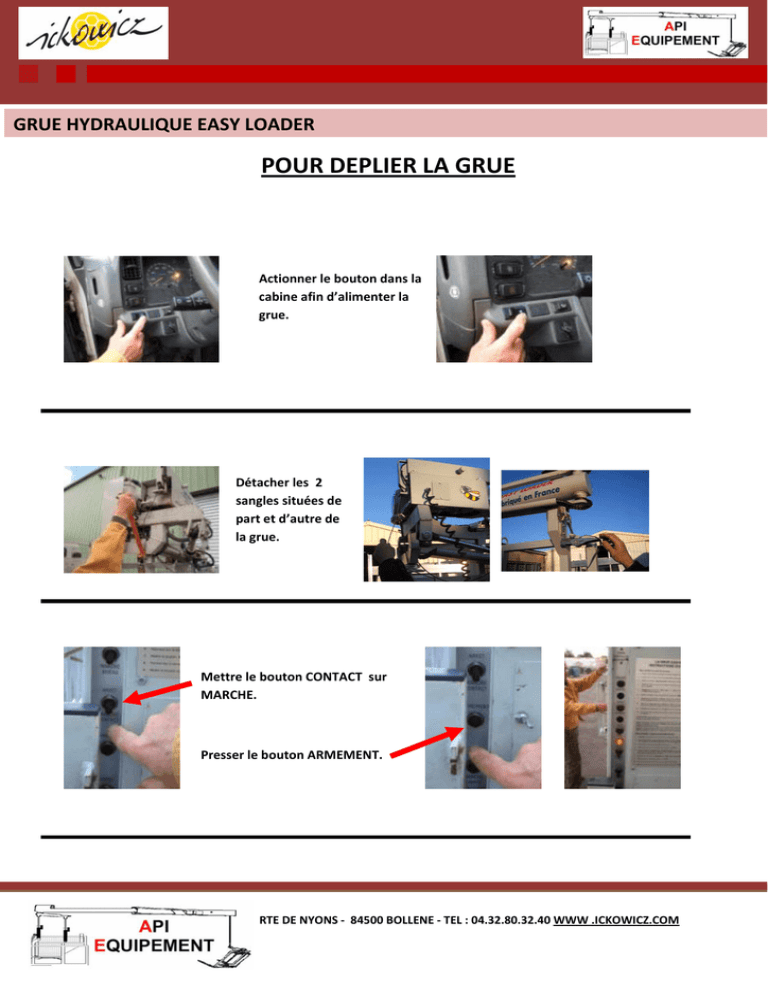

 GRUE HYDRAULIQUE EASY LOADER POUR DEPLIER LA GRUE Actionner le bouton dans la cabine afin d’alimenter la grue. Détacher les 2 sangles situées de part et d’autre de la grue. Mettre le bouton CONTACT sur MARCHE. Presser le bouton ARMEMENT. RTE DE NYONS ‐ 84500 BOLLENE ‐ TEL : 04.32.80.32.40 WWW .ICKOWICZ.COM GRUE HYDRAULIQUE EASY LOADER Dérouler 2 mètres de câble en actionnant la commande MONTEE/DESCENTE sur la nacelle. Attention : le câble doit toujours être maintenu tendu Si votre grue est munie d’une rallonge, enlevez la goupille, tirez la rallonge et remettez la goupille. Penser à maintenir le câble tendu Vérifiez que la manette actionnant l’ouverture et la fermeture du verrou bloquant les 2 bras et en position verrou fermé. Si vous dépliez la grue et que les bras ne sont pas bloqués dans le verrou, les bras vont se déplacer et cela peut entrainer des dégâts matériels et corporels. RTE DE NYONS ‐ 84500 BOLLENE ‐ TEL : 04.32.80.32.40 WWW .ICKOWICZ.COM GRUE HYDRAULIQUE EASY LOADER Presser le bouton HAUT afin de déplier la grue. Le fin de course situé au pied du mat arrête la levée du mat. En cours d utilisation si le mat bouge légèrement et que le contact s ouvre, actionner le bouton HAUT. Le système de niveau ne fonctionne que si ce contact est fermé. Mettre le bouton NIVEAU sur MARCHE puis appuyer sur le bouton NIVEAU situé sur la nacelle pour obtenir la mise de niveau des bras. Cette opération doit toujours être faite avant de débloquer les bras (étape suivante) RTE DE NYONS ‐ 84500 BOLLENE ‐ TEL : 04.32.80.32.40 WWW .ICKOWICZ.COM GRUE HYDRAULIQUE EASY LOADER Tirer la manette située au‐dessus des boutons de commandes afin de débloquer les bras. Attention, le niveau doit être réglé avant de débloquer les bras. Prenez la nacelle en main Utilisez MONTEE/DESCENTE en maintenant le câble tendu. Utilisez le bouton NIVEAU quand vous sentez que la charge n est difficile à déplacer Actionner la commande pour descendre ou monter la nacelle, toujours le câble tendu. RTE DE NYONS ‐ 84500 BOLLENE ‐ TEL : 04.32.80.32.40 WWW .ICKOWICZ.COM GRUE HYDRAULIQUE EASY LOADER OPTION BLOCAGE Actionnez la commande située sur la nacelle pour bloquer et débloquer les bras (bouton du milieu). Attention : le système de blocage est seulement fait pour immobiliser la charge. NE PAS L’UTILISEZ POUR MAINTENIR LES BRAS LORS DE DEPLACEMENT. La charge maximum est 125 kg NE DEPASSEZ PAS CETTE CHARGE RTE DE NYONS ‐ 84500 BOLLENE ‐ TEL : 04.32.80.32.40 WWW .ICKOWICZ.COM GRUE HYDRAULIQUE EASY LOADER POUR REPLIER LA GRUE Pousser la manette pour remonter le verrou, Verrouillez le gros bras en le faisant passer sur le verrou, et amener le deuxième bras dans son verrou
Mettez le bouton NIVEAU sur ARRET. Si la diode rouge CLIGNOTE vous ne pouvez pas plier la grue. RTE DE NYONS ‐ 84500 BOLLENE ‐ TEL : 04.32.80.32.40 WWW .ICKOWICZ.COM GRUE HYDRAULIQUE EASY LOADER Les bagues situées sur les vérins de la grue doivent venir sur les contacts. Utilisez AVANT/ARRIERE et GAUCHE/DROITE pour amener les bagues sur les contacts. L arrêt est automatique. La diode rouge s’éteint lorsque les contacts sont fermés. La position des bagues sur les contacts permet l’obtention du parallélogramme qui se réalise en repliant la grue. Si vous courcircuitez cette procédure vous risquez d’endommager gravement le croisillon situé sous le triangle. Actionner le bouton BAS pour replier. Vérifiez qu’aucun câble ne gêne ou ne se coince. RTE DE NYONS ‐ 84500 BOLLENE ‐ TEL : 04.32.80.32.40 WWW .ICKOWICZ.COM GRUE HYDRAULIQUE EASY LOADER Pour ranger la rallonge enlever la goupille, pousser la rallonge et remettez la goupille. Penser à tendre le câble
Ranger la nacelle, et enrouler le câble en le maintenant toujours tendu. Si vous n’utilisez pas le rangement prévu assurez‐vous que la nacelle soit bien arrimée. Attacher votre nacelle à un support. Sangler la grue grâce aux deux sangles situées aux deux extrémités de la grue. RTE DE NYONS ‐ 84500 BOLLENE ‐ TEL : 04.32.80.32.40 WWW .ICKOWICZ.COM GRUE HYDRAULIQUE EASY LOADER Vous avez aussi la possibilité d’activer la lumière, pour cela actionner le bouton LAMPE sur MARCHE. Positionner le bouton CONTACT sur ARRET l l
d
l
b
(
d
é
)
BON A SAVOIR SECURITE FIN DE COURSE DU TREUIL. Lorsque la nacelle arrive en fin de course le treuil s arrête. Le sens DESCENTE fonctionne pour libérer la nacelle. Ne déroulez jamais toute la longueur du câble car vous pourriez inverser le sens du treuil. RTE DE NYONS ‐ 84500 BOLLENE ‐ TEL : 04.32.80.32.40 WWW .ICKOWICZ.COM GRUE HYDRAULIQUE EASY LOADER Les anneaux rouges sont les points que l on doit utiliser pour soulever la grue. RTE DE NYONS ‐ 84500 BOLLENE ‐ TEL : 04.32.80.32.40 WWW .ICKOWICZ.COM GRUE HYDRAULIQUE EASY LOADER MONTAGE DE LA GRUE La grue sera fixée au camion par l’intermédiaire d’un tube qui rentrera d une part, dans le tube central du cadre et sur lequel il sera soudé, et d autre part dans un fourreau très robuste qui sera relie au châssis du véhicule. Ce fourreau métallique doit être rendu solidaire du châssis du camion Ce montage doit être réalisé par un professionnel et dans les règles de l’art. RTE DE NYONS ‐ 84500 BOLLENE ‐ TEL : 04.32.80.32.40 WWW .ICKOWICZ.COM GRUE HYDRAULIQUE EASY LOADER RTE DE NYONS ‐ 84500 BOLLENE ‐ TEL : 04.32.80.32.40 WWW .ICKOWICZ.COM
