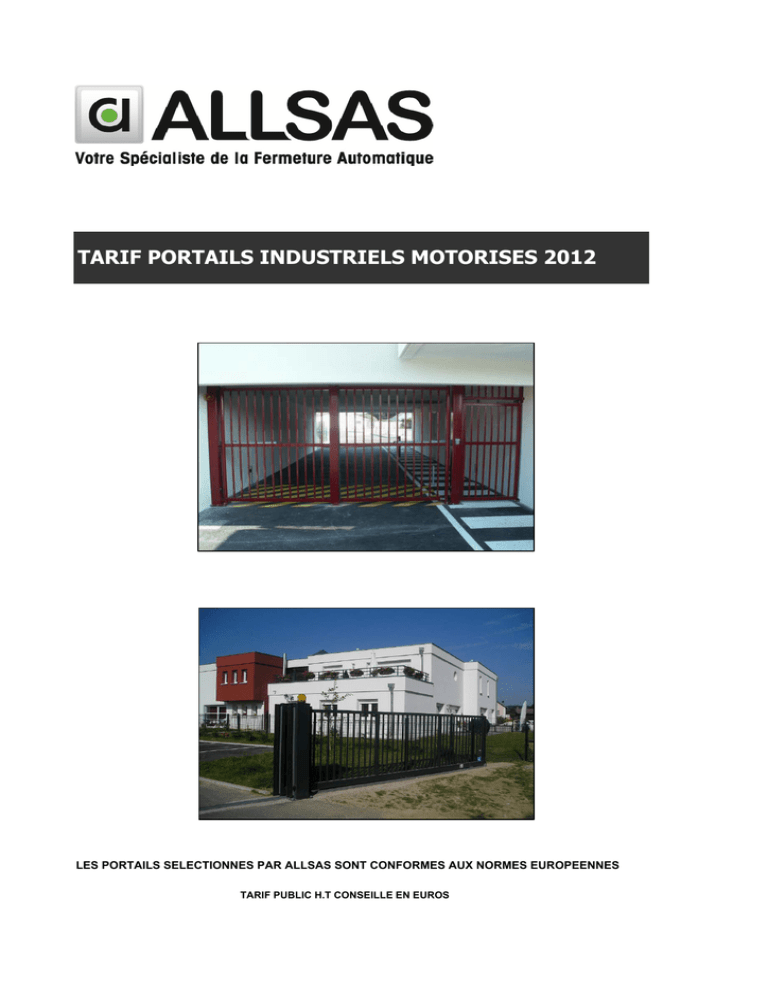

tarif portails industriels motorises 2012

TARIF PORTAILS INDUSTRIELS MOTORISES 2012
LES PORTAILS SELECTIONNES PAR ALLSAS SONT CONFORMES AUX NORMES EUROPEENNES
TARIF PUBLIC H.T CONSEILLE EN EUROS
²
23/08/2012
CATALOGUE PORTAILS AUTOMATIQUES
ALLSAS 2012
PAGES
A/ PORTAIL BATTANT INDUSTRIEL PIB
2
B/ PORTAIL BATTANT PARKING COLLECTIF PCB
4
C/ PORTAIL COULISSANT 6 ML SUR RAIL ECO6ML
6
D/ PORTAIL COULISSANT 6 ML SUR RAIL TOP6ML
7
E/ PORTAIL COULISSANT 9 ML SUR RAIL TOP9ML
8
F/ PORTAIL COULISSANT SUR RAIL 12ML TOP12ML
9
Avec un ou deux vantaux L < 8ml et H < 2,5ml
Avec un ou deux vantaux L < 8ml et H < 2,5ml
Sans colonne technique L < 6 ml et H < 2ml
Avec colonne technique L < 6 ml et H < 2,5ml
Avec colonne technique L < 9 ml et H < 2,5ml
Avec colonne technique L < 12 ml et H < 2,5ml
G/ PORTAIL AUTOPORTE 8 ML AUTO8ML
10
H/ OPTIONS POUR PORTAIL COULISSANT
11
D/ PORTILLON ET GRILLE INDUSTRIEL ET COLLECTIF
PORTILLON
12
Avec colonne technique L < 8 ml et H < 2,5ml
GRILLE ET CLOTURE
E/ OPTIONS ET ACCESSOIRES
13
ACCESSOIRES PORTAILS
ACCESSOIRES MOTORISATION
F/ DEVIS
14
PRIX VALABLE 30 JOURS
PORTAIL BATTANT INDUSTRIEL - MOTORISE
PIB
Page 2
CARACTERISTIQUES
Portail: un ou deux vantaux, largeur maximum de 8ML et de hauteur maximun 2,5ML
Ossature 60 x 60 x 2 mm, traverse en fer plat 60 x 5 mm plaquée et soudée aux barreaux
Montant côté pivot en tube rond de 60 mm (anti pince doigt) sur roulement à bille avec platine réglables.
Remplissage: barreaudage en tube 25 X 25 mm. Poteaux de 150x150 ou 200x200 avec platine à fixer et
visserie pour réglage de l'applomb, trappes de visite.(possibilité à sceller)
Finition: sablé métallisé selon RAL standard (9005-9010-5003-6005-3004)
Options : Finition: RAL hors standard, galvanisé
MOTORISATION
Motorisation: vérins 24 volt (avec fin de course et brosse de protection, pattes de fixations soudées)
Déverrouillage à clé, ouverture 90° (poteaux 150X150) ou 110° (poteaux 200X200). Utilisation intensif.
Sécurité: Protection par deux jeux de cellules (intérieure et extérieure sur potelets), une lampe clignotante,
un éclairage de zone, une serrure électrique (en option) et un bourrelet de sécurité à cable et un passif.
Armoire de commande avec : Réglage de la vitesse de mouvement, ralentissement en fin de
manœuvre d'ouverture et de fermeture, réglage de détection d'obstacle, ouverture partiel, fonction
autotest pour les dispositifs de sécurité, option batterie en cas de coupure de courrant
CONFORMITE
Portail conforme à la norme de produit NF EN 13241-1.
Essais de type initiaux réalisés par l'organisme du CSTB rapport d'essai N° BV11-755/J
Chaque portail est livré avec une documentation technique (guide d'installation, de mise en
route, et le certificat de conformité).
La conformité exige que tous les élément faisant l'objet de l'homologation soient installés en même temps
Rappel: L'utilisateur d'un portail automatique a pour obligation de souscrire un contrat d'entretien
prévoyant deux visites minimum par an et de remplir la déclaration de conformité.
(Prévoir longrine béton et peinture au sol)
TARIF 2012 (prix public HT départ usine)
POTEAUX DE 150X150 OUVERTURE A 90° POUR POSE EN APPLIQUE - LARGEUR < 5000
POTEAUX DE 200X200 OUVERTURE A 110° POUR POSE EN APPLIQUE - LARGEUR > 5000
PIB
PIBL3000
PIBL4000
PIBL5000
PIBL6000
PIBL7000
PIBL8000
H1500
H1750
H2000
H2250
H2500
5 096 €
5 216 €
5 296 €
5 642 €
5 743 €
5 230 €
5 366 €
5 467 €
5 935 €
6 097 € Ptx 150x150
5 455 €
5 502 €
5 605 €
6 112 €
6 913 €
6 091 €
6 384 €
6 524 €
6 972 €
7 116 €
6 335 €
6 722 €
6 891 €
7 249 €
7 387 € Ptx 200X200
6 666 €
6 781 €
6 958 €
7 274 €
7 522 €
OPTIONS
REFERENCE
LPB
TARIF
LAQUAGE
Portail brut -20%
A-20%
LPA
Portail en antirouille -15%
A-15%
LPC
Couleurs hors standard
300 euros
LSGAC
LAQUAGE SUR GALVANISATION A CHAUX
58 euros m2
VI
VANTAUX INEGAUX
100 euros
OP
OPTION DEUX POTEAUX DE 200X200X2500 (pour portail < 6 ml)
694 euros
LD
LISSE DEFENSIVE
22 euros ml
TM
TOLE MICROPERFORE (dans le cadre)
120 euros ml
TMB
TOLE MICROPERFORE (en applique sur barreaudage)
190 euros ml
TPBT500
TOLE EN PARTIE BASSE
<500
113 euros ml
TPBT600
<600
156 euros ml
TPBT1000
<1000
222 euros ml
PTT
PORTAIL TOUT TOLE (dans le cadre)
106 euros m2
PTTB
PORTAIL TOUT TOLE (en applique sur barreaudage)
177 euros m2
MOTORISATION
2 vérins: LUXO5VBH, 1 armoire de commande: VIVAH, 1 récepteur: BIXLR22, 1 émetteur: GOL4
1 jeu de cellule: LAB4, 1 jeu de cellule sur potelet avec embase: XEL2C et XELBS
1 écairage de zone: H100, 1 lampe clignotante avec antenne incorporée: LAMPH, 1 support de
lampe: LAMPSP1, 1 bourrelet de sécurité actif: SOFA, 1 serrure: SE1 (en option)
N°
REF
DESCRIPTIF
1 PTX
POTEAUX (2)
2 LAB3
CELLULES INFRAROUGES SUR POTEAUX
3 LAB3C
CELLULES INFRAROUGES SUR POTELET
4 VIVAH
ARMOIRE DE COMMANDE
5 LUXO5VBH
MOTOREDUCTEUR
6 BFF
BUTEE FIN DE FERMETURE
7 LAMPH
LAMPE CLIGNOTANTE AVEC SUPPORT
8 VANT
VANTAIL
9 CM200
BARRE PALPEUSE DE SECURITE ACTIVE
10 H100
ECLAIRAGE DE ZONE
11 RH60
ROULEMENT A BILLE HAUTE
12 RB60
ROULEMENT A BILLE BAS
13 SE1
SERRURE ELECTRIQUE
14 BFO
BUTEE FIN D'OUVERTURE (non comprise)
16 PLAT
TRAVERSE POUR MOTORISATION
(POSE EN TUNNEL PREVOIR POTEAUX DE 200 X 200 - OUVERTURE A 90° - 2 barrages cellules)
(OUVERTURE A 110° PREVOIR POTEAUX DE 200 X 200)
PORTAIL BATTANT DE PARKING - MOTORISE
PCB
Page 5
(Modèle avec option fer de lance)
CARACTERISTIQUES
Portail: un ou deux vantaux, largeur maximum de 8ML et de hauteur maximun 2,5ML
Ossature montant tube de 60 x 60 x 2 mm, traverse tube de 60 x 60 x2 ou 60 x 30 x 2mm
Montant côté pivot en tube rond de 60 mm (anti pince doigt) sur roulement à bille avec platine réglables.
Remplissage: barreaudage en tube diamètre 25 mm. Poteaux de 150x150 ou 200x200 avec platine à fixer et
visserie pour réglage de l'applomb, trappes de visite.(possibilité à sceller)
Finition: sablé métallisé selon RAL standard (9005-9010-5003-6005-3004)
Options : Finition: RAL hors standard, galvanisé - NOMBREUSES OPTIONS DISPONIBLESMOTORISATION
Motorisation: vérins 24 volt (avec fin de course et brosse de protection, pattes de fixations soudées)
Déverrouillage à clé, ouverture 90° (poteaux 150X150) ou 110° (poteaux 200X200). Utilisation intensif.
Sécurité: Protection par deux jeux de cellules (intérieure et extérieure sur potelets), une lampe clignotante,
un éclairage de zone, une serrure électrique (en option) et un bourrelet de sécurité à cable et un passif.
Armoire de commande avec : Réglage de la vitesse de mouvement, ralentissement en fin de
manœuvre d'ouverture et de fermeture, réglage de détection d'obstacle, ouverture partiel, fonction
autotest pour les dispositifs de sécurité, option batterie en cas de coupure de courrant
CONFORMITE
Portail conforme à la norme de produit NF EN 13241-1.
Essais de type initiaux réalisés par l'organisme du CSTB rapport d'essai N° BV11-755/J
Chaque portail est livré avec une documentation technique (guide d'installation, de mise en
route, et le certificat de conformité).
La conformité exige que tous les élément faisant l'objet de l'homologation soient installés en
même temps.
Rappel: L'utilisateur d'un portail automatique a pour obligation de souscrire un contrat d'entretien
prévoyant deux visites minimum par an et de remplir la déclaration de conformité.
(Prévoir longrine béton et peinture au sol)
TARIF 2012 (prix public HT départ usine)
POTEAUX DE 150X150 OUVERTURE A 90° POUR POSE EN APPLIQUE - LARGEUR < 5000
POTEAUX DE 200X200 OUVERTURE A 110° POUR POSE EN APPLIQUE - LARGEUR > 5000
PCB
PCBL3000
PCBL4000
PCBL5000
PCBL6000
PCBL7000
PCBL8000
H1500
H1750
H2000
H2250
H2500
5 486 €
5 646 €
5 750 €
5 996 €
6 100 €
5 620 €
5 818 €
5 933 €
6 218 €
6 333 € Ptx 150x150
5 828 €
5 996 €
6 122 €
6 441 €
6 567 €
6 458 €
6 667 €
6 948 €
7 324 €
7 550 €
6 749 €
6 972 €
7 318 €
7 613 €
7 908 € Ptx 200X200
7 165 €
7 346 €
7 608 €
7 894 €
8 116 €
OPTIONS
REFERENCE
LBP
LPA
LPC
LSGAC
TEPB500
TEPB600
TEPB1000
VI
OP
LD
CVDG
CVDE
CVLG
CVLE
CVFG
CVFE
PDFPCV
MFF
MFR
MFL
RO
ERO
EROMC
MA
CDG
LAQUAGE
Portail brut -20%
Portail en antirouille -15%
Couleurs hors standard
LAQUAGE SUR GALVANISATION A CHAUX
TOLE EN PARTIE BASSE
<500mm
<600mm
<1000mm
VANTAUX INEGAUX
OPTION DEUX POTEAUX DE 200X200X2000 (pour portail < 5 ml)
LISSE DEFENSIVE
CACHES VUES DROIT Hauteur 1 ML
CACHES VUES DROIT Hauteur 2 ML
CACHES VUES SUIVANT LISSE Hauteur 1 ML
CACHES VUES SUIVANT LISSE Hauteur 2 ML
CACHES VUES FESTONNE Hauteur 1 ML
CACHES VUES FESTONNE Hauteur 2 ML
PEINTURE DE FINITION POUR CACHES VUES
MOTIF FER FORGE
MODELE
MOTIF FER ROND
MODELE
MOTIF FER DE LANCE
MODELE
ROSACE
ENCADREMENT ROSACE (fer plat 40x10)
ENCADREMENT ROSACE (en main courante)
MACARONS LES 4
CHAPEAU DE GENDARME
TARIF
A-20%
A-15%
300 euros
58 euros m2
65 euros ml
77 euros ml
130 euros ml
100 euros
540 euros
23 euros ml
66 euros m2
85 euros m2
84 euros m2
109 euros m2
148 euros m2
179 euros m2
40 euros m2
31 euros ml
31 euros ml
80 euros ml
33 euros pc
160 euros vt
208 euros vt
30 euros
260 euros
CACHES VUES TOLE 12/10
DROIT
SUIVANT LA LISSE
FESTONNE
(CONCERNANT LE FESTONNAGE, LE PRIX AU ML EST VALABLE POUR UNE HAUTEUR MAXI DE 2 ML)
MOTIF FER FORGE
MOTIF FER ROND
ROSACE
MACARONS
LES FERS DE LANCE MODELES A.B.C.D.E.F.G
A
B
C
E
F
OPTION CHAPEAU
DE GENDARME
(POSE EN TUNNEL OU OUVERTURE A 110° PREVOIR POTEAUX DE 200 X 200)
G
PORTAIL COULISSANT MOTORISE - 6ML
ECO 6ML
Page 6
CARACTERISTIQUES PORTAIL COULISSANT SUR RAIL < 6ML
Portail: un vantail, largeur maximum de 6ML et de hauteur maximun 2ML
Poteau de guidage 100x100X3, Ossature 60 x 60 x 2mm, Poutre basse 120 x 60 x 3mm
Barreaux 25 x 25 x 1,5mm, Montant intermédiaire 60 x 60 x 2mm, Rail en V soudé sur plat 100X6 à visser
Roues au sol diamètre 120mm. Poteau de réception 100x100. Crémaillère nylon
Finition: sablé métallisé selon RAL standard (9005-9010-5003-6005-3004)
Options : Finition: RAL hors standard, galvanisé
MOTORISATION POUR PORTAIL COULISSANT <6ML
Motorisation: moteur 24 volt (avec gestion des fins de course par encodeur)
Déverrouillage à clé . Utilisation intensif.
Sécurité: Protection par deux jeux de cellules (intérieure et extérieure), une lampe clignotante,
un éclairage de zone et 4 bourrelets de sécurité actifs. (alimentation radio)
Armoire de commande avec : Réglage de la vitesse de mouvement, ralentissement en fin de
manœuvre d'ouverture et de fermeture, réglage de détection d'obstacle, ouverture partiel, fonction
autotest pour les dispositifs de sécurité, option batterie en cas de coupure de courrant
CONFORMITE
Portail conforme à la norme de produit NF EN 13241-1.
Essais de type initiaux réalisés par l'organisme du CSTB rapport d'essai N° BV11-755/E
Chaque portail est livré avec une documentation technique (guide d'installation, de mise en
route, et le certificat de conformité).
(Prévoir longrine béton et peinture au sol)
TARIF 2012 (prix public HT départ usine)
PORTAIL PRE-EQUIPE
(Trappes de visites et platines à visser sur poteaux. Montage de supports avec
cellules, barres palpeuses, clignotant et éclairage de zone)
ECOL3000
ECOL4000
ECOL5000
ECOL6000
OPTIONS
H1250
H1500
H1750
H2000
5 443 €
5 481 €
5 519 €
5 420 €
5 741 €
5 772 €
5 808 €
5 845 €
6 084 €
6 123 €
6 147 €
6 161 €
6 603 €
6 648 €
6 685 €
6 748 €
(Alimentation inductives à cable Bircher) =
(Plus value crémaillère acier sur équerre) =
(plus value coffre technique) =
611,00 €
27,00 € (le ml)
1 169,00 €
coffre technique
PORTAIL COULISSANT MOTORISE - 6ML
TOP6ML
Page 7
CARACTERISTIQUES PORTAIL COULISSANT SUR RAIL < 6ML
Portail: un vantail, largeur maximum de 6ML et de hauteur maximun 2,5ML
Poteau de guidage colonne technique, Ossature 60 x 60 x 2mm, Poutre basse 120 x 60 x 3mm
Barreaux 25 x 25 x 1,5mm, Montant intermédiaire 60 x 60 x 2mm, Rail en V soudé sur plat 100X6 à visser
Roues au sol diamètre 120mm. Portique de réception. Crémaillère nylon pré-montée
Finition: sablé métallisé selon RAL standard (9005-9010-5003-6005-3004)
Options : Finition: RAL hors standard, galvanisé
MOTORISATION POUR PORTAIL COULISSANT <6ML
Motorisation: moteur 24 volt (avec gestion des fins de course par encodeur)
Déverrouillage à clé . Utilisation intensif.
Sécurité: Protection par deux jeux de cellules (intérieure et extérieure), une lampe clignotante,
un éclairage de zone et 6 bourrelets de sécurité actifs.(alimentation radio)
Armoire de commande avec : Réglage de la vitesse de mouvement, ralentissement en fin de
manœuvre d'ouverture et de fermeture, réglage de détection d'obstacle, ouverture partiel, fonction
autotest pour les dispositifs de sécurité, option batterie en cas de coupure de courrant
CONFORMITE
Portail conforme à la norme de produit NF EN 13241-1.
Essais de type initiaux réalisés par l'organisme du CSTB rapport d'essai N° BV11-755/E
Chaque portail est livré avec une documentation technique (guide d'installation, de mise en
route, et le certificat de conformité).
(Prévoir longrine béton et peinture au sol)
TARIF 2012 (prix public HT départ usine)
PORTAIL AVEC COLONNE TECHNIQUE, PRE-MONTE ET PRE-CABLE PRÊT A POSER (UNE JOURNEE)
TOP6L3000
TOP6L4000
TOP6L5000
TOP6L6000
H1250
H1500
H1750
H2000
H2250
H2500
6 854 €
6 877 €
7 049 €
7 087 €
7 710 €
7 784 €
7 174 €
7 197 €
7 375 €
7 412 €
8 209 €
8 371 €
7 516 €
7 555 €
7 713 €
7 727 €
8 710 €
8 934 €
8 034 €
8 079 €
8 250 €
8 313 €
9 334 €
9 507 €
OPTIONS
(Alimentation inductives à cable Bircher) =
(Plus value crémaillère acier sur équerre) =
611,00 €
27,00 € (le ml)
MODELE AVEC COLONNE TECHNIQUE
PORTAIL COULISSANT COLLECTIF 9ML
TOP9ML
Page 8
CARACTERISTIQUES PORTAIL COULISSANT SUR RAIL <9ML
Portail: un vantail, largeur maximum de 9ML et de hauteur maximun 2,5ML
Poteau de guidage colonne technique, Portique 100 x 100 x 3mm pour portail < 8ml, Portique 100x100x3 < 9ml
Ossature 80x80x2mm<8ml, 80x80x3mm<9ml
Poutre basse 160 x 80 x 4mm. Crémaillère acier pré-montée
Barreaux 25 x 25 x 1,5mm. Montant intermédiaire 80x80x2mm
Roues au sol diamètre 160mm. Rail en V soudé sur plat 100 X 6 à visser. 1 poteau de réception 120 x 120mm
Finition: sablé métallisé selon RAL standard (9005-9010-5003-6005-3004)
Options : Finition: RAL hors standard, galvanisé
MOTORISATION POUR PORTAIL COULISSANT SUR RAIL <9ML
Motorisation: moteur 24 volt (avec gestion des fins de course par encodeur)
Déverrouillage à clé . Utilisation intensif.
Sécurité: Protection par deux jeux de cellules (intérieure et extérieure), une lampe clignotante,
un éclairage de zone et 6 bourrelets de sécurité actifs.(alimentation radio)
Armoire de commande avec : Réglage de la vitesse de mouvement, ralentissement en fin de
manœuvre d'ouverture et de fermeture, réglage de détection d'obstacle, ouverture partiel, fonction
autotest pour les dispositifs de sécurité, option batterie en cas de coupure de courrant
CONFORMITE
Portail conforme à la norme de produit NF EN 13241-1.
Essais de type initiaux réalisés par l'organisme du CSTB rapport d'essai N° BV11-755/E
Chaque portail est livré avec une documentation technique (guide d'installation, de mise en
route, et le certificat de conformité).
(Prévoir longrine béton et peinture au sol)
TARIF 2012 (prix public HT départ usine)
PORTAIL AVEC COLONNE TECHNIQUE, PRE-MONTE ET PRE-CABLE PRÊT A POSER (UNE JOURNEE)
TOP9L7000
TOP9L8000
TOP9L9000
H1250
H1500
H1750
H2000
H2250
H2500
8 913 €
8 966 €
9 305 €
9 428 €
10 419 €
10 641 €
9 557 €
9 617 €
9 905 €
10 054 €
10 965 €
11 217 €
10 302 €
10 370 €
10 752 €
10 840 €
OPTIONS
(Alimentation inductives à cable Bircher) =
(Plus value crémaillère acier sur équerre) =
611,00 €
27,00 € (le ml)
MODELE AVEC COLONNE TECHNIQUE
PORTAIL COULISSANT COLLECTIF 12ML
TOP12ML
Page 9
CARACTERISTIQUES PORTAIL COULISSANT SUR RAIL <12ML
Portail: un vantail, largeur maximum de 12ML et de hauteur maximun 2,5ML
Portique colonne technique. Ossature 80 x 80 x 2mm < à 8ML, 80 x 80 x 3mm > 8ML,
100 x 100 x 3mm > à 10ML . Poutre basse 160 x 80 x 4mm < 9ML, 200 x 100 x 4mm < 10ML,
200 X 120 X 5mm > 10ML. Barreaux 25 x 25 1,5mm. Crémaillère acier pré-montée
Roues au sol diamètre 160mm < 9ml. 200mm<12ml. Rail en V soudé sur plat 100 X 6 (à visser)
Poteau de réception : portique de 120 x 120mm
Finition: sablé métallisé selon RAL standard (9005-9010-5003-6005-3004)
Options : Finition: RAL hors standard, galvanisé
MOTORISATION POUR PORTAIL COULISSANT SUR RAIL <12ML
Motorisation: moteur 220 volt (avec fin de course magnétique)
Déverrouillage à clé. Utilisation intensif.
Sécurité: Protection par trois jeux de cellules (intérieure et extérieure), une lampe clignotante,
un éclairage de zone et 6 bourrelets de sécurité actifs. (Alimentation par induction)
Armoire de commande avec : Freinage en fin d'ouverture et de fermeture
réglage de détection d'obstacle, ouverture partiel, fonction autotest pour les dispositifs de sécurité
CONFORMITE
Portail conforme à la norme de produit NF EN 13241-1.
Essais de type initiaux réalisés par l'organisme du CSTB rapport d'essai N° BV09-713/G
Chaque portail est livré avec une documentation technique (guide d'installation, de mise en
route, et le certificat de conformité).
(Prévoir longrine béton et peinture au sol)
TARIF 2012 (prix public HT départ usine)
PORTAIL AVEC COLONNE TECHNIQUE, PRE-MONTE ET PRE-CABLE PRÊT A POSER (UNE JOURNEE)
TOP2L7000
TOP2L8000
TOP2L9000
TOP2L10000
TOP2L11000
TOP2L12000
H1250
H1500
H1750
H2000
H2250
H2500
10 492 €
11 112 €
11 235 €
12 339 €
12 561 €
10 439 €
11 083 €
11 143 €
11 712 €
11 861 €
12 885 €
13 137 €
11 749 €
11 817 €
12 386 €
12 474 €
13 726 €
13 937 €
12 412 €
12 490 €
13 107 €
13 313 €
14 242 €
14 728 €
13 084 €
13 167 €
14 010 €
14 382 €
15 535 €
15 783 €
13 753 €
13 843 €
14 560 €
14 808 €
15 589 €
16 333 €
MODELE AVEC COLONNE TECHNIQUE
PORTAIL COULISSANT AUTOPORTE 8ML
AUTO8ML
Page 10
CARACTERISTIQUES PORTAIL COULISSANT AUTOPORTE 8ML
Portail: un vantail, largeur maximum de 8ML et de hauteur maximun 2,5ML (sans queue barreaudée)
Portique colonne technique. Ossature 60 x 60 x 2mm < à 6ML, 80 x 80 x 2mm <8ML,
Poutre basse 160 x 80 x 4mm. Crémaillère acier pré-montée
Barreaux 25 x 25 1,5mm. Montant intermédiaire 60x60x2mm <6ml et 80x80x2mm <8ml
Poteau de réception : poteau ou portique de 120 x 120mm
Finition: sablé métallisé selon RAL standard (9005-9010-5003-6005-3004)
Options : Finition: RAL hors standard, galvanisé
MOTORISATION POUR PORTAIL COULISSANT AUTOPORTE 8ML
Motorisation: moteur 220 volt (avec fin de course magnétique)
Déverrouillage à clé. Utilisation intensif.
Sécurité: Protection par trois jeux de cellules (intérieure et extérieure), une lampe clignotante,
un éclairage de zone et 6 bourrelets de sécurité actifs. (Alimentation par induction)
Armoire de commande avec : Freinage en fin d'ouverture et de fermeture
réglage de détection d'obstacle, ouverture partiel, fonction autotest pour les dispositifs de sécurité
CONFORMITE
Portail conforme à la norme de produit NF EN 13241-1.
Essais de type initiaux réalisés par l'organisme du CSTB rapport d'essai N° BV09-713/G
Chaque portail est livré avec une documentation technique (guide d'installation, de mise en
route, et le certificat de conformité).
(Prévoir longrine béton et peinture au sol)
TARIF 2012 (prix public HT départ usine)
PORTAIL AVEC COLONNE TECHNIQUE, PRE-MONTE ET PRE-CABLE PRÊT A POSER (UNE JOURNEE)
H1250
H1500
H1750
H2000
H2250
H2500
AUTOL3000
11 198 €
11 221 €
11 954 €
11 991 €
12 779 €
13 446 €
AUTOL4000
11 546 €
11 576 €
11 557 €
12 345 €
13 307 €
13 469 €
AUTOL5000
11 916 €
11 955 €
12 673 €
12 687 €
13 835 €
14 059 €
AUTOL6000
12 462 €
12 507 €
13 239 €
13 302 €
14 487 €
14 660 €
AUTOL7000
13 274 €
13 327 €
14 173 €
14 296 €
15 408 €
15 630 €
AUTOL8000
13 920 €
13 980 €
14 775 €
14 924 €
15 956 €
16 208 €
(Autoporté avec queue barreaudé) =
106 € (le ml)
MODELE AVEC COLONNE TECHNIQUE
OPTIONS POUR PORTAIL COULISSANT
Page 11
REFERENCE
LBP
TARIF
LAQUAGE
Portail brut -20%
P-20%
LPA
Portail en antirouille -15%
P-15%
LPC
Couleurs hors standard
300 euros
LSGAC
LAQUAGE SUR GALVANISATION A CHAUX
58 euros m2
PG2020
PANNEAU GRILLAGE 20 x 20 (sur barreaudage)
96 euros m2
PG2020SB
PANNEAU GRILLAGE 20 x 20 (sans barreaudage)
49 euros m2
TM
TOLE MICROPERFORE (dans le cadre)
120 euros ml
TMB
TOLE MICROPERFORE (en applique sur barreaudage)
190 euros ml
TPBT500
TOLE EN PARTIE BASSE
<500
113 euros ml
TPBT600
TOLE EN PARTIE BASSE
<600
156 euros ml
TPBT1000
TOLE EN PARTIE BASSE
<1000
222 euros ml
PTT
PORTAIL TOUT TOLE (dans le cadre)
106 euros m2
PTTB
PORTAIL TOUT TOLE (en applique sur barreaudage)
177euros m2
LD
LISSE DEFENSIVE
23 euros ml
PC
PRECABLAGE ECO 6ML ET ECO 9ML
(Attention pour le calcul des options de remplissage prévoir dimension passage + 1 ml pour les
portails coulissants sur rail et passage + 35% pour les portails autoportant)
PORTAIL COULISSANT AVEC TOLE MICROPERFORE ET LISSE DEFENSIVE
TOLE EN PARTIE BASSE
COLONNE TECHNIQUE TOP 12ML
PORTILLON ET GRILLE
Page 12
PORTILLON PIB (industriel)
Ossature 50X50X2, Barreaux 25X25X1,5. Gonds à réglage tridimensionnel pour ouverture à 180°
Chapeau sur poteau, 2 bouchons plastique, Serrure à canon européen locinox
Serrure à larder pour gache électrique Finition sablé métalisé laqué ou galvanisé à chaud sans peinture
LARGEUR
HAUTEUR
TARIF
REFERENCE
POTEAUX
PPIB1010
80X80
1000
1000
445 €
PPIB1012
80X80
1000
1250
493 €
PPIB1015
80X80
1000
1500
542 €
PPIB1017
80X80
1000
1750
566 €
PPIB1020
80X80
1000
2000
579 €
PPIB1022
80X80
1000
2250
723 €
PPIB1025
100X100
1000
2500
795 €
PPIB1510
80X80
1500
1000
511 €
PPIB1512
80X80
1500
1250
568 €
PPIB1515
80X80
1500
1500
623 €
PPIB1517
80X80
1500
1750
650 €
PPIB1520
80X80
1500
2000
665 €
PPIB1522
100X100
1500
2250
832 €
PPIB1525
100X100
1500
2500
914 €
(Prix unitaire ht)
PORTILLON PCB (collectif)
Ossature montant tube 60mm, tube 60X60X2mm, traverse tube 60X60X2mm, tube 60X30X2mm
Barreaudage en tube de 25mm, pivots roulement à bille de 60mm (portillon)
Finition sablé métalisé laqué ou galvanisé à chaud sans peinture (sans fer de lance)
LARGEUR
HAUTEUR
TARIF
REFERENCE
POTEAUX
PPCB1015
80X80
1000
1500
718 €
PPCB1020
80X80
1000
2000
770 €
PPCB1025
100X100
1000
2500
947 €
PPCB1515
80X80
1500
1500
879 €
PPCB1520
80X80
1500
2000
1 097 €
PPCB1525
100X100
1500
2500
1 342 €
(options, voir tarif portail CA5)
(Prix unitaire ht)
Motorisation portillon
GRILLE GPIB (industriel)
Cloture industriel sur mesure, 2 traverses en 50X50, barreaudage en 25X25
PRIX = 189 EUROS/M2 (Poteaux non compris)
GRILLE GPCB SUR MESURE (collectif)
4 traverses en 50X50, barreaux en tube de 25mm
(options, voir tarif portail CA5)
PRIX = 223 EUROS/M2 (Poteaux non compris)
POTEAUX
REFERENCE
POT10
POT12
POT15
POT20
POT22
POT25
1000
1250
1500
2000
2250
2500
HAUTEUR
P60X60
42 €
51 €
62 €
74 €
90 €
94 €
P80X80
78 €
90 €
100 €
119 €
135 €
146 €
(prévoir un poteau tous les 2 ml)
(Prix unitaire ht)
FINITION PORTILLON ET GRILLE, VOIR TARIF PORTAIL PIB ET PCB (fer de lance, tôle, etc…..)
OPTIONS
EMISSA
TITAN 350
VENT300
BS60
KMP
GACHES ELECTRIQUE LOCINOX
FERME PORTE MECANIQUE LOCINOX
VENTOUSE RECTANGULAIRE AVEC TRAPPE DE VISITE
ALIMENTATION SECOURUE POUR GACHES ET VENTOUSES
KIT MOTORISATION PORTILLON FACIL 24 VOLT
(Prix unitaire ht)
310 € (sans alimentation)
480 €
189 € (sans alimentation)
200 €
766 €
ACCESSOIRES
Page 13
POTEAUX METALLIQUES SABLE METALLISE PEINT OU GALVANISES
60X60
80X80
P1000
42 €
78 €
P1250
51 €
90 €
P1500
62 €
100 €
P1750
72 €
114 €
P2000
74 €
119 €
P2250
90 €
135 €
P2500
94 €
146 €
(Laquage sur galvanisation a chaud 58 Euros le M2)
100X100
90 €
103 €
132 €
158 €
164 €
196 €
204 €
120X120
108 €
143 €
173 €
197 €
201 €
237 €
264 €
150X150
152 €
182 €
226 €
278 €
290 €
331 €
343 €
200X200
454 €
540 €
560 €
657 €
690 €
(Prix unitaire ht)
ACCESSOIRES PORTAILS
REFERENCE
AB
PI
PC500
PC1500
TV
SLG
PRBP
TFP
DESIGNATION
Arrêtoire à bascule
Portillon incorporé
Potelet 500 ml avec embase à visser 60x60
Potelet 1500 ml avec embase à visser 100x100
Trappes de visite
Serrure avec gache pour portail manuel
Pivot roulement à bille pour portillon
Traverse fer plat 50X5 (prix au ml )
TARIF
41 €
125 €
92 € (avec trappe de visite)
214 € (avec trappe de visite)
37 €
176 €
120 €
60 €
(Prix unitaire ht)
ACCESSOIRES DE COMMANDES ET DE SECURITES
REFERENCE
MPSTP2EXP
MR2XP
ANT433
RADIOKEYB
GTSUITE
M2000PE
INT485W
MPSDT2
EASYBKW
MPROXMINI
MTAG
AR2B
BAT
BP/NO/NF
BE2
P14
BT3
FTC
BATKH
TH827
REL
V90
SWT
BJN25
APPB
DESIGNATION
Emetteur 2 canaux rolling code 433 MHZ
Récepteur bicanaux 1000 utilisateurs 433 mhz
Antenne orientable 433 mhz
Clavier numérique radio
1 Programmateur + GTKIT
Centrale 2000 utilisateurs 2 Lecteurs
Interface pour raccordement avec un PC
Emetteur 433 mhz 2 fonctions avec transpondeur
Clavier anti-vandale rétroéclairé, avec sortie wiegand
Lecteur de proximité
Tag de proximité
Alimentation 12V 2A pour rail DIN, chargeur batt. Incorporé
Batterie 12 volt 2 A
Bouton poussoir pose à encastrer
Contacteur à clé en pour pose à encastrer
Contacteur à clé pour pompier
Arrêt d'urgence
Paire de cellules anti-vandales orientable à 180°
Batterie pour armoire VIVAH (portail battant)
Horloge
Relais de puissance
Serrure 12V horizontal réversible à pêne basculant avec gâche
Carte pour gestion de deux automatismes coulissant en vis-à-vis
10 Plaques jaunes et noires 1000x250 (10 ml)
Armoire plexo pour portail battant
(Prix unitaire ht)
TARIF
39 €
114 €
32 €
92 €
422 €
346 €
130 €
41 €
181 €
144 €
9€
122 €
36 €
55 €
38 €
102 €
48 €
116 €
126 €
92 €
29 €
146 €
20 €
303 €
Nous consulter
DEVIS
Référence:
3 IMPASSE DE LA SUIFERIE
28630 LE COUDRAY
Tél: 02,37,33,07,79
Port: 06.48.38.92.79
Destinataire:
Société:
Adresse:
Ville:
Tél:
Fax:
Date:
[email protected]
Expéditeur:
RF
PORTAIL
(motorisé ou manuel)
MODELE
DIMENSIONS PASSAGE
FINITION
SENS OUVERTURE
POTEAUX
RAILS
POSE
ANGLE OUVERTURE
OPTIONS
X
(entre poteaux)
RAL
(Vue de l'extérieure)
FIXATION
(en tunnel ou applique)
PRIX NET HT
PRIX NET HT
PORTILLON
MODELE
DIMENSIONS PASSAGE
FINITION
SENS OUVERTURE
POTEAUX
X
(entre poteaux)
RAL
(Vue de l'extérieure)
FIXATION
PRIX NET HT
OPTIONS
PRIX NET HT
GRILLE OU CLOTURE
MODELE
DIMENSIONS PASSAGE
FINITION
POTEAUX
OPTIONS
X
RAL
FIXATION
QUANTITE
PRIX NET HT
ACCESSOIRES
PRIX NET HT
ADRESSE DE LIVRAISON
TOTAL
DEVIS VALABLE 30 JOURS
DELAI
8 SEMAINES (date de commande)
(6 SEMAINES APRES RETOUR DES PLANS SIGNE
REMISE
TRANSPORT
TOTAL NET HT
350 €
CROQUIS
ALLSAS
3 IMPASSE DE LA SUIFERIE
28630 LE COUDRAY
Tel : 02,37,33,07,79
[email protected]
