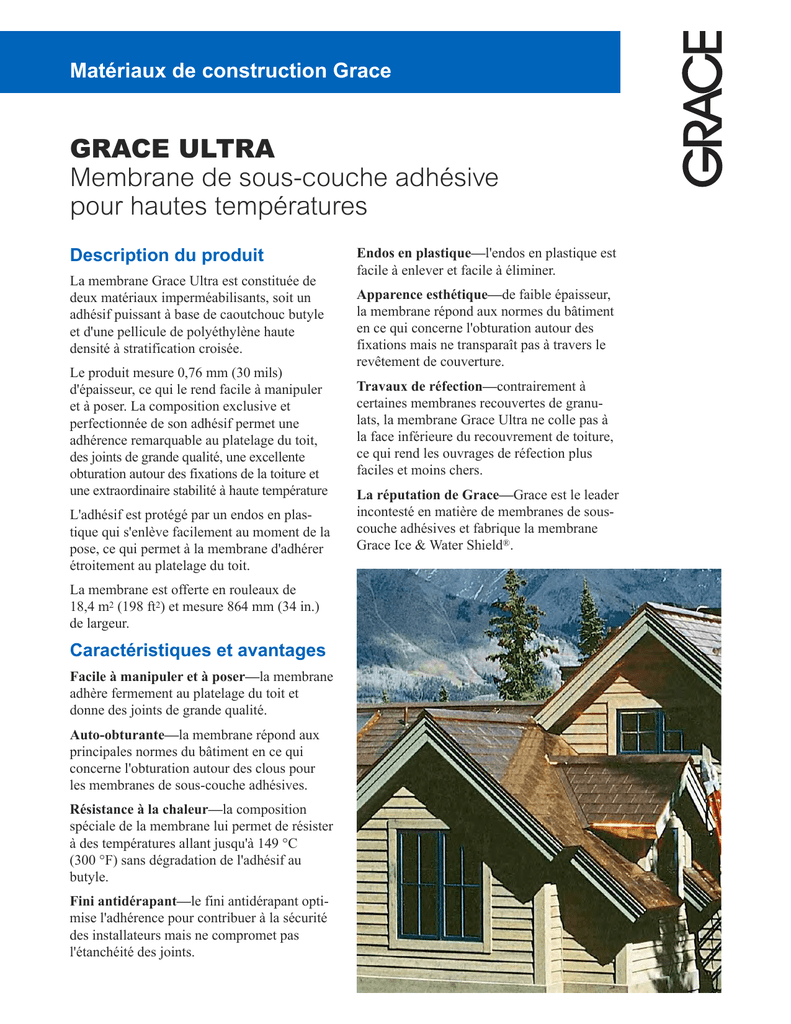

Membrane de sous-couche adhésive pour hautes températures
Matériaux de construction Grace
GRACE ULTRA
Membrane de sous-couche adhésive
pour hautes températures
Description du produit
La membrane Grace Ultra est constituée de
deux matériaux imperméabilisants, soit un
adhésif puissant à base de caoutchouc butyle
et d'une pellicule de polyéthylène haute
densité à stratification croisée.
Le produit mesure 0,76 mm (30 mils)
d'épaisseur, ce qui le rend facile à manipuler
et à poser. La composition exclusive et
perfectionnée de son adhésif permet une
adhérence remarquable au platelage du toit,
des joints de grande qualité, une excellente
obturation autour des fixations de la toiture et
une extraordinaire stabilité à haute température
L'adhésif est protégé par un endos en plastique qui s'enlève facilement au moment de la
pose, ce qui permet à la membrane d'adhérer
étroitement au platelage du toit.
La membrane est offerte en rouleaux de
18,4 m2 (198 ft2) et mesure 864 mm (34 in.)
de largeur.
Caractéristiques et avantages
Facile à manipuler et à poser—la membrane
adhère fermement au platelage du toit et
donne des joints de grande qualité.
Auto-obturante—la membrane répond aux
principales normes du bâtiment en ce qui
concerne l'obturation autour des clous pour
les membranes de sous-couche adhésives.
Résistance à la chaleur—la composition
spéciale de la membrane lui permet de résister
à des températures allant jusqu'à 149 °C
(300 °F) sans dégradation de l'adhésif au
butyle.
Fini antidérapant—le fini antidérapant optimise l'adhérence pour contribuer à la sécurité
des installateurs mais ne compromet pas
l'étanchéité des joints.
Endos en plastique—l'endos en plastique est
facile à enlever et facile à éliminer.
Apparence esthétique—de faible épaisseur,
la membrane répond aux normes du bâtiment
en ce qui concerne l'obturation autour des
fixations mais ne transparaît pas à travers le
revêtement de couverture.
Travaux de réfection—contrairement à
certaines membranes recouvertes de granulats, la membrane Grace Ultra ne colle pas à
la face inférieure du recouvrement de toiture,
ce qui rend les ouvrages de réfection plus
faciles et moins chers.
La réputation de Grace—Grace est le leader
incontesté en matière de membranes de souscouche adhésives et fabrique la membrane
Grace Ice & Water Shield®.
Utilisations recommandées
La membrane Grace Ultra peut s'employer comme
sous-couche sur les toits en pente afin de prévenir les
infiltrations dues à l’accumulation d’eau derrière les
amas de glace, ou à la pluie poussée par le vent, dans les
applications où la membrane doit résister à de hautes
températures durant de longues périodes de temps.
Résistance aux hautes températures
La membrane Grace Ultra est le produit à employer
dans toutes les applications où l'on doit bénéficier d'une
excellente résistance à la chaleur. De plus, Grace Ultra
est le produit tout désigné sous certains types de toitures
métalliques (celles comportant des panneaux de cuivre,
de zinc ou de Cor-Ten®). Ces toitures métalliques
transmettent facilement la chaleur à la membrane de
sous-couche, qui se trouve ainsi soumise à de fortes
températures. C'est l'entrepreneur et le spécificateur qui
devront choisir le niveau de performance nécessaire en
fonction des recommandations fournies.
Pluie poussée par le vent
Les toits inclinés ne sont pas étanches. Ils protègent les
édifices en évacuant l’eau de pluie. Le vent généré par
les tempêtes peut soulever la couverture des toits
inclinés, ce qui permet alors à la pluie de pénétrer sous
la couverture jusqu’au platelage non protégé, où elle
cause des infiltrations et des dégâts à la charpente.
La membrane Grace Ultra posée sous la couverture
des toits inclinés aide à empêcher la pénétration de la
pluie poussée par le vent jusqu’à la charpente. Pour
bénéficier d’une protection contre la pluie poussée par
le vent, il est recommandé de couvrir toute la toiture
avec la membrane Grace Ultra. Grace Ultra est un
pare-vapeur, et si l'on couvre toute la toiture il faut
prévoir une ventilation adéquate du toit.
Les amas de glace
Pour protéger contre les amas de glace, il convient de
coller la membrane Grace Ultra au bord du platelage
du toit, le long de l’avant-toit. La pose de la membrane
doit s’étendre jusqu’à un point du platelage au-dessus
de la zone d’accumulation de glace prévue la plus
élevée. Plusieurs variables influencent la hauteur des
amas de glace et donc la surface qui devra être
couverte de membrane. Il convient de consulter les
codes du bâtiment locaux. La hauteur des amas de
glace est également influencée par plusieurs autres
facteurs, notamment les conditions climatiques
(en particulier les chutes de neige annuelles), la pente,
les surplombs, les noues, la qualité de l’isolation et de
l’aération du toit et l’exposition (soleil ou ombre). En
plus de son utilisation le long de l’avant-toit, il est
aussi possible d’utiliser la membrane Grace Ultra pour
prévenir les infiltrations dans différentes zones de
risque, comme les noues, les rives de versants et les
pourtours de cheminées et de puits de lumière.
Utiliser Grace Ultra pour tous ces endroits
vulnérables
Toit à pente
Noue
Faîte
faible
Puits de
Cheminée
Débord
Arête
lumière
de toit
de toit
Débord
de toit
Lucarne
Rive de versant
Rive de
versant
confinée
Fenêtres à
rebords
Seuil
Angles
Portes
extérieures
Grace Ultra
Grace Vycor® Plus
Appui
Grace Vycor Deck Protector®
Solives de terrasse
Lambourde
Mise en œuvre
Préparation du support
Poser la membrane Grace Ultra directement sur un
support porteur continu, sec et propre. Les supports
convenables comprennent le contreplaqué, les
composites en bois, les madriers, le métal, le béton et
les revêtements de plaques de plâtre. Pour tous les
autres substrats, consulter le représentant Grace local.
Débarrasser le support de toute poussière, des clous
non fixés solidement et des anciens matériaux de
toiture. Enlever également les éléments en saillie.
S’assurer que les supports sont soutenus sur toute leur
superficie et qu’ils sont exempts de vides et en bon
état. Effectuer les réparations nécessaires avant de
poser la membrane.
Apprêter le béton, la maçonnerie et le DensGlass
Gold® avec le produit Perm-A-Barrier® WB. Enduire
d’apprêt Perm-A-Barrier WB les composites en bois
et les revêtements de plaques de plâtre si l’adhésivité
est insuffisante (consulter le bulletin technique numéro
12, Use on Oriented Strand Board (OSB) Roof
Sheathing). Appliquer l’apprêt Perm-A-Barrier WB à
raison de 6 à 8 m2/litre ( 250–350 ft2/gal). Il est inutile
d’employer un apprêt sur les autres supports jugés
convenables si ceux-ci sont propres et secs.
Pose de la membrane
Poser la membrane Grace Ultra par beau temps
lorsque la température de l’air, du support et de la
membrane est d’au moins 5 °C (40 °F). Poser le
recouvrement de toiture lorsque la température est
d’au moins 5 °C (40 °F).
Couper la membrane en longueurs de 3 à 5 m
(10–15 ft) et la réenrouler sans serrer. Retenir le bout
du rouleau avec un clou. Retirer l’endos antiadhésif
sur une longueur de 300 à 600 mm (1–2 ft ), aligner
la membrane et continuer à retirer l’endos. Appuyer
fermement à la main sur la membrane pour la coller au
support. Prévoir un recouvrement latéral d’au moins
90 mm (3.5 in.) et un recouvrement longitudinal d’au
moins 150 mm (6 in.). Dans le cas des noues et des
faîtes, retirer l’endos antiadhésif, centrer la membrane
sur le faîte ou la noue et appuyer sur la membrane pour
la coller au support. Commencer au centre de la noue
ou du faîte et au point le plus bas puis remonter le long
du toit.
La pose peut se faire également avec des rouleaux
complets. Dérouler une première section de 1 à 2 m
(3–6 ft), sans retirer l’endos antiadhésif. Aligner la
section et dérouler la membrane dans le sens désiré.
Couper l’endos sur le dessus du rouleau, dans le sens
transversal, en prenant soin de ne pas entailler la
membrane. Retirer une section de 150 mm (6 in.)
environ de l’endos en tirant dans le sens contraire de la
pose de la membrane afin de mettre à nu l’adhésif noir.
Tenir l’endos d’une main et dérouler la membrane sur
le support. De l’autre main, appuyer sur le dessus du
rouleau. S’arrêter régulièrement et appuyer fermement
sur la membrane pour la coller au support. Une fois la
lisière posée, réenrouler l’autre bout et enlever le reste
de l’endos pour terminer la pose.
Poser la membrane selon les règles de l’art, c’est-àdire de sorte que les joints repoussent l’eau. Toujours
travailler à partir du point le plus bas vers le point le
plus haut du toit. Poser la membrane dans la noue et
ensuite le long du débord de toit. Poursuivre les
travaux en remontant le long du toit. Il est possible de
poser la membrane à la verticale ou à l’horizontale.
Employer des clous galvanisés lisses pour fixer les
bardeaux afin d’obtenir une étanchéité optimale. En
règle générale, le clouage manuel fournit une
meilleure étanchéité que le clouage mécanique. Sur
les toits à forte pente, s'il est nécessaire de clouer la
membrane par temps chaud ou très froid, clouer la
membrane le long du bord et recouvrir les clous avec
la lisière suivante.
Pour assurer une protection contre les amas de glace,
poser la membrane de sorte qu’elle atteigne un point
du toit supérieur au niveau le plus élevé prévu de
l’eau, de la neige et des amas de glace sur les surfaces
verticales (lucarnes). Songer à ajouter une deuxième
épaisseur aux endroits vulnérables (p. ex. : le long du
débord de toit, dans les noues) sous les climats où de
gros amas de glace sont courants. Appliquer la
membrane sur toute la superficie du toit pour le
protéger de la pluie poussée par le vent. En réfection,
appliquer une nouvelle épaisseur de membrane Grace
Ultra directement sur la membrane Grace en place en
procédant de la manière habituelle.
Précautions et restrictions
• Ce produit est glissant lorsqu’il est mouillé ou glacé.
• Conformément aux règles, toujours porter un
dispositif de protection contre les chutes lors des
travaux réalisés sur une toiture.
• Les endos antiadhésifs sont glissants. Les retirer de
l’aire de travail dès que la membrane a été posée.
• Ne pas laisser la membrane exposée en permanence
aux rayons du soleil. Couvrir la membrane dans les
60 jours.
• Installer les larmiers métalliques et les bardeaux de
départ en bois par-dessus la membrane (consulter le
bulletin technique numéro 15, Roof Eave Application).
• Ne pas replier la membrane sur les rives du toit, sauf
si celles-ci sont munies d’un larmier, d’une gouttière
ou d’un solin.
• Ne pas installer ce produit sur les rives chanfreinées
des madriers.
• Ne pas poser la membrane directement sur un ancien
revêtement de toiture.
• Consulter le fabricant du système de toiture
métallique pour savoir si des conditions spéciales
doivent être respectées lorsque la membrane est
posée sous une toiture métallique. Ne pas installer
la membrane directement sous un recouvrement de
toiture très sensible à la corrosion (p. ex. : les recouvrements de zinc) sans prévoir une ventilation
convenable.
• Prévoir une isolation et une ventilation de toiture
convenables pour limiter l’accumulation de gros
amas de glace et la condensation. La membrane
Grace Ultra est un pare-vapeur.
• Réparer les fissures, les bâillements, les déchirures
et les dommages à la membrane avec une pièce de
membrane circulaire suffisamment grande pour
recouvrir la déchirure et déborder de 150 mm (6 in.)
autour de celle-ci. Poser un morceau de membrane à
tous les endroits où un dispositif de fixation a été
retiré et a laissé un trou. La membrane risque de ne
pas s’auto-obturer à ces endroits.
• Ne pas poser d’attaches à travers la membrane aux
endroits où celle-ci n’est pas soutenue (ex. : dans les
joints entre des panneaux porteurs adjacents).
• En raison de sa légère odeur de caoutchouc, ne pas
poser la membrane dans un endroit donnant sur
l’espace habitable.
• Ce produit est compatible avec les membranes
EPDM (consulter à ce sujet le bulletin technique
numéro 5, Chemical Compatibility). Ce produit sert
aussi pour effectuer les raccordements entre l'EPDM
et les autres sous-couches Grace.
• Ce produit n’est pas compatible avec les polysulfures,
le PVC souple ou les produits à forte concentration
de résine (brai). Pour obtenir plus de précisions,
consulter le bulletin technique numéro 5.
Données sur le produit
Longueur des rouleaux
Largeur des rouleaux
Superficie des rouleaux
Conditionnement
Poids des rouleaux
Rouleaux par palette
21,3 m (70 ft)
864 mm (34 in.)
18,4 m2 (198 ft2)
Caisses en carton ondulé
19,0 kg (42 lbs)
25
Caractéristiques de rendement
Propriété
Couleur
Épaisseur de la membrane
Résistance en traction, membrane
Allongement, membrane
Souplesse à basse température
Adhérence au contreplaqué
Perméance maximale
Poids max. du matériau après la pose
Adhésif
Valeur
Gris-noir
0,76 mm (30 mil)
1720 kN/m2 (250 psi)
250 %
Unaffected @ -29 °C (-20 °F)
525 N/m (3.0 lbs/in.)
2.9 ng/m2s Pa (0.05 Perms)
1.1 kg/m2 (0.22 lb/ft2)
À base de butyle
Méthode d’essai
ASTM D3767, méthode A
ASTM D412 (matrice C modifiée)
ASTM D412 (matrice C modifiée)
ASTM D1970
ASTM D903
ASTM E96
ASTM D461
Conformité aux normes
La membrane Grace Ultra répond aux normes
suivantes :
• International Conference of Building Officials (ICBO), rapport n° 3997 ;
• Underwriters Laboratories, Inc., R13399,
qualification de classe A pour la résistance
au feu sous les bardeaux en fibre de verre et
de classe C sous les bardeaux en feutre
organique ;
• Underwriters Laboratories Inc., « Classified
Sheathing Material », classe de résistance
au feu pour les assemblages de toiture
numéros P225, P227, P230, P237, P259,
P508, P510, P512, P514, P701, P711, P717,
P722, P723, P732, P734, P736, P742, P803,
P814, P818, P824.
www.graceconstruction.com
Soutien technique : composer le numéro sans frais (866) 333-3SBM (3726).
Grace Ice & Water Shield, Grace Tri-Flex, Basik, Perm-A-Barrier, Vycor et Vycor Deck Protector sont les marques déposées de W. R. Grace &
Co.-Conn.
Cor-Ten est une marque déposée détenue par USX Corporation.
DensGlass Gold est la marque déposée de Georgia-Pacific Corporation.
Nous espérons que les renseignements ci-dessus s’avéreront utiles. Ces renseignements sont basés sur des données et des connaissances
jugées véridiques et exactes. Ils sont soumis pour considération, étude et vérification, mais nous ne garantissons pas les résultats obtenus.
Veuillez lire toutes les déclarations, recommandations, suggestions et conditions de vente relatives aux produits que nous fournissons. Aucune
déclaration, recommandation ou suggestion ne doit être interprétée comme une incitation à commettre une contrefaçon de brevet quelconque.
W. R. Grace & Co.-Conn., 62 Whittemore Avenue, Cambridge, MA 02140 .
Au Canada, Grace Canada, Inc., 294 Clements Road West, Ajax, Ontario, Canada L1S 3C6.
Ce produit peut faire l’objet de brevets ou de brevets en instance.
Copyright 2011. W. R. Grace & Co.–Conn.
UL-005S FR
Imprimé aux États-Unis
7/11
FA/PDF
