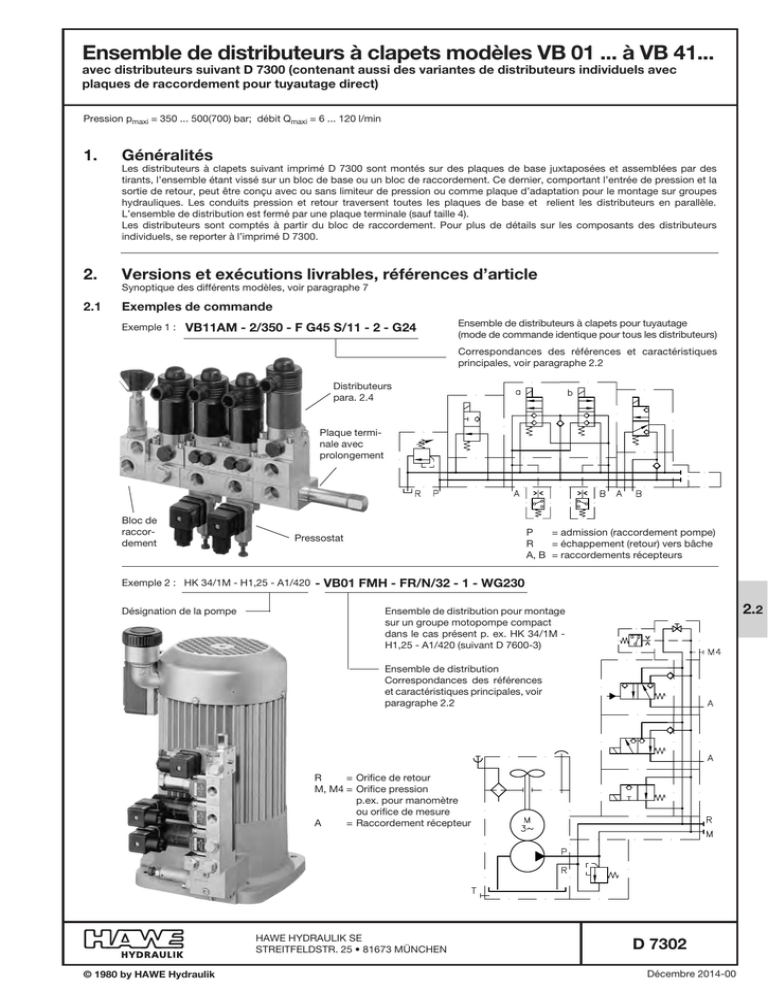

Ensemble de distributeurs à clapets modèles VB 01 ... à VB 41...
avec distributeurs suivant D 7300 (contenant aussi des variantes de distributeurs individuels avec
plaques de raccordement pour tuyautage direct)
Pression pmaxi = 350 ... 500(700) bar; débit Qmaxi = 6 ... 120 l/min
1.Généralités
Les distributeurs à clapets suivant imprimé D 7300 sont montés sur des plaques de base juxtaposées et assemblées par des
tirants, l’ensemble étant vissé sur un bloc de base ou un bloc de raccordement. Ce dernier, comportant l’entrée de pression et la
sortie de retour, peut être conçu avec ou sans limiteur de pression ou comme plaque d’adaptation pour le montage sur groupes
hydrauliques. Les conduits pression et retour traversent toutes les plaques de base et relient les distributeurs en parallèle.
L’ensemble de distribution est fermé par une plaque terminale (sauf taille 4).
Les distributeurs sont comptés à partir du bloc de raccordement. Pour plus de détails sur les composants des distributeurs
individuels, se reporter à l’imprimé D 7300.
2.
2.1
Versions et exécutions livrables, références d’article
Synoptique des différents modèles, voir paragraphe 7
Exemples de commande
Exemple 1 :
VB11AM - 2/350 - F G45 S/11 - 2 - G24
Ensemble de distributeurs à clapets pour tuyautage
(mode de commande identique pour tous les distributeurs)
Correspondances des références et caractéristiques
principales, voir paragraphe 2.2
Distributeurs
para. 2.4
Plaque terminale avec
prolongement
Bloc de
raccordement
Exemple 2 : HK 34/1M - H1,25 - A1/420
Désignation de la pompe
P
= admission (raccordement pompe)
= échappement (retour) vers bâche
R
A, B = raccordements récepteurs
Pressostat
- VB01 FMH - FR/N/32 - 1 - WG230
2.2
Ensemble de distribution pour montage
sur un groupe motopompe compact
dans le cas présent p. ex. HK 34/1M H1,25 - A1/420 (suivant D 7600-3)
Ensemble de distribution
Correspondances des références
et caractéristiques principales, voir
paragraphe 2.2
=Orifice de retour
R
M, M4=Orifice pression
p.ex. pour manomètre
ou orifice de mesure
A
=Raccordement récepteur
HAWE Hydraulik SE
STREITFELDSTR. 25 • 81673 MÜNCHEN
© 1980 by HAWE Hydraulik
D 7302
Décembre 2014-00
D 7302 page 2
2.2
Références d’article et caractéristiques communes
VB11AM - 2/350- FG45S/11- 2- G24
VB01FMH
- FR/N /32- 1- WG230
Schémas de raccordement
(correspondances
des références et
accessoires, voir
para. 2.4)
voir
plaque
terminale
para. 2.3
Le trait oblique sépare les distributeurs
(référence) en fonction du mode de
commande utilisé. Dans cet exemple,
distributeur FR à commande M, distributeur N à commande H.
(Exemple 1 suivant para. 2.1)
(Exemple 2 suivant para. 2.1)
Tableau 4 : Dimensions de raccordement
1
Références
Raccordement ISO 228/1
1)
2
3
4
5
1/4”gaz 3/8”gaz1/2”gaz 3/4”gaz 1”gaz
pour ensemble de distribution VB01..
VB11.. VB21.. VB31.. VB41..
VB11..VB21.. VB31.. VB41..
Tableau 3 : Commande des distributeurs
M
Série
Référence
Mode de
commande et
schémas de
raccordement
Tension nominale :
G 12
= 12V CC
= 24V CC
G 24
WG 230= 230V CA
50 Hz
Magnétique
autres commandes possibles
T
K
H
P
hydraul.
pneum.
Galet
Poussoir
VB 01
à
VB 31
VB 11
VB 21
VB 31
VB 11
VB 21
VB 31
VB 11
VB 21
F
D
Levier
Bouton
tournant
Autres
caractéristiques
voir D 7300
VB 01
à
VB 41
livrables pour
VB 11
VB 21
VB 31
VB 11
VB 21
Tableau 2 : Bloc de raccordement ou plaque intermédiaire
A .-1/...
A .-2/...
A .-3/...
A .-4/...
Pression en bar,
par ex. AM-2/230
Référence et
version 16)
livrable pour
ensemble de
distribution
Limiteur Carter de
de
ressort
pression
VB 01
à
VB 41
à tarage
fixe
réglable
VB 01
à
VB 31
à tarage
fixe
convient pour pompe
Type de
raccordement
VB 01 à VB 31 : Montage sur
Zinc moulé
tuyauterie
sous pression
VB 41 : Acier
Acier 2)
suivant imprimé
schéma de raccordement
quelconque,
toutes les pompes
suivant
catalogue HAWE
(voir remarque
ci-dessous !)
A.-1(3)/...
réglable
A .-5
VB 01
à
VB 41
sans
C
8)
VB 01
VB 11
VB 21
sans
Mont. sur réserv.
D6 à D30
B6 à B40
R..
Z..
RZ..
D 6010 H etc. 3)
D 6820
D 6910 H
D
8)
VB 11
VB 21
VB 31
Limiteur de pression
dans le bloc de
raccordement sur le
groupe hydraulique
Mont. sur réserv.
D50
B50 et B75
R..
Z..
D 6010 H
D 6820 5)
D 6010 H 4)
D 6820 5)
E
VB 31
Mont. sur réserv.
D100 et D250
B100 à B400
R..
Z..
F
VB 01
VB 11
VB 21
Mont. sur réserv.
10)
HK.. D 7600-...
MP.. D 7200 H
F1
G
Mont. sur réserv.
VB 11
VB 21
Tableau 1 : Ensemble de distribution (modèle de base, taille et embase)
Référence
11)
F
F1
HC.. D 7900
HCG.. D 7900 G
FP.. D 7310
VB 01
9)
A.-2(4)/...
VB 01 VB 11 VB 21 VB 22
VB 31 VB 41
Pression
(bar)
500
700
500
700
400
350
pmaxi
Débit
(l/min)
Qmaxi env.
6
12
25
25
65
120
Débit pompe
adm. 12)
$6
5 ...
...12
11 ...
... 25
11 ...
... 25
20 ...
... 60
> 60
MP.. D 7200 H 7)
RZ.. D 6910 H 7)
VB 11
VB 21 :
Montage
direct
Remarque importante :
Le choix de la taille des distributeurs dépend non seulement du débit des pompes mais du débit total maximal
possible du système. Suivant la nature du récepteur (vérin
à double effet à surfaces utiles différentes) le débit total
peut dépasser le débit des pompes, p.ex. pendant le retrait
du piston ou en cas de montage différentiel. La taille des
distributeurs doit alors être choisie en fonction de ce débit.
D 7302 page 3
1)
Pour raccord à tuyauter avec embout fileté de forme B DIN 3852 feuillet 2
Uniquement en cas de pointes de pression dans la canalisation retour (> 20 bar), p.ex. coups de bélier consécutifs à la décompression
d’un récepteur doté d‘un effet accumulateur
3) Sur les groupes hydrauliques avec deux orifices pression selon imprimés D 6010 DB, D 6010 S avec nombre de distributeurs limité pour
P1 et distributeurs en dehors du couvercle pour P2, utiliser de préférence la version VB...A...
4) Pour débits < 17 l/min, les distributeurs sont trop grands
Utiliser plutôt VB 21A.. ou VB 11A.. en dehors de la pompe
5) Avec les pompes Z, il peut être plus avantageux d’utiliser des distributeurs à tiroir à cause des pressions faibles
2)
7)
8)
9)
10)
11)
12)
13)
14)
16)
VB 21G.. pour débits > 10 l/min jusqu’à 25 l/min; VB 11G.. pour débits < 10 l/min
Pas avec pressostat supplémentaire sur le distributeur (paragraphe 2.4.2)
Montage sur blocs de raccordement A51/.. à A61/.. (suivant D 6905 A) ou valve à deux étages NE21 (suivant D 7161)
En combinaison avec blocs de raccordement A... suivant D 6905 A et D 6905 AF/1 la pression maximale dépend du schéma d’écoulement et du mode de commande, voir à ce sujet D 7300 paragraphes 2 et 3.1
La pression maximale dépend du schéma d’écoulement et du mode de commande, voir à ce sujet D 7300 paragraphes 2 et 3.1
Lorsque les débits de pompe se situent aux environs de Qmaxi, tenir compte des pertes de charge suivant D 7300
VB 41 sans plaque terminale, canaux P et R fermés sur le dernier module de distributeur
En cas de combinaison de deux pressostats, la référence /65 (1. pressostat 36, 2. pressostat 35) n’est pas admise en raison du risque
de confusion avec la référence pour un pressostat 365 (aussi /65), utiliser ici /56 (1. pressostat 35; 2. pressostat 36)
Autres plaques intermédiaires références S et L pour montage d’ensembles de distribution VB 11 sur groupes hydrauliques pneumohydrauliques modèle LP voir D 7280 H
2.3
Plaques terminales
Référence
pour le montage de 13)
VB 01
VB 11
VB 21
VB 31
(sans référence)
/2
/02
/002
/3
/4
/5
/6
/65
(dessins cotés voir para. 3.1 et 3.2)
