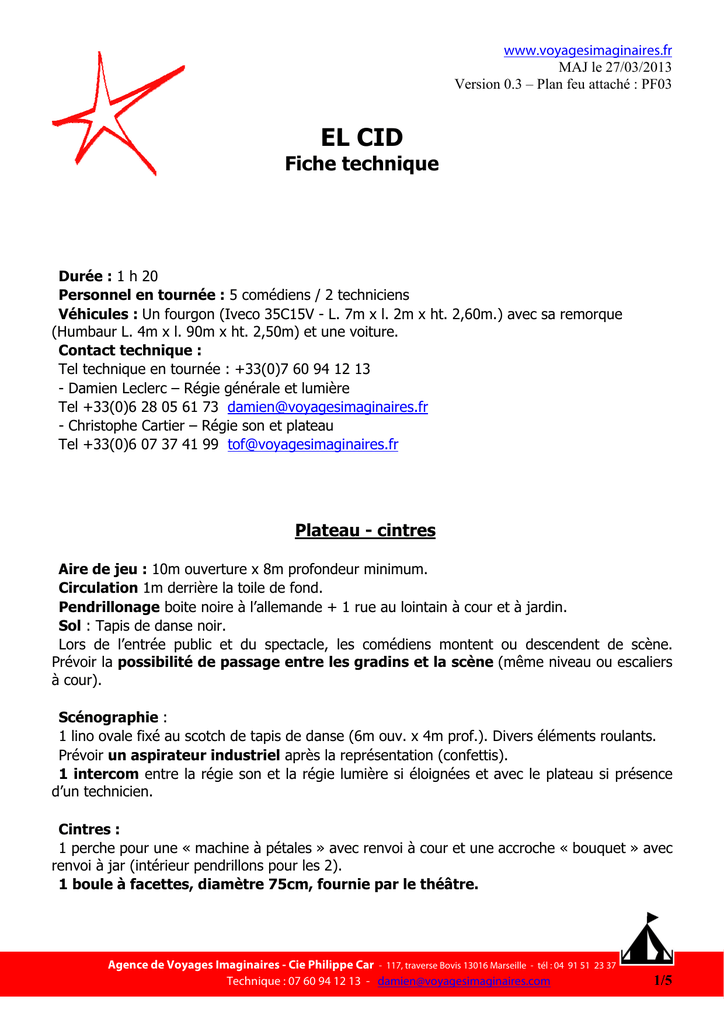

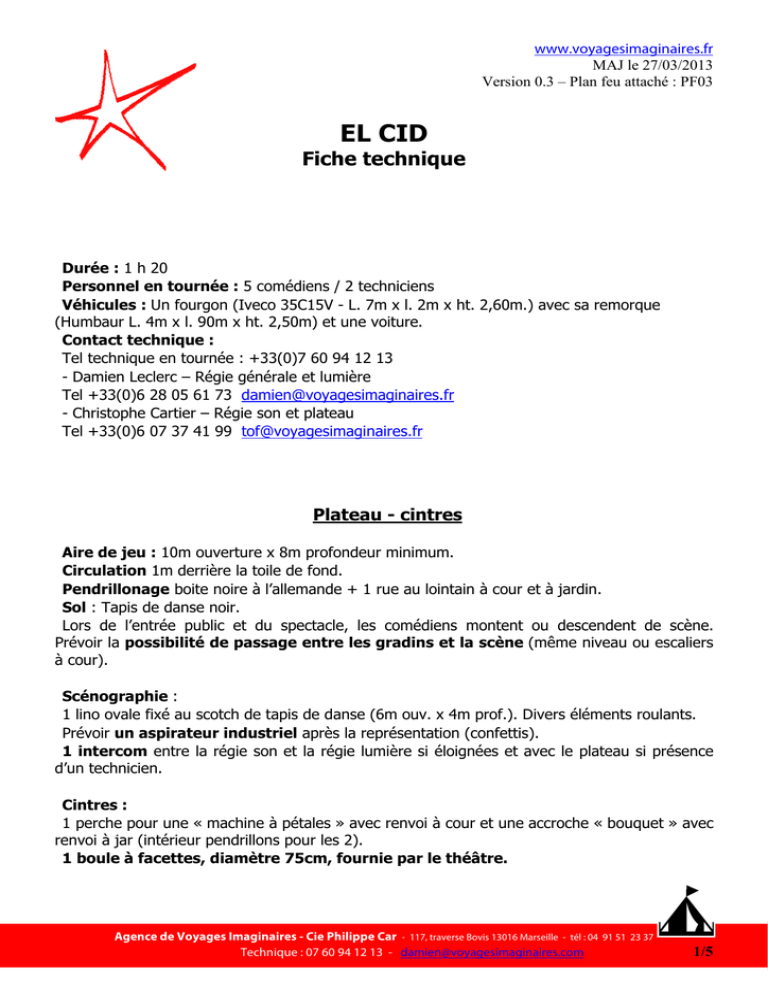

MAJ le 27/03/2013
Version 0.3 – Plan feu attaché : PF03
EL CID
Fiche technique
Durée : 1 h 20
Personnel en tournée : 5 comédiens / 2 techniciens
Véhicules : Un fourgon (Iveco 35C15V - L. 7m x l. 2m x ht. 2,60m.) avec sa remorque
(Humbaur L. 4m x l. 90m x ht. 2,50m) et une voiture.
Contact technique :
Tel technique en tournée : +33(0)7 60 94 12 13
- Damien Leclerc – Régie générale et lumière
Tel +33(0)6 28 05 61 73 [email protected]
- Christophe Cartier – Régie son et plateau
Tel +33(0)6 07 37 41 99 [email protected]
Plateau - cintres
Aire de jeu : 10m ouverture x 8m profondeur minimum.
Circulation 1m derrière la toile de fond.
Pendrillonage boite noire à l’allemande + 1 rue au lointain à cour et à jardin.
Sol : Tapis de danse noir.
Lors de l’entrée public et du spectacle, les comédiens montent ou descendent de scène.
Prévoir la possibilité de passage entre les gradins et la scène (même niveau ou escaliers
à cour).
Scénographie :
1 lino ovale fixé au scotch de tapis de danse (6m ouv. x 4m prof.). Divers éléments roulants.
Prévoir un aspirateur industriel après la représentation (confettis).
1 intercom entre la régie son et la régie lumière si éloignées et avec le plateau si présence
d’un technicien.
Cintres :
1 perche pour une « machine à pétales » avec renvoi à cour et une accroche « bouquet » avec
renvoi à jar (intérieur pendrillons pour les 2).
1 boule à facettes, diamètre 75cm, fournie par le théâtre.
Agence de Voyages Imaginaires - Cie Philippe Car - 117, traverse Bovis 13016 Marseille - tél : 04 91 51 23 37
Technique : 07 60 94 12 13 - [email protected]
1/5
www.voyagesimaginaires.fr
MAJ le 27/03/2013
Version 0.3 – Plan feu attaché : PF03
Effets de scène :
Utilisation de poudre de mèche noire nue, fumée lente, papier flash et coton flash pour des
effets de scène, allumage par briquet. Ces artifices ne nécessitent pas de K4. Les accessoires et
décors sont ignifugés M1.
Lumière
Gradateurs : 60 circuits 3 kW, compatible DMX 512.
Régie : La compagnie tourne avec son jeu d’orgues (PC + logiciel Proscenium)
Installation des régies son et lumière en salle.
Salle : La lumière en salle doit être sur un circuit graduable à la console. Prévoir sinon 4
cycliodes supplémentaires et une ligne dédiée.
Matériel à fournir :
- 12 PC 1000W
- 14 Pars 64 CP62
- 13 découpes type 614 SX
- 4 pieds de projecteur pour découpes 1kw (circuits 48, 49, 51, 52) si elles ne peuvent être
montées sur lisses latérales (hauteur : 2m).
- Eclairage coulisses
- Gélatines : 8 x LF 106 format PAR
7 x LF 202 format 614
11 x LF 202 format PC 1kW
11 x Rosco 119 format PC 1kW
Fourni par la Cie :
- 6 Clay Packy Alpha Spot 300 HPE
- 6 barres led RGB
- 12 PARs led RGB
- 2 émetteurs DMX Wireless
- 1 machine à brouillard
- 1 console lumière sur PC
Agence de Voyages Imaginaires - Cie Philippe Car - 117, traverse Bovis 13016 Marseille - tél : 04 91 51 23 37
Technique : 07 60 94 12 13 - [email protected]
2/5
www.voyagesimaginaires.fr
MAJ le 27/03/2013
Version 0.3 – Plan feu attaché : PF03
Loges - Catering :
Pour 5 personnes avec miroirs et 5 serviettes de toilette. Prévoir également un lieu de travail
avec disponibilité d’internet pour les régisseurs et le metteur en scène.
Prévoir un catering (fruits frais et secs, biscuits, chocolat, pain, fromage, charcuterie, sodas,
boissons de qualité: jus de fruit bio, vin, café, thé, bières…) pour 7 personnes.
Prévoir un petit catering et des bouteilles d’eau pour l’équipe dès le jour du montage.
Son
Sont repris : 1 clavier (avec retour HF), 1 guitare, 1 oud, 1 mic cravate et 1 micro main, tout
en HF. Les bandes son sont envoyés par le clavier et par un séquenceur en régie.
Régie : Installation de la régie son en salle indispensable, à côté de la régie lumière si possible.
La diffusion du son se fait sur 2 plans : face et lointain. La façade sera retardée par rapport à la
distance du plan de diffusion lointain.
Diffusion : La puissance de diffusion devra être adaptée à la salle, la couverture de salle la plus
homogène possible.
Matériel à fournir :
Plan lointain – retours : 2 Enceintes de type MTD 115 ou équivalents sur 2 canaux d’ampli,
suspendues (3m) devant le fond au lointain à 6m d’ouverture.
Plan face : suivant la salle.
En régie : 4 égaliseurs 31 bandes (face et lointain)
2 pieds de micro
Fourni par la Cie :
- 1 micro cravate
- 1 micro main Shure SLX2
- 4 émetteurs Shure SLX1
- 6 récepteurs Shure SLX4
- 1 ear monitor Shure PSM 200
- 1 console Yamaha 01V96
- 1 sampler Rolland
- 2 DI box
Agence de Voyages Imaginaires - Cie Philippe Car - 117, traverse Bovis 13016 Marseille - tél : 04 91 51 23 37
Technique : 07 60 94 12 13 - [email protected]
3/5
www.voyagesimaginaires.fr
MAJ le 27/03/2013
Version 0.3 – Plan feu attaché : PF03
Costumes
La présence d’une habilleuse est impérative le jour du montage et toutes les 2 représentations.
Une fiche d’entretien des différents costumes lui sera transmise par les régisseurs.
Si le lieu accueillant ne possède pas de machine à laver ou autre, le nettoyage peut se faire au
pressing avec les recommandations et la fiche d’entretien fournies. Pas de laverie.
Les costumes doivent être disponibles au plus tard le jour de la représentation à 14h.
TABLES NOMADES (si prévues après le spectacle) :
Dans le cadre d’une installation de TABLES NOMADES, un repas préparé par une cuisinière
est servi à une partie du public qui aura pris le soin de réserver. La compagnie se déplace avec
une cuisine en kit qui peut être installée selon les lieux dans une cuisine, au bar du théâtre ou
dans un foyer. Dans tous les cas, prévoir d’installer la cuisine des Tables Nomades dans un lieu
avec un plan de travail, un point d’eau et 3 circuits 16A (four et plaques électriques fournis). La
cuisinière de la compagnie arrive avec l’équipe technique, le matin du jour du montage.
Elle assure les repas de la compagnie, mais cela ne dispense pas le théâtre de fournir un
catering en loges. Fin du service des Tables nomades, démontage et chargement de la cuisine
après le service et la restauration de la compagnie vers 01h du matin.
Agence de Voyages Imaginaires - Cie Philippe Car - 117, traverse Bovis 13016 Marseille - tél : 04 91 51 23 37
Technique : 07 60 94 12 13 - [email protected]
4/5
www.voyagesimaginaires.fr
MAJ le 27/03/2013
Version 0.3 – Plan feu attaché : PF03
PLANNING PREVISIONNEL pour représentation à 20h30
J-1 (un prémontage lumière est demandé si possible) :
9h-13h : Déchargement, montage lumière et plateau.
14h-18h : Montage son, fin montage et réglage lumière trad.
19h-23h : Réglages son et début réglage lumière autos.
Personnel J-1
R son
R.lum
Electros
R Plateau
Machinistes
Habilleuse
9h-13h
1
2
1
2
1
14h-18h
1
1
2
1
1
19-23h
1
1
1
Jour J :
9h-13h : Fin réglage lumière autos, niveau et conduite lumière, finitions plateau et balances.
14h-18h : Répétitions, fin niveau et conduites son et lumière.
18h-19h : Mise, nettoyage plateau.
20h15 : Ouverture au public - Durée de la représentation : 1h20
Personnel jour J
R son
R.lum
Electros
R Plateau
Machinistes
Habilleuse
9h-13h
1
1
14h-19h
1
1
1
1
20h-00h
1
1
1
1
2
Démontage et chargement : Il se fait à l’issue de la représentation, prévoir 2h30.
Agence de Voyages Imaginaires - Cie Philippe Car - 117, traverse Bovis 13016 Marseille - tél : 04 91 51 23 37
Technique : 07 60 94 12 13 - [email protected]
5/5
Fix 16
51
50
SOL
Fix 17
Fix 18
240
41 42 250 43 44
260
LED
LED
LED
106
Fix 14
220
106
106
106
430
LED
52
Fix 15
230
455
Fix 35
LED
Fix 36
Fix 12
Fix 13
200
31
32
33
35
210
34
LED
LED
380
106
Fix 33
106
106
405
106
Fix 34
25
LED
LED
180
202
#119
Fix 10
202
#119
D
150
SOL
21
46
09
10
330
202
#119
202
#119
11
12
Fix 11
170
24
Fix 32
120 Fix 05
Fix 09
47
49
125 Fix 06
202
#119
105
13
Fix 01
D
355
Fix 08
202
#119
100
LE
22 160 23
Fix 31
115 Fix 04
48
20
190
202
#119
LED
LE
Fix 07
202
#119
14
Fix 02
110
Fix 03
PALAIS
CARLO
142 LED
137 STRIP
02
01
16
202
202
202
202
202
202
03
04
05
06
07
08
Agence de VOYAGES IMAGINAIRES
- 6 BAR LED RGB
- 13 DEC 614 SX
- 12 PAR LED RGB
- 14 PAR 64 CP 62
15
- 12 PC 1kw
- 01 FRESNEL 2kw
- 6 ALPHA SPOT HPE 300
17
18
BALISE RGB
131 PHARE 270 290 310
132 CLIGNO 275 295 315
280 300
134 STRIP
285 305
55 FOG
202
#119
202
#119
BUMPER CAR
SMOKE
202
202
#119
SOL
Conçu par : [Julo Etiévant ]
Nom du fichier :
El Cid PF03.ai
EL
Date :
27 mars 2013
CID
Plan de FEU
