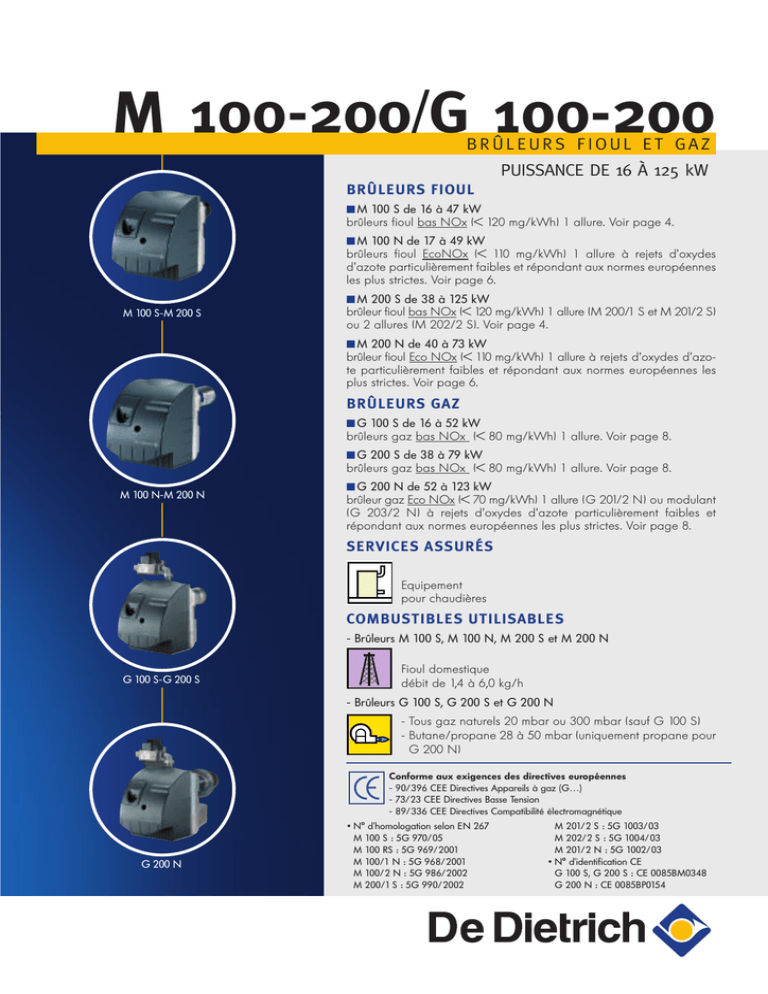

Feuillet technique M100-200 / G100-200

M 100-200/G 100-200
BRÛLEURS FIOUL ET GAZ
PUISSANCE DE 16 À 125 kW
BRÛLEURS FIOUL
■ M 100 S de 16 à 47 kW
brûleurs fioul bas NOx (< 120 mg/kWh) 1 allure. Voir page 4.
■ M 100 N de 17 à 49 kW
brûleurs fioul EcoNOx (< 110 mg/kWh) 1 allure à rejets d’oxydes
d’azote particulièrement faibles et répondant aux normes européennes
les plus strictes. Voir page 6.
M 100 S-M 200 S
■ M 200 S de 38 à 125 kW
brûleur fioul bas NOx (< 120 mg/kWh) 1 allure (M 200/1 S et M 201/2 S)
ou 2 allures (M 202/2 S). Voir page 4.
■ M 200 N de 40 à 73 kW
brûleur fioul Eco NOx (< 110 mg/kWh) 1 allure à rejets d’oxydes d’azote particulièrement faibles et répondant aux normes européennes les
plus strictes. Voir page 6.
BRÛLEURS GAZ
■ G 100 S de 16 à 52 kW
brûleurs gaz bas NOx (< 80 mg/kWh) 1 allure. Voir page 8.
■ G 200 S de 38 à 79 kW
brûleurs gaz bas NOx (< 80 mg/kWh) 1 allure. Voir page 8.
M 100 N-M 200 N
■ G 200 N de 52 à 123 kW
brûleur gaz Eco NOx (< 70 mg/kWh) 1 allure (G 201/2 N) ou modulant
(G 203/2 N) à rejets d’oxydes d’azote particulièrement faibles et
répondant aux normes européennes les plus strictes. Voir page 8.
SERVICES ASSURÉS
Equipement
pour chaudières
COMBUSTIBLES UTILISABLES
- Brûleurs M 100 S, M 100 N, M 200 S et M 200 N
G 100 S-G 200 S
Fioul domestique
débit de 1,4 à 6,0 kg/h
- Brûleurs G 100 S, G 200 S et G 200 N
- Tous gaz naturels 20 mbar ou 300 mbar (sauf G 100 S)
- Butane/propane 28 à 50 mbar (uniquement propane pour
G 200 N)
Conforme aux exigences des directives européennes
- 90/396 CEE Directives Appareils à gaz (G…)
- 73/23 CEE Directives Basse Tension
- 89/336 CEE Directives Compatibilité électromagnétique
G 200 N
• N° d’homologation selon EN 267
M 100 S : 5G 970/05
M 100 RS : 5G 969/2001
M 100/1 N : 5G 968/2001
M 100/2 N : 5G 986/2002
M 200/1 S : 5G 990/2002
M 201/2 S : 5G 1003/03
M 202/2 S : 5G 1004/03
M 201/2 N : 5G 1002/03
• N° d’identification CE
G 100 S, G 200 S : CE 0085BM0348
G 200 N : CE 0085BP0154
PRÉSENTATION DE LA GAMME
Les brûleurs fioul ou gaz des gammes M 100, M 200 et G 100,
G 200 sont des brûleurs 1 allure, 2 allures ou modulant de petite puissance particulièrement compacts et silencieux, conçus
pour obtenir de hauts rendements et une grande qualité de
combustion. Ils sont prévus pour l’utilisation sur toute chaudière
quelque soit sa marque, mais bénéficient d’un équipement parfaitement adapté aux chaudières De Dietrich de la gamme
GT 120, GT 220 et Premys.
LEURS POINTS FORTS
• Aéraulique puissante DUO-PRESS® assurant :
- un meilleur comporteemnt au démarrage en permettant de
vaincre de fortes contre pressions au foyer et une stabilisation
rapide de la flamme
- une combustion propre grâce à des pressions d’air élevées
- une grande stabilité de combustion dans le temps.
PRINCIPE DU SYSTEME DUO-PRESS®
Le ventilateur aspire l’air pour le refouler sous pression dans
la tête de combustion. L’air comburant est aspiré dans la
chambre 1 séparée de la chambre 2 par le déflecteur 3. La
pression statique dans la chambre 1 étant très élevée, l’air
entraîné par la turbine prend une force importante qui lui
permettra de vaincre la contre pression du foyer de la chaudière. La partie de cet air qui n’acquiert par une énergie suffisante, est ramenée dans la turbine grâce à la zone dépressionnaire qui se crée dans la chambre 2. L’air ainsi réinjecté
est à nouveau accéléré par la turbine, et entraîné vers la tête
de combustion.
Avantages
Le système DUO-PRESS® permet d’atteindre des niveaux de
pression très élevés pour des flux d’air faibles et ainsi de
vaincre facilement les contre-pressions élevées à chaque
démarrage du brûleur. En outre ce système de ventilation est
peu sensible aux variations atmosphériques en fournissant
d’excellentes performances même en altitude.
Pression au ventilateur
mbar
20
15
Système DUOPRESS ®
2
10
3
1
5
Ventilateur
conventionnel
0
0
8802F080
2
20
40
60
80
100
Débit d'air
m 3 /h
8802F023
PRÉSENTATION DE LA GAMME (SUITE)
LEURS POINTS FORTS (SUITE)
• Une grande qualité de combustion grâce à :
- une plage de fonctionnement très large
- de faibles émissions d’oxydes d’azote :
M 100 S, M 200 S : NOx < 120 mg/kWh
M 100 N, M 200 N : NOx < 110 mg/kWh
G 100 S, G 200 S : NOx < 80 mg/kWh
G 200 N : NOx < 70 mg/kWh
par une géométrie de tête adaptée
• Faible niveau sonore grâce :
- à la conception du caisson d’air associé à un guidage de
l’air à l’entrée du tube de flamme
- à la présence d’un joint silicone de découplage acoustique
au niveau de la platine porte composants
- à une volute en fonte d’aluminium de forte épaisseur
L’ensemble permet d’obtenir un confort acoustique unique
avec un niveau sonore inférieur de 3 à 5 dB(A) par rapport
aux autres brûleurs du marché.
8802Q029
• Mise en œuvre et maintenance facilitées :
Poignée de
manutention
Ligne gicleur
Platine en
position
horizontale
de service
Clé livrée
Joint silicone
de découplage
acoustique
Pied support
8802Q027
- poignée de manutention
- 2 pieds support permettant de le poser pa terre
- clé unique logée à l’arrière du brûleur et permettant toutes
les opération de réglage et d’entretien : volet d’air, tête de
combustion, pompe fioul pour M 100 S et M 200 S, pression
gaz pour G 100 S et G 200 S
- position de maintenance obtenue de façon rapide grâce
8802Q026
aux 4 vis de verrouillage rapide de la platine porte-composants ou aux pattes de maintien de la platine sur les vis de
positionnement de la volute
- raccordement par prise pré-câblée au standard européen
- test et préréglage à chaud de chaque brûleur en usine
- facilité de réglage du volet d’air et de la tête de combustion
pour une adaptation optimale à chaque installation.
3
BRÛLEURS FIOUL M 100 S, M 200 S
TABLEAU DES CARACTÉRISTIQUES TECHNIQUES
Modèle
M 100 RS*
m 100/1 S
M 100/2 S
M 200/1 S
M 201/2 S
M 202/2 S
(2 allures)
22-33
1,85-2,80
28
US Gal/h
16-31
1,35-2,60
22
123/1203
124/1204
CA 27
0,50/60°S
CA 27
0,55/60°S
29-47
2,45-4,00
33
125/1205
126/1206
CA 35
0,65/45°S
38-71
3,21-6,00
60
224/2204
225/2205
1,25/45°S
60-124
5,07-10,47
75
226/227/
228
GT 334
1,50/45°S
55**/80-125
4,6/6,7-10,5
55**/80
226, 227/228
(4)
GT 334
1,25/45°S
US Gal/h
-
-
-
0,85/60°S
1,75/45°S
1,50/45°S
W
W
kg
215
90
12
185
90
12
185
90
12
215
120
12
245
150
17
250
150
18
Puissance brûleur (5)
Débit fioul (1)
Puissance préréglée
Peut équiper les chaudières
kW
kg/h
kW
GT
Gicleur prémonté
Gicleur supplémentaire
livré avec le brûleur
Puissance maxi absorbée
Puissance moteur (2)
Poids net
124/1204
*brûleur avec réchauffeur ** puissance mini en 1ère allure
(1) Viscosité maximale 6,0 mm2/s à 20°C (2) 230 V mono (4) pour GT 226, 227, 228 équipées des tableaux B2 et D + AD 217 uniquement
(5) puissance à une altitude de 400 m et à une température de 20°C
DIMENSIONS PRINCIPALES (mm et en pouces)
M 200/1 S
M 100 RS, M 100/1 S, M 100/2 S
M 200/1 S
259
485
465
3°
315
259
90-150
315
0-60
80 170
3°
ø120
0 90
4xM8
ø90
ø90
334
334
ø150
224
ø120
224
M8
ø120
4xM8
ø150
8802F021D
ø140
ø160
M 201/2S,
M 202/2 S
,
259
614
400
72 214
0 142
3°
ø100
8802F035C
334
224
ø120
M8
ø120
4xM8
ø150
ø140
ø170
COURBES DE PUISSANCE
M 100 RS, M 100/1 S, M 100/2 S
M 200/1 S, M 201/2 S, M 202/2 S
mbar
Pression au foyer
mbar
1,6
Pression au foyer
1,4
M 202/2 S
0,8
1,2
0,7
M 200/1 S
M100/1 S
1,0
0,6
S
M100 R
0,5
M 201/2 S
0,8
M100/2 S
0,4
0,6
0,3
0,4
0,2
Puissance
brûleur (1)
0,1
kW
0
10
15
1
20
1,5
25
2
30
35
2,5
3
40
3,5
45
kW
0
35 40 45 50
38
50
4
Puissance
brûleur (1)
0,2
kg/h
Débit fioul
2
3
4
8802F021D
4
(1) Puissance à 400 m d'altitude et à 20 °C selon EN 267.
Pouvoir calorifique inférieur : 11,84 kWh/kg.
ATTENTION : la puissance diminue en fonction de l’augmentation d’altitude : 1,3 % par 100 m.
55 60 65
5
71 75
6
85
7
95
8
105
9
115
10
125
kg/h
11 Débit fioul
8802F031A
BRÛLEURS FIOUL M 100 S, M 200 S
DESCRIPTION
M 100 RS, M 100/1 S, M 100/2 S
M 200/1 S
Cellule de contrôle de présence de flamme
Tête de combustion
Electrodes d’allumage Gicleur
Prise de pression
Poignée de manutention
Vis de réglage de la ligne gicleur
Réchauffeur fioul
(M 100 RS)
Transformateur d’allumage
Coffret de contrôle et de sécurité
avec bouton de réarmement
8802Q031
Turbulateur
Tube de flamme
Oeilleton de visualisation de la flamme
Bouton de réglage du volet d’air
Verrous
Caisson d’air
Volute en fonte d’aluminium
Plots de centrage
Moteur
Pompe fioul
Flexibles
fioul Pied permettant la dépose
aisée du brûleur
Platine porte-composants
8802Q023A
Electrovanne fioul
M 201/2 S, M 202/2 S
Prise de pression
Cellule de détection de flamme
Platine porte-composants
Poignée de manutention
Transformateur d’allumage
Servomoteur de réglage du débit d’air (M 202/2 S)
Coffret de contrôle et de sécurité
Tube de flamme
Vis de réglage de la ligne gicleur
Bouton de réglage du volet d’air
Verrous uniquement sur M 201/2 S
Caisson d’air
Electrovannes fioul
2 sur M 202/2 S
1 sur M 201/2 S
Volute en fonte d’aluminium
Vis de verrouillage rapide de la platine sur M 202/2 S
Plots de centrage sur M 201/2 S
Pompe fioul
Moteur
Flexibles
fioul
Modèle représenté : M 202/2 S
Pied permettant la dépose
aisée du brûleur
8802Q072
5
BRÛLEURS FIOUL M 100 N, M 200 N
TABLEAU DES CARACTÉRISTIQUES TECHNIQUES
Modèle
Puissance brûleur (5)
Débit fioul (1)
Puissance préréglée
Peut équiper les chaudières
kW
kg/h
kW
GT
Gicleur prémonté
Gicleur supplémentaire
livré avec le brûleur
Puissance maxi absorbée
Puissance moteur (2)
Poids net
US Gal/h
M 100/1 N
M 100/2 N
M 201/2 N
17-31
1,4-2,6
22
123/1203
124/1204
CA 27
0,50/60°HF
30-49
2,5-4,1
39
125/1205
126/1206
CA 35
0,85/60°HF
40-73
3,4-6,1
60
224/2204
225/2205
1,25/80°W
US Gal/h
-
-
1,50/80°W
W
W
kg
210
90
12
240
120
12
245
120
17
(1) Viscosité maximale 6,0 mm2/s à 20°C
(2) 230 V mono
(5) puissance à une altitude de 400 m et à une température de 20°C
DIMENSIONS PRINCIPALES (mm et en pouces)
M 201/2 N
M 100/1 N, M 100/2 N
259
685
A
54 144
400
259
B
315
C
3°
138 141
ø90
3°
øD
ø122
334
224
334
3 6
224
ø120
ø120
ø120
4xM8
4xM8
4xM8
M8
ø120
ø150
ø140
ø170
8802F020E
8802F084A
ø140
ø160
ø150
Perçages porte foyère
A
565
574
M 100/1 N
M 100/2 N
B
140-250
140-259
C
0-110
0-128
D
Ø 90
Ø 100
COURBES DE PUISSANCE
M 100/1 N, M 100/2 N
M 201/2 N
mbar
Pression au foyer
1,4
mbar
Pression au foyer
1,2
0,8
1,0
0,7
0,6
M 201/2 N
0,8
0,5
M 100/1 N
0,6
0,4
0,3
0,4
M 100/2 N
0,2
0
10
15
1
20
1,5
25
2
31
30
2,5
kW
35
3
40
3,5
45
kW
0
20
50
4
Puissance
brûleur (2)
0,2
Puissance
brûleur (2)
0,1
kg/h
Débit fioul
30
2
40
3
8802F020E
6
(2) Puissance à 400 m d'altitude et à 20 °C selon EN 267.
Pouvoir calorifique inférieur : 11,84 kWh/kg.
ATTENTION : la puissance diminue en fonction de l’augmentation d’altitude : 1,3 % par 100 m.
50
4
60
5
70 73
6
100
90
80
7
8
kg/h
Débit fioul
8802F085
BRÛLEURS FIOUL M 100 N, M 200 N
DESCRIPTION
M 100 N
Tête de combustion
Electrodes d’allumage
Détecteur de flamme à infrarouge
Prise de pression
Gicleur
Poignée de manutention
Turbulateur
8802Q032
Oeilleton de visualisation
de la flamme
Transformateur d’allumage
Tube de flamme
Vis de réglage de la ligne gicleur
Coffret de contrôle et de sécurité
avec bouton de réarmement
Bouton de réglage du volet d’air
Verrous
Caisson d’air
Volute en fonte d’aluminium
Plots de centrage
Moteur
Pompe fioul
Flexibles
fioul Pied permettant la dépose
aisée du brûleur
Platine porte-composants
8802Q024A
Electrovanne fioul
M 200 N
Prise de pression
Poignée de manutention
Vis de réglage de la
position du turbulateur
Cellule de contrôle de présence de flamme
Plaque tube flamme
Tube de flamme
Transformateur d’allumage
Oeilleton de visualisation
de la flamme
Coffret de contrôle
et de sécurité
Bouton de réglage
du volet d’air
Bouton de
réarmement
Verrous
Electrovanne
fioul
Caisson d’air
Carcasse
Pompe fioul
Vis de verrouillage rapide
de la platine
Moteur
Flexibles fioul
8802Q073
Pied permettant la dépose
aisée du brûleur
7
BRÛLEURS GAZ G 100 S, G 200 S, G 200 N
TABLEAU DES CARACTÉRISTIQUES TECHNIQUES
Modèle
Puissance brûleur mini-maxi
Débit
- au gaz naturel H (1)
mini/maxi - au propane
Pression au gaz nat. H mini/maxi
Peut équiper les chaudières
kW
m3/h
kg/h
mbar
GT
Puissance brûleur préréglé
Débit préréglé au gaz nat. H
Pression préréglé au gaz nat. H
Puissance maxi absorbée
Puissance nominale moteur (2)
Poids net
kW
m3/h
mbar
W
W
kg
*Puissance mini
(1) 15° C – 1013 mbar
G 100 S
1 allure
G 200/1 S
1 allure
G 201/2 N
1 allure
G 203/2 N
modulant
16-52
1,69-5,50
1,24-4,04
6,4-12,4
123/1203, 124/1204
125/1205, 126/1206
26
2,75
10,7
150
40
12,6
38-79
4,02-8,36
2,95-6,13
4,7-12,8
224,, 225, 226
2204, 2205
54
5,71
7,3
155
40
13,8
65-123
6,88-13,02
5,05-9,56
3,6-8,5
226, 227, 228
334
90
9,52
6,2
245
150
18,5
52*/73 à 123
5,50/7,72-13,02
4,04/5,67-9,56
1,2/2,6-6,5
226, 227, 228 (3)
334
70/100
7,41/10,58
2,8/5,3
245
150
19
(2) 230 V mono
(3) GT 226, 227, 228 équipées des tableaux de commande B2 et D + AD 217 uniquement
DIMENSIONS PRINCIPALES (mm et pouces)
G 100 S-G 200 S
G 200 N
755
482
0 200
400
A
231
140
A
Vanne gaz
réversible
1/2"
0-105
3°
ø120
ø100
3°
165
165
4xM8
B
B
ø90
ø120
334
334
ø150
60-165
224
224
ø120
M8
ø120
317-422
259
259
4xM8
ø150
8802F063A
G 201/2 N
ø140
ø170
G 100 S
G 200/1 S
A
186
249
A
180
174
B
469
574
B
535
538
8802F086
G 203/2 N
COURBES DE PUISSANCE
G 100 S
mbar
G 200 S
G 200 N
Pression au foyer
1,2
1,1
1,1
Pression au foyer
Gaz naturel H
1,6
0,8
0,8
1,4
0,7
0,7
Gaz naturel L
G200
0,6
0,6
0,5
0,5
0,4
0,4
0,3
0,3
0,2
Gaz naturel H (20-300 mbar)
Puissance
brûleur (2)
0,1
0
20
25
30
35
Gaz naturel L (300 mbar)
1,5
2
3
2
Pression au foyer
3
4
4
5
5
6
6
Débit au
Gaz naturel H
3
(m /h)
Débit au
naturel L
7 Gaz
3
(m /h)
0,6
kW
20
30
40
38
2
3
3
4
4
50
5
5
60
6
6
7
70
7
8
8
9
10
9
10
100
90
80
74 79
11
0,4
11
12
Gaz naturel H-20 mbar
Gaz naturel L-25 mbar
0,8
Puissance
brûleur (2)
0
G 203/2 N
1,0
Gaz naturel L (25 mbar)
kW
50 52 55
48
45
40
16
1,2
1013 mbar
15°C
0,1
0,2
15
G 201/2 N
1,8
0,9
0,9
Pression au foyer
1,4
1,0
1,0
mbar
mbar
mbar
1,2
13
Débit au
Gaz naturel H
(m3 /h)
Débit au
Gaz naturel L
(m3 /h)
Puissance
brûleur (2)
0,2
kW
0
40
4
8802F036B
50
5
60
6
7
8
100
90
80
70
10
9
110
11
120
12
13
130
140
14
15
(m3 /h)
Débit au
Gaz naturel H
(m3 /h)
8802F022B
4
5
6
7
8
9
10
11
12
13
14
15
16
17
Débit au
Gaz naturel L
8802F087A
Débit gaz à 15 °C - 1013 mbar
Pouvoir calorifique inférieur - gaz naturel H : 9,45 kWh/m3, gaz naturel L : 8,125 kWh/m3, propane : 12,87 kWh/kg
Les réglages du brûleur sont à effectuer par l’installateur en fonction des conditions spécifiques à l’installation ; La puissance du brûleur est
à adapter à la puissance de la chaudière qu’il doit équiper en tenant compte du rendement utile effectif de celle-ci.
8
BRÛLEURS GAZ G 100 S, G 200 S, G 200 N
DESCRIPTION
G 100 S-G 200 S
Tête de combustion
Electrodes
d’allumage
Vanne gaz avec
pressostat intégré
(montage possible à
droite ou à gauche)
Sonde
d’ionisation
Oeilleton de visualisation
de la flamme
Turbulateur
Transformateur
d’allumage
Injecteur gaz
8802Q030
Vis de réglage de
la position de la
tête de combustion
Coffret de commande
et de sécurité avec
bouton de réarmement
Moteur
Bouton de réglage du
volet d’air
Pressostat air
Volute en fonte d’aluminium
Caisson d’air
Platine porte-composants
Pied permettant la dépose
aisée du brûleur
8802Q025
G 200 N
Tête de combustion
Electrodes
d’allumage
Turbulateur
Rampe gaz
Transformateur d’allumage
8802Q071
Sonde
d’ionisation
Connecteur Wieland
7 poles
Coffret de commande
et de sécurité avec
bouton de réarmement
Moteur
Carcasse
Caisson air
Pressostat air
Bouton de réglage du volet d’air (G 201/2 N)
Servo moteur (G 203/2 N)
Platine porte-composants
Oeilleton de visualisation
de la flamme
8802Q074
9
BRÛLEURS FIOUL
RACCORDEMENT FIOUL (Brûleurs M 100 S ou M 100 N, M 200 N)
Les brûleurs sont livrés avec 2 flexibles de raccordement, l'un
pour l'aspiration, l'autre pour le retour à la citerne. Le raccordement fioul est réalisable en bitube. Cependant, la pompe
fioul du brûleur peut être transformé en version monotube si
l'on souhaite effectuer un raccordement de ce type.
Chaque flexible mesure un mètre de longueur et comporte
à son extrémité un raccord démontable.
Un filtre doit être obligatoirement placé sur l'aspiration
fioul afin d'éviter l'encrassement du gicleur.
Exemple de raccordement fioul
Canalisations établies par le haut,
au plafond (solution à éviter)
Event
Vanne de
police
Remplissage
Coudes à
prohiber
Réservoir métallique
Au-delà de 1500 litres, prévoir
un local exclusivement réservé
au stockage du fioul.
Réservoir en matière plastique :
Ceux-ci doivent être quelle que soit
leur capacité, impérativement placés
dans un local qui leur est exclusivement
réservé.
Cuve étanche d'une
capacité minimale
égale à la capacité
totale de stockage
Crépine + clapet
Filtre fioul
Canalisations établies par le bas, en caniveau (solution recommandée)
8802F024
Diamètre et longueur des tuyauteries fioul
Valeurs avec pompe Danfoss type BFP 41R3
(M 100 S, M 200/1 S et M 201/2S)
Hauteur statique
d’aspiration H
10
Longueur développée en fonction
du diamètre du tube cuivre en m
H-
H+
Le diamètre et la longueur d'aspiration des tuyauteries sont
fonction de la position du fond de la citerne par rapport à
la pompe fioul du brûleur (hauteur statique d'aspiration).
Soit le fond de la citerne est situé au-dessus du brûleur
(fonctionnement en charge), soit au-dessous (fonctionnement en aspiration totale). La hauteur statique d'aspiration
peut donc être positive, nulle ou négative.
Pour les brûleurs des gammes M…, les tableaux ci-dessous
indiquent, pour 3 diamètres courants de tube cuivre, les
longueurs disponibles en fonction de la hauteur statique
d'aspiration.
Les longueurs annoncées ont été calculées en tenant compte
de la perte de charge d'une vanne, d'un clapet anti-retour,
de 4 coudes et d'une densité moyenne du fioul de 0,8.
8802F026
Valeurs avec pompe SUNTEC AS 47B
(M 100 RS, M 200/1S)
Hauteur statique
d’aspiration H
Longueur développée en fonction
du diamètre du tube cuivre en m
m
Ø 6/8
Ø 8/10
Ø 10/12
m
Ø 6/8
Ø 8/10
Ø 10/12
+4
+3
+2
+1
0
-1
-2
-3
21 m
18 m
16 m
13 m
11 m
8m
5m
-
67 m
58 m
50 m
42 m
34 m
25 m
17 m
9m
100 m
100 m
100 m
100 m
82 m
62 m
42 m
21 m
+4
+3
+2
+1
0
-1
-2
-3
30 m
26 m
22 m
18 m
15 m
11 m
7m
3m
97 m
85 m
73 m
61 m
50 m
38 m
26 m
14 m
150 m
150 m
150 m
150 m
124 m
95 m
66 m
37 m
BRÛLEURS FIOUL
Valeurs avec pompe Danfoss type BF 21R3
(M 201/2S)
Hauteur statique
d’aspiration H
Valeurs avec pompe Danfoss type BFP 52E
(M 202/2S)
Longueur développée en fonction
du diamètre du tube cuivre en m
Hauteur statique
d’aspiration H
Longueur développée en fonction
du diamètre du tube cuivre en m
m
Ø 6/8
Ø 8/10
Ø 10/12
m
Ø 6/8
Ø 8/10
Ø 10/12
+4
+3
+2
+1
0
-1
-2
-3
33 m
29 m
25 m
21 m
17 m
13 m
9m
5m
100 m
91 m
79 m
66 m
53 m
41 m
28 m
15 m
100 m
100 m
100 m
100 m
100 m
99 m
68 m
37 m
+4
+3
+2
+1
0
-1
-2
-3
21 m
19 m
16 m
13 m
11 m
8m
6m
3m
67 m
59 m
51 m
42 m
34 m
26 m
18 m
10 m
100 m
100 m
100 m
100 m
84 m
64 m
44 m
24 m
CORRECTION EN FONCTION DE L’ALTITUDE
L'augmentation d'altitude équivaut à accroître, pour les
hauteurs statiques négatives la profondeur d'aspiration. La
longueur de la tuyauterie d'aspiration disponible sera
donc réduite. Le tableau ci-dessous indique pour les altitudes supérieures à 700 m l’accroissement de la profon-
deur d’aspiration en fonction de la variation d’altitude.
Important : Lorsque la cuve est placée à un niveau supérieur à celui du brûleur, l’installation doit être munie d’un
dispositif d’arrêt de sécurité conforme à la norme EN 264.
m
800
1000
1200
1400
1600
1800
2000
2200
2400
Pression atmosphérique
moyenne
mbar
924
901
880
858
837
817
797
777
757
Accroissement de la
profondeur d’aspiration
m
0,5
0,8
1,0
1,3
1,55
1,8
2,0
2,3
2,5
Altitude
AÉRATIONS
Elles doivent être conformes à la réglementation locale en
vigueur.
Exemples d'après DTU 65.4. (France)
Aérations basse et haute obligatoires
– Aération haute :
Section égale à la moitié de la section totale des
conduits de fumée avec un minimum de 2,5 dm2.
– Aération basse :
Amenée d'air directe : S (dm2) ≥ 0,86 P
20
P = Puissance installée en kW
Les entrées d'air seront disposées de telle manière, par
rapport aux orifices de ventilation haute, que le renouvellement d'air intéresse l'ensemble du volume de la chaufferie.
RACCORDEMENT ELECTRIQUE
➩ Les brûleurs M 100 S, M 200 S, M 100 N, M 200 N sont livrés avec des broches de raccordement européennes
femelles (7 plots pour les brûleurs 1 allure, ou 7 plots + 4 plots pour les brûleurs 2 allures) qu’il suffit d’embrocher avec les
broches mâles venant du tableau de commande de la chaudière.
Pour les chaudières non équipées de broches mâles, on peut effectuer le raccordement selon les schémas triphasé ci-dessous. Un dispositif de sectionnement à commande manuelle (non livré) doit être utilisé pour isoler l’installation lors des travaux de maintenance, de nettoyage ou de réparation ; il doit couper simultanément tous les conducteurs non mis à la terre.
M 100 S, M 2001/S et M 202/2 S, M 201/2N, M 100/1 N et M 100/2 N
B4
S3
T2
T1
N
L1
B4
S3
T2
T1
N
L1
ϑ
h
CH
VA
TCH
N
Brûleur :
Broche femelle 7 plots
Chaudière :
Broche mâle 7 plots
ϑ
TS
F
L1
L1
F
ZG
TS
N
TCH
VA
CH
: Phase
: Fusible
: Interrupteur général
: Thermostat de sécurité
: Neutre
: Thermostat de chaudière
: Voyant alarme
: Compteur horaire
L1
F
ZG
TS
N
TCH1
: Phase
: Fusible
: Interrupteur général
: Thermostat de sécurité
: Neutre
: Thermostat de chaudière
1 ou 1ère allure
8802F025
ZG
M 202/2 S
Brûleur :
Broc+elle 7 plots
Chaudière :
Broche mâle 7 plots
Brûleur :
Broche femelle 4 plots
Chaudière :
Broche mâle 4 plots
TCH2 : Thermostat de chaudière
2e allure
: Voyant alarme
: Compteur horaire
1 ou 1ère allure
CH2 : Compteur horaire 2e allure
VA
CH1
8802F081
11
BRÛLEURS GAZ
CHOIX DU BRÛLEUR
➩ Pour les chaudières De Dietrich, les préconisations de brûleur et éventuellement de la rampe gaz
associée, sont indiquées dans les tableaux de caractéristiques figurant dans les pages précédentes.
➩ Pour les autres chaudières du marché, on définira le brûleur approprié à l’aide des courbes de
puissances des différents brûleurs données dans les pages précédentes en tenant compte du rendement
utile de la chaudière considérée.
CORRECTION EN FONCTION DE L’ALTITUDE
Le tableau ci-dessous permet de calculer le débit à mesurer à une altitude donnée selon la formule :
Q à mesurer = f x Q calculé à la puissance désirée
ou Q à mesurer = f x P x 1/PCI
Q : débit en m3/h
f : facteur de correction (voir tableau ci-dessous).
P : puissance du brûleur en kW.
PCI : pouvoir calorifique inférieur du gaz considéré : 9,45 kWh/m3 pour le gaz naturel H
Altitude
m
Pression atmosphérique
moyenne
mbar
Facteur de correction
du débit gaz en fonction
de l’altitude (f)
0
200
400
600
800
1000
1200
1400
1600
1800
2000
2200
2400
1013
991
968
946
924
901
880
858
837
817
797
777
757
1
1,02
1,05
1,07
1,10
1,12
1,15
1,18
1,21
1,24
1,27
1,30
1,34
Exemple : on désire régler le brûleur G 100 S à une puissance de 35 kW
• à l’altitude 0 m et au gaz H : Q à mesurer = 1 x 35 = 3,7 m3/h
9,45
• à une altitude de 800 m : Q à mesurer = 1,10 x 35 = 4,1 m3/h
9,45
• Pour obtenir une puissance de 35 kW au gaz H à 800 m d’altitude, il faut modifier le réglage de la vanne
gaz afin d’augmenter son débit de 3,7 m3/h à 4,1 m3/h.
Important : Si le débit Q à mesurer ne se situe pas dans la plage de débit donnée pour le brûleur considéré, il faut opter pour un brûleur plus puissant.
Dans notre exemple, le brûleur est donné pour un débit gaz H allant de 1,69 à 5,50 m3/h, il est donc tout à
fait apte à passer le débit nécessaire de 4,1 m3/h.
RACCORDEMENT GAZ
On se conformera aux prescriptions et réglementations en vigueur. Dans tous les cas un robinet de barrage est
placé le plus près possible de la chaudière. Un filtre gaz doit être monté à l'entrée de la chaudière.
- Tous les brûleurs sont prévus pour fonctionner aux gaz naturels H - pression d’alimentation : 20 mbar
- Les brûleurs G 100 S et G 200 S peuvent également fonctionner au butane/propane ; un kit de transformation est disponible en option - pression d’alimentation de 28 à 50 mbar
AÉRATIONS
Elles doivent être conformes à la réglementation
locale en vigueur.
Exemples d'après DTU 65.4. (France)
Aérations basse et haute obligatoires
- Aération haute :
Section égale à la moitié de la section totale des
conduits de fumée avec un minimum de 2,5 dm2
12
- Aération basse :
Amenée d'air directe : S (dm2) ≥ 0,86 P
20
P = Puissance installée en kW
Les entrées d'air seront disposées de telle manière,
par rapport aux orifices de ventilation haute, que le
renouvellement d'air intéresse l'ensemble du volume
de la chaufferie.
BRÛLEURS GAZ
RACCORDEMENT ÉLECTRIQUE
➩ Les brûleurs G 100 S, G 200 S et G 200 N sont livrés avec des broches de raccordement européennes
femelles (7 plots pour les brûleurs 1 allure, ou 7 plots + 4 plots pour les brûleurs 2 allures ou modulant) qu’il suffit d’embrocher avec les broches mâles venant du tableau de commande de la chaudière.
Le brûleur G 200 N est en plus équipé d’un connecteur 3 plots pour le raccordement éventuel d’une électrovanne de sécurité externe (non fournie).
Pour les chaudières non équipées de broches mâles, on peut effectuer le raccordement électrique selon les
schémas ci-dessous.
Un dispositif de sectionnement à commande manuelle (non livré) doit être utilisé pour isoler l’installation lors des
travaux de maintenance, de nettoyage ou de réparation ; il doit couper simultanément tous les conducteurs non
mis à la terre.
G 100 S, G 200 S
B4
S3
T2
T1
N
L1
B4
S3
T2
T1
N
L1
ϑ
h
CH
VA
Brûleur :
Broche femelle 7 plots
ϑ
TS
TCH
L1
F
ZG
TS
N
TCH
VA
CH
Chaudière :
Broche mâle 7 plots
F
N
L1
: Phase
: Fusible
: Interrupteur général
: Thermostat de sécurité
: Neutre
: Thermostat de chaudière
: Voyant alarme
: Compteur horaire
8802F025
ZG
G 201/2 N
L1
L1
B4
N
B4
N
S3
T2
S3
T2
T1
T1
L1
N
L1
F
ZG
TS
N
TCH
VA
CH
V1
Chaudière :
Broche mâle 7 plots
ϑ
TS
TCH
VA
CH
Brûleur :
Broche femelle 7 plots
L1
ϑ
h
V1
N
N
F
L1
: Phase
: Fusible
: Interrupteur général
: Thermostat de sécurité
: Neutre
: Thermostat de chaudière
: Voyant alarme
: Compteur horaire
: Vanne de sécurité externe (non livrée)
8802F096
ZG
G 203/2 N
L1
N
B4
S3
T2
T1
N
L1
L1
N
B4
S3
T2
T1
N
L1
Chaudière :
Broche mâle
7 plots
B5
T6
T7
T8
B5
T6
T7
T8
TS
CH1
VA
Brûleur :
Broche femelle 4 plots
Brûleur :
Broche mâle 4 plots
h
υ
h
V1
Brûleur : Broche
femelle 7 plots
υ
TCH1
N
υ
CH2
F
ZG
L1
N
L1
F
ZG
TS
N
TCH1
TCH2
VA
CH1
CH2
V1
: Phase
: Fusible
: Interrupteur général
: Thermostat de sécurité
: Neutre
: Thermostat de chaudière 1 ou 1ère allure
: Thermostat de chaudière 2e allure
: Voyant alarme
: Compteur horaire 1 ou 1ère allure
: Compteur horaire 2e allure
: Vanne de sécurité externe (non livrée)
TCH2
8802F082A
13
OPTIONS BRÛLEURS GAZ
Kit de transformation au butane propane (pour G 100 S, G 200 S uniquement)
pour G 100 S : ref. 8802-7289
pour G 200 S : ref. 8802-7290
Kit de transformation au propane (pour G 200 N uniquement)
ref. 200001978
COLISAGE
BRÛLEUR FIOUL
M 100 RS
M 100/1 S
M 100/2 S
Dim. colis (mm)
493 x 295
x 377
14
493 x 295
x 377
14
493 x 295
x 377
14
Poids d’expéd. (kg)
BRÛLEUR GAZ
Dim. colis (mm)
Poids d’expéd. (kg)
14
M 100/1 N M 100/2 N
500 X 300
x 380
14
500 X 300
x 380
14
M 200/1 S
M 201/2 S
M 202/2 S
493 x 295
x 377
14
792 X 388
x 295
14
792 X 388
x 295
14
M 201/2 N
G 100 S
G 200/1 S
G 201/2 N
G 203/2 N
792 x 388 x 295
14
792 x 388 x 295
14
792 x 388 x 295
20
792 x 388 x 295
20,5
15
57, rue de la Gare - 67580 Mertzwiller
Tél. +33 3 88 80 27 00 - Fax +33 3 88 80 27 99
www.dedietrich.com
02/06 – 9486 8955 ind. B – 347.555.559 R.C.S Strasbourg – La Société DE DIETRICH THERMIQUE, ayant le souci de la qualité de ses produits, cherche en permanence à les améliorer. Elle se réserve donc le droit, à tout moment de modifier les caractéristiques indiquées dans ce document – Imprimé en France – SAG+-Saverne - 06/0208
DE DIETRICH THERMIQUE
SAS au capital social de 21 697 200 €
