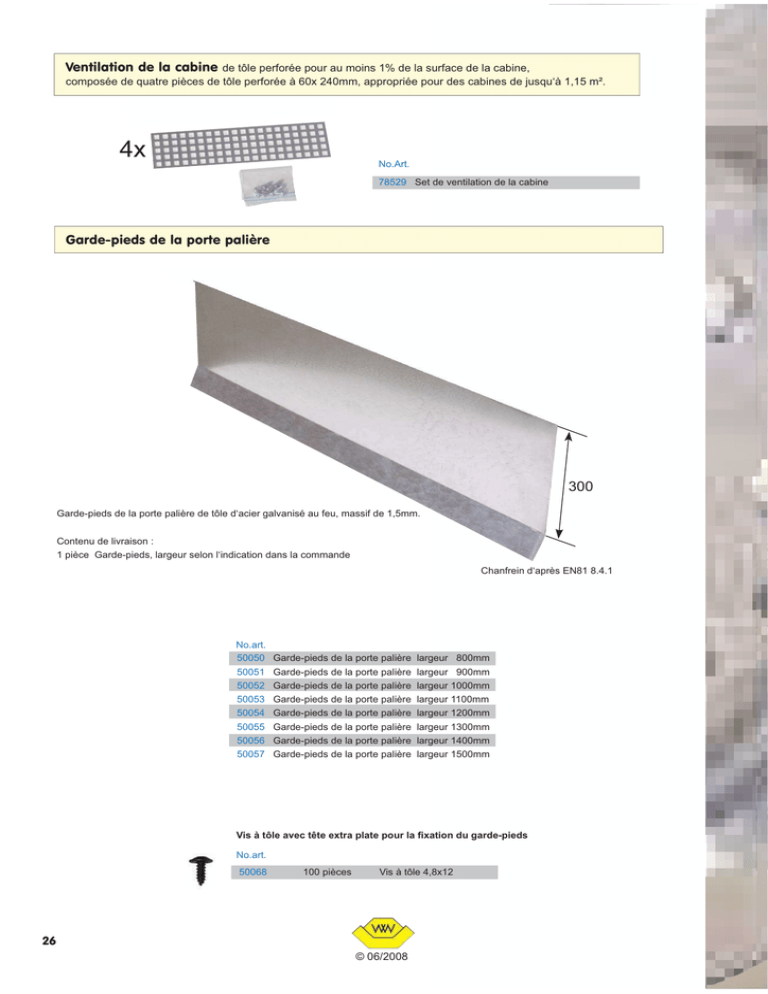

Ventilation de la cabine de tôle perforée pour au moins 1% de la surface de la cabine,
composée de quatre pièces de tôle perforée à 60x 240mm, appropriée pour des cabines de jusqu‘à 1,15 m².
4x
No.Art.
78529 Set de ventilation de la cabine
Garde-pieds de la porte palière
300
Garde-pieds de la porte palière de tôle d‘acier galvanisé au feu, massif de 1,5mm.
Contenu de livraison :
1 pièce Garde-pieds, largeur selon l‘indication dans la commande
Chanfrein d‘après EN81 8.4.1
No.art.
50050 Garde-pieds de la porte palière largeur 800mm
50051 Garde-pieds de la porte palière largeur 900mm
50052 Garde-pieds de la porte palière largeur 1000mm
50053 Garde-pieds de la porte palière largeur 1100mm
50054 Garde-pieds de la porte palière largeur 1200mm
50055 Garde-pieds de la porte palière largeur 1300mm
50056 Garde-pieds de la porte palière largeur 1400mm
50057 Garde-pieds de la porte palière largeur 1500mm
Vis à tôle avec tête extra plate pour la fixation du garde-pieds
No.art.
50068
100 pièces
Vis à tôle 4,8x12
26
© 06/2008
Garde-pieds télescopiques
t
odui
r
p
u
a
Nouve
Seulement
265mm
land Grou
TÜV Rhein
p
Gammaté
de sécuri
certiÞcat
-2
t
e
EN81-1
Vous trouvez les garde-pieds dans notre catalogue principal :
TekoS-350mm
TekoS-450mm
27
© 06/2008
TekoS-265mm Garde-pieds télescopique en quatre parties
Verrouillage
triangulaire
Information technique
Utilisation correcte
Le garde-pieds télescopique de la cabine en quatre
parties est un produit, qui empêche la chute des
personnes par mégarde dans la gaine de l’ascenseur
au-dessous de la cabine.
Description de fonctionnement
Le panneau indicateur doit être placé de
sorte qu‘il faut ouvrir la porte palière
seulement quelques cm.
Le garde-pieds télescopique est entré dans l’état
normal. De cette manière aucun bruit p.ex. d’aiguisage
ou d’atterrissage ne se produise quand la cabine arrive à
ou sort du palier le plus bas.
La hauteur totale ne s’élève qu’à 265mm.
En cas de libération des personnes le verrouillage de la
porte est ouvert directement au garde-pieds avec la clé
triangulaire de déverrouillage d’urgence.
Pour éviter des accidents pendant la libération des
personnes, il ne faut ouvrir la porte palière que quelques
cm. C’est pourquoi il y a trois serrures triangulaires,
pour les portes qui ferment à gauche, à droite et dans le
centre. Il ne faut ouvrir qu’une serrure triangulaire pour le
déverrouillage.
Serrures avec
un ressort de
rappel interne
Prévention des blessures de pied
Les serrures triangulaires sont reliées au revers par une
barre. Si le garde-pieds est déverrouillé par le service
de libération, il sort d’une façon amortie pour éviter les
blessures de pied.
Avis de sécurité à côté de
l‘interrupteur principal
L’amortisseur hydraulique
protège le service de
libération contre blessures
de pied.
A l’aide d’un autocollant de
feuille le service de libération
est informé sur le garde-pieds
de la cabine entré.
Indication à la libération de personnes
S’il n’est pas possible conduire la cabine
jusqu’au palier prochain ou libérer les personnes par le haut :
1. Ouvrir la porte un peu (env. 15 cm)
2. Déverrouiller le garde-pieds télescopique
en trois parties avec la clé triangulaire.
3. Libérer les personnes
!
©
Interrupteur de surveillance
Un interrupteur-sectionneur de sécurité surveille l’état
entré. En montant le garde-pieds, celui-ci s’encliquète
dans sa position normale.
Dispositif de verrouillage pour la porte de cabine
Le fabricant recommande principalement l’emploi d’un dispositif de verrouillage pour la
porte de cabine, pour autant qu‘aucune mesure du client équivalente ne soit pas prise,
pour éviter un risque de personnes pendant l’autolibération des personnes enfermées.
Dans beaucoup de cas pour des portes tournantes une autolibération n’est pas
possible sans le verrouillage de la porte de cabine.
28
© 06/2008
TekoS-265mm Garde-pieds télescopique en quatre parties
Données techniques
B
265
145
231,5
60
34
70
45
95
747
Profondeur de montage 63mm
A
Variante de fixation 1
Fixation des équerres
de montage au seuil
de porte
Variante de fixation 2
Fixation du garde-pieds
télescopique au seuil de
porte et aux équerres de
montage.
Fixation avec une contre-Þche transversale
d‘une longueur de 340mm et une équerre
universelle de 200x150mm.
Lors de la planiÞcation il faut veiller à ce que le seuil de porte et la construction de Þxation du seuil de
porte aient une stabilité sufÞsante, pour que les forces qui agissent sur le garde-pieds sorti dnas le cas de la
libération de personnes soient compßensées d‘une manière sure. A au moins un point la variante de Þxation 2
est nécessaire. Si le seuil de porte ne consiste entièrement d‘aluminium, le fabricant recommende d‘utiliser la
variante de Þxation 2 aux deux côtés.
Disjoncteur de sécurité IP67
pour la surveillance de l‘état entré du garde-pieds,
pré-installé avec une conduite
d‘alimentation de 5m :
2x1mm²
Courant assigné d‘emploi :
AC15 4A avec 230V
DC13 4A avec 24V
Contacts :
1 NC
fermés dans l‘état entré
Largeur
de la porte
A
650- 700
709
B
Poids
820
16,5kg
750- 800 809
920
850- 900 909 1020
950-1000 1009 1120
18,0kg
19,5kg
21,0kg
Toutes les indications en mm
Le poids du kit de montage est
à peu près 2kg.
29
© 06/2008
TÜV Rheinland Group
V
rtificat du TÜ
e
c
le
z
e
v
u
is
o
Vous tr
ue en frança
iq
p
o
c
s
le
té
e-pieds
e
pour le gard
www.wwlift.d
b
e
w
e
it
s
e
sur notr
30
© 06/2008
TekoS-265mm Garde-pieds télescopique en quatre parties
Utilisation et contenu de livraison
Contenu de livraison :
Indication de sécurité
!
S’il n’est pas possible conduire la
cabine jusqu’au palier prochain
ou libérer les personnes
par le haut :
Sortir
1 pièce garde-pieds télescopique, 2mm de tôle d‘acier
galvanisé, incl. interrupteur de surveillance,
largeur selon l‘indication dans la commande
1 pièce adhésif jaune pour la salle des machines
(allemand) 80x110
1 pièce adhésif jaune pour le garde-pieds
(allemand) 90x105
2 pièces équerres pour la Þxation du garde-pieds
au seuil de porte de la cabine
1 set
matériel de Þxation
1 pièce notice de montage détaillée, allemand
1. Sortir le
garde-pieds
2. Libérer les
personnes
©
Indication à la libération de personnes
S’il n’est pas possible conduire la cabine
jusqu’au palier prochain ou libérer les personnes par le haut :
1. Ouvrir la porte un peu (env. 15 cm)
2. Déverrouiller le garde-pieds télescopique
en trois parties avec la clé triangulaire.
3. Libérer les personnes
!
©
Construction
en acier fin
No.art.
Description
No.art.
Description
79920
TekoS 265 Largeur de porte 650- 700
79930
TekoS 265 Largeur de porte 650- 700 VA*
79921
TekoS 265 Largeur de porte 750- 800
79931
TekoS 265 Largeur de porte 750- 800 VA*
79922
TekoS 265 Largeur de porte 850- 900
79932
TekoS 265 Largeur de porte 850- 900 VA*
79923
TekoS 265 Largeur de porte 950-1000
79933
TekoS 265 Largeur de porte 950-1000 VA*
* Tôle frontale en acier Þn poli avec grain de 240, le reste en tôle
d‘acier zingué
Avis de sécurité TekoS-265mm pour l‘étranger
Autocollant pour le garde-pieds + salle des machines +
instruction de montage
!
Indication de sécurité
S’il n’est pas possible conduire la
cabine jusqu’au palier prochain
ou libérer les personnes
par le haut :
Sortir
Indication à la libération de personnes
S’il n’est pas possible conduire la cabine
jusqu’au palier prochain ou libérer les personnes par le haut :
1. Ouvrir la porte un peu (env. 15 cm)
2. Déverrouiller le garde-pieds télescopique
en trois parties avec la clé triangulaire.
3. Libérer les personnes
1. Sortir le
garde-pieds
Si le garde-pieds est utilisé dans les pays non germanophones, il faut
commander les autocollants de sécurité à coller sur le garde-pieds et dans
la salle des machines séparément dans la langue nationale respective.
2. Libérer les
personnes
©
!
©
79974
Avis de sécurité TekoS-265mm espagnol
Avis de sécurité TekoS-265mm français
79975
Avis de sécurité TekoS-265mm portuguais
Avis de sécurité TekoS-265mm italien
79976
Avis de sécurité TekoS-265mm russe
79971
Avis de sécurité TekoS-265mm anglais
79972
79973
D‘autres langues sur demande
31
© 06/2008
TekoS-350mm Garde-pieds télescopique en trois parties
Information technique
Utilisation correcte
Le garde-pieds télescopique de la cabine en trois
parties est un produit, qui empêche la chute des
personnes par mégarde dans la gaine de l‘ascenseur
au-dessous de la cabine.
Description de fonctionnement
Le garde-pieds télescopique en trois parties est entré
dans l‘état normal. De cette manière aucun bruit p.ex.
d‘aiguisage ou d‘atterrissage ne se produise quand la
cabine arrive à ou sort du palier le plus bas.
La hauteur totale ne s‘élève qu‘à 350mm.
Le panneau indicateur doit être placé
de sorte qu‘il faut ouvrir la porte palière
seulement quelques cm.
Serrures avec
un ressort de
rappel interne
En cas de libération des personnes le verrouillage de la
porte est ouvert directement au garde-pieds avec la clé
triangulaire de déverrouillage d‘urgence.
Pour éviter des accidents pendant la libération des
personnes, il ne faut ouvrir la porte palière que quelques
cm. C‘est pourquoi il y a trois serrures triangulaires,
pour les portes qui ferment à gauche, à droite et dans le
centre. Il ne faut ouvrir qu‘une serrure triangulaire pour le
déverrouillage.
Prévention des blessures de pied
Les serrures triangulaires sont reliées au revers par une
barre. Si le garde-pieds est déverrouillé par le service
de libération, il sort d‘une façon amortie pour éviter les
blessures de pied.
Avis de sécurité à côté de
l‘interrupteur principal
A l‘aide d‘un autocollant de
feuille le service de libération
est informé sur le garde-pieds
de la cabine entré.
Indication à la libération de personnes
S’il n’est pas possible conduire la cabine
jusqu’au palier prochain ou libérer les personnes par le haut :
1. Ouvrir la porte un peu (env. 15 cm)
2. Déverrouiller le garde-pieds télescopique
en trois parties avec la clé triangulaire.
3. Libérer les personnes
!
©
Interrupteur de surveillance
Un interrupteur-sectionneur de sécurité surveille l‘état
entré. En montant le garde-pieds, celui-ci s‘encliquète
dans sa position normale.
L‘amortisseur hydraulique
protège le service de libération
contre les blessures de pied
Dispositif de verrouillage pour la porte de cabine
Le fabricant recommande principalement l‘emploi d‘un dispositif de verrouillage pour la
porte de cabine, pour autant qu‘aucune mesure du client équivalente ne soit pas prise,
pour éviter un risque de personnes pendant l‘autolibération des personnes enfermées.
Conformément au certiÞcat du fabricant il est possible aussi dans des cas où un
verrouillage de la porte de cabine n‘est techniquement pas possible, de couvrir ce
risque résiduel avec des panneaux indicateurs à toutes les portes palières.
La responsabilité quelle mesure garantie une sécurité sufÞsante sur place
incombe dans tous les cas à l‘utilisateur. Nous recommandons de consulter
l‘agence d‘inspection correspondante lors de la planiÞcation.
32
© 06/2008
Type a) TekoS-350mm garde-pieds télescopique en trois parties
Information technique
89
B
790
56
A
350
50
105
84
41
0
Largueur
Commutateur de surveillance IP54
Courant assigné d‘emploi:
AC15 4A avec 250V
DC13 4A avec 24V
Contacts:
1 NO
de la porte
A
B
650- 700
750- 800
750
850
810
910
850- 900
950-1000
950
1050
1010
1110
1050-1100
1150
1210
1150-1200
1250
1310
1250-1300
1350-1400
1350
1450
1410
1510
Tout en mm
33
© 06/2008
TekoS-350mm Garde-pieds télescopique en trois parties
Utilisation et contenu de livraison
Contenu de livraison 1 :
!
Indication de sécurité
S’il n’est pas possible conduire la
cabine jusqu’au palier prochain
ou libérer les personnes
par le haut :
Sortir
1 pièce garde-pieds télescopique, 2mm de tôle d‘acier galvanisé,
incl. interrupteur de surveillance, largeur selon l‘indication
dans la commande
1 pièce autocollant jaune pour la salle des machines (allemand) 80x110
1 pièce autocollant jaune pour le garde-pieds (allemand) 90x105
2 pièces contre-Þches diagonales 410x40x15
2 pièces équerres 180x55 pour la Þxation des contre-Þches diagonales
à la cabine
1 set
matériel de Þxation
1 pièce notice de montage détaillée
No.art.
Description
79900
TekoS-350 Largeur de porte 650- 700
79901
TekoS-350 Largeur de porte 750- 800
79902
TekoS-350 Largeur de porte 850- 900
79903
TekoS-350 Largeur de porte 950-1000
79904
TekoS-350 Largeur de porte 1050-1100
79905
TekoS-350 Largeur de porte 1150-1200
79906
TekoS-350 Largeur de porte 1250-1300
79907
TekoS-350 Largeur de porte 1350-1400
r fin
rsion en acie
Nouveau - Ve
No.art.
Description
79910
TekoS-350 Largeur de porte 650- 700 VA*
79911
TekoS-350 Largeur de porte 750- 800 VA*
79912
TekoS-350 Largeur de porte 850- 900 VA*
79913
TekoS-350 Largeur de porte 950-1000 VA*
79914
TekoS-350 Largeur de porte 1050-1100 VA*
79915
TekoS-350 Largeur de porte 1150-1200 VA*
79916
TekoS-350 Largeur de porte 1250-1300 VA*
79917
TekoS-350 Largeur de porte 1350-1400 VA*
* Tôle frontale en acier Þn poli avec grain de 240,
le reste an tôle d‘acier galvanisé
34
© 06/2008
Indication à la libération de personnes
S’il n’est pas possible conduire la cabine
jusqu’au palier prochain ou libérer les personnes par le haut :
1. Ouvrir la porte un peu (env. 15 cm)
2. Déverrouiller le garde-pieds télescopique
en trois parties avec la clé triangulaire.
3. Libérer les personnes
1. Sortir le
garde-pieds
2. Libérer les
personnes
©
!
©
TekoS-350mm Garde-pieds télescopique en trois parties
Utilisation et contenu de livraison
Contenu de livraison 2
(voir impérativement l‘indication „Dispositif de verrouillage pour la porte de cabine“
à la page 36)
Panneau avertisseur pour la porte palière, nécessaire pour toutes les portes palières
Consistant en :
1 pièce autocollant avertisseur jaune 80x120
1 pièce panneau en plastique*
1 pièce vis à tôle
+
+
Ne pas nécessaire en
cas d‘un dispositif de
vérrouillage pour la
porte de cabine.
79940
Panneau avertisseur TekoS-350 allemand, anglais, néerlandais
79941
Panneau avertisseur TekoS-350 allemand, français, italien
79942
Panneau avertisseur TekoS-350 espagnol, portuguais, anglais
79943
Panneau avertisseur TekoS-350 russe, anglais, allemand
D‘autres langues sur demande.
Contenu de livraison 3 pour l‘étranger
Autocollant pour le garde-pieds + salle des machines + notice de montage
Si le garde-pieds est utilisé dans les pays non germanophones, il faut commander les
autocollants de sécurité à coller sur le garde-pieds et dans la salle des machines séparément
dans la langue nationale respective.
!
Indication de sécurité
S’il n’est pas possible conduire la
cabine jusqu’au palier prochain
ou libérer les personnes
par le haut :
Sortir
Indication à la libération de personnes
S’il n’est pas possible conduire la cabine
jusqu’au palier prochain ou libérer les personnes par le haut :
1. Ouvrir la porte un peu (env. 15 cm)
2. Déverrouiller le garde-pieds télescopique
en trois parties avec la clé triangulaire.
3. Libérer les personnes
1. Sortir le
garde-pieds
2. Libérer les
personnes
©
!
©
L‘autocollant de feuille jaune doit être collé
entièrement sur l‘encadrement de porte
dans la gaine directement au-dessus du
dispositif de verrouillage respectif.
Comme dans beaucoup de cas il n‘y a pas
de surface lisse, un panneau en matière
plastique solide est généralement fourni.
79944
Avis de sécurité TekoS-350 anglais
79945
Avis de sécurité TekoS-350 français
79946
Avis de sécurité TekoS-350 italien
79947
Avis de sécurité TekoS-350 espagnol
79948
Avis de sécurité TekoS-350 portuguais
79949
Avis de sécurité TekoS-350 russe
D‘autres langues sur demande.
35
© 06/2008
Type b) TekoS-450mm Garde-pieds télescopique en deux parties
Information technique
Utilisation correcte
Le garde-pieds télescopique de la cabine
en deux parties est un produit, qui
empêche la chute des personnes par
mégarde dans la gaine d‘ascenseur audessous de la cabine.
B
Description de la fonction
Le garde-pieds est toujours sorti. Pendant
la descente de la cabine au palier le plus bas,
le garde-pieds se comprime. Des guides de
haute qualité et des amortisseurs de
caoutchouc dans les éléments intermédiaires
et au bord inférieur du garde-pieds sont
prévus pour un rodage et une sortie discrète.
Commutateur de surveillance
Optionnellement il est possible d‘installer
un commutateur de surveillance. Le commutateur de surveillance est utilisé comme
contact de marque si le garde-pieds est
prolongé et si l‘ascenseur quitte sa
position dans le palier le plus bas.
A
72
0-
41
450 incl. buffer
50
*Mesure minimale pour le garde-pieds complètement entré
85*
100
60
Renseignement
Pour une profondeur de la gaine*, qui diffère
de EN 81, le garde-pieds est approprié pour
une profondeur minimale de 550mm. (EN811 paragraphe 5.7.3.3/EN81-2 paragraphe
5.7.2.3) Réduction de la distance jusqu‘au sol
de la cuvette, si la distance jusqu‘à la paroi
est plus petite que 150mm.) Si des mesures
sont prises, qui remplacent de façon équivalente l‘abri exigé conformément à EN 81-1 et
2 (par exemple des appuis) le garde-pieds
est approprié pour des cuvettes jusqu‘à une
profondeur de 450mm.
L‘utilisation du garde-pieds pendant les
manœuvres de mise à quai n‘est pas
permise.
0
* Profondeur de la cuvette= Bord supérieur du
seuil de porte avec des amortisseurs complètement comprimés jusqu‘au sol de la gaine.
Largeur
Optionellement avec
interrupteur de surveillance
36
© 06/2008
de la porte
A
B
650- 700
750- 800
750
850
780
880
850- 900
950-1000
950
1050
980
1080
1050-1100
1150-1200
1150
1250
1180
1280
1250-1300
1350
1380
1350-1400
1450
1480
1450-1500
1550-1600
1550
1650
1580
1680
1650-1700
1750
1780
Tout en mm
TekoS-450 Garde-pieds télescopique en deux parties
Utilisation et contenu de livraison
Utilisation correcte
Le garde-pieds télescopique de la cabine en deux parties est un produit, qui empêche la chute des personnes par
mégarde dans la gaine de l‘ascenseur au-dessous de la cabine.
Si la profondeur de la cuvette* diffère de EN81, le garde-pieds est approprié pour une profondeur minimale de
550mm (EN 81-1 paragraphe 5.7.3.3 / EN 81-2 paragraphe 5.7.2.3 Réduction de la distance jusqu‘au sol de la cuvette
à 100mm, si la distance jusqu‘à la paroi de la gaine est plus petite que 150 mm).Si des mesures sont prises qui
remplacent de façon équivalente l‘abri exigé conformément à EN 81-1 et 2 ( par exemple des appuis pliants), le
garde-pieds télescopique est approprié pour les cuvettes d‘une profondeur de 450 mm.
L‘utilisation du garde pieds pendant les manoeuvres de mise à quai n‘est pas permise.
*Profondeur de la cuvette = bord supérieur du seuil de porte de la cabine avec des amortisseurs complètement comprimés jusqu‘au
sol de la gaine.
Contenu de livraison :
1 pièce garde-pieds télescopique, 1,5mm de tôle d‘acier
galvanisé, largeur selon l‘indication dans la commande
4 pièces contre-Þches diagonales 410x40x15
2 pièces équerres 180x55 pour la Þxation des contre-Þches
diagonales à la cabine
1 set
matériel de Þxation
1 pièce panneau avertisseur pour la cuvette
1 pièce notice de montage détaillée
Paquet supplémentaire
Interrupteur de surveillance
(1NC, 1NO) avec kit de montage
de 240
li avec grain
en acier fin po
n
io
rs
Ve
Nouveau
79970
Interrupteur de surveillance pour TekoS 450
No.art.
Description
No.art.
Description
79950
TekoS 450 Largeur de porte 650- 700
79980
TekoS 450 Largeur de porte 650- 700 VA*
79951
TekoS 450 Largeur de porte 750- 800
79981
TekoS 450 Largeur de porte 750- 800 VA*
79952
TekoS 450 Largeur de porte 850- 900
79982
TekoS 450 Largeur de porte 850- 900 VA*
79953
TekoS 450 Largeur de porte 950-1000
79983
TekoS 450 Largeur de porte 950-1000 VA*
79954
TekoS 450 Largeur de porte 1050-1100
79984
TekoS 450 Largeur de porte 1050-1100 VA*
79955
TekoS 450 Largeur de porte 1150-1200
79985
TekoS 450 Largeur de porte 1150-1200 VA*
79956
TekoS 450 Largeur de porte 1250-1300
79986
TekoS 450 Largeur de porte 1250-1300 VA*
79957
TekoS 450 Largeur de porte 1350-1400
79987
TekoS 450 Largeur de porte 1350-1400 VA*
79958
TekoS 450 Largeur de porte 1450-1500
79988
TekoS 450 Largeur de porte 1450-1500 VA*
79959
TekoS 450 Largeur de porte 1550-1600
79989
TekoS 450 Largeur de porte 1550-1600 VA*
79960
TekoS 450 Largeur de porte 1650-1700
79990
TekoS 450 Largeur de porte 1650-1700 VA*
*Contre-Þches et équerres de tôle d‘acier galvanisé
37
© 06/2008
Garde-pieds universel de la cabine
Garde-pieds universel de la cabine
conformément à EN 81-1 8.4 et EN 81-2 8.4
en tôle galvanisée, longueur 750mm avec un chanfrein à la partie inférieure, incl.
équerres de Þxation et contre-Þches de renforcement, des vis à tôle
et des vis à bois (pour la Þxation sous le seuil de porte).
Contre-Þches de renforcement ajustables
selon la longueur
Montage simple avec des équerres réglables
38
© 06/2008
Contenu de livraison
de 240
li avec grain
en acier fin po
n
io
rs
Ve
Nouveau
No.art.
No.art.
Version
Version
Tôle d’acier
Acier fin**
78530
63 452
Largeur 750mm, larg.d.porte 700mm
63194
63453
Largeur 800mm, larg.d.porte 750mm
78531
63454
Largeur 850mm, larg.d.porte 800mm
63195
63455
Largeur 900mm, larg.d.porte 850mm
78532
63456
Largeur 950mm, larg.d.porte 900mm
63196
63457
Largeur 1000mm, larg.d.porte 950mm
63197
63458
Largeur 1050mm, larg.d.porte 1000mm
63198
63459
Largeur 1100mm, larg.d.porte 1050mm
63199
63460
Largeur 1150mm, larg.d.porte 1100mm
63200
63461
Largeur 1200mm, larg.d.porte 1150mm
63201
63462
Largeur 1250mm, larg.d.porte 1200mm
63336
63463
Largeur 1300mm, larg.d.porte 1250mm
63337
63464
Largeur 1350mm, larg.d.porte 1300mm
63338
63465
Largeur 1400mm, larg.d.porte 1350mm
63339
63466
Largeur 1450mm, larg.d.porte 1400mm
63340
63467
Largeur 1500mm, larg.d.porte 1450mm
Description
*A partir d‘une largeur de porte de 1500mm une troisième contre-Þche de renforcement est livrée.
**Contre-Þches de Þxation de tôle d‘acier galvanisé au feu.
39
© 06/2008
