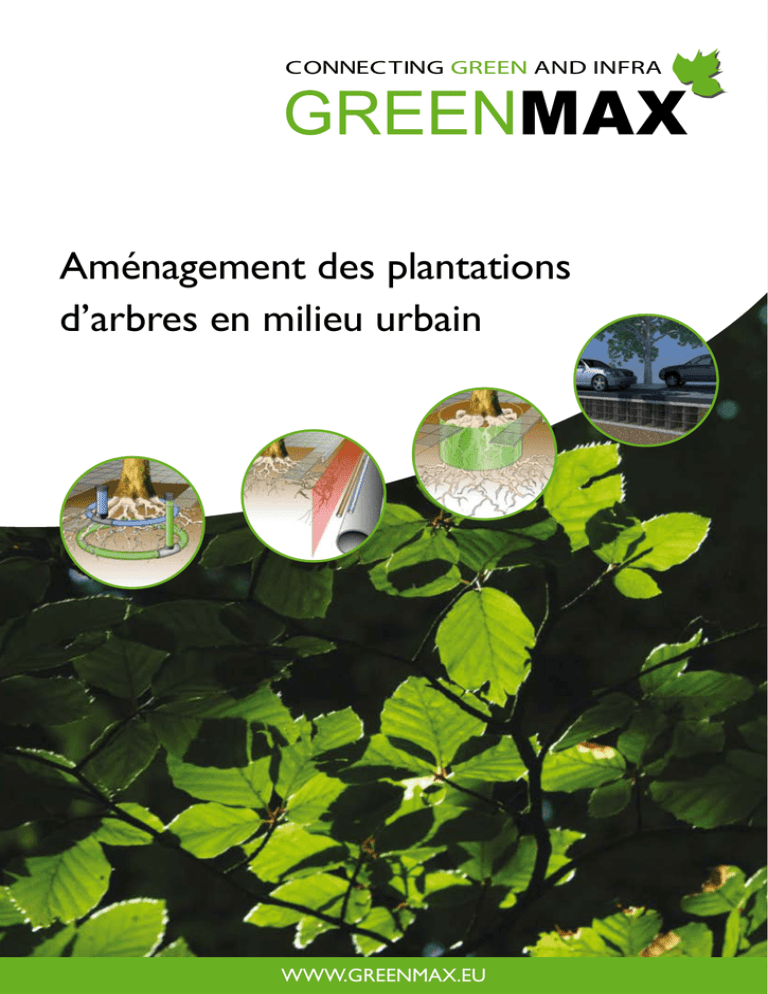

Aménagement des plantations d`arbres en milieu urbain

Aménagement des plantations
d’arbres en milieu urbain
WWW.GREENMAX.EU
GreenMax est spécialisé dans l’aménagement des
plantations d’arbres - qu’ils soient nouveaux ou déjà
existants - tout particulièrement dans l’environnement
urbain. Nous fournissons tous les produits nécessaires
à la plantation de l’arbre et à la protection des infrastructures urbaines.
Auparavant, sous la dénomination de DeepRoot® Europe,
nous ne fournissions uniquement que les produits de
l’entreprise américaine DeepRoot® qui, depuis 1976,
occupe une position de leader mondial sur le marché des
parois guide-racines et des barrières anti-racines.
Les produits DeepRoot® permettent d’éviter les
problèmes de racines qui soulèvent et endommagent
notre voirie, envahissent les tuyaux et les câbles dans nos
sols. Leur qualité n’est plus à démontrer.
Pour mieux répondre encore à la demande du
marché, notre entreprise a pris davantage en compte
l’aménagement global du trou de plantation et
l’amélioration des lieux de croissance existants.
Ainsi, les spécialités concernant les parois guide-racines
et les barrières anti-racines font désormais partie de
notre offre globale de produits pour la plantation d’arbres
dans les zones urbaines.
Signal fort de notre communication et pour mieux
signifier que nous sommes aujourd’hui en mesure de
proposer une offre globale pour l’aménagement des
lieux de plantation, depuis 2007, nous avons changé notre
dénomination pour GreenMax.
GreenMax se charge dès lors, en une seule fois,
de l’aménagement optimal du trou de plantation.
Notre offre inclut différents articles connexes pour
l’aménagement du paysage urbain qui
s’inscrivent parfaitement dans une
politique de développement durable.
Voilà pourquoi GreenMax propose
une gamme de produits innovants
et écologiques, conçus avec des
matériaux 100% recyclables.
2
Des économies pour l’infrastructure et la
verdure
Nos produits innovants, ajoutés à nos connaissances
sans cesse remises à jour, aident les arbres à survivre
entre le béton, le bitume et les constructions. De
plus, nous veillons à la protection de l’infrastructure
souterraine du paysage urbain.Le tout
permet finalement des économies
considérables de temps et d’argent,
mais surtout une meilleure qualité
de vie ainsi qu’une viabilité accrue
des arbres dans les zones urbaines.
Nos conseils
Des conseils avertis quant au choix d’un système
adéquat sont d’une importance capitale pour la
réussite d’un projet. Chaque environnement a en effet
ses particularités : infiltrations d’eau,
constructions souterraines… Le
choix des parois pour le guidage
des racines et/ou la protection
anti-racinaire doit tenir compte de
chaque détail spécifique.
Nos devis
Vous trouverez de nombreuses informations sur
notre site Internet www.greenmax.eu. Pour tout devis,
vous êtes invités à contacter notre
distributeur partenaire régional.
Vous pouvez également demander
un devis par courriel à l’adresse
[email protected] ou par téléphone
au +31 (0)413-294447.
Les commandes
Les commandes de nos produits
passées avant 12h sont traitées le
jour même.
En principe, le délai de livraison est
de 4 jours ouvrés.
L’investissement d’aujourd’hui
Silva Cell®
Module d’enracinement
pour arbres
4
La plantation de
l’arbre en ville :
l’arbre et l’infrastructure urbaine
8
17
GreenMax
Système d’ancrage
pour l’arbre
18
TreeProtect®
Manchon de protection
pour tronc d’arbre
Non tissé - Barrière anti-racines
10
19
ArborGard®+
Manchon de protection
pour tronc d’arbre
RootBlock®
PEHD - Barrière anti-racines
11
20
GreenMax
Couronne d’arrosage
21
AirMax & AquaMax
Drain pour l’aération
et l’irrigation
22
Silva Cell®
Guide d’installation
26
DeepRoot®
Guide d’installation
RootCommander®
RootBlock® Plus
PEHD - Barrière anti-racines
DeepRoot®
Paroi guide-racines
GreenMax
Pal Injecteur
12
13
16
sera l’épargne de demain !
3
4
« Silva Cell® Investir dans l’infrastructure verte »
Silva Cell®
Module d’enracinement pour arbres
Application :
- Le module Silva Cell® crée un espace souterrain permettant
l’enracinement des arbres en ville. Le système modulaire
supporte la charge de la voirie et de son trafic permettant
ainsi de dégager l’espace en surface pour le passage des
véhicules.
- Grande capacité d’absorption et de drainage des eaux de
pluie grâce au sol non compacté se situant dans la cellule.
Un volume de sol très important et une grande qualité
de sol sont les clés pour obtenir un arbre grand et sain.
C’est pourquoi il est nécessaire de prévoir un maximum
de sol non-compacté dans la fosse de plantation. Mais
le plus difficile pour la maitrise d’ouvrage est la prise
en compte des infrastructures qui quadrillent nos villes,
tels que la voirie, les câbles et les conduites.
La structure Silva Cell® est un système modulaire
souterrain de bio-rétention qui utilise la capacité des sols
pour la gestion des eaux pluviales et pour la croissance
d’arbres sains afin de créer une infrastructure verte dans
un environnement défini.
La grande quantité de sol sain contenu à l’intérieur du
système sert à deux fonctions importantes : faire pousser
de grands arbres et traiter l’eau de pluie sur place.
L’intégration de commodités vertes, tels le sol, les
arbres et l’eau, dans les zones urbaines, augmente
considérément la durabilité de l’environnement et
aide à solutionner certains de nos plus pressants défis
écologiques (notamment la mauvaise qualité de l’air,
les températures qui augmentent, les pollutions et
les inondations et la pollution provenant des averses
fréquentes).
Des arbres sains, nourris et supportés par un sol
en quantité suffisante et de grande qualité, aident à
nettoyer l’air et absorbent une quantité significative
d’eau de pluie. En prime, ils donnent une plus value aux
habitations et aux commerces. Mais surtout et d’abord,
ils embellissent nos villes et nos villages et les rendent
plus agréables à vivre.
La structure Silva Cell® rend ces objectifs possibles.
« L’émission d’oxygène d’un arbre de 75 cm de diamètre de tronc est 70 fois supérieure à celle
d’un arbre de 7,5cm de diamètre de tronc… » Cabinet d’étude USDA Forest Service research
Où l’utiliser?
- parkings
- places
- trottoirs
- pistes cyclables
- sites d’entreprises
- lieux publics
- parcs & jardins
- jardins suspendus
- etc.…
5
La structure SilvaCell® procure suffisamment
d’espace au système racinaire pour permettre
aux arbres en milieu urbain de vivre très
longtemps.
James Urban : “Le succès d’un
arbre est fondamentalement lié
au sol dans lequel il évolue.»
Avantages pour la ville:
-Les arbres atteignent leur plein potentiel
-Les plantations d’arbres sont pérennes
-Les grands arbres fournissent plus de valeur à
l’environnement urbain et sont un attrait pour la
faune.
-Les racines des arbres ne représentent plus des
coûts.
-Améliorer et embellir le paysage urbain
-Meilleure qualité de l’air en milieu urbain due à
l’importante capacité de purification d’air des
grands arbres.
-Les grands arbres offrent plus d’ombre et servent
ainsi de climatiseur pour l’espace extérieur. Ils
permettent de diminuer la température urbaine de
2 ° C à 5 ° C.
-La structure Silva Cell®, connectée aux réseaux
souterrains, régule l’excès d’eau en ville, prévenant
ainsi les inondations.
Caractéristiques :
- Peu de perte d’espace (8%) et gain considérable
d’espace non compact (92%)
- Capacité de portance très élevée (14 500 kg par
essieu minimum)
- Capacité de rétention d’eau de + / - 22% à 25%
- Installation simple : structure légère pouvant être
placée manuellement
- Mise en place rapide (quelques heures)
- Utilisation très flexible : les structures ne sont pas
reliées entre-elles.
- Longue durée (garantie 100 ans)
6
Arbres sains sans problème de gestion
Dimensions :
Charpente : 40(h) x60(l) x120(L) cm
Plate-forme : 5(h) x60(l) x120(L) cm
Livraison sur la base de projets.
Matériau :
- Résine polypropylène renforcée à la fibre de
verre, 100% recyclable
- Tube en acier galvanisé
Projets :
Nous restons à votre disposition pour toute consultation
de projet. Il est possible de nous soumettre vos plans de
plantations en zone urbaine. Nous ne manquerons pas
de vous transmettre notre avis ainsi que nos conseils
avec dessins et propositions tarifaires. Ceci reste
informel et ne coûte rien ! Service et Qualité !
Cahier des charges :
Vous pouvez télécharger le descriptif du cahier des
charges sur notre site Internet ou en faire la demande
auprès de nos bureaux. Pour plus d’information
concernant la Cellule Silva Cell®, veuillez consulter
notre site Internet www.greenmax.eu
Le guide d’installation
du module en page 22.
Capacité de portance très élevée
Câbles et conduites ne sont
pas un problème
7
La plantation de l’arbre en ville :
l’arbre et l’infrastructure urbaine
Dommages causés par les racines
d’arbres :
Dans notre environnement urbain, la croissance des
racines cause de sérieux dégâts à notre voirie ainsi qu’à
notre infrastructure urbaine.
Afin de prévenir ces problèmes, nous utilisons de plus en
plus de systèmes pour arrêter la croissance de racines
non désirables.
Il existe deux groupes de parois pour résoudre ces
problèmes : la paroi guide-racines et les barrières antiracines. Les deux systèmes paraissent similaires et
pourtant exécutent des fonctions bien différentes.
Qu’est-ce qu’une barrière anti-racines ?
Une barrière anti-racines consiste généralement en un
rouleau en polyéthylène haute densité (PEHD) à surface
lisse ou à un géotextile non-tissé en polypropylène (PP)
avec une enduction sur les deux faces. Son utilisation
sert à bloquer la prolifération des racines et à créer une
zone libre de toute racine. Ceci permet de protéger
principalement l’infrastructure urbaine de l’invasion
racinaire.
Qu’est-ce qu’une paroi guide-racines ?
Une paroi guide-racines est un panneau en polypropylène
copolymère (PPC) dont les propriétés (arrêtes de guidage,
bord doublé supérieur, tirants d’ancrage) permettent de
guider la croissance des racines en ciblant la zone de
prolifération racinaire plus profondément dans le sol.
Cela permet de protéger l’infrastructure urbaine tout en
offrant à l’arbre urbain une stabilité durable, plus d’espace
pour les racines, et donc une croissance meilleure et
pérenne.
Constitution du sol dans un trou de
plantation :
La constitution du sol dans un trou de plantation est
très importante. Le plus souvent nous procédons à une
injection dans le sol de manière à créer une zone propice
à la croissance des racines, en décompactant le sol, en
apportant une nutrition appropriée à l’arbre, ainsi qu’en
injectant des activateurs de sols afin de stimuler l’activité
organique du sol.
Barrière anti-racines RootBlock® Paroi guide-racines DeepRoot®
Les faits :
- 34% des arbres avec un diamètre de tronc entre
11 et 20 cm provoquent un soulèvement de la
voirie par les racines
- 84% des arbres avec un diamètre > 50 cm
provoquent un soulèvement de la voirie par les
racines
Référence : Reichwein. Sabine (Université de
Hanovre, Allemagne)
« Baumwurzeln unter Verkehrsflächen 2002 »
Ce que beaucoup ignorent :
Les barrières anti-racines ne font rien d’autre que
protéger notre infrastructure contre les nuisances
dues aux racines et protéger les racines ellesmêmes. Ces parois adaptées évitent dès lors la
coupe des racines. La distance minimale entre le
tronc de l’arbre et une barrière anti-racines est
de 2 m¹. En effet, les barrières anti-racines ne font
que contenir les racines sans les guider. Donc,
dans la plupart des cas, seule l’application linéaire
est possible, application qui ne peut se faire autour
d’un arbre, sauf si la distance entre le dispositif et
le tronc est suffisante pour garantir la stabilité de
l’arbre.Tout ce qui s’utilise à moins de 2 m¹ du tronc
doit l’être avec une paroi guide-racines DeepRoot®
offrant cette stabilité. Ce système de guidage des
racines permet également de maximiser le volume
de sol occupé par le système racinaire de l’arbre, lui
permettant ainsi une meilleure croissance.
Plan d’une plantation d’arbre en ville
Paroi
guide-racines
Quel système choisir ?
La croissance des racines est avant tout influencée par
la présence de nutriments ainsi que celle d’un sol non
compact. Nous pouvons stopper les racines et/ou les
guider vers une zone où elles n’entraineront pas de
dommages sur l’infrastructure qu’elle soit de voirie
ou sous-terraine. Mais comment choisir le système
approprié?
8
Barrière
anti-racines
Paroi
guide-racines
Vu de dessus
Plan de coupe
Nous fournissons les meilleurs produits pour des solutions durables.
Barrière
anti-racines
Points importants
quant au choix du système :
Faire dépasser la paroi au-dessus du sol :
Pour tous les systèmes, il est nécessaire de faire
dépasser la paroi de 1 à 2 cm au dessus du sol ; 5 cm
de dépassement pour les bambous.
Concernant les parois guide-racines DeepRoot®, le
bord doublé supérieur doit dépasser du sol.
Pour des raisons esthétiques certaines personnes ne
souhaitent pas voir apparaître ce dépassement du sol.
Il est possible de cacher le bord avec une grille pour
arbre ou une bordure de trottoir.
Le choix de la hauteur de la paroi dépend:
1) De la profondeur de la zone à protéger
2) De la prodondeur de la nappe phréatique/rôche-mère
La paroi doit se trouver à un minimum de 10 cm sous la
zone à protéger.
Lorsque vous choisissez d’utiliser une paroi guide-racines,
il est nécessaire de laisser sous la paroi 20 cm d’espace
disponible aux racines. Attention, un niveau élevé de la
nappe phréatique peut créer une barrière naturelle
sous l’arbre, et empêcher les racines de passer sous le
système.
Compacter le sol situé derrière les
panneaux :
Les racines choisissent la facilité, là où se situe la
plus faible résistance. Compacter le sol derrière les
panneaux permet de prévenir toute remontée des
racines quand celles-ci ont atteint le bas de la paroi
guide-racines.
Choix
Paroi guide-racines ou barrière anti-racines
“Paroi située à moins
de 2 mètres du tronc ?”
“Paroi située à plus
de 2 mètres du tronc?”
DeepRoot® paroi guide-racines
Barrière anti-racines
(LR30, DR45, DR60, LR90, LR120)
(RootBlock®, RootBlock® Plus, RootCommander®)
Protection des câbles
et conduites?
Rénovation du trou de
plantation
Type : LR30
Profondeur des câbles et conduites :
Oui
Non
< 2m
Jusqu’à 50 cm -> hauteur de la paroi : 60/75 cm
Jusqu’à 90 cm -> hauteur de la paroi : 100 cm
> 90 cm -> hauteur de la paroi : 100 - 300 cm
Profondeur des câbles et
conduites :
Jusqu’à 80 cm -> Type : LR90
> 80 cm -> Type : LR120
Niveau de la nappe phréatique /
roche mère :
- 60 cm -> Type : DR45
- 80 cm -> Type : DR60
< 2m
> 2m
< 2m
Mais la réussite dépend aussi et surtout de la qualité de la mise en œuvre.
9
RootCommander®
Non tissé - Barrière anti-racines
Application pour la protection des :
-
-
-
-
-
-
-
-
câbles
conduits
canalisations
fondations
revêtements de routes
jardins, terrains de sport, parcs et terrains de jeux
étangs et piscines
et des arbres eux-mêmes
RootCommander® :
Avec sa toile de 335 g/m², RootCommander® fait
partie des plus lourdes barrières anti-racines dans le
domaine des produits non tissés. Légère et très
flexible, la paroi RootCommander® convient à
pratiquement tous les types de racines, contribuant,
depuis des années et dans de nombreuses communes,
à la lutte contre la croissance incontrôlée des racines.
RootCommander® fournit la plus haute qualité dans
le domaine des géotextiles non tissés grâce à son
enduction double face.
Beaucoup l’ignorent ou l’oublient. Mais les barrières
anti-racines ne font rien d’autre que protéger
notre infrastructure contre les nuisances dues aux
racines et protéger les racines elles-mêmes. Ces parois
adaptées évitent dès lors la coupe des racines.
La distance minimale entre l’arbre et une barrière
anti-racines est de 2 m¹ (en fonction de l’essence
de l’arbre, renseignez-vous auprès de nos services). En
effet, les barrières anti-racines ne font que contenir les
racines sans les guider. Donc, dans la plupart des cas,
seule l’application linéaire est possible, application
qui ne peut se faire autour d’un arbre, sauf si la distance
entre le dispositif et le tronc est suffisante pour garantir
la stabilité de l’arbre.
Spécifications :
Poids
335 g/m²
EN-ISO 9864
Résistance au
poinçonnement
3455 N
DIN 54307
Résistivité en surface
60 µm
ISO 4288
Résistance à la
traction Longueur
22.27 kN/m
ISO 10139
Largeur
22.20 kN/m
ISO 10139
Emodule Longueur
76.2 N/mm
EN-ISO 527-1
Largeur
77.1 N/mm
EN-ISO 527-1
Côté enduit
10
Caractéristiques :
- Garantie 30 ans
- Non tissé avec enduction double face assurant
une grande résistance (335 g/m²)
- Propre et facile à mettre en place grâce à ses deux
surfaces lisses
- Flexible, solide, et imperméable
- Résistant aux racines d’arbres, aux impuretés et
micro-organismes, aux rayons UV et composants
chimiques
Matériau :
- Géotextile non tissé en Polypropylène (PP) avec
enduction double face, vert, 100% recyclable
Conditionnement :
Rouleaux
Hauteur
Longueur
Poids
Type
50,0 cm
50 m¹
9,00 kg
RC 500
62,5 cm
50 m¹
11,00 kg
RC 625
100 cm
50 m¹
18,00 kg
RC 1000
125 cm
50 m¹
22,50 kg
RC 1250
150 cm
50 m¹
27,00 kg
RC 1500
200 cm
50 m¹
39,00 kg
RC 2000
250 cm
50 m¹
45,00 kg
RC 2500
* autres hauteurs sur demande
Cahier des charges :
Vous pouvez télécharger le descriptif du cahier des
charges sur notre site Internet ou en faire la demande
auprès de nos bureaux.
RootBlock®
PEHD - Barrière anti-racines
Application pour la protection des :
-
-
-
-
-
-
-
-
câbles
conduits
canalisations
fondations
revêtements de routes
jardins, terrains de sport, parcs et terrains de jeux
étangs et piscines
et des arbres eux-mêmes
RootBlock® :
Avec son épaisseur de 1 ou 2 mm (d’autres épaisseurs
sont possibles sur demande), RootBlock® est une
barrière anti-racines parmi les plus lourdes de notre
assortiment. La barrière anti-racines RootBlock®
convient à tous les types de racines et de sols,
contribuant, depuis des années et dans de nombreuses
communes, à la lutte contre la croissance incontrôlée
de racines.
Grâce à ses propriétés exceptionnelles, la barrière
anti-racines RootBlock® représente la seule
barrière anti-racines adaptée aux rhizomes
des bambous.
RootBlock® est un produit très bon marché, d’une qualité
élevée et d’une longue durée de vie (garantie de 100 ans),
pouvant de ce fait être réutilisé ou recyclé.
La distance minimale entre le tronc de l’arbre et
une barrière anti-racines est de 2 m¹ minimum
(en fonction de l’essence de l’arbre, renseignez-vous
auprès de nos services). En effet, les barrières anti-racines
ne font que contenir les racines sans les guider. Donc,
dans la plupart des cas, seule l’application linéaire
est possible, application qui ne peut se faire autour d’un
arbre, sauf si la distance entre le dispositif et le tronc est
suffisante pour garantir la stabilité de l’arbre.
Spécifications :
Résistance à la flexion (N/mm2)
38
Extensibilité et rupture (%)
>800
Résistance à la compression (N/mm2)
25
E-modulus (N/mm2)
1100
Résistance à l’impact encoche
(avec encoche Izod) (N/mm2)
7
Résistance aux chocs (N/mm2)
Pas de rupture
Caractéristiques :
- Garantie 100 ans
- Résistant à des charges importantes et
prolongées (1000 g/m² ou 2000 g/m²)
- Propre et facile à mettre en place
- Flexible, très solide, et imperméable
- Résistant aux racines d’arbres et aux rhizomes de
bambous, aux impuretés et micro-organismes, aux
rayons UV et composants chimiques
Matériau :
- Polyéthylène Haute Densité (PEHD) certifié haut
de gamme, noir, 100% recyclable
Dimensions :
Rouleaux de 50 mtr.
1 mm*
25 mtr.
2 mm*
Hauteur
Type
Type
30 cm
-
WB/BB30/2
50 cm
WB/BB50/1
WB/BB50/2
60 cm
WB/BB60/1
WB/BB60/2
75 cm
WB/BB75/1
WB/BB75/2
100 cm
WB/BB100/1
WB/BB100/2
150 cm
WB/BB150/1
WB/BB150/2
200 cm
WB/BB200/1
WB/BB200/2
* autres épaisseurs sur demande
Résistance à la traction (N/mm2)
Coefficient de friction en fait de
l’acier à sec
0,45
Rétention d’eau
(à 20ºC + climat normal)
0,3
Cahier des charges :
Vous pouvez télécharger le descriptif du cahier des
charges sur notre site Internet ou en faire la demande
auprès de nos bureaux.
11
RootBlock® Plus
PEHD - Barrière anti-racines
Application pour la protection des :
-
-
-
-
-
-
-
-
câbles
conduits
canalisations
fondations
revêtements de routes
jardins, terrains de sport, parcs et terrains de jeux
étangs et piscines
et des arbres eux-mêmes
Rootblock® Plus :
Avec son épaisseur de 2 mm (d’autres épaisseurs
sont possibles sur demande), RootBlock® Plus est une
barrière anti-racines parmi les plus lourdes de notre
assortiment. Bien qu’elle soit lourde, elle est des plus
légères à l’utilisation, du fait de sa longueur de 5 m¹ et
des plus ergonomes grâce à son raccord éprouvé et
très solide. RootBlock® Plus convient à tous les
types de racines et de sols, contribuant, depuis des
années et dans de nombreuses communes, à la lutte
contre la croissance incontrôlée des racines.
Du fait de son épaisseur et de son raccord, la paroi
reste debout dans la fente sans accessoires, ce qui
permet une mise en pose facile et rapide.
Spécifications :
Résistance maximale à la rupture en
35
compression (N/mm²)
Résistance à la rupture (%)
> 750
lo=50 mm
> 600
lo=64 mm
Résistance au déchirement (N)
270
53515
Résistance au poinçonnement (N)
535
FTMS 101,
Résistance aux craquelures de
> 1500
Verfahren 2065
tension (h)
Tolérance à l’étirement et
ASTM D 1963,
Cond. B
800
DIN 53448
résilience totale (mJ/mm²)
La distance minimale entre le tronc de l’arbre et
une barrière anti-racines est de 2 m¹ minimum
(en fonction de l’essence de l’arbre, renseignez-vous
auprès de nos services). En effet, les barrières anti-racines
ne font que contenir les racines sans les guider. Donc,
dans la plupart des cas, seule l’application linéaire
est possible, application qui ne peut se faire autour d’un
arbre, sauf si la distance entre le dispositif et le tronc est
suffisante pour garantir la stabilité de l’arbre.
La barrière anti-racines RootBlock® Plus est fabriquée
en PEHD certifié, chacun de ses raccords étant contrôlé
avant de quitter l’usine. RootBlock® Plus est une barrière
anti-racines dotée pour l’Allemagne du label GW125,
et nous fournissons 100 ans de garantie sur la paroi.
12
Caractéristiques :
- Garantie 100 ans
- Résistant à des charges importantes et prolongées
(2000 g/m²)
- Installation rapide grâce au rouleau de 5 m¹ et au
raccord breveté
- Flexible et très solide
- Résistant aux racines d’arbres et aux rhizomes de
bambous, aux impuretés et micro-organismes, aux
rayons UV et composants chimiques
Matériau :
- Polyéthylène Haute Densité (PEHD) certifié haut
de gamme, noir, 100% recyclable
Dimensions :
Rouleaux
Hauteur
Longueur
Épaisseur
Type
50 cm
5 m¹
2 mm
RB50
60 cm
5 m¹
2 mm
RB60
75 cm
5 m¹
2 mm
RB75
100 cm
5 m¹
2 mm
RB100
150 cm
5 m¹
2 mm
RB150
200 cm
5 m¹
2 mm
RB200
250 cm
5 m¹
2 mm
RB250
300 cm
5 m¹
2 mm
RB300
Cahier des charges :
Vous pouvez télécharger le descriptif du cahier des
charges sur notre site Internet ou en faire la demande
auprès de nos bureaux.
Paroi guide-racines
Application :
- Prévient les dégâts causés à la voirie et aux infrastructures
souterraines par des racines
- Offre aux arbres la possibilité de se développer dans les
zones urbaines tout en jouissant d’une stabilité et d’un
espace de croissance
- Peut être placée à une distance de moins de 2 m¹ du
tronc d’arbre
Guidage des racines :
Les panneaux DeepRoot® spécialement dotés
d’arêtes verticales guident les racines plus
profondément dans le sol. Les systèmes conventionnels tels que les barrières anti-racines, ne pouvant
s’utiliser qu’à partir de 2 m¹ de l’arbre, n’assurent pas
le guidage des racines et de ce fait, n’offrent pas de
stabilité à l’arbre.Tout ce qui s’utilise à l’intérieur
de ce rayon doit l’être avec une paroi guideracines DeepRoot® offrant cette stabilité. Ce
système de guidage des racines permet également de
maximiser le volume de sol occupé par le système
racinaire de l’arbre, lui permettant ainsi une meilleure
croissance.
Les panneaux guide-racines DeepRoot® s’utilisent aussi
bien pour les nouvelles plantations que pour des arbres
adultes déjà plantés (rénovation), afin de préserver leur
beauté et leur qualité. De plus, les frais de réparation
et de responsabilité civile pour les dégâts causés
aux revêtements de chaussée, ainsi que le risque de
trébuchage, sont minimisés.
Lorsque les câbles et les conduits se trouvent
à moins de 2m¹ du tronc de l’arbre il est
recommandé d’utiliser les parois DeepRoot®
LR90 et LR120. Ces panneaux présentent
des arêtes de guidage qui guident les racines
plus profondément dans le sol, permettant
un meilleur ancrage du végétal, tout en
empêchant l´évolution de ses racines sous les
panneaux.
Sol de plantation
DeepRoot®
Bordure de
trottoir
Revêtement
Sable de rue :
tassé à 3 Mpa
Sol de plantation tassé à 2 Mpa
ou traité avec Pal Injection
Roche mère /
nappe phréatique
Les panneaux DeepRoot® peuvent aussi être
utilisés autour de l’arbre (LR30, DR45, DR60).
Les coûts de réparation, les dommages sur la
voirie tout comme le risque de trébucher sont
minimisés.
13
Le fonctionnement :
Les jeunes racines d’arbres poussent à l’horizontale,
se heurtant aux parois de séparation DeepRoot®
spécialement profilées. Les arêtes de guidage dirigent les
racines directement vers le bas. Sans ce dispositif, les
racines tourneraient le long de la paroi, ce qui entrainerait
le chignonage racinaire, et donc l’étouffement de
l’arbre ; celui-ci ne pouvant trouver de stabilité.
Une fois qu’elles ont atteint le dessous du dispositif, les
racines peuvent continuer à pousser à l’horizontale, ce
qui permet un bon ancrage de l’arbre tout en prévenant
les dégâts au revêtement de voirie. Pour réaliser une
croissance horizontale des racines, il importe de respecter
les conseils d’installation.
Bord doublé supérieur
Prévient le débordement des racines
Arêtes de guidage
Permettent de guider les racines
Tirants d’ancrage
Préviennent le refoulement de la paroi
Système de connexion
Permet d’agencer les parois
Panneau DR60
Spécifications techniques :
ASTM
Test Method
Test
Value
Copolymer
Polypropylene
Tensile stress@yield
D638
3800 PS
Elongation@yield
D638
6.3%
Flexural Modulus
D790B
155,000 PSI
Notched Izod Impact
D256A
7.1
Rockwell Hardness r.scale
D785A
68
Conditionnement :
Panneaux
Hauteur
Carton
M¹ par carton Type
30 cm
40 panneaux
24 m¹
LR30
45 cm
26 panneaux
15,6 m¹
DR45
60 cm
20 panneaux
12 m¹
DR60
90 cm
14 panneaux
8,4 m¹
LR90
120 cm
10 panneaux
6 m¹
LR120
Tous les panneaux ont une largeur de 60 cm
et une épaisseur de 2,16 mm.
Un carton LR30/DR45/DR60 : pèse 19,8 kg
Un carton LR90/LR120 : pèse 19,35 kg
14
Caractéristiques :
- Système s’agençant facilement
- Les arêtes à 90º guident les racines d’arbres vers
le bas
- Des tirants d’ancrage brevetés empêchent les
racines de pousser les panneaux vers le haut
- Le double bord supérieur breveté évite le
débordement des racines, résiste à la charge
prolongée, assurant une finition lisse et propre
- Les bords arrondis assurent une utilisation sans
problème
- Permet une utilisation à une courte distance de
l’arbre
Matériau :
- Polypropylène Copolymère (PPC)
- 50% de plastique recyclé, 100% recyclable
- Moulé par injection
- Résistant aux UV
- Flexible
- Résistant aux éléments chimiques
- Insensible à la pression exercée par la pousse des
racines, aux impuretés et aux micro-organismes
Installation linéaire
Bordure de trottoir
DeepRoot® Installation circulaire
Arbre
Calcul : Longueur des panneaux
Divisée par 3,14 cm = Ø …cm
Trottoir
Parois guide-racines DeepRoot®
Avec DeepRoot®
Sans DeepRoot®
Diamètre du trou de plantation
Ø 5 panneaux 96 cm
Ø 6 panneaux 115 cm
Ø 8 panneaux 153 cm
Installation circulaire
Trottoir
Diamètre variable
Bordure de trottoir
Installation linéaire
Installation circulaire
Protection des
câbles/conduits/égouts
Index d’application :
Hauteur/
Profondeur
Longueur
Type
Utilisation
linéaire
Utilisation
circulaire
Protection
du pavage
30 cm
60 cm
LR30
x
x
x
45 cm
60 cm
DR45
x
x
x
60 cm
60 cm
DR60
x
x
x
90 cm
60 cm
LR90
x
x
x
120 cm
60 cm
LR120
x
x
x
Guide d’installation :
Retrouvez notre guide d’installation des panneaux DeepRoot® en page 26.
Cahier des charges :
Vous pouvez télécharger le descriptif du cahier des charges sur notre site Internet ou en faire la demande auprès de
nos bureaux.
15
GreenMax
Pal Injecteur
Application :
- Préparation et amélioration du lieu de plantation
GreenMax propose une méthode d’injection
révolutionnaire pour la préparation et l’amélioration
des lieux de croissance des racines d’arbres, à l’aide
d’appareils à air comprimé.
L’installation du Pal Injecteur GreenMax se compose
d’une unité de stockage de 4800 litres, d’une unité de
mélange et d’une unité de traitement.
La machine pilote deux lances d’injection introduites
manuellement dans le sol avec beaucoup de précaution
à l’aide de pulsations d’air comprimé. Ceci permet
d’éviter les dommages aux racines, câbles et
conduites.
Des pulsations de pression douce permettent de créer
dans le sol des conduits pour les racines sous forme de
déchirures dans le profil et dans les différentes couches
de terre. Ces cavités sont ensuite remplies de
substrat organique, également injecté dans le sol à
l’aide d’air comprimé.
Une lance est enfoncée dans le sol jusqu’à
environ 80 cm.
Des fissures sont faites dans le sol sous une
pression à gaz élevée.
L’espace créé est rempli de substrat sous
une pression à gaz faible.
Une fois les espaces remplis, la lance
est introduite plus haut, après quoi de
nouvelles fissures sont réalisées.
Ces fissures sont également remplies de
substrat.
Une installation d’injection mobile, pilotée par ordinateur,
permet de doser et de mélanger les matières organiques
avec précision.
16
Avant le Pal Injecteur
1 an plus tard !
Le substrat est composé de :
- Préparations biologiques vivantes composées d’un
grand nombre de petits organismes qui apporteront des nutriments à l’arbre, surtout sur le long terme. Ces préparations sont également
enrichies en mycorhizes qui se soudent aux racines (symbiose)
- Engrais comme du compost entièrement
fermenté, de la perlite et des granulés de farine de
sang et d’os
- Billes de lave. Leur utilisation permet aux
déchirures de rester traversables pour les
racines même en cas de densification et garantit
une oxygénation bonne et continue
En injectant ce substrat sous forme sèche, on évite
qu’une nouvelle couche dure ne se forme dans le sol
ou que le sol ne s’affaisse. Ainsi, est créé autour de
l’arbre un milieu de croissance renouvelé et durable.
Cette illustration montre une racine
d’arbre qui a déjà trouvé la racine
décomposée de son prédécesseur et qui
utilise les nutriments ainsi libérés pour
générer une bonne croissance.
Les déchirures créées permettent un
bon déploiement des racines. De plus,
la substance organique enrichie en
bactéries du sol et en champignons
mycorhiziens qui a été introduite
permet la transformation en nutriments
assimilables par l’arbre.
GreenMax
Système d’ancrage pour l’arbre
Application :
- Attacher et ancrer les arbres
- Haubaner les arbres
Le système d’ancrage pour arbre est une solution
souterraine rentable, fiable et efficace, qui
permet de sécuriser des arbres transplantés.
Pour répondre à cette demande, nous vous proposons
une gamme complète de kits standards pour l’ancrage
des mottes et l’haubanage des arbres transplantés,
allant jusqu’à 20 mètres de haut.
Avantages d’un système d’ancrage :
- Amélioration considérable de l’aspect esthétique
- Emploi de tuteurs et de câbles disgracieux banni
- Installation simple et rapide (+/-15 min)
- Sécurité et stabilité de l’arbre accrues
- Accélération de la croissance des racines et
développement naturel plus rapide du tronc
- Très grande rentabilité (comparativement aux
méthodes traditionnelles)
Soutien de motte :
Le système de soutien de motte reste la méthode
privilégiée pour sécuriser des arbres semi adultes,
en motte ou en bac. La facilité d’installation et l’absence
de câble visible justifient la préférence donnée à ce
système par nos clients.
Circonférence
du tronc
Jusqu’à 50 cm
Jusqu’à 90 cm
Circonférence
du tronc
Description du kit de soutien de
motte pour terrasses
Jusqu’à 50 cm
- 3 ceintures (sans ancres)
- Tendeur à rochet à ouverture
sécurisée + ceinture
- Protection pour motte
Jusqu’à 90 cm
Supérieur à 90 cm
Description du kit de soutien de motte
Nous restons à votre disposition pour étudier toutes
les applications spécifiques, vous fournir tous nos conseils sur les kits de soutien de motte, en fonction des
différents types de sols.
- 3 ancres avec ceintures
- Tendeur à rochet à ouverture
sécurisée + ceinture
- Protection pour motte
Cahier des charges :
Vous pouvez télécharger le descriptif du cahier des
charges sur notre site Internet ou en faire la demande
auprès de nos bureaux.
Jusqu’à 20 cm
Jusqu’à 25 cm
Système d’ancrage pour terrasses :
De même, notre gamme offre des solutions d’ancrage
pour des traverses en bois ou en dalles, ainsi que la
plantation en bacs-béton et autres structures solides.
Cet ancrage est réalisé à l’aide de pitons extensibles.
Supérieur à 90 cm
Outils :
Un équipement spécifique accélère et facilite la
pose des ancres. Si l’installation porte sur un grand
nombre d’arbres, nous vous conseillons d’utiliser un
équipement électrique. Pour les arbres supérieurs à
7,5 m, il est recommandé d’utiliser un marteau piqueur.
17
TreeProtect®
Manchon de protection pour tronc d’arbre
Application :
- Protection du tronc contre les dégâts causés par
les roto-fils, les tondeuses à gazon, ainsi que les rongeurs
TreeProtect® :
Le manchon TreeProtect® est une méthode éprouvée,
efficace, est très bon marché, permettant une
protection sûre contre les dégâts causés par
les roto-fils, les tondeuses à gazon, ainsi que les
rongeurs, ne gênant pas l’arbre dans sa croissance.
TreeProtect® protège les troncs jusqu’à un diamètre
de 11 cm. Pour les arbres plus grands, il est possible
d’utiliser 2 ou plusieurs manchons reliés entre
eux.
Dimensions et Conditionnement :
Hauteur
Largeur
Épaisseur
Carton
21 cm
36 cm
2 mm
100 pièces
Sans TreeProtect®
Avec TreeProtect®
Caractéristiques :
- Facile à installer
- Résistant aux rayons UV
- Doté de trous d’aération optimaux
- Couleur: marron ou vert
Matériau :
- Polyéthylène (PE), 100% recyclable
Cahier des charges :
Vous pouvez télécharger le descriptif du cahier des
charges sur notre site Internet ou en faire la demande
auprès de nos bureaux.
Système de connexion :
18
ArborGard®+
Manchon de protection pour tronc d’arbre
Application :
- Protection du tronc contre les dégâts causés par
les roto-fils, les tondeuses à gazon, ainsi que les rongeurs
ArborGard®+ :
Le protecteur de tronc ArborGard®+ protège
efficacement les arbres contre les dégâts causés par les
roto-fils, les tondeuses à gazon, ainsi que les rongeurs.
Disponible en couleur grise discrète, composé en PE
résistant aux UV, doté de trous d’aération optimaux.
Il suit la croissance de l´arbre sans entraver le tronc.
ArborGard®+ protège les troncs jusqu’à un diamètre de
9 cm. Pour les arbres plus grands, il est possible d’utiliser
2 ou plusieurs manchons reliés entre eux.
Dimensions et Conditionnement :
Hauteur
Largeur
Épaisseur
Carton
22,5 cm
29,5 cm
1,52 mm
100 pièces
Caractéristiques :
- Facile à installer
- S’adapte à la croissance de l’arbre
- Résistant aux rayons UV
- Doté de trous d’aération optimaux
- Couleur gris
Matériau :
- Polyéthylène (PE), 100% recyclable
Cahier des charges :
Vous pouvez télécharger le descriptif du cahier des
charges sur notre site Internet ou en faire la demande
auprès de nos bureaux.
Sans ArborGard®+
Avec ArborGard®+
19
GreenMax
Couronne d’arrosage
Application :
- Bassin d’eau pour arbre
Couronne d’arrosage GreenMax :
La sécheresse des sols dans un environnement urbain
provoque de sérieux problèmes aux jeunes arbres. La
couronne d’arrosage GreenMax a été conçue pour
favoriser la croissance de l’arbre. Cette couronne
de 30 cm de hauteur, s’enfonçant sur 10 cm, permet à
l’eau de rester concentrée au niveau du pied
de l’arbre.
Caractéristiques :
- Couleur : vert ou noir
- Flexible et facile à installer
- Résistante aux rayons UV
- Réutilisable
- 100% recyclable
- Protège aussi l’arbre du sel utilisé
pour le gel durant la période hivernale
Conditionnement et matériau :
Couleur
Matériau
Longueur
Largeur
Épaisseur
Vert
LDPE
25 Mètres
30 cm
3 mm
Noir
HDPE
25 Mètres
30 cm
2 mm
Application :
Couronne de 2,5 m¹ (Ø 80 cm)
Capacité de rétention de 100 Litres
Couronne de 3,0 m¹ (Ø 95 cm)
Capacité de rétention de 140 Litres
Couronne de 3,5 m¹ (Ø 1,11 m)
Capacité de rétention de 195 Litres
Cahier des charges :
Vous pouvez télécharger le descriptif du cahier des
charges sur notre site Internet ou en faire la demande
auprès de nos bureaux.
20
AirMax & AquaMax
aération
irrigation
Application pour les fosses de plantation :
- AirMax : introduire de l’oxygène dans le
trou de plantation, pour stimuler la vitalité
et la croissance de l’arbre
- AquaMax : irriguer le trou de plantation,
pour stimuler et conserver la vitalité et la
croissance de l’arbre
version 80-80-80
version 80-160-80
Problématique de plantation urbaine :
Les arbres urbains souffrent de la sécheresse et du
manque d’oxygène généralement dus à la mauvaise
structure du sol et/ou à la pénétration minime de
l’eau pluviale dans le sol.
Les drains AirMax & AquaMax sont extrêmement efficaces
et d’un montage facile pour les arbres qui doivent être
plantés dans un espace public. Les drains sont dotés de
fentes supplémentaires pour une diffusion (oxygène
et eau) accrue de 43%, ainsi que d’un tissu de filtration
en polyester prévenant du colmatage et de l’ensablement.
Ce tissu de filtration en polyester présente une grande
longévité (10 ans), ce qui le rend plus adéquat que la fibre
de coco.
Le polypropylène (PP) ainsi que le polyéthylène (PE) que
nous utilisons sont des matériaux fabriqués avec des
composants dits propres, 100% recyclables, donc plus
respectueux de l’environnement. Ce n’est pas le cas de
certains polymères tel le polychlorure de vinyle (PVC) qui
nécessite de nombreux additifs toxiques (plomb, cadmium,
chlore en particulier) pour être fabriqué.
Caractéristiques :
- Installation facile et flexible
- Système pérenne, 100% recyclable, résistant aux
UV et produits chimiques
- Insensible à la croissance des racines, impuretés et
micro-organismes
- Conduit en Polyéthylène avec tissu de filtration en
Polyester contre le colmatage
- Fentes supplémentaires pour accroître l’aération
ou l’irrigation (drain ø80)
Matériel :
- Drain en polyéthylène (PE), tissu de filtration en
polyester, bouchon Polypropylène (PP),
raccordement polypropylène (PP) à déclic
Conditionnement :
Type
Unité
Drain PE ø80+ tissu
Rouleau de 50 m¹
Drain PE ø160
Rouleau de 50 m¹
Bouchon PP
Pièce
Raccordement à déclic PP
Pièce
Cahier des charges :
Vous pouvez télécharger le descriptif du cahier des
charges sur notre site Internet ou en faire la demande
auprès de nos bureaux.
Recommandations d’utilisation :
Le drain AquaMax s’utilise à une profondeur superficielle afin de déverser convenablement l’eau dans la fosse de plantation.
La partie verticale du drain mesurera entre 30 cm et 50 cm.
Le drain AirMax s’utilise à une profondeur plus importante pour combler le manque d’échanges gazeux. La partie verticale
du drain mesurera entre 50 cm et 1 m.
Recommandations de montage : Dimensions de l’arbre / AquaMax et AirMax
Circonférence
Hauteur
Recommandations*
8 à 16 cm
<3M
2,5 m¹ 80 Ø drain, fentes d’aération supplémentaires, tissu de filtration, système T, bouchon
16 à 25 cm
3à5M
3 m¹ 80 Ø drain, fentes d’aération supplémentaires, tissu de filtration, système T, bouchon
25 à 45 cm
5à7M
5 m¹ 80 Ø drain, fentes d’aération supplémentaires, tissu de filtration, système T, bouchon
> 45 cm
>7M
8 m¹ 80 Ø drain, fentes d’aération supplémentaires, tissu de filtration, système T, bouchon
* La longueur du drain mentionnée inclut les 50 cm nécessaires à la partie verticale.
21
Silva Cell®
Guide d’installation
Projets :
Nous restons à votre disposition pour toute consultation de projet. Il est
possible de nous soumettre vos plans de plantations en zone urbaine. Nous
ne manquerons pas de vous transmettre notre avis ainsi que nos conseils
avec dessins et propositions tarifaires. Ceci reste informel et ne coûte rien !
Service et Qualité !
Pour plus d’information concernant la Cellule Silva Cell®, veuillez consulter
notre site Internet www.greenmax.eu.
1
.
Avant de commencer le projet
Voici la zone de localisation du projet avant l’installation
de la structure Silva Cell®.
2
3
22
Plan du projet
Avez-vous des idées concernant des projets ? Nous
sommes à votre disposition pour toute étude de
projet. Des dessins ainsi que des propositions tarifaires
vous seront gratuitement soumis.
.
Excavation
Le site dans lequel la structure Silva Cell® sera installée
est excavé.
Silva Cell® Guide d’installation
La fondation
Une bonne fondation est nécessaire pour obtenir les
meilleures capacités de portance de la structure Silva
Cell®. Nous utilisons principalement des cailloux, des
graviers, ou du sable. Le sol est compacté et mis à niveau
afin d’assurer la stabilité de la base avant l’installation de
la structure Silva Cell®.
Il est préférable que la fondation reste perméable pour
éviter que la fosse de plantation ne se transforme en
bassine.
Placer les charpentes et attacher la géogrille
Les charpentes sont très légères et peuvent donc être
installées manuellement. La géogrille permet de maintenir
le sol contenu dans la structure Silva Cell® au moment de
son remplissage.
Les charpentes sont emboîtées
Il est possible d’emboîter jusqu’à 3 charpentes avant que
le système n’atteigne sa hauteur maximum avec la plateforme (hauteur. max : 120 cm). Les charpentes sont la
base de la structure Silva Cell® et l’installation est très
flexible. Ce qui rend l’installation de la structure Silva
Cell® possible autour des tuyaux.
Remplir les charpentes avec du sol
Une fois les charpentes emboîtées, celles-ci peuvent
être remplies avec un sol spécialement utilisé pour la
plantation des arbres. Cela permet d’assurer les meilleures
conditions de croissance aux racines. Malheureusement
ce type de sol n’offre aucune portance au pavement
utilisé en surface. Dès lors la structure Silva Cell® se
charge de fournir la capacité de portance nécessaire
pour supporter l’infrastructure de voirie.
4
5
6
7
23
Silva Cell® Guide d’installation
Installation du système d’irrigation
Les drains d’irrigation sont installés dans le système.
Ces drains sont flexibles et modulables. Ils peuvent
être utilisés sur différents endroits afin d’assurer
l’irrigation optimale de la fosse de plantation.
8
9
Compactage des abords du système
Remplir les contours de l´installation avec un sol
compactable. Utiliser le même sol que pour la fondation.
Cela augmentera le compactage autour du système.
Les racines cherchant les chemins qui présentent le
moins de résistance possible, elles resteront donc à
l´intérieur de la structure Silva Cell®.
.
Installation des plate-formes
Emboîter les plates-formes sur les charpentes. Ces
plates-formes sont visées par sécurité. Cela ferme
la structure Silva Cell®. La combinaison des platesformes avec les structures permet d’obtenir une haute
capacité de résistance (14 500 kg par essieu). Une
couche d’air est maintenue sous les plates-formes, afin
de préserver l’échange gazeux dans le système.
10
11
24
.
Installation du géotextile
Poser le géotextile sur les plates-formes. Cela permet
de répartir le poids devant être supporté et maintient
le sol au-dessus des plates-formes. Ce géotextile est
perméable à l’air comme à l’eau.
Silva Cell® Guide d’installation
Compactage
Une nouvelle base de sol sera constituée au-dessus de la
structure Silva Cell®. Le sol sera de même nature que celui
utilisé pour la fondation. L’épaisseur de cette nouvelle
fondation est sujette au type de pavement souhaité
(exemple : briques ou bitume) et varie donc entre 20-40
cm. Cela s’explique par une répartition au maximum de
la pression sur toute la structure Silva Cell®.
Pavage
Le pavage peut commencer quand le compactage du sol
situé au-dessus de la structure Silva Cell® est terminé.
Plantation du végétal et installation des parois
guide-racines DeepRoot®
Les parois guide-racines DeepRoot® permettent d’écarter
les racines de l’arbre de la zone de pavement et de les
rediriger plus en profondeur. Les racines pourront alors
évoluer horizontalement à l’intérieur de la structure
Silva Cell®.
Projet terminé !
Le projet est terminé avec la structure Silva Cell®.
Le végétal peut évoluer très convenablement dans
l’environnement urbain pour devenir un arbre grand et
sain.
12
13
14
15
25
Guide d’installation
Comme les racines d’arbres choisissent la solution de facilité, il est, pour
un résultat optimal, extrêmement important qu’il y ait une couche de
sol assez large sous les panneaux dans laquelle les racines peuvent bien
s’enraciner et que le lieu de plantation soit aménagé comme il faut.
Les panneaux doivent être installés comme suit :
- les arêtes de guidage face au tronc d’arbre
- le double bord supérieur vers le haut (panneaux LR30/DR45/DR60)
- Laisser dépasser le haut des panneaux de 1 cm au-dessus du niveau de la terre contenue
dans le trou de plantation pour empêcher les racines de pousser par-dessus les panneaux.
- Compacter le sol situé derrière les panneaux et préserver un sol faiblement compacté
entre les panneaux et sous les panneaux
Remplir de
terre végétale
DeepRoot®
Haut du panneau: 1 cm
au-dessus du niveau
du sol de plantation
Bordure de
trottoir
Revêtement
Sable de rue :
tassé à 3 Mpa
Sol de plantation tassé à 2 Mpa
ou traité avec Pal Injection
Roche mère
Remplir de
terre végétale
Niveau de l’arbre
surélevé
DeepRoot®
Bordure de
trottoir
Revêtement
Sable de rue :
tassé à 3 Mpa
Sol de plantation tassé à 2 Mpa
ou traité avec Pal Injection
Zone capillaire
Nappe phréatique
DeepRoot®
® LR30
Wurzelführung
DeepRoot
LR30
Installation linéaire
Aménagement du trou de plantation :
Les panneaux DeepRoot® présentent des arêtes de
guidage de 90º qui dirigent les racines directement
vers le bas. Une fois qu’elles ont atteint le dessous du
dispositif, les racines peuvent continuer à pousser à
l’horizontale prévenant ainsi les dégâts au revêtement
de voirie. Avant l’installation, il faut bien se mettre
au courant de la nature du sol et du niveau de la
nappe phréatique car il est nécessaire de disposer de
suffisamment de place sous les panneaux pour que les
racines s’enracinent convenablement.
Aménagement du trou de plantation en cas de
niveau élevé de la nappe phréatique :
En cas de niveau élevé de la nappe phréatique, il peut
être conseillé d’élever le trou de plantation avec les
panneaux DeepRoot®. L’essentiel est que les racines
puissent trouver une couche de terre suffisante pour
s’enraciner. La zone capillaire peut être agrandie en
utilisant de la terre végétale. Un conseil : placer
les panneaux en linéaire plutôt qu’en cercle pour ne
pas entourer les racines.
DEEPROOT POUR DES ARBRES
DÉJÀ PLANTÉS
D’excellents résultats peuvent être obtenus avec des
arbres déjà existants. Il faut cependant être prudent.
L’arbre, formé sur un lieu fixe, est un organisme
équilibré.Il est conseillé d’épargner les racines d’ancrage
en coupant le plus superficiellement possible : éviter
de creuser en dessous des 30 cm de profondeur.
DeepRoot® Installation circulaire
pavage
arbe
Diamètre du trou de plantation
Ø 5 panneaux 96 cm
Ø 6 panneaux 115 cm
Ø 8 panneaux 153 cm
120o
arbe
Zone à protéger
Calcul : Longueur des panneaux
Divisée par 3,14 cm = Ø …cm
Cette page est un résumé des détails les plus importants concernant l’installation des panneaux
DeepRoot®. Pour tout complément d’information nous vous invitons à visiter notre site
Internet www.greenmax.eu où à nous contacter directement au +31 (0)413-294447.
26
Caractéristiques du système racinaire
Essence
Nom
Dégâts sur pavé
Système racinaire
Acer platanoides
Érable Plane
régulièrement
assez traçant
Remarques
Acer saccharium
Érable argenté
souvent
très traçant
Aesculus x carnea
Marronnier rouge
souvent
assez traçant
système racinaire dense grosses racines
Aesculus hippocastanum
Marronnier blanc
souvent
assez traçant - pivotant
la racine principale est
profonde
Ailanthus altissima
Ailante
souvent
traçant
des racines charnues
Betula papyrifera
Bouleau à papier
régulièrement
traçant
Betula pendula
Bouleau pleureur
souvent
très traçant
Betula utilis
Bouleau de l'Himalaya
régulièrement
traçant
Cercidiphyllum japonicum
Arbre au Caramel
régulièrement
assez traçant
Fraxinus excelsior
Frêne commun
régulièrement
mixte
Glyptostroboides
Cypres
souvent
traçant
Pinus sylvestris
Pin sylvestre
souvent
pivotant
longue racine pivotante
Populus alba
Peuplier blanc
très souvent
traçant
système racinaire robuste
Populus canadensis
Peuplier du Canada
très souvent
mixte
Populus canascens
Peuplier grisard
très souvent
traçant
Populus nigra
Peuplier noir
très souvent
traçant
Populus simonii
Peuplier de Simon
très souvent
mixte
Populus tremula
Peuplier tremble
très souvent
traçant - demi pivotant
Prunus avium
Merisier
parfois
assez traçant
Prunus serrulata
Cerisier du Japon
parfois
Pterocarya fraxinifolia
Ptérocaryer à feuilles de
Frêne
souvent
mixte
Pyrus calleryana
Poirier Ornemental
parfois
pivotant
Quercus cerris
Chêne chevelu
parfois
assez traçant - pivotant
Quercus palustris
Chêne des Marais
régulièrement
mixte
Quercus petraea
Chêne Sessile
parfois
mixte
Quercus robur
Chêne commun
parfois
mixte
Quercus rubra
Chêne rouge d'Amérique
régulièrement
traçant - demi pivotant
Robinia pseudoacacia
Robinier Faux Acacia
très souvent
traçant
système racinaire robuste
Salix alba
Saule blanc
souvent
mixte
système racinaire gros et
dense
Salix sepulcralis 'trisis'
Saule pleureur
souvent
traçant
Sophora japonica
Sophora du Japon
régulièrement
mixte
Sorbus aucuparia
Sorbier commun
régulièrement
assez traçant - pivotant
Tilia cordata
Tilleul à petites feuilles
souvent
mixte
système racinaire très
dense
Tilia europaea
Tilleul intermédiare
souvent
mixte
système racinaire dense
Tilia tomentosa
Tilleul argenté
souvent
mixte
Ulmus carpinifolia
Orme à feuilles de Charme
souvent
Ulmus glabra
Orme pleureur
régulièrement
Ulmus hollandica
Orme de Hollande
souvent
très gros système racinaire
la racine principale est
profonde
système racinaire robuste
système racinaire robuste
mixte
Notes
Des questions?
Notre personnel se met à votre disposition pout toute information complémentaire.
Tel : +31 (0)413-294447, [email protected]
www.greenmax.eu
27
GREENMAX
Adresse Postale :
Postbus 43
NL-5473 ZG Heeswijk-Dinther
Pays-Bas
Tél:
+31 (0)413-294447
Fax:
+31 (0)413-294286
E-mail: [email protected]
Internet : www.greenmax.eu
WWW.GREENMAX.EU
