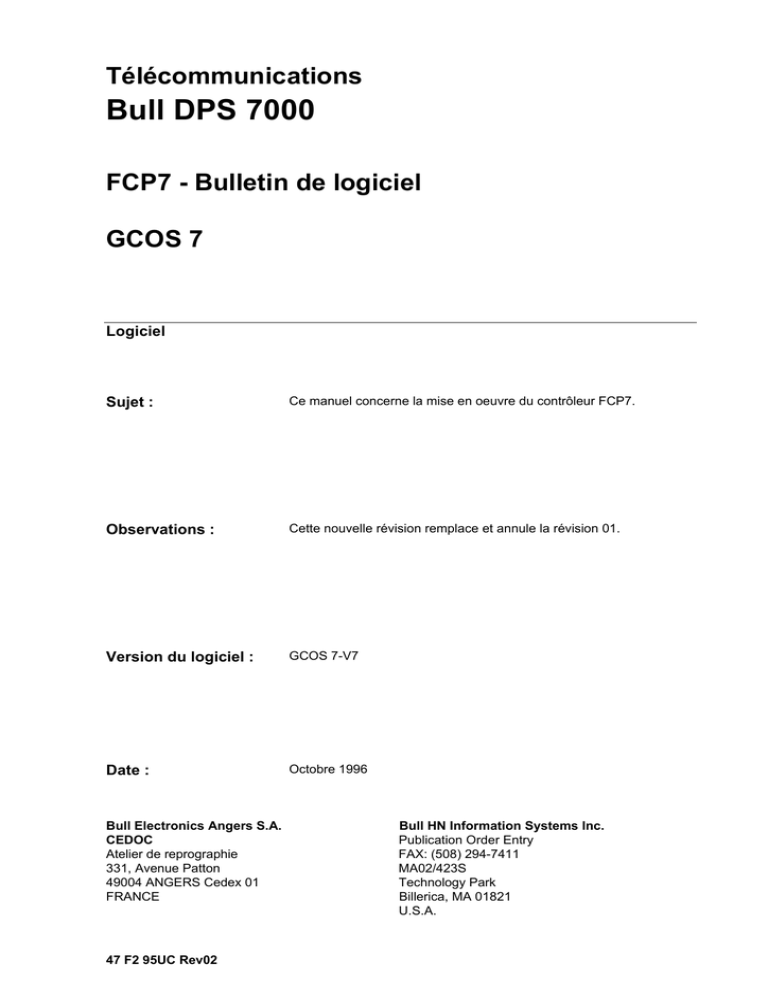

47 F2 95UC 02

Transcription

47 F2 95UC 02

Télécommunications
Bull DPS 7000
FCP7 - Bulletin de logiciel
GCOS 7
Logiciel
Sujet :
Ce manuel concerne la mise en oeuvre du contrôleur FCP7.
Observations :
Cette nouvelle révision remplace et annule la révision 01.
Version du logiciel :
GCOS 7-V7
Date :
Octobre 1996
Bull Electronics Angers S.A.
CEDOC
Atelier de reprographie
331, Avenue Patton
49004 ANGERS Cedex 01
FRANCE
47 F2 95UC Rev02
Bull HN Information Systems Inc.
Publication Order Entry
FAX: (508) 294-7411
MA02/423S
Technology Park
Billerica, MA 01821
U.S.A.
Copyright  Bull S.A., 1995, 1996
Toutes les marques citées sont la propriété de leurs titulaires respectifs.
Vos suggestions sur la forme et le fond de ce manuel seront les bienvenues. Une
feuille destinée à recevoir vos remarques se trouve à la fin du présent manuel.
La loi du 11 mars 1957, complétée par la loi du 3 juillet 1985, interdit les copies ou
reproductions destinées à une utilisation collective. Toute représentation ou
reproduction intégrale ou partielle faite par quelque procédé que ce soit, sans
consentement de l'auteur ou de ses ayants cause, est illicite et constitue une
contrefaçon sanctionnée par les articles 425 et suivants du code pénal.
Ce document est fourni à titre d'information seulement. Il n'engage pas la
responsabilité de Bull S.A. en cas de dommages résultant de son application. Des
corrections ou modifications au contenu de ce document peuvent intervenir sans
préavis ; des mises à jour ultérieures les signaleront éventuellement aux destinataires.
Table des matières
1.
Présentation ......................................................................................................
1-1
1.1
GENERALITES.......................................................................................................
1-1
1.2
CONDITIONS PREALABLES .................................................................................
1-2
1.3
BIBLIOGRAPHIE ....................................................................................................
1-2
2.
Considérations matérielles ..........................................................................
2-1
2.1
DESCRIPTION DU MATERIEL...............................................................................
2-1
2.2
TYPES DE LIAISONS PHYSIQUES .......................................................................
2-2
2.3
REGLES DE CONFIGURATION.............................................................................
2-3
3.
Considérations logicielles ............................................................................
3-1
3.1
LOGICIELS CONCERNES .....................................................................................
3-1
3.2
CONFIGURATION DE GCOS 7 ..............................................................................
3-1
47 F2 95UC Rev02
v
3.3
CONFIGURATION DE FCP7 ..................................................................................
3-2
3.3.1
3.3.2
3.3.3
3.3.4
Utilitaire VERIFY_FCP_CONFIG............................................................................
Directive TCIVMO ..................................................................................................
Directive NRTS ......................................................................................................
Configuration IPS ..................................................................................................
3-2
3-2
3-4
3-5
3.4
ADMINISTRATION .................................................................................................
3-5
4.
Installation, mise à jour et tests .................................................................
4-1
4.1
INSTALLATION ......................................................................................................
4-1
4.2
TESTS ....................................................................................................................
4-2
5.
Suggestions pour l'utilisation de FCP7 ...................................................
5-1
5.1
CONFIGURATION DE FCP7 ..................................................................................
5-1
5.2
LANCEMENT DU SERVEUR OCS .........................................................................
5-2
5.3
ARRET DU SERVEUR OCS ...................................................................................
5-2
5.4
PREVENTION DES AUTRES PROBLEMES ..........................................................
5-3
5.5
LIAISON D'UN DPX/20 A UN LAN ET UN FDDI .....................................................
5-6
5.6
SUPPORT RFC1006 ...............................................................................................
5-7
5.7
CONFIGURATION INCREMENTALE FCP7 ...........................................................
5-7
5.8
FONCTION MULTI-IPS...........................................................................................
5-7
vi
47 F2 95UC Rev02
Table des matières
6.
LE (LAN Extender) ...........................................................................................
6-1
6.1
LIAISON DU SOUS-SYSTEME LE .........................................................................
6-1
6.2
GESTION DES ADRESSES MAC...........................................................................
6-2
7.
Comment documenter un incident ............................................................
7-1
7.1
DUMP DE LA MEMOIRE ........................................................................................
7-1
7.2
SAUVEGARDE DU DUMP ......................................................................................
7-1
7.3
UTILISATION D'OSCN ...........................................................................................
7-2
Annexes
A.
Scénarios et sous-fichiers NETGEN .........................................................
A-1
B.
Limites du système .........................................................................................
B-1
...............................................................................................................................
i-1
Index
47 F2 95UC Rev02
vii
viii
47 F2 95UC Rev02
Table des matières
Illustrations
Figures
2-1
5-1
A-1
Types de liaison physique........................................................................................
Liaison d'un DPX/20 à un LAN et un FDDI ...............................................................
LE avec DPS 7000 et DPX/20 .................................................................................
47 F2 95UC Rev02
2-2
5-6
A-2
ix
x
47 F2 95UC Rev02
Préface
Le présent manuel décrit les objets associés au contrôleur intégré FCP7.
UTILISATEURS CONCERNES
Ce bulletin est destiné aux ingénieurs qui doivent installer le contrôleur de FCP7. Le
FCP7 est un processeur frontal entièrement intégré au DPS 7000, doté d'un
raccordement FDDI.
STRUCTURE DU MANUEL
Chapitre 1
Présente le contrôleur intégré FCP7 et décrit les conditions
(matérielles et logicielles) requises pour son utilisation. Il
fournit également la liste des documents FCP7 à consulter.
Chapitre 2
Présente le matériel FCP7.
Chapitre 3
Présente le logiciel FCP7.
Chapitre 4
Décrit l'installation, la mise à jour du logiciel FCP7 et les
tests.
Chapitre 5
Donne quelques suggestions pour l'utilisation de FCP7.
Chapitre 6
Présente le LE (LAN Extender).
Chapitre 7
Comment documenter un incident.
Annexe A
Présente un exemple de scénario, NETGEN, et de sousfichier de configuration FCP7.
Annexe B
Indique les limites et restrictions de FCP7.
47 F2 95UC Rev02
iii
iv
47 F2 95UC Rev02
1. Présentation
1.1
GENERALITES
Le FCP7 (processeur de communications FDDI pour GCOS 7) est un nouveau
contrôleur de communication qui fournit un raccordement FDDI (Fibre Distributed Data
Interface) au standard SAS (Single Attachment Station). Le FCP7 assure la connexion
au LE (LAN Extender) et aux processeurs de communication MainWay.
FCP7 est composé, pour l'essentiel, des "stacks" de communication TCP/IP, ISO/DSA et
ISO. Ces trois "stacks" peuvent être exécutés simultanément. Ils permettent de relier
plates-formes hétérogènes et plates-formes Bull DPS 7000 sur une seule et même
liaison.
L'accès des applications au FCP7 est effectué au travers d'un nouveau serveur de
communication GCOS 7, appelé OCS (Open Communication Subsystem - système de
communication ouvert).
Les principales caractéristiques du FCP7 sont les suivantes :
•
•
•
•
Une connexion SAS FDDI conforme à la norme ANS X3T9.5.
Stack ISO, transport de classe 4, CLNP, ES/IS.
Stack DIWS, transport de classe 4.
Stack TCP/IP, UDP, ICMP et ARP.
Ce produit se compose de matériel, micrologiciel et logiciel nécessaires au
raccordement du FCP7 aux plates-formes Bull suivantes : DPS 7000/4xx/Cxx (Vega) et
DPS 7000/5x0/7x0/8xx/Dxx/Mxx (Auriga). Quel que soit le modèle DPS 7, la connexion
matérielle s'effectue par le biais de l'interface "MultiFunctionBUS" (interface Multibus 2).
L'environnement logiciel est constitué des produits suivants :
• GCOS 7 (système d'exploitation DPS 7)
• OCS (serveurs sous GCOS 7 destinés à la gestion des FCP7)
• PPASW (logiciel dans FCP7 destiné à la gestion des "stacks" TELECOM).
Le contrôleur FCP7 peut coexister avec d'autres contrôleurs télécom (Datanet ou CNP7)
sur un même système GCOS 7.
L'accès d'OPEN7 à FCP7 est réalisé au niveau 1 de FDDI.
47 F2 95UC Rev02
1-1
1.2
1.3
CONDITIONS PREALABLES
HW :
DPS 7000/4xx/Cxx (famille Vega)
ou DPS 7000/5x0/7x0//8xx/Dxx/Mxx (famille Auriga)
ICM :
3.1.2 minimum
BSR :
M1-120 minimum pour DPS 7000/5x0/7x0
N1-120 minimum pour DPS 7000/4xx/Cxx
P1-045 minimum pour DPS 7000/8x0/Dxx/Mxx
OLTD :
7.1 Ts : 035 minimum
SW :
GCOS 7-V7 TS 7254 minimum
OPEN7 V1.10 minimum
BIBLIOGRAPHIE
Cette bibliographie est fournie à titre indicatif. Pour plus de précisions (disponibilité du
manuel, numéro de révision, indice de mise à jour), veuillez vous adresser à CEDOC ou
éventuellement consulter le fascicule "Documents nouveaux" (référence 00 F4 7210).
Network Overview and Concepts .................................................................47 A2 92UC
Network Generation.....................................................................................47 A2 93UC
Network User Guide ....................................................................................47 A2 94UC
DSAC User's Guide .....................................................................................47 A2 75UC
Network Generation and User Guide - UPDATE ......................................... 47 A2 07 EB
Note:
1-2
Le document 47 A2 07EB est intégré dans la Rev01 des documents
47 A2 93UC et 47 A2 94 UC.
47 F2 95UC Rev02
2. Considérations matérielles
2.1
DESCRIPTION DU MATERIEL
Le FCP7 est un nouveau module d'entrée/sortie (IOM) du DPS 7000 composé de deux
cartes. Il occupe deux emplacements sur le fond de panier IOSS MB2 des systèmes
DPS 7000/4xx/Cxx/5xx/7xx/8xx/Dxx/Mxx.
Il est possible de le connecter à un double anneau FDDI via un LE (LAN Extender) ou un
concentrateur FDDI.
Le MI pour DPS 7000/4xx/Cxx est DCPD003-0000.
Le MI pour DPS 7000/5xx/7xx/8xx/Dxx/Mxx est DCPD004-0000.
La référence produit Bull est 76706368.
Le statut technique recommandé du matériel FCP7 est : 76706368-114 minimum.
47 F2 95UC Rev02
2-1
2.2
TYPES DE LIAISONS PHYSIQUES
La figure 2-1 illustre les types de liaisons physiques possibles.
LE (carte LMM)
ou
Concentrateur FDDI
ou
Système Bull
(1)
DPS 7000 FCP7
(3)
DPS 7000 FCP7
DPS 7000 FCP7
(4)
(1)
LE (carte FCM)
(2)
BCS
(2)
LE (carte LMM)
ou
Concentrateur FDDI
ou
Système Bull
(1)
Cordon optique MIC/MIC de 30 mètres pour une connexion directe
- MI FBCD002-3500
- Référence produit Bull : 90022030-001
(2)
Cordon optique MIC/ST de 15 mètres pour une connexion de type BCS
- MI FBCD003-2000
- Référence produit Bull : 90022115-001
(3)+(4) Cordon optique MIC/SC de 3 mètres pour des connexions de sortie type SC
- MI FBCR004-1500
- Référence produit Bull : 90226010-001 + 90022203-001
Figure 2-1. Types de liaison physique
La connexion directe est présentée en haut de la figure 2-1. La connexion via BCS (Bull
Cabling System) est présentée au bas de la figure 2-1.
2-2
47 F2 95UC Rev02
Considérations matérielles
2.3
REGLES DE CONFIGURATION
• Un seul FCP7 par IOSS.
• Sur un système DPS 7000/5xx ou 7xx, il faut disposer de l'option MFB (CPF 4520)
pour pouvoir connecter un FCP7.
• Le nombre maximum de FCP7 par système DPS 7000 est fonction de l'état technique
GCOS 7.
Modèle DPS 7000/4xx/Cxx/5xx/7xx
GCOS 7 V7
Nb max. de FCP7
TS 7254
1
>= TS 7356
2
Modèle DPS 7000/8xx/Dxx/Mxx
47 F2 95UC Rev02
GCOS 7 V7
Nb max. de FCP7
TS 7254
2
>= TS 7356
4
2-3
2-4
47 F2 95UC Rev02
3. Considérations logicielles
3.1
LOGICIELS CONCERNES
Ce bulletin traite de produits directement liés aux logiciels suivants :
• GCOS 7 : V7
• DPX : AIX 3.4 minimum
• DNS : V4U1 ET 22 minimum ou V4U3 ET 28 minimum
• CNS7 : A2U2 ET 26 minimum.
• Q400 : CTOS III-1 X
• OPEN7 : V1.10 minimum.
3.2
CONFIGURATION DE GCOS 7
Dans la directive LCT (voir le manuel Network Generation), la valeur recommandée pour
le paramètre OP7_MAXCCE concernant OPEN7 via FCP7 est : OP7_MAXCCE = (8, 8).
Dans le fichier NETGEN, l'adresse MAC du FCP7 doit toujours être donnée dans le
format Ethernet (paramètre IADDR de la directive LCT ou paramètre NCCi de la
directive SYS).
La forme de l'adresse MAC du FCP7 est : 08-00-38-10-xx-xx. Cette adresse est fournie
par une étiquette accompagnant le coupleur FCP7.
47 F2 95UC Rev02
3-1
3.3
3.3.1
CONFIGURATION DE FCP7
Utilitaire VERIFY_FCP_CONFIG
Cet utilitaire fonctionne de pair avec le "NETGEN courant" (running NETGEN).
Lorsque vous préparez une configuration pour un autre DPS 7000 à l'aide de
VERIFY_FCP_CONFIG, vous risquez d'obtenir ce type de message :
Warning Bxxx has not been declared in the NG
(Avertissement Bxxx n'a pas été déclaré dans le NG)
3.3.2
Directive TCIVMO
Prêtez attention aux directives TCIVMO du fichier de configuration FCP7.
Elles définissent les paramètres de transport utilisés pour les connexions. Il est conseillé
d'utiliser une directive TCIVMO par type de machine distante.
Les paramètres de la directive TCIVMO sont à définir en fonction des paramètres
déclarés sur la machine distante.
Quand il n'y a pas de déclaration, les valeurs implicites sont adoptées.
Temporisateurs
Les temporisateurs doivent être réglés, en fonction des temporisateurs utilisés par la
station de transport distante (le correspondant de transport), comme suit :
• Donnez à T1TIME la même valeur que celle du temporisateur T1 à distance. En
connexion LAN, il est recommandé d'utiliser une valeur faible pour T1TIME (valeur
recommandée : 2s).
• Donnez à ACKTIME une valeur inférieure à celle de T1 (T1 étant la valeur du
temporisateur de la station à distance). Nous vous recommandons de spécifier une
valeur plus ou moins égale à 1/2 T1.
• Définissez WTIME avec la même valeur que la temporisation à distance (nom T2 en
DNS, CNS7, DNS-E et TNS).
• Donnez à ITIME une valeur égale à un multiple de WTIME (par exemple, MAXRETRY
* WTIME).
3-2
47 F2 95UC Rev02
Considérations logicielles
TPDUSIZE
La taille TPDU doit être générée en fonction du réseau utilisé par la station de transport
distante :
• FDDI : <= 4096
• Ethernet : <= 1024
MAXRCRDT et MAXSCRDT
Pour les paramètres MAXRCRDT et MAXSCRDT, l'utilisation d'une valeur >7 augmente
la taille du contexte de transport et réduit le nombre de connexions possibles.
Les valeurs de credits sont surtout à adapter aux capacités de la machine distante.
MAXSCRDT doit avoir la même valeur que le crédit de réception à distance (CRRE pour
DNS, CNS7 et DNS-E et crédit pour TNS).
Lorsque le débit d'un transfert de fichier est notablement lent, c'est très souvent du à une
saturation de la machine réceptrice (et donc à des ré émissions de trames): dans ce cas
il faut baisser le credit MAXSCRDT.
Checksum
Le "checksum" (T_CHECKSUM) peut être utilisé, mais son effet réduit le débit des
données.
Valeurs recommandées
Les valeurs recommandées ci-après sont indiquées pour les principales machines Bull
lorsqu'elles utilisent les paramètres par défaut :
• FCP7/FCP7
• FCP7/Datanet, FCP7/CNP7 ou FCP7/DNS-E
• FCP7/TNS (par exemple, un DPS 700/4xx avec un FCP7 connecté à un DPS 7000
via ISL)
• FCP7/Q400
• FCP7/BQ380.
Configuration d'une liaison FCP7/FCP7
Les valeurs recommandées dans la directive TCIVMO sont :
TPDUSIZE: 4096
T1TIME: 10000
MAXRCRDT:
7
ACKTIME: 5000
MAXSCRDT: 7
WTIME: 60000
MAXRETRY:
3
ITIME: 180000
La valeur 4096 pour TPDUSIZE ne vaut que si les deux FCP7 sont connectés
directement sur FDDI. Elle doit être ramenée à 1024 si un segment Ethernet est
susceptible d'être utilisé sur le chemin de connexion (dépend des ponts utilisés).
47 F2 95UC Rev02
3-3
Configuration d'une liaison FCP7/DNS, CNS7 ou DNS-E
TPDUSIZE: 1024
T1TIME: 10000
MAXRCRDT:
3
ACKTIME: 4000
MAXSCRDT:
3
WTIME: 60000
MAXRETRY:
5
ITIME: 300000
Configuration d'une liaison FCP7/TNS
ATTENTION:
Pour TNS, l'utilisation de la valeur par défaut du paramètre WINDOW est déconseillée, il
faut utiliser WINDOW =3.
Alors, les valeurs recommandées dans la directive TCIVMO sont :
TPDUSIZE: 1024
T1TIME: 10000
MAXRCRDT:
3
ACKTIME: 4000
MAXSCRDT: 3
WTIME: 60000
MAXRETRY:
3
ITIME: 180000
Configuration d'une liaison FCP7/Q400 ou FCP7/DPX20 sur ethernet
TPDUSIZE: 1024
T1TIME: 10000
MAXRCRDT:
3
ACKTIME: 4000
MAXSCRDT: 3
WTIME: 60000
MAXRETRY:
3
ITIME: 300000
Configuration d'une liaison FCP7/BQ380
TPDUSIZE: 1024
T1TIME: 10000
MAXRCRDT:
1
ACKTIME: 5000
MAXSCRDT: 1
WTIME: 60000
MAXRETRY:
3
ITIME: 180000
MAXSCRDT: 7
WTIME: 60000
MAXRETRY:
3
ITIME: 180000
Valeurs par défaut
Les valeurs par défaut sont :
TPDUSIZE: 1024
T1TIME: 10000
3.3.3
MAXRCRDT:
7
ACKTIME: 5000
Directive NRTS
Le paramètre MACADR représente l'adresse MAC du correspondant distant. Cette
adresse doit toujours être donnée dans le format Ethernet.
3-4
47 F2 95UC Rev02
Considérations logicielles
3.3.4
Configuration IPS
Il est possible de définir une route implicite pour le "stack" TCP/IP.
Pour cela, vous devez inclure la ligne suivante dans le fichier de configuration IPS :
route add net default < nom_passerelle > < 0 >
3.4
ADMINISTRATION
Lancez le serveur RAEH pour enregistrer les messages non sollicités, envoyés par
FCP7. Ces messages sont enregistrés dans les fichiers SYS.DSALOGi.
47 F2 95UC Rev02
3-5
3-6
47 F2 95UC Rev02
4. Installation, mise à jour et tests
Si la commande STSVR utilise un scénario de lancement ou de relance, le logiciel FCP7
est chargé dans le FCP7 lors du lancement du serveur OCS.
4.1
INSTALLATION
Le logiciel FCP7 est délivré par l'outil DIUF (comme DNS ou CNS7).
Il est composé de trois sous-fichiers dans la bibliothèque SYS.DSABLIB. Les noms de
ces sous-fichiers sont précédés du numéro de version du logiciel.
Ces sous-fichiers sont :
• NxxxIMA_PPA
• NxxxIMA_DEA
• NxxxIMA_DMAT
Après avoir installé DIUF, n'oubliez pas de mettre à jour le numéro de version implicite
dans le membre TSLNCC de la bibliothèque SYS.DSACONF.
Lors de la première installation, pour chaque FCP7, il est nécessaire de créer les fichiers
TRACES PPA (SYS.DSATRC_LCT_i) correspondants.
Ces fichiers sont créés, sous DIUF, à l'aide de la commande BUILD_TRCNCC à
exécuter avant INSTAL ou UPDATE.
Les valeurs recommandées pour les paramètres de la commande sont :
BUILD_TRCNCC
Number = 3
Size = 8 (environ 200 Ko)
Pour GCOS 7 V7 TS 7254, le logiciel FCP7 pré-requis est : N119 minimum.
47 F2 95UC Rev02
4-1
4.2
TESTS
OLTD met à votre disposition deux tests.
Pour les lancer, vous devez d'abord arrêter le serveur OCS associé à l'objet FCP7 à
tester.
Ces tests sont :
NCCTEST :
Ce test permet de tester le matériel FCP7.
Ce test nécessite la présence, sur FCP7, du bouchon
optique livré avec la carte.
NCCLAN :
Ce test permet de vérifier la liaison entre le FCP7 et un
correspondant à distance sur le LAN.
En mode DSA, les correspondants possibles sont DPS 7000
avec TNS, DNS et CNS7.
En mode ISO, le seul correspondant connu est un FCP7
opérationnel (c'est-à-dire avec son OCS actif).
4-2
47 F2 95UC Rev02
5. Suggestions pour l'utilisation de FCP7
5.1
CONFIGURATION DE FCP7
Lorsque vous écrivez le fichier NETGEN, vous pouvez utiliser la directive SYS
(système) avec le profil LSYS (PF = LSYS).
Pour que le serveur OCS et le LCT associé aient la même syntaxe de nom, procédez
comme suit.
Préfixe implicite
Pour la directive SYSTEM avec PF = LSYS, la valeur implicite de OBJPFX
(OBJECT_PREFIX) est 1. Cela signifie que les noms des objets générés par une
directive SYSTEM de ce type comportent un préfixe. Ce préfixe contient le type et
quelquefois le rang de génération de cet objet (quand plusieurs objets du même type
sont raccordés au même système).
Exemple
SYS
FCOC
PF = LSYS
NCC = (10-00-11, EA81)
Comme OBJPFX = 1 (valeur implicite), on obtient :
nom_SVR = OCS_EA81
TYPE = OCS
Mais,
SYS
FCOC
PF = LSYS
NCC1 = (10-00-11, EA81)
OBJPFX = 0
Comme OBJPFX = 0, on obtient :
nom_SVR = EA81
47 F2 95UC Rev02
TYPE = OCS
5-1
5.2
LANCEMENT DU SERVEUR OCS
Avant le lancement
Avant de lancer un serveur OCS, vérifiez que l'UCxx correspondant est prêt (READY).
Pour cela, vous pouvez utiliser la commande opérateur DC. Si nécessaire, exécutez la
commande RDV UCxx.
Vérifiez également que tous les LT correspondants font partie de la configuration (IN).
Pour cela, vous pouvez utiliser la commande opérateur DC. Si nécessaire, exécutez la
commande RDV sur chaque LT concerné.
Faites de même après chaque session OLTD.
LT administratif
Le "LT administratif" (ALT) est la première ressource du FCP7 que le serveur essaie
d'exploiter.
Le message :
CANNOT ACTIVATE BUS INTERFACE (SERVICE LT)
(impossible d'activer l'interface logique entre le driver et le coupleur FCP7)
est émis :
• si le LT ne fait pas partie de la configuration ou que son UCxx n'est pas prêt (READY).
Action :
corrigez ces erreurs.
• si la fermeture du LT lors de la dernière session était "incorrecte" (ABTPG).
Action :
vérifiez que les LTs et l'UC sont prêts (READY), puis
relancez le serveur à l'aide de la commande STSVR.
5.3
ARRET DU SERVEUR OCS
Les différentes options pour TTSVR sont classées par ordre croissant de risque (pour le
prochain lancement du serveur OCS) :
5-2
WEAK
Attend la fin des sessions avant d'arrêter le serveur. Il s'agit
de l'option implicite.
STRONG
N'attend pas la fin des sessions pour arrêter le serveur.
ABORT
Le serveur est tué. Un vidage est effectué puis stocké dans
SYS.SPDUMP.
ABTPG
Tous les serveurs OCS sont tués.
Il s'agit de l'option la plus dangereuse (pour le lancement du
serveur OCS et/ou pour la cohérence de GCOS 7).
47 F2 95UC Rev02
Suggestions pour l'utilisation de FCP7
Il est recommandé de ne pas utiliser cette option (sauf en
cas de blocage).
47 F2 95UC Rev02
5-3
5.4
PREVENTION DES AUTRES PROBLEMES
Pas de connexion physique
Le message :
WAITING FOR NETWORK
(attente du réseau)
indique que la connexion au réseau FDDI n'est pas réalisée. OCS va attendre qu'un
concentrateur ou un hôte soit physiquement connecté.
Déconnexion
Dans le cas d'une déconnexion accompagnée du code "18xx" et provoquée par une
station de transport à distance, la vraie raison de la déconnexion se situe dans la station
de transport à distance (le protocole de transport ne permet pas de transmettre un
véritable code d'erreur).
Dépannage
Lors de l'analyse d'un problème sur FCP7 (par exemple, dump du contrôleur FCP7),
nous vous conseillons de lancer OCS (commande STSVR) avec l'option AUTO = NO.
Vous pouvez ainsi obtenir le dump du FCP7 en évitant la relance automatique.
La taille de chaque vidage de FCP7 est de 20 Mo. Vérifiez que la taille de
SYS.DSADUMP est adéquate (30 à 100 cylindres).
GXRPC7
Utilisez l'attribut [ IDEMPOTENT ] dans la source IDL de l'application sous GXRPC.
Cette restriction n'est que temporaire.
Pool de buffers saturé
Le code d'erreur FE06 donné par le serveur OCS, indique que la taille du pool de buffers
est insuffisante (Buffer Pool Saturated).
Pour augmenter la taille du pool de buffers, utilisez le paramètre BUFNB de la directive
SVR et/ou le paramètre POOLSZ de la directive SYS.
5-4
47 F2 95UC Rev02
TNS connecté à un FCP7
Si un système DPS 7000 sous GCOS 7-V6 ou GCOS 7-V7 avec un statut technique
antérieur à TS7254 est connecté à un FCP7 via TNS, vous devez spécifier dans
NETGEN (directive SYS) :
RADDR = (00-00-00-00-00-00/7E-FF-FF-FF-FF-FF)
Recommandation pour utiliser RDDF7 entre OCS et TNS:
sur la machine DPS7/TNS, déclarer explicitement dans le NG les LT ISO/DSA avec le
paramètre MAXCCE = (15,3), par défault MAXCCE = (3,3). Voir directive LT chapitre 6
Network Generation 47 A2 93UC
Adresse MAC sur un DPX/20
Dans le fichier /etc/isohosts du DPX/20 :
• Si le DPX/20 est connecté à Ethernet, l'adresse MAC du correspondant FCP7 distant
doit être déclarée dans le format Ethernet.
• Si le DPX/20 est connecté à FDDI, l'adresse MAC du correspondant FCP7 distant doit
être déclarée dans le format FDDI.
Adresse MAC du FCP7
L'étiquette accompagnant le coupleur FCP7 indique l'adresse MAC du FCP7 dans le
format Ethernet.
Le format Ethernet de l'adresse MAC du FCP7 est toujours de la forme :
08003810xxxx
Le format FDDI de l'adresse MAC du FCP7 est toujours de la forme :
10001C08yyyy
OPEN7 via un FCP7
Pour utiliser OPEN7 via un FCP7, le serveur OCS (associé au coupleur FCP7) doit être
lancé.
UFT sur un DPX/20
Nous vous recommandons d'utiliser UFT 3.0 et AIX 4.1.
47 F2 95UC Rev02
5-5
Adresse IP
L'adresse IP affectée à OPEN7 doit être différente de l'adresse IP affectée au FCP7 si le
stack IPS est utilisé.
5-6
47 F2 95UC Rev02
Conversion Adresse MAC Ethernet / Adresse MAC FDDI
L'adresse MAC sous forme FDDI peut être déduite de l'adresse MAC sous forme
Ethernet (et réciproquement) en appliquant la règle suivante et en utilisant la table de
conversion ci-jointe.
• Règle :
Pour une adresse donnée, l'ordre des octets est conservé mais l'ordre des bits de
chaque octet est inversé.
• Table de conversion des digits hexadécimaux :
0
1
2
3
4
5
6
7
8
9
A
B
C
D
E
F
0
8
4
C
2
A
6
E
1
9
5
D
3
B
7
F
• Exemple
Forme Ethernet
0
8
0
0
3
8
1
0
1
C
A
6
1
0
0
0
1
C
0
8
3
8
6
5
Forme FDDI
Nombre de Connexions
Par FCP7, le nombre maximum de connexions ISO/DSA est:
• 4000 en configuration ISO/DSA
• 2000 en configuration RFC 1006.
Pour chaque FCP7, le maximum de connexions ISO/DSA autorisées est défini au niveau
NG par le paramètre MAXCN de la directive LCT (valeur par défault 2000). Le paramètre
MAXCN doit être défini de manière cohérente avec le nombre de sessions défini par la
directive VCAMSCN dans le fichier CONFIG du système. La directive VCAMSCN définit,
au niveau système, le nombre maximum de sessions autorisées. Le paramètre MAXCN
doit toujours être inférieur à la somme des paramètres MAXISO + MAXDSA définis au
niveau de la directive VCAMSCN (valeur par défaut 2500).
En configuration RFC 1006, pour définir le nombre maximum de connexions autorisées,
il faut ajuster le paramètre MAXTC de la directive INET dans le fichier de configuration
ISO du FCP7. Le paramètre MAXTC doit toujours être ≤ au paramètre MAXCN.
En fonction du nombre de connexions autorisées, il est nécessaire d'ajuster le paramètre
BUFNB de la directive SVR associée au FCP7 utilisé.
Pour 4000 connexions ISO/DSA, il est recommandé d'utiliser BUFNB = (32768, 32768).
47 F2 95UC Rev02
5-7
5.5
LIAISON D'UN DPX/20 A UN LAN ET UN FDDI
La figure 5-1 montre un DPX/20 connecté à un FDDI et un LAN.
GCOS 7
(Netgen 1)
FCP7
Sous-système LE (LAN Extender)
ESM
FCM
FDDI
LAN
DPX/20
Figure 5-1. Liaison d'un DPX/20 à un LAN et un FDDI
Le module de commutation Ethernet (ESM) fournit 8 connecteurs Ethernet.
Le module concentrateur FDDI (FCM) fournit les raccordements SAS FDDI.
La configuration présentée à la figure 5-1 n'est pas exploitable avec TCP/IP, s'il n'y a
qu'un seul réseau TCP/IP comprenant les stations connectées au FCM et à l'ESM. Ceci
parce qu'il y a deux adresses MAC (une LAN et une FDDI) pour une seule adresse IP.
La configuration présentée à la figure 5-1 est exploitable avec TCP/IP s'il y a deux
réseaux TCP/IP (un pour FCM, un pour ESM), connectés au DPX/20 via deux pilotes de
LAN distincts. Dans ce cas :
• une adresse MAC (Ethernet pour ESM) est associée à une adresse IP du réseau ESM
(N1),
• une adresse MAC (FDDI pour FCM) est associée à une adresse IP du réseau FCM
(N2).
5-8
47 F2 95UC Rev02
5.6
SUPPORT RFC1006
La fonction RFC1006 est disponible avec GCOS 7 V7 TS 7356 et le logiciel FCP7; N204
minimum.
L'administration et la configuration du RFC1006 est décrite :
• dans le document 47 A2 07EB pour GCOS 7 V7 TS 7356
• dans les documents 47 A2 93UC Rev01 et 47 A2 94UC Rev01 pour GCOS 7 V7 TS
7458.
L'utilisation de RDDF7 sur des sessions utilisant RFC1006 est à proscrire.
5.7
CONFIGURATION INCREMENTALE FCP7
Cette fonction est introduite avec GCOS 7 V7 TS 7356.
L'utilisation de cette fonction est décrite :
• dans le document 47 A2 07EB pour GCOS 7 V7 TS 7356,
• dans les documents 47 A2 93UC Rev01 et 47 A2 94UC Rev01 pour GCOS 7 V7 TS
7458.
5.8
FONCTION MULTI-IPS
Cette fonction est introduite avec GCOS 7 V7 TS 7458.
47 F2 95UC Rev02
5-9
5-10
47 F2 95UC Rev02
6. LE (LAN Extender)
Le LE est constitué d'un concentrateur-commutateur intelligent installé dans une armoire
basse ou dans la baie MainWay.
Le LE permet de connecter différents segments Ethernet à un réseau FDDI. Il offre les
fonctions suivantes :
• Bridge/routeur Ethernet,
• routage IP,
• concentration FDDI,
• réseau fédérateur FDDI.
6.1
LIAISON DU SOUS-SYSTEME LE
La liaison entre le FCP7 et le sous-système LE est de type FDDI en connexion SAS. Si
le serveur OCS ne fonctionne pas, la liaison FDDI ne sera pas connectée logiquement et
le sous-système LE sera à l'état :
ISOLATED
(isolé)
Si un segment Ethernet est connecté à deux LE, il faut que :
• chaque LE soit configuré en mode "Bridge" (mode par défaut du LE).
• le paramètre STA soit validé au niveau de chaque plaque ESM et de chaque port
Ethernet concernés (STA non validé par défaut).
47 F2 95UC Rev02
6-1
6.2
GESTION DES ADRESSES MAC
Lorsqu'il est connecté à un FCP7, le LE permet de connecter les segments Ethernet à un
réseau fédérateur FDDI.
Dans le cas de LE, les adresses MAC sont diffusées dans le réseau FDDI mais pas dans
les segments Ethernet (fonction de pont).
Mécanisme de diffusion
Les différents accès Ethernet ne fonctionnent pas exactement comme un seul Ethernet
connecté au LE. Chaque point d'entrée RJ45 du LE constitue un segment Ethernet de 10
Mbits/s. Lorsqu'une trame dotée d'une nouvelle adresse MAC de destination circule sur
ce réseau, un mécanisme dit "de diffusion" diffuse cette trame sur tous les segments
connectés au LE.
Mécanisme d'apprentissage automatique
Lorsque la cible répond sur un segment Ethernet donné, le LE enregistre
dynamiquement cette information (adresse MAC/numéro de port RJ45) grâce à un
mécanisme appelé "apprentissage automatique". Le mécanisme de diffusion n'est plus
utilisé pour les trames suivantes. Celles-ci sont en effet adressées directement au
numéro de port enregistré (les performances s'en trouvent renforcées car les autres
segments ne sont plus "pollués" par les trames qui ne leur sont pas destinées). Par
conséquent, l'analyseur Ethernet ne voit pas le trafic des machines situées sur d'autres
segments (à l'exception de la première trame qui arrive avant que le LE n'ait mémorisé
le numéro de port).
Modification d'un numéro de port
Avant de modifier le port d'un segment de LAN dont les adresses ont déjà été
enregistrées par le LE, vous devez en évaluer les conséquences au niveau du LE.
Mécanisme de réduction de diffusion des trames
Si l'équipement subissant la modification de port est une station, dès que la station émet
une trame, le LE note que l'adresse MAC qu'il a enregistrée se situe sur un autre numéro
de port et met donc à jour sa table de correspondances adresse MAC/numéro de port
(mécanisme de réduction de diffusion des trames). Ce mécanisme permet d'éviter la
perte de trames qui seraient autrement envoyées à un numéro de port qui n'est plus
affecté.
Mécanisme de vieillissement
Si l'équipement subissant la modification de port n'émet pas de trames, le LE continue à
envoyer des trames à l'ancien numéro de port de cet équipement, jusqu'à ce que la
limite du temporisateur soit atteinte (300 secondes par défaut). Ceci fait, la
correspondance adresse MAC/numéro de port est supprimée (grâce au mécanisme de
vieillissement). Le mécanisme de diffusion permet ensuite au LE d'enregistrer cette
nouvelle correspondance.
6-2
47 F2 95UC Rev02
Index
Référence
i-3
7. Comment documenter un incident
7.1
DUMP DE LA MEMOIRE
Si le scénario "DUMP" ou "RESTART" est activé par le biais de la commande STSVR,
un dump du FCP7 est effectué au moment du lancement du serveur OCS.
Dans le cas du scénario "DUMP", le serveur OCS s'arrête après le dump. Dans ce cas
utiliser le parametre "AUTO = NO" dans la commande STSVR.
Dans le cas du scénario "RESTART", le serveur OCS effectue le dump et devient
opérationnel.
7.2
SAUVEGARDE DU DUMP
Pour sauvegarder le dump (et les autres informations utiles au dépannage) sur bande,
lancez l'utilitaire DP_SAVE en utilisant la commande suivante :
EJ DP_SAVE,, SYS.HSLLIB VL=(SITE=<nom du site>,
TAPE=<nom de la bande>, OCS=EAxx, RON=<Xron OCS>)
Note :
47 F2 95UC Rev02
le Xron OCS doit être le ron de l'OCS où l'incident s'est produit.
7-1
7.3
UTILISATION D'OSCN
OSCN (gestion de réseau OSCAR) a été adapté pour le support du FCP7 pour les
demandes d'informations de type CALL et les demandes d'action technique (STAR).
Des textes d'aide sont à votre disposition pour les principaux champs.
Le nom de famille est : FCP7.
Les produits sont : OCS, PPASW, ICM (concentrateur hôte) et FCP7HW.
Le Techlev (niveau technique) de PPASW est de type Nxxy (le premier est N113).
Pour chaque produit, vous devez fournir une fonction et une anomalie.
Défauts
Les anomalies possibles sont :
ABRT, DCNX, DISF, HANG, SYSER, CRASH et DOC.
Modèles
Les modèles pour FCP7 sont : VEGA et AURIGA.
7-2
47 F2 95UC Rev02
A. Scénarios et sous-fichiers NETGEN
La figure A-1 présente un réseau ISO/DSA avec un FCP7.
Le scénario standard, NETGEN, ainsi que le contenu des sous-fichiers de configuration
FCP7 sont donnés pour cet exemple dans cette annexe.
Liste des sous-fichiers
Le contenu des sous-fichiers de FCP7 (associés à la configuration de la figure A-1) sont
présentés dans cette annexe :
•
•
•
•
•
STD_SCEN
Sous-fichier Netgen (pour BC7A)
Sous-fichier Netgen (pour BCC9)
EA61_CONF_ISO
EA81_CONF_ISO
Contenu du sous-fichier STD_SCEN
La version du logiciel FCP7 dans les sous-fichiers ci-dessous est N116. Veuillez la
modifier si vous utilisez une version différente.
BC7A - DPS 7000
3350
3360
3370
3380
3390
3400
3410
* NCC1 - BC7A
********************
*
NODE EA61 START -VERSION N116
SCEN START
LOAD
GO -OSI CONFEA61_CONF_ISO
BCC9 - DPS 7000
4350
4360
4370
4380
4390
4400
4410
47 F2 95UC Rev02
* NCC1 - BCC9
********************
*
NODE EA81 START -VERSION N116
SCEN START
LOAD
GO -OSI CONFEA81_CONF_ISO
A-1
DPS 7000
DPS 7000
BC7A
BCC9
FCP7
NCC1
FCP7
64:180
EA61
65:201
NCC1
EA81
080038100010
080038100030
LE
LE
FDDI
LAN
0200608C9252
BHCD
81:000
DPX/20
Figure A-1. LE avec DPS 7000 et DPX/20
A-2
47 F2 95UC Rev02
Scénarios et sous-fichiers NETGEN
Contenu du sous-fichier NETGEN (sur le système BC7A)
NETWORK BC7A;
COMM '+----------------------------------------------------+';
COMM '!
LOCAL SYSTEM DPS 7000 BC7A
!';
COMM '+----------------------------------------------------+';
LSYS BC7A PROFILE = 'DPS7/GCOS-7/V6' LSC = BC7A;
LSC BC7A SCID = 64:180;
COMM
COMM
COMM
SVR
LCT
'+----------------------------------------------------+';
'!
NCC1 EA61
!';
'+----------------------------------------------------+';
NAME = NCC1 TYPE = OCS LCT = EA61;
NAME = EA61 TYPE = NCC IADDR = 08-00-38-10-00-30;
COMM '+----------------------------------------------------+';
COMM '!
REMOTE SYSTEM DPS7/BCC9
!';
COMM '+----------------------------------------------------+';
RSYS
BCC9 RSC = BCC9 PROFILE = 'DPS7/GCOS-7/V6';
RSC
BCC9 SCID = 65:201 SVR = (NCC1);
COMM '+----------------------------------------------------+';
COMM '!
STID BHCD
!';
COMM '+----------------------------------------------------+';
RSYS
NAME = BHCD TYPE = RMT ADDR = DSA PF = 'STID/ISO/SID3' RSC = BHCD;
RSC
NAME = BHCD TYPE = RMT ADDR = DSA PRTC = SID SCID = 81:000
SVR = (NCC1);
Contenu du sous-fichier NETGEN (sur le système BCC9)
10
20
30
40
50
60
70
80
NETWORK NAME = BCC9;
COMM '+----------------------------------------------------+';
COMM '!
LOCAL SYSTEM DPS 7000 BCC9
!';
COMM '+----------------------------------------------------+';
LSYS NAME = BCC9 PF = 'DPS7/GCOS7/V6' LSC = BCC9;
LSC NAME = BCC9 SCID = 65:201;
90 COMM '+----------------------------------------------------+';
100 COMM '!
NCC1 EA81
!';
110 COMM '+----------------------------------------------------+';
120
130
140
150
160
170
180
190
SVR
LCT
COMM '+----------------------------------------------------+';
COMM '!
STID BHCD
!';
COMM '+----------------------------------------------------+';
RSYS
200 RSC
210
220
230
240
250
260
270
280
NAME = NCC1, TYPE = OCS, LCT = EA81;
NAME = EA81, TYPE = NCC, IADDR = 08-00-38-10-00-10;
NAME = BHCD TYPE = RMT ADDR = DSA RSC = BHCD,
PROFILE = 'STID/ISO/SID4/';
NAME = BHCD TYPE = RMT ADDR = DSA PRTC = SID SCID = 81:000,
SVR = (NCC1);
COMM '+----------------------------------------------------+';
COMM '!
REMOTE SYSTEM DPS7/BC7A
!';
COMM '+----------------------------------------------------+';
RSYS
RSC
47 F2 95UC Rev02
NAME = BC7A, RSC=BC7A, PROFILE = 'DPS7/GCOS-7/V6';
NAME = BC7A, SCID = 64:180, SVR = (NCC1);
A-3
Contenu du sous-fichier EA61_CONF_ISO (sur le système BC7A)
10
20
30
40
50
60
70
STACK TSNAME = NCC1;
TCIVMO NAME = IVMO1 TPDUSIZE = 1024;
NRSC NAME = BHCD NRTS = BHCD;
NRSC NAME = BCC9 NRTS = BCC9;
NRTS NAME = BHCD TYPE = DIWS MACADR = 0200608C9252
NRTS NAME = BCC9 TYPE = DIWS MACADR = 080038100010
IVMO = IVMO1;
IVMO = IVMO2;
Contenu du sous-fichier EA81_CONF_ISO (sur le système BCC9)
10
20
30
40
50
60
70
A-4
STACK TSNAME = NCC1;
NRSC NAME = BHCD NRTS = BHCD;
NRSC NAME = BC7A NRTS = BC7A;
NRTS NAME = BHCD TYPE = DIWS MACADR = 0200608C9252
NRTS NAME = BC7A TYPE = DIWS MACADR = 080038100030
IVMO = IVMO1;
IVMO = IVMO2;
47 F2 95UC Rev02
B. Limites du système
Restrictions du système
Les restrictions suivantes s'appliquent :
• FCP7 ne prend pas en charge le téléchargement de CNP7, CNP7 étendu ou du
Datanet.
• Fonctions RFC1006 et configuration incrémentale FCP7 disponibles à partir de
GCOS 7 V7 TS 7356.
• Fonction multi-IPS disponible à partir de GCOS 7 V7 TS 7458. Pour les états
techniques antérieurs, un seul FCP7 peut être configuré avec le stack IPS.
Limites du système
Le nombre maximal de connexions de transport supporté par un contrôleur FCP7 est de
:
• 4000 en mode ISO/DSA
• 2000 en mode RFC1006
• valeur par défaut: 2000
Performance du système
Les performances du système dépendent du modèle du DPS 7000.
En mode transactionnel, le nombre maximal de TPS par FCP7 (1 entrée + 1 sortie) est
limité à 300.
En mode transfert de fichier, la meilleure performance s'obtient avec :
• une connexion FDDI avec les paramètres suivants :
TPDUSIZE = 4096 and MAXSCRDT/MAXRCRDT = 14
• et un fichier UFAS séquentiel avec les paramètres suivants :
RECSIZE = 4002 and CISIZE = 8192
Remarque :
47 F2 95UC Rev02
En mode transfert de fichier, le débit est celui de la machine la
moins performante.
B-1
B-2
47 F2 95UC Rev02
Index
A
ABORT (arrêt)
ABRT
ABTPG (arrêt)
ACKTIME (paramètre)
Adresse MAC
ANS X3T9.5
ARP
AURIGA
D
5-2
7-2
5-2
3-2, 3-3, 3-4
5-4, 6-2
1-1
1-1
7-2
B
BCS
Bibliographie
BSR
BUFNB (paramètre)
2-2
1-2
1-2
5-3
47 F2 95UC Rev02
7-2
4-1
3-1
3-2
7-2
4-1
4-1
7-2
5-6
5-4
5-4
7-1
7-1
E
C
Classe de transport 4
ISO
CNS (paramètre)
Code d'erreur
18xx
FE06
Code de déconnexion 18xx
Configuration incrémentale FCP7
Connecteur Ethernet
Connexion
Ethernet à DPX/20
FDDI à DPX/20
SAS
CRASH
DCNX
DEA
sous-fichier
Directive LCT
Directive TCIVMO
DISF
DIUF
DMAT
sous-fichier
DOC
DPX/20
connecté à Ethernet
DPX/20 connecté à FDDI
Dump
FCP7
scénario
1-1
3-4
5-3
5-3
5-3
5-7
5-6
5-4
5-4
1-1
7-2
Exemples
EA61_CONF_ISO
EA81_CONF_ISO
NETGEN
STD_SCEN
A-4
A-4
A-3
A-1
F
FCP7
adresse MAC
bibliographie
code d'erreur FE06
configuration incrémentale
défauts
description du matériel
liaison
MI
5-4
1-2
5-3
5-7
7-2
2-1
6-1
2-1
i-1
mise au point
modèle AURIGA
modèles VEGA
OPEN7
pas de connexion physique
tests
types de liaisons physiques
FCP7 connecté à TNS
FDDI
présentation
Fonction RFC1006
5-3, 7-1
7-2
7-2
5-4
5-3
4-2
2-2
5-4
1-1
2-2
5-7
G
Gestion des adresses MAC
GXRPC7
6-2
5-3
7-2
I
ICM
ICMP
IDEMPOTENT (attribut)
Internet
intégral
null
ISO
Classe de transport 4
ITIME (paramètre)
1-2
1-1
5-3
1-1
1-1
1-1
3-2, 3-3, 3-4
L
Lancement d'OCS
LE
présentation
Liaison FCP7
DPX/20
physique
Limites
sessions
système
Logiciel FCP7 PPASW
LT administratif
i-2
MAXRCRDT (paramètre)
3-3, 3-4
MAXRETRY (paramètre)
3-3, 3-4
MAXSCRDT (paramètre)
3-3, 3-4
Mécanisme
d'apprentissage automatique
6-2
de diffusion
6-2
de réduction de diffusion des trames 6-2
de vieillisement
6-2
MI de FCP7
2-1
Mise au point
5-3
Mise au point de FCP7
7-1
Modification d'un numéro de port
6-2
Module
ESM
5-6
FCM
5-6
N
H
HANG
M
5-2
1-1
2-2
6-1
5-6
2-2
B-1
B-1
1-1
5-2
NETGEN
écriture
exemple
Nombre maximal de sessions
Norme ANS X3T9.5
Numéro de port
Numéro de port RJ45
5-1
5-1
A-3
B-1
1-1
6-2
6-2
O
OCS
arrêt
lancement
préfixe du nom
OCS (arrêt)
OLTD
OP7_MAXCCE (paramètre)
OPEN7 via FCP7
OSCAR
OSCN
5-2
5-2
5-1
5-2
1-2
3-1
5-4
7-2
7-2
P
Pool de tampons saturé
POOLSZ (paramètre)
PPA
sous-fichier
vidage
Préfixe du nom de serveur OCS
Problème
pas de connexion physique
Problème de connexion physique
5-3
5-3
4-1
5-3
5-1
5-3
5-3
47 F2 95UC Rev02
Index
Temporisateurs
Problèmes
code de déconnexion 18xx
mise au point
pool de tampons saturé
5-3
5-3
5-3
7-1
Test
FCP7
NCCLAN
NCCTEST
TITIME (paramètre)
TMAXRCRDT (paramètre)
TMAXRETRY (paramètre)
TMAXSCRDT (paramètre)
TNS
connecté à un FCP7
TPDUSIZE (paramètre)
TS2
TSLNCC
sous-fichier
TT1TIME (paramètre)
TWTIME (paramètre)
B-1
5-7
U
Q
Q400
configuration
3-4
R
Relance
scénario
Restrictions
système
RFC1006
4-2
4-2
4-2
3-4
3-4
3-4
3-4
3-4
5-4
3-3, 3-4
3-4
4-1
3-4
3-4
UDP
Utilitaire DP_SAVE
Utilitaire VERIFY_FCP_CONFIG
S
Sauvegarde d'un dump
Scénario
dump
Scénarios
relance
Serveur
OCS
Serveur RAEH
Sessions
limites
Source IDL
Sous-fichier STD_SCEN
Stacks TCP/IP
support
STRONG (arrêt)
STSVR
SYSER
Système
limites
restrictions
3-2
1-1
7-1
3-2
7-1
7-1
V
7-1
VEGA
Version AIX minimum
Version CNS7 minimum
Version DNS minimum
Version logicielle minimum
Version OPEN7 minimum
Version Q400
minimum
Vidage
FCP7
1-1
3-5
B-1
5-3
A-1
1-1
5-2
7-1
7-2
B-1
B-1
7-2
3-1
3-1
3-1
3-1
3-1
3-1
5-3
W
WEAK (arrêt)
WTIME (paramètre)
5-2
3-2, 3-3, 3-4
T
T_CHECKSUM (paramètre)
T1TIME (paramètre)
TACKTIME (paramètre)
Téléchargement
CNP7
CNP7 étendu
Datanet
47 F2 95UC Rev02
3-3
3-2, 3-3, 3-4
3-4
B-1
B-1
B-1
i-3
i-4
47 F2 95UC Rev02
Vos remarques sur ce document / Technical publications remarks form
Titre / Title :
N° Référence / Reference No. :
47 F2 95UC Rev02
Date / Dated :
Octobre 1996
ERREURS DETECTEES / ERRORS IN PUBLICATION
AMELIORATIONS SUGGEREES / SUGGESTIONS FOR IMPROVEMENT TO PUBLICATION
Vos remarques et suggestions seront attentivement examinées. Si vous désirez une réponse écrite,
veuillez indiquer ci-après votre adresse postale complète.
Your comments will be promptly investigated by qualified personnel and action will be taken as
required. If you require a written reply, furnish your complete mailing address below.
NOM / NAME :
_______________________________________
SOCIETE / COMPANY :
_______________________________________
DATE :
_______________________
ADRESSE / ADDRESS : _______________________________________
_______________________________________
Remettez cet imprimé à un responsable Bull S.A. ou envoyez-le directement à :
Please give this technical publications remarks form to your Bull S.A. representative or mail to:
Bull Electronics Angers S.A.
CEDOC
Atelier de reprographie
331, Avenue Patton
49004 ANGERS Cedex 01
FRANCE
Bull HN Information Systems Inc.
Publication Order Entry
FAX: (508) 294-7411
MA02/423S
Technology Park
Billerica, MA 01821
U.S.A.

47 F2 95UC 02

Transcription

Documents pareils

Un logiciel de gestion adapté aux besoins des Associations Agrées

10 ans, 10 promos

Prise universelle

Acheter maison CHATEAU-D`OLONNE 200m²

Comment utiliser OCS sans communication entre le serveur et les

Ajustement de la parité d`exercice des bons de

Télécharger

Français - Honeywell
