Je me guide avec les schémas de câblage

de câblage
68
DE CÂBLAGE
> JE ME GUIDE AVEC
LES SCHÉMAS
Je me guide
avec les schémas
69

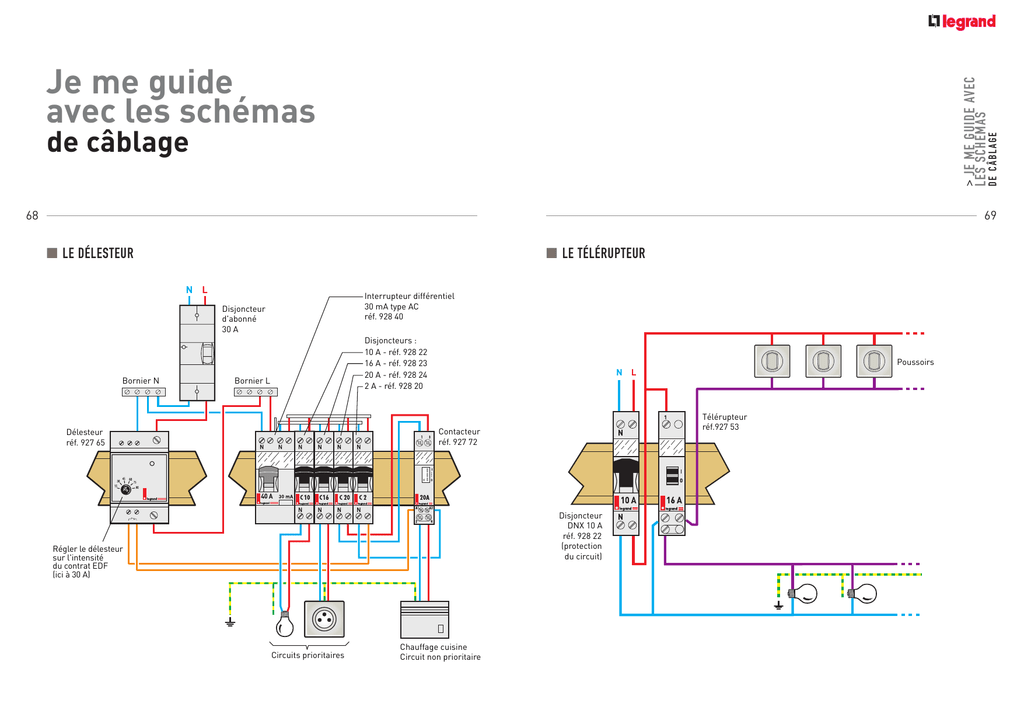

■ LE DÉLESTEUR
■ LE TÉLÉRUPTEUR
N L
Interrupteur différentiel
30 mA type AC
réf. 928 40
Disjoncteur
d'abonné
30 A
Bornier N
Disjoncteurs :
10 A - réf. 928 22
16 A - réf. 928 23
20 A - réf. 928 24
2 A - réf. 928 20
Bornier L
Poussoirs
N L
Télérupteur
réf.927 53
Contacteur
réf. 927 72
Délesteur
réf. 927 65
Disjoncteur
DNX 10 A
réf. 928 22
(protection
du circuit)
Régler le délesteur
sur l'intensité
du contrat EDF
(ici à 30 A)
Circuits prioritaires
Chauffage cuisine
Circuit non prioritaire
de câblage
70
DE CÂBLAGE
> JE ME GUIDE AVEC
LES SCHÉMAS
Je me guide
avec les schémas
71
■ LE TÉLÉVARIATEUR
Poussoirs non lumineux
■ LE CONTACTEUR JOUR/NUIT
Partie
raccordée
par les
services EDF
N L
Télévariateur
réf. 036 64
N L
Protection de
la ligne pilote
par disjoncteur 2A
réf. 928 20
Disjoncteur 10 A
réf. 928 22
Relais de
découplage
ou télécommande
EDF
N L
1
N
3
N
Contacteur
jour/nuit
réf. 927 73
I
Auto
0
■ LA MINUTERIE
2A
N
20 A
Poussoirs
N L
Minuterie
réf. 927 58
Disjoncteur 10 A
réf. 928 22
20 A
N
Disjoncteur 20 A
réf. 928 24
(protection
du circuit)
Chauffe-eau
> JE ME GUIDE AVEC
LES SCHÉMAS
Je me guide
avec les schémas
DE CÂBLAGE
de câblage
72
73
■ L’HORLOGE PROGRAMMABLE
■ Avec contacteur de puissance
■ A cadran vertical
Horloge programmable
réf. 927 62
N L
N L
N
Contacteur 20 A
réf. 927 72
N
Horloge
programmable
réf. 927 60
N
I
0
16 A
3
4
Disjoncteur 16 A
réf. 928 23
5
6
20 A
N
U1
U2
1
4
20 A
N
2
Convecteurs
4500 W maxi
7
16 A
Disjoncteur 16 A
réf. 928 23
N
■ A cadran rond à aiguilles
N L
Horloge
programmable
réf. 927 62
N
Convecteurs
3500 W maxi
■ A cadran à cristaux liquides
NL
L
N
10 A
Disjoncteur 10 A
réf. 928 22
N
Horloge
programmable
réf. 047 61
N
U1
U2
1
4
2
16 A
Disjoncteur 16 A
réf. 928 23
N
2
1
4
Convecteurs
3500 W maxi
> JE ME GUIDE AVEC
LES SCHÉMAS
Je me guide
avec les schémas
DE CÂBLAGE
de câblage
74
75
■ LE THERMOSTAT
■ LA SONNERIE 8/12 V
■ Utilisation directe : 6 A maxi
Sonde Céliane
réf. 674 08
N L
Thermostat
réf. 038 40
Poussoir
extérieur
N L
Protection
du circuit
par disjoncteur 6 A
réf. 060 15
Sonnerie
réf. 041 01
N
Chauffage
1300 W maxi
Climatisation
Ventilation
■ Avec contacteur de puissance 20A
Sonde Céliane
réf. 674 08
Thermostat
réf. 038 40
Disjoncteur 6 A
réf. 060 15
Disjoncteur 20 A
réf. 928 24
10 A
N L
N
Contacteur 20 A
réf. 927 72
Disjoncteur 10 A
réf. 928 22
Convecteurs
4500 W maxi
Transfo
pour sonnerie
réf. 927 78
