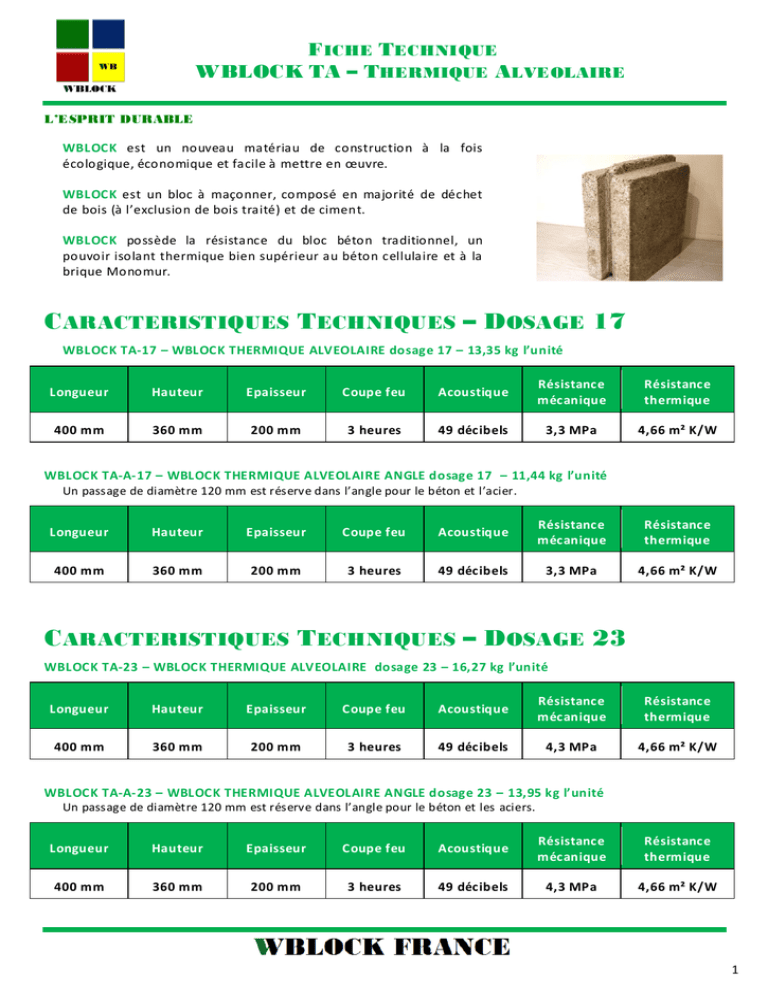

Fiche technique WBLOCK TA

FICHE TECHNIQUE
WBLOCK TA – THERMIQUE ALVEOLAIRE
L’ESPRIT DURABLE
WBLOCK est un nouveau matériau de construction à la fois
écologique, économique et facile à mettre en œuvre.
WBLOCK est un bloc à maçonner, composé en majorité de déchet
de bois (à l’exclusion de bois traité) et de ciment.
WBLOCK possède la résistance du bloc béton traditionnel, un
pouvoir isolant thermique bien supérieur au béton cellulaire et à la
brique Monomur.
CARACTERISTIQUES TECHNIQUES – D OSAGE 17
WBLOCK TA-17 – WBLOCK THERMIQUE ALVEOLAIRE dosage 17 – 13,35 kg l’unité
Longueur
Hauteur
Epaisseur
Coupe feu
Acoustique
Résistance
mécanique
Résistance
thermique
400 mm
360 mm
200 mm
3 heures
49 décibels
3,3 MPa
4,66 m² K/W
WBLOCK TA-A-17 – WBLOCK THERMIQUE ALVEOLAIRE ANGLE dosage 17 – 11,44 kg l’unité
Un passage de diamètre 120 mm est réserve dans l’angle pour le béton et l’acier.
Longueur
Hauteur
Epaisseur
Coupe feu
Acoustique
Résistance
mécanique
Résistance
thermique
400 mm
360 mm
200 mm
3 heures
49 décibels
3,3 MPa
4,66 m² K/W
CARACTERISTIQUES TECHNIQUES – D OSAGE 23
WBLOCK TA-23 – WBLOCK THERMIQUE ALVEOLAIRE dosage 23 – 16,27 kg l’unité
Longueur
Hauteur
Epaisseur
Coupe feu
Acoustique
Résistance
mécanique
Résistance
thermique
400 mm
360 mm
200 mm
3 heures
49 décibels
4,3 MPa
4,66 m² K/W
WBLOCK TA-A-23 – WBLOCK THERMIQUE ALVEOLAIRE ANGLE dosage 23 – 13,95 kg l’unité
Un passage de diamètre 120 mm est réserve dans l’angle pour le béton et les aciers.
Longueur
Hauteur
Epaisseur
Coupe feu
Acoustique
Résistance
mécanique
Résistance
thermique
400 mm
360 mm
200 mm
3 heures
49 décibels
4,3 MPa
4,66 m² K/W
1
FICHE TECHNIQUE
WBLOCK TA – THERMIQUE ALVEOLAIRE
L’ESPRIT DURABLE
CARACTERISTIQUES TECHNIQUES – ACCESSOIRES
WBLOCK CH-P-23 – WBLOCK CHAINAGE AVEC PLANELLE POUR RESERVATION PLANCHER – 24,17 kg l’unité
Un isolant TH28 de 30 mm peut être ajouté contre la planelle de plancher afin de renforcer la résistance thermique
Longueur
Hauteur
Epaisseur
Résistance mécanique
Résistance thermique
1600 mm
260 mm
200 mm
4,3 MPa
1,36 m² K/W
WBLOCK CH-U-23 – WBLOCK CHAINAGE AVEC U – 33,60 kg l’unité
Sur la première ligne du tableau, il n’y a pas d’ajout d’isolant en TH28.
Longueur
Hauteur
Epaisseur
Résistance mécanique
Résistance thermique
1600 mm
260 mm
200 mm
4,3 MPa
0,58 m² K/W
1600 mm
260 mm
200 mm
4,3 MPa
1,65 m² K/W
Sur la deuxième ligne du tableau, un isolant TH28 de 30 mm peut être ajouté contre la planelle extérieure afin de
renforcer la résistance thermique
WBLOCK CH-R-23 – WBLOCK CHAINAGE POUR MUR DE REFEND – 14,75 kg l’unité
Longueur
Hauteur
Epaisseur
Résistance mécanique
Résistance thermique
1600 mm
60 mm
200 mm
4,3 MPa
1,67 m² K/W
WBLOCK AP-F-23 – WBLOCK APPUI DE FENETRE – 17,98 kg l’unité
Longueur
Hauteur
Epaisseur
Résistance mécanique
Résistance thermique
1600 mm
60 mm
260 mm
4,3 MPa
1,16 m² K/W
WBLOCK PL-23 – WBLOCK PLANELLE DE FINITION EBRASEMENT PORTE OU FENÊTRE– 9,43 kg l’unité
Longueur
Largeur
Epaisseur
Résistance mécanique
Résistance thermique
1600 mm
35 mm
200 mm
4,3 MPa
1,16 m² K/W
TASSEAU WB
Tasse au se rvant de guidage hori zontal et ve rti cal pour le WBLOCK, et
pe rmettant d’avoi r un e space de 30 mm pour le passage des ré seaux et
une résistance the rmique supplémentaire de 1,50 m² K/W pour les
murs WBLOCK.
Longueur
Hauteur
1600 mm
30 mm
Epaisseur
40 mm
2
FICHE TECHNIQUE
WBLOCK TA – THERMIQUE ALVEOLAIRE
L’ESPRIT DURABLE
PRINCIPE DE MONTAGE
3
FICHE TECHNIQUE
WBLOCK TA – THERMIQUE ALVEOLAIRE
L’ESPRIT DURABLE
4
FICHE TECHNIQUE
WBLOCK TA – THERMIQUE ALVEOLAIRE
L’ESPRIT DURABLE
D ETAILS DIVERS
D OSAGE
Dosage 17 pour les WBLOCK servant à la construction de maisons R+2.
Dosage 23 pour la WBLOCK servant à la construction d’immeubles R+4.
C ONDITIONNEMENT
Par palette de 36 WBLOCK dosage 17 de 491 kg représentant 93,18 kg au m² (palette de 5,15 m²).
Par camion de 40 palettes WBLOCK dosage 17 avec un poids total en charge de 20 T (soit 231 m²).
Par palette de 36 WBLOCK dosage 23 de 596 kg représentant 113,56 kg au m² (palette de 5,15 m²).
Par camion de 40 palettes WBLOCK do sage 23 avec un poids total en charge de 24 T (soit 190 m²).
A SSEMBLAGE
Les assemblages de pose se font avec des joints de 10 à 15 mm au mortier de sable fin ciment.
Les assemblages de pose se font également avec des joints minces par de la colle à bloc bé ton rectifié ou bloc
pierre ponce.
C OUPE
Les coupes du matériau WBLOCK se réalisent avec le même matériel que pour la brique alvéolaire soit par
machine à ruban de type LISSMAC, scie électrique de type Alligator et scie à main pour carreaux de plâtre.
F RAGILITE
Le matériau WBLOCK ne se casse pas et n’a donc pas de risque de perte pendant le transport ou pendant sa
mise en œuvre contrairement au bloc béton, à la brique, au béton cellulaire et à la pierre ponce.
F IXATION
La fixation dans le matériau se réalise par vissage de vis de type VBA sans cheville ou par clouage.
E NDUIT EXTERIEUR
Soit multicouche ou soit monocouche suivant les spécifications du DTU 26-1.
N ORME THERMIQUE RT 2012 (BBC)
Répondant à la norme thermique RT 2012 sur l’isolation de l’enveloppe d’un bâtiment (le curseur est au
maximum avec 4,50 m² K/W de résistance thermique). Des études montrent que l’isolation de l’enveloppe
d’un bâtiment représente à elle seule 70% de l’objectif RT 2012 et que les 30% restant ne représente que le
type d’énergie à mettre. Il répond à la norme thermique RT 2020 (curseur moyen RT à 8,00 m² K/W) avec une
isolation rapportée en TH28 de 10 cm (RT de 8,23 m² K/W).
U TILISATION DU BOIS A LA CONSTRUCTION
Suivant le décret n° 2010-273 de mars 2010 relatif à l’utilisation du bois dans la construction, la construction
avec WBLOCK permet de répondre facilement à l’obligation de la loi (7 dm3 pour le logement collectif sans
charpente bois).
R ECYCLAGE DECHETS
Tous les déchets issus du matériau WBLOCK sont recyclables et pas de décharge spécifique. Les obligations de
recyclage sur les matériaux de construction sont de plus en plus exigées pour le HQE.
5
FICHE TECHNIQUE
WBLOCK TA – THERMIQUE ALVEOLAIRE
L’ESPRIT DURABLE
LES 14 CIBLES HQE
C IBLE 1 – INTEGRATION DU BATIMENT DANS SON ENVIRONNEMENT IMMEDIAT .
N.C.
C IBLE 2 – C HOIX INTEGRE DES PRODUITS , SYSTEMES ET PROCEDES DE CONSTRUCTION
Le WBLOCK impacte peu l’environnement lors de son cycle de vie. En particulier, la forte teneur en bois, le
peu d’énergie utilisée en production, le transport optimisé grâce à la légèreté du WBLOCK, le stockage durable
du CO2 , lui confère un bilan carbone très intéressant.
C IBLE 3 – C HANTIER A FAIBLE IMP ACT ENVIRONNEMENT.
Mise en œuvre du WBLOCK sur chantier : « chantier sec », pas d’isolant supplémentaire à poser, blocs
WBLOCK légers et faciles à poser, pas de déchets générés car recyclage.
C IBLE 4 – G ESTION DE L ’ENERGIE
Le WBLOCK a un très bon pouvoir isolant. Le procédé constructif supprime les ponts thermiques…
C IBLE 5 – G ESTION DE L ’EAU
N.C.
C IBLE 6 – G ESTION DES DECHETS D ’ACTIVITE .
N.C.
C IBLE 7 – M AINTENANCE, PERENNITE DES PERFORMANCES ENVIRONNEMENTALES .
Le WBLOCK est pérenne dans le temps et il a une excellente résistance mécanique, à la torsion, et est stable à
l’eau et au feu (classification B, S1, D0). En matière d’aménagement et de décoration intérieure, il permet par
exemple de s’exonérer de chevilles pour fixer cadres, meubles, etc.…
C IBLE 8 – C ONFORT HYGROTHERMIQUE .
Confort hiver : très bon pouvoir isolant du WBLOCK ; pas de paroi froide.
Confort été : bonne inertie du WBLOCK retardant l’entrée de la chaleur de l’ouvrage.
C IBLE 9 – C ONFORT ACOUSTIQUE .
Bon affaiblissement acoustique, distinguer bruits extérieurs / intérieurs (bruits d’impacts).
C IBLE 10 – C ONFORT VISUEL.
Le WBLOCK permet la pose de larges baies favorisant la pénétration de la lumière naturelle.
C IBLE 11 – C ONFORT OLFACTIF .
N.C.
C IBLE 12 – QUALITE SANITAIRE DES ESPACES .
N.C.
C IBLE13 – Q UALITE SANITAIRE DE L ’AIR .
Le WBLOCK ne contient aucun produit susceptible d’être relargué dans l’air ambiant au cours de la vie du
bâtiment. De plus, il n’y a pas d’isolant minéral supplémentaire. Le WBLOCK est perméable à la vapeur d’eau.
C IBLE 14 – QUALITE SANITAIRE DE L’ EAU .
N.C.
6
FICHE TECHNIQUE
WBLOCK TA – THERMIQUE ALVEOLAIRE
L’ESPRIT DURABLE
MONTAGE D ’UN MUR WBLOCK LORS DES TESTS
CSTB
USINE DE L ’OISE (60)
7
FICHE TECHNIQUE
WBLOCK TA – THERMIQUE ALVEOLAIRE
L’ESPRIT DURABLE
LES A VANTAGES PRODUIT
ISOLATION THERMIQUE
WBLOCK répond aux exigences
RT2012 sans ajout d’isolation.
RESISTANCE MECANIQUE
WBLOCK-17 pour RDC + 2.
WBLOCK-23 pour RDC + 4.
ISOLATION PHONIQUE
WBLOCK répond aux exigences
acoustiques en vigueur.
RESISTANCE AU FEU
WBLOCK résiste au feu pendant 3 heures.
ECOLOGIQUE ET RECYCLABLE
WBLOCK est composé en majorité
de déchets de bois.
STOCKEUR DE CO2
WBLOCK est le seul matériau de construction
porteur stockant le CO 2.
ANTI SISMIQUE
WBLOCK bénéficie d’une excellente résistance sismique
de part sa nature fibreuse et son système d’assemblage.
ECONOMIQUE
50% économie de frais de transport (poids).
20% à 30% économie au coût de main d’œuvre.
8
