CENTRE DE DÉVELOPPEMENT PÉDAGOGIQUE
pour la formation générale
en science et technologie
DOCUMENT DE TRAVAIL

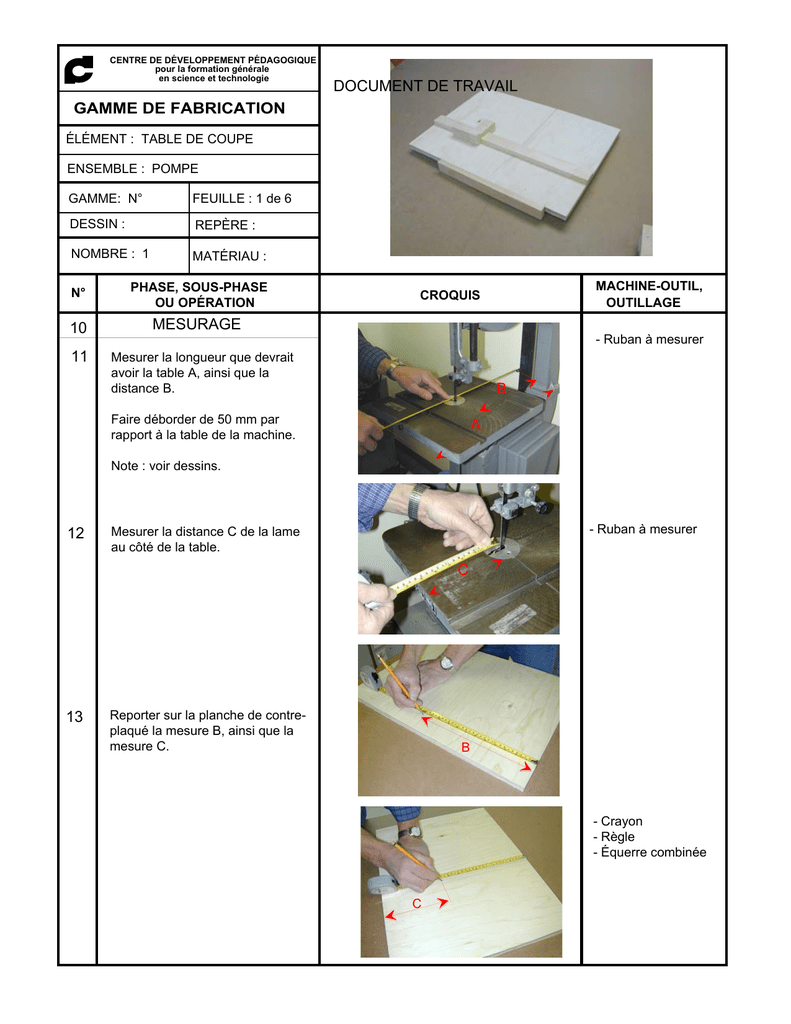

GAMME DE FABRICATION
ÉLÉMENT : TABLE DE COUPE
ENSEMBLE : POMPE
GAMME: N°
FEUILLE : 1 de 6
DESSIN :
REPÈRE :
NOMBRE : 1
MATÉRIAU :
N°
PHASE, SOUS-PHASE
OU OPÉRATION
10
MESURAGE
11
MACHINE-OUTIL,
OUTILLAGE
CROQUIS
- Ruban à mesurer
Mesurer la longueur que devrait
avoir la table A, ainsi que la
distance B.
B
Faire déborder de 50 mm par
rapport à la table de la machine.
A
Note : voir dessins.
12
- Ruban à mesurer
Mesurer la distance C de la lame
au côté de la table.
C
13
Reporter sur la planche de contreplaqué la mesure B, ainsi que la
mesure C.
B
- Crayon
- Règle
- Équerre combinée
C
GAMME DE FABRICATION DE LA TABLE DE COUPE
N°
14
15
PHASE, SOUS-PHASE
CROQUIS
OU OPÉRATION
En maintenant la planche à l’aide
de deux serres, à l’aide d’une
égoine, scier la fente.
En vous basant sur la longueur de
la table de la scie, reporter la
longueur que devra avoir la butée
latérale.
C
FEUILLE : 2 de 6
MACHINE-OUTIL,
OUTILLAGE
- Égoïne
- Equerre- Règle
- Serres
- Ruban à mesurer
Ne pas oublier d’ajouter 50 mm
( voir opération 11)
16
À l’aide d’une boîte à onglets, scier
la butée.
17
Ébavurer les arêtes.
- Boîte à onglets
- Scie à dos
- Papier de verre
GAMME DE FABRICATION DE LA TABLE DE COUPE
N°
PHASE, SOUS-PHASE
OU OPÉRATION
18
Placer la butée latérale sur la table
de la scie et tracer son
emplacement sur la planche de
contre-plaqué.
19
Coller et clouer la butée à sa
place.
CROQUIS
FEUILLE : 3 de 6
MACHINE-OUTIL,
OUTILLAGE
- Crayon
- Clou de finition
- Colle à menuisier
20
En vous servant de la planche de
contre-plaqué, reporter sur une
moulure la longueur de la butée
supérieure.
- Crayon
GAMME DE FABRICATION DE LA TABLE DE COUPE
N°
21
PHASE, SOUS-PHASE
OU OPÉRATION
Positionner la butée supérieure à
l’aide d’une équerre et tracer sa
position sur la planche.
CROQUIS
FEUILLE : 4 de 6
MACHINE-OUTIL,
OUTILLAGE
- Équerre
- Crayon
La butée doit affleurer la lame
22
Mettre un filet de colle sur la butée.
- Colle à menuisier
23
La maintenir en place à l’aide de
clous de finition.
- Marteau
- Clous de finition
Attention de ne pas perdre
l’équerrage.
24
Sur le dos de la planche, reporter
la dimension d’une moulure de
section (3/4 x 1/4 de po) qui sera
le coulisseau.
- Crayon
GAMME DE FABRICATION DE LA TABLE DE COUPE
N°
40
PHASE, SOUS-PHASE
OU OPÉRATION
CROQUIS
FEUILLE : 5 de 6
MACHINE-OUTIL,
OUTILLAGE
CONTENANT
- Boîte à onglets
- Scie à dos
25
Scier la moulure.
26
Placer la moulure (coulisseau) dans
la rainure de la table de scie.
27
Mettre la table en place et marquer
l’emplacement où l’on devra clouer
le coulisseau.
- Crayon
Reporter cette mesure.
- Crayon
- Ruban à mesurer
En utilisant temporairement deux
clous de finition, clouer la planche
au guide.
- Marteau
- Clous de finition
28
Note : Ces clous seront retirés par
la suite.
GAMME DE FABRICATION DE LA TABLE DE COUPE
N°
PHASE, SOUS-PHASE
OU OPÉRATION
29
Décoller légèrement le guide de la
planche.
30
Insérer de la colle entre le guide et
la planche.
31
À l’aide de clous de finition, reclouer
le guide.
CROQUIS
FEUILLE : 6 de 6
MACHINE-OUTIL,
OUTILLAGE
- Marteau
- Colle de menuisier
- Marteau
- Clous de finition
