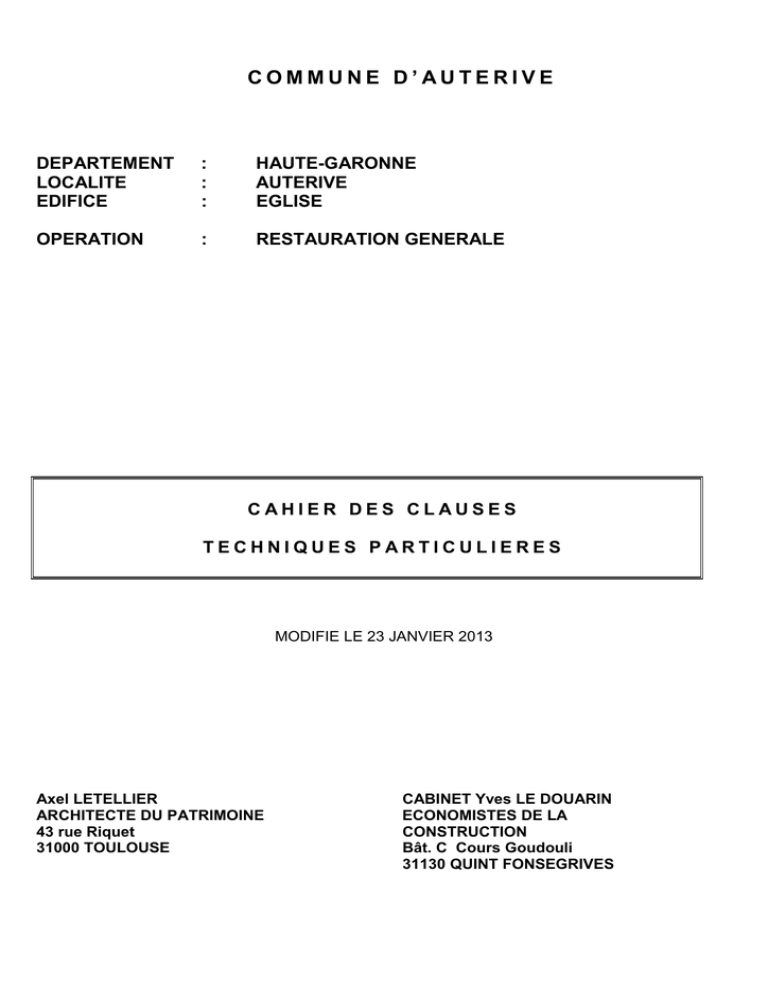

COMMUNE D’AUTERIVE
DEPARTEMENT
LOCALITE
EDIFICE
:
:
:
HAUTE-GARONNE
AUTERIVE
EGLISE
OPERATION
:
RESTAURATION GENERALE
CAHIER DES CLAUSES
TECHNIQUES PARTICULIERES
MODIFIE LE 23 JANVIER 2013
Axel LETELLIER
ARCHITECTE DU PATRIMOINE
43 rue Riquet
31000 TOULOUSE
CABINET Yves LE DOUARIN
ECONOMISTES DE LA
CONSTRUCTION
Bât. C Cours Goudouli
31130 QUINT FONSEGRIVES
31 – AUTERIVE – EGLISE – Restauration générale
CCTP
modifié le 23 JANVIER 2013
SOMMAIRE
0 CLAUSES COMMUNES PROPRES AU CHANTIER .................................................................................. 10
0.1 OBJET DU MARCHE ............................................................................................................................... 10
0.1.1 Liste des lots ............................................................................................................................................................................. 10
0.2 DISPOSITIONS GENERALES.................................................................................................................. 10
0.3 INSTALLATION DE CHANTIER ............................................................................................................... 10
0.3.1 Conditionnement des raccordements des fluides : .................................................................................................................... 11
0.3.2 Equipement de chantier :........................................................................................................................................................... 11
0.3.2.1 Bureau de chantier ............................................................................................................................................................ 11
0.3.2.2 Local vestiaire ................................................................................................................................................................... 11
0.3.2.3 Repas et matériel de réfectoire ......................................................................................................................................... 11
0.3.2.4 Eau .................................................................................................................................................................................... 11
0.3.2.5 Locaux d’hygiène .............................................................................................................................................................. 11
0.3.3 Aire de stockage des matériels et des matériaux : .................................................................................................................... 11
0.3.4 Dispositif d'accès des matériaux et des hommes - Disposition et conception des échafaudages : ........................................... 11
0.3.5 Condition d'enlèvement des gravois : ........................................................................................................................................ 11
0.3.6 Déchets de chantier................................................................................................................................................................... 12
0.3.7 Panneau de chantier : ............................................................................................................................................................... 12
0.4 TRAVAUX DE DEPOSE ET DE DEMOLITION ........................................................................................ 12
0.4.1 Matériaux et matériels de récupération ..................................................................................................................................... 12
0.4.2 Nuisances de chantier ............................................................................................................................................................... 12
0.5 DESCRIPTIONS DES OUVRAGES - PLANS ........................................................................................... 12
0.6 SUJETIONS D’EXECUTION DES OUVRAGES ET DES PRESTATIONS ............................................... 13
0.6.1 Tenue de chantier...................................................................................................................................................................... 13
0.6.2 Dossier de fiches techniques à produire – Document d’exécution ............................................................................................ 13
0.7 TRAITS DE NIVEAU ................................................................................................................................. 13
0.8 RECEPTION DES TRAVAUX ................................................................................................................... 14
0.9 SUJETIONS LIEES A L'EXPLOITATION DE L'EDIFICE ......................................................................... 14
0.10 ETABLISSEMENT DES DOCUMENTS D'EXECUTION - APPROBATIONS ......................................... 14
0.11 PROTECTION DES OUVRAGES ........................................................................................................... 14
0.12 NETTOYAGE DES OUVRAGES ............................................................................................................ 14
0.13 ATTACHEMENTS ET ECHANTILLONS ................................................................................................ 15
0.14 SECURITE .............................................................................................................................................. 15
0.14.1 Consignes particulières concernant tous les travaux............................................................................................................... 15
CCTP
0.14.2 Consignes particulières concernant les travaux par points chauds ......................................................................................... 15
0.15 COORDINATION EN MATIERE DE SECURITE ET DE PROTECTION DE LA SANTE ......................... 16
0.15.1 Obligations communes à tous les intervenants sur le chantier ................................................................................................ 16
0.15.2 Obligations du Maître d'Ouvrage ............................................................................................................................................. 16
0.15.3 Obligations du Coordonnateur................................................................................................................................................. 17
0.15.4 Obligations de l'entrepreneur, du travailleur indépendant ou du sous - traitant ....................................................................... 17
0.16 REPLIEMENT DES INSTALLATIONS DE CHANTIER ET REMISE EN ETAT DES LIEUX ................... 18
0.16.1 Remise en état des lieux ......................................................................................................................................................... 18
1 LOT DEMOLITION - GROS OEUVRE ......................................................................................................... 19
1.1 PRESCRIPTIONS TECHNIQUES PARTICULIERES ............................................................................... 19
1.1.1 Qualités des matériaux constituant les mortiers ........................................................................................................................ 19
1.1.1.1 Liants ................................................................................................................................................................................. 19
1.1.1.2 Sable ................................................................................................................................................................................. 19
1.1.2 Conditions d’emploi des matériaux non normalisés .................................................................................................................. 20
1.1.2.1 Note générale .................................................................................................................................................................... 20
1.1.2.2 Produits d'accrochage ....................................................................................................................................................... 20
1.1.2.3 Colorants ........................................................................................................................................................................... 20
1.2 PRESTATIONS A LA CHARGE DU PRESENT LOT ............................................................................... 20
1.3 ETUDES TECHNIQUES – PLANS D’EXECUTION .................................................................................. 21
1.4 CONFORMITE A LA REGLEMENTATION «SECURITE INCENDIE » ..................................................... 21
1.5 RESPONSABILITE DE L’ENTREPRENEUR ........................................................................................... 21
1.6 INSTALLATION DE CHANTIER ............................................................................................................... 21
1.6.1 Conditionnement des raccordements des fluides : .................................................................................................................... 21
1.6.1.1 Eau : .................................................................................................................................................................................. 21
1.6.1.2 Electricité : ......................................................................................................................................................................... 22
1.6.2 Equipement commun de chantier : ............................................................................................................................................ 22
1.6.2.1 Aménagement de locaux vestiaires dans l'église .............................................................................................................. 22
1.6.2.2 Aménagement de réfectoire dans l'église .......................................................................................................................... 22
1.6.2.3 Eau .................................................................................................................................................................................... 22
1.6.2.4 Locaux d’hygiène .............................................................................................................................................................. 22
1.6.3 Aire de stockage et clôtures de chantier.................................................................................................................................... 23
1.6.4 Signalisation de chantier ........................................................................................................................................................... 23
1.6.5 Frais de voirie et de police ......................................................................................................................................................... 23
1.6.6 Panneau de chantier : ............................................................................................................................................................... 23
1.7 ECHAFAUDAGES - PROTECTIONS ....................................................................................................... 24
1.7.1 Échafaudage de pied intérieur.................................................................................................................................................. 24
1.7.2 Platelage horizontal ................................................................................................................................................................... 24
1.7.3 Protection de sol ........................................................................................................................................................................ 25
1.7.4 Echafaudage mobile .................................................................................................................................................................. 25
1.7.5 Échafaudages extérieurs pour restauration des vitraux............................................................................................................. 25
CCTP
1.7.6 Protection de mobilier en place ................................................................................................................................................. 26
1.7.7 Protection de l'orgue .................................................................................................................................................................. 26
1.8 DEMOLITIONS - TERRASSEMENT ......................................................................................................... 26
1.8.1 Déplacement d'autels et lambris bas en marbre........................................................................................................................ 26
1.8.2 Dépose d'ouvrage divers en démolition ..................................................................................................................................... 26
1.8.3 Dépose de mobilier en conservation ......................................................................................................................................... 27
1.8.4 Déplacement d'objets divers...................................................................................................................................................... 27
1.8.5 Dépose en conservation de marches ........................................................................................................................................ 27
1.8.6 Démolition de sol ....................................................................................................................................................................... 27
1.8.7 Dépose de parquet en démolition .............................................................................................................................................. 27
1.8.8 Terrassement pour décaissement de sol................................................................................................................................... 28
1.8.9 Fouilles en tranchée .................................................................................................................................................................. 28
1.8.10 Dépose de seuil ....................................................................................................................................................................... 28
1.8.11 Démolition pour débouchement d'ouvertures .......................................................................................................................... 29
1.8.12 Nettoyage et dégagement des reins de voûtes ....................................................................................................................... 29
1.8.13 Chargement et évacuation des terres...................................................................................................................................... 29
1.9 ASSAINISSEMENT .................................................................................................................................. 29
1.9.1 Drainage contre maçonnerie ancienne ...................................................................................................................................... 29
1.10 OUVRAGES DE MACONNERIE ............................................................................................................ 30
1.10.1 Massif pour support de marches en pierre .............................................................................................................................. 30
1.10.2 Dallage en béton armé sur terre plein ..................................................................................................................................... 30
1.10.3 Percements dans les murs ...................................................................................................................................................... 31
1.10.4 Saignées pour passage de fourreaux ...................................................................................................................................... 31
1.10.5 Rebouchage de saignées après passage de fourreaux .......................................................................................................... 31
1.10.6 Relancis de briques neuves .................................................................................................................................................... 31
1.10.7 Calfeutrement de fissures........................................................................................................................................................ 32
1.10.8 Faux plafond en plaques de plâtre .......................................................................................................................................... 32
1.10.9 Création de seuil pierre accessibilité PMR .............................................................................................................................. 32
1.10.10 Glacis au mortier sur appuis de baies ................................................................................................................................... 33
1.10.11 Fourniture et pose de protections d'appuis de baie par couvertines cuivre ........................................................................... 33
1.11 ASSECHEMENT..................................................................................................................................... 33
1.11.1 Assèchement des murs par contre champs magnétique ......................................................................................................... 33
1.12 MARBRERIE .......................................................................................................................................... 34
1.12.1 Nettoyage et restauration de bas lambris en marbre en place ................................................................................................ 34
1.12.2 Nettoyage, restauration et repose de bas lambris en marbre .................................................................................................. 34
1.12.3 Fourniture et pose de bas lambris en marbre .......................................................................................................................... 34
1.12.4 Repose d’autel en marbre et/ou plâtre .................................................................................................................................... 35
1.12.5 Nettoyage et restauration de l'autel majeur ............................................................................................................................. 35
1.13 ENDUITS ................................................................................................................................................ 35
1.13.1 Piochement partiel d’enduit ..................................................................................................................................................... 35
1.13.2 Sous enduit destiné à recevoir l’enduit plâtre .......................................................................................................................... 36
1.13.3 Enduit plâtre ............................................................................................................................................................................ 36
CCTP
1.13.4 Reprise en recherche de corniche en place ........................................................................................................................... 36
1.14 REVETEMENT DE SOL ......................................................................................................................... 37
1.14.1 Fourniture et pose de carrelage en terre cuite scellé............................................................................................................... 37
1.14.2 Fourniture et pose de dallage pierre ........................................................................................................................................ 37
1.14.3 Marches en pierre neuve ......................................................................................................................................................... 38
1.14.3.1 Dispositions particulières ................................................................................................................................................. 38
1.14.4 Pose de marches en pierre vieille ........................................................................................................................................... 38
1.14.5 Nettoyage de marches ............................................................................................................................................................ 38
1.14.6 Rejointoiement sur marches vieilles en place.......................................................................................................................... 39
1.15 OUVRAGES DIVERS ............................................................................................................................. 39
1.15.1 Lavabo..................................................................................................................................................................................... 39
1.15.2 Repose de mobilier.................................................................................................................................................................. 39
1.15.3 Nettoyages .............................................................................................................................................................................. 39
1.15.4 Cheminement en combles à créer pour entretien (ligne de vie en platelage bois) .................................................................. 40
1.15.5 Chargement et évacuation des gravois ................................................................................................................................... 40
2 LOT MENUISERIE....................................................................................................................................... 41
2.1 GENERALITES ........................................................................................................................................ 41
2.1.1 Consistance des travaux ........................................................................................................................................................... 41
2.1.2 Documents et textes de référence ............................................................................................................................................. 42
2.1.2.1 Autres textes à respecter................................................................................................................................................... 42
2.1.3 Marques de qualité .................................................................................................................................................................... 42
2.1.4 Prestations à la charge du présent lot ....................................................................................................................................... 43
2.2 SPECIFICATIONS ET PRESCRIPTIONS TECHNIQUES......................................................................... 43
2.2.1 Fournitures et matériaux............................................................................................................................................................ 43
2.2.2 Nature et qualité des panneaux dérivés du bois ........................................................................................................................ 44
2.2.3 Protection des bois .................................................................................................................................................................... 45
2.2.4 Protection des ouvrages accessoires métalliques ..................................................................................................................... 45
2.2.5 Pièces à fournir par l’entrepreneur avec son offre ..................................................................................................................... 45
2.2.6 Plans d’exécution ...................................................................................................................................................................... 46
2.2.7 Dimensions des éléments constitutifs........................................................................................................................................ 46
2.2.8 Echantillons ............................................................................................................................................................................... 46
2.2.9 Eléments modèles ..................................................................................................................................................................... 46
2.3 ACCESSOIRES DE MANŒUVRE – CLES - COMBINAISONS ............................................................... 46
2.3.1 Accessoires de manœuvre ........................................................................................................................................................ 46
2.3.2 Règles d’exécution .................................................................................................................................................................... 47
2.3.3 Pose et fixations ........................................................................................................................................................................ 47
2.3.4 Habillages – Couvre-joints......................................................................................................................................................... 47
2.3.5 Articles de ferrage - Quincaillerie............................................................................................................................................... 47
2.3.6 Protection contre la corrosion des ouvrages en métal ferreux................................................................................................... 48
2.3.7 Protection contre la corrosion des ouvrages en alliage léger .................................................................................................... 48
2.3.8 Coordination avec les autres intervenants................................................................................................................................. 48
CCTP
2.3.9 Spécifications techniques particulières ...................................................................................................................................... 49
2.3.9.1 Assurabilité ........................................................................................................................................................................ 49
2.3.9.2 Exécution des ouvrages .................................................................................................................................................... 49
2.3.9.3 Trous et scellements ......................................................................................................................................................... 49
2.3.9.4 Travaux accessoires, stockage ......................................................................................................................................... 49
2.3.9.5 Contrôle, réception des travaux......................................................................................................................................... 49
2.4 DESCRIPTION DES OUVRAGES ............................................................................................................ 49
2.4.1 Dépose en démolition de menuiserie ........................................................................................................................................ 49
2.4.2 Dépose partielle de plancher bois ............................................................................................................................................. 50
2.4.3 Fourniture de plancher .............................................................................................................................................................. 50
2.4.4 Pose de plancher....................................................................................................................................................................... 50
2.4.5 Nettoyage de plancher .............................................................................................................................................................. 50
2.4.6 Réfection de lambris .................................................................................................................................................................. 50
2.4.7 Plinthes...................................................................................................................................................................................... 51
2.4.8 Fenêtres à deux vantaux ........................................................................................................................................................... 51
2.4.9 Châssis...................................................................................................................................................................................... 51
2.4.10 Fourniture et pose de porte intérieure à un vantail .................................................................................................................. 52
2.4.11 Révision de cloison.................................................................................................................................................................. 52
2.4.12 Révision de portes intérieures ................................................................................................................................................. 52
2.4.13 Restauration de portes intérieures........................................................................................................................................... 53
2.4.14 Révision de porte extérieure .................................................................................................................................................... 53
2.4.15 Restauration en place de portail .............................................................................................................................................. 53
2.4.16 Révision de confessionnal ....................................................................................................................................................... 53
2.4.17 Restauration de mobilier de la sacristie ................................................................................................................................... 54
2.4.18 Révision des volets intérieurs .................................................................................................................................................. 54
2.4.19 Création de portes de placards ............................................................................................................................................... 54
2.4.20 Restauration de grilles ............................................................................................................................................................. 55
2.4.21 Fourniture et pose de parquet traditionnel sur lambourdes ..................................................................................................... 55
2.4.22 Remplacement d'estrade ......................................................................................................................................................... 55
2.4.23 Restauration de l'ensemble des escaliers ............................................................................................................................... 55
2.4.24 Nettoyage du mobilier.............................................................................................................................................................. 56
2.4.25 Fourniture et pose de parquet au dessus de plancher chauffant............................................................................................. 56
3 LOT VITRAIL ............................................................................................................................................... 57
3.1 GENERALITE ........................................................................................................................................... 57
3.1.1 Objet des travaux ...................................................................................................................................................................... 57
3.1.2 Documents techniques contractuels .......................................................................................................................................... 57
3.1.3 Échafaudages ........................................................................................................................................................................... 57
3.2.1 Dépose de raquettes de protection............................................................................................................................................ 57
3.2.2 Dépose en conservation de panneaux de vitraux ...................................................................................................................... 57
3.2.3 Manutentions, protections et transport des panneaux ............................................................................................................... 58
3.2.4 Protections provisoires .............................................................................................................................................................. 58
3.2.5 Présentation des panneaux ....................................................................................................................................................... 58
CCTP
3.2.6 Nettoyage de panneaux non dessertis par trempage ................................................................................................................ 58
3.2.7 Compléments de zones lacunaires............................................................................................................................................ 58
3.2.8 Remise en plombs partielle ....................................................................................................................................................... 59
3.2.9 Masticage de panneaux ............................................................................................................................................................ 59
3.2.10 Création de vitraux en harmonie avec les vitraux existants ..................................................................................................... 59
3.2.11 Mise en peinture des armatures anciennes ............................................................................................................................. 59
3.2.12 Fourniture de vergettes ........................................................................................................................................................... 59
3.2.13 - Pose de panneaux restaurés ................................................................................................................................................ 60
3.2.14 Pose de panneaux neufs ......................................................................................................................................................... 60
3.2.15 Calfeutrement au mortier ......................................................................................................................................................... 60
3.2.16 Dossier documentaire.............................................................................................................................................................. 60
3.2.17 Fourniture et façon de protections grillagées neuves .............................................................................................................. 60
3.2.18 Pose de protections grillagées ................................................................................................................................................ 60
3.2.19 Fourniture et façon de protection grillagée pour baies hautes du clocher ............................................................................... 61
3.2.20 Pose de protections grillagées des baies du clocher ............................................................................................................... 61
4 LOT ELECTRICITE ..................................................................................................................................... 62
4.1 OBJET DE L’ETUDE ................................................................................................................................ 62
4.2 GENERALITES ........................................................................................................................................ 62
4.2.1 Définition des travaux ................................................................................................................................................................ 62
4.2.2 Prescriptions particulières ......................................................................................................................................................... 62
4.2.3 Pièces à remettre par l’adjudiciaire ........................................................................................................................................... 62
4.2.4 Etendue des études................................................................................................................................................................... 63
4.2.5 Plan de récolement.................................................................................................................................................................... 63
4.2.6 Coordination gros œuvre ........................................................................................................................................................... 63
4.2.7 Liaison avec les services E.D.F. et organismes de contrôle...................................................................................................... 64
4.3 PRESCRIPTIONS GENERALES .............................................................................................................. 64
4.3.1 Travaux à la charge de l’entrepreneur ....................................................................................................................................... 64
4.3.2 Travaux en dehors du présent lot .............................................................................................................................................. 64
4.4 PRESCRIPTIONS TECHNIQUES ............................................................................................................. 65
4.4.1 Autres réglementations.............................................................................................................................................................. 65
4.5 VERIFICATION, ESSAIS, LEVEE DES RESERVES ................................................................................ 65
4.5.1 Contrôle et vérifications ............................................................................................................................................................. 65
4.5.2 Essais ........................................................................................................................................................................................ 65
4.5.3 Réception des travaux (levées de réserves) ............................................................................................................................. 66
4.5.4 Entretien et garantie .................................................................................................................................................................. 66
4.6 DISPOSITIONS GENERALES CONCERNANT LE MATERIEL ............................................................... 66
4.7 SPECIFICATIONS ET CONDITIONS GENERALES DE MISE EN ŒUVRE DES CANALISATIONS....... 66
4.7.1 fourreaux, goulottes et chemin de câbles .................................................................................................................................. 66
4.7.2 Canalisations sous conduits ...................................................................................................................................................... 66
4.7.3 Câbles et conducteurs ............................................................................................................................................................... 67
4.7.4 Nature des canalisations ........................................................................................................................................................... 67
CCTP
4.8 CHOIX ET MISE EN ŒUVRE DES APPAREILLAGES ............................................................................ 68
4.8.1 Appareils encastrés ................................................................................................................................................................... 68
4.8.2 Appareillage de commande ....................................................................................................................................................... 68
4.9 SPECIFICATIONS ET CONDITIONS GENERALES DE MISE EN ŒUVRE DES APPAREILS
D’ECLAIRAGE ............................................................................................................................................... 68
4.9.1 Conditions de mise en œuvre .................................................................................................................................................... 68
4.9.2 Sources et appareillages ........................................................................................................................................................... 68
4.10 TERRE GENERALE « MASSE D’UTILISATION .................................................................................... 68
4.11 PRINCIPE DE DISTRIBUTION ............................................................................................................... 69
4.12 DESCRIPTION DES OUVRAGES .......................................................................................................... 69
4.12.1 Etudes et plans d’exécution..................................................................................................................................................... 69
4.12.2 Dépose des installations existantes......................................................................................................................................... 69
4.12.3 Dépose et remplacement de tableau de protection ................................................................................................................. 69
4.12.4 Terre ........................................................................................................................................................................................ 69
4.12.5 Fourreaux et chemins de câbles.............................................................................................................................................. 70
4.12.6 Alimentations ........................................................................................................................................................................... 70
4.12.7 Appareillages ........................................................................................................................................................................... 70
4.12.8 Eclairage des locaux ............................................................................................................................................................... 70
4.12.9 Eclairage de sécurité ............................................................................................................................................................... 72
4.12.10 Installation de la sonorisation ................................................................................................................................................ 73
4.13 CHAUFFAGE ELECTRIQUE .................................................................................................................. 74
4.13.1 Plancher chauffant électrique .................................................................................................................................................. 74
4.13.1.1 Généralités ...................................................................................................................................................................... 74
4.13.1.3 - Alimentation depuis le tableau ...................................................................................................................................... 75
4.13.2 Fourniture et pose de panneaux rayonnants ........................................................................................................................... 75
5 LOT PEINTURE MURALE........................................................................................................................... 76
5.1 QUALITES DES MATERIAUX ET REFERENCES AUX NORMES .......................................................... 76
5.1.1 Peinture ..................................................................................................................................................................................... 76
5.1.2 Choix des produits ..................................................................................................................................................................... 76
5.1.3 Etat et qualité des subjectiles .................................................................................................................................................... 76
5.2 MISE EN ŒUVRE DES OUVRAGES ....................................................................................................... 76
5.2.1 Généralités ................................................................................................................................................................................ 76
5.2.2 Aspect des peintures ................................................................................................................................................................. 76
5.2.3 Eprouvettes échantillons de couleur .......................................................................................................................................... 76
5.2.4 Phases d'exécution ................................................................................................................................................................... 77
5.2.5 Contrôle et prélèvements d'échantillons .................................................................................................................................... 77
5.3.1 Nettoyage des décors................................................................................................................................................................ 77
5.3.2 Consolidation et refixage de couche picturale ........................................................................................................................... 77
CCTP
5.3.3 Restauration picturale................................................................................................................................................................ 78
5.3.4 Restitution de décors à l’identiques de l’existant ....................................................................................................................... 78
5.3.5 Badigeon ................................................................................................................................................................................... 78
5.3.6 Peinture sur faux plafond en plaques de plâtre ......................................................................................................................... 79
5.3.7 Peinture sur plafond existant ..................................................................................................................................................... 79
5.3.8 Peinture ou mise en teinte sur menuiseries et boiseries neuves ............................................................................................... 79
5.3.9 Peinture ou mise en teinte sur menuiseries anciennes ............................................................................................................. 80
5.3.10 Peinture sur ouvrages métalliques .......................................................................................................................................... 81
5.3.11 Peinture sur câbles apparents ................................................................................................................................................. 81
5.3.12 Peinture sur tuyauterie apparente ........................................................................................................................................... 81
5.3.13 Dossier documentaire.............................................................................................................................................................. 81
31 - Auterive - Église de la Madeleine – Restauration générale
0 CLAUSES COMMUNES PROPRES AU CHANTIER
0.1 OBJET DU MARCHE
Les stipulations du présent C.C.T.P. concernent les travaux relatifs à l'opération dont l'emplacement des travaux et l'intitulé sont les
suivants :
Département :
HAUTE GARONNE
Localité
:
AUTERIVE
Edifice
:
EGLISE DE LA MADELEINE
Restauration intérieure
0.1.1 Liste des lots
Le présent C.C.T.P. concerne les travaux à effectuer qui sont prévus en une seule tranche et en cinq lots.
LOT N° 1 – GROS OEUVRE - FACADES
LOT N° 2 – MENUISERIES
LOT N° 3 – VITRAUX
LOT N° 4 – ELECTRICITE - CHAUFFAGE - SONO
LOT N° 5 – PEINTURE MURALE
0.2 DISPOSITIONS GENERALES
Les procédés et les techniques modernes d'exécution des ouvrages ne seront pas contraires aux techniques et procédés
permettant de conserver à l'édifice son aspect.
L'offre souscrite comporte l'obligation pour les Entrepreneurs de se conformer aux Normes Françaises homologuées et règlements
en vigueur le premier jour du mois d'établissement des prix, tant que ces normes et règlements ne sont pas contraires aux
prescriptions applicables aux travaux sur les Édifices anciens.
En cas de modifications des dites normes ou des règlements en cours de chantier les Entrepreneurs devront recueillir du Maître
d'œuvre et/ou du Maître d'Ouvrage toutes instructions utiles.
0.3 INSTALLATION DE CHANTIER
L'Entreprise titulaire du lot Gros Œuvre - Façades établira le plan d'organisation du chantier en concertation avec le Maître de
l'ouvrage et le Maître d'Ouvrage, plan qu'elle soumettra à l'approbation de ces derniers pour ce qui concerne :
- l'emprise du chantier,
- l'emprise des installations.
Il est précisé que l’entrepreneur du lot maçonnerie devra assurer une mise en sécurité par rapport aux utilisateurs de l’édifice
pendant les travaux (barrières de sécurité, balisage, protections ….)
Lot N°0 - CLAUSES COMMUNES PROPRES AU CHANTIER
Page 10 / 82
date : 23/01/2013
0.3.1 Conditionnement des raccordements des fluides :
Les installations pour les besoins du chantier en eau et électricité avec compteurs de chantier sont à la charge du lot n°1
Les frais de consommations sont gérés au compte commun de chantier
0.3.2 Equipement de chantier :
Les équipements sont à la charge du titulaire du lot n°1 Démolition - Gros Œuvre avec mise à la dispos ition des autres lots
0.3.2.1 Bureau de chantier
Il n’est pas prévu de bureau de chantier.
0.3.2.2 Local vestiaire
Un local sera installé dans l'église sera installé par le titulaire du lot n°1
0.3.2.3 Repas et matériel de réfectoire
Un local sera installé dans l'église par le titulaire du lot n°1
0.3.2.4 Eau
Eau pour la boisson. Eau potable, fraîche (3litres au moins par jour et par travailleur). (D. du 8/01/1965 Art 191).
Eau potable pour la toilette en quantité suffisante. (D. du 8/01/1965 Art.189).
Un robinet d'eau potable, fraîche et chaude pour dix (10) personnes prenant leur repas. (C.T.R.232.10.1).
0.3.2.5 Locaux d’hygiène
Un bloc sanitaire sera installé par le titulaire du lot n°1
La fourniture des produits de nettoyage, essuie mains, papier hygiénique sera géré au compte commun de chantier.
0.3.3 Aire de stockage des matériels et des matériaux :
Une aire de stockage des matériaux sera aménagée par le titulaire du lot n°1 sur le parvis de l'église .
0.3.4 Dispositif d'accès des matériaux et des hommes - Disposition et conception des échafaudages :
Le titulaire du lot n°1 devra mettre ses échafaudag es extérieurs et intérieurs à la disposition des autres corps d'état avec toutes
modifications et compléments nécessaires.
Pour l'approvisionnement des matériaux, les entrepreneurs devront comprendre dans leurs prix unitaires tous les moyens de
manutention nécessaires.
Les locations seront dues pour la durée de chantier suivant calendrier prévisionnel.
La prise en compte des locations interviendra à compter de la fin d'installation complète pour chaque poste au bordereau.
0.3.5 Condition d'enlèvement des gravois :
Les gravois provenant des démolitions et des travaux seront évacués au fur et à mesure de l'avancement pour chacun des
entrepreneurs concernés.
En cas de non observation de cette clause et après rappel du Maître d'œuvre, les gravois seront évacués par le titulaire du lot n°1–
au compte commun de chantier.
Page 11 / 82
date : 23/01/2013
0.3.6 Déchets de chantier
Respect de la législation et de la réglementation.
Les déchets de chantier de bâtiment devront être gérés et traités par les entrepreneurs dans le cadre de la législation en vigueur à
ce sujet, dont notamment :
- loi n° 75-633 du 15 juillet 1975 modifiée, relati ve à l’élimination des déchets et à la récupération des matériaux ;
- loi n° 76-663 du 19 juillet 1976 relative aux ins tallations classées pour la protection de l’environnement ;
- loi n° 92-646 du 13 juillet 1992, modifiée, relat ive à l’élimination des déchets ainsi qu’aux installations classées pour la protection
de l’environnement. Loi complétant et modifiant les 2 précédentes.
- loi n° 95-101 du 2 février 1995 relative aux renf orcements de la protection de l’environnement.
0.3.7 Panneau de chantier :
Un panneau de chantier sera mis en place par le lot n°1.
0.4 TRAVAUX DE DEPOSE ET DE DEMOLITION
Les travaux de dépose et de démolition devront être réalisés avec soin pour éviter toutes dégradations aux ouvrages contigus
conservés.
Ces travaux comprendront implicitement tous travaux annexes et accessoires nécessaires pour permettre la dépose tels que
descellement, démontage de pattes ou autres accessoires de fixation.
Les méthodes et moyens de dépose sont laissés au choix de l'entrepreneur qui devra les définir en fonction de la nature de
l'ouvrage à déposer, de son emplacement, de son environnement et de toutes autres conditions particulières rencontrées.
0.4.1 Matériaux et matériels de récupération
Le maître d'ouvrage aura toujours la possibilité de récupérer certains matériels, matériaux et équipements en provenance des
déposes et démolitions.
Ces matériels, matériaux et équipements sont, le cas échéant, définis au début des travaux.
Ils seront à déposer avec soin, à trier et à ranger par l'entrepreneur dans l'enceinte du chantier aux emplacements qui lui seront
indiqués en temps utile.
Les sujétions de récupération font partie du prix du marché.
En dehors de ces matériaux récupérés et rangés, l'entrepreneur aura la liberté de récupérer tous les matériaux de son choix, mais il
devra les évacuer du chantier en même temps que les gravois.
0.4.2 Nuisances de chantier
Chaque entrepreneur devra prendre toutes dispositions pour réduire au maximum les nuisances de chantier, et respecter ainsi la
réglementation en vigueur à ce sujet.
Ces nuisances concernent essentiellement :
- les bruits de chantier
- les poussières générées
- la gêne causée à la circulation des tiers aux abords du chantier
- les salissures des voies publiques.
0.5 DESCRIPTIONS DES OUVRAGES - PLANS
Toutes les dispositions précisées dans la description des ouvrages et sur les plans devront être respectées tant en ce qui concerne
le choix des matériaux que le mode de construction.
La description des ouvrages a pour objet de fournir à l'entrepreneur tous renseignements utiles sur la nature et l'importance des
travaux qui lui incombent et des sujétions qu'il pourra rencontrer en cours d'exécution.
Page 12 / 82
date : 23/01/2013
De plus l'entrepreneur devra prévoir tous les travaux indispensables, étant entendu qu'il doit assurer le complet et parfait
achèvement des travaux prévus au présent projet, conformément aux règles de l'art, sans qu'il puisse prétendre à aucune
majoration de prix. L'entrepreneur s'étant rendu compte exactement des travaux à exécuter, des accès au bâtiment et ayant sollicité
auprès du Maître d'Ouvrage tous les renseignements complémentaires nécessaires.
Aucun ouvrage pouvant entraîner une augmentation de dépense ne devra être entrepris sans ordre écrit et spécial du Maître
d'œuvre et seulement dans la limite fixée par cet ordre.
L'entrepreneur sera réputé avoir pris parfaite connaissance des programmes de base de tous les corps d'état.
Il ne sera jamais alloué de supplément de prix par manque de coordination entre les différentes entreprises de tous les corps d'état.
Néanmoins, chaque entreprise sera personnellement responsable de ses insuffisances ou omission.
De ce fait, les concurrents sont invités à se rendre sur place, à prendre connaissance des lieux et à recueillir tous renseignements
utiles à l'établissement de leur offre.
Ils ne pourront se prévaloir de sujétions rencontrées lors de l'exécution des ouvrages en invoquant la non connaissance du chantier
pour demander une augmentation du prix proposé.
L'entrepreneur est formellement tenu de recueillir auprès du Maître d'Ouvrage les renseignements lui permettant d'établir à l'usage
de son personnel, les consignes particulières concernant la sécurité, le vol et l'incendie.
0.6 SUJETIONS D’EXECUTION DES OUVRAGES ET DES PRESTATIONS
0.6.1 Tenue de chantier
Les entrepreneurs, chacun pour ce qui le concerne, devront tenir convenablement le chantier. C’est ainsi que les zones
d’interventions seront débarrassées de leurs gravois et nettoyées au fur et à mesure de l’avancement des travaux, pour assurer
l’hygiène et les bonnes conditions de travail.
Tenue de chantier : en cas de mauvaise tenue constatée à l’occasion d’une réunion de chantier, il sera fait application des pénalités
prévues au CCAP.
0.6.2 Dossier de fiches techniques à produire – Document d’exécution
L’entrepreneur devra produire les fiches techniques et/ou les fiches demandées de sécurité portant sur les matériaux et techniques
de mise en œuvre ainsi que les documents d’exécution faisant clairement apparaître les dispositions et dispositifs prévus pat
l’entreprise pour la réalisation des ouvrages et leur entretien de sécurité demandés par le coordonnateur SPS et l’architecte.
Sauf dispositions contraires prévues au titre de chacun des lots, l’entrepreneur devra constituer un dossier des fiches techniques
ou/et documents d’exécution, lequel sera remis, en 4 exemplaires, au maître d’œuvre, lors des opérations préalables à la réception
des travaux.
La non fourniture des documents demandés entraînera l’application des pénalités prévues au CCAP.
Aussi le maître d’œuvre peut être amené à demander à l’entrepreneur de fournir des documents, en cours de chantier. Dans ce
cas, l’entrepreneur dispose d’un délai de 8 jours calendaires comptés à partie de la réception de la demande écrite du maître
d’œuvre (compte rendu de chantier) pour fournir des documents.
0.7 TRAITS DE NIVEAU
Ils seront tracés par L’entrepreneur titulaire du lot n°1.
Ils seront marqués sur toutes les parois à un mètre du sol fini avant et après l'exécution des enduits et des revêtements.
L'entreprise devra l'effaçage complet du trait de niveau à la fin du chantier.
Page 13 / 82
date : 23/01/2013
0.8 RECEPTION DES TRAVAUX
Avant la réception, qui aura lieu le même jour pour toutes les entreprises, chacune d'elles devra la révision complète de ses
ouvrages.
La réception ne sera prononcée que si ceux-ci sont conformes aux prestations définies par les documents contractuels exécutés
suivant les règles de l'art et nets de tous défauts ou imperfections.
Des réserves pourront être consignées au P.V. de réception pour les réparations minimes pouvant être exécutées sans gêne pour
l'utilisateur.
La réception ne pourra être prononcée que si l'entrepreneur a satisfait à toutes ses obligations conformément à l'ensemble des
documents contractuels.
Pendant le délai de garantie, l'entrepreneur devra remédier à ses frais, aux défauts pouvant apparaître, sur simple demande du
Maître d'œuvre.
0.9 SUJETIONS LIEES A L'EXPLOITATION DE L'EDIFICE
L’édifice sera fermé pendant les travaux.
0.10 ETABLISSEMENT DES DOCUMENTS D'EXECUTION - APPROBATIONS
Les documents de consultation des entreprises mis au point par le Maître d'œuvre serviront de base à l'entreprise retenue pour
l'établissement des notes de calcul et plans d'exécution de ses ouvrages.
L'entreprise devra établir ses plans d'exécution et les soumettre au Maître d'œuvre.
Vingt jours au moins avant la date prévue pour la réalisation des ouvrages auxquels ils se rapportent et plus tôt si cela est
nécessaire pour les coordinations entre les différents corps d'état.
Aucune réalisation ne pourra intervenir avant l'approbation commune des documents soumis à l'examen.
En fin de chantier, l'entrepreneur sera tenu de fournir au Maître de l'ouvrage, un dossier complet des calques, des plans d'exécution
définitifs des ouvrages.
0.11 PROTECTION DES OUVRAGES
Pendant la durée d'approvisionnement du matériel ainsi que pendant celle de réalisation de ses travaux l'entreprise de chaque lot
devra assurer la protection des ses ouvrages.
Elle aura également à prendre toutes précautions pour n'occasionner aucun dommage aux ouvrages des autres corps d'état.
Cet ensemble de mesure devra se poursuivre jusqu'à la réception des travaux.
0.12 NETTOYAGE DES OUVRAGES
En complément des prescriptions indiquées au C.C.T.P., l'entrepreneur de chaque lot sera tenu de procéder au nettoyage de ses
ouvrages et des ouvrages des autres corps d'état de manière à éliminer toutes les salissures entraînées par l'exécution de ses
propres ouvrages.
En cas de non exécution de ce nettoyage, le maître d’ouvrage fera exécuter les nettoyages par une entreprises de son choix, sans
mise en demeure préalable, sur simple constat de non respect des obligations contractuelles de l’entrepreneur et aux frais de ce
dernier.
Page 14 / 82
date : 23/01/2013
0.13 ATTACHEMENTS ET ECHANTILLONS
L'Entrepreneur est tenu d'établir les attachements écrits, figurés et photographiques en 4 exemplaires nécessaires pour la
localisation et la justification des travaux exécutés, plus particulièrement ceux appelés à être cachés ou ceux n'ayant qu'une durée
provisoire. Les attachements seront côtés, datés et soumis au visa de l'Architecte Maître d'œuvre.
En cas de non production des attachements en temps utile, pour permettre de constater qu'ils sont conformes aux travaux
exécutés, des estimations seront arrêtées par l’architecte, les attachements produits après les possibilités de contrôle ne seront
plus reconnus.
L'Entrepreneur est tenu de présenter tous les bilans financiers détaillés par poste demandés par la maîtrise d'œuvre en cours de
travaux.
L'Entrepreneur est tenu d'exécuter les échantillons demandés par l'Architecte Maître d'œuvre.
0.14 SECURITE
L'Entrepreneur devra se prémunir par le biais d'assurances appropriées, contre la responsabilité lui incombant par suite de vol,
d'accident, d'incendie, dont son personnel ou ses installations pourraient être la cause directe ou indirecte.
Il veillera à ce que les échafaudages (qui devront être conformes aux règlements de police et de sécurité) et les agrès ne facilitent
pas l'accès de l'édifice aux personnes étrangères à son Entreprise, notamment en dehors des heures de travail.
0.14.1 Consignes particulières concernant tous les travaux
Les entreprises doivent prendre toutes précautions utiles afin qu'aucun sinistre ne se déclare et notamment, il est interdit :
1 - d'effectuer en présence de public, des travaux qui feraient courir un danger quelconque à ce dernier ou qui apporteraient une
gêne à son évacuation.
2 - d'effectuer des travaux par points chauds sans autorisation préalable (permis de feu) et sans respect des consignes
particulières concernant ces types de travaux, il est ainsi rappelé que les travaux par points chauds : soudage, meulage, découpage
ou comportant l'usage d'une flamme nue doivent faire l'objet d'une entente préalable, appelée permis de feu, entre l'entreprise, le
donneur d'ordre, l'Architecte.
3 - d'effectuer des travaux par points chauds simultanément à d'autres travaux présentant des risques d'explosion (utilisation de
solvants, colles, cires, peintures, etc).
4 - de déposer des matériaux et gravats dans les cheminements d'évacuation ainsi que sur les voies réservées aux véhicules de
secours.
5 - de stocker des liquides particulièrement inflammables et des liquides inflammables de la première catégorie en dehors de
locaux aménagés à cet effet et de les utiliser en présence de public.
6 - de fumer sur les chantiers,
7 - d'introduire ou d'utiliser des réchauds à l'intérieur des immeubles,
8 - de neutraliser les moyens de protection d'incendie (porte coupe-feu calée ouverte, robinet d'incendie armé rendu inaccessible,
etc.)
9 - de laisser se constituer des dépôts de matières combustibles,
10 - de quitter un chantier sans avoir effectué une ronde de sécurité,
11 - d'effectuer des branchements électriques sur les installations existantes sans autorisation préalable.
0.14.2 Consignes particulières concernant les travaux par points chauds
Les personnels et entreprises doivent prendre toutes précautions utiles afin qu'aucun sinistre ne se déclare et notamment respecter
les mesures suivantes :
Avant les travaux :
1 - repérer les moyens d'alerte et d'extinction,
2 - disposer de moyens d'extinction propres, pour chaque lieu de travaux, au minimum un extincteur à eau pulvérisée de 9 litres ou
un seau-pompe et un extincteur approprié aux risques,
3 - afficher un exemplaire du permis de feu sur les lieux des travaux,
4 - vérifier que le matériel de soudage, découpage, etc est en parfait état de fonctionnement,
5 - s'assurer que les chalumeaux sont équipés de clapets anti-retour,
6 - vérifier que la tension d'utilisation des matériels est compatible avec la tension d'alimentation de l'installation.
7 - vérifier que l'organe de coupure de l'alimentation électrique est accessible et identifié,
8 - prendre les mesures nécessaires pour que les bouteilles de gaz soient facilement déplaçables en cas de sinistre,
Page 15 / 82
date : 23/01/2013
9 - colmater les ouvertures susceptibles de laisser passer les projections incandescentes, à l'aide de matériaux incombustibles,
10 - écarter les matériaux combustibles en contact avec les parties métalliques et conduites surchauffées,
11 - dégager les matériaux combustibles à environ dix mètres autour du lieu des travaux par points chauds,
12 - protéger les parties exposées par les plaques incombustibles, des bâches mouillées ou tout autre procédé équivalent,
13 - si le travail doit être effectué sur un récipient, réservoir, canalisation ou autre corps creux ayant contenu des produits
inflammables ou explosibles, s'assurer de leur dégazage.
Pendant les travaux :
14 - mouiller les parties en bois pouvant entrer en contact avec la flamme du chalumeau,
15 - surveiller les projections incandescentes et leurs points de chute,
16 - refroidir les parties ou objets chauffés s'il y a impossibilité les déposer sur des supports incombustibles,
17 - assurer en permanence la surveillance du chantier, y compris pendant les heures de repas,
Après l'exécution des travaux :
18 - arrêter les travaux par points chauds deux heures avant la cessation du travail et maintenir une surveillance rigoureuse des
lieux,
19 - indiquer in situ par des flèches rouges ou sur un plan affiché les points exacts des travaux par points chauds pour faciliter les
rondes,
20 - fermer les bouteilles de gaz et démonter les manomètres des bouteilles,
21 - inspecter les lieux des travaux, les locaux et espaces adjacents ayant pu être concernés par des projections d'étincelles ou par
des transferts de chaleur.
0.15 COORDINATION EN MATIERE DE SECURITE ET DE PROTECTION DE LA SANTE
En application de la loi n°93.1418 du 31 décembre 19 93 relative à la sécurité sur les chantiers, et de ses décrets d’application,
l’opération est classée en 2ème catégorie.
L'ensemble des données de nature à effluencer l'Hygiène et la sécurité des travailleurs appelés à intervenir sur le chantier, sont
précisées dans le " Plan Général de Coordination en Matière de Sécurité et de Protection de la Santé" (PGCSPS).
0.15.1 Obligations communes à tous les intervenants sur le chantier
Appliquer les principes généraux de prévention. (C. Trv. Art. L.235.1). Il s’agit des principes généraux énoncés aux a, b, c, e, f, g, et
h du II de l’article L.230.2 du C. Trv. Ces principes sont rappelés ci-après.
a) Éviter les risques;
b) Évaluer les risques qui ne peuvent pas être évités;
c) Combattre les risques à la source;
e) Tenir compte de l’état d’évolution de la technique;
f) Remplacer ce qui est dangereux par ce qui n’est pas dangereux ou par ce qui est moins dangereux;
g) Planifier la prévention en y intégrant, dans un ensemble cohérent, la technique, l’organisation du travail, les conditions de travail,
les relations sociales et l’influence des facteurs ambiants;
h) Prendre les mesures de protection collective en leur donnant la priorité sur les mesures de protection individuelle;
Les principes énoncés au d et i de l’article L.230-2 concernent uniquement les entrepreneurs, les travailleurs indépendants ou sous
traitants. (Voir article 1.12.4 du présent CCTP).
0.15.2 Obligations du Maître d'Ouvrage
Le Maître d’Ouvrage a désigné un coordonnateur SPS.
Pour cette opération le Maître d’Ouvrage transmettra une déclaration préalable à l’Inspection du Travail et aux organismes de
prévention (OPPBTP et CRAM). (Articles L.235.2, R 238.2 du C. du Trv.).
Page 16 / 82
date : 23/01/2013
0.15.3 Obligations du Coordonnateur
Le Coordonnateur ouvre et complète le Registre Journal de Coordination. (C.T.R.238.19).
Il constitue et complète de Dossier d’Interventions Ultérieures sur l’ouvrage. (C.T.R.238.18).
Il arrête les mesures générales en concertation avec le Maître d’Oeuvre. (C.T.R.238.23).
Il définit les sujétions afférentes à la mise en place et à l’utilisation des protections collectives, appareils de levage et accès
provisoires. (C.T. R.238.18.).
Il organise la coordination entre les différentes entreprises. (C.T.R.238.18).
Il tient compte des interférences sur le site. (C.T.R.238.18).
Il procède aux visites de chantier avec les entreprises et notamment aux inspections communes au cours des quelles sont
précisées les consignes à observer ou à transmettre, et les observations particulières de sécurité et de santé prises pour
l’opération. (C.T.R.238.48).
Le Coordonnateur élabore et tient à jour le Plan Général de Coordination en matière de Sécurité et de Protection de la Santé
(PGCSPS). (C.T.L.235.6, R.238.18 et R.238.22).
Il harmonise les Plans Particuliers de Sécurité et de Protection de la Santé (PPSPS) des entreprises dans le Plan Général de
Coordination. (C.T.L.235.3 et R.238.18).
Il assiste le Maître d’Ouvrage dans l’élaboration de la déclaration préalable.
Il conserve le registre journal pendant cinq ans à compter de la réception de l’ouvrage. (CT R.238.19).
0.15.4 Obligations de l'entrepreneur, du travailleur indépendant ou du sous - traitant
L’Entrepreneur, le travailleur indépendant ou le Sous-traitant, doivent respecter et appliquer les principes généraux de prévention
rappelés à l’article 1.12.1 du présent CCTP, et respecter également les principes énoncés au d et i de l’article L.230.2 du C.T.
rappelés ci-après.
-d) Adapter le travail à l’homme, en particulier en ce qui concerne la conception des postes de travail ainsi que le choix des
équipements de travail et des méthodes de travail et de production, en vue notamment de limiter le travail monotone et le travail
cadencé et de réduire les effets de ceux-ci sur la santé;
-i) Donner les instructions appropriées aux travailleurs.
Respecter les obligations issues du livre II du Code du Travail, notamment les grands décrets techniques (8 janvier 1965, etc ...).
Viser le Registre Journal si nécessaire, et répondre aux observations ou notifications du Coordonnateur. (C.T. R.238.19).
Rédiger et tenir à jour les Plans Particuliers de Sécurité et de Protections de la Santé (PPSPS). (C.T.L.235.7 et R.238.26 à
R.238.36). Chaque entreprise dispose de trente (30) jours à compter de la réception de son contrat pour établir son propre PPSPS.
Ce délai est ramené à huit (8) jours pour les petits travaux sous-traités et sans risques particuliers. L’entrepreneur fournit à son
sous-traitant pour qu’il en tienne compte : le Plan Général de Coordination (PGC) et les mesures d’organisation qu’il a lui même
définit son propre PPSPS.
Transmettre le PPSPS du lot principal aux organismes officiels (Inspection du Travail, OPPBTP et CRAM). (C.T. L.235.7 et
R.238.26 à R.238.36).
Transmettre les PPSPS au Coordonnateur et au Maître d’Ouvrage, et les conserver pendant cinq ans. (C.T.L.235.7 et R.238.26 à
R.238.36).
Respecter les obligations résultant du Plan Général de Coordination en matière de Sécurité et de Protection de la Santé.
(PGCSPS). (C.T.L.235.1, L.235.18, Livre II Décrets qui s’y rattachent).
Page 17 / 82
date : 23/01/2013
0.16 REPLIEMENT DES INSTALLATIONS DE CHANTIER ET REMISE EN ETAT DES LIEUX
Le repliement des installations de chantier et la remise en état des emplacements qui auront été occupés par le chantier ne sont
pas compris dans le délai d’exécution.
A la fin des travaux, dans le délai de TRENTE (30) jours compté de la date de notification de la décision de réception, l’entrepreneur
devra avoir terminé de procéder au dégagement, nettoiement et remise en état des emplacements qui auront été occupés par lui.
0.16.1 Remise en état des lieux
Les installations de chantier, le matériel et les matériaux en excédent, ainsi que tous autres gravois et décombres devront être
enlevés en fin de chantier, et les emplacements mis à disposition remis en état.
L'ensemble des emplacements remis en état et le chantier totalement nettoyé devront être remis au maître de l'ouvrage, au plus
tard le cinquième jour après la réception des travaux.
Cette remise en état des lieux se fera dans les conditions suivantes :
- chaque entrepreneur enlèvera ses propres installations, matériels et matériaux en excédent et remettra les emplacements
correspondants en état à ses frais
- l'entrepreneur de gros œuvre aura en plus à enlever, à ses frais, tous les ouvrages provisoires et installations réalisés par ses
soins en début de chantier
- cet entrepreneur aura également à enlever toutes les installations de chantier communes, bureaux de chantier, etc., réalisés par
ses soins en début de chantier.
Il est d'autre part stipulé que, tant que les installations de chantier établies sur l'emplacement mis à la disposition de l'entrepreneur
ne seront pas démontées et les lieux remis en état, l'entrepreneur restera seul responsable de tous les dommages causés aux tiers
sur le chantier.
Page 18 / 82
date : 23/01/2013
31 - Auterive - Église de la Madeleine
1 LOT DEMOLITION - GROS OEUVRE
1.1 PRESCRIPTIONS TECHNIQUES PARTICULIERES
1.1.1 Qualités des matériaux constituant les mortiers
1.1.1.1 Liants
1.1.1.1.1 Chaux de construction
Les chaux devront être conformes à la norme EN 459-1 octobre 2002
La présente norme définit les types de chaux de construction aériennes et hydrauliques, destinés au domaine de la construction,
bâtiment et génie civil. Pour chaque type de chaux des classes sont établies en fonction de critères chimiques et physiques, ainsi
que la résistance pour les chaux hydrauliques. Ce document contient également les critères de conformité s’appliquant à chaque
type et de classe de chaux de construction.
La présente norme s’applique aux chaux de construction utilisées comme liants pour préparer des mortiers pour maçonneries,
enduits intérieurs et extérieurs
La chaux aérienne obtenue à partir de la chaux vive éteinte sur le chantier doit avoir une durée d'extinction avant emploi d'au moins
trois semaines et doit être conservée dans un bac, le mélange recouvert d'eau.
La chaux éteinte en pâte doit avoir été fabriquée à l'ancienne, en cuve ou fosse après avoir macérée au moins une année.
1.1.1.1.2 Ciments
Pour les ouvrages de maçonnerie:
- L'utilisation de ciment est proscrite.
1.1.1.2 Sable
1.1.1.2.1 Caractéristiques géométriques, physiques, chimiques, physico-chimique
Les caractéristiques des sables sont celles prescrites par la norme NF.P.18.301.
L'emploi de sable de mer est proscrit, sauf cas d'espèce et précautions préalables qui doivent être contrôlées rigoureusement.
L'emploi de sable à lapin est proscrit.
Le sable doit être sain (non friable) de nature minéralogique siliceuse ou silico-calcaire, même de calcaire dur.
1.1.1.2.2 Granulométrie
Sauf prescriptions particulières du C.C.T.P. le sable entrant dans la composition des mortiers de pose des pierres en blocs est un
granulat de dimension 0/3,15 mm, il doit comporter au moins 5% d'éléments fins inférieurs à 0,08 mm. Sa granulométrie doit être
constituée d'éléments formant un ensemble de grains de dimension continue. La teneur en éléments très fins (0,08/0,2 mm) est de
l'ordre de 15% en poids. Il est conseillé (sauf recherche d'un aspect particulier) d'enlever par tamisage les éléments très grossiers
(grains supérieurs à 3,15 mm).
Si le sable naturel disponible ne comprend pas suffisamment d'éléments très fins inférieurs à 0,2 ou 0,5 mm, il est nécessaire
d'ajouter des sables fins broyés (calcaires siliceux).
Lot N°1 - LOT DEMOLITION - GROS OEUVRE
Page 19 / 82
date : 23/01/2013
La granulométrie des mortiers de pose et des jointoiements ou rejointoiements est donnée au C.C.T.P.
1.1.1.2.3 Propreté
Les sables employés ne doivent pas comporter plus de 5% du poids total de sables d'éléments très fins (argile, vase, matières
solubles, terre végétale, humus, charbon, sels minéraux etc). Toutefois, après vérification expérimentale de la non-nocivité, un
dépassement de ces limites peut être accepté pour de raisons d'harmonisation avec les existants.
1.1.1.2.4 Eau
L'eau employée pour le gâchage du mortier doit répondre aux prescriptions de la norme NF.P.18.303.
Les eaux trop chargées en sels ou trop acides sont proscrites.
L'eau potable est conseillée.
1.1.1.2.5 Produits d'ajouts
Sur prescriptions du C.C.T.P. il peut être prévu la mise en œuvre d'ajouts dans la composition des mortiers, tels qu'argile, briques,
pierres ou ardoises broyées, charbon de bois, etc. aux dosages prescrits.
Dans ce cas, des essais de convenance sont systématiquement effectués.
1.1.2 Conditions d’emploi des matériaux non normalisés
1.1.2.1 Note générale
Les matériaux non normalisés ne sont mis en œuvre que sur stipulations du marché ; L'Entreprise doit fournir à l'Architecte toutes
les attestations de bonne tenue dans le temps de ces matériaux (avis technique du C.S.T.B. procès-verbaux de laboratoires
référencés).
En cas de doute sur la bonne tenue de ces matériaux, il appartient à l'Entreprise d'expliciter ses réserves par écrit à l'Architecte.
1.1.2.2 Produits d'accrochage
Les produits d'accrochage sont réservés aux cas d'espèce. Ils doivent être compatibles avec le milieu basique, présenter une
bonne résistance à l'hydrolyse et ne créer en aucun cas de barrière étanche s'opposant aux échanges de vapeur d'eau avec
l'atmosphère.
Ils doivent être dosés en raison inverse de l'épaisseur de la couche dans laquelle ils sont utilisés et mis en œuvre conformément
aux prescriptions du fabricant.
1.1.2.3 Colorants
Les colorants doivent être d'origine exclusivement minérale et sans action novice sur le mortier. Sauf dérogation du C.C.T.P. le
dosage ne doit pas dépasser 3% du poids du liant.
Le minium de plomb, le jaune de chrome, le rouge de cadmium, l'orange de chrome, le bleu de Berlin, de Prusse et de Chine sont
proscrits.
L'emploi de colorants doit systématiquement faire l'objet d'essais de convenance.
1.2 PRESTATIONS A LA CHARGE DU PRESENT LOT
Les prestations à la charge de la présente entreprise dans le cadre de son marché comprennent implicitement :
- l'amenée, la mise en place, la maintenance et le repli en fin de travaux des installations de chantier
- la fourniture, transport et mise en œuvre de tous les matériaux, produits et composants de construction nécessaires à la
réalisation parfaite et complète de tous les ouvrages de son marché
- l'établissement des plans de réservation et des plans de chantier
- l'établissement des plans d'exécution
- tous les échafaudages, agrès, engins ou dispositifs de levage (ou descente) nécessaires à la réalisation de l’ensemble des
travaux avec mise à disposition des autres lots y compris toutes adaptations et modifications demandées.
- tous les percements, saignées, rebouchages, scellements, raccords, etc., dans les conditions précisées aux documents
contractuels
Page 20 / 82
date : 23/01/2013
- la fixation par tous moyens de ses ouvrages
- l'enlèvement de tous les gravois de ses travaux et les nettoyages après travaux
- la main-d’œuvre et les fournitures nécessaires pour toutes les reprises, finitions, vérifications, réglages, etc. de ses ouvrages en
fin de travaux et après réception
- la quote-part de l'entreprise dans les frais généraux du chantier et le compte commun de chantier.
- et tous les autres frais et prestations même non énumérés ci-dessus, mais nécessaires à la réalisation parfaite et complète des
travaux.
1.3 ETUDES TECHNIQUES – PLANS D’EXECUTION
Selon les stipulations du CCAP, les études techniques et les plans d’exécution seront à la charge de l’entrepreneur.
- établissement de toutes les études et notes de calcul sur la base de la Réglementation et des normes applicables
- établissement de tous les plans d'exécution nécessaires à la bonne réalisation des ouvrages.
L'entrepreneur aura toujours à sa charge l'établissement des plans et détails de mise en œuvre et de montage sur chantier.
Les plans et détails de mise en œuvre et de montage sur chantier devront faire apparaître tous les détails et points particuliers de
l'exécution que le maître d'œuvre jugera utile à la bonne marche du chantier.
Ces pièces seront à remettre au maître d'œuvre en 3 ex. + 1 ex. reproductible.
1.4 CONFORMITE A LA REGLEMENTATION «SECURITE INCENDIE »
Pour tous les matériaux et produits concernés par la réglementation « Sécurité incendie », l’entrepreneur devra assurer et garantir
une mise en œuvre répondant strictement aux conditions et prescriptions stipulées dans le PV d’essai au feu du matériau ou produit
concerné.
1.5 RESPONSABILITE DE L’ENTREPRENEUR
L'entrepreneur restera toujours responsable des matériaux qu'il met en œuvre.
Il lui incombera de choisir les matériaux et produits les mieux adaptés aux différents critères imposés par les impératifs de chantier,
dont notamment :
- pose en intérieur ou en extérieur
- nature et type de matériaux répondant aux impératifs de l'utilisation
- conditions particulières rencontrées pour le chantier
- compatibilité des matériaux entre eux.
Pour les matériaux et produits proposés par le maître d'œuvre, l'entrepreneur sera contractuellement tenu de s'assurer qu'ils
répondent aux différents critères ci-dessus.
Dans le cas contraire, il fera par écrit au maître d'œuvre les observations qu'il jugera utiles.
Le maître d'œuvre prendra alors les décisions à ce sujet.
1.6 INSTALLATION DE CHANTIER
1.6.1 Conditionnement des raccordements des fluides :
1.6.1.1 Eau :
L'installation provisoire sera réalisé par le lot Démolition- Gros Œuvre à partir du réseau public (compteur de chantier) comprenant
le raccordement et la protection de la canalisation jusqu’à l’aire de chantier.
Les frais de consommation seront gérés par l'entrepreneur titulaire du présent lot au compte commun de chantier.
Page 21 / 82
date : 23/01/2013
Le titulaire du présent lot aura à sa charge les installations provisoires d'alimentation en eau du chantier et entreprendra les
démarches nécessaires à l'abonnement auprès de la compagnie gestionnaire.
Dispositions particulières :
Fourniture et pose de tous les dispositifs, pour alimentation en eau du chantier, jusqu’en partie haute des échafaudages.
1.6.1.2 Electricité :
L’entreprise titulaire du présent lot devra la mise en place d’un compteur chantier
L’entrepreneur se chargera des démarches nécessaires à l'abonnement auprès des services ERDF.
Les câbles d'alimentation de ces installations seront disposés en hauteur pour être hors de portée d'un individu et protégé
mécaniquement dans leur trajet final.
L’entrepreneur devra la mise en place de coffrets de chantier réglementaires avec emplacements validés par le coordonnateur
SPS.
L'installation provisoire sera réalisée à partir du réseau public (compteur de chantier) comprenant le raccordement et la protection
du câble jusqu’à l’aire de chantier.
Les frais de consommation seront gérés par l'entrepreneur titulaire du présent lot au compte commun de chantier.
1.6.2 Equipement commun de chantier :
1.6.2.1 Aménagement de locaux vestiaires dans l'église
L’entrepreneur devra l'aménagement de locaux dans l'église.
Alimentation en électricité.
mise en place de mobilier et équipements : chaises, tables, casiers pour vestiaires, pose d’appareil de chauffage.
Température en hiver 19 °C
Ce local devra être nettoyé et correctement tenu
1.6.2.2 Aménagement de réfectoire dans l'église
L’entrepreneur devra l'aménagement de local dans l'église.
L'entreprise titulaire du présent lot devra l'équiper de tables et chaises en nombre suffisant, d'appareil de réchauffage ou cuisson,
de garde manger et d'un réfrigérateur.
Ce local devra être chauffé en saison froide.
Nettoyage local et équipements après chaque repas.
Repliement en fin de chantier.
1.6.2.3 Eau
Eau pour la boisson. eau potable, fraîche (3litres au moins par jour et par travailleur). (D. du 8/01/1965 Art 191). Dû par chaque
entreprise.
Eau potable pour la toilette en quantité suffisante. (D. du 8/01/1965 Art.189) géré au compte commun de chantier.
Un robinet d'eau potable, fraîche et chaude pour dix (10) personnes prenant leur repas. (C.T.R.232.10.1).
1.6.2.4 Locaux d’hygiène
L'entrepreneur du présent lot devra installer un ou plusieurs blocs sanitaires autonome (WC chimique) avec séparation hommes et
femmes en fonction du nombre d’intervenants sur le chantier compris mise en place avec fondation et calage, vidanges en cours de
chantier, location pour la durée du chantier.
Page 22 / 82
date : 23/01/2013
Repliement en fin de chantier.
Installation de lavabos à eau potable y compris moyen de nettoyage, séchage et essuyage, eau à température réglable. Un lavabo
pour 10 personnes au plus (C.T.R.232.2.3.).
Une douche pour (8) huit personnes devra être installée obligatoirement pour les travaux dits insalubres et salissants. (C.T.R.
232.2.4.).
Un cabinet et un urinoir seront installés pour vingt (20) personnes avec au moins un poste d'eau, papier hygiénique ; ces
installations devront être chauffées et aérées (D. 8/01/1965 Art.192 et C.T.R. 232.5.).
1.6.3 Aire de stockage et clôtures de chantier
Une aire de chantier et aire de stockage des matériaux sera aménagée le présent lot, sur le parvis de l'église.
Au pourtour de cette aire, il sera dressé une palissade de 2,50 m de hauteur type HERAS ou équivalent, les pieds des éléments
seront maintenus dans des blocs en béton préfabriqué.
Un soin tout particulier devra être apporté à la réalisation de cette palissade.
L'entreprise titulaire devra la pose, la location et l'entretien de cette palissade pendant la durée des travaux ainsi que la dépose en
fin de chantier et le nettoyage de la chaussée.
Elle sera pourvue d'une partie mobile (porte) avec système de fermeture à clef.
L'entrepreneur titulaire du présent lot assurera la surveillance de cette aire qui sera convenablement tenue.
L’éclairage de l’aire de chantier est à la charge de l’entreprise et sera intégré dans le prix de l’aire de chantier
L’entreprise devra organiser l’accès et la sortie des véhicules de chantier en prenant en compte des accès et des contraintes du
site.
Les frais de voirie sont à la charge de l’entreprise et sont réputés inclus dans le prix unitaire de l’aire.
Localisation :
- Suivant plan d’installation à la charge de l’entreprise à proposer à l’architecte et au coordonnateur SPS
1.6.4 Signalisation de chantier
Un dispositif d'interdiction de stationnement sera mis en place en accord avec les services compétents de la commune, afin que
l'accès des véhicules des entrepreneurs ou de sécurité à l'aire de chantier soit libre pendant la durée de l'opération. Un dispositif de
signalisation du chantier et de déviation de jour comme de nuit destiné au piéton devra être mis en place en collaboration avec les
services compétents de la commune par le titulaire du présent lot.
Le coût de la signalisation est considéré comme inclus dans les prix des installations de chantier.
1.6.5 Frais de voirie et de police
Les frais pour temps passé par l'entrepreneur en vue de la délivrance éventuelle des diverses autorisations administratives, ainsi
que les frais d'occupation temporaire du domaine public ou privé, sont à la charge de l'entrepreneur titulaire du présent lot.
Ces frais sont inclus dans le prix de l'aménagement de l'aire de chantier et de stockage.
1.6.6 Panneau de chantier :
A la demande du Maître d'Ouvrage et du Maître d'œuvre, le titulaire du présent lot devra la fourniture, la mise en place et entretien
d’un panneau de chantier suivant modèle fourni par l'Architecte indiquant les différents intervenants avec lettres peintes, logos et
dessins
L'entrepreneur doit poser le panneau durant la période de préparation, et en assurer l'entretien à ses frais pendant la durée de
l'opération.
L'emplacement de pose du panneau sera fixé par le maître d'œuvre.
Page 23 / 82
date : 23/01/2013
Le panneau sera déposé par l'entrepreneur à l'issue de l'opération et mis à la disposition du propriétaire de l'édifice ou évacué à la
demande de celui-ci.
Le panneau sera fixé sur une ossature fournie et mise en place par le titulaire du présent lot. Cette ossature sera soumise à
l'agrément du maître d'œuvre.
Le panneau fera 2,00 x 4,00 m, il sera constitué de deux éléments de 2,00 x 2,00 m en KOMACEL (PVC de 10mm épaisseur).
Toute pose de panneau d'entreprise est en principe exclue en dehors du panneau général du chantier regroupant tous les
intervenants.
Localisation :
- Emplacement déterminé avec le maître d’œuvre
1.7 ECHAFAUDAGES - PROTECTIONS
1.7.1 Échafaudage de pied intérieur
Les échafaudages devront être dressés conformément à la réglementation en vigueur. Ils comprendront l’ossature proprement dite
avec dispositif pour ne pas prendre appui sur la voûte, les planchers avec plinthes, garde corps et tous les contreventements
nécessaires.
Les échafaudages seront prévus en dépose et repose à l'avancement de travaux, l'entreprise devra définir en premier lieu une
quantité d’échafaudage suffisante pour la réalisation des travaux intérieur en tenant compte du planning prévisionnel et de la
rotation du matériel pour l'ensemble des lots.
Les services d’échelles comporteront des trappes dans les planchers dont les dimensions ne seront pas inférieures à 0,50 x 0,70 m.
Les échafaudages seront mis à la disposition des autres entreprises avec tous remaniages et compléments nécessaires.
L’entrepreneur doit soumettre pour approbation au maître d’ouvrage et au maître d’œuvre les plans de conception de ses
installations durant la période de préparation. Il devra remettre au maître d’œuvre un certificat de conformité délivré par un
organisme de contrôle dès achèvement des installations.
Localisation :
- Pour la nef et le chœur
- Pour les chapelles Nord A13 à A17
- Pour chapelles Sud A5 à A9
- Pour le sas d'entrée A2
- OPTION N°4: Pour salle A1
1.7.2 Platelage horizontal
L'entreprise devra mettre en place un platelage horizontal pour permettre la réalisation des travaux prévus sur les voûtes.
Les platelages seront prévus en dépose et repose à l'avancement de travaux, l’entreprise devra définir en premier lieu une quantité
d’échafaudage suffisante pour la réalisation des travaux tous corps d'état en tenant compte du planning prévisionnel et de la
rotation du matériel.
Le platelage sera constitué de planches jointives et panneaux en contre-plaqué y compris poutres treillis et ossatures
complémentaires en tubes d'échafaudages.
Les installations devront être dressées conformément à la réglementation en vigueur, et comprendront la valeur de location pour la
durée prévisible du chantier ainsi que l'entretien et le remplacement des éléments suivant nécessité et la dépose en fin de travaux.
L'entrepreneur soumettra pour approbation au coordonnateur SPS et au maître d'œuvre les plans de conception de ses installations
durant la période de préparation. Il devra remettre au maître d'œuvre un certificat de conformité délivré par un organisme de
contrôle dès achèvement des installations.
Page 24 / 82
date : 23/01/2013
Localisation :
- Pour intervention sur les voûtes de la nef, du choeur, des chapelles Nord et Sud implantés au niveau des
corniches
- Pour réalisation du plafond du Sas A2
- OPTION N°4: Pour réalisation du plafond salle A1
1.7.3 Protection de sol
Fourniture et pose d’un film géotextile compris découpes nécessaires pour adaptation à la zone de travail.
Mise en place de panneaux d'aggloméré pour protection de sol, sur zones d'interventions avec assemblage et fixation par adhésif.
Protection mise en place de façon à rendre un revêtement en parfait état après travaux.
Dépose des panneaux en fin de chantier
Localisation :
- emmarchement et sol de l'estrade du chœur
- Option: parquet bois de la salle Sud A4
1.7.4 Echafaudage mobile
L’entrepreneur du présent lot devra la mise en place et la location des échafaudages mobiles sur roues avec platelage horizontal en
partie haute pour permettre les travaux intérieurs.
L’échafaudage devra être dressé conformément à la réglementation en vigueur. Il comprendra les planchers, plinthes, garde corps,
contreventements dans les deux sens.
Les services d’échelles comporteront des trappes dans les planchers dont les dimensions ne seront pas inférieures à 0,50 x 0,70m.
Tout matériel utilisé devra être homogène et d’une préparation irréprochable à soumettre à l’agrément de l’architecte.
L’entrepreneur soumettra pour approbation au maître d’ouvrage et au maître d’œuvre les plans de conception de ses installations
durant la période de préparation. Il devra remettre au maître d’œuvre un certificat de conformité délivré par un organisme de
Localisation :
- Pour restauration des parties hautes des murs et les voûtes de la nef, du choeur et des chapelles
installées à partir du platelage horizontal implanté au niveau de la corniche.
- Pour interventions sur les murs et plafond de la sacristie A10 et A11
- Option pour restauration des murs et plafond de la salle Sud A4
1.7.5 Échafaudages extérieurs pour restauration des vitraux
L’entreprise devra définir en premier lieu une quantité d’échafaudage suffisante pour la restauration des vitraux en tenant compte
du planning prévisionnel et de la rotation du matériel.
Les échafaudages seront composés d'échafaudage de pied et d'échafaudages sur couvertures pour restauration des vitraux de la
nef avec protection soigné des couvertures.
L'accès aux couvertures sera réalisé avec une ou des sapines d'accès.
Les protections des couvertures seront particulièrement soigné pour rendre les couvertures en parfait état. Tous remplacements de
tuiles cassées et remaniages après dépose des échafaudages sont à la charge du présent lot
Les échafaudages seront de type à clavetage. Ils devront être dressés conformément à la réglementation en vigueur. Ils
comprendront les semelles de répartition, les planchers, plinthes, garde-corps, filets tendus, pare-gravois, contreventements.
Les services d'échelles comporteront des trappes dans les planchers dont les dimensions ne seront pas inférieures à 0,50 x 0,70.
Tout matériel utilisé devra être homogène et d'une préparation irréprochable à soumettre à l'agrément de l'architecte.
Toutes les précautions devront être prises pour interdire l'accès aux personnes étrangères au chantier.
Page 25 / 82
date : 23/01/2013
L'entrepreneur soumettra pour approbation au maître d'ouvrage et au maître d'œuvre les plans de conception de ses installations
durant la période de préparation. Il devra remettre au maître d'œuvre un certificat de conformité délivré par un organisme de
Localisation :
- Pour restauration des vitraux des bas cotés et vitraux hauts de la nef
1.7.6 Protection de mobilier en place
Fourniture et pose de protection constituée d’un cadre en sapin et tubes d’échafaudages assemblés recouvert d’un platelage en
sapin de 27mm d’épaisseur, d’un film bidim et d’un film polyane de 200 microns
Localisation :
- autel du choeur
- bénitier
1.7.7 Protection de l'orgue
Fourniture et pose d'une protection de l'orgue parfaitement hermétique constituée d'un cadre en sapin de pays et de tubes
d'échafaudages assemblés recouvert d'un platelage en aggloméré et d'une double épaisseur de films (polyane côté orgue et bidim
côté extérieur).
Fourniture et mise en place d'une ventilation mécanique pour mise en surpression artificielle avec contrôle d'hydrométrie relative et
température en continu.
Une sortie de ventilation sera aménagée avec prise d'air compris extracteur, tuyaux et raccords nécessaires et raccordement sur
baie existante.
La dépose et repose de vitraux est à la charge de l'entreprise titulaire du présent lot.
Le débit de l'extracteur sera calculé en conséquence. Dépose de l'ensemble en fin de travaux.
Localisation :
- protection de l'orgue dans la chapelle Sud A8
1.8 DEMOLITIONS - TERRASSEMENT
1.8.1 Déplacement d'autels et lambris bas en marbre
L'entreprise devra prévoir les déplacements des autels et des lambris qui ont été déposés lors d'une précédente opération avec
stockage dans l'église par exemple dans la pièce A1 en veillant à l'ordre des éléments suivant la localisation de chaque chapelle.
Amenée et repliement de transpalette pour manutentions des ouvrages.
Découpe des emballages existants, et mise en place des éléments avec numérotation sur de nouvelles palettes dans le lieu de
stockage, mise en place de protection en polyane maintenus avec adhésifs.
Localisation :
- Autels et lambris déposés des chapelles
1.8.2 Dépose d'ouvrage divers en démolition
Dépose d'aménagements en bois et acier compris découpes avec soins enlèvement de toutes les fixations.
Manutentions et mise en dépôt en attente d'enlèvement.
Localisation :
- Bandeau bois dans arcade entre nef et chapelle
- Tous les objets non conservés après dépose du mobilier réalisés par la commune
Page 26 / 82
date : 23/01/2013
1.8.3 Dépose de mobilier en conservation
Dépose et enlèvement de mobilier réalisé par les services de la commune.
L'entreprise devra prévoir en OPTION la dépose et enlèvement du mobilier jus que dans les locaux désignés par la commune dans
un rayon de 5 kms
Localisation :
OPTION N°1: dépose et enlèvement de mobilier dans le cas où la commune ne réalise pas cette prestation.
- bancs et chaises
- petits mobiliers divers
- chemin de croix
- grand tableau
1.8.4 Déplacement d'objets divers
L'entreprise devra réaliser en OPTION:
- le débarras d'objets divers compris manutentions et mise en dépôts dans un rayon de 2 km dans un local désigné par le maître
d'ouvrage.
- Le transport retour et la remise en place des objets après la réalisation des travaux de restauration.
Localisation :
- objet divers dans placards et dans meubles de la sacristie
1.8.5 Dépose en conservation de marches
- Toutes les précautions au droit des parties conservées y compris sciottage des rives,
- La dépose des marches et la démolition de leur arase,
- Toutes les précautions pour éviter lors de la dépose et des manutentions d'endommager les pierres,
- Le nettoyage et décrottage des lits et joints,
- Toutes les manutentions imposées par le projet et rangement dans l'aire de stockage,
- Les protections des pierres contre les intempéries pendant leur stockage provisoire,
- Les manutentions et enlèvement des gravois aux décharges.
Localisation :
- marches entre nef et choeur
1.8.6 Démolition de sol
Recoupement des rives au droit des parties conservées y compris toutes précautions pour ne pas endommager les ouvrages
contigus.
Démolition par tous moyens jugés propres par l'entreprise compte-tenu des matériaux à démolir, de leur épaisseur, des sujétions
particulières d'exécution et de la nature des ouvrages contigus.
Manutention des gravois en attente d'enlèvement
Localisation :
- sol de la nef
- sol du choeur non compris estrade de l'autel (qui est conservé en place)
- sol des chapelles Nord et chapelles Sud
- sol du sas A2
- OPTION N°4 sol de la pièce Nord aile A1
1.8.7 Dépose de parquet en démolition
Dépose en démolition de lames de parquet y compris dépose des lambourdes, dépose en totalité des lambourdes, démolition des
augets et gravois entreposés entre les lambourdes.
Manutentions, et évacuation aux décharges des bois et des gravois correspondant à la dépose
Localisation :
- sol de la sacristie A10 (en dehors du sol sous les placards et meuble)
Page 27 / 82
date : 23/01/2013
1.8.8 Terrassement pour décaissement de sol
Les terrassements seront exécutés conformément aux prescriptions du D.T.U n 12 à l'outil manuel ou à l’aide de petits engins
adaptés pour travaux intérieurs en terrain de toutes natures, sauf rocheux.
Le nivellement du fond de fouille sera régulier, exempt de trous, cuvettes ou monticules.
Toutes les mesures seront prises pour qu'au-dessous du niveau, le sol ne soit pas défoncé et que sa cohésion reste intacte.
Manutentions et mise en dépôt des terres en attente d’enlèvement
Localisation :
- sol de la nef
- sol du chœur non compris estrade de l'autel (qui est conservé en place)
- sol du sas A2
- OPTION N°4 sol de la salle A1
1.8.9 Fouilles en tranchée
Comprenant :
- L'entrepreneur procédera aux différents travaux de piquetage spécial et complémentaire,
- L'entrepreneur devra avoir sur le chantier tous instruments topographiques nécessaires au tracé des ouvrages et à la vérification
des profils prescrits. Les profils en long et en travers seront menés de façon à permettre l'évacuation naturelle des eaux,
- Fouille à l'engin en tranchée en terrains de toutes natures compris dressement des parois, compactage, manutention et mise en
dépôt des terres pour épandage.
Exécution de blindage des fouilles déterminé en fonction des natures de terrains rencontrés et de la profondeur pour respecter les
dispositions du fascicule 70
La largeur en fond de fouille pour les tuyaux préfabriqués entre blindage est au moins égale au diamètre extérieur du tuyau
augmenté de 0.30 m de part et d’autre pour les diamètres nominaux <600 mm et de 0.40 m au delà de cette valeur.
La largeur en fond de fouille pour les tuyaux préfabriqués entre blindage est au moins égale au diamètre extérieur du tuyau
augmenté de 0.30 m de part et d’autre pour les diamètres nominaux <600 mm et de 0.40 m au delà de cette valeur.
Dans le cas de tranchée recevant plusieurs canalisations, la largeur en fond de fouille pour les tuyaux préfabriqués entre blindage
est au moins égale à la somme des diamètres extérieurs des canalisations augmenté de 0.60 m à 0.80m de part et d’autre pour les
diamètres nominaux <600 mm et de 0.40 m au delà de cette valeur.
La topographie des lieux et les dispositions du projet permettent l'écoulement gravitaire des eaux, les extrémités des tranchées
étant raccordées au point de déversement prévu ; les tranchées ouvertes doivent être drainées d’une façon permanente.
Au cas où en cours de travaux, il serait nécessaire de procéder au pompage, les frais correspondants resteront à la charge de
l'entrepreneur.
Localisation :
- pour création de drainage intérieur sous dallage au pied des murs de façades et refend et dans
l'ensemble de la nef, du chœur des chapelles et du sas
1.8.10 Dépose de seuil
Dépose avec soins du seuil existant, compris toutes précautions au droit de l’ébrasement de la porte et du sol existant dans le sas
d’entrée.
Localisation :
- Seuil au droit du portail d'entrée façade Ouest
Page 28 / 82
date : 23/01/2013
1.8.11 Démolition pour débouchement d'ouvertures
Refouillement préalable dans la maçonnerie exécutée aux deux faces du mur en deux phases :
- Etaiement compris dépose en fin de travaux
- Sous ce linteau démolition de maçonnerie
- Manutention et mise en dépôt des gravois
- Linteau en béton armé compris armatures et coffrage
Localisation :
- OTION n°3: deux baies salle C2 du clocher
1.8.12 Nettoyage et dégagement des reins de voûtes
Déblaiement des gravois divers et fientes de pigeons dans les reins de voûte compris toutes manutentions, coltinage et descente
pour mise en dépôt dans l'attente d'enlèvement.
Nettoyage et désinfection de l'extrados de la voûte.
Localisation :
- voûtes de la nef, du choeur et des bas côtés
1.8.13 Chargement et évacuation des terres
Les transports, tant à l'intérieur du terrain qu'à l'extérieur pour évacuation au centre de tri et de valorisation des déchets, devront
être exécutés en observant toutes les règles de sécurités habituelles et indispensables, telles que panneaux de signalement des
accès du chantier etc.
Les chaussées sur le parcours devront être débarrassées de toutes souillures et de salissures par une équipe d'ouvriers
spécialement affectés à ce travail et notamment en période de pluie.
Ces travaux devront être exécutés au fur et à mesure des productions des souillures et L’entrepreneur ne devra pas perdre de vue
qu'en cas d'accidents matériels ou de personnes provenant de l'inobservation de ces stipulations, sa responsabilité pourrait être
invoquée. En aucun cas, ni le maître de l'ouvrage, ni l'Architecte ne pourront voir leur responsabilité engagée du fait d'une
surveillance qu'ils n'ont pas à exercer.
Localisation :
- terres provenant des fouilles et décaissement
- OPTION N°4: terres provenant du décaissement de la pièce A1
1.9 ASSAINISSEMENT
1.9.1 Drainage contre maçonnerie ancienne
Réalisation du drainage pour assainissement des maçonneries comprenant :
Nettoyage à l’eau et à la brosse des parements dégagés après les fouilles.
Drainage vertical
- Fourniture et pose de matériau de drainage type Enkadrain TPL – 2s de chez COLBOND ou équivalent le long des maçonneries,
- La nappe sera composée de trois composants sur leur surface d'environ 10 mm d'épaisseur totale :
• D’un premier filtre contre la paroi en non tissé 125 g/m2 constitué de filaments polyester enrobés de polyamide, superposés en
plusieurs couches, et thermoliés.
• d’une âme drainante constituée d’un enchevêtrement polyamide d’un enchevêtrement pré-comprimé de mono filaments noirs en
polyamide offrant une grande résistance à la compression.
• D’un dernier filtre contre le remblai en non tissé 125 g/m2 identique au premier filtre
Page 29 / 82
date : 23/01/2013
Les trois éléments sont thermo soudés sur toute leur surface. Chaque géotextile non tissé déborde de 10 cm de l’âme drainante
pour garantir un recouvrement des filtres lors de la juxtaposition des lés afin d’obtenir une parfaite continuité des fonctions drainage
et filtration du produit.
Pose suivant cahier des charges du fabricant.
Drainage horizontal pour canalisation des eaux d'infiltration
- En fond de tranchée, vérification du fond de forme et de la pente; forme en béton de gravillons de 0,10 épr. formant cunette,
- Fourniture et pose d'un tuyau collecteur, régalage de graviers roulés 20/40 sur l'emprise et sur toute la hauteur de la tranchée
diminuée de 30 cm, géotextile type BIDIM 200 g/m2 enveloppant le tuyau collecteur et les galets.
- Galets diam. 60/80 en finition sur complexe ci-dessus, épaisseur 30 cm; géotextile posé verticalement entre galet et terre.
- Le tuyau collecteur en P.V.C. aura un diamètre de 100 mm ne comportant des perforations que sur la demi- circonférence pour
obtenir un bon écoulement. Lors de la pose L’entrepreneur veillera à ce que :
• Les perforations se trouvent à la partie supérieure du tuyau,
• Le tuyau soit bien en point bas,
• Une légère pente (3 mm pour 1 m, au minimum) existe vers l'exutoire.
- Raccordement de l'exutoire du drain sur réseau EP existant
Localisation :
- drainage intérieur sous dallage au pied des murs de façades et refend et dans l'ensemble de la nef, du
choeur des chapelles et du sas
1.10 OUVRAGES DE MACONNERIE
1.10.1 Massif pour support de marches en pierre
Réalisation de massif en béton conforme à la norme NF EN-206-1 compris coffrages et armatures
Localisation :
- pour support des marches entre nef et choeur
1.10.2 Dallage en béton armé sur terre plein
Exécution de dallage en béton armé comprenant :
- Le compactage et régalage du fond de forme,
- La fourniture et mise en place d'un hérisson en tout venant de 0,20 épr,
Les remblais pouvant présenter des tassements appréciables sous tous les points porteurs, dallages, dalles portées etc. seront de
type méthodiquement compacté, mise en oeuvre au fascicule 2 Ouvrages de terrassements applicable aux marchés publics.
L’entrepreneur devra garantir un compactage à 95 % de l’optimum du Proctor modifié.
Ces travaux comprendront également tous les nivellements, dressements nécessaires compris tous compactages avec essais à la
plaque pour l'obtention du K Westergaard supérieur ou égal 50 MPa/m, pour les sols supportant un dallage.
- La finition ou couche de décontamination en sable de 0,05 épr,
- La fourniture et pose d'un film en polyéthylène multicouches type barrière physico-chimique anti-thermites TERMIPROTECT FILM
de chez XYLOPHENE ou équivalent avec respect de la pose avec recouvrement des lés et remontées périphériques au dessus du
sol fini
- La mise en place d'un dallage en béton de 0.15 m d’épaisseur conforme à la norme NF P 11.213 partie 2 armé d'un treillis soudé
d’une section minimale d’armature de 5cm²/m et par sens y compris joints de désolidarisation périphériques et de fractionnement
recoupant la surface en panneaux de 18 à 20 m2.
Localisation :
- sol de la nef
- sol du choeur non compris estrade de l'autel (qui est conservé en place)
- sol du sas A2
- OPTION N°4 sol de la pièce Nord aile A1
Page 30 / 82
date : 23/01/2013
1.10.3 Percements dans les murs
Réalisation de carottages dans la maçonnerie supérieur ou égal à 50 mm de diamètre compris amenée du matériel, mise en place
au droit de chaque percement.
Réalisation de percements importants non réalisables par carottages dans la maçonnerie supérieur à 100 mm de coté compris
sciage pour limiter la démolition au strict nécessaire.
Tous les petits percements de diamètre inférieur à 100 mm sont à la charge des lots concernés par ces percements.
Manutentions, coltinages et évacuation des gravois dans les bennes
Localisation :
- Pour passage de drain vers réseau EP
- Pour passage de gaines d'alimentation électrique au delà de 50 mm de diamètre
1.10.4 Saignées pour passage de fourreaux
Tracé de répartition suivant indications de l’Architecte, façon de saignées dans l’enduit existant avec dégarnissage profond des
joints pour passage des fourreaux pour alimentation électriques suivant tracés validés par l’architecte et l’électricien.
Manutentions et mise en dépôt des gravois en attente d’évacuation.
Localisation :
- pour passage de fourreaux dans les murs
1.10.5 Rebouchage de saignées après passage de fourreaux
Après passage des fourreaux par le lot électricité, scellement et regarnissage au mortier de chaux avec raccord soigné et finition
soignée à l’identique de l’enduit existant.
Localisation :
- Rebouchage de saignées après passage des fourreaux.
1.10.6 Relancis de briques neuves
Relancis de briques neuves compris refouillement préalable de 0,15 prof. moyenne compris mise en dépôt des gravois.
Fourniture et pose de briques foraines neuves non extrudées et fabriquées dans cadre en bois sur lit de sable moule 0identique à
l’existant de 13 cm d’épaisseur compris toutes manutentions.
Les briques neuves devront présenter un épiderme et une couleur identiques aux briques foraines anciennes. De plus des
variations de teinte entre briques, seront exigées pour éviter un aspect uniforme du parement. Ces variations de teintes ne seront
pas obtenues uniquement par des variations de cuisson mais aussi par des mélanges de terres. Des échantillons seront présentés
à l’architecte jusqu’à parfait accord.
Les briques seront humidifiées avant pose.
Maçonnerie hourdée au mortier de chaux de granulométrie identique au mortier ancien à soumettre à l'agrément de l'Architecte.
Pose comprenant les tailles nécessaires au parfait ajustement dans les briques fournies ainsi que dans les briques en œuvre avec
les garnissages et remmaillages nécessaires.
Manutentions et enlèvement des déchets et gravois résultant des débits et tailles.
Les briques fournies devront être d'une qualité irréprochable et d'une teinte à soumettre à l'agrément de l'Architecte.
Les faces vues ne seront jamais sciées mais présenteront un parement identique à celles des briques anciennes.
Appareillage et type de joint en harmonie avec celui existant.
Localisation :
- Pour reprise partielle des maçonneries de soubassement des chapelles
Page 31 / 82
date : 23/01/2013
1.10.7 Calfeutrement de fissures
Calfeutrement de fissure au plâtre fin lissé compris ouverture préalable, nettoyage et raccords.
Localisation :
- Calfeutrement de fissures sur murs et voûtes
1.10.8 Faux plafond en plaques de plâtre
Mise en place de faux plafond en plaques de plâtre standard de 13 mm d’épaisseur, vissées sur rails en acier galvanisé, y compris
cornières fixées sur les parois et cloisons.
Traitement des joints de rive et entre plaques suivant prescriptions du fabricant et DTU.
- Réalisation de gorges périphériques en retrait des parois avec remontées verticales suivant coupe compris ossature
complémentaire.
- Réalisation de toutes les découpes au droit des gaines, conduits et autres équipements traversant les faux plafonds, réalisation de
toutes les retombées et adaptations nécessaires pour raccordements et calfeutrements soignés en respectant le coupe feu
demandé.
Localisation :
- Plafond du Sas A2
- OPTION n°4 plafond de la salle A1
1.10.9 Création de seuil pierre accessibilité PMR
Fourniture de pierre neuve en blocs, comprenant :
- L'achat de la pierre,
- Toutes manutentions et transport jusqu'au lieu de stockage.
L'Entreprise doit, sur demande de l'Architecte, être en mesure de justifier de la carrière d'origine de la pierre et de sa localisation
dans la carrière.
Fourniture de pierre neuve identique à l’existant ou équivalent issue de carrière, exemptes de défauts (fils, poils, moyes, bousins,
fissures...) compris toutes manutentions et transport jusqu'au lieu de stockage.
Débits spéciaux comprenant toutes les tailles des lits des joints ainsi que tous les sciages perdus pour respecter le calepinage et
l'appareil de l'édifice dans sa forme et ses particularités.
Les façons de stries sur lits et joints pour adhérence du mortier de pose.
L'enlèvement aux centres de tri et valorisation des déchets et gravois résultant des débits et tailles.
La pierre sera extraite de carrière existante, (présentation du certificat de carrière de moins de 5 ans au Maître d'Oeuvre) ou de
carrière ouverte à l'occasion du chantier. L'entreprise aura à sa charge les investigations qui en découleront et la présentation pour
accord au Maître d'œuvre d'échantillons jusqu’à complète satisfaction.
Taille de pierre neuve :
- la taille des parements, des moulures et les façons diverses
- l’enlèvement aux décharges des déchets et gravois résultant des tailles
- le vieillissement des faces visibles par sablage en accord avec l’architecte
- toutes les sujétions d’exécution
Page 32 / 82
date : 23/01/2013
Remarques :
La taille mécanique est tolérée pour le débit, les coupes de joints et les ébauches, et seulement pour ces prestations.
La taille des parements sera exécutée manuellement avec les traces d’outils et le ravalement de finition, compris le vieillissement
pour une parfaite harmonie avec les parements existants, et en finition éventuelle par léger micro-sablage fin.
L’aspect fini exigé sera conforme aux tailles existantes sur l’édifice, en fonction des diverses localisations.
Pose de pierre neuve comprenant :
- Toutes manutentions des pierres depuis le lieu de stockage jusqu'au lieu d'emploi,
- Toutes les précautions pour éviter lors des manutentions et de la pose d'endommager les pierres,
- L'humidification des lits et joints avant pose,
- Le mortier de pose : mortier chaux hydraulique 120 à 275 kg, chaux aérienne 100 à 200 kg soit en volume 1/2 partie chaux
hydraulique, 1/2 partie chaux aérienne pour 2 à 3 parties de sable sec,
- La pose proprement dite
- Le jointoiement avec humidification avant mise en place du mortier, à l'aide d'un mortier de chaux aérienne proche de l'aspect du
mortier d'origine.
Localisation :
- Réalisation d'un nouveau seuil du portail façade Ouest accessible aux personnes handicapées
1.10.10 Glacis au mortier sur appuis de baies
Réalisation de glacis au mortier compris piochement, dégarnissage et nettoyage préalable du support.
Dressage et lissage au fer, finition pour support de couvertines en cuivre.
Localisation :
- glacis au mortier sur appuis de baies de la nef et des bas cotés sous les couvertines en cuivre
1.10.11 Fourniture et pose de protections d'appuis de baie par couvertines cuivre
Fourniture, façon de couvertine et bande de solin en cuivre pour récupération des eaux de ruissellement et eaux de condensation
au pied des vitraux y compris plis, pinces.
Pose de couvertine sur glacis d'appui des baies y compris pose de bande d'agrafe, réalisation d'engravure dans les tableaux, mise
en place des ouvrages en cuivre avec fixation à l'aide de pattes en cuivre cachées, solin au mortier de chaux au droit des tableaux
des baies.
Localisation :
- au droit des baies de la nef et des bas cotés
1.11 ASSECHEMENT
1.11.1 Assèchement des murs par contre champs magnétique
Réalisation d'une niche dans mur existant pour intégration du boîtier compris démolition de maçonnerie, réalisation d'enduit au
mortier de chaux sur toutes les faces de la niche, création de feuillures pour mise en place de porte.
Fourniture et pose de volet en bois exotique avec peinture d'impressions aux deux faces, ferrages à l'aide de charnières et
fermeture à l'aide de serrure compris fourniture de 3 clés.
Peinture de finition acrylique satinée à deux couches à la charge du présent lot, couleur en harmonie avec les parois suivant
nuancier au choix de l’architecte.
Réalisation d’un assèchement des murs par procédé électronique avec mise en place de d’un appareil adapté à l’édifice de chez
MUR-TRONIC ou techniquement équivalent placés dans des niches créés à cet effet, afin de stopper les remontées capillaires
dans les murs ne comportant pas de barrières étanches à l’origine de la construction et permettant un assèchement total du
bâtiment quelque soit la structure et l’épaisseur des murs, sol compris.
Page 33 / 82
date : 23/01/2013
Ce procédé consiste à développer un contre champs qui s’oppose à l’action des champs électromagnétiques naturels au niveau
des murs concernés.
La résultante entre ces champs naturels et le contre champs ainsi créés, supprime les remontées d’eau dans les murs et le sol.
La mise en œuvre du traitement sera effectuée par une entreprise agrée en conformité avec le cahier des charges du procédé y
compris mise en service et test de fonctionnement.
L’entreprise devra faire établir un certificat de conformité par un bureau de contrôle en fin de travaux à remettre au maître d’œuvre.
L’entreprise devra prévoir des visites semestrielles de contrôle durant la première année de mise en service (date à compter de la
réception des travaux).
Garanties demandées :
Une liste de références régionales
Avis favorable renouvelée pour l’année en cours du bureau de contrôle national
Garantie décennale couvrant les travaux effectués après assèchement
Garantie de 30 ans sur le procédé
Certificat du bureau de contrôle d’assèchement des murs et sols
Conformité aux Normes CE
Localisation :
- création de niche dans mur à l'emplacement à définir avec l'architecte
- fourniture et pose de volet en bois peint pour fermeture de la niche
- pose de boîtier dans la niche crée
1.12 MARBRERIE
1.12.1 Nettoyage et restauration de bas lambris en marbre en place
Nettoyage de lambris à l'eau, savon sur marbre.
Enlèvement des tâches tenaces à l'aide de produits spécifiques et adaptés aux ouvrages en marbre.
Restauration de marbre avec réalisation de ragréage au mortier à base de poudre de marbre coloré dans la masse.
Réalisation de bouchon en marbre pour complément de lacune ne pouvant être repris par ragréage.
Nettoyage et lustrage de finition.
Localisation :
- chapelle St Philomène A5
1.12.2 Nettoyage, restauration et repose de bas lambris en marbre
Récupération des éléments depuis le lieu de stockage compris manutentions et coltinages.
Nettoyage de lambris à l'eau, savon sur marbre.
Enlèvement des tâches tenaces à l'aide de produits spécifiques et adaptés aux ouvrages en marbre.
Restauration de marbre avec réalisation de ragréage au mortier à base de poudre de marbre coloré dans la masse.
Réalisation de bouchon en marbre pour complément de lacune ne pouvant être repris par ragréage.
Pose des éléments en marbre compris fixation à l'aide de pattes en acier inox et scellement au plâtre suivant les règles de l'art.
Jointoiement au mortier entre éléments.
Nettoyage et lustrages de finition
Localisation :
- Bas lambris des chapelles suivant plan repère B.L. Mst (à 50%)
1.12.3 Fourniture et pose de bas lambris en marbre
Fourniture d'ouvrages en marbre identique au marbre existant compris débits spéciaux
Taille des éléments et finition identique aux éléments anciens récupérés.
Pose des éléments en marbre compris fixation à l'aide de pattes en acier inox et scellement au plâtre suivant les règles de l'art.
Jointoiement au mortier entre éléments.
Nettoyage et lustrages de finition.
Page 34 / 82
date : 23/01/2013
Localisation :
- Bas lambris des chapelles suivant plan repère B.L. Mst (à 50%)
1.12.4 Repose d’autel en marbre et/ou plâtre
Comprenant:
- Récupération des éléments depuis le lieu de stockage
- Pose des éléments avec montage, assemblages et scellements y compris tous travaux de maçonnerie d’accompagnement.
- Reprise et réparations des lacunes à l’aide de mortier de ragréage à base de poudre de marbre, sable fin, chaux et colorants
naturel
- Reprise des moulures en plâtre
- Armatures des ragréages au-delà de 20 mm d’épaisseur à l’aide de goujons et fil de ligature en inox.
- Les reprises et réparations seront estimées par l’entreprise suivant le constat de la visite des lieux avant la remise de son offre.
- Jointoiement au mortier de chaux.
- Nettoyage des éléments et lustrage de finition avec protection des dorures.
Localisation :
- autel chapelle St Philomène
- autel chapelle St Antoine de Padoue
- autel chapelle descente de la croix
- autel chapelle ND du Rosaire
- autel chapelle Ste Germaine
- autel chapelle Maisonneuve
1.12.5 Nettoyage et restauration de l'autel majeur
Nettoyage et dépoussiérage général à la brosse douce avec aspiration des poussières.
Complément de nettoyages des tâches persistantes aux produits adaptés.
Reprise ponctuelle des épaufrures et petites lacunes par ragréage.
Reprise ponctuelle des joints défectueux.
Nettoyage et lustrage de finition.
Localisation :
- autel du choeur
1.13 ENDUITS
1.13.1 Piochement partiel d’enduit
Dépose de tous les crochets et attaches dans les parements.
Le piochement partiel en recherche de zones dégradées d’enduit plâtre à l’outil manuel en prenant soin de ne pas abîmer les
maçonneries sous-jacentes, y compris dépose de crochets.
Les parements dégagés après piochement seront brossés, dépoussiérés à la brosse métallique ou à l'air comprimé dont la pression
doit être adaptée.
Manutention des gravois en attente d'enlèvement.
Page 35 / 82
date : 23/01/2013
Localisation :
- Partiellement sur murs et voûtes de la nef, du choeur et des chapelles
- Option N°4 partiellement sur murs salle A1
1.13.2 Sous enduit destiné à recevoir l’enduit plâtre
Enduit traditionnel au mortier de chaux hydraulique naturelle compris :
- La protection des parties contiguës non enduites,
- L'hydratation du parement,
- L'exécution de gobetis d’accrochage,
- L'exécution de dressage découlant de la planimétrie,
- Les manutentions et enlèvement des déchets aux décharges,
- La protection des enduits frais et jeune compte-tenu des conditions climatiques,
Localisation :
1.13.3 Enduit plâtre
Exécution d’un enduit en plâtre dressé lissé compris protection des parties conservées adjacentes.
Les tolérances de planéité sont de 0,5 cm à la règle de 2 m et de 0,1 cm à la règle de 0,20 m.
Enlèvement des gravois aux décharges publiques.
Plâtre traditionnel norme NFB 12 301, poudre base plâtre à 99% taux de gâchage 100/100, 10 kg poudre m2/cm.
Application manuelle DTU 25-1 : pose du plâtre à la taloche, réglage et serrage. Finition de surface pour peinture, avec ponçage
entre couche et égrenage.
Localisation :
- Option N°4 totalité des murs salle A1
1.13.4 Reprise en recherche de corniche en place
Comprenant :
- Réalisation de relevés et report à l’échelle des parties des reprises à réaliser pour validation de l’architecte avant toute réalisation.
- Nettoyage et dégraissage du support
- Décapage par application de produits spécifiques, dégagement à l’outil manuel des couches de peinture de toutes natures.
- Reprise des épaufrures et des lacunes à l’aide de plâtre de moulage.
Composition 100% semi-hydrate B gâchage manuel à saturation.
- Traînage de moulures en calibre sur place compris relevé des profils, prise de gabarit et confection d’outils spéciaux.
- Serrage et lissage de finition pour peinture
- Façon de ciselure et sculptures sur plâtre pour restitutions des motifs à l’identique de l’existant.
- façon d’angles saillants ou rentrants identique à l’existant
Localisation :
- reprise des épaufrures et lacunes sur corniches (prévision)
Page 36 / 82
date : 23/01/2013
1.14 REVETEMENT DE SOL
1.14.1 Fourniture et pose de carrelage en terre cuite scellé
Comprenant :
- La fourniture des carreaux en complément
- Le transport des carreaux jusqu'au lieu d'emploi,
- La couche de désolidarisation ou d'isolement,
- La pose incluant : l’établissement du plan de calepinage, la distribution et la répartition des carreaux, le tracé et l’établissement
des repères, le mortier de pose, la pose proprement dite avec trempage préalable des carreaux, le coulis des joints, toutes les
coupes recouvertes ou apparentes droites, biaises ou circulaires, la façon et le remplissage des joints périphériques, le nettoyage
pour faire disparaître les efflorescences blanches risquant d’apparaître pendant la période de séchage après durcissement des
joints, la protection provisoire, la fourniture et mise en place des dispositifs d’interdiction d’accès des locaux pendant les travaux, les
manutentions des déchets et leur enlèvement aux centre de tri et valorisation des déchets.
- Fourniture de carreaux neufs de terre cuite neufs « modèle vieillie main » extrudés.
Les matériaux employés pour la fabrication des carreaux devront provenir d’une sélection stricte des argiles provenant
d’exploitation de carrière reconnue.
Les carreaux seront travaillés et modelés à la main afin de rechercher un produit éliminant l’aspect mécanique.
Chargement, transport et montage jusqu’au lieu d’emploi.
LES CARREAUX INDUSTRIELS AVEC TRACE DE FILAGE SERONT REFUSES.
- Sable environ 2 cm mise en place entre deux nappes film polyane de 200 microns.
- Mortier de pose : mortier à environ 226 kg de chaux XHN/sable sec – 5 cm d’épaisseur environ. Avant la pose les carreaux de
terre cuite sont gorgés d’eu par un trempage d’au moins 12 heures.
- Jointoiement : largeur des joints minimum suivant indication du maître d’ouvrage ; mortier de chaux grasse CAEB. Des essais de
convenance seront présentés au maître d’œuvre sur environ 1 m2.
- Joints de fractionnement et périphériques si surface supérieure à 20 m2 ou longueur maximum. 8 m.
- Nettoyage à l’aide d’un décapant adapté suivant préconisation du fabricant (emploi d’acide chlorhydrique interdit) et à la
monobrosse électrique avec une brosse sur un sol sec soit au minimum 2 mois après la pose.
3 jours après, application d’une couche d’imperméabilisant à base de résine hydrofuge ou oleifuge préconisé (hors huile de lin) par
le fabriquant.
24 heures après passage de la résine, application en trois passes (une passe par jour) d’une cire de palme Carnauba anti statique
à base aqueuse, lustrages de finition.
Localisation :
- sas d'entrée A2
- abside du choeur
- chapelles Nord y compris seuils des arcades entre nef et chapelles
- chapelles Sud y compris seuils des arcades entre nef et chapelles
- Option n°4: salle Nord A1
1.14.2 Fourniture et pose de dallage pierre
- "Fourniture de pierres neuve en blocs" dalle à un parement de sciage,
- Toutes les manutentions et transport jusqu'au lieu de stockage sur le chantier,
- Établissement du plan d'exécution,
- Toutes les coupes droites, biaises ou circulaires nécessaires pour respecter la forme des locaux à revêtir, les emprises directes et
l'appareillage,
-la forme de pose au mortier de chaux avec pente
- Le traitement des lits de pose pour l'adhérence du mortier,
- La façon des joints sur pierre,
- Le traitement du parement,
- L'enlèvement des déchets de taille aux centres de tri et valorisation des déchets.
Localisation :
- sol de la nef non compris les plancher bois sous les bancs
Page 37 / 82
date : 23/01/2013
1.14.3 Marches en pierre neuve
- Achat de la pierre dans les conditions de fourniture précisées aux articles "fourniture de pierre neuve en blocs" ci-avant.
- Toutes les manutentions et transports jusqu'au lieu d'emploi et toutes les précautions pour éviter d'endommager les pierres lors
des manutentions et de la pose.
- L'établissement d'un plan d'exécution à partir du plan de calepinage relevé avant dépose et soumis au Maître d'Oeuvre.
- Toutes les coupes biaises ou circulaires nécessaires pour respecter la forme des marches, les emprises diverses et l'appareillage.
- La façon des joints sur pierre.
- L'humidification des pierres avant pose.
- Le mortier de garnissage et de pose.
- La pose.
- Le jointoiement entre dalles après essais pour convenance.
- Les ouvrages provisoires de protection y compris leur dépose et enlèvement.
- Les nettoyages de finition et rinçage à l'eau claire.
- Les prescriptions définies dans les dispositions particulières telles que moulures, traitement de surface à l'outil manuel, ...
- Les dispositions d'interdiction d'accès pendant la durée des ouvrages.
- L'enlèvement aux décharges publiques de tous déchets et gravois résultant des ouvrages.
1.14.3.1 Dispositions particulières
- Dénomination de la pierre :
- Pierre calcaire identique à la pierre utilisée sur l’édifice avec présentation d’échantillon pour validation de l’architecte.
- Taille manuelle des faces vues, Essais de convenance à soumettre à l'agrément de l'architecte.
- Mortier de pose : mortier bâtard 300 à 400 kg de liant par m3 de sable sec 0,08/5mm ou mortier de chaux 400 kg/m3.
- Jointoiement : constitution liant et dosage (dérogation à DTU 20.1) à l'aide d'un mortier de chaux CAEB proche de l'aspect du
mortier d'origine. Des échantillons seront présentés pour accord au Maître d'Oeuvre
- La profondeur du joint doit être comprise entre 3 et 5 cm et peut être garni 2 fois (fichage au mortier bâtard, puis finitions) avec
humidification avant mise en place du mortier
- largeur des joints : 0,5 cm maximum.
L’entrepreneur donnera au Maître d'Oeuvre les fiches techniques détaillées relatives aux matériaux, produits et techniques mis en
œuvre à l'issue des essais pour convenance et avant exécution.
Localisation :
- remplacement partiel des marches entre nef et chœur
1.14.4 Pose de marches en pierre vieille
- Exécution de semelle en BA avec coffrage et armatures.
- Toutes les manutentions des pierres depuis le lieu de stockage provisoire sur le chantier jusqu'au lieu d'emploi et toutes les
précautions pour éviter d'endommager les pierres lors des manutentions et de la pose.
- L'humidification des lits et joints avant pose.
- Le mortier de garnissage et de pose.
- éventuellement la façon de stries et joints pour l'adhérence du mortier de pose.
- La pose.
- Le jointoiement avec humidification avant mise en place du mortier après essais pour convenance.
- Le mortier de pose et jointoiement seront identiques à ceux décrits à l'article ci-avant.
Localisation :
- marches conservées entre nef et chœur
1.14.5 Nettoyage de marches
Nettoyage à l’eau et à la brosse douce.
Complément de nettoyage par gommage pour enlèvement des traces persistantes après le nettoyage à l’eau
Localisation :
- marches de l'estrade autel du chœur
Page 38 / 82
date : 23/01/2013
1.14.6 Rejointoiement sur marches vieilles en place
Dégarnissage des joints réalisé de manière à ne pas dégrader les arêtes des briques. Exécution à l’outil manuel et manutentions
des gravois dans l’attente d’enlèvement.
La profondeur moyenne du dégarnissage sera de 2 cm minimum.
Enlèvement des anciens ragréages au ciment.
L'ensemble compris manutentions des gravois résultants avec mise en dépôt pour enlèvement.
Reprise des ragréages au mortier de chaux avec armatures.
Le regarnissage sera exécuté avec humidification préalable.
Le rejointoiement sera réalisé à l'aide d'un mortier de chaux aérienne.
Des échantillons seront présentés pour accord de l'Architecte.
Patine d'harmonisation.
Localisation :
- marches de l'estrade autel du choeur
1.15 OUVRAGES DIVERS
1.15.1 Lavabo
Dépose du lave-mains existant, fourniture et pose de lavabo sur consoles inox en céramique blanche gamme moyenne du
commerce avec robinetterie chromé, compris mise en place avec raccordement sur réseaux d’alimentation en eau et d’évacuation.
Localisation :
- sacristie
1.15.2 Repose de mobilier
Transport et repose de mobilier réalisé par les services de la commune.
L'entreprise devra chiffrer en OPTION, la repose de mobilier comprenant:
- Récupération du mobilier depuis le lieu de stockage compris manutentions et transport jusqu’au lieu de pose
- Remise en place du mobilier à l’emplacement désigné par le maître d’œuvre avec dépoussiérage soigné.
Localisation :
OPTION N°1: transport et repose de mobilier dans le cas où la commune ne réalise pas cette prestation.
- bancs et chaises
- petits mobiliers divers
- chemin de croix
- grand tableau
1.15.3 Nettoyages
Après finition des plâtres et après exécution des raccords, tous les ouvrages qui n'auraient pas ou imparfaitement été protégés
seront parfaitement nettoyés. Dans le cas d'ouvrages en bois apparent, les protections devront être absolument efficaces, aucune
projection ni souillure n'étant tolérée.
Dès finition des travaux, les locaux dans lesquels le présent lot aura exécuté des travaux ainsi que ceux salis durant leur traversée
seront immédiatement nettoyés, les sols seront grattés et soigneusement nettoyés de tous déchets de plâtre.
Tous les déchets de plâtre et autres décombres en provenance des travaux seront sortis du bâtiment.
Page 39 / 82
date : 23/01/2013
Localisation :
- Pour l'ensemble de l'église.
1.15.4 Cheminement en combles à créer pour entretien (ligne de vie en platelage bois)
Réalisation de cheminement composé de bastaings en sapin traité fixé entre les fermes, Fourniture et pose de platelage en
panneaux d'aggloméré traité hydrofuge de 22 mm fixés par vis sur les bastaings.
Fourniture et pose de main courante sur un coté, réalisée en planche fixée sur potelets, fixés sur les bastaings
Localisation :
- combles de la nef et du choeur
1.15.5 Chargement et évacuation des gravois
Enlèvement, chargement sur camions, containers ou bennes, transport et déchargement vers centre de tri des déchets.
Le mode de métré des cubes de gravois seront calculés au mètre cube réel sans coefficient de foisonnement.
L’entrepreneur devra donc en tenir compte dans son prix unitaires.
Il est rappelé qu'aucun matériau n'est à enlever hors du chantier avant d'avoir été soumis à l'examen de l'architecte qui se réserve
la possibilité de conserver et faire entreposer les objets et matériaux qu'il estime susceptibles de réemploi.
Localisation :
- Tous les travaux provenant des déposes et démolitions des travaux décrits ci-dessus
Page 40 / 82
date : 23/01/2013
31 Auterive - Église de la Madeleine
2 LOT MENUISERIE
2.1 GENERALITES
2.1.1 Consistance des travaux
Les travaux du présent lot comprennent :
- D'une manière générale toutes les prises de mesures exactes nécessaires au bon dimensionnement des ouvrages et à leur bonne
implantation.
- La présentation à l'approbation du Maître d'Ouvrage et du Maître d'Oeuvre avant toute fabrication ou mise en œuvre de tous les
échantillons, modèles, profils d'ouvrages, de toutes natures, etc. et, s'il y a lieu, toutes les modifications nécessaire demandées par
le Maître d'Oeuvre ou le Maître d'Ouvrage jusqu'à complet accord de ceux-ci.
Les études, dessins de façonnage sur le chantier et de fabrication en atelier nécessaires à la mise en œuvre des ouvrages
métalliques
- La mise en œuvre de ces matériaux, comprenant l'usinage, l'assemblage en atelier, et l'application d'une couche primaire de
protection sur les éléments non enrobés dans les maçonneries ou non revêtus d'une protection spéciale.
- Le chargement à l'usine, le transport, le déchargement à pied d'œuvre et le stockage.
- Toutes manutentions, transports et main-d’œuvre pour la pose, le montage, le réglage et l'assemblage définitifs des ouvrages.
- La fourniture des engins échafaudages et appareils éventuellement nécessaires au montage.
- La fourniture et la pose des quincailleries, des systèmes de manœuvre, d'équilibrage, de guidage, de fermeture, de verrouillage.
- La fourniture et la pose des pattes de scellement des ouvrages du présent lot.
- La fourniture et la pose des chevilles, douilles, auto foreuses et autres systèmes de fixation non incorporés au gros œuvre, ainsi
que des taquets de calage.
- La fourniture en temps utile au Maître d'Oeuvre des dispositifs de fixation et tous éléments à incorporer ou à réaliser dans les
ouvrages (scellements, réservations) et à exécuter par le titulaire du lot n°1.
- Les ouvrages qui n'auraient pu être réalisés par le titulaire du lot n°1 du fait de la non fournitur e, en temps utile, des éléments
nécessaires.
- Les retouches de protection anticorrosion après montage.
- Le nettoyage et l'enlèvement de gravois et emballages après chaque intervention.
- Les remises en état éventuelles d'ouvrages ou parties d'ouvrages ayant subi des détériorations.
- La protection de ses ouvrages et matériaux pendant la durée du chantier et, notamment, lors du stockage de ceux-ci.
- Les protections liées à la sécurité des personnes et des biens en cours de travaux.
Lot N°2 - LOT MENUISERIE
Page 41 / 82
date : 23/01/2013
2.1.2 Documents et textes de référence
D'une façon générale, les matériaux employés pour les ouvrages, leur exécution, les conditions d'épreuves et d'essais seront
conformes aux spécifications des cahiers de prescriptions techniques générales du CSTB, aux dispositions des Normes
Françaises, aux instructions et recommandations des fournisseurs et d'une façon générale, à tous les règlements officiels.
En particulier, ils devront être conformes aux prescriptions :
DTU
DTU Intitulé
Normes
DTU 36.1
Menuiserie en bois
DTU 32.2
Construction métallique charpente NF P 22-202-1 et 2
DTU 34.1
Ouvrages de fermeture pour baies libres
DTU 39
Vitrerie NF P 78-201-1 et 2
DTU 51.3
Planchers en bois ou en panneaux dérivés du bois
DTU 59.1
Travaux de peinture des bâtiments NF P 74-201-1 et 2
NF P 23-201
NF P 25-201-1 et2
NF P 63-201-1 et 2
2.1.2.1 Autres textes à respecter
Règles professionnelles acceptées par l'AFAC concernant le présent lot.
Règles professionnelles concernant l'utilisation des mastics pour l'étanchéité des joints.
Règles UNPVF.
2.1.3 Marques de qualité
Pour tous les matériaux et fournitures entrant dans les prestations du présent lot, faisant l'objet d'une marque NF, d'un label ou
d'une certification AIMCC, l'entrepreneur ne pourra mettre en œuvre que des matériaux et fournitures titulaires de la marque de
qualité correspondante.
Ces marques de qualité devront être portées d'une manière apparente sur les matériaux et fournitures concernées.
Marque NF
Contreplaqués
NF-CTB-S : pour emploi en milieu sec.
NF-CTB-H : pour emploi en milieu présentant des risques d'exposition temporaire à l'humidité.
NF-CTB-X : pour emploi à l'extérieur.
NF-M1 et NF-M2 : concernant la réaction au feu.
NF-CTB-RH : pour emploi de panneaux MDF en intérieur présentant des risques d'humidifications.
Portes planes
Marque NF-SNFQ
Articles de quincaillerie et de ferrage.
Certification AIMCC
Page 42 / 82
date : 23/01/2013
Vantaux de portes planes : NF-CTB 01-07.
Blocs-portes intérieurs : NF-CTB 01-113.
Produits de traitement du bois : CTB-P+ 05.08.
Bois traités : CTB-B+ 05.07.
Panneaux de particules pour usages d'humidité temporaire : CTB-H 05.01.
Panneaux de particules pour usages en milieu sec : CTB-S 05.01.
Panneaux de contreplaqué pour emplois extérieurs : NF-CTB-X 01.06.
Articles de quincaillerie : NF-quinc. 01.08.
Serrures de bâtiment : A2P 20.01.
Labels et autres
FASTE : blocs-portes intérieurs – Classement des performances au feu, acoustiques, de stabilité et de perméabilité à l'air,
thermiques et à l'effraction.
ACERFEU : résistance au feu.
A2P 1 à 3* : système de prévention contre le vol et l'incendie.
CEKAL : vitrages isolants.
GTFI : produits de traitement ignifugé.
SNJF : matériau pour joints de calfeutrement.
EUROCLASSES : classement des matériaux selon leur réaction au feu.
2.1.4 Prestations à la charge du présent lot
Les prestations à la charge du présent lot comprendront implicitement :
- la fabrication en usine ou en atelier
- le transport à pied d'œuvre
- le coltinage et le montage ou la descente, s'il y a lieu
- la pose
- la fixation par tous moyens, compris tous calages, scellements, pisto-scellements, et toutes fournitures et accessoires nécessaires
- l'exécution de tous les joints nécessaires quels qu'ils soient, nécessaires pour garantir une étanchéité absolue pour les ouvrages
extérieurs
- la protection des ouvrages finis jusqu'à la réception
- l'enlèvement des protections et le nettoyage des ouvrages pour la réception
- les échafaudages nécessaires, le cas échéant,
et toutes autres prestations et fournitures nécessaires à la finition complète des ouvrages du présent lot.
Les travaux de vitrage comprendront implicitement :
- la fourniture des volumes, compte tenu des pertes pour chutes et déchets dont les prix tiennent compte, ainsi que tous risques de
casse inhérents à la pose
- la pose en feuillures et la fixation sur ouvrages de toute nature
- le dépoussiérage des feuillures au préalable ;
- la dépose des parcloses et la repose après pose des verres, le cas échéant ;
- le calage des volumes, compris fourniture des cales ;
- le masticage et le contre-masticage en mastic à l'huile de lin ou au mastic oléoplastique ou autres systèmes de mise en œuvre ;
- toutes les coupes droites, biaises et courbes ;
- toutes petites fournitures telles que pointes, cales, etc. ;
- le nettoyage des vitrages aux 2 faces après pose.
2.2 SPECIFICATIONS ET PRESCRIPTIONS TECHNIQUES
2.2.1 Fournitures et matériaux
Les fournitures et matériaux entrant dans les ouvrages du présent lot devront répondre aux conditions et spécifications suivantes :
Nature et qualité des bois massifs
Les bois utilisés pour les menuiseries faisant l'objet du présent lot devront répondre au moins aux classifications d'aspect et aux
caractéristiques technologiques et physiques précisées par les normes en vigueur
Humidité
Tous les bois seront pour l'usinage, amenés à l'état d'humidité compatible avec l'emploi considéré, soit (15 ± 2) %.
Page 43 / 82
date : 23/01/2013
Pour les éléments collés, l'humidité doit être abaissée à un taux permettant de garantir un collage satisfaisant, en général inférieur à
15 %.
Au départ du lieu de fabrication, le bois des menuiseries devra avoir un état hygrométrique au plus égal à 18 %.
Durabilité
Les bois utilisés pour les menuiseries extérieures devront présenter une bonne durabilité naturelle ou assurée par un traitement
reconnu efficace.
Les caractéristiques technologiques ci-après demeurent impératives, quel que soit le choix d'aspect.
Résineux
Les résineux devront présenter des cernes étroits et réguliers d'épaisseur moyenne inférieure ou égale à :
- 5 mm et une texture forte pour usages extérieurs
- 7 mm pour usages intérieurs.
Feuillus
Les feuillus à structure hétérogène (chêne, châtaignier, orme, etc.) devront présenter des cernes étroits et réguliers d'épaisseur
moyenne inférieure ou égale à 5 mm.
Les feuillus à structure homogène (hêtre, peuplier) devront présenter une structure douce et ne seront ni pelucheux, ni chanvreux.
Épaisseurs des bois massifs
Les épaisseurs finies des bois massifs ne devront en aucun cas être inférieures à celles indiquées au DTU 36.1 – Article 2.11, selon
qu'ils sont corroyés 1 ou 2 parements.
2.2.2 Nature et qualité des panneaux dérivés du bois
Les choix d'aspect, les caractéristiques physiques et les caractéristiques technologiques des panneaux dérivés du bois devront être
au moins égaux aux spécifications des DTU et répondre aux normes les concernant énumérées en tête du présent document.
Ferrages – Serrures – Quincaillerie
Les articles de ferrage et de quincaillerie devront répondre aux normes les concernant, cette conformité aux normes devra être
matérialisée par la marque NF – SNFQ poinçonnée par le fabricant.
Les serrures devront répondre aux normes visées ci-avant, et porter la marque NF – SNFQ – 1 ou A 2 P Serrures.
Fers et aciers
Les fers et aciers devront répondre aux normes NF et EN qui les concernent, du domaine ICS 77-140 (catalogue AFNOR).
Pour les constructions métalliques en acier, les matériaux et fournitures devront être conformes aux prescriptions du DTU 32.1 –
Chapitre II.
Tous les laminés, profilés, tubes, etc. devant être mis en œuvre seront de 1re qualité, liants, nerveux, sans aspérités, grique,
gerçure, brûlure ou autre défaut pouvant nuire à l'aspect ou à la qualité des ouvrages.
Alliage d'aluminium
Les alliages d'aluminium devront répondre aux normes NF et EN qui les concernent, du domaine ICS 77-140 (catalogue AFNOR).
Les tôles et profilés mis en œuvre seront en alliage AGS, de codification 6060 AGS T5 selon norme NF P 50-401.
Pour les constructions métalliques en alliage léger, les matériaux et fournitures devront être conformes au DTU 32.2 – Chapitre III.
Page 44 / 82
date : 23/01/2013
Visseries et petits accessoires
Ces fournitures devront répondre aux normes les concernant. Les visseries et autres seront toujours selon leur usage en alliage
léger, ou en acier cadmié ou inox.
Joints et garnitures souples
L'entrepreneur ne pourra mettre en œuvre que des joints titulaires du label SNJF.
Copie du compte rendu d'essais à l'air, à l'eau et au vent avec le classement AEV pour les menuiseries extérieures.
2.2.3 Protection des bois
Protection insecticide et fongicide
La protection insecticide et fongicide n'est pas obligatoire dans tous les cas.
L'entrepreneur aura toutefois implicitement à sa charge l'application d'un produit de traitement adapté, dans tous les cas où cette
protection est nécessaire selon spécification du DTU et normes :
- DTU 36.1 – Article 3.1
- norme NF P 23-305 – Annexe 2.
Couche d'impression
Le CCTP précise ci-après si une couche d'impression, une première couche de vernis ou une couche d'imprégnation, selon le cas,
est à appliquer sur les menuiseries par le présent lot, ou si le présent lot n'a aucune couche à sa charge.
Dans le cas où le présent lot doit appliquer une couche préparatoire en atelier sur les menuiseries, le produit employé devra être
compatible avec les couches de finition qui seront réalisées par l'entrepreneur de peinture.
L'entrepreneur du présent lot aura à prendre contact en temps voulu à ce sujet avec l'entrepreneur de peinture.
Dans le cas où aucune couche préparatoire n'est à appliquer sur les menuiseries en atelier par le présent lot, celui-ci devra
néanmoins appliquer une couche de protection sur toutes les parties d'ouvrages non accessibles après coup.
Toutes les pièces de ferrage et articles de quincaillerie, sauf ceux en métal traité ou métal non oxydable, devront être livrés par le
présent lot, munis d'une couche primaire de protection contre la corrosion.
2.2.4 Protection des ouvrages accessoires métalliques
Selon spécifications ci-après, au présent document, les éléments accessoires, renforts, etc. en métal ferreux seront traités contre la
corrosion.
2.2.5 Pièces à fournir par l’entrepreneur avec son offre
À l'appui de leur offre, les entrepreneurs devront obligatoirement joindre un dossier technique.
Ce dossier technique comprendra différents éléments :
Articles de ferrage et quincaillerie
- Nombre et disposition des dispositifs de rotation, ou de translation dans le cas de menuiseries coulissantes.
-Systèmes de manœuvre, de fermeture et de condamnation.
- Description, nature du matériau et type de finition de tous les articles de ferrage et de quincaillerie.
Avis Techniques
Copies des Avis Techniques pour tous les ouvrages qui y sont soumis.
Copies des labels ou certifications de qualité
Pour toutes les fournitures qui en font l'objet.
Page 45 / 82
date : 23/01/2013
2.2.6 Plans d’exécution
Les plans d'exécution des ouvrages seront à la charge de l'entrepreneur.
L’entrepreneur aura à sa charge, dans tous les cas, l'établissement des plans de fabrication et de mise en œuvre sur chantier.
Ces plans et dessins devront faire apparaître tous les détails de l'exécution, notamment :
- les largeurs des montants et traverses
- les formes et profils des éléments constitutifs, y compris ceux intégrant des bouches d'entrée d'air et autres grilles, le cas échéant
- l'emplacement, le nombre et la référence des articles de quincaillerie
- les détails d'assemblage des feuillures, parcloses, etc.
- les dimensions des feuillures et autres à réserver pour la pose
- les principes et détails de fixation
- le mode de calfeutrement
- les modèles et types de joints acoustiques
- les détails des habillages et couvre-joints,
- et tous autres renseignements utiles en fonction des particularités des ouvrages.
2.2.7 Dimensions des éléments constitutifs
Les sections et dimensions des éléments constitutifs des menuiseries indiquées ci-après au CCTP sont des dimensions minimales.
Ces sections et dimensions sont à vérifier par l'entrepreneur sur la base des critères ci-dessous, qui devra mettre en œuvre des
éléments de dimensions et sections plus importantes, si nécessaire.
Les sections et dimensions des éléments constitutifs des menuiseries devront être déterminées par l'entrepreneur.
Les sections et dimensions sont à déterminer pour chaque ouvrage en fonction notamment :
- des dimensions de l'ouvrage ;
- du type du ou des ouvrants ;
- du type et du nombre des ferrages et des fixations ;
- de l'utilisation de l'ouvrage ;
- des efforts à subir du fait de la fonction de l'ouvrage ;
- des orifices d'entrée d'air, grilles de ventilation ;
- de la position de l'ouvrage.
2.2.8 Echantillons
Avant toute commande, l'entrepreneur devra fournir les échantillons de tous les articles de ferrage et de quincaillerie qu'il envisage
de mettre en œuvre.
Pour les ouvrages fabriqués de grandes dimensions (huisseries, bâtis, portes, etc.), l'entrepreneur devra présenter les
documentations techniques des fournisseurs.
2.2.9 Eléments modèles
Pour tous les ouvrages dont le nombre d'éléments de même type ou de même principe est relativement important, le maître
d'œuvre aura la faculté de demander à l'entrepreneur la mise en place d'un élément à titre de modèle.
La fabrication de la série ne devra en aucun cas commencer avant approbation par le maître d'œuvre de l'élément modèle.
2.3 ACCESSOIRES DE MANŒUVRE – CLES - COMBINAISONS
2.3.1 Accessoires de manœuvre
L'entrepreneur du présent lot aura à livrer au maître d'ouvrage toutes les clés et accessoires de manœuvre nécessaires pour
l'utilisation normale des menuiseries, notamment :
- les clés pour les serrures ;
- les clés à carré pour les batteuses et autres ;
- etc.
Page 46 / 82
date : 23/01/2013
Nombre de clés à fournir pour toutes les serrures : il sera, sauf spécifications contraires ci-après, à fournir 3 clés.
L'entrepreneur du présent lot restera responsable de toutes ces clés jusqu'à la réception des travaux.
2.3.2 Règles d’exécution
L’exécution des ouvrages devra se faire dans les conditions précisées aux documents contractuels de référence visées ci-avant.
Sur les parements vus, les têtes de pointes et de chevilles métalliques doivent être chassées à une profondeur d'au moins 1 mm.
Sauf spécifications contraires ci-après pour les ouvrages vitrés, les vitrages simples ou les multivitrages seront posés par parcloses.
Celles-ci doivent être spécialement étudiées en vue de faciliter leur mise en place et leur dépose. Elles doivent être fixées par vis
inoxydables ou protégées contre l'oxydation, ou par clippage inoxydable.
Les parcloses seront toujours de même nature et présentation que les menuiseries sur lesquelles elles seront à poser.
Les parties mobiles, vantaux, etc. des menuiseries devront se mouvoir sans difficulté et joindre entre elles ou avec les parties,
dormants, etc. L'entrepreneur devra tenir compte de l'épaisseur des couches de peinture devant être appliquées sur les
menuiseries.
Pour la livraison des ouvrages (réception), l'entrepreneur devra vérifier le fonctionnement et la manœuvre de toutes les parties
mobiles, quincailleries et éléments de ferrage, afin de garantir la fermeture et l'ouverture parfaite de tous les ouvrants.
2.3.3 Pose et fixations
Les ouvrages seront posés avec la plus grande précision à leur emplacement exact. Toutes les précautions nécessaires à la pose
et au calage des différents éléments seront à prendre par l'entrepreneur pour leur assurer un aplomb, un alignement et un niveau
correct.
Les tolérances de pose des menuiseries précisées au DTU 36.1, articles 5.811, 5.822, 5.823, 5.824, 5.84 et 5.85 ne devront en
aucun cas être dépassées. Dans le cas contraire, les ouvrages devront être déposés et reposés correctement.
Les ouvrages seront calés et fixés avec soin, de manière à ne pas pouvoir se déplacer pendant l'exécution des fixations.
Au sujet de ces fixations, il est spécifié que :
- le mode de fixation proposé par l'entrepreneur ne devra en aucun cas entraîner des prestations supplémentaires pour les autres
corps d'état
- en aucun cas l'entrepreneur du présent lot ne sera fondé à demander un supplément de prix par suite de tel ou tel principe de
fixation qu'il n'aurait pas prévu.
La planéité des ouvrages devra répondre aux prescriptions du DTU 36.1, articles 5.86 et 5.882.
En tout état de cause, les principes de fixation envisagés par l'entrepreneur devront être soumis au maître d'œuvre pour
approbation, et ce dernier pourra demander à l'entrepreneur toutes modifications qu'il jugera nécessaires.
2.3.4 Habillages – Couvre-joints
Les prestations à la charge du présent lot comprendront implicitement la fourniture et la pose de tous habillages et couvre-joints
nécessaires pour réaliser une présentation et un aspect parfaits.
Ces éléments seront toujours de mêmes nature et aspect que les menuiseries au droit desquelles ils sont disposés.
2.3.5 Articles de ferrage - Quincaillerie
Les articles de ferrage et les quincailleries sont définis ci-après au présent document par un numéro de référence de la
nomenclature ci-après du présent article.
Avant toute commande, l'entrepreneur devra proposer à l'approbation du maître d'œuvre les modèles et type d'articles de ferrage et
de quincaillerie qu'il envisage d'utiliser.
Ces articles devront répondre aux spécifications ci-après.
Le maître d'œuvre aura toujours le droit de refuser les articles proposés s'ils ne répondent pas aux prescriptions et spécifications du
présent CCTP.
Tous les articles entrant dans le cadre du label devront être poinçonnés ou estampillés NF-SNFQ ou SNFQ.
Page 47 / 82
date : 23/01/2013
Les articles de ferrage et de quincaillerie s'entendent fournis et posés, compris :
- les entailles nécessaires dans le bois, les trous nécessaires pour scellement
- la fourniture et pose des vis et autres pièces de fixation
- les scellements pour les pièces à sceller.
Les dimensions et la force des articles de ferrage et de quincaillerie devront toujours être adaptées aux dimensions et poids des
ouvrages considérés, ainsi qu'à leur usage.
Toutes les serrures, batteuses, verrous et autres articles à gâche, comprendront toujours la ou les gâches correspondantes.
2.3.6 Protection contre la corrosion des ouvrages en métal ferreux
Sauf spécifications différentes au CCTP ci-après, les ouvrages en métal ferreux seront traités contre la corrosion par l’un ou l’autre
des procédés suivants, procédé précisé au CCTP ci-après.
Le traitement contre la corrosion à la charge du présent lot sera ensuite réalisé comme suit:
* Couche primaire antirouille
Avec traitement contre la corrosion par l’entrepreneur du présent lot comprenant :
- application en atelier d’une couche primaire inhibitrice de rouille – Epaisseur 50 microns
- révision sur chantier de cette couche primaire et exécution de raccords sur toutes les éraflures, marques, éléments de fixation et
de réglages, etc.
2.3.7 Protection contre la corrosion des ouvrages en alliage léger
Selon spécifications ci-après au présent CCTP, la protection contre la corrosion sera traitée par :
- anodisation répondant à la norme NF A 91-450, label EWAA-EURAS, avec garantie de bonne tenue de 10 ans :
- EWAA – Classe 15 pour milieu atmosphérique normal.
2.3.8 Coordination avec les autres intervenants
L'entreprise doit donner satisfaction sur les plans du fini, du fonctionnel et des qualités, définis par les cahiers des charges
exigentielles, les normes en vigueur, les devis descriptifs et les plans.
Pour ce faire, elle doit s'assurer de bonnes liaisons avec tous les autres composants qui constituent l'environnement de son action,
à savoir :
- Définir et s'assurer que la pose est effectivement possible dans les conditions prévues par lui et le Maître d'Oeuvre.
- Définir les solutions de continuité avec cet environnement et les produire en temps utile pour qu'elles soient effectivement
réalisées.
A ce titre, il lui faudra fournir toutes les études, tous les dessins de façonnage sur le chantier et de fabrication en atelier.
- Veiller à ne pas endommager les ouvrages des autres corps d'état dont la détérioration et les conséquences en découlant seraient
entièrement à sa charge.
- Réceptionner les supports et ouvrages exécutés par les autres corps d'état, et s'assurer avant exécution qu'ils sont aptes à
recevoir ses propres composants, qu'ils correspondent en qualité et en dimensions aux dispositions du projet arrêtées en commun,
et permettent une réalisation correcte de ses prestations.
- Réclamer, s'il y a lieu, les modifications jugées indispensables.
Il appartient à l'entreprise d'attirer, en temps utile, l'attention du Maître d'Oeuvre, sur les répercussions que peuvent avoir certains
travaux sur la marche générale du chantier, et de signaler, le cas échéant, les modifications qu'il conviendrait d'apporter aux
dispositions arrêtées pour les autres corps d'état.
Les erreurs, les imprécisions et les non concordances entre les plans, devront être signalées au plus tôt au Maître d'Oeuvre qui
fera, s'il y a lieu, les rectifications nécessaires.
L'entreprise reste responsable des erreurs et des modifications qu'entraînerait, pour tout corps d'état, l'inobservation de cette
prescription.
Page 48 / 82
date : 23/01/2013
Il est rappelé que l'entrepreneur devra prévoir la réalisation de certaines parties de son lot à des époques différentes, suivant
l'avancement des autres corps d'état prévus. En conséquence, l'entrepreneur devra prendre connaissance des CCTP de tous les
autres lots.
2.3.9 Spécifications techniques particulières
2.3.9.1 Assurabilité
Les solutions adoptées bénéficieront dans tous les cas d'une assurabilité au titre de la garantie décennale.
2.3.9.2 Exécution des ouvrages
Les ouvrages, leurs ensembles et différents constituants devront supporter et résister, sans déformation ni détérioration susceptible
de nuire à leur fonctionnement ou à leur conservation, aux utilisations, sollicitations, chocs et pressions exercés par des agents ou
personnes provenant de l'extérieur du bâtiment.
L'entrepreneur est tenu de faire toutes observations ou réserves s'il estime que la conception de certains ouvrages est incompatible
avec la bonne tenue dans le temps ou un fonctionnement parfait.
Il reste bien entendu que dans le cas d'augmentation des sections de bois (sans accord du Maître d'Oeuvre) et qu'elles qu'en soient
les raisons, il ne sera alloué à l'entrepreneur, de ce fait, aucune indemnité ou augmentation de son prix.
2.3.9.3 Trous et scellements
D'une manière générale, il sera préférable de réutiliser les trous de scellement existants.
Les trous, scellements, calfeutrement sont à la charge du titulaire du présent lot en coordination avec le lot n°1 pour l’élaboration du
mortier ou plâtre.
2.3.9.4 Travaux accessoires, stockage
Outre la fabrication et la pose des menuiseries et le réglage des jeux en cours de chantier, la prestation de l'entrepreneur comprend
toutes les fournitures et façons d'accessoires, nécessaires à l'exécution, suivant les règles de l'art, de tous les travaux prévus, sans
qu'il puisse prévaloir d'erreurs ou d'omissions au présent C.C.T.P., pour demander une majoration de son prix. Il est formellement
spécifié que les matériaux et ensembles fabriqués devront être stockés avec le plus grand soin. Les ouvrages ayant des
détériorations par suite d'humidité ou toutes autres causes seront refusés.
2.3.9.5 Contrôle, réception des travaux
L'entrepreneur devra une révision complète de tous les ouvrages avant réception.
Le contrôle et la vérification des menuiseries et de la quincaillerie seront exécutés conformément aux dispositions du cahier n° 173
extrait n° 18 du CSTB. Ils seront effectués :
- Avant la pose : en atelier ou sur le chantier et porteront sur la nature, la qualité, l'aspect et la fabrication.
- Après la pose : sur les menuiseries en place et porteront sur les ouvrages déjà contrôlés à la fabrication, les conditions de pose et
d'ouverture et de fermeture des parties mobiles, les habillages...
2.4 DESCRIPTION DES OUVRAGES
2.4.1 Dépose en démolition de menuiserie
- Descellement et décalfeutrement des bâtis.
- Dépose des éléments compris habillages.
- Chargement et évacuation des menuiseries et gravois vers les centres de traitement des déchets.
- Mise en place de protection provisoire à l’aide de panneaux en polycarbonate compris fixation et calfeutrement si le remplacement
n’est pas immédiat.
Localisation :
- fenêtres de la sacristie
- OPTION n°3: châssis entresol du clocher, fenêtre entre sol B1, fenêtre entresol B2
- OPTION n°4 porte intérieure entre A1 et escalier ESC1
Page 49 / 82
date : 23/01/2013
2.4.2 Dépose partielle de plancher bois
Dépose de plancher en démolition compris descente et mise en dépôt pour évacuation aux décharges.
Localisation :
OPTION N°3:
- en recherche sur plancher de l'entresol B1 à 50%
- en recherche sur planchers des étages du clocher à 20%
2.4.3 Fourniture de plancher
Fourniture de plancher en bois identique à l’existant bouveté. Planches corroyées et rabotées une face de grandes largeurs
irrégulières et d’épaisseur identique au lames de plancher existant.
Traitement aux produits fongicides et insecticides.
Localisation :
OPTION N°3:
2.4.4 Pose de plancher
Pose de plancher bouveté compris clouage sur poutres ou sur lambourdes. Toutes coupes et ajustements.
Localisation :
OPTION N°3:
2.4.5 Nettoyage de plancher
Nettoyage avec enlèvements des fientes de pigeons et brossage des planchers avec aspiration des poussières.
Manutentions et évacuation des gravois aux centres de tri et valorisation des déchets.
Localisation :
OPTION N°3:
- tous planchers étages entresol, combles et clocher
2.4.6 Réfection de lambris
Comprenant :
- Fourniture et façon de lambris en chêne à panneaux assemblés dans montants et travers moulurés, cimaise moulurée et plinthe
modèle XIXème, comprenant:
- Profils et moulures au choix de l'architecte. Confection de fers spéciaux. Assemblage à coupe d'onglet à la moulure.
- Manutentions et toutes sujétions d'assemblages avec ajustement.
- Transport des éléments jusqu’au lieu de pose.
- Toutes les manutentions nécessitées par le projet
- Pose des lambris compris assemblages.
- La fourniture et la pose d’une ossature en chêne traité compris fixation par vis en acier inox à tête fraisée sur trous chevillés au
plomb.
- Les ajustements pour repose sur support.
- La fourniture et pose d’accessoires.
- Fixation des éléments sur ossature par vis en inox à têtes bouchonnées en bois de fil ajusté compris percement d’avant trous.
Page 50 / 82
date : 23/01/2013
Localisation :
- restitution de lambris bois du choeur
2.4.7 Plinthes
Fourniture et pose de plinthe en sapin de 15 cm de haut moulurée avec vide de 10 mm entre le sol et le bas de la plinthe pour
création de ventilation.
- Profils des moulures à présenter à l’architecte avant la mise en fabrication.
Mise en teinte et vernis à la charge du présent lot avant la pose des plinthes
Localisation :
- sacristie
2.4.8 Fenêtres à deux vantaux
Fourniture et pose de fenêtres à deux vantaux en bois exotique à peindre, ouvrant à la française avec petit bois moulurés, suivant
plans et comprenant :
- Bâtis dormants et châssis avec petit bois.
- jet d'eau avec larmier.
- Pièce d'appui avec gorge.
- Trous de buée.
- L'ensemble assemblé à la main à coupe d'onglet.
- Impression une couche.
- Étanchéité périphérique entre maçonnerie et menuiserie au moyen d'un cordon mastic dito ci-avant.
- Fourniture et pose d'un joint d'isolation avec chambre de décompression entre les ouvrants et les dormants.
- Fourniture et pose des ferrages du commerce en fer forgé des Forges de Signa ou équivalent compris présentation, tracé de
répartition, percements et entailles nécessaires, réglage des jeux, (paumelles, crémone, pattes de scellement).
- Fourniture et pose de couvre-joints,
- Fourniture et pose de vitrage en verre en verre feuilleté gamme CLASSIQUE Forte isolation réf : VR 22.05 de chez VAN
RUYSDAEL ou équivalent de 7.5 mm d’épaisseur compris cales, joint d’étanchéité, Masticage extérieur suivant prescriptions du
fabricant.
- Caractéristique du verre :
- valeur Ug : 3.3 W/m².K
- isolation acoustique : 33 dB
- sécurité : P2a
- facteur lumineux TI : 75 %
- facteur solaire Te : 71 %
- réflexion UV 99 %
- Poids : 18 kg/m²
- Le scellement et calfeutrement est à la charge du présent lot.
Localisation :
- OPTION n°3: fenêtre entre sol B1, fenêtre entresol B2
2.4.9 Châssis
Fourniture et pose de châssis en bois exotique à peindre ouvrant à la française suivant plans, comprenant :
- Bâtis dormants et châssis avec petit bois suivant le cas.
- Jet d'eau avec larmier.
- Pièce d'appui avec gorge.
- Trous de buée.
- L'ensemble assemblé à la main à coupe d'onglet.
- Impression une couche.
- Étanchéité périphérique entre maçonnerie et menuiserie au moyen d'un cordon mastic dito ci-avant.
- Fourniture et pose d'un joint d'isolation avec chambre de décompression entre les ouvrants et les dormants.
- Fourniture et pose des ferrages neufs de fabrication spéciale en fer forgé des forges de Signa compris présentation, tracé de
répartition, percements et entailles nécessaires, réglage des jeux (paumelles, pattes à scellement et targettes).
- Fourniture et pose de couvre-joints,
Page 51 / 82
date : 23/01/2013
- Fourniture et pose de vitrage en verre en verre feuilleté gamme CLASSIQUE Forte isolation réf : VR 22.05 de chez VAN
RUYSDAEL ou équivalent de 7.5 mm d’épaisseur compris cales, joint d’étanchéité, Masticage extérieur suivant prescriptions du
fabricant.
- Caractéristique du verre :
- valeur Ug : 3.3 W/m².K
- isolation acoustique : 33 dB
- sécurité : P2a
- facteur lumineux TI : 75 %
- facteur solaire Te : 71 %
- réflexion UV 99 %
- Poids : 18 kg/m²
- Le scellement et calfeutrement est à la charge du présent lot.
Localisation :
- OPTION n°3: cinq châssis entresol du clocher
2.4.10 Fourniture et pose de porte intérieure à un vantail
Fourniture et pose de porte pleine à un vantail, comprenant:
- Bâti dormant avec joints d'étanchéité encastré dans feuillures
- Vantail proprement dit avec cadre périphérique, cours de planches verticales assemblés à rainures et languettes, fixées sur le
cadre à l'aide de vis.
- Fourniture et pose de charnières à entailler
- Fourniture et pose de doubles poignées de tirage en acier forgé du commerce
- Fourniture et pose de serrure à mortaiser compris fourniture de 3 clés et un passe
- Impression des bois avec une peinture stabilisation de tanin avant la pose sur le bâti, deux faces du vantail et chants
- Pose de la porte y compris ajustement et calfeutrement entre la cloison et le bâti y compris couvre-joints et habillages nécessaire.
Localisation :
- OPTION N°4 : entre salle A1 et escalier ESC1
2.4.11 Révision de cloison
Révision de cloison bois existante comprenant:
- Brossage et nettoyage général
- Découpes pour mise en place de la nouvelle porte
- Dépose et remplacement partiel de lames de parement
- Renfort de l'ossature en sapin suivant nécessité.
- Complément de cloison pur intégration de portes de placard sous l'escalier.
- Traitement des bois vieux aux produits fongicides et insecticides par pulvérisation jusqu'à saturation
Localisation :
- OPTION N°4: cloison entre A1 et escalier Esc1
2.4.12 Révision de portes intérieures
L'opération comprend :
- Le réglage des jeux (les organes de verrouillage doivent assurer l'immobilisation parfaite des ouvrants et empêcher toute vibration
en position fermée).
- La consolidation des pièces de bois détériorées en retenant autant que possible des techniques de reprise mettant en œuvre un
bois similaire à celui en place.
- Le refixage autant que nécessaire des quincailleries, préalablement nettoyées et huilées.
- Les quincailleries hors d'usage ou manquantes seront remplacées ou complétées par des modèles identiques à ceux en place.
- Chaque élément ayant un jeu excessif sera étanché à l'air au moyen de joint silicone à former sur place.
-- Remplacement de serrure par serrure de sûreté avec fourniture de 3 clés et un passe
Localisation :
- Option n° 3 : portes intérieures de l'entresol e t étages du clocher suivant plan
- Option n° 7 : portes intérieures et portes de pl acard de l'église suivant plan
Page 52 / 82
date : 23/01/2013
2.4.13 Restauration de portes intérieures
Comprenant :
- Récupération de la porte depuis le lieu de stockage.
- Dépose des ferrages en conservation
- Décapage des anciennes peintures à l’aide décapant gélifié
- Mise en œuvre de cadre dormant avec soins au droit des peintures à conserver
- Dépose des capitonnages existants
- Réparation de l’ouvrant avec reprise en bois neuf y compris désassemblage et réassemblage nécessaire.
- réfection des capitonnages cloués à l'aide de clous tapissier sur l'ouvrant
- Consolidation des bois altérés superficiellement
- L’impression à une couche
- La repose des quincailleries préalablement nettoyées et huilées avec remplacement à la demande par des modèles identiques ou
équivalent.
- Remplacement de serrure par serrure de sûreté avec fourniture de 3 clés et un passe.
- Transport de l’atelier jusqu’au lieu de pose cis manutentions et protections
- La pose de la porte compris bâti avec mise en jeu et ajustements
Localisation :
- Portes capitonnées entre A1 et A17
- Porte du Sas d'entrée
2.4.14 Révision de porte extérieure
Restauration en place de porte extérieure, comprenant :
- Réparation des ouvrants avec reprise en bois neuf de la partie basse des ouvrants compris dépose et repose des ouvrants suivant
nécessité pour l'assemblage.
- L’impression à une couche des bois neufs
- La révision des quincailleries nettoyées et huilées avec remplacement à la demande par des modèles identiques ou équivalent.
- Révision ou remplacement de serrure.
Localisation :
- porte sur rue salle A1
2.4.15 Restauration en place de portail
Restauration en place de portail, comprenant :
- Réparation des ouvrants avec reprise en bois neuf de la partie basse des ouvrants avec toutes sujétions de découpes
d'assemblages sur la partie existante
- Complément de bois neuf pour amélioration de l'étanchéité au niveau du battement.
- L’impression à une couche des bois neufs
- La révision des quincailleries nettoyées et huilées avec remplacement à la demande par des modèles identiques ou équivalent.
- Révision de la serrure existante.
Localisation :
- portail d'entrée façade Ouest
2.4.16 Révision de confessionnal
Restauration de confessionnal en place comprenant :
- Nettoyage et époussetage de l’ensemble des boiseries
- Désassemblage et déchevillage partiel des éléments
- Remplacement et complément de pièces en chêne de 1er choix suivant inventaire des reprises ( plancher, marches, partie basse
des façades et cloisons, etc.) à la charge de l’entreprise suivant état des boiseries constatés sur place avant le remise de son offre.
Toutes sujétions d’assemblages entre les bois neuf et les bois anciens.
- Traitement aux produits fongicides et insecticides par badigeonnage et par injection au revers des boiseries.
Page 53 / 82
date : 23/01/2013
• Le mode de traitement et type de produits utilisés seront conformes aux prescriptions du DTU 31.1 (article 4.1) complétées et
modifiées par (l’article 5.6) du fascicule technique « charpente bois ».
- Bouchement des fissures ou gerces à l’aide de résines adaptées
- Dépose et reprise du plancher avec changement des lames vétustes.
- Révision et remise en jeu du vantail de la porte avec remplacement et complément de ferrages à la demande par des modèles
identiques à ceux en place.
- L’ensemble compris manutentions et toutes sujétions d’assemblages entre les bois vieux conservés et les bois neufs, rechevillage.
- Renforcement des bois altérés superficiellement par application de résine époxydique ou tout autre moyen avec essais de
convenance à soumettre à l’agrément de l’architecte.
- Mise en teinte des bois neuf pour harmonisation avec les bois existant.
- Encaustiquage et lustrage de finition.
Localisation :
- OPTION N°2 : confessionnal chapelle A9
2.4.17 Restauration de mobilier de la sacristie
Dépoussiérage à l’aide de brosse, chiffon doux et aspiration des poussières
Application de produits fongicides et insecticides par badigeonnage.
- Remplacement d’éléments abîmés en bois traité d’essence identique à l’existant compris coupe et assemblage avec les parties
conservées.
- Profils identiques à l’existant compris prise de gabarit. Confection de fers spéciaux.
- L’ensemble compris manutention et toutes sujétions d’assemblages entre les bois vieux conservés et les bois neufs, rechevillage.
- Révision et remplacement à l’identique des pièces de serrurerie suivant nécessité.
- Les ajustements et remise en jeu
- La fourniture et pose d’accessoires
- Cirage à plusieurs couches avec lustrage
Localisation :
OPTION N°2: portes des armoires de la sacristie
OPTION N°2 : meuble bas de la sacristie (sans dépose )
2.4.18 Révision des volets intérieurs
Comprenant :
- la dépose des volets
- Le décapage aux produits spéciaux.
- La pose des volets avec ajustages et mise en jeu
Localisation :
- volets de la sacristie
2.4.19 Création de portes de placards
Réalisation et pose de portes de placard en sapin, comprenant:
- Bâti dormant
- Vantaux proprement dits avec cadre périphérique, cours de planches verticales assemblés à rainures et languettes, fixées sur le
cadre des vantaux à l'aide de vis.
- Fourniture et pose de charnières à entailler
- Fourniture et pose de doubles poignées de tirage en fer forgé du commerce
- Fourniture et pose de verrou haut et bas en fer forgé du commerce
- Fourniture et pose de serrure à mortaiser compris fourniture de 3 clés et un passe
- Impression des bois avec une peinture stabilisation de tanin avant la pose sur le bâti, deux faces du vantail et chants
- Pose des portes du placard y compris ajustement et calfeutrement entre la cloison et le bâti y compris couvre-joints et habillages
nécessaire.
Localisation :
- OPTION N°4: sous escalier 1, salle A1
Page 54 / 82
date : 23/01/2013
2.4.20 Restauration de grilles
Restauration de grilles en place, comprenant:
- Vérification et réfection des soudures défectueuses
- Redressement éventuel de fers
- Brossage et enlèvement des traces de rouilles
- Révision des ferrages pour remise en jeu
- Dépose, révision et repose de serrure
- Application de traitement anticorrosion sur l'ensemble
Localisation :
- grilles de la chapelle St Philomène entre chapelle et nef, entre chapelle A5 et chapelle A4
2.4.21 Fourniture et pose de parquet traditionnel sur lambourdes
Fourniture et pose de parquet traditionnel cloué sur lambourdes, comprenant :
- Fourniture et pose de lambourdes en chêne de pays compris calage au mortier et interposition d’un isolant mince interposé entre
la lambourde et le support. Délardement pour arase du plancher.
- Fourniture de lames larges de parquet bouvetées en chêne de 1er choix de 140 mm de large x 21 mm d’épaisseur
- Traitement des bois aux produits fongicides et insecticides
- La mise en teinte et le traitement par vitrification sera réalisé en usine.
- Pose de lames de parquet avec clouage en « pince » dans les languettes suivant la pose traditionnelle.
Localisation :
- sacristie A10
- travée droite du choeur (hors zone de plancher chauffant)
2.4.22 Remplacement d'estrade
Dépose de l'estrade existante sans conservation compris manutentions et évacuation au centre de tri et valorisation des déchets.
Fourniture et pose d'estrade en chêne de choix, comprenant:
- Fourniture de solives de 12 cm de haut disposés tous les 40 cm entre axes
- Fourniture de plancher bouveté avec lames de 14 mm et 21 mm d'épaisseur, façon de bordures avec coupes d'onglet dans les
angles et nez débordants avec arêtes arrondies
- Fourniture de contre marche en planches de 21 mm d'épaisseur avec coupe d'onglet dans les angles
- Pose des solives avec mise en place d'isolant mince entre les solives et le sol
- Pose de des lames de planches avec bordures clouées sur les solives
- Pose de contremarches clouées sur les solives aux 4 cotés
- Mise en teinte, cirage à la cire d'abeille et lustrage de finition
Localisation :
- estrade devant l'orgue chapelle A8
2.4.23 Restauration de l'ensemble des escaliers
Restauration en place des escaliers bois, comprenant:
- Nettoyage et dépoussiérage de l'ensemble
- Remplacement des marches et contremarches défectueuses
- Renfort des limons avec mise en place de pièces bois ou de platines métalliques
- Traitement des bois aux produits fongicides et insecticides par pulvérisation à saturation
- Encausticage des bois
Page 55 / 82
date : 23/01/2013
Localisation :
- OPTION n°3: ensemble des escaliers de l'église sui vant plans
2.4.24 Nettoyage du mobilier
Dépoussiérage à la brosse douce et au chiffon
Cirage à la cire d'abeille teintée, lustrage de finition
Localisation :
OPTION N°2: ensemble du mobilier de l'église
2.4.25 Fourniture et pose de parquet au dessus de plancher chauffant
Fourniture et pose de poutres en sapin du Nord posé sur dallage béton pour renfort sous le parquet bois sous appui de l’autel et
ambon et pupitre en marbre
Fourniture et pose de parquet traditionnel cloué sur cadre préfabriqué du plancher chauffant posé par l'électricien, comprenant :
- Fourniture de lames larges de parquet bouvetées en chêne de 1er choix de 140 mm de large x 21 mm d’épaisseur
- La mise en teinte et le traitement par vitrification sera réalisé en usine.
- Pose de lames de parquet avec clouage en « pince » dans les languettes suivant la pose traditionnelle.
- Pose de bordure en périphérie de l'autel en marbre de la travée droite avec coupe d'onglet dans les angles et façon de joints creux
pour éclairage suivant détail.
Localisation :
- zone de plancher chauffant travée droite du choeur
- zone plancher chauffant sous les bancs de la nef
Page 56 / 82
date : 23/01/2013
3 LOT VITRAIL
3.1 GENERALITE
3.1.1 Objet des travaux
Le présent marché concerne :
La restauration des vitraux de la nef et des bas cotés
La restitution de vitraux de l'oculus de la voûte chapelle A5
3.1.2 Documents techniques contractuels
Chapitre I, II, III et IV du fascicule technique Vitrail édité par le Ministère de la Culture et de la Francophonie (Livre III chapitre IX
3.1.3 Échafaudages
Les échafaudages sont prévus par le maçon avec mise à disposition au maître verrier (intérieur et extérieur)
3.2.1 Dépose de raquettes de protection
Dépose en démolition des protections grillagées compris descellement des pattes de fixation. , toutes manutentions Chargement et
évacuation vers les centres de traitement des déchets.
Localisation :
- raquette existante des baies
3.2.2 Dépose en conservation de panneaux de vitraux
Comprenant :
- Toutes les précautions pour ne pas endommager les panneaux (casses de verre, altération des grisailles...).
- Repérage des armatures mobiles (emplacement des feuillards) et leur marquage.
- Toutes les manipulations des panneaux pour descente au sol et rangement.
- Numérotation des panneaux selon les indications des pièces graphiques.
- Enlèvement des calfeutrements.
- Enlèvement des solins de mastic sur armature métallique ou châssis bois.
- Dépose des armatures mobiles vergettes, clavettes, feuillards sans réemploi.
- Dépose de panneaux de vitrail.
- Dessoudage des têtes d'attaches avant transport.
- Evacuation des gravois au centre de tri et valorisation des déchets
Localisation :
- Panneaux des baies de la nef et des bas cotés suivant plan y compris salle A4
Lot N°3 - LOT VITRAIL
Page 57 / 82
date : 23/01/2013
3.2.3 Manutentions, protections et transport des panneaux
Comprenant :
- Toutes précautions (protection, emballage) pour éviter d'endommager les panneaux au cours des manutentions et du transport.
- Mise en place sur portoirs arrimés avec calage et isolation des panneaux.
- Frais de transport et d'assurance.
- Protection des panneaux pour le transport.
Localisation :
- tous les panneaux déposés en conservation
3.2.4 Protections provisoires
Fourniture, façon et pose de protection provisoire en polycarbonate sur l’emplacement des vitraux en utilisant les armatures
existantes.
Pose avec calage en partie basse.
Calfeutrement périphérique assurant l’étanchéité.
Localisation :
- baie chapelle A9
- baie chapelle A13
- baie chapelle A17
- baies local A4
- baies hautes de la nef
3.2.5 Présentation des panneaux
Toutes précautions de manipulations et manutentions des panneaux pour présentation sur table lumineuse ou devant verrière.
Toutes manipulations pour rangement dans la chambre forte après présentation.
Pour photographie avant restauration.
Pour photographie après restauration.
Localisation :
- Tous les panneaux déposés
3.2.6 Nettoyage de panneaux non dessertis par trempage
Comprenant :
- Vérification systématique, de l'état d'adhérence de la grisaille sur les deux faces avant intervention et en cours de travail.
- Nettoyage à l'éponge humide avec complément avec application de compresse humide additionné de produits spécifiques suivant
état des grisailles
Localisation :
3.2.7 Compléments de zones lacunaires
Comprenant :
- Toute recherche préalable de composition, de coloration et de dessin.
- Présentation d’échantillons au maître d’oeuvre pour approbation avant réalisation définitive.
- Fourniture et façon des pièces de complément en verre antique en harmonie avec l’existant.
- Peinture avec grisailles et cuisson de couleur identique aux pièces d’origine.
Le maître verrier s’inspirera du style de pièces de façon que la pièce neuve ne se distingue pas des pièces anciennes.
La mention de la date de restauration sera gravée à la pointe sur un trait de grisaille.
Localisation :
- Compléments au droit des lacunes des panneaux des baies de la nef et des bas cotés
Page 58 / 82
date : 23/01/2013
3.2.8 Remise en plombs partielle
L’opération, comprenant :
- Dessoudage des têtes d'attache.
- Dessertissage soigneux, pour éviter toute casse de pièce de verre.
- Nettoyage des rives de pièces des résidus de mastic.
- Ressertissage avec la fourniture des plombs.
-Toutes les soudures nécessaires.
- Fourniture des plombs d'attache.
- Pose des plombs d'attache identique à l'existant.
Localisation :
- Réfection partielle des plombs des panneaux déposés en conservation
3.2.9 Masticage de panneaux
- Fourniture et l'application soignée du mastic à l'huile de lin au pinceau sur les 2 faces pour les pièces neuves et en raccord sur les
pièces existantes.
- Toutes précautions pour éviter d'altérer la surface des verres.
- Nettoyage précautionneux des surplus de mastic après l'opération.
Localisation :
3.2.10 Création de vitraux en harmonie avec les vitraux existants
Création de vitraux assortis aux panneaux anciens :
- Prise de mesures et gabarits sur place.
- Toute recherche de composition de coloration de la verrière (à définir avec l’architecte).
- Tous tracés et réalisation de cartons, cartons de coupe et calques d'assemblage nécessaires.
- Présentation d'échantillons de verres au maître d'œuvre.
- Fourniture des verres calibrés en verre antique tous clairs et moyen et la coupe.
- Peinture d'émaux ou grisaille sur les verres suivant dessin à présenter à l'architecte pour validation avant réalisation.
- Fourniture des plombs et le sertissage avec soudures et contre-soudures.
- Présentation d'un panneau d'essai correspondant avec mise en place sur le chantier.
- Fourniture et la pose des attaches.
- Masticage aux deux faces et tous nettoyages nécessaires des résidus de mastic.
- Traitement de surface des pièces.
Localisation :
- oculus voûte chapelle A4
3.2.11 Mise en peinture des armatures anciennes
Décapage des fers : décapage par tous moyens pour enlèvement des anciennes peintures adhérentes et toutes traces de rouille.
Traitement anti-rouille à 2 couches
Application de 2 couches de peinture de finition satinée à base de résines acrylique en phase aqueuse résistante aux UV. Couleur
au choix de l’architecte.
Localisation :
- toutes les armatures des baies de la nef et des bas cotés
3.2.12 Fourniture de vergettes
Fourniture de vergettes en fer rond diamètre 8 mm compris peinture antirouille à 2 couches après décalaminage soigneux.
Application de 2 couches de peinture de finition satinée à base de résines acrylique en phase aqueuse résistante aux UV. Couleur
au choix de l’architecte.
Localisation :
- en complément des vergettes déposées en conservation
Page 59 / 82
date : 23/01/2013
3.2.13 - Pose de panneaux restaurés
Comprenant :
- Toutes précautions au cours des manipulations pour éviter la détérioration des panneaux.
- Toutes précautions pour éviter de salir ou d'endommager les ouvrages avoisinants.
- Toutes sujétions de montage.
- Mise en place des panneaux dans l’armature à bain de mastic.
- Pose des vergettes compris traitement anti corrosion et deux couches de laque glycérophtalique.
- Fixation des attaches sur les vergettes en rosette.
- Pose de solins de mastic butyl sur armatures.
- Révision des cadres métalliques des baies salle A4
Localisation :
- Tous panneaux restaurés de la nef et des bas cotés
3.2.14 Pose de panneaux neufs
Comprenant :
- Toutes précautions au cours des manipulations pour éviter la détérioration des panneaux.
- Toutes précautions pour éviter de salir ou d'endommager les ouvrages avoisinants.
- Toutes sujétions de montage.
- Mise en place des panneaux dans le chevêtre de la voûte.
- Pose des vergettes compris traitement anti corrosion et deux couches de laque glycérophtalique.
- Fixation des attaches sur les vergettes en rosette.
Localisation :
- oculus voûte chapelle A4
3.2.15 Calfeutrement au mortier
Comprenant :
- Toutes précautions pour éviter d'endommager les ouvrages avoisinants.
- Calfeutrement au mortier de chaux grasse CAEB aux 2 faces à soumettre à l'agrément de l'Architecte.
3.2.16 Dossier documentaire
- A prévoir en 3 exemplaires et un fichier informatique format dwg
- Prise de vue.
- Fourniture des épreuves couleur et leur présentation selon les indications du fascicule technique.
- Fourniture des attachements figurés.
Localisation :
Pour l'ensemble des vitraux restaurés
3.2.17 Fourniture et façon de protections grillagées neuves
Fourniture, façonnage de panneaux grillagés composés d'un cadre en laiton avec traverses et montants diamètre 16 m/m compris
cintrage et soudures. Fourniture et pose de grillage en laiton à simple torsion sans picots (maille carrée 15 mm x 15 mm fil 1.2 mm)
compris couture et bouclage des mailles à la pince.
Localisation :
- pour baies de la nef et des bas cotés
3.2.18 Pose de protections grillagées
Pose de panneaux grillagés compris transport manutention. Pattes laiton pour scellement dans les joints.
Localisation :
- pour baies de la nef et des bas cotés
Page 60 / 82
date : 23/01/2013
3.2.19 Fourniture et façon de protection grillagée pour baies hautes du clocher
Fourniture, façonnage de panneaux grillagés composés d'un cadre en laiton avec traverses et montants diamètre 16 m/m compris
cintrage et soudures.
Fourniture et pose de grillage en laiton à simple torsion sans picots (maille carrée 15 mm x 15 mm fil 1.2 mm) compris couture et
bouclage des mailles à la pince.
Localisation :
- baies hautes du clocher
3.2.20 Pose de protections grillagées des baies du clocher
Pose de panneaux grillagés compris transport manutention. Pattes laiton pour scellement dans les joints.
Localisation :
- baies hautes du clocher
Page 61 / 82
date : 23/01/2013
4 LOT ELECTRICITE
4.1 OBJET DE L’ETUDE
Le présent devis descriptif a pour but de définir les conditions dans lesquelles seront exécutées les installations de :
- Electricité courants forts
- Eclairage des locaux
- Sonorisation
- Chauffage électrique
4.2 GENERALITES
4.2.1 Définition des travaux
L'entrepreneur soumissionnaire est tenu de se conformer strictement aux indications de marques, de qualités précisées dans le
CCTP.
Le Maître de l'Ouvrage et le Maître d'Oeuvre auront ainsi toute facilité pour juger les offres des différents concurrents sur une base
identique pour tous les Entrepreneurs soumissionnaires.
Néanmoins, chaque Entrepreneur soumissionnaire pourra établir les variantes qu'il jugera nécessaires pour tenir compte des
marques de matériels qu'il préconise lui-même habituellement, mais de qualité supérieure ou égale à celle des matériels indiqués.
4.2.2 Prescriptions particulières
Les Entrepreneurs remettront à l'appui de leur offre un dossier comprenant
leur devis quantitatif - estimatif des travaux en conformité avec le cadre annexé et complété.
Ils seront tenus de vérifier les quantités données à titre indicatif et resteront responsables des quantités retenues.
4.2.3 Pièces à remettre par l’adjudiciaire
Dès que la commande des travaux lui aura été signifiée, l'Adjudicataire aura à remettre dans les meilleurs délais les pièces
suivantes :
- plans donnant les réservations (4 exemplaires),
- échantillon du matériel proposé,
- notices techniques des systèmes particuliers,
- encombrement des différents tableaux et matériels.
Etudes
L'Entrepreneur a à sa charge, les études et plans d’exécution.
Par ailleurs, la position définitive de l'appareillage (prises de courant, interrupteurs, luminaires, sorties de câble) sera examinée
avec le Maître de l'ouvrage, les plans annexés étant donnés à titre indicatif.
Ces plans complémentaires seront dans tous les cas soumis à l'approbation du Maître d'Oeuvre avant toute exécution.
Lot N°4 - LOT ELECTRICITE
Page 62 / 82
date : 23/01/2013
4.2.4 Etendue des études
II est rappelé à l'Entrepreneur du présent lot :
- qu'il à l'entière responsabilité de la vérification qualitative et quantitative des diverses installations,
- qu'il a l'entière responsabilité de son prix qui doit comprendre, outre toutes les installations proprement dites, les diverses
sujétions de toutes sortes les accompagnants, et ce, pour des installations parfaites et en complet état de fonctionnement.
L'Entrepreneur devra se rendre sur place pour évaluer les difficultés de mise en œuvre dans l'existant. En aucun cas, il ne pourra
se prévaloir d'un manque de connaissance de l'état des lieux.
4.2.5 Plan de récolement
A la fin du chantier, l'Entreprise devra remettre au Maître d'Oeuvre, trois jeux de plans, dont un sur contre-calque conforme à la
réalisation.
Il devra également remettre en deux exemplaires une notice de fonctionnement et d'entretien.
4.2.6 Coordination gros œuvre
a/ réservations trous.
Tous les trous prévus pour le passage des canalisations, l'encastrement d'appareillage, devront être communiqués au lot n°1
Maçonnerie.
Il sera tenu de vérifier les réservations exécutées sur sa demande, et sera rendu responsable des erreurs qui se révéleraient
tardivement et qui nécessiteraient l'exécution de travaux supplémentaires.
Aucun trou, percement, saignée, ne sera exécuté sans l'avis du Maître d'Oeuvre.
Les cotes d'implantation et les dimensions des réservations destinées au présent lot seront vérifiées sûr place par les intéressés,
afin d'éviter toutes contestations ultérieures.
En cas de retard dans la transmission de ses plans de réservation,
L’Entrepreneur du présent lot et lui seul, supportera les frais de percement retardés ainsi que leur conséquence directe ou
indirecte.
b/ fourreaux
Tous les fourreaux encastrés dans les murs anciens sont à la charge du présent lot, ils seront placés dans les saignées réalisées
par le maçon. Il est donc demandé aux deux entreprises une parfaite coordination pour le tracé et implantation de ces gaines.
Les rebouchages des saignées sont à la charge du lot maçonnerie.
Toutes les canalisations qui traversent des murs, cloisons ou dallages doivent être protégées par des fourreaux en tube plastique
rigide de diamètre approprié.
La traversée de parois coupe-feu nécessitera une protection particulière en accord avec l'organisme de contrôle.
Les fourreaux de traversées des planchers dépasseront d'au moins 0,05 sur le niveau fini supérieur des planchers.
Les fourreaux ne doivent être ni détruits, ni flués sous l'action de la température ou des charges apportées par les canalisations.
c/ peinture et repérages.
*traitement anti-rouille.
Toutes les parties de l'installation en métaux ferreux non galvanisés ou non revêtus de peinture émaillée d'usine, et notamment
les colliers, gaines, enveloppes diverses, doivent subir un traitement anti-rouille soit chez le constructeur, soit sur le chantier avant
pose ou immédiatement après (couche de peinture anti-rouille).
Page 63 / 82
date : 23/01/2013
* Repérage.
Des plaques inaltérables gravées solidement fixées doivent repérer de manière bien visible les principaux circuits ainsi que tous
les organes de protection et de commande des tableaux de distribution.
d/ Nettoyage
Le présent lot devra :
- l'évacuation de tous ses déchets jusqu'au lieu de stockage sur chantier pendant toute la durée de ses travaux,
- la protection de tous les autres ouvrages risquant d'être salis ou abîmés par ses travaux et leur nettoyage éventuel,
- l'enlèvement en fin de chantier de toutes les protections (films plastiques, vernies pelables, caches adhésifs etc ...) sur tous
ses propres ouvrages et leur évacuation vers les centre de tris des déchets. Les frais éventuels de « décharges » sont à la charge
du présent lot.
4.2.7 Liaison avec les services E.D.F. et organismes de contrôle
L'Entrepreneur devra, au moment de son étude et lors de la réalisation de son programme d'exécution, prendre contact avec ces
services et respecter les directives qui lui seront communiquées.
Il restera à la disposition de ceux-ci pour tous renseignements complémentaires vérification en cours de chantier etc.
Enfin, après terminaison des travaux, il fera procéder à la vérification officielle des installations par les services compétents et
fournira au Maître d'Oeuvre, les plans et schémas, ainsi que le rapport de vérification, de l'organisme de contrôle agréé, désigné
sur le chantier.
4.3 PRESCRIPTIONS GENERALES
4.3.1 Travaux à la charge de l’entrepreneur
Les travaux et fournitures à la charge de 1'Entrepreneur du présent lot sont non 1imitativement énumérés ci- après :
- études et plans techniques de chantier,
l'approvisionnement sur le chantier de tout le matériel nécessaire à la réalisation du chantier,
- la fourniture de tous les appareillages nécessaires au montage de l'installation,
- l’implantation et le tracé des fourreaux encastrés dans les maçonneries en coordination avec le lot n°1,
- les plans de réservations,
- la main d'œuvre nécessaire au montage de l'installation, à la dépose et la repose des appareils, pour peinture,
- l'équipement électrique et le raccordement de tous les appareils électriques, la mise à la terre systématique des différentes pièces
en métaux ferreux, dont la fourniture lui incombe,
- la mise à la terre systématique des différentes pièces en métaux ferreux, dont la fourniture lui incombe,
- liaison équipotentielle entre les différentes canalisations lors de la pénétration des canalisations dans le bâtiment conformément à
l'article 413.1.6. de la C. 15 100,
- percements et rebouchages des trous prévus au présent lot,
- la mise au propre, si nécessaire, par deux couches de peinture des appareils dont la constitution ne permettrait pas d'obtenir la
finition nécessaire,
- fourniture d'une notice claire et détaillée donnant tous renseignements pour la conduite et l'entretien des installations,
- après achèvement des travaux de l'installation, l'Entrepreneur devra remettre au Maître d'Ouvrage les plans de récolement et les
schémas (3 ex. dont un sur contre calque).
4.3.2 Travaux en dehors du présent lot
- Comptage E.D.F.
- Tous branchements et installations après les points de livraison définis dans le présent descriptif.
- Tranchées intérieures et gros percements.
Page 64 / 82
date : 23/01/2013
4.4 PRESCRIPTIONS TECHNIQUES
L'installation devra être conforme aux exigences des lois, décrets, normes et règlements en vigueur, elle sera de plus exécutée
selon les règles de l'art.
Le présent chapitre ne saurait énumérer la totalité des textes officiels parus à ce jour, relatifs à certaines installations particulières.
Les textes de base auxquels il sera référé principalement sont les normes françaises (N.C.F, et les normes U.T.E.).
- DTU 70-1 et 70-2.
- Arrêté technique du 26 mai 1978.
- Normes de la classe C et en particulier : C 11 200 - C 12 100 C 13 100 C 13 200 - NCF 14 100 - NCF 15 100.
- Annexe 1" Conditions d'exécution des travaux ; édité par E.D.F. MONTPELLIER.
- Décret du 14 novembre 1988.
- Circulaire n° 73 51 du 30 octobre 1973 relative au contrôle et attestation de conformité des installations électriques intérieures.
- Circulaire n° TE 29 du 5 novembre 1973 relative à la création des prises de terre type "ceinturage à fond de fouille".
- Arrêté du 14/6/69 (isolation phonique) et avenants
- Norme et publications UTE : USE.
- Règlement de sécurité sur les établissements recevant du public.
4.4.1 Autres réglementations
Code de la Construction et de l'Habitation (notamment les articles concernant les établissements recevant du public), avec l'arrêté
du 25 juin 1980 modifié.
Décret N° 57.1161 relatif à la classification des m atériaux et éléments de construction par rapport au danger l'incendie.
Décret N°88.1056 du 14 novembre 1988 relatif à la p rotection des travailleurs contre les courants électriques.
Décrets N°69.569 et ses arrêtés modificatifs, relat if aux bruits d'équipement y compris les essais.
Décret 72.1120 du 14 décembre 1972 relatif au contrôle et à l'attestation de la conformité des installations électriques intérieures,
aux règlements et normes de sécurité en vigueur.
Règlement sanitaire départemental.
Code de télécommunication et guide système IN 250.
Avis technique favorable, pour la mise en œuvre de matériaux de technique non courante titulaire d'un agrément avec police
d'assurance décennale compatible avec le projet.
4.5 VERIFICATION, ESSAIS, LEVEE DES RESERVES
4.5.1 Contrôle et vérifications
A la fin des travaux, il sera procédé aux contrôles suivants :
- conformité aux spécifications techniques du présent devis descriptif des travaux,
- respect des nonnes et règlements en vigueur.
Tous les matériels ou parties d'installations qui seraient refusés par le Maître d'Oeuvre, pour défectuosité ou non conformité aux
conditions fixées seraient immédiatement déposés et remplacés ou modifiés par l'Entrepreneur dans les conditions précisées par
.ordre de service ou sur P.V. de chantier, sans qu'il en résulte ni augmentation de prix, ni prolongation de délai.
4.5.2 Essais
L'Entrepreneur aura à sa charge tous les essais concernant ses installations et sera tenu de fournir le matériel et la main d'œuvre
nécessaire à leur réalisation. Il devra être fourni le procès-verbal des essais COPREC N° 2 • après avoi r effectué les essais
consignés sur le document COPREC N° 1.
Page 65 / 82
date : 23/01/2013
4.5.3 Réception des travaux (levées de réserves)
La réception des travaux interviendra après l'achèvement des travaux si les installations ne font l'objet d'aucune réserve.
Si les installations font l'objet des réserves, l'Entrepreneur devra y porter remède à ses frais, dans les 30 jours suivant la réception.
Une visite en vue de la levée des réserves sera faite après un délai estimé nécessaire pour juger des résultats obtenus.
Si les réserves ne pouvaient être levées après ce délai, un procès-verbal de carence serait dressé à 1'encontre de 1'Entrepreneur.
4.5.4 Entretien et garantie
Pendant toute la période de garantie à compter d'un an à partir des dates d'établissement des réceptions, l'Entrepreneur
assurera complètement et gratuitement l'entretien des installations, y compris le remplacement des matériels défectueux.
Par ailleurs, cette garantie d'un an ne saurait en rien soustraire l'Entrepreneur de la garantie décennale.
Ainsi, même réceptionnée et même après l'année de garantie, il reste entendu que tout vice de l'installation, même décelé
postérieurement à cette période, sera imputable à l'installateur qui devra la réparation des dommages causés, tant à l'installation
qu'au tiers.
Au moment de la mise en service des installations, l'Entrepreneur mettra à la disposition du Maître de l'Ouvrage, le personnel
nécessaire pour fournir les explications utiles à la conduite et à l'entretien de l'ensemble des installations et ce jusqu'à entière
satisfaction du Maître d'Ouvrage confirmée par écrit.
4.6 DISPOSITIONS GENERALES CONCERNANT LE MATERIEL
Tout le matériel, quelque soit sa catégorie devra être neuf, de première qualité conforme aux normes U.T.E. et relever de
marques réputées.
Il sera standardisé. Les mêmes matériels seront installés chaque fois qu'il en est fourni une spécification technique identique au
présent devis, ou une même représentation sur les plans d'équipement.
Les références de matériels indiqués à ce devis définissent des matériels de qualité minimale.
L'entrepreneur a toutefois toute latitude pour proposer au Maître d'Oeuvre des matériels d'une autre marque de son choix, mais
de qualité au moins équivalente à celle des matériels référencés, leur fourniture restant alors et dans tous les cas, soumise à
l'agrément préalable du Maître d'Oeuvre qui reste seul juge de leur acceptation.
4.7 SPECIFICATIONS ET CONDITIONS GENERALES DE MISE EN ŒUVRE DES
CANALISATIONS
4.7.1 fourreaux, goulottes et chemin de câbles
L’ensemble de la distribution sera réalisée en général comprenant :
- des fourreaux encastrés dans les murs
- des chemins de câble disposés dans les combles.
- des boîtes de dérivation à placer dans les combles également en acier galvanisé pour les croisements.
4.7.2 Canalisations sous conduits
Spécification d'emploi :
Les conduits utilisés pour le passage des conducteurs seront conformes aux Normes C 68 100 (règles générales) C.68 .112. 121.
133.141. 161 et annexes (règles particulières) et C. 15. 115 de 1' U.T.E., C 15.100, article 529.
Suivant leur catégorie et leur mode de pose, les diamètres des conduits seront conformes aux spécifications de la Norme NFC
15.120 (tableau annexe 1).
Page 66 / 82
date : 23/01/2013
La pose des conduits sera effectuée conformément aux prescriptions de la Norme NFC 15.100 - article 528 - 529.
Montage apparent ; admis uniquement à 1'intérieur des locaux techniques ou bureaux ; soit sur chemin de câble, soit sous
conduit IRO soit sous goulottes ou plinthes électriques.
Montage encastré ; La réalisation et le type de conduits seront subordonnés à la nature des matériaux supports, conformément
aux spécifications de la Norme NCF 15.100 article 529.1.4 (tableau 52 GF).
L'entrepreneur devra tenir compte des sujétions entraînées par la nature des murs et planchers dans l'existant.
La capacité des conduits en fonction de leur référence, de leur nature et de la répartition des circuits sera conforme aux
spécifications de la Norme NCF 15.100 - article 529 (tableau annexe 1).
4.7.3 Câbles et conducteurs
Les câbles et conducteurs seront du type normalisé, aux couleurs conventionnelles, conformes aux spécifications des Normes NCF
31. 100 et annexes.
Les types de câbles et conducteurs seront choisis en fonction des caractéristiques des locaux ou emplacements d'installation
(degré d'humidité) des risques supportés et de leur mode de pose, suivant les spécifications de la Norme NCF 15 100 -article 523
et annexes.
Les circuits et sections minimum des conducteurs sont indiqués sur les schémas unifilaires annexés et sont déterminés suivant les
spécifications de la norme NFC 15.100 en tenant compte du mode de pose et en fonction :
- des courants admissibles d'après les puissances prises en compte,
- de la chute de tension admissible, compte tenu des connexions et de 1'appareillage,
- du courant nominal ou du courant de réglage des disjoncteurs pour la protection contre les surcharges, défauts, courts-circuits.
Les dérivations et raccordements seront effectués en passage sur plaques à bornes dans des boites encastrées. Aucune épissure
ni borne volante ne sera admise.
4.7.4 Nature des canalisations
Toutes les canalisations à conducteurs cuivre.
* Câbles U 1000 RO 2 V pour :
- canalisations principales des alimentations des tableaux principaux et divisionnaires dans des gaines ou caniveaux enterrées,
- canalisations divisionnaires de raccordement "besoins techniques de faible puissance",
* Câbles AO 5 W pour :
- canalisations en goulottes pour distribution PC et besoins techniques,
* Conducteurs HO 7 V pour :
- canalisations sous conduits protecteurs encastrés et goulottes: boites de dérivation encastrées en matériau isolant ; fixation par
vis accessibles dans tous les cas.
Les câbles lumière seront repérés au départ des armoires. Le repérage des canalisations devra être réalisé dé façon sûre et
durable.
Le procédé dit "de repiquage" est formellement prohibé ; en aucun cas, il ne sera utilisé les bornes d'une douille ou d'un appareil
pour la connexion d'un autre appareil. Le procédé ne sera éventuellement admis que sur les socles de prises de courant II+T 10 /
16 A.
Les boites encastrées de raccordement des luminaires ne devront pas être utilisées comme boîtes de dérivation ou de connexion
d'autres circuits.
Les départs divisionnaires PC II + T - 10/16 A intéresseront chacun au plus 8 points d'utilisation.
Page 67 / 82
date : 23/01/2013
4.8 CHOIX ET MISE EN ŒUVRE DES APPAREILLAGES
4.8.1 Appareils encastrés
La protection mécanique de la canalisation doit être assurée jusqu’à sa pénétration dans la boîte d’encastrement.
La norme NFC 15.100 – article 53 GA définit les conditions d’emploi des boîtes d’encastrement d’après la nature de la paroi support
et du type d’appareillage mise en œuvre.
4.8.2 Appareillage de commande
l’appareillage de commande sera mis en œuvre à 1,05 m au dessus des sols finis pour l’ensemble des locaux.
4.9 SPECIFICATIONS ET CONDITIONS GENERALES DE MISE EN ŒUVRE DES APPAREILS
D’ECLAIRAGE
4.9.1 Conditions de mise en œuvre
Les prestations de l’entreprise au titre de la mise en œuvre des appareils d’éclairage comprennent tous les accessoires de fixation
ou de suspension de ces appareils qu’elles qu’en soient les conditions de pose.
Les alimentations seront cachées à la vue dans l’ensemble des locaux.
4.9.2 Sources et appareillages
Tous les appareils comporteront une borne de mise à la terre.
Les appareils d’éclairage incandescence seront livrés complets avec lampes ; les douilles seront en matériau isolant.
Les appareils d’éclairage fluorescents seront livrés complets avec lampes à allumage par starter et ballasts obligatoirement
compensés.
L’ensemble des appareils d’éclairage devront satisfaire à l’essai au fil incandescent à 750°C (procès verbal à fournir pour chaque
luminaire).
4.10 TERRE GENERALE « MASSE D’UTILISATION
L’entrepreneur devra la réalisation d’une prise de terre constituée par un conducteur en cuivre nu de 35 mm² déroulée à fond de
fouilles, de résistance inférieure à 1 ohm et aboutissant dans le local technique.
L’entrepreneur devra la réalisation d’un réseau équipotentiel de distribution de la terre intéressant le bâtiment dans son ensemble.
L’ossature et la borne de distribution de terre de l’armoire électrique générale lui sera notamment raccordée par canalisation U 1000
RO2V 1 x 35 mm² cuivre.
A chaque canalisation divisionnaire issue de l’armoire B.T. et en conformité avec les indications des schémas annexés, il sera
associé un conducteur de terre de même section que celles des conducteurs actifs, en vue de raccordement des appareils
d’éclairage, du contact de terre des prises de courant et de la borne de terre des besoins techniques.
A chaque câble de puissance issue de l’armoire générale B.T. et prévu pour le raccordement d’équipement FM, il sera associé un
câble de terre de même section que celle des conducteurs actifs.
Seront également raccordés au réseau « masses générales d’utilisation » :
- les liaisons équipotentielles principales à prévoir reliant les ossatures métalliques, les canalisations principales d’eau, de
chauffage, etc …
- les structures métalliques du bâtiment
- les liaisons équipotentielles secondaires en salles d’eau pour le studio
- et de façon plus générale, toutes les masses métalliques du lot « ELECTRICITE » accessibles à toutes personnes et raccordés
sous une tension excédant 50 volts.
Page 68 / 82
date : 23/01/2013
4.11 PRINCIPE DE DISTRIBUTION
Le schéma de principe sera du type neutre direct à la terre avec masses reliées à la terre, type TT.
Tous les départs principaux et divisionnaires des armoires seront protégés par des disjoncteurs au pouvoir de coupure requis avec
déclencheurs à relais à maximum de courant assurant la protection ampère métrique des canalisations. La protection contre
les défauts d'isolement sera assurée par dispositifs différentiels 300-mA suivant schémas unifilaires et 30 m A pour les départs
PC.
4.12.1 Etudes et plans d’exécution
L’entreprise devra fournir les notes de calculs, les plans d’exécution avec fichier informatique format Dwg et format papier en 2
exemplaires.
Les études et plans sont considérés comme inclus dans les prix des ouvrages décrits ci-après
4.12.2 Dépose des installations existantes
Dépose en démolition des goulottes, fileries, câbles, interrupteurs, prises de courant, éclairage existant, etc.
Manutentions, coltinages et évacuation aux centres de tris et valorisation des déchets.
4.12.3 Dépose et remplacement de tableau de protection
Comprenant :
- La dépose du tableau existant y compris débranchement
- L’alimentation de l’armoire depuis le comptage EDF
- Fourniture et pose d’une armoire générale en tôle électrozinguée IP 337, portes à serrure de sûreté, peinture cuite au four, châssis
intérieur en profilés rails DIN permettant l'encliquetage des petits disjoncteurs et la fixation de platines pour les autres appareils,
armoire à mise en œuvre au sol, suivant plan dans le local technique.
Elle contiendra le disjoncteur général de branchement, conforme aux spécifications EDF, les disjoncteurs actuels de protection des
étages (à déplacer) et les nouvelles protections des départs des sous-sols.
Elle sera dimensionnée de façon à permettre l'adjonction ultérieure d'un appareillage supplémentaire à celui requis de l'ordre de 25
% de la surface de celui-ci.
Elle sera conforme aux normes en vigueur. Les appareils devront avoir le pouvoir de coupure requis.
Tous les départs principaux s'effectueront depuis des bornes fixes ou directement à la sortie des disjoncteurs, de qualité et
soigneusement repérés.
Les organes de protection et de commande comporteront des étiquettes gravées pour leur identification.
Les commandes de l'éclairage seront situées sur la façade de l'armoire ou éventuellement sur une armoire de commande
juxtaposée au tableau avec voyants lumineux et étiquetage de chaque commande.
Le schéma de l'armoire conforme au câblage sous revêtement plastifié sera affiché à proximité.
4.12.4 Terre
L’entrepreneur vérifier si la terre existante est conforme ou il devra prévoir la réalisation d’une prise de terre constituée par un
conducteur en cuivre nu de 35 mm² d, de résistance inférieure à 1 ohm et aboutissant dans la sacristie. les fouilles ou autre
dispositions particulière pour réaliser la prise de la terre est à la charge de l'entreprise
L’entrepreneur devra la réalisation d’un réseau équipotentiel de distribution de la terre intéressant l'édifice dans son ensemble.
L’ossature et la borne de distribution de terre de l’armoire électrique générale lui sera notamment raccordée par canalisation U 1000
RO2V 1 x 35 mm² cuivre.
Page 69 / 82
date : 23/01/2013
A chaque canalisation divisionnaire issue de l’armoire B.T. et en conformité avec les indications des schémas annexés, il sera
associé un conducteur de terre de même section que celles des conducteurs actifs, en vue de raccordement des appareils
d’éclairage, du contact de terre des prises de courant et de la borne de terre des besoins techniques.
A chaque câble de puissance issue de l’armoire générale B.T. et prévu pour le raccordement d’équipement FM, il sera associé un
câble de terre de même section que celle des conducteurs actifs.
Seront également raccordés au réseau « masses générales d’utilisation » :
- les liaisons équipotentielles principales à prévoir reliant les ossatures métalliques, les canalisations principales d’eau, etc …
- les structures métalliques
- et de façon plus générale, toutes les masses métalliques du lot « ELECTRICITE » accessibles à toutes personnes et raccordés
sous une tension excédant 50 volts.
4.12.5 Fourreaux et chemins de câbles
Fourniture et pose de fourreaux encastrés aiguillés, les saignées et rebouchages sont prévus au lot n°1.
Fourniture et pose de chemins de câbles dans les combles y compris fixations.
Fourniture et pose de boites d’encastrement pour prises de courant.
Localisation :
- pour alimentation de prises de courant et luminaires
4.12.6 Alimentations
Fourniture et pose de câbles d’alimentation pour l’ensemble des installations : éclairage, chauffage, prises de courant,
raccordement sur tableau général.
4.12.7 Appareillages
Les prises de courant encastrées seront de marque ARNOULD ou équivalent
- Plaque de finition en plastique blanc dans la sacristie.
- Plaque de finition en laiton laqué Noir Mat ou Acier Satin dans l’église
Fourniture et pose de détecteur de présence pour éclairage.
4.12.8 Eclairage des locaux
Fourniture et pose des luminaires définis ci après :
Le niveau d’éclairement des circulations horizontales sera de 100 lux minimum suivant recommandations du bureau de contrôle
Type 1a :
Fourniture et pose de projecteur modèle MAGMA Eurostandard de chez TARGETTI Poulsen ou équivalent avec corps en
aluminium couleur noire avec alimentation électronique, protection IP40 220-240 Volts fréquence 50-60 Hz.
Lampe CDMT G12 150 Watts 300 K
MAGMA optique 60° pour projecteur finition noire- UL :NO
Adaptateur sur base Noir.
Localisation : pour éclairage des voûtes
Nombre : 12 unités
Page 70 / 82
date : 23/01/2013
Type 1b
aluminium couleur noire avec alimentation électronique, protection IP40 220-240 Volts fréquence 50-60 Hz.
Localisation : pour éclairage autel
Nombre : 4 unités
Type 2 :
aluminium couleur noire avec ballast électronique intégré, protection IP40 220-240 Volts fréquence 50-60 Hz.
Grille anti-éblouissement structure en nid d’abeille en métal laqué noir complète avec anneau porte accessoires et verre de
protection en verre diamètre 101 mm
Anneau porte accessoires finition noire
Localisation : pour éclairage nef et chœur
Nombre : 10 unités
Type 3 :
Fourniture et pose de projecteur modèle MAGMA PRJ OR LED 25 Watts SP WW couleur noire de chez TARGETTI Poulsen ou
équivalent, p 220-240 Volts fréquence 50-60 Hz.
Localisation : pour éclairage nef et chœur
Nombre : 12 unités
Type 4a
Fourniture et pose de projecteur modèle MAGMA LED 25 Watts blanc chaud, optique FL 30° finition noire de chez TARGETTI
Poulsen ou équivalent, p 220-240 Volts fréquence 50-60 Hz.
Localisation : pour éclairage chapelles
Nombre : 30 unités
Type 4b
aluminium couleur noire avec ballast électronique intégré, protection IP40 220-240 Volts fréquence 50-60 Hz.
Frontale pour projecteur SP NERO
Filtre réactif a effet LAME de lumière pour lampe QR-LP111 et HIT-CE
Anneau porte accessoires finition noire
Localisation : pour éclairage chapelles + PMR
Nombre : 10 unités
Page 71 / 82
date : 23/01/2013
Type 5 :
Fourniture et pose de ruban LED de 5 ml modèle SPECIAL-DURASTRIP LED 96 Watts Forte Puissance de chez TARGETTI
DURA+DRIVER 12 Volts
Localisation : pour éclairage sas A2 et salle A1
Nombre : 2 unités SAS A2, 2 unités salle A1
Type 6 :
Fourniture et pose d’appliques modèle OLYMPIA-HT de chez TARGETTI, diffuseur en verre blanc satiné profondeur 150 mm et de
300 mm de largeur protection IP20 IK.
Lampe DURALUX SHORT 12000 heures 20 Watts, culot E27 4000 K
Localisation : pour éclairage salles A1, A3, A4, A10 et A11
Nombre : 8 unités
Type 7 :
Fourniture et pose de suspension modèle Fly-Fly Foscarini ou équivalent réalisée en polycarbonate, protection IP20 coloris blanc
Ampoule halogène 230 Volts culot R7s
Patère de 16 cm
Dimensions : 80 cm de largeur x 66 cm de profondeur x 24 cm de haut
Câble de suspension de 200 cm
Localisation : pour éclairage sas entrée
Nombre : 1 unité
Type 8 :
Fourniture et pose de suspension modèle Discoco Suspension – Marset de chez Arenas collection ou équivalent constituée de 35
disques en ABS brillant réflecteurs et diffuseurs de lumière, protection IP20 coloris blanc
Six Ampoules FBA 23 W diamètre 120 mm culot E27
Dimensions : diamètre 132 cm
Localisation : pour éclairage de la nef et du chœur
Nombre : 5 unités
Variantes pour projecteurs et appliques type 1a, 1b, 2, 3, 4a, 4b, 5 et 6
L’entreprise devra proposer un matériel plus classique avec un rendement lumineux identique.
4.12.9 Eclairage de sécurité
Il sera installé un éclairage de sécurité par blocs autonomes et luminaire sur source centrale assurant le balisage et la signalisation.
Il sera prévu une mise en repose centralisée au TGBT par bloc de télécommande. Les alimentations seront réalisées en aval des
protections de l’éclairage normal correspondant et en amont de la commande.
Le nombre et la position de ces blocs sont indiqués sur les plans
Marque SAMMODE cylindrique modèle BAES ou équivalent
Localisation :
- 16 blocs à répartir dans l’église suivant recommandations du bureau de contrôle
Page 72 / 82
date : 23/01/2013
4.12.10 Installation de la sonorisation
Comprenant :
- Dans la nef et retour chœur: fourniture et pose de haut parleurs type colonnes dimensions 1100 mm de haut x 67 mm de large x
64 mm de profondeur, marque PEKASON référence K1-60/12+ ou équivalent, puissance 60 watts, bande passante 175Hz/19Khz,
pression 1W/m 94 décibels. Couleur RAL au choix de l’architecte
- les chapelles: fourniture et pose de haut parleurs type colonnes dimensions 800 mm de haut x 67 mm de large x 64 mm de
profondeur, marque PEKASON référence K1-45/9+ ou équivalent, puissance 45 watts, bande passante 180Hz/120Khz, pression
1W/m 92 décibels. Couleur RAL au choix de l’architecte
- Fourniture et pose de câblage 2 x 1 mm² au minimum entre haut parleurs et la régie sous fourreaux encastrés avec sortie de câble
à raccorder sur prises spécifiques
- Pour la nef : Fourniture et pose d’un amplificateur marque PEKASON référence WM 200, puissance 200 W – 100 volts, bande
passante 40Hz/20Khz avec protection court-circuit et surchauffe.
- Pour le chœur et les chapelles : Fourniture et pose d’un amplificateur module de puissance 3 zones marque PEKASON référence
WS120 avec réglages séparés, bande passante 40Hz/20Khz avec protection court-circuit et surchauffe.
- Fourniture de pupitre de mixage marque MACKIE référence 1402VLZ3 ou équivalent comprenant 6 voies micros et 4 voies aux
(CD, ordinateur, etc.) avec réglages de tonalités par voies, entrées micros XLR symétriques, 2 sorties pour auxiliaires, 2 sorties
principales, alimentation fantôme 48 volts.
- Fourniture de cordon XLR/XLR pour liaison entre pupitre et amplificateurs.
- Fourniture d’un micro à ondes dit « plat d’autel » marque SHURE référence MX393S ou équivalent cellule super cardioïde, inter
AM programmable avec voyant de contrôle
- Fourniture de deux micros type col de cygne marque SHURE référence MX418 ou équivalent avec inter AM programmable voyant
de contrôle, équipé d’un flexible de 45 cm de long, câble de liaison XLR/XLR, connectique micro spéciale de couleur noire, pinces
spécifiques A57F noires ou pieds de sol noirs avec embase ronde lourde
- Fourniture d’un micro dynamique (animation) marque SHURE référence SM58 SE ou équivalent avec inter AM, pied de sol noir
avec embase ronde lourde, perchette et demi-perchette, câble de liaison XLR/XLR avec connectique NEUTRIK
- Fourniture de câblage pour 4 micros (autel, ambon, président) et deux aux (autel et mariage) en 2 x 0.25 mm² avec masse,
connectique micro XLR symétrique NEUTRIK aux RCA sur supports à définir entre emplacements et régie.
- Mise en place de l’ensemble des appareils avec essais, réglages, repérages, formation des utilisateurs.
Le matériel devra être garanti 5 ans au minimum.
Réalisation de boucle inductive pour personnes handicapés conformes à la règlementation en vigueur
OPTION :
Fourniture et pose de meuble rack 19 ‘’ de rangement et de protection pour amplificateur nef, amplificateur chapelles, retour chœur,
baptistère, pupitre de mixage, extensions futures,(lecteurs CD, micro HF, etc.) fermeture à clé, ventilation haute, porte avant
plexiglas fumé, compris kit rack 19’’,visserie, alimentation interne, étagères, préparation en atelier
Localisation :
- ensemble de l’église :
• 4 hauts parleurs dans la nef
• 2 hauts parleurs pour le chœur
• 4 hauts parleurs pour les chapelles
• 1 amplificateur pour la nef
• 1 amplificateur 3 zones pour le baptistère, chœur, chapelles
• 1 pupitre de mixage
• 2 micros type col de cygne
• 1 micro dynamique
• câblage des micros
Page 73 / 82
date : 23/01/2013
4.13 CHAUFFAGE ELECTRIQUE
4.13.1 Plancher chauffant électrique
4.13.1.1 Généralités
Le chauffage de l'église sera de type électrique par panneaux rayonnants posés sur le sol de type DYNASUN sans moquette de
chez ACSO ou équivalent.
Chaque panotherm aura une puissance au m2 de 200 W et sera composé :
. de panneaux agglomérés marine ép. 12 mm hydrofuge (livré avec bande de mousse)
. d’un isolant thermique incompressible de 30mm d’ép
. d'un film chauffant conforme à la publication UTE C 73 - 999
. d'un cordon de liaison de 1,5 m
La mise en œuvre devra être conforme à la fiche de pose du fabricant
. Ligne d'alimentation avec protection (1 par zone)
.Contacteur temporisé par zone avec bouton arrêt/marche et visualisation des zones dans l'armoire TGBT
. Protection par disjoncteur différentiel 30 mA (par tranche maximum de 7.5 Kw)
. Programmation des offices réguliers
Les installations de chauffage seront équipées d’un système de régulation permettant un fractionnement limité à 36 kWh sans
coupure de chauffage.
4.13.1.2.1 Objet
Le présent document a pour objet de définir les caractéristiques techniques de l'installation du chauffage électrique par plancher
rayonnant de l'église.
4.13.1.2.2 Caractéristiques techniques
Les panneaux sont réalisés sur mesure en usine.
Puissance à installer :
A déterminer par étude à la charge de l’entreprise
Tension d'utilisation des panneaux : 230 V monophasé + terre
Présentation du panneau :
Recouvert du tapisom, un câble A05V-VU de 1,5 m est sorti sous le coté du panneau.
Protection générale à prévoir :
Un disjoncteur différentiel de 30 mA par tranche maximum de 7.5 KW en mono et de 13 KW en tri + neutre.
Commande :
2 zones avec contacteurs temporisés, bouton marche arrêt et voyant y compris horloge avec réserve de marche pour offices
réguliers.
Installation :
L'installation devra être conforme à la norme U.T.E. C 73 - 999.
Toutes dispositions particulières de calepinage et de pose des panneaux du chœur avec réservations au droit des poutres de
renfort sous autel, ambon et pupitre disposées sur le dallage béton jusque sous le parquet.
Fourniture et pose de profils perforés en inox pour ventilation de la sous face des complexes chauffant avec fixation soit sur le
plancher ou sur le dallage afin de laisser la libre dilatation du plancher.
Page 74 / 82
date : 23/01/2013
4.13.1.3 - Alimentation depuis le tableau
Alimentation par câbles de section adaptée avec passage dans fourreaux sous dallage béton jusqu'au tableau général de protection
situé dans la sacristie.
la section des câbles sera déterminée par l'entreprise suivant étude et plans d'exécution à présenter à l'architecte et au bureau de
contrôle.
Localisation :
- travée droite du choeur suivant plan
- sous les bancs dans la nef suivant plan
4.13.2 Fourniture et pose de panneaux rayonnants
Les appareils de chauffage seront de panneaux rayonnants modèle Auréa ECOconso® Prog
de chez NOIROT.
PRÉSENTATION
•
Carrosserie acier. Peinture époxy polyester polymérisé.
•
Boîtier de commande digital avec capot de protection opaque avec mode d’emploi intégré.
•
Cordon d’alimentation 3 fils (phase + neutre + fil pilote).
•
Coloris blanc brillant RAL 9016 (FS).
ÉLÉMENT CHAUFFANT
•
Corps de chauffe RS Silence® en alliage d’aluminium pluri-nervuré monobloc.
RÉGULATION ET PROGRAMMATION, SÉCURITÉ
•
•
•
Régulation électronique numérique de la température précise au 1/10e de degré près.
Programmable par fil pilote multitarif 6 ordres (Confort, Confort -1°C, Confort - 2°C, Eco, Hors-gel, Arr êt chauffage).
Sécurité thermique à réenclenchement automatique.
FIXATION MURALE
•
Fixation par dosseret verrouillable servant de gabarit de pose.
COMMANDES ET FONCTIONS
•
Fonction «fenêtre ouverte».
•
Fonction «°C idéal».
•
Sélecteur de fonctions : Détection > Détection & programmation > Programmation > Confort > Eco > Hors-gel.
•
Indicateur de consommation.
•
Écran LCD rétroéclairé avec affichage de la température de consigne.
•
Marche/Arrêt chauffage avec voyant lumineux.
•
Augmentation/diminution de la température de consigne.
•
Capot de protection opaque avec mode d’emploi intégré
•
Logement pour cassette Mémoprog.
Le raccordement des canalisations aux convecteurs sera réalisé par l’intermédiaire des boîtes encastrées de raccordement situées
derrière les convecteurs.
Le repiquage sur les bornes des convecteurs est interdit.
Puissances installées
A déterminer par l'entreprise en fonction du volume de la pièce.
Localisation :
- deux panneaux rayonnants dans la sacristie
Page 75 / 82
date : 23/01/2013
5 LOT PEINTURE MURALE
5.1 QUALITES DES MATERIAUX ET REFERENCES AUX NORMES
5.1.1 Peinture
- La définition de ces produits est donnée par la norme expérimentale NF 30-001.
- La classification est donnée suivant le fascicule de documentation NF 30-003.
5.1.2 Choix des produits
L'entrepreneur de peinture est seul responsable du choix des produits et des fournisseurs.
Ce choix est fait suivant l'aptitude à la fonction des produits selon la protection ou de l’état de finition recherché et en fonction des
appels d'offres.
L'appel d'offre pourra faire référence à des produits déterminés, à titre qualitatif (critère d'aptitude à l'emploi et d'aspect de finition)
et non contraignant.
L'entrepreneur de peinture prend en outre la responsabilité des critères d'aptitudes à l'emploi des produits qu'il confectionne sur le
chantier.
Le choix du fournisseur et la marque retenue par l'entreprise seront soumis à l'Architecte avant application.
5.1.3 Etat et qualité des subjectiles
Les supports ne doivent pas présenter de :
tâches d'humidité, ni moisissures, souillures biologiques
pulvérulence
efflorescences ou salpêtres
tâches d'huile ou de graisse
5.2 MISE EN ŒUVRE DES OUVRAGES
5.2.1 Généralités
Les ouvrages de peinture, enduits et préparations assimilées ne sont exécutés que sur les subjectiles propres et dépoussiérés.
Ils ne sont jamais exécutés en atmosphère susceptible de donner lieu à des condensations, ni sur les subjectiles gelés ou
surchauffés, ni dans des conditions activant le séchage (vent, soleil, etc.).
Certains produits nécessitent des conditions particulières d'application, celles-ci font alors l'objet d'une mention particulière dans la
fiche technique du produit établi par le fabricant.
5.2.2 Aspect des peintures
L'aspect des peintures devra être semblable à celles existantes.
5.2.3 Eprouvettes échantillons de couleur
A l'origine des travaux, des éprouvettes échantillons de couleur sont exécutées par l'entrepreneur à la demande du Maître d'œuvre.
Ces éprouvettes sont exécutées sur des plaquettes constituées de préférence du même matériau que le subjectile.
Elles sont établies en trois exemplaires.
Après acceptation, les éprouvettes retenues sont signées par l'entrepreneur et le Maître d'œuvre.
Elles sont conservées sur le chantier dans un local normalement aéré et éclairé, mais à l'abri du soleil.
Elles ne doivent jamais être maintenues en permanence dans l'obscurité.
La durée de validité de l'éprouvette échantillon de couleur n'excède pas six mois.
Lot N°5 - LOT PEINTURE MURALE
Page 76 / 82
date : 23/01/2013
5.2.4 Phases d'exécution
La phase d'exécution sera exécutée par différentes couches successives de tons d'aquarelles superposées, progressifs, jusqu'à
l'obtention de la teinte souhaitée, quel que soit le nombre de couches nécessaires. Les différentes couches devront être
compatibles entre elles.
5.2.5 Contrôle et prélèvements d'échantillons
Le maître d'œuvre peut demander, des prélèvements destinés à permettre d'éventuelles vérifications de l'aptitude à l'emploi des
produits.
Le prélèvement s'effectue par prise d'échantillons par le Maître d'Ouvrage ou son représentant, dans l'une des circonstances ciaprès :
à la livraison
sur le stock en approvisionnement
en cours de travaux
Deux échantillons représentatifs, par produit, seront prélevés selon les principes d'échantillonnage de la norme AFNOR NF T 30048.
Les échantillons sont conservés par le Maître d'Ouvrage ou son représentant et ne sont essayés que si des désordres
apparaissent.
Toutefois, des essais seront effectués, si l'entrepreneur le juge nécessaire, pour vérifier l'aptitude à l'emploi des produits.
Les produits titulaires d'une marque NF ou d'un agrément ministériel sont dispensés de ce contrôle.
5.3.1 Nettoyage des décors
Comprenant :
- L'élimination des poussières grasses par application au tampon ou cotons humidifiés, suivant conditions, de solvants en solution,
type Butilamine.
- Les essais de convenance sur zones judicieusement déterminées, à soumettre à l'avis du maître d'œuvre.
- Le nettoyage s'entend sur des peintures en parfait état de conservation.
- D'une manière générale, le choix des modalités d'application des méthodes de nettoyage devra concilier les exigences de sécurité
imposées par la nature de l'état de conservation de la peinture originale et la sélectivité des agents selon les matières à éliminer.
Localisation :
- ensemble des décors sur murs et voûtes de la nef, des chapelles Nord et Sud
5.3.2 Consolidation et refixage de couche picturale
Comprenant :
- Refixage de la couche picturale (écailles, soulèvements) par infiltration de résine en émulsion application au pinceau ou injection à
la seringue, aplanissement à la spatule.
- Renforcement de la cohésion (pulvérulence des pigments) par application de produits de consolidation en émulsion ou en solution
Localisation :
- partiellement sur murs et voûtes de la nef et des chapelles Nord et Sud
Page 77 / 82
date : 23/01/2013
5.3.3 Restauration picturale
La restauration picturale s’entend exclusivement sur les lacunes, éclat et usures, après protection de l’œuvre originale et après
établissement des conditions et principes de restauration en accord avec l’architecte.
Restauration effectuée à l’aquarelle ou poudre et pigments naturels et liants acryliques.
Localisation :
- ensemble des décors sur murs et voûtes de la nef, du choeur, des chapelles Nord et Sud
5.3.4 Restitution de décors à l’identiques de l’existant
Restitution des éléments de décors identiques aux décors de chapelles témoins.
Ces restitutions seront effectuées après établissement des conditions et principe de technique de peinture adoptée.
Peinture acrylique pour restitution des différents décors laissés à l’initiative du restaurateur après essais et validation de l’architecte.
Localisation :
- sur enduit neuf traité par le maçon sur murs et voûtes de la nef, des chapelles Nord et Sud
5.3.5 Badigeon
Badigeons réalisés comprenant :
- La protection des parties non badigeonnées,
- L'hydratation du support,
- L'exécution des différentes couches consécutives des badigeons, y compris l'adjonction de colorants naturels pour teinte et patine
et de résine de fixation type DISBON.
Composition du badigeon :
- 1 ère couche :
1 vol chaux aérienne CAEB
2 vol. eau
5% fixatif maximum
- 2ème couche :
Idem 1 ère couche
+ colorant naturel terre, ocre ou oxyde
fixatif 5 à 7 %
- 3ème couche :
Idem 2ème couche.
- Patine,
- Application à la brosse,
- Les essais de convenance demandés par l'architecte,
- Les badigeons sont exécutés sur enduits secs.
Localisation :
- sur murs du sas d'entrée A2
- OPTION N°4 sur murs salle A1
- OPTION N°5 sur murs salle A4
- OPTION N°6 sur murs de la sacristie A10 et A11
Page 78 / 82
date : 23/01/2013
5.3.6 Peinture sur faux plafond en plaques de plâtre
Exécution d’une peinture acrylique lessivable, comprenant :
Opération préalable :
Egrenage et préparation du support suivant DTU finition type B ;
Une couche d’impression pour fond absorbant ;
Un rebouchage sut têtes des vis
Un enduit repassé sur bandes et ceuillies.
Un ponçage et époussetage.
Couche définitive :
- Application de deux couches de peinture acrylique (NF Environnement) de SEIGNEURIE ou équivalent COV 30g /l. Teneur en
COV: valeur limite 30 g/l (2010). Teintes au choix de l'architecte. Finition au choix
Seront comprises toutes sujétions pour finition, rebouchages, ponçage, raccord,
Localisation :
- Plafond du sas d'entrée
- OPTION N°4 : plafond salle A1
5.3.7 Peinture sur plafond existant
Exécution d’une peinture acrylique lessivable sur plafonds, comprenant :
Opération préalable :
Egrenage et préparation du support suivant DTU finition type B ;
Une couche d’impression pour fond absorbant ;
Un rebouchage ;
Un enduit repassé ;
Un ponçage et époussetage.
Couche définitive :
- Application de deux couches de peinture acrylique (NF Environnement) de SEIGNEURIE ou équivalent COV 25g /l. Teneur en
COV : valeur limite 30 g/l (2010). Teintes au choix de l'architecte. Finition au choix
Seront comprises toutes sujétions pour finition, rebouchages, ponçage, raccord, rechampis...
Localisation :
- OPTION N°5: plafond pièce A4
- OPTION N°6: plafond de la sacristie A10 et A11
5.3.8 Peinture ou mise en teinte sur menuiseries et boiseries neuves
Etat de finition soigné au pinceau comprenant :
- Brossage, époussetage
- Application d’une couche primaire d’accrochage sur la l’impression réalisée par le lot menuiserie.
- Rebouchage, ponçage à sec,
- Application de deux couches de peinture microporeuse d'aspect satiné satinée à base de résine acrylique en dispersion aqueuse,
teinte au choix du Maître d'Œuvre.
Teneur en COV suivant la norme: valeur limite 130g/l (2010).
Possibilité de plusieurs tons et façon de rechampis sur moulures des panneaux des lambris du chœur
Page 79 / 82
date : 23/01/2013
Ou
- Mise en teinte, cirage et lustrages de finition.
Peinture sur ferrages et quincailleries comprenant :
- Nettoyage et dépoussiérage
- Brossage, dégraissage des fers à l’aide d’un nettoyant dérochant, rinçage à l’eau claire.
- Application d’une couche de primaire à base de résines acryliques en dispersion aqueuse
- Deux couches de peinture de laque satinée à base d’une dispersion acrylique en phase aqueuse.
Des essais pour convenance seront demandés au titulaire du lot pour la mise au point de la couleur des menuiseries. L'exécution
du rebouchage et des ponçages à sec sera adaptée en fonction des résultats des essais.
Localisation :
Aux deux faces des menuiseries:
- lambris du choeur
- OPTION n°3: fenêtre entresol B1, fenêtre entresol B2 , châssis entresol clocher
- OPTION N°4: porte entre A1 et escalier ESC1
- OPTION N°4: porte de placard sous escalier ESC1
5.3.9 Peinture ou mise en teinte sur menuiseries anciennes
Etat de finition soigné au pinceau comprenant :
- Nettoyage et lessivage à l’aide de produits adaptés, rinçage à l’eau claire
- Enlèvement des toutes parties de peintures écaillées
- Décapage éventuel si la peinture existante n’est pas conforme pour support de la nouvelle peinture
- Application d’une couche primaire d’accrochage ou couche d’impression sur bois décapés.
- Rebouchage, ponçage à sec, enduit repassé, ponçage à sec,
- Application de deux couches de peinture microporeuse d'aspect satiné satinée à base de résine acrylique en dispersion aqueuse,
teinte au choix du Maître d'Œuvre.
Teneur en COV suivant la norme n° 2004/42/CE catégori e A/d : valeur limite 150g/l (2007)/, 130g/l (2010).
Ou
- Nettoyage et enlèvement des anciennes cires
- Mise en teinte, cirage et lustrages de finition.
Peinture sur ferrages et quincailleries comprenant :
- Nettoyage et dépoussiérage
- Brossage, dégraissage des fers à l’aide d’un nettoyant dérochant, rinçage à l’eau claire.
- Application d’une couche de primaire à base de résines acryliques en dispersion aqueuse
- Deux couches de peinture de laque satinée à base d’une dispersion acrylique en phase aqueuse.
Des essais pour convenance seront demandés au titulaire du lot pour la mise au point de la couleur des menuiseries. L'exécution
du rebouchage, de l'enduit repassé et des ponçages à sec sera adaptée en fonction des résultats des essais.
Page 80 / 82
date : 23/01/2013
Localisation :
- Peinture aux deux faces :
- portes intérieures et portes de placard de l'église
- OPTION N°3: portes de l'entresol et étages du cloc her
- OPTION N°4: cloison entre A1 et escalier ESC1
- Peinture sur une face : de la porte entre A4 et A5 (coté A4)
5.3.10 Peinture sur ouvrages métalliques
Application de peinture laque à base de dispersion polyuréthane acrylique en phase aqueuse sur support métallique comprenant :
Couche définitive satinée :
Deux couches de peinture laque à base d’une dispersion polyuréthane acrylique en phase aqueuse, teneur en COV; valeur limite
100 g/l (2010), mat ou satiné, suivant indication du Maître d’œuvre, en 2 couches ;
Application à la brosse et au pinceau
Y compris tous détails et toutes sujétions d’exécution et de mise en œuvre suivant les prescriptions du fabricant.
Teinte et polychromie au choix de l’architecte.
Localisation :
- sur serrurerie : grilles de la chapelle A5
5.3.11 Peinture sur câbles apparents
Peinture de câbles électriques compris nettoyage et dégraissage soigné, application d’une sous couche d’accrochage spécifique,
primaire d’impression, deux couches de peinture à base de résine acrylique satiné couleur en harmonie.
Essais de teintes pour intégration aux décors.
Localisation :
- Sur tous les câbles électriques apparents
5.3.12 Peinture sur tuyauterie apparente
Après dégraissage de la surface, exécution d’une peinture comprenant :
Dérochage, brossage,
Application de peinture anticorrosion sur métaux ferreux type primaire à base de résine alkyde, teneur en COV i ; valeur limite 500
g/l (2010)
Une couche au primaire de chromate de zinc sur métaux non ferreux ;
Deux couches de peinture laque à base d’une dispersion polyuréthane acrylique en phase aqueuse, teneur en COV; valeur limite
100 g/l (2010), mat ou satiné,
suivant indication du Maître d’œuvre, en 2 couches ;
Application à la brosse et au pinceau
La peinture des canalisations d’eau chaude sera de qualité calorifuge
Teinte suivant type de fluide transporté.
Localisation :
- Sur tuyau et canalisation du lavabo de la sacristie
5.3.13 Dossier documentaire
La documentation s'entend de l'ensemble de l'intervention et doit comporter :
A - Situation d'ensemble de la peinture sur relevé d'architecture fourni par l'Architecte.
B - Etat de conservation : relevé de l'état de conservation de la peinture figurant notamment les lacunes, fissures, usures,
détachements ou désagrégations de la picturale
Page 81 / 82
date : 23/01/2013
C - Traitement : Relevé des opérations de traitement de la peinture figurant notamment les zones de consolidation les points
d'injection, les zones de fixage ainsi que la nature des produits utilisés.
D - Restauration : Relevé des restaurations figurant les enduits nouveaux et les zones de restauration picturale.
E - Dossier photographique de toutes les étapes de l'intervention.
Dossiers papier en 3 exemplaires et un fichier informatique format dwg.
Page 82 / 82
date : 23/01/2013

31 Auterive egl CCTP modif

Transcription
