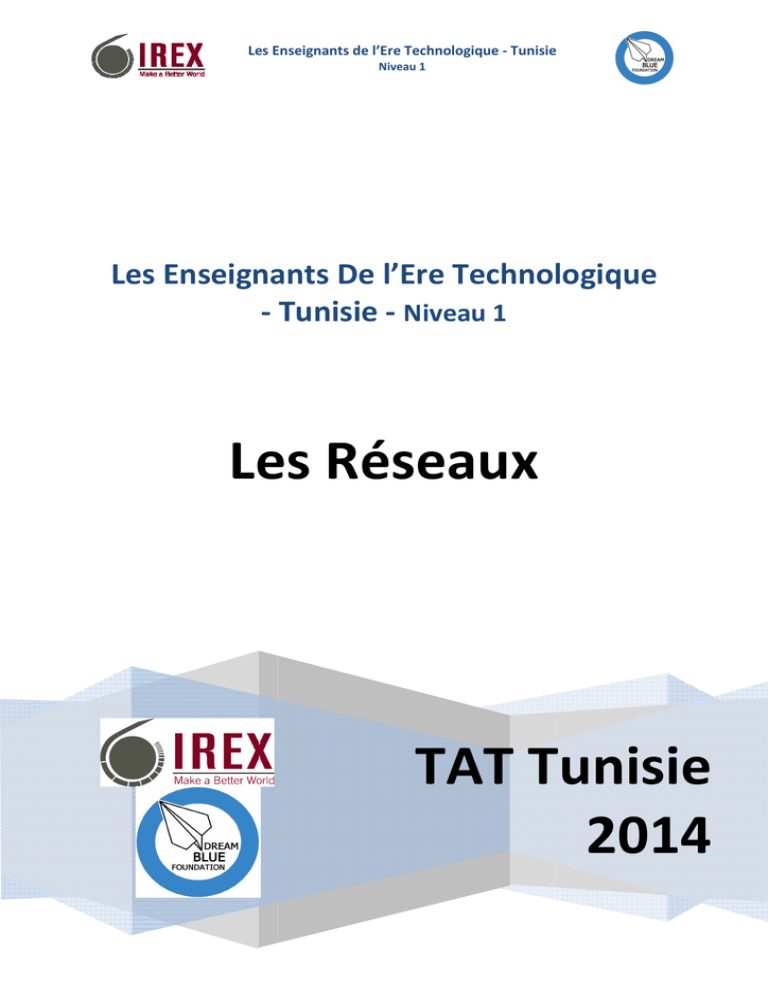

1 - Réseaux - WordPress.com

Les Enseignants
E
de l’Ere Technologique - Tunisie
Niveau 1
Les Enseignants De l’Ere Technologique
- Tunisie - Niveau 1
Les Réseaux
TAT Tunisie
2014
Les Enseignants
E
de l’Ere Technologique - Tunisie
Niveau 1
Les Réseaux
Le réseau domestique (on dit également réseau local) désigne donc toute l'installation informatique
interconnectée chez soi.
1. Un réseau d'ordinateurs domestique
1.1. Exemple type d'un réseau domestique
Le centre d'un réseau domestique est généralement la
l Box
ox qui vous permet une connexion
co
à Internet. Voici
le schéma typique d'une installation informatique à domicile.
Chaque ordinateur est relié à la Box, par un câble (RJ45) ou sans fil (en WiFi). Il s’agit de la Box (Freebox
chez Free, Livebox chez Orange...) qui s'occupe de la distribution de connexion Internet au réseau
domestique.
1.2. Communication entre les appareils et partage
Dans cette configuration, chaque appareil et ordinateur peuvent
peuvent communiquer entre eux, car la
l Box
centralise tout. L'ordinateur portable va donc pouvoir communiquer avec l'ordinateur fixe.
Les ordinateurs du réseau peuvent partager leurs données sur le réseau.. Si l'ordinateur
l'
fixe partage sa
musique, l'ordinateur portable va pouvoir y accéder depuis le réseau !
Sous Windows 7, vous pouvez facilement accéder aux autres
ordinateurs du réseau en ouvrant une fenêtre (par exemple en
double cliquant sur votre dossier personnel) et en regardant sur la
zone de gauche. Seuls les ordinateurs allumés apparaitront dans la
liste.
Les Enseignants
E
de l’Ere Technologique - Tunisie
Niveau 1
Accéder facilement aux ordinateurs du réseau sous Windows 7
Il se peut que vous ne voyiez que la ligne Réseau, les ordinateurs
n'apparaissant pas. Il faut pour cela venir positionner votre curseur juste à
gauche du mot "Réseau"
"
et cliquer une fois sur la flèche , pour dérouler son
contenu.
Dans l'exemple ci-contre,
ci
"Réseau" contient 2 ordinateurs : Max et Guy, et une
imprimante Epson.
En cliquant sur la petite flèche à côté de MAX-PC,
MAX
la liste des dossiers
actuellement partagés apparait. Ces dossiers apparaissent également dans la
zone principale de la fenêtre.
Vous pourrez ensuite visiter le contenu de ces dossiers.
dossiers
2. Les avantages d’un réseau
2.1. Le partage de fichiers
Le partage de fichiers est une des facettes les plus intéressantes d'un réseau local.
local Imaginez que vous avez
un film ou des photos sur votre ordinateur. Vous allez pouvoir
voir simplement les partager avec les autres
ordinateurs afin d’y accéder sans faire une deuxième copie.
C'est plus simple que copier un contenu sur une clé USB et le copier à nouveau sur un autre ordinateur. Ça
évite les doublons et ça fait gagner du temps
tem !
2.1. Le partage des périphériques
périphérique
L'imprimante réseau est partagée sur le réseau par deux méthodes :
1. Elle pourra être reliée directement à un ordinateur puis partagée
avec d'autres ordinateurs du réseau mais nécessite que l'ordinateur
auquel elle est reliée soit allumé.
2. Elle pourra être reliée non pas directement à un ordinateur (par un
câble USB) mais au réseau, directement sur la
l Box par un câble
réseau RJ45 ou en WiFi. Dans ce cas l’imprimante ne dépend pas d'un
ordinateur mais de la Box, chaque ordinateur du réseau peut donc
imprimer à tout moment.
Une imprimante réseau est un peu plus chère, mais s'avère pratique si
s vous disposez de
plusieurs ordinateurs à la maison et que tout le monde à besoin d'imprimer des documents.
2.2. Le partage des applications
Le réseau domestique permet d’utiliser à des applications réseau par exemple
possibilité de jouer à un même jeu en réseau installée sur un seul ordinateur.
ordinateur
Les joueurs lancent leur jeu et créent une partie multijoueur, soit juste entre
eux, soit en jouant également contre d'autres joueurs via Internet. Le célèbre
jeu Counter Strike, jouable en réseau et sur Internet.
Internet
Les Enseignants
E
de l’Ere Technologique - Tunisie
Niveau 1
3. Partage des fichiers en pratique
Lorsque plusieurs ordinateurs sont connectés à un réseau,, ils peuvent partager ensemble des dossiers et
des fichiers.. C'est très pratique. Aujourd'hui il existe pas mal de méthodes différentes pour le faire et ce
n'est pas toujours évident.
3.1. Activer le partage de documents sur Windows Vista et Windows 7
Notre objectif est :
Activer le partage de documents et découvrir le réseau, c'est-à-dire
dire autoriser Windows à rechercher
d'autres ordinateurs,, et désactiver la demande de mot de passe
1. Cliquez sur le bouton démarrer en bas de l'écran
2. Trouvez Panneau de configuration à droite et
cliquez dessus
3. Cliquez sur Réseau et Internet (en vert), puis sur
Centre réseau et partage
4. dans la colonne de gauche, cliquez sur Modifier les
paramètres de partage avancés
5. Cochez Activer la découverte du réseau
6. Cochez Activer le partage de fichiers et
d'imprimantes
7. Descendez à l'aide de la molette de la souris et
cliquez sur Désactiver le partage protégé par mot de
passe
8. Cliquez sur Enregistrer les modifications
9. l'écran va se noircir et une fenêtre apparaitra : C'est
un système de sécurité intégré à Windows qui vous
demande de confirmer l'action, validez.
Votre ordinateur est maintenant configuré pour faire un partage de fichiers simple. Il est conseillé de
répéter la même opération sur les autres ordinateurs du réseau domestique.
Les Enseignants
E
de l’Ere Technologique - Tunisie
Niveau 1
3.2. Partager des fichiers et des dossiers sur Windows
3.2.1. Partager simplement des données entre les ordinateurs
La méthode de partage d’un dossier la plus rapide et simple est la suivante :
On commence par créer un dossier sur le bureau.
1. Faites un clic droit sur le bureau
2. puis sélectionnez
ctionnez (avec le clic gauche) Nouveau
3. puis Dossier
4. A l'aide du clavier, donnez-lui
donnez
un nom, par exemple Partage et appuyez sur Entrée.
Comment partager ce dossier ?
1. Faites un clic droit sur le dossier créé
2. sélectionnez propriétés en bas de la liste
3. Une fenêtre apparait, cliquez sur l'onglet
Partage en haut
4. Puis sur le bouton
bou
Partager
5. La fenêtre de partage s'ouvre, cliquez sur
le bouton (la
la flèche vers le bas)
6. Dans laa liste déroulante, choisissez Tout
le monde
7. Cliquez sur le bouton Ajouter sur la
droite
8. Tout le monde est apparu dans la liste,
cliquez sur Lecture à droite
9. Et choisissez Lecture/écriture.
Lecture/é
Et vérifions maintenant le partage sur un autre ordinateur du réseau ouvrez une fenêtre Windows
Windo (par
exemple votre dossier personnel).
personnel
Ouvrir l'explorateur sur Windows 7
Les Enseignants
E
de l’Ere Technologique - Tunisie
Niveau 1
Dans le volet de gauche, sous Réseau, vous devriez voir apparaitre le
dossier partage
Concrètement, nous avons partagé un dossier avec toute personne
connectée sur le même réseau, ces ordinateurs pourront accéder aux
données, récupérer des fichiers, et aussi en mettre.
3.2.2. Notions de lecture et d'écriture
Dans l'exemple précédent, nous avons activé l'accès en lecture et écriture pour tout le monde.
• Le mode lecture permet aux personnes d'afficher le contenu du dossier, et de récupérer des
éléments, mais elles ne peuvent pas ajouter un nouveau fichier dans ce dossier. C'est un partage
destiné à la consultation.
• Le mode lecture/écriture donne un accès intégral au dossier, toute personne peut à distance
ajouter un document dans le dossier de partage.
3.2.3. Partage automatique de musiques, vidéos, photos avec les serveurs
serveurs multimédia
Windows Vista et Windows 7 proposent automatiquement de
partager le contenu multimédia, à savoir la musique, les vidéos et
les images présents sur votre ordinateur.
ordinateur Ils sont visibles par les
autres appareils reliés à votre réseau domestique.
Ces appareils peuvent-être des ordinateurs, la Playstation 3 qui a la
fonctionnalité capable de détecter ces serveurs multimédia et
d'afficher à distance le contenu. Pratique pour regarder un film de
son ordinateur sur sa Playstation.
La première fois, l'ordinateur détecte un appareil compatible et l'indique
l'indique dans la barre des tâches, en bas à
droite de l'écran.
Sur l'écran de la Playstation, sous les icônes photos / vidéos et musique, on peut voir les ordinateurs dans la
liste.
La liste des ordinateurs sur la Playstation 3
4. Réseau d'entreprise
4.1. Comment
nt fonctionne l'informatique en enterprise
Réseau d'entreprise
Définition
Le réseau d'entreprise permet de relier chaque ordinateur entre eux via un
serveur qui va gérer l'accès à Internet, les mails, les droits d'accès aux documents
partagés et le travail collaboratif. Chaque utilisateur du réseau se connecte avec
un nom d'utilisateur et un mot de passe et est authentifié par le serveur.
L'utilisateur peut accéder à ses données et au partage de fichiers
Les Enseignants
E
de l’Ere Technologique - Tunisie
Niveau 1
l'entreprise de centraliser ses données, de travailler en équipe de
Le réseau en entreprise permet à l'entreprise
manière productive.
4.2. Schéma type d'un réseau d'entreprise
Dans une entreprise il existe une hiérarchie au niveau des employés. C'est la même chose au niveau des
ordinateurs : un ordinateur va jouer le
l rôle du patron, on l'appelle le serveur d'entreprise. C'est une
machine plus puissante que les autres qui a beaucoup de responsabilités. Ce serveur est géré par le service
des systèmes d'information (SSI) ou service informatique. La personne en charge de ce serveur est
l'administrateur qui est le seul à avoir accès à la salle des serveurs.
Le serveur est au centre de la configuration d'un réseau d'entreprise. Tous les ordinateurs de l'entreprise y
sont reliés. Les baies de stockage (ou base de données) permettent la sauvegarde des données
informatique et sont gérées par le serveur.
Souvent le serveur est présent en double : le deuxième prend le relai si le premier venait à lâcher. Ils sont
stockés dans une pièce climatisée car génèrent beaucoup de chaleur.
ch
Les petites structures n'ont pas forcément de serveur, car ça représente un coût. Mais certaines petites
entreprises ont tout de même au moins un système de sauvegarde de données.
4.3. Les rôles du serveur et du réseau d'entreprise
Serveur
Définition
Le serveur en entreprise est un ordinateur plus puissant autonome qui va s'occuper
du partage des fichiers, de faire des sauvegardes des données régulièrement,
d'autoriser ou non l'accès à un ordinateur au réseau d'entreprise, gérer les mails, la
connexion
n Internet et la sécurité informatique. Les serveurs sont souvent stockés
dans une pièce dédiée et ventilée, dont l'accès est restreint à l'administrateur. On
peut considérer le serveur comme le patron des ordinateurs de l'entreprise.
Le serveur joue un rôle
ôle essentiel dans le réseau d'entreprise,, que ce soit pour le partage, la communication,
la sécurité et la productivité. Nous allons voir quels sont les rôles que peut jouer un serveur en entreprise.
4.3.1. Rôle de sécurité
Parce que les données d'une entreprise sont privées et ne doivent pas être à la portée de personne. Le
serveur doit protéger l'entreprise des intrusions extérieures via Internet. Il ne laisse pas n'importe qui
Les Enseignants
E
de l’Ere Technologique - Tunisie
Niveau 1
accéder au réseau,, seules les personnes autorisées peuvent le faire. Le serveur est équipé d'un pare-feu qui
repousse les intrusions et un antivirus qui permet de se garantir contre les attaques venant d'Internet.
d'
4.3.2. Rôle de protection des données et sauvegardes
Le serveur,, en collaboration avec la base de données,, ont pour rôle de sauvegarder en continu les données
générées par l'entreprise. Si un employé efface par erreur un document, ou qu'il y a un dysfonctionnement
d'un ordinateur, le serveur récupère le fichier perdu.
Les documents sont parfois sauvegardés en plusieurs exemplaires à plusieurs dates ce qui permet de
récupérer un document datant de plusieurs jours en arrière, utile si la version la plus récente a été
modifiée.
4.3.3. Gestion de la connexion à Internet et filtrage
f
des sites
Le serveur reçoit et gère la connexion à Internet, qu'il distribue aux employés selon leurs autorisations. Le
serveur peut également filtrer les sites, pour ne pas que les employés finissent sur des sites de jeu par
exemple.
4.3.4. Gestion des utilisateurs et autorisations d'accès au réseau
Chaque employé possède un compte sur son ordinateur (dont les identifiants vous sont donnés à votre
arrivée dans l'entreprise par le service informatique), sécurisé par un mot de passe. Lorsque l'ordinateur
s'allume
'allume le nom d'utilisateur et le mot de passe sont demandés par le serveur. C'est lui qui s'occupe
d'authentifier l'utilisateur et lui autoriser l'accès à son poste de travail. Nous verrons ceci en détail dans le
prochain cours.
4.3.5. Gestion des mails, des agendas partagés, des contacts partagés
Le serveur gère également l'arrivée et l'envoi de mails. Il possède un filtre anti-spam
anti
lui permettant de
filtrer le courrier indésirable. Dans certains cas le serveur gère aussi les agendas de chaque employé,
l’agenda communs (ce qui permet de caler une réunion facilement à toute son équipe) et avoir un carnet
d'adresses complet de l'entreprise.
Les Enseignants
E
de l’Ere Technologique - Tunisie
Niveau 1
L'agenda Outlook partagé grâce à Exchange
Parmi les solutions les plus utilisées on retrouve la solution Microsoft Exchange.
4.3.6. Partage de ressources, document, amélioration de la productivité
Le serveur va également mettre à disposition des employés des dossiers partagés, accessibles à certains et
pas à d'autre, selon le poste de l'employé.
Par exemple le service Comptabilité
bilité pourra mettre en commun les résultats financiers, tableaux de calculs
et documents sur lesquelles plusieurs personnes travaillent en collaboration.
Ce dossier sera accessible seulement par le service comptabilité et la direction par exemple, mais pas
p par
les autres.
Chaque service pourra avoir son propre dossier partagé. Le secrétariat pour avoir un dossier partagé avec
tous les employés pour mettre à leur disposition des documents types, notes de frais...
agés apparaissent dans l'icône Ordinateur (poste de travail)
Les emplacements partagés
Chaque entreprise possède sa propre organisation de dossiers partagés.
4.3.7. Installation de logiciels et Mise à jour du parc informatique
Tous les mois, des mises à jour de Windows sont distribuées automatiquement
automatiquement aux ordinateurs du monde
entier reliés à Internet (système automatique de mise à jour Windows) qui corrige des failles de sécurité,
des bugs ...
En entreprise c'est le serveur qui reçoit les mises à jour et les redistribue aux ordinateurs du
d réseau.
L'administrateur choisit quelles mises à jour (pour des questions de compatibilité : si une mise à jour rend
incompatible un logiciel professionnel, elle ne sera pas faite).
Le serveur peut également installer des logiciels sur les ordinateurs du réseau et gérer les licences
d'utilisation.
4.3.8. Assistance à distance
Lorsqu'un employé a un problème d'ordre informatique, il prend contact avec le service des systèmes
d'information. Une personne va prendre le contrôle de l'ordinateur à distance afin de le dépanner, lui
épargnant un déplacement.
Lorsque ça arrivera, votre souris commencera à bouger toute seule ! Ne vous inquiétez pas !
4.3.9. Un réseau privé virtuel : VPN
Parfois l'entreprise est située sur plusieurs sites géographiques. Par exemple Paris, Toulouse
Toulous et Grenoble.
Dans ce cas il existe une technologie appelée VPN : réseau privé virtuel (Virtual Private Network en anglais)
Les Enseignants
E
de l’Ere Technologique - Tunisie
Niveau 1
VPN
Définition
VPN, pour Virtual Private Network (réseau privé virtuel) désigne un réseau crypté
dans le réseau Internet, qui permet à une société dont les locaux seraient
géographiquement dispersés de communiquer et partager des documents de
manière complètement sécurisée, comme s'il n'y avait qu'un local avec un réseau
interne.
distance
En clair le VPN agit pour étendre le réseau de plus en plus sans contrainte de distance.
Pour cela une connexion privée, cryptée et sécurisée passe par Internet pour relier les extensions.
Toutes ces technologiques ontt pour but d'augmenter l'efficacité et la productivité d'une entreprise, de
centraliser et partager les ressources, de sécuriser et sauvegarder les données.
5. Internet
5.1. Brancher Internet
Ce cours vous permettra d'apprendre à brancher les différents éléments : votre routeur, à vos ordinateurs,
votre téléphone et votre téléviseur.
5.1.1. Schéma général informatique dans un foyer relié à Internet
Voici le schéma d'un branchement type de réseau
ré
informatique à la maison
Dans ce schéma d'exemple :
• Le routeur (la Box) est branché à la ligne téléphonique porteuse de l'abonnement Internet.
• L'ordinateur
'ordinateur fixe est relié par câble au routeur.
• L'ordinateur portable et le téléphone mobile y sont reliés par une connexion sans fil (en anglais
Wireless).
• Le décodeur TV Haute définition est quant-à-lui
quant lui relié par le réseau électrique grâce à la technologie
techn
du courant porteur.
Les Enseignants
E
de l’Ere Technologique - Tunisie
Niveau 1
5.2. Le routeur connecte votre
vot réseau domestique
5.2.1. Les Routeurs
Le routeur, également appelé Box, s'occupe de se connecter à Internet et de redistribuer la connexion à
tous les ordinateurs de la maison, avec ou sans fil. Son ancêtre, le modem, avait le même rôle pour des
connexions de très faible débit. Il ne pouvait être relié directement qu'à un seul ordinateur.
Routeur, FlyBox
La Routeur permet généralement de connecter de deux à quatre ordinateurs par câble simultanément, le
téléphone et le boitier TV, et presque autant de connexions
connexions en WiFi que vous le souhaitez.
5.2.2. Les connexions réseau câblées
Un câble RJ45
La première solution de réseau est de relier vos appareils entre eux
par des câbles. On retrouve deux types de câbles réseaux : le câble
RJ11 qui est un câble téléphonique habituel, et les câbles RJ45,
légèrement plus gros qui permettent de relier ordinateurs et autres
appareils au routeur. L'extrémité se clipse grâce à une petite
languette.
Tous les ordinateurs, fixes et portables, sont équipés d'une
connectique RJ45.
Astuce : C'est la manière la plus efficace de brancher votre réseau.
réseau. Le débit est rapide et il n’a
n’ pas besoin de
configuration particulière.
5.2.3. Les connexions réseau sans fil : le Wifi
Le logo WiFi avec les lettres de norme
Le WiFi est le nom de la technologie qui permet au routeur
de transmettre la connexion Internet par des ondes radio
jusqu'à votre ordinateur équipé d'un récepteur sans fil WiFi,
en standard sur tous les ordinateurs portables récents.
Il existe plusieurs versions de cette norme WiFi, chaque
version ayant un débit plus performant que l'ancienne. On
retrouve donc dans
ans cet ordre : le WiFi A, B, G et depuis
récemment N.
La performance sera celle de l'appareil le moins performant : si votre ordinateur est en WiFi N mais que
votre Box est en WiFi G, le débit sera celui de la norme G.
La portée d'un signal WiFi : Vous pouvez capter un signal WiFi à environ à 40 mètres de distance, mais du
fait des murs et éléments métalliques présents chez vous, cette portée peut fortement varier. La plupart
Les Enseignants
E
de l’Ere Technologique - Tunisie
Niveau 1
des réseaux WiFi sont sécurisés par un mot de passe pour éviter que n'importe qui s'y connecte sans
autorisation.
5.2.4. Le courant porteur en ligne
Boîtiers CPL
Si ma prise téléphonique est loin de mon ordinateur et de mon téléviseur, comment faire pour tout relier
ensemble
le sans tirer des mètres de câble ?
Le courant porteur appelé CPL (Courant Porteur en Ligne) résout ce problème en permettant, grâce à des
petits boitiers, de faire passer votre signal par votre installation électrique EDF (qui parcours les murs de
votre maison).
aison). Même si votre installation électrique n'avait pas été prévue pour ça à l'origine, Il vous suffit
de brancher votre câble au module CPL qui est lui-même
lui même branché à la prise électrique, et de faire pareil
ailleurs dans votre maison. Les deux boîtiers se synchronisent et font passer le signal. Idéal pour brancher
un ordinateur qui se trouve loin de la Box
ox (et dont le WiFi serait trop faible) ou pour brancher votre
décodeur TV (car la télévision numérique en haute définition nécessite un débit de données supérieur à ce
que peut offrir actuellement le WiFi).
Conseil : Il est préférable d'utiliser le courant en ligne pour relier votre Box et votre boitier TV car le WiFi
n'est pas assez puissant pour faire passer une image en Haute Définition.
5.2.5. Les Filtres ADSL
Actuellement, lorsque vous prenez Internet, votre ligne téléphonique devient une ligne Internet qui
comprend : connexion Internet, signal TV et une ligne téléphonique. Vous branchez donc votre téléphone
sur votre Box et non plus directement sur la ligne
lig téléphonique.
Les Enseignants
E
de l’Ere Technologique - Tunisie
Niveau 1
Dans certains cas vous pouvez garder votre ligne téléphonique originale et avoir Internet en plus, dans ce
cas il vous faudra brancher un filtre ADSL sur chaque prise afin de filtrer et distinguer le signal Internet du
signal téléphonique.
6. L'Internet mobile
Internet s'est enfin détaché de ses câbles et passe maintenant aussi par le réseau mobile : la 3G.
Découvrons-la
la plus en détail ainsi que ses applications.
6.1. Qu'est-ce que la 3G ?
6.1.1. Les mobiles de troisième génération
La 3G est une technologie mobile permettant à un téléphone de recevoir un débit bien supérieur aux
technologies précédentes. Autrefois le seul besoin d'un téléphone mobile était de recevoir et transmettre
de la voix par les ondes, et aussi des SMS. Aujourd'hui,
'hui, avec l'apparition d'Internet sur les smartphones, la
visiophonie (voix + vidéo lors d'appels) les besoins en bande passante ont considérablement augmenté. On
pourrait définir "bande passante" par la capacité d'une antenne d'émettre et recevoir des informations.
in
Le réseau mobile et les téléphones GSM et 3G
La 3G permet donc un débit important pour subvenir aux besoins des smartphones : Internet, mails, textos
et appels.
6.1.2. Mon mobile est il équipé 3G ? Suis-je
Suis dans une zone couverte ?
Pour savoir si votre mobile capte la 3G, il suffit de
regarder l'indicateur de réseau sur votre téléphone.
Il faut que l'indication 3G apparaisse. Si vous
souhaitez naviguer sur Internet depuis votre mobile
alors vous aurez besoin
esoin de 3G.
6.1.3. Et après la 3G ? La 3G+ ? La 4G ?
La 3G+ est une amélioration de la 3G, et la 4G remplacera à terme la 3G,, cette quatrième génération
technologique permettra des débits encore plus grands pour couvrir les besoins futurs. Il faudra patienter
encore quelques années avant d'en avoir l'utilité réelle et en bénéficier.
Les Enseignants
E
de l’Ere Technologique - Tunisie
Niveau 1
6.1.4. Quels appareils utilisent l'Internet mobile?
6.1.5. Les smartphones
Les smartphones utilisent la 3G donc pour Internet et ses applications : navigation sur des sites,
vidéo en ligne, mails ...
Il vous faut un smartphone 3G, une carte SIM 3G, et un abonnement Téléphone/Internet.
6.1.6. Les ordinateurs portables équipés d'une clé 3G
Il est possible d'acquérir chez un opérateur une clé 3G (ou 3G+) qui se branche en USB, contient une carte
SIM et vous permet de vous connecter à Internet de partout ou presque en la branchant sur un ordinateur
portable.
Un Netbook équipé d'une clé 3G
6.1.7. Les tablettes 3G
Depuis 2010 arrivent les tablettes tactiles. Certains modèles comme l'iPad d'Apple, modèle 3G, sont
connectés à Internet via une carte SIM intégrée dans l'appareil (comme pour un téléphone mobile).
Naviguer sur Internet depuis la tablette iPad d'Apple
La navigation est plus agréable que sur un smartphone du fait de la taille beaucoup plus grande de l'écran.
On profite d'Internet autant que sur un ordinateur.
Les forfaits sont un peu plus chers que ceux
ceux des clés 3G, pour des raisons pas forcément évidentes.
Les Enseignants
E
de l’Ere Technologique - Tunisie
Niveau 1
7. Le partage de la connexion du Clé 3G
7.1. Le problème :
La connexion avec un Cléé 3G permettant un bon débit de transférer des données, mais elle permet la
connexion d’un seul ordinateur, maintenant on va connecter 2 ordinateurs (ou plus) pour partager cette
connexion. En effet, 2 machines connectées, la bande passante s'en trouve divisée par 2, mais reste tout à
fait convenable pour surfer et télécharger des fichiers du Net.
7.2. La solution :
Mettre les machines désirant accéder à internet en réseau et installer un logiciel permettant d'utiliser la
machine connectée à l'ADSL comme serveur de connexion ADSL.
Ce type de logiciel est bien connu et s'appelle un PROXY. Son rôle est de recevoir les demandes des
"machines clientes"
s" et de router ces demandes à la connexion internet.
Les tests effectués avec le logiciel AnalogX Proxy donnent entière satisfaction.
7.3. La configuration :
7.3.1. Les hypothèses :
Soit un PC (connecté avec une clé 3G) qu’on va l’utilisé
l’utilisé en tant que Serveur Internet (Proxy) ayant pour
adresse IP : 192.168.0.30 (adresse de sa carte réseau) Soit un client désirant utiliser la connexion de la clé
3G ou ADSL du Proxy ayant pour adresse IP : 192.168.0.1 (adresse de sa carte réseau).
Coté serveur
Il faut installer
ller le logiciel AnalogX Proxy :
• Double-clic
clic sur le fichier téléchargé, une fenêtre s'ouvre demandant d'enregistrer le programme.
Vous n'êtes
tes pas obligé, il est gratuit.
• L'aide s'ouvre, il est important de noter les valeurs des ports utilisés. Une fois le bloc note fermé,
l'installation est terminée.
• Il est conseillé de redémarrer Windows.
• Dans le menu Démarrer/Programme/AnalogX/Proxy, lancer Proxy. Une icône apparaît à coté de
l'horloge.
•
Un clic droit sur cette icône, sélectionné "Configurer" et une fenêtre s'ouvre
Cette étape permet juste de vérifier que l'adresse IP est correctement reconnue. Si ce n'est pas le
cas, entrer la bonne adresse IP et valider par OK.
Les Enseignants
E
de l’Ere Technologique - Tunisie
Niveau 1
Noter que :
• News server address correspond au serveur de News externe sur
s lequel se connecter
• Proxy Binding permet de sécuriser le réseau en limitant l'accès aux seules machines
connectées à cette adresse (évitant entre autre l'accès aux machines du réseau via la
connexion Internet).
• Pourr ouvrir le proxy à toutes les adresses, mettre la valeur disabled.
disabled
Coté clients
Ill faut configurer les paramètres d'internet explorer :
Dans le panneau de configuration (Démarrer/Programme/Panneau de configuration), sélectionner Options
internet
1. Sélectionner l'onglet Connexions
2. Cliquer sur le bouton Paramètres LAN...
3. Cliquer sur le bouton Avancés...
4. Entrer les valeurs telles que présentées
5. Valider enfin le tout par OK.
Cette configuration est à effectuer sur toutes les machines "clientes".
Pour tester si tout fonctionne correctement, il suffit de lancer l'Explorateur sur une machine cliente et
d'entrer une URL valide. La page correspondante doit s'afficher.
Les Enseignants
E
de l’Ere Technologique - Tunisie
Niveau 1
8. Comment partager une connexion internet en WiFi ?
Avec Windows 7, vous pouvez faire profiter votre entourage
entourage de votre connexion internet.
inter
On vos explique
ici comment exploiter une fonctionnalité présente au sein de Windows 7 avec l'aide de Connectify. Ce
logiciel vous permettra en effet de transformer votre ordinateur en véritable point d'accès internet, la seule
chose dont vous avez besoin
soin est d'une carte WiFi
Étape 1 : Assurez-vous
vous tout d'abord que votre carte WiFi est activée en vous rendant dans Panneau de
configuration, Réseau et internet,
internet Connexions réseau puis clic droit sur votre carte WiFi.
Étape 2 : Téléchargez
Télécharg ensuite Connectify pour
Windows 7.
Étape 3 : Lancez l'exécutable et acceptez la
licence d'utilisation, l'installation s'effectue en
quelques secondes.
Étape 4: Démarrez ensuite Connectify. Si une
mise à jour est proposée, effectuez-la.
effect
Une fois la
mise à jour téléchargée, l'installation est
identique à celle réalisée précédemment.
Relancez ensuite le programme.
Étape 5: Un assistant apparait alors et vous aide dans la configuration de votre «hotspot».
«hotspo Cliquez sur
Next.
Étape 6: Votre périphérique WiFi précédemment activé est automatiquement détecté. Vous devez alors
entrer le nom de votre réseau sans fil. Cliquez à nouveau sur Next.
Les Enseignants
E
de l’Ere Technologique - Tunisie
Niveau 1
Étape 7: Un mot de passe d'au moins 8 caractères est requis. Celui-ci
Celui ci servira aux utilisateurs pour se
connecter à votre point d'accès.
Étape 8: Une fois le mot dee passe défini, l'assistant vous demandera quelle connexion internet vous
souhaitez partager. Choisissez votre connexion sans fil puis validez en cliquant sur Finish.
Vous voici propriétaire de votre propre point d'accès WiFi de type WPA2-DSK.
DSK. Celui-ci
Celui est accessible depuis
la liste des réseaux sans fil du Centre Réseau et partage,, n'oubliez pas de fournir le mot de passe aux
personnes avec qui vous souhaitez
ouhaitez partager la connexion.
À noter pour ceux qui possèdent une carte WiFi du constructeur Intel, une simple mise à jour des pilotes
permet dans la plupart des cas d'activer la fonction Virtual Wifi de Windows 7 et de bénéficier ainsi de la
possibilité de transformer votre ordinateur en véritable point d'accès à internet sans
san avoir à passer par
Connectify.
Les Enseignants
E
de l’Ere Technologique - Tunisie
Niveau 1
9. Fabriquer un câble RJ45
9.1. Types de câbles RJ45
9.1.1. Câble droit
Lorsqu'un ordinateur est connecté à un hub ou à un switch, le câble
utilisé est appelée câble droit (en anglais patch cable). La norme de
câblage généralement utilisée pour réaliser des câbles droits est la
norme TIA/EIA T568A,, cependant il existe des câbles droits selon la
norme TIA/EIA T568B (seules les couleurs de certains fils changent,
cela n'a aucune incidence sur le fonctionnement
fonctionnemen dans la mesure où
les fils sont reliés de la même façon).
9.1.2. Câble croisé
L'utilisation d'un hub est très utile dans le cas de la connexion de nombreux ordinateurs, et est nettement
plus rapide qu'une connexion avec un câble coaxial. Toutefois, pour connecter ensemble deux machines il
existe une technique permettant d'éviter l'utilisation d'un hub.
Cette technique consiste à utiliser un câble croisé (en anglais cross cable ou crossover),
crossover un câble dont deux
fils se croisent.
isent. La norme recommandée pour ce type de câble est la norme TIA/EIA T568A pour une des
extrémités, la norme TIA/EIA T568B pour l'autre. Ce type de câble s'achète bien évidemment dans le
commerce, mais il est très facile à réaliser soi-même.
soi
9.2. Fabrication du câbles
9.2.1. Les outils nécessaires :
Et un
n connecteur classique
Les outils nécessaires, une petite pince
coupante, un cutter, une pince pour sertir les
connecteurs RJ45.
Les Enseignants
E
de l’Ere Technologique - Tunisie
Niveau 1
Vu de l'autre côté, on voit mieux les 8 rayures traditionnelles de la fiche "classique" RJ45.
On peut le voir également d'en haut, même si c'est moins évident.
•
C'est parti, on fait le tour de la gaine avec un cutter ou un couteau.
On peut alors constater qu'il est blindé, qu'ensuite il y a une couche cellophane et un fil métallique nu.
La cellophane
, une âme plastique de section cruciforme séparant les 4 paires, et le câble métallique
.
Les Enseignants
E
de l’Ere Technologique - Tunisie
Niveau 1
•
•
On coupe les trois en effet.
effet
On peut détacher les conducteurs. Et les mettre plus ou moins dans l'ordre.
•
On recoupe droit et à bonne longueur, ensuite on peut tenter l'introduction.
•
suivant
L'ordre est le même que dans la figure suivante
Les Enseignants
E
de l’Ere Technologique - Tunisie
Niveau 1
•
Il faut tout ressortir, redresser, réintroduire.
•
•
Les rangées de conducteurs du bas.
Celle du haut. Ce n'est pas parfait, mais il est difficile de faire mieux.
•
•
On peut étrangler le connecteur. Idem pour l'autre côté en cas de câble droit.
Ensuite, je teste rapidement (soit avec un ohmmètre en position diode et de fines pointes de
touche) soit avec ce testeur.
testeur Suffisant pour du 10 /100 Base T.
À gauche, un câble catégorie 5, le 6 étant à droite.
droite
Conclusion, le câble catégorie 6 est vraiment très désagréable à employer, pas souple et difficile à
manipuler.
