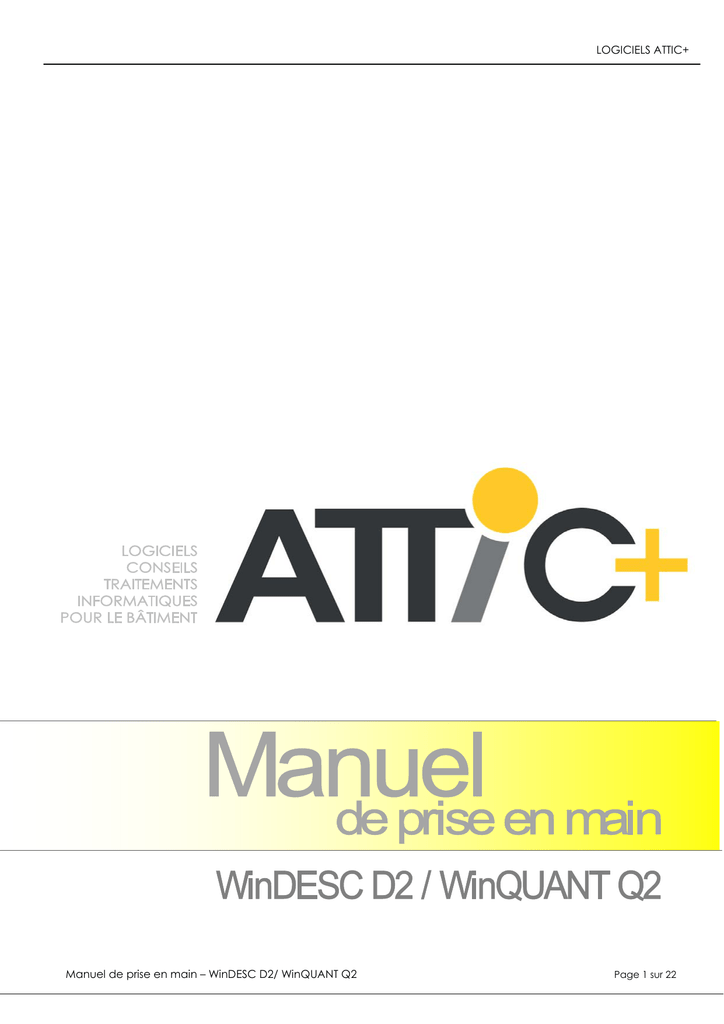

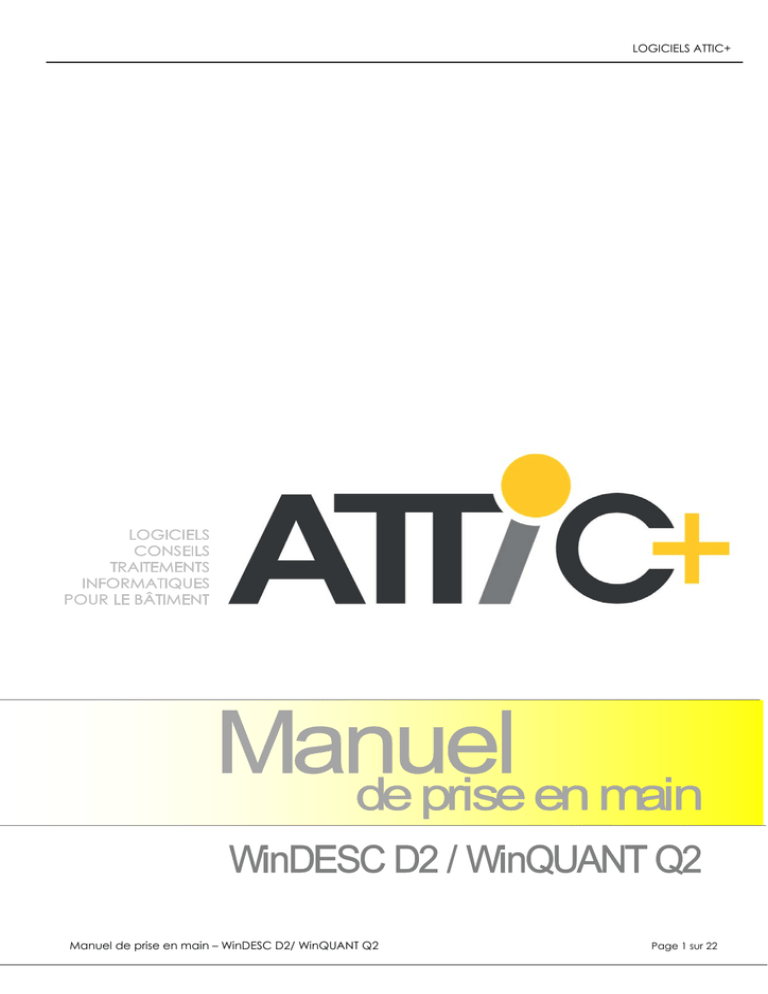

LOGICIELS ATTIC+ Manuel de prise en main – WinDESC D2

LOGICIELS ATTIC+
Manuel de prise en main – WinDESC D2/ WinQUANT Q2
Page 1 sur 22
LOGICIELS ATTIC+
Création d’une nouvelle affaire .................................................................................................................................... 3
Saisie du CCTP par localisation .................................................................................................................................. 5
Saisie par localisation D2 ......................................................................................................................... 5
Ecran de gestion des bibliothèques ......................................................................................................... 6
Saisie d’un nouvel article ......................................................................................................................... 7
Mémorisation d’une composition personnelle .......................................................................................... 9
Saisie d’une nouvelle localisation ............................................................................................................ 9
Sélection de la composition ................................................................................................................... 10
Possibilité d’exporter ces résultats dans le module D1 .......................................................................................... 12
Edition du CCTP .......................................................................................................................................................... 13
Edition Classique ................................................................................................................................... 13
Autres modes d’éditions ......................................................................................................................... 15
Saisie du Quantitatif Q2 .............................................................................................................................................. 18
Ecran saisie Q2...................................................................................................................................... 18
Renseignement de la page de minute.................................................................................................... 18
Edition du Quantitatif Q2 ............................................................................................................................................ 19
Edition classique des quantitatifs ........................................................................................................... 19
Autres modes d’éditions ......................................................................................................................... 21
Manuel de prise en main – WinDESC D2/ WinQUANT Q2
Page 2 sur 22
LOGICIELS ATTIC+
Bureau du logiciel : premier écran
Création d’une nouvelle affaire
Cliquer sur « sélection/création d’une affaire »
remarque : ici les références de l’affaire en cours
(par défaut, toujours la dernière affaire utilisée)
Ecran de gestion des affaires
Cliquer sur « création d’une affaire »
Ici les références des affaires existantes :
Nota : certaines affaires sont livrées comme exemples, notamment pour les
saisies graphiques dans Q4
Autre fonction disponible pour la création :
″Dupliquer l’affaire″ : créer une affaire à partir d’ une affaire existante
Création d’une nouvelle affaire
Code de l’affaire :
Dix caractères : code purement informatique
Saisir par exemple : 12352
Code de référence :
Saisir ce code en fonction de votre codification interne
Exemple : nom du client + mois et année (ce code pourra être édité ou
non dans les entêtes et premières pages)
Libellé : Saisir le nom de l’affaire
Exemple : projet immeuble Charles Peguy B BILLANCOURT
Bibliothèque de la base associée : chaque affaire est associée à une
bibliothèque de base.
Ecobanque est livrée avec le logiciel avec (+ de 58 000 articles)
Sélectionner la bible "Ecobanque"
Pour finir : Cliquer sur "créer l’affaire"
Manuel de prise en main – WinDESC D2/ WinQUANT Q2
Page 3 sur 22
LOGICIELS ATTIC+
Comment organiser votre affaire en plusieurs sousaffaires
Vous pouvez décomposer, si nécessaire, votre affaire en plusieurs
bâtiments ou tranches de travaux par exemple.
- Répondre "oui" si votre projet comporte plusieurs bâtiments, accès
direct à l’écran suivant
- Répondre "non" s'il ne comporte qu'un bâtiment. Le logiciel génère
alors automatiquement un classeur appelé "Ensemble".
Important :
L'édition se fera en fonction de ces classeurs.
Exemple : le projet comporte deux bâtiments :
Edition du CCTP pour les deux bâtiments cumulés
Edition des bordereaux par bâtiment
La numérotation se fera automatiquement entre les différents
documents.
Création des classeurs
Cliquer sur "création":
Code : trois chiffres. Il sert à classer les classeurs entre eux
Libellé :
texte souhaité
exemple : bâtiment A
Cliquer sur "valider"
Cliquer sur ″création d’un deuxième classeur ″: Même principe
Nota : Un classeur peut également être utilisé pour saisir une partie du
projet, que l'on souhaite intégrer ou non à l'édition globale.
Exemple : pour un hôpital, le service cardiologie et le service des urgences
seront saisis dans deux classeurs afin de permettre leur édition cumulée ou
indépendante.
Cliquer sur "fin"
Description générale de l'affaire
Vous pouvez saisir les renseignements propres à l'affaire :
Maître d’ouvrage, projet, date de création, logo, etc….
Onglet "intervenants" : permet de saisir l’ensemble des
intervenants de l’affaire.
Exemple : architecte, économiste, etc…
Notes :
On pourra revenir et renseigner ou modifier cette page à tout moment.
Ces informations seront utilisées pour générer automatiquement vos en-têtes
et premières pages, en fonction de feuilles de styles entièrement
paramétrables
Cliquer sur "fin", votre affaire est créée
Manuel de prise en main – WinDESC D2/ WinQUANT Q2
Page 4 sur 22
LOGICIELS ATTIC+
Catalogue général des affaires
L’affaire qui vient d’être créée est référencée dans le catalogue des
affaires présentes sur votre disque de travail ou sur le serveur.
SELECTIONNER VOTRE AFFAIRE :
Cliquer sur "sélection"
Ou double cliquer sur la ligne de l’affaire
Saisie du CCTP par localisation
Cliquer sur ″D2″ pour saisir votre Descriptif
Principe :
WinDESC D2 permet une saisie traditionnelle par localisation de votre
affaire :
- on définit une localisation
- on affecte à cette localisation, différents articles la composant :
Ex : pour une pièces : sols ; murs ; plafonds ; équipements…
Saisie par localisation D2
- Première étape : sélectionner un des classeurs de votre affaire
Exemple : bâtiment A
Manuel de prise en main – WinDESC D2/ WinQUANT Q2
Page 5 sur 22
LOGICIELS ATTIC+
Ecran saisie par localisation D2
saisir la localisation :
Vous disposez d’une arborescence à trois niveaux
Prenons comme exemple :
- saisie de la localisation 1 : « rdc »
- saisie de la localisation 2 : « appartement 1 »
- saisie de la localisation 3 : « chambre 1 »
Saisir un premier article
Pour appeler un article aller dans l’écran ″gestion des bibliothèques″
Ecran de gestion des bibliothèques
Dans chaque corps d’état, vous déroulez l’arborescence de tous les
chapitres jusqu’ à l’article souhaité
Nota :
Le texte de l’article est composé de:
- un texte ″libellé condensé″ qui n’est utilisé que dans les tableaux
de finition
- un texte court qui pourra être utilisé dans le bordereau
- un texte long qui pourra être utilisé dans l’édition du descriptif
Sélection de l’article dans la bible de base
-Cliquer sur le bouton sélection
Prenons comme exemple, la sélection de l’article du parquet massif
brute lambourde dans le corps d’états menuiseries intérieures
Retour sur écran de saisie D2
Apparition à l’écran de l’article ainsi que de son corps d’état
Nota :
Les articles se positionnent dans l’ordre de la bible de
base, indépendamment de la chronologie de saisie
Manuel de prise en main – WinDESC D2/ WinQUANT Q2
Page 6 sur 22
LOGICIELS ATTIC+
Saisie d’un nouvel article
Démarche identique :
Accès à la gestion des bibliothèques et choix du nouvel article, en
cliquant sur ″sélection″
Exemple :
Appel de l’article, plinthes en sapin du nord 10/50 :
Nota :
Informations sur l’article :
- son code.
- son unité
- son prix
- le nombre de chiffres après la virgule pour le calcul de sa quantité
…
Retour sur écran de saisie D2
L’article se positionne avant l’article parquet massif brut lambourde
(classement en fonction des corps d’état de la bible de base)
Sélection d’un nouvel article d’un autre lot
Prenons par exemple l’article : peinture sur mur, acryl mate rouleau
Manuel de prise en main – WinDESC D2/ WinQUANT Q2
Page 7 sur 22
LOGICIELS ATTIC+
Retour sur écran de saisie D2
L’article apparaît dans la « chambre1 »
Le corps d’état Menuiseries intérieures se positionne avant le
corps d’état Peinture (toujours en fonction de leur classement dans
la bible)
Même principe pour saisir les autres articles…
Nota : ces onglets associés à chaque article permettent de régler
différents critères ou options :
Prix : possibilité d’appliquer un coefficient,…
Détail : arrondi d’édition, …
Notes : texte CCTP avant-projet, coordonnées des fournisseurs, …
Image : associé à une image
Critères : gestion de ratios, regroupement d’articles par critères :
(finitions ; clos couvert…)
…
Retour sur écran D2
Aperçu de l’ensemble des articles de votre pièce
Important :
Vous pouvez mémoriser cette composition afin de la réutiliser,
pour cette affaire ou toute autre affaire à venir
Manuel de prise en main – WinDESC D2/ WinQUANT Q2
Page 8 sur 22
LOGICIELS ATTIC+
Mémorisation d’une composition personnelle
- Cliquer sur ″mémoriser la compo″
- Sélectionner un des thèmes existants : prenons les finitions pièces
Si vous n’avez pas de thème, vous pouvez le créer en cliquant sur
″accéder à la gestion complète des modèles et compositions″
L’écran suivant apparaît :
Dans le modèle « FINITION DEMO»
Donner un nom à cette composition : prenons comme exemple
«chambre »
- Cliquer sur ″Enregistrer″ : la composition apparaît dans la liste des
compositions
Saisie d’une nouvelle localisation
Créer une nouvelle saisie de la localisation :
Prenons comme exemple « séjour » de l’appartement 1 :
On ne ressaisie que la localisation 3 (Loc 1 et Loc 2 inchangées)
« Comment rappeler une composition »
Si l’on souhaite rappeler l’ensemble des articles de la chambre
(modifications possibles par la suite), cliquer sur
″rappeler une composition″
Manuel de prise en main – WinDESC D2/ WinQUANT Q2
Page 9 sur 22
LOGICIELS ATTIC+
Sélection de la composition
- Sélectionner le thème: Finition Demo
- Sélectionner le modèle « chambre » enregistré dans les
compositions
- Cliquer sur″ sélectionner ″ pour que les postes de la chambre
apparaissent dans la saisie « séjour »
Aperçu de tous les postes référencés dans la chambre
Retour sur écran de saisie D2
On peut modifier et réadapter cette composition
Suppression d’un ou plusieurs articles de cette composition
- Sélectionner l’article que l’on veut supprimer
- Prenons comme exemple, l’article peinture, mur, acryl satinée
rouleau
- Cliquer sur l’icône ″poubelle″
Cliquer sur ″Oui ″ pour supprimer cet article
L’article peinture, acryl. satinée rouleau, a été supprimé
Manuel de prise en main – WinDESC D2/ WinQUANT Q2
Page 10 sur 22
LOGICIELS ATTIC+
Saisie d’un nouvel article
Pour appeler un article aller dans la bible de base,
- Cliquer sur l’icône ″ gestion des bibliothèques″
Sélection d’un nouvel article dans la bible de base
Appel d’un autre poste : Peinture ; papier et revêtements collés…
Retour sur écran D2
L’article apparaît dans le « Séjour »
Vous pouvez enregistrer la nouvelle composition du séjour, afin de
pouvoir la rappeler ultérieurement
Manuel de prise en main – WinDESC D2/ WinQUANT Q2
Page 11 sur 22
LOGICIELS ATTIC+
Description de la colonne de gauche sur l’écran D2
Comment se décompose une localisation :
La liste de gauche montre dans le détail les trois niveaux de
l’arborescence créée pour cet exemple
-Niveau 1 : « rdc »
-Niveau 2 : « appartement 1 » « appartement 2 »
-Niveau 3 :
« Chambre 1» « chambre 2 » « cuisine » « entrée » « salle de
bain » « séjour » « wc »
Possibilité d’exporter ces résultats dans le module D1
Toutes les informations saisies dans D2 sont automatiquement
répercutées dans la saisie classique D1
- Cliquer sur D1
Vous retrouvez le CCTP organisé par lot, chaque article est
localisé automatiquement (localisation structurée).
Vous pouvez modifier ou compléter le document en cours
Manuel de prise en main – WinDESC D2/ WinQUANT Q2
Page 12 sur 22
LOGICIELS ATTIC+
Edition du CCTP
Cliquer ″Editions / Chaînages″
Attention : n’utiliser que la version : Edition V10
Edition Classique
Dans l’onglet ″Edition des Descriptifs″
Cliquer sur l’imprimante du Descriptif
Gestion des classeurs
Sélectionner ou désélectionner les classeurs
Prenons par exemple : «Bâtiment A »
Gestion des lots
Premier tableau : les lots
Les paramètres des lots :
Sélectionner où désélectionner les lots à éditer
Cliquer sur ″suite″
Nota : Vous pouvez créer, modifier ou supprimer les lots affichés
Manuel de prise en main – WinDESC D2/ WinQUANT Q2
Page 13 sur 22
LOGICIELS ATTIC+
Paramètres du style Descriptif à éditer
Aperçu de votre style Descriptif
On peut le paramétrer en cliquant sur aperçu du style
Choisir ce style « CCTP »existant
Cliquer sur l’icône aperçu où sur imprimer pour voir l’édition
Une fenêtre apparaît vous informant que votre style de base sera
répercuté sur le style de votre affaire 12352
Cliquer sur ″OUI″
Nota :
Ce style est entièrement paramétrable par l’utilisateur
Le style d’édition peut être propre à l’affaire ou à la base
Cette fenêtre vous demande de contrôler la cohérence de
l’affaire
Cliquer sur ″Oui″
Nota : cette opération peut prendre quelques instants
Manuel de prise en main – WinDESC D2/ WinQUANT Q2
Page 14 sur 22
LOGICIELS ATTIC+
Aperçu ou imprimer
Aperçu de votre édition du Descriptif.
Pour imprimer cliquer sur imprimante
Autres éditions possibles
Dans l’onglet ″Edition des Descriptifs″
Cliquer sur l’imprimante du tableau par localisation
Choix de l’édition
Différentes éditions possibles
Prenons l’exemple des ces deux types d’éditions :
A.
Tableau de finition par pièce/localisation
B.
…
Tableau de finition par article
- Cliquer sur l’imprimante correspondante
Manuel de prise en main – WinDESC D2/ WinQUANT Q2
Page 15 sur 22
LOGICIELS ATTIC+
A.
Tableau de finition par pièce/localisation
Renseigner ce tableau annexe avec les informations suivantes :
- Donner un titre à votre édition
- Définir le texte en bas de page
- Renseigner la date
- Paramétrer votre édition
…
Puis cliquer sur ″Valider″
Gestion des Classeurs
Sélectionner ou désélectionner les classeurs
Prenons par exemple : «Bâtiment A »
Gestion des lots
Sélectionner où désélectionner les lots à éditer
Cliquer sur suite
Autres paramètres et informations avant édition :
- Eliminer les articles une quantité nulle
- Appliquer un coefficient prix pour les articles
- Appliquer un coefficient quantité pour les articles
…
-Cliquer sur ″aperçu″
Manuel de prise en main – WinDESC D2/ WinQUANT Q2
Page 16 sur 22
LOGICIELS ATTIC+
Autres paramètres et informations avant édition :
Numérotation automatique de vos pages
- Sélectionner le/ les classeur(s) éditée(s) dans le descriptif
-Cliquer sur ″Suite″
Aperçu ou imprimer
Aperçu de votre édition du Descriptif.
Pour imprimer cliquer sur imprimante
Vous trouverez ci-joint (ANNEXE) un exemple d’impression
B) Tableau de finition par article
Même démarche que A)
Vous trouverez ci-joint (ANNEXE) un exemple d’impression
Manuel de prise en main – WinDESC D2/ WinQUANT Q2
Page 17 sur 22
LOGICIELS ATTIC+
Saisie du Quantitatif Q2
Cliquer sur Q2 pour saisir le Quantitatif
WinQUANT Q2 permet de saisir un métré classique par localisation :
- Définir une localisation
- Appeler les différents articles la composant
- Saisir les minutes correspondantes
Nota :
Deux méthodes pour aller dans le Quantitatif par localisation
- Soit directement par la saisie par localisation Q2
- Soit à partir de la saisie du descriptif D2
Ecran saisie Q2
Repartons de l’exemple des pièces préalablement saisies dans D2
- Sélectionner un des classeurs de votre affaire
Exemple : « bâtiment A »
- Se positionner dans la pièce : chambre 1
Comment rédiger une minute classique dans le cadre de
chacune des localisations saisies
Pour quantifier un article à travers une minute de calcul, il faut :
- Sélectionner l’article
- Cliquer sur l’icône « accès à la minute de calcul de la ligne
sélectionnée »
- La minute apparaît, voir écran suivant
Renseignement de la page de minute
Saisir la minute correspondant à l’article
- libellé : correspond à du texte : (ex : localisation)
- zone de calcul : permet la saisie des calculs :
- O : correspond aux opérateurs.(qui lient les lignes entres elles)
- Résultat : est le résultat de chaque saisie de calcul
- Sélectionner la ligne du résultat final
- Cliquer sur l’icône ″Res.″ (en rose)
- Cliquer sur la flèche rose pour que le résultat de la minute
apparaisse dans la colonne « Quantité » en cours
- Cliquer sur l’icône « fin » pour quitter la minute
Nota :
Même principe pour les autres articles à quantifier :
Remarque : la quantité peut être saisie directement sans passer par
la minute de calcul
Manuel de prise en main – WinDESC D2/ WinQUANT Q2
Page 18 sur 22
LOGICIELS ATTIC+
Edition du Quantitatif Q2
Cliquer sur ″Editions / Chaînages″
Attention : n’utiliser que la version : Edition V10
Edition classique des quantitatifs
Cliquer sur imprimante du bordereau
Gestion des classeurs
Sélectionner où désélectionner les classeurs et variantes.
Prenons par exemple : Bâtiment A
Gestion des lots
Premier tableau : les lots
Les paramètres des lots :
Sélectionner où désélectionner les lots que l’on veut éditer
Deuxième tableau : les Corps d Etat
Cliquer sur l’icône ″Corps d’état″ pour voir apparaître le
Gros Oeuvre
Cliquer sur suite
Manuel de prise en main – WinDESC D2/ WinQUANT Q2
Page 19 sur 22
LOGICIELS ATTIC+
Paramètre du style à éditer
Aperçu de votre quantitatif
On peut le paramétrer en cliquant sur aperçu du style
Cliquer sur l’icône ″aperçu″ où sur ″imprimer″ pour voir l’édition
Une fenêtre apparaît vous informant que votre style de base sera
répercuté sur le style de votre affaire 12352
Cliquer sur ″OUI″
Nota :
Ce style est entièrement paramétrable par l’utilisateur
Le style d’édition peut être propre à l’affaire ou à la base
Cette fenêtre vous demande d’effectuer un contrôle de la cohérence
de l’affaire
Cliquer sur ″Oui″
Manuel de prise en main – WinDESC D2/ WinQUANT Q2
Page 20 sur 22
LOGICIELS ATTIC+
Choix des classeurs à éditer avec le CCTP correspondant
Pour que la numérotation du bordereau concorde avec celle du
descriptif :
Au moment de l’édition, indiquer quels classeurs et variantes ont été
cumulés dans le descriptif
Cliquer sur suite pour aller voir l’édition du quantitatif
Aperçu de votre édition du quantitatif
Pour imprimer cliquer sur ″imprimante″
Autres modes d’éditions
Différentes éditions possibles
L’exemple : ″Tableau par localisations structurées″ :
- Cliquer sur l’imprimante correspondante
Manuel de prise en main – WinDESC D2/ WinQUANT Q2
Page 21 sur 22
LOGICIELS ATTIC+
Autres modes d’éditions
Prenons l’exemple de ces deux types d’éditions :
A.
Tableau de finition par pièce / localisation
B.
…
Tableau de finition par article
Même démarche que le descriptif
A) Tableau de finition par pièce / localisation
Vous trouverez ci-joint (ANNEXE) un exemple d’impression
B) Tableau de finition par article
Vous trouverez ci-joint (ANNEXE) un exemple d’impression
Manuel de prise en main – WinDESC D2/ WinQUANT Q2
Page 22 sur 22
