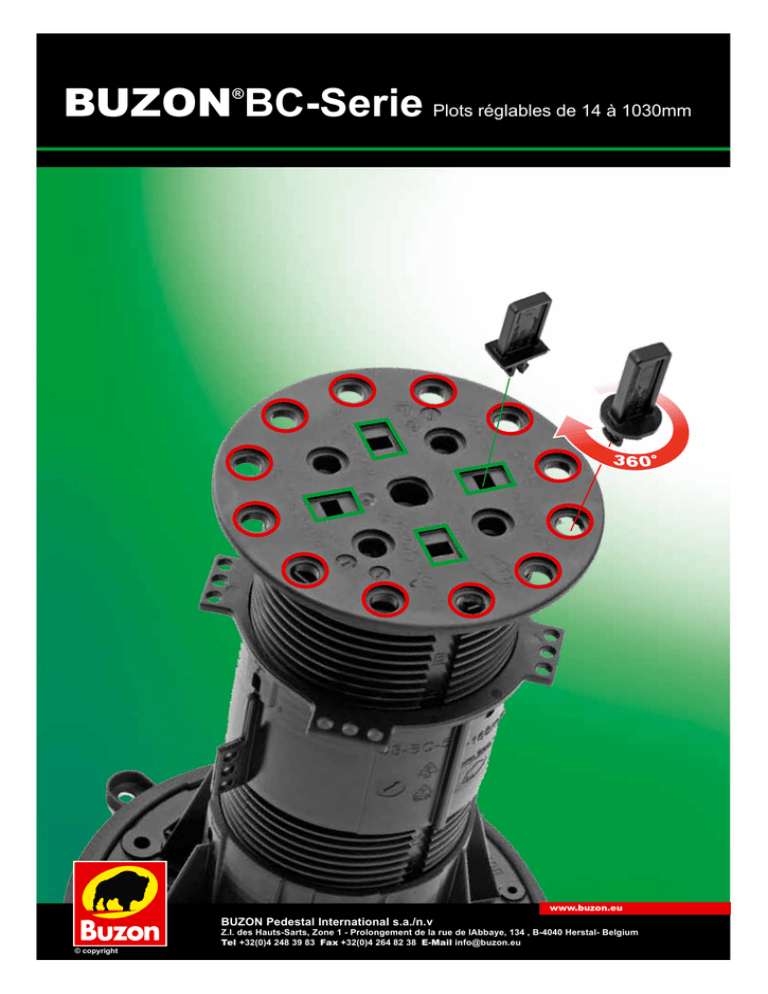

BC-Serie - Buzon Pedestal International sa

BUZON BC-Serie Plots réglables de 14 à 1030mm
®
www.buzon.eu
BUZON Pedestal International s.a./n.v
© copyright
Z.I. des Hauts-Sarts, Zone 1 - Prolongement de la rue de lAbbaye, 134 , B-4040 Herstal- Belgium
Tel +32(0)4 248 39 83 Fax +32(0)4 264 82 38 E-Mail [email protected]
BUZON BC-Serie
®
Applications
Sur simple demande*, notre
département conception met à
la disposition des architectes et
bureaux d’études, des fichiers en 2D.
Ceux-ci sont compatibles avec les
principaux softwares d’architecture
et permettent ainsi l’intégration
des plots Buzon dans les plans.
* Texte de cahier des charges sur demande.
© copyright
p.2
BUZON BC-Serie
®
Vente à l’unité ou carton complet
BC-0
BC-1
BC-0
BC-0
BC-1
BC-1
11mm
14mm
BC-02
BC-2
28-40mm
BC-3
40-55mm
BC-4
55-85mm
BC-5
85-140mm
116-200mm
BC-Série,
osez la créativité
BC-Serie, osez la créativité
La grande particularité du plot BC-Serie est sa tête multi fonctions qui permet la fixation, en périphérie,
C4
de 1 à 12 ailettes circulaires de séparation des dalles et qui, grâce à leurs rotations à 360°, épousent
parfaitement l’axe des dalles triangulaires, hexagonales, pentagones, circulaires... et permet ainsi aux
C3
concepteurs d’imaginer la terrasse avec beaucoup plus de créativité.
La tête du plot est pourvue de 4 trous rectangulaires pour la fixation d’ailettes rectangulaires
C4
pour la pose de dalles carrées ou rectangulaires.
La tête du plot est pourvue de 5 trous circulaires complémentaires avec un pas
C3
C3
C3
C3
C3
C3
C3
C3
C3
C3
C3
C3
C3
de vis (12 et 14mm) pour la fixation éventuelle, au moyen de vis,
pour divers accessoires.
C4
L’ajout de l’inverseur C4 permet un réglage facile et
précis de la hauteur du plot sous la dalle.
C4
Tête
BC-5
C4
Tête
BC-5
Tête
BC-4
C3
C3
C4
Base
BC-5
Base
BC-5
Base
BC-4
BC-6-INV
198-230mm
BC-7-NSC
224-365mm
BC-8-INV
342-455mm
BC-9-INV
452-620mm
BC-10-INV
BC-11-INV
562-790mm
672-995mm
BC-12-INV
782-1120mm
ACCESSOIRES
Support de lambourdes
BC-BATTEN KIT-1 / KIT-2 DCW-KIT-3 / KIT4
Espaceurs
2/4,5/6/8/10mm
Circulaire
Correcteur de pente
PH5-E4
BC-PH5
Egalisateur
BC-E10
Manchon C3
Inverseur C4
BC-E20
Rectangulaire
© copyright
p.3
BUZON BC-Serie
®
Vente à l’unité ou par carton complet
Code
Qté pces/carton
Hauteur
294
11mm
BC-0
Poids 73 gr
Code
Qté pces/carton
Hauteur
168
14mm
BC-1
25
Qté pces/palette
7350
BC-0
Dim. carton: 60x40x41cm
Poids carton seul: 1.100 gr
Poids carton + pièces: 23 kg
11mm
Qté cartons/palette
Poids brut: 595 kg
Poids net : 551 kg
Dim. palette: 100x120x220cm
Poids palette vide: 20 kg 100X120X15cm
Qté cartons/palette
25
Qté pces/palette
4200
Poids 144 gr
BC-1
Dim. carton: 60x40x41cm
Poids carton seul: 1.100 gr
Poids carton + pièces: 25 kg
Poids brut: 645 kg
Poids net : 605 kg
Dim. palette: 100x120x220cm
Poids palette vide: 20 kg 100X120X15cm
14mm
Code
Qté pces/carton
Hauteur
BC-02
84
28-40mm
Poids 220 gr
28-40mm
Code
60
40-55mm
Dim. carton: 60x40x41cm
Poids carton seul: 1.100 gr
Poids carton + pièces: 20 kg
Qté pces/carton
Hauteur
42
55-85mm
Poids 353 gr
2100
Poids brut: 520 kg
Poids net : 462 kg
Dim. palette: 100x120x220cm
Poids palette vide: 20 kg 100X120X15cm
Qté cartons/palette
25
Qté pces/palette
1500
Poids brut: 520 kg
Poids net : 465 kg
Dim. palette: 100x120x220cm
Poids palette vide: 20 kg 100X120X15cm
Qté cartons/palette
25
Qté pces/palette
1050
BC-3
Plot vissé
55-85mm
Qté pces/palette
BC-2
Plot vissé
Code
Dim. carton: 60x40x41cm
Poids carton seul: 1.100 gr
Poids carton + pièces: 20 kg
Qté pces/carton
Hauteur
40-55mm
Poids 310 gr
BC-3
25
BC-02
Plot vissé
BC-2
Qté cartons/palette
Dim. carton: 60x40x41cm
Poids carton seul: 1.100 gr
Poids carton + pièces: 16 kg
Poids brut: 420 kg
Poids net : 371 kg
Dim. palette: 100x120x220cm
Poids palette vide: 20 kg 100X120X15cm
© copyright
p.4
BUZON BC-Serie
Code TARIF 1000
®
Vente à l’unité ou par carton complet
Code
BC-4-NSC
Hauteur
85-140mm
Base et tête séparée
Poids Base + Tête
450 gr
Clé x2
85-140mm
Code
BC-4
Qté pces/carton
24 + 48 clés
Hauteur
Poids 450 gr
Code
Qté pces/palette
600
BC-4
NSC
Dim. carton: 60x40x41cm
Poids carton seul: 1.100 gr
Poids carton + pièces: 12 kg
Poids brut: 325 kg
Poids net : 270 kg
Dim. palette: 100x120x220cm
Poids palette vide: 20 kg 100X120X15cm
Qté pces/carton
Qté cartons/palette
42 + 84 clés
15
Qté pces/palette
630
BC-4
Clé x2
BC-5-NSC
25
NSC=plot non vissé
85-140mm
85-140mm
Qté cartons/palette
Dim. carton: 60x40x60cm
Poids carton seul: 1.320 gr
Poids carton + pièces: 20kg
Poids brut: 320 kg
Poids net : 284 kg
Dim. palette: 100x120x220cm
Poids palette vide: 20 kg 100X120X15cm
Qté pces/carton
Qté cartons/palette
Base et tête vissée
Hauteur
116-200mm
24 + 48 clés
15
Qté pces/palette
360
Base et tête séparée
Poids Base + Tête
595 gr
Clé x2
115-200mm
Code
BC-5
BC-5
NSC
Dim. carton: 60x40x60cm
Poids carton seul: 1.320gr
Poids carton + pièces: 16 kg
Poids brut: 260 kg
Poids net : 214 kg
Dim. palette: 100x120x220cm
Poids palette vide: 20 kg 100X120X15cm
Qté pces/carton
Qté cartons/palette
NSC=plot non vissé
Hauteur
116-200mm
Poids 595 gr
30 + 60 clés
15
Qté pces/palette
450
BC-5
Clé x2
Dim. carton: 60x40x60cm
Poids carton seul: 1.320 gr
Poids carton + pièces: 19kg
115-200mm
Poids brut: 305 kg
Poids net : 268 kg
Dim. palette: 100x120x220cm
Poids palette vide: 20 kg 100X120X15cm
Base et tête vissée
© copyright
p.5
BUZON BC-Serie
®
Vente à l’unité ou par carton complet
Code
Qté pces/carton
Poids 278 gr
INV = Inverseur + 34mm
Code
Clé x2
Poids 335 gr
Coupler
h=168mm
Code
25
Hauteur
198-230mm
Qté pces/palette
1200
C4-BC
INV
Dim. carton: 60x40x40cm
Poids carton seul: 1.100 gr
Poids carton + pièces: 14 kg
Poids brut: 370 kg
Poids net : 334 kg
Dim. palette: 100x120x220cm
Poids palette vide: 20 kg 100X120X15cm
Qté pces/carton
Qté cartons/palette
48 + 96 clés
C3-BC-5
BC-6-NSC-INV
Qté cartons/palette
48
C4-BC-INV
15
Qté pces/palette
720
C3-BC
-5
Dim. carton: 60x40x60cm
Poids carton seul: 1.320 gr
Poids carton + pièces: 17 kg
Poids brut: 275 kg
Poids net : 241 kg
Dim. palette: 100x120x220cm
Poids palette vide: 20 kg 100X120X15cm
Remarque: La palette de BC-6-NSC-INV peut être composée de boîtes d’articles différents.
NSC=plot non vissé INV=Inverseur
BC-4
Tête
C4-BC-INV
Pour conditionnement en
carton et palette voir ci-dessus
C4-BC-INV
Clé x2
BC-4
Base + 2 clés
C4-BC
INV
Pour conditionnement en carton et palette voir p.5:
BC-4
NSC
BC-4-NSC
198-232mm Poids 728 gr
Code
BC-7-NSC-C3
Hauteur
224-365mm
Remarque: La palette de BC-7-NSC-INV peut être composée de boîtes d’articles différents.
NSC=plot non vissé INV=Inverseur
BC-5
Tête
C3-BC-5
Pour conditionnement en
carton et palette voir ci-dessus
C3-BC-5
C3-BC
-5
Clé x2
BC-5
Pour conditionnement en carton et palette voir p.5:
Base + 2 clés
BC-5-NSC
BC-5
NSC
224-365mm Poids 873 gr
© copyright
p.6
BUZON BC-Serie
®
Vente à l’unité ou par carton complet
Code
BC-8-NSC-INV
Hauteur
342-455mm
Remarque: La palette de BC-8-NSC-INV peut être composée de boîtes d’articles différents.
NSC=plot non vissé INV=Inverseur
BC-5
Tête
C4-BC-INV
Pour conditionnement en
carton et palette voir page 6
C4-BC-INV
Clé x4
INV
C3-BC-5
Pour conditionnement en
carton et palette voir page 6
1 manchon + 2 clés
C3-BC-5
BC-5
Base + 2 clés
C4-BC
C3-BC
-5
BC-5
Pour conditionnement en carton
et palette voir p.5:
NSC
BC-5-NSC
224-365mm Poids 1208 gr
Code
BC-9-NSC-INV
Hauteur
452-620mm
Remarque: La palette de BC-9-NSC-INV peut être composée de boîtes d’articles différents.
NSC=plot non vissé INV=Inverseur
BC-5
Tête
C4-BC-INV
Pour conditionnement en
carton et palette voir page 6
Pour conditionnement en
carton et palette voir page 6
C3-BC-5
2 manchons + 4 clés
Clé x6
C4-BC
INV
C4-BC-INV
C3-BC-5
BC-5
Pour conditionnement en carton
et palette voir p.5:
Base + 2 clés
BC-5-NSC
C3-BC
-5
BC-5
NSC
452-620mm Poids 1543 gr
Code
BC-10-NSC-INV
Hauteur
562-790mm
Remarque: La palette de BC-10-NSC-INV peut être composée de boîtes d’articles différents.
NSC=plot non vissé INV=Inverseur
BC-5
Tête
C4-BC-INV
Pour conditionnement en
carton et palette voir page 6
C4-BC-INV
-5
3 manchons + 6 clés
BC-5
Base + 2 clés
INV
C3-BC
C3-BC-5
Clé x8
C4-BC
Pour conditionnement en carton et palette voir page 6: C3-BC-5
Pour conditionnement en carton
et palette voir p.5:
BC-5-NSC
BC-5
NSC
562-790mm Poids 1878 gr
© copyright
p.7
BUZON BC-Serie
Code TARIF 1000
®
Vente à l’unité ou par carton complet
Code
BC-11-NSC-INV
Hauteur
672-995mm
Remarque: La palette de BC-11-NSC-INV peut être composée de boîtes d’articles différents.
NSC=plot non vissé INV=Inverseur
BC-5
Tête
C4-BC-INV
Pour conditionnement en
carton et palette voir page 6
C4-BC-INV
C4-BC
INV
C3-BC-5
C3-BC
-5
4 manchons + 8 clés
Clé
x10
Pour conditionnement en carton et palette voir page 6: C3-BC-5
Pour conditionnement en carton
et palette voir p.5:
BC-5
Base + 2 clés
BC-5
NSC
BC-5-NSC
672-995mm Poids 2213 gr
Code
BC-12-NSC-INV
Hauteur
782-1120mm
Remarque: La palette de BC-12-NSC-INV peut être composée de boîtes d’articles différents.
NSC=plot non vissé INV=Inverseur
BC-5
Tête
C4-BC-INV
Pour conditionnement en
carton et palette voir page 6
C4-BC-INV
C3-BC-5
C4-BC
INV
5 manchons + 10 clés
C3-BC
-5
Clé
x12
Pour conditionnement en carton et palette voir page 6: C3-BC-5
BC-5
Pour conditionnement en carton
et palette voir p.5:
Base + 2 clés
BC-5-NSC
BC-5
NSC
782-1120mm Poids 2548 gr
© copyright
p.8
BUZON BC-Serie
®
Accessoires
Vente à l’unité ou par carton complet
Code
BC-TAB-C-2MM
BC-TAB-C-4.5MM
BC-TAB-C-6MM
BC-TAB-C-8MM
BC-TAB-C-10MM
Largeur ailettes
2mm
4,5mm
6mm
8mm
10mm
Hauteur ailettes
24mm
24mm
24mm
24mm
24mm
Circulaire
Code
Poids 3gr
Poids 4gr
Poids 4gr
Qté pces/sachet
40
40
40
40
40
Ailettes
24mm
Dim. carton: 30x40x15
Poids carton seul: 340gr
Poids carton + pces: 3-4-7kg
2 - 4,5 - 6 - 8 - 10mm
BC-TAB-C-4.5MM-H17
Poids 2gr
Poids 3gr
Largeur ailettes
4.5mm
Hauteur ailettes
17mm
Poids 3gr
Qté pces/carton
2400
2400
2400
1800
1800
BC-TA
BS
Qté pces/sachet
96
Ailettes
17mm
Qté pces/carton
2400
Dim. carton: 30x40x15
Poids carton seul: 340gr
Poids carton + pces: 4kg
Circulaire
4,5 mm
BC-TA
BS
Code
BC-TAB-R-2MM
BC-TAB-R-4.5MM
BC-TAB-R-6MM
BC-TAB-R-8MM
BC-TAB-R-10MM
Largeur ailettes
2mm
4,5mm
6mm
8mm
10mm
Hauteur ailettes
24mm
24mm
24mm
24mm
24mm
Poids 2gr
Poids 3gr
Poids 3gr
Poids 4gr
Poids 4gr
Ailettes
24mm
Qté pces/sachet
40
96
40
40
40
Qté pces/carton
2400
2400
2400
1800
1800
Rectangulaire
2 - 4,5 - 6 - 8 - 10mm
Code
BC-TAB-R-4,5MM-H17
Largeur ailettes
4,5mm
Dim. carton: 30x40x15
Poids carton seul: 340gr
Poids carton + pces: 3-4-7kg
Hauteur ailettes
17mm
Ailettes
17mm
Rectangulaire
4,5mm
Poids 3gr
BC-TA
BS
Qté pces/sachet
96
Qté pces/carton
2400
Dim. carton: 30x40x15
Poids carton seul: 340gr
Poids carton + pces: 4kg
BC-TA
BS
© copyright
p.9
BUZON BC-Serie
®
Accessoires
Vente à l’unité ou par carton complet
Code
Qté pces/carton
Epaisseur
BC-E10
BC-E20
1mm: 500
2mm: 250
1mm
2mm
1mm
Dim. carton: 40x29x20
Poids carton seul: 400gr
Poids carton + pces: 8kg
BC-E1
Egalisateur 1mm
2mm
0
2mm
Dim. carton: 40x29x20
Poids carton seul: 400gr
Poids carton + pces: 8kg
BC-E2
0
Poids:1mm: 15gr
2mm: 30gr
Code
Code
Qté pces/carton
pces/palette
Qté
Type
Type
5040
120
BC-BATTEN-KIT-1
RACK PLUG
PLUG LARGE
MEDIUM
BC-BATTEN-KIT-2 RACK
Pin Tube
x1
Poids: 125gr
Dim. carton: 52x35x34
Poids carton seul: 911gr
Poids carton + pces: 18kg
Rack Plug
MEDIUM
X1
BC-BA
T
KIT-2 TEN
Guide Batten
X2
BC-Batten
X1
Réglable de 35 à 90mm
Remarque: Epaisseur du BC-BATTEN = 11mm à ajouter aux plots réglables
Type
Code
Qté pces/carton
RACK PLUG LARGE
BC-BATTEN-KIT-1
120
Poids: 127gr
Pin Tube
x1
Rack Plug
LARGE
X1
Guide Batten
X2
BC-Batten
X1
Dim. carton: 52x35x34
Poids carton seul: 911gr
Poids carton + pces: 18kg
Le KIT-1 avec
Rack Plug
Large s’utilise
sur les plots BC
muni du
correcteur de
pente PH5
Réglable de 35 à 90mm
Code
BC-GUIDE-BATTEN
BC-BA
T
KIT-1 TEN
Remarque: Epaisseur du BC-BATTEN = 11mm + Epaisseur du PH-5 =9mm
Epaisseur totale BC-BATTEN + PH-5 = 20mm à ajouter aux plots BC
Qté pces/carton
Type
720
Guide
3
1
Dim. carton: 52x35x34
Poids carton seul: 900gr
Poids carton + pces: 10kg
2
2 guides supplémentaires
peuvent être ajoutés au
plateau BC-BATTEN-KIT-1
et KIT-2 en cas d’utilisation
avec 3 lambourdes
Poids: 12gr
3
BC gu
Batte ide
n
© copyright
p.10
BUZON BC-Serie
®
Code TARIF 1000
Accessoires
Vente à l’unité ou par carton complet
Code
DCW-KIT-3
Pin Tube
Type
65mm
Qté pces/carton
120
Rack Plug Medium
Poids: 96gr
KIT-3
Rack Plug Medium
h:20mm
Batten Holder
Dim. carton: 52x35x41
Poids carton seul: 850gr
Poids carton + pces: 12,37kg
65
KIT-3
mm
65mm
Code
DCW-KIT-4
Poids: 96gr
Type
Pin Tube
65mm
Rack Plug Large
Fixé uniquement sur les plots BC munis
du correcteur de pente PH5
KIT-4
Rack Plug Large
h:25mm
Batten Holder
65
mm
65mm
Code
PH5-E4
Qté pces/carton
120
Dim. carton: 52x35x41
Poids carton seul: 850gr
Poids carton + pces: 12,37kg
KIT-4
Correcteur de pente
PH5
Remarque:
Epaisseur du KIT-4 = 4mm + épaisseur du PH-5 = 9mm
Epaisseur totale KIT-4 + PH-5 = 13mm
à ajouter aux plots réglables BC
Qté pces/carton
Hauteur
9mm
Uniquement
Ailettes rectangulaires
Correcteur de pente 0 à 5%
sur la TETE du plot
Poids 85gr
120
Dim. carton: 52X35X41
Poids carton seul: 850gr
Poids carton + pces: 11,05kg
PH-5
E4
Code
BC-PH5
Hauteur
Ailettes rectangulaires
ou circulaires
12mm
Qté pces/carton
84
Dim. carton: 47x47x44
Poids carton seul: 1100gr
Poids carton + pces: 17kg
Correcteur de pente 0 à 5%
sous la BASE du plot
Poids 192gr
BC-PH
5
Possibilité de superposer 2 correcteurs
© copyright
p.11
BUZON BC-Serie
®
Accessoires
Vente à l’unité ou par carton complet
Code
Type
KEY-BC-DPH-PB
BPI
Qté pces/carton
1
Ajuster la hauteur
Diminuer la hauteur
Clé en polyamide
pour un ajustage facile de
la hauteur des plots BUZON
Poids: 56 gr
Qté pces/carton
Type
1
2
1
5
4
3
2
1
2
1
2
1
2
1
2
1
5
4
3
Type
BPI
5
4
3
Code
Lève dalle
Composition du Kit:
• Buzon level
• plot Bc-0
• 4 clips de fixation
• craie
• Instructions (aIp)
5
4
3
5
4
3
2
1
BUZON LEVEL Niveau à bulle
Détermine la valeur et la direction de la pente
à redresser (en %)
5
4
3
5
4
3
2
1
BPI
5
4
3
Code
KIT SL 80
Exemple: 3%
Qté pces/carton
1
Dimensions des dalles en cm
30 x 30 35 x 35 40 x 40
45 x 45 49 x 49 50 x 50
Poids: 1222 gr
© copyright
p.12
DES Références partout dans le monde
BUZON Pedestal International s.a./n.v
Z.I. des Hauts-Sarts, Zone 1 - Prolongement de la rue de lAbbaye, 134 , B-4040 Herstal- Belgium
Tel +32(0)4 248 39 83 Fax +32(0)4 264 82 38 E-Mail [email protected] www.buzon.eu
p.14
p.13
BUZON BC-Serie
®
BUZON Pedestal International s.a./n.v
p.14
Z.I. des Hauts-Sarts, Zone 1 - Prolongement de la rue de lAbbaye, 134 , B-4040 Herstal- Belgium
Tel +32(0)4 248 39 83 Fax +32(0)4 264 82 38 E-Mail [email protected] www.buzon.eu
p.14
