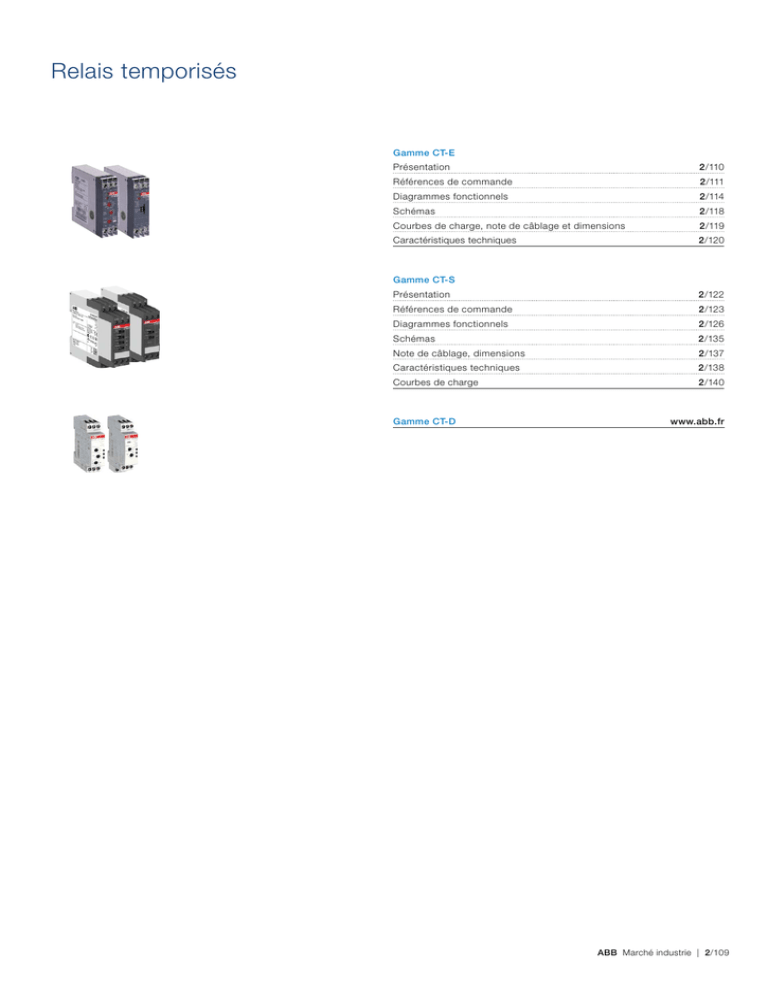

Relais temporisés

Transcription

Relais temporisés

Relais temporisés
Gamme CT-E
Présentation
2/110
Références de commande
2/111
Diagrammes fonctionnels
2/114
Schémas
2/118
Courbes de charge, note de câblage et dimensions
2/119
Caractéristiques techniques
2/120
Gamme CT-S
Présentation
2/122
2/123
2/126
Schémas
2/135
Note de câblage, dimensions
2/137
2/138
Courbes de charge
2/140
Gamme CT-D
www.abb.fr
ABB Marché industrie | 2/109
Relais temporisés
Gamme CT-E - Présentation
Gamme CT-E - la gamme économique
Excellent rapport prix-performances pour les utilisateurs OEM
Échelles de lecture directe
La configuration directe de la temporisation,
sans calcul supplémentaire, garantit la précision du
réglage.
LED d’indication d’état
2CDC 255 011 F0b05
Des LED frontales affichent les états opérationnels
en temps réel, pour simplifier la mise en service et
le dépannage.
Vis de serrage M3 (Pozidriv 1)
Vissage et dévissage simples et rapides des vis
de serrage avec un tournevis pozidriv, à pans ou
cruciforme.
Diversité :
– 2 temporisateurs multifonctions
– 56 temporisateurs monofonctions
– 4 relais de commutation
■
Produits de commande
Tensions d’alimentation de commande
– Plage unique : 110-130 V AC, 220-240 V AC
– Double plage : 24 V AC/DC
– Large plage : 24-240 V AC/DC (CT-MFE)
■
➀ LED d’indication d’état
Plages de temporisation :
– 5 plages uniques de temporisation : 0,05-1 s, 0,1-10 s, 0,3-30 s,
3-300 s, 0,3-30 min.
– 8 plages de temporisation : 0,05 s - 100 h (CT-MFE)
■
Produits équipés de :
– 1 inverseur (250 V / 4 A) ou une sortie de sécurité pour les hautes
fréquences de commutation (thyristor 0,8 A)
■
■
Grandes vis de serrage pour un branchement facile et rapide
■
Homologations / Marques (selon le produit)
,
,
,
,
,
/
U - LED verte :
V alimentation
tension appliquée
➀
➁
➂
R2 : LED rouge :
V relais de sortie
sous tension
➃
➁ Réglage de la plage
de temporisation
➂ Réglage précis de la
temporisation
multifonction
➃ Présélection de la
fonction de temporisation
,
Synonymes
expression
employée
équivalent(s)
expression
employée
équivalent(s)
1 inverseur
SPDT
par potentiel d’alimentation
humide / non flottant
2 inverseurs
DPDT
sans tension
sec / flottant
2/110 | ABB Marché industrie
monofonction
Type
Tension
d’alimentation
Plage de
temporisation
Entrée commandée
Relais temporisés
Gamme CT-E - Références de commande
Réf. Commerciale
Article
Colis.
Masse
(pièce)
(1 pce)
kg
Temporisateur multifonction
CT-MFE : 6 fonctions (1), 8 plages de temporisation (0,05 s - 100 h), 1 inverseur, 2 LED
CT-MFE
CT-MFE
24-240 V AC/DC
0,05 s - 100 h
■
1SVR550029R8100
255002981
1
0.08
Temporisateurs à retard à la mise sous tension A
CT-ERE : 1 inverseur, 2 LED
24 V AC/DC,
220-240 V AC
CT-ERE
110-130 V AC
0,1-10 s
1SVR550107R1100
255010711
1
0.08
0,3-30 s
1SVR550107R4100
255010741
1
0.08
3-300 s
1SVR550107R2100
255010721
1
0.08
0,3-30 min.
1SVR550107R5100
255010751
1
0.08
0,1-10 s
1SVR550100R1100
255010011
1
0.08
0,3-30 s
1SVR550100R4100
255010041
1
0.08
3-300 s
1SVR550100R2100
255010021
1
0.08
0,3-30 min
1SVR550100R5100
255010051
1
0.08
Temporisateurs à retard à la retombée B
CT-AHE : 1 inverseur, 2 LED
CT-ERE
24 V AC/DC
CT-AHE
110-130 V AC
220-240 V AC
0,1-10 s
■
1SVR550118R1100
255011811
1
0.08
0,3-30 s
■
1SVR550118R4100
255011841
1
0.08
3-300 s
■
1SVR550118R2100
255011821
1
0.08
0,1-10 s
■
1SVR550110R1100
255011011
1
0.08
0,3-30 s
■
1SVR550110R4100
255011041
1
0.08
3-300 s
■
1SVR550110R2100
255011021
1
0.08
0,1-10 s
■
1SVR550111R1100
255011111
1
0.08
0,3-30 s
■
1SVR550111R4100
255011141
1
0.08
3-300 s
■
1SVR550111R2100
255011121
1
0.08
CT-ARE : sans tension auxiliaire, 1 inverseur, 1 LED
CT-AHE
24 V AC/DC,
220-240 V AC
CT-ARE
110-130 V AC
0,1-10 s
1SVR550127R1100
255012711
1
0.08
0,3-30 s
1SVR550127R4100
255012741
1
0.08
0,1-10 s
1SVR550120R1100
255012011
1
0.08
0,3-30 s
1SVR550120R4100
255012041
1
0.08
CT-ARE
(1) Fonctions : retard à la mise sous tension, retard à la retombée avec tension auxiliaire, simple impulsion à la mise sous tension,
simple impulsion à la retombée avec tension auxiliaire, temporisation clignotant commençant par marche, temporisation clignotant commençant par arrêt, générateur d’impulsions.
1SVR 550 137 F1100
Type
Tension
d’alimentation
Plage de
temporisation
Entrée commandée
Relais temporisés
Réf. Commerciale
Article
Colis.
Masse
(pièce)
(1 pce)
kg
Temporisateurs à simple impulsion à la mise sous tension CA
CT-VWE : 1 inverseur, 2 LED
24 V AC/DC,
220-240 V AC
CT-VWE
CT-VWE
2CDC 251 125 F0b04
110-130 V AC
0,1-10 s
1SVR550137R1100
255013711
1
0.08
0,3-30 s
1SVR550137R4100
255013741
1
0.08
3-300 s
1SVR550137R2100
255013721
1
0.08
0,1-10 s
1SVR550130R1100
255013011
1
0.08
0,3-30 s
1SVR550130R4100
255013041
1
0.08
3-300 s
1SVR550130R2100
255013021
1
0.08
1SVR550158R3100
255015831
1
0.08
1SVR550150R3100
255015031
1
0.08
1SVR550151R3100
255015131
1
0.08
Temporisateurs à simple impulsion à la retombée CB
CT-AWE : sans tension auxiliaire, 1 inverseur, 2 LED
24 V AC/DC
CT-AWE
110-130 V AC
0,05-1 s
220-240 V AC
CT-AWE : avec tension auxiliaire, 1 inverseur, 2 LED
24 V AC/DC
CT-AWE
1SVR 550 167 F1100
CT-AWE
110-130 V AC
220-240 V AC
0,1-10 s
■
1SVR550148R1100
255014811
1
0.08
0,3-30 s
■
1SVR550148R4100
255014841
1
0.08
3-300 s
■
1SVR550148R2100
255014821
1
0.08
0,1-10 s
■
1SVR550140R1100
255014011
1
0.08
0,3-30 s
■
1SVR550140R4100
255014041
1
0.08
3-300 s
■
1SVR550140R2100
255014021
1
0.08
0,1-10 s
■
1SVR550141R1100
255014111
1
0.08
0,3-30 s
■
1SVR550141R4100
255014141
1
0.08
3-300 s
■
1SVR550141R2100
255014121
1
0.08
Temporisation clignotant commençant par arrêt CB
CT-EBE : avec périodes de marche et d’arrêt symétriques, 1 inverseur, 2 LED
CT-EBE
24 V AC/DC,
220-240 V AC
0,1-10 s
110-130 V AC
1SVR550167R1100
255016711
1
0.08
1SVR550160R1100
255016011
1
0.08
Temporisateurs étoile-triangle FA, FC
1SVR 550 207 F4100
CT-EBE
CT-YDE : retard à la mise sous tension, retard à la retombée sans tension auxiliaire, 1 inverseur, 2 LED
24 V AC/DC,
220-240 V AC
CT-YDE
110-130 V AC
0,1-10 s
1SVR550207R1100
255020711
1
0.08
0,3-30 s
1SVR550207R4100
255020741
1
0.08
3-300 s
1SVR550207R2100
255020721
1
0.08
0,1-10 s
1SVR550200R1100
255020011
1
0.08
0,3-30 s
1SVR550200R4100
255020041
1
0.08
3-300 s
1SVR550200R2100
255020021
1
0.08
CT-SDE : retard à la mise sous tension avec temps de passage fixe, 1 contact normalement fermé,
1 contact normalement ouvert, câblage interne, 2 LED
24 V AC/DC,
220-240 V AC
CT-SDE
CT-YDE
110-130 V AC
380-415 V AC
0,3-30 s
1SVR550217R4100
255021741
1
0.08
1SVR550210R4100
255021041
1
0.08
1SVR550212R4100
255021241
1
0.08
2CDC 251 059 F0b03
Type
Tension
d’alimentation
Plage de
temporisation
Entrée commandée
Relais temporisés
Réf. Commerciale
Article
Colis.
Masse
(pièce)
(1 pce)
kg
Sortie de sécurité / sans contact
Relais temporisés multifonction
CT-MKE : 4 fonctions (1), sortie de sécurité, sélection des fonctions et de la plage de temporisation
par des cavaliers externes, 1 LED
CT-MKE
1SVR 550 019 F0000
CT-SDE
24-240 V AC/DC
0,1-10 s,
3-300 s
1SVR550019R0000
255001900
1
0.08
Relais temporisés à retard à la mise sous tension A
CT-EKE : sortie de sécurité, 1 LED
CT-EKE
24-240 V AC/DC
0,1-10 s
1SVR550509R1000
255050910
1
0.08
0,3-30 s
1SVR550509R4000
255050940
1
0.08
3-300 s
1SVR550509R2000
255050920
1
0.08
0,1-10 s
1SVR550519R1000
255051910
1
0.08
0,3-30 s
1SVR550519R4000
255051940
1
0.08
3-300 s
1SVR550519R2000
255051920
1
0.08
Relais temporisés à retard à la retombée B
CT-AKE : sortie de sécurité, 1 LED
CT-AKE
24-240 V AC
1SVR 550 509 F2000
CT-MKE
1SVR 550 519 F1000
CT-EKE
CT-AKE
Note :
Les modèles CT-...KE sont des relais temporisés à semi-conducteurs équipés d’une sortie
thyristor pour les applications à 2 fils. Ils sont branchés directement en série avec la bobine de commande des contacteurs ou des relais. Ne pas appliquer de tension si aucune
charge n’est connectée car l’intensité n’est pas limitée.
(1) Fonctions : retard à la mise sous tension (AC/DC), simple impulsion à la mise sous tension (AC uniquement), temporisation
clignotant commençant par marche (AC uniquement), temporisation clignotant commençant par arrêt (AC uniquement).
Relais temporisés
Gamme CT-E - Diagrammes fonctionnels
A1-A2/B1
15-18
15-16
LED verte
t
CA
Simple impulsion à la mise sous tension (calibrateur)
CT-VWE, CT-MFE
Le relais de sortie est mis sous tension dès l’application de la tension
d’alimentation de commande, et hors tension lorsque la temporisation
spécifiée s’achève.
Si la tension d’alimentation de commande est interrompue avant la fin
de la temporisation, le relais de sortie est mis hors tension et la temporisation est réinitialisée.
L’entrée commandée A1-Y1 du CT-MFE doit être interconnectée si cette
fonction de temporisation est configurée.
2CDC 252 133 F0205
Retard à la retombée, sans tension auxiliaire
(vrai retard à l’ouverture) CT-ARE
La fonction de retard à la retombée sans tension auxiliaire ne nécessite
pas de tension d’alimentation de commande pour la temporisation.
L’application d’une tension d’alimentation de commande met le relais de
sortie sous tension. En cas d’interruption de la tension d’alimentation de
commande, la période de retard à la retombée démarre. Une fois la temporisation achevée, le relais de sortie est mis hors tension.
Si la tension d’alimentation de commande est appliquée à nouveau
avant la fin de la temporisation, celle-ci est réinitialisée et le relais de sortie reste sous tension.
Pour un bon fonctionnement, la tension d’alimentation de commande
doit être appliquée pendant la durée minimum de mise sous tension
(200 ms).
A1-A2/B1
15-18
15-16
LED verte
LED rouge
t
t = temporisation réglée
<t
t = durée d’impulsion réglée
A1-A2
15-18
15-16
LED verte
LED rouge
t
2CDC 252 138 F0205
Simple impulsion à la retombée, sans tension auxiliaire
(calibrateur) CT-AWE
La fonction de simple impulsion à la retombée sans tension auxiliaire ne
nécessite pas de tension d’alimentation de commande pour la temporisation.
En cas d’interruption de la tension d’alimentation de commande, le
relais de sortie est mis sous tension et la période d’arrêt démarre. Une
fois la temporisation achevée, le relais de sortie est mis hors tension.
Si la tension d’alimentation de commande est appliquée à nouveau
avant la fin de la temporisation, celle-ci est réinitialisée et le relais de sortie est mis hors tension.
Pour un bon fonctionnement, la tension d’alimentation de commande
doit être appliquée pendant la durée minimum de mise sous tension
(200 ms).
CB
Simple impulsion à la retombée, avec tension auxiliaire
(calibrateur) CT-AWE
Cette fonction nécessite une tension d’alimentation de commande
continue. L’ouverture de l’entrée commandée A1-Y1 met le relais de
sortie sous tension et déclenche la temporisation. Une fois la temporisation spécifiée achevée, le relais de sortie est mis hors tension.
L’interruption de la tension d’alimentation de commande ou la fermeture
de l’entrée commandée A1-Y1 avant la fin de la temporisation entraîne
la mise hors tension du relais de sortie et la réinitialisation de la temporisation.
2CDC 252 137 F0205
CB
A1-A2
A1-Y1
15-18
15-16
LED verte
LED rouge
t
2CDC 252 134 F0205
B
Relais temporisés
2CDC 252 139 F0205
Temporisation clignotant commençant par marche
(Temps de cycle égaux, commençant par marche)
CT-MFE
L’application de la tension d’alimentation de commande lance une
temporisation avec périodes de marche et d’arrêt symétriques. Le cycle
débute par une période de marche.
En cas d’interruption de la tension d’alimentation de commande, le relais
de sortie est mis hors tension et la temporisation est réinitialisée.
L’entrée commandée A1-Y1 du CT-MFE est désactivée lorsque cette
fonction est sélectionnée.
A1-A2
15-18
15-16
LED verte
LED rouge
t
t
t = temps de clignotement réglé
DB
Temporisation clignotant commençant par arrêt
(Temps de cycle égaux, commençant par arrêt)
CT-EBE, CT-MFE
L’application de la tension d’alimentation de commande lance une
temporisation avec périodes de marche et d’arrêt symétriques. Le cycle
débute par une période d’arrêt.
En cas d’interruption de la tension d’alimentation de commande, le relais
L’entrée commandée A1-Y1 du CT-MFE est désactivée lorsque cette
fonction est sélectionnée.
2CDC 252 140 F0205
DA
A1-A2/B1
15-18
15-16
LED verte
LED rouge
t
t
H
2CDC 252 136 F0205
Générateur d’impulsion (instantané)
CT-MFE
La fermeture de l’entrée commandée reliée aux bornes A1-Y1, si la tension d’alimentation de commande est appliquée, met le relais de sortie
sous tension pour la période de marche spécifiée. Une fois la période de
marche achevée, le relais de sortie est mis hors tension. L’interrupteur
de l’entrée commandée A1-Y1 est désactivé pendant la temporisation.
Une fois achevée, la temporisation peut être redémarrée en fermant
l’entrée commandée A1-Y1.
En cas d’interruption de la tension d’alimentation de commande
pendant la temporisation, le relais de sortie est mis hors tension et la
période de marche est réinitialisée.
A1-A2
A1-Y1
15-18
15-16
LED verte
LED rouge
t
t
1SVC 110 000 F0390
Relais temporisés
FA
2CDC 252 133 F0206
Inverseur étoile-triangle
CT-YDE
L’application de la tension d’alimentation de commande met le contacteur étoile (K1) et le contacteur de ligne (K2) sous tension et lance le
temps de démarrage défini.
Une fois le temps de démarrage écoulé, le contact 15-16 met le contacteur étoile (K1) hors tension. Le temps de passage fixe débute (50 ms).
Une fois le temps de passage achevé, le contact 15-16 met le contacteur triangle (K3) sous tension.
A1-A2/B1
15-18
15-16
LED verte
LED rouge
Contacteur étoile
Contacteur triangle
t1
t2
t1 = temps de démarrage réglable
t2 = temps de passage fixe 50 ms
2CDC 252 012 F0b07
Schéma du circuit de commande
L1 L2 L3
-F1
-K2
5
4
6
1
3
5
2
4
6
1
5
4
-F2
3
2
-K3
6
97
95
98
96
1
3
5
2
4
6
A1-A2/B1
15-18
15-16
LED verte
LED rouge
Contacteur étoile
M
3~
3
5
2
4
6
Schéma du circuit de puissance
t2
t1 = temps de démarrage réglable
t2 = temps de passage fixe 30 ms
1
W2
V2
U2
Contacteur triangle
t1
-K1
-M1
W1
V1
U1
2CDC 252 134 F0206
CT-SDE
L’application de la tension d’alimentation de commande met le contacteur étoile (K1) et le contacteur de ligne (K2) sous tension et lance le
temps de démarrage défini.
Une fois le temps de démarrage achevé, le contact 15-16 met le
contacteur étoile (K1) hors tension. Le temps de passage fixe démarre
alors.
Une fois le temps de passage achevé (30 ms), le contact 15-18 met le
contacteur triangle (K3) sous tension.
3
2
1SVC 110 000 F 0392
FC
1
Relais temporisés
Temporisateur multifonction CT-MKE
A1-A2
Retard à la mise sous tension (retard à la fermeture)
Thyristor A1-A2
Sans connexion externe. La temporisation commence lorsqu’une tension d’alimentation
de commande est appliquée à la borne A1 et lorsque la charge est branchée en série sur
la borne A2. Une fois la temporisation spécifiée achevée, la charge connectée à la borne
A1-A2 est mise sous tension. En cas d’interruption de la tension d’alimentation de commande, la charge est mise hors tension et la temporisation est réinitialisée. L’interruption
de la tension d’alimentation de commande avant la fin de la temporisation entraîne la
réinitialisation de cette dernière. La charge n’est pas mise sous tension.
t
A1-A2
Thyristor A1-A2
LED rouge
t
<t
2CDC 252 148 F0205
Temporisation clignotant commençant par marche
Connexion externe X1-X4 et X2-X4 requise. Lorsque la tension d’alimentation de
commande est appliquée à la borne A1 et lorsque la charge est branchée en série sur
la borne A2, la charge est mise sous tension, puis hors tension selon les périodes de
marche et d’arrêt spécifiées. Les périodes de marche et d’arrêt sont identiques. Le cycle
débute par une période de marche (charge sous tension). En cas d’interruption de la
tension d’alimentation de commande, la charge est mise hors tension et la temporisation
est réinitialisée.
D B
2CDC 252 147 F0205
Simple impulsion à la mise sous tension (calibrateur)
Connexion externe X1-X4 requise. La charge est mise sous tension et la temporisation
commence lorsqu’une tension d’alimentation de commande est appliquée à la borne A1
et lorsque la charge est branchée en série sur la borne A2. Une fois la temporisation spécifiée achevée, la charge est mise hors tension. L’interruption de la tension d’alimentation
de commande avant la fin de la temporisation met la charge hors tension et réinitialise la
temporisation.
D A
<t
A1-A2
Thyristor A1-A2
LED rouge
t
t
Temporisation clignotant commençant par arrêt
Connexion externe X2-X4 requise. Lorsque la tension d’alimentation de commande est
appliquée à la borne A1 et lorsque la charge est branchée en série sur la borne A2, la
charge est mise sous tension, puis hors tension selon les périodes de marche et d’arrêt
spécifiées. Les périodes de marche et d’arrêt sont identiques. Le cycle débute par une
période d’arrêt (charge hors tension). En cas d’interruption
de la tension d’alimentation de commande, la charge est mise hors tension et la temporisation est réinitialisée.
2CDC 252 149 F0205
C A
LED rouge
A1-A2
Thyristor A1-A2
LED rouge
t
t
Programmation des plages de temporisation
X3-X4 interconnecté : 0,1-10 s
A
A1-AL
Thyristor A1-AL
LED verte
t
<t
2CDC 252 150 F0205
Retard à la mise sous tension (retard à la fermeture)
CT-EKE
La temporisation commence lorsqu’une tension d’alimentation de commande est appliquée à la borne A1 et lorsque la charge est branchée
en série sur la borne AL. Une fois la temporisation spécifiée achevée, la
charge est mise sous tension. La LED verte reste illuminée tant que la
charge est sous tension.
En cas d’interruption de la tension d’alimentation de commande, la
charge est mise hors tension et la temporisation est réinitialisée.
L’interruption de la tension d’alimentation de commande avant la fin de
la temporisation entraîne la réinitialisation de cette dernière. La charge
n’est pas mise sous tension.
X3-X4 ouvert : 3-300 s
B
Retard à la retombée avec tension auxiliaire
(retard à l’ouverture) CT-AKE
La fonction de retard à la retombée avec tension auxiliaire nécessite une tension
d’alimentation de commande continue au niveau de la borne A1 et le branchement de la charge en série avec la borne AL, pour la temporisation.
La temporisation est contrôlée par une entrée commandée raccordée aux
bornes Y2-A2. Lorsque l’entrée commandée est fermée, la charge est mise
sous tension. Si l’entrée commandée s’ouvre, la temporisation spécifiée démarre
(longueur minimum de l’impulsion de commande : 20 ms). La LED verte reste
illuminée tant que la charge est sous tension. Une fois la temporisation spécifiée
achevée, la charge est mise hors tension. La fermeture de l’entrée commandée
Y2-A2 avant la fin de la temporisation entraîne la réinitialisation de cette dernière.
La charge reste sous tension. La temporisation redémarre à la réouverture de
l’entrée commandée.
L’interruption de la tension d’alimentation de commande réinitialise la temporisation et met la charge hors tension.
A1-AL
Y1-Y2
Thyristor A1-AL
LED verte
t
2CDC 252 151 F0205
A
2CDC 252 146 F0205
La programmation des fonctions et des plages de temporisation se fait simplement par des cavaliers externes.
Note :
Les modèles CT-...KE sont des temporisateurs à semi-conducteurs équipés d’une sortie thyristor pour les applications à
2 fils. Ils sont branchés directement en série avec la bobine de commande des contacteurs ou des relais. Ne pas appliquer de tension si aucune charge n’est connectée car l’intensité n’est pas limitée dans le produit.
Relais temporisés
Gamme CT-E - Schémas
Entrée commandée
inverseur
Alimentation :
220-240 V AC ou
110-130 V AC
Alimentation :
24 V AC/DC
inverseur
A1-B1
A1
15
B1
A1
15
A2 B1
16
16 18
18
2CDC 252 156 F0b05
C A CT-VWE
A2
A1-A2
15-16/18
F A CT-YDE
15
B1
A1
15
A2 B1
16
16 18
18
A2
A1-A2
15-16/18
A1
U
X3
A2
X4
2CDC 252 165 F0005
X2
X1
15
A2
16 18
18
A2
A1
A2 B1
15
B1
15
16
18
18
Alimentation :
24-240 V AC/DC
A1-A2
Thyristor
X1-X4
Réglage de la fonction de
temporisation
X2-X4
Réglage de la fonction de
temporisation
X3-X4
Réglage de la plage de
temporisation
(Voir détails sur les diagrammes
fonctionnels)
A1
15
Y1
A1
15
A2
16 18
18
2CDC 252 154 F0005
A2
A1-Y1
15-16/18
A1
15
A2
16
16
18
18
15-16/18
A1
Alimentation :
220-240 V AC ou
110-130 V AC
Alimentation :
24 V AC/DC
inverseur
15
A1 B1
B1
15
A2
16
Alimentation :
24 V AC/DC ou
110-240 V AC ou
220-240 V AC
Entrée commandée
inverseur
15
A1
A1-B1
16 18
18
A1-A2
A1-B1
15-16/18
2CDC 252 155 F0005
A2
D B CT-EBE
A2
Alimentation :
220-240 V AC ou
110-130 V AC
Alimentation :
24 V AC/DC
inverseur
G CT-IRE
F C CT-SDE
A2
16 18
18
C B CT-AWE 1)
A1-A2
A1
A2
A1-A2
Produit avec tension auxiliaire
inverseur
B1
15
A1(+)-A2(-) Alimentation :
24 V AC/DC ou
110-240 V AC ou
220-240 V AC
A1-Y1
Entrée commandée
15-16/18 inverseur
A1(+)-A2(-) Alimentation :
24 V AC/DC ou
110-240 V AC ou
220-240 V AC
15-16/18
15
A1 B1
16
A2
Produit sans tension auxiliaire
A2
A1
11
A1
11
A2
12
12 14
14
A2
Produit :
1SVR550217R4100
A1-A2
Alimentation :
220-240 V AC
A1-B1
Alimentation :
24 V AC/DC
Produit :
1SVR550210R4100, 1SVR550212R4100
A1-A2
Alimentation :
110-130 V AC ou
380-415 V AC
Bornes d’alimentation
disposées en diagonale
A1-A2
Alimentation :
24 V AC/DC ou
220-240 V AC/DC
15-16/18
15-16/18
11-12/14
inverseur
inverseur
A1
AL
A1
AL
A1
AL
Y2
A2
Y2
A1-AL
A1-AL
inverseur
B CT-AKE
A2
A1-A2
16 18
18
16
A CT-EKE
CT-MKE
A1
15
A1
16
Alimentation :
220-240 V AC ou
110-130 V AC
Alimentation :
24 V AC/DC
inverseur
A1-B1
A1
F C CT-SDE
2CDC 252 160 F0005
A1
C B CT-AWE
16
Alimentation :
220-240 V AC ou
110-130 V AC
Alimentation :
24 V AC/DC
inverseur
A1-B1
15-16/18
A2
16
A1
2CDC 252 159 F0005
A1-Y1
15-16/18
A1-A2
Y1
15
2CDC 252 163 F0005
Alimentation :
24-240 V AC/DC
A2
15
A1
2CDC 252 162 F0005
A1-A2
16 18
18
A1
2CDC 252 158 F0b05
A2
16
A2
B1
15
B CT-ARE
Alimentation :
24-240 V AC/DC
Thyristor
A1-AL
A1-AL
Y2-A2
A1
AL
2CDC 252 167 F0005
18
15
A1 B1
2CDC 252 157 F0b05
16 18
A2
16
A1
2CDC 252 161 F0005
Y1
15
2CDC 252 166 F0005
15
A1
2CDC 252 152 F0005
A1
B CT-AHE 1)
2CDC 252 153 F0005
A CT-ERE
CT-MFE
A2
Alimentation :
24-240 V AC
Thyristor
Entrée commandée
Relais temporisés
Gamme CT-E - Courbes de charge, note de câblage, dimensions
Courbes de charge
Courbes de limites de charge
Charge AC (résistive)
Charge DC (résistive)
U 200
100
80
60
50
40
30
U 200
100
80
60
50
40
30
20
20
0,2
1
0,5
2
I
4
6
10
0,1
10
A
Facteur de déclassement F
pour une charge AC inductive
0,2
1
0,5
2
I
4
6
10
A
Durée de vie des contacts
2CDC 252 192 F0205
1,0
0,9
0,8
0,7
0,6
0,5
N
105
9
8
2CDC 252 191 F0205
10
0,1
F
2CDC 252 193 F0205
V
300
2CDC 252 194 F0205
V
300
5
4
3
2
104
0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0
cos ϕ
1
2
220 V 50 Hz 1 AC
360 cycles/h
3
4
5
6
I
7
8
A
A2
U
A2
I
A1
U
Y1
I
A2
I
U
A1
Y1
2CDC 252 201 F0b05
Y1
I
Y1
2CDC 252 198 F0b05
A1
U
A1
2CDC 252 199 F0b05
I
I
2CDC 252 200 F0b05
Notes de câblage
pour produits monofonctions avec contact de commande (CT-AHE, CT-AWE avec tension auxiliaire)
A2
Dimensions en mm, inch
22,5
3.48“
.886“
78 3.07“
81 3.19“
78,5
2CDC 252 189 F0b05
88,5
3.09“
Relais temporisés
Gamme CT-E - Caractéristiques techniques
Données à Ta = 25 °C et valeurs assignées, sauf indication
Type
CT-E (relais)
CT-E (semi-conducteurs)
Intensité de charge minimum
-
Intensité de charge maximum
-
Réduction / déclassement de l’intensité de charge
Intensité de surtension maximum
-
CT-MKE : 20 mA
CT-EKE, CT-AKE : 10 mA
CT-MKE : 0,8 A à Ta = 20 °C
CT-EKE, CT-AKE : 0,7 A
10 mA/°C
CT-MKE : ≤ 20 A pour t ≤ 20 ms
CT-EKE, CT-AKE : ≤ 15 A
≤3V
220 m / 22 nF
100 m / 10 nF
65 m / 6,5 nF
50 m / 5 nF
22 m / 2,2 nF
Chute de tension dans l’état connecté
Longueur du câble entre le temporisateur à
semi-conducteurs et la charge connectée à 50 Hz avec
une capacité de câble de
100 pF/m :
à 24 V AC
à 42 V AC
à 60 V AC
à 110 V AC
à 240 V AC
-
Données générales
Facteur de marche
Précision de répétitivité (paramètres constants)
Dimensions (l x h x p)
Poids
Montage
Position de montage
Distance minimale des autres unités
Degré de protection
horizontale / verticale
coffret / bornes
100 %
Δt < 1 %
22,5 mm x 78,5 mm x 78 mm
(0,886 in x 3,09 in x 3,07 in)
environ 80 g (0,176 lb)
rail DIN (EN 60715)
indifférente
non / non
IP50 / IP20
Raccordement électrique
Section des câbles
câble souple
avec embout
sans embout
rigide
Couple de serrage
2 x 0,75 mm2 / 2 x 1,5 mm2 (2 x 18 AWG / 2 x16 AWG)
2 x 1 mm2 / 2 x 1,5 mm2 (2 x 18 AWG / 2 x16 AWG)
2 x 0,75 mm2 / 2 x 1,5 mm2 (2 x 18 AWG / 2 x16 AWG)
0,55-0,8 Nm
Environnement
Plage de température ambiante
en service
stockage
Chaleur humide (IEC 68-2-30)
Fiabilité opérationnelle (IEC 68-2-6)
Résistance mécanique (IEC 68-2-6)
-20...+60 °C
-40...+85 °C
cycles 24 h, 55 °C, 93 % rel., 96 h
6g
10 g
Isolement
Tension de tenue aux chocs Uimp
entre tous les circuits isolés (VDE 0110, IEC 664)
Catégorie de pollution (VDE 0110, IEC 664, IEC 255-5)
Catégorie de surtension (VDE 0110, IEC 664, IEC 255-5)
Tension de test entre tous les circuits isolés (test type)
Tension assignée d’isolement Ui entre le circuit d’alimentation, le circuit de
commande et le circuit de sortie (VDE 0110, IEC 60947-1)
4 kV ; 1,2/50 μs
III / C
III / C
2,5 kV, 50 Hz, 1 s
300 V (alimente jusqu’à 240 V)
500 V (alimente jusqu’à 440 V)
Normes
Norme produit
IEC 61812-1, EN 61812-1 + A11,
DIN VDE 0435 partie 2021
2006/95/EC
2004/108/EC
Directive Basse Tension
Directive CEM
Compatibilité électromagnétique
Immunité aux interférences
Décharge électrostatique (ESD)
Champ électromagnétique (résistance au rayonnement HF)
Transitoires rapides (rafale)
Décharges impulsionnelles (surtension)
Émission d’ondes radios
Émission d’interférences
IEC/EN 61000-4-2
IEC/EN 61000-4-3
IEC/EN 61000-4-4
IEC 1000-4-5, EN 61000-4-5
IEC 1000-4-6, EN 61000-4-6
IEC/EN 61000-6-2
Niveau 3 (6 kV / 8 kV)
Niveau 3 (10 V/m)
Niveau 3 (2 kV / 5 kHz)
Niveau 4 (2 kV L-L)
Niveau 3 (10 V)
IEC/EN 61000-6-4
Relais temporisés
Gamme CT-E - Caractéristiques techniques
Données à Ta = 25 °C et valeurs assignées, sauf indication
Type
Circuit d’entrée - Circuit d’alimentation
Tension d’alimentation US
Tolérance de la tension d’alimentation
Fréquence assignée
Puissance consommée
CT-E (relais)
A1-A2, A1-AL
A1-A2, A1-AL
A1-A2
A1-A2
A1-A2
A1-B1
Versions AC/DC
Versions AC
24-240 V AC/DC, 24-240 V AC
110-130 V AC, 220-240 V AC
380-415 V AC
24 V AC/DC
Consommation de courant pendant la temporisation
CT-E (semi-conducteurs)
24-240 V AC/DC
24-240 V AC
110-130 V AC
220-240 V AC
380-415 V AC
24 V AC/DC
-15...+10 %
DC ou 50/60 Hz
50/60 Hz
environ 1,0-2,0 VA/W
environ 2,0 VA
environ 3,0 VA
environ 1,0 VA/W
≤ 2 mA (24-60 V AC/DC)
≤ 8 mA (60-240 V AC/DC)
Circuit d’entrée - Circuit de commande
Type de déclenchement
Entrée commandée, fonction de commande
Charge parallèle / polarisée
Longueur minimum d’impulsion de commande
Potentiel de tension de commande
déclenchement par potentiel d’alimentation
A1-Y1
-
démarrage de la temporisation externe
non / oui (1)
20 ms
voir US
Circuit de temporisation
Plages de temporisation
1 plage de temporisation sur 5 par produit monofonction 0,05-1 s 0,1-10 s 0,3-30 s
3-300 s
0,3-30 min
8 plages de temporisation 0,05 s - 100 h (CT-MFE) 1.) 0,05-1 s
2.) 0,5-10 s
3.) 5-100 s
4.) 50-1000 s
5.) 0,5-10 min. 6.) 5-100 min.
7.) 0,5-10 h
8.) 5-100 h
2 plages de temporisation 0,1-300 s (CT-MKE)
1.) 0,1-10 s 2.) 3-300 s
Temps de réarmement
< 50 ms
CT-ARE : < 200 ms
CT-MKE : < 100 ms
CT-AKE : < 300 ms
CT-AWE, CT-SDE : < 400 ms
CT-YDE : < 500 ms
Précision de répétitivité dans les limites de la tolérance de la tension d’alimentation
Δt < 0,5 % / V
Précision de répétitivité dans les limites de la plage de température
Δt < 0,1 % / °C
CT-MFE : Δt < 0,06 % / °C
Temps de passage étoile-triangle
CT-YDE / CT-SDE
50 ms / 30 ms
Temps de service minimum
CT-ARE
200 ms
Indication des états de fonctionnement
Tension d’alimentation de commande
État du relais
U : LED verte V : tension d’alimentation de commande appliquée
R : LED rouge V : relais de sortie sous tension
Circuit de sortie
Type de sortie
Matériau du contact
Tension assignée d’emploi Ue (VDE 0110, IEC 60947-1)
Tension de commutation maximale
Courant assigné d’emploi Ie
(IEC 60947-5-1) pour la catégorie
15-16/18
A1-A2, A1-AL
Protection contre les courts-circuits,
calibre maximum des fusibles
Thyristor
250 V
AC12 (résistif) à 230 V
AC15 (inductif) à 230 V
DC12 (résistif) à 24 V
DC13 (inductif) à 24 V
Durée de vie mécanique
Durée de vie électrique
relais, 1 inverseur
AgCdO
à AC12, 230 V, 4 A
contact normalement fermé
contact normalement ouvert
250 V AC, 250 V DC
4A
3A
4A
2A
30 x 106 cycles
de commutation
0,1 x 106 cycles
de commutation
-
10 A action rapide, CT-ARE : 5 A
-
10 A action rapide, CT-ARE : 5 A
-
(1) CT-MFE : oui / non
Relais temporisés
Gamme CT-S - Présentation
Gamme CT-S - temporisateurs haut de gamme
Universels et économiques
Présélection et réglage précis de la
plage de temporisation
Attribution directe de la plage de temporisation
présélectionnée à l’échelle du potentiomètre de
réglage précis par des graduations multicolores.
Des LED frontales affichent les états opérationnels en temps réel, pour simplifier
la mise en service et le dépannage.
Double cage dans la borne de raccordement
Les bornes de raccordement à double cage
relient des fils allant jusqu’à 2 x 2,5 mm2
(2 x 14 AWG), câble rigide ou souple fin, avec
ou sans embout. La distribution du potentiel ne
nécessite pas de borne supplémentaire.
Diversité :
– 8 temporisateurs multifonctions
– 13 temporisateurs monofonctions
– 8 relais de commutation
■
Tensions d’alimentation :
– Plusieurs plages : 24-48 V DC, 24-240 V AC
– Large plage : 24-240 V AC/DC
– Plage unique : 380-440 V AC
■
■
–
–
–
–
Raccordement pour potentiomètre externe
Produits équipés de :
1 ou 2 inverseurs
Le 2e inverseur peut être configuré comme contact instantané (1)
Raccordement pour potentiomètre externe (1)
Entrée commandée avec déclenchement par contact libre de potentiel d’alimentation par exemple, pour démarrer ou interrompre la
temporisation
La gamme CT-S permet de raccorder un potentiomètre externe pour le réglage précis de la
temporisation. Lorsqu’un potentiomètre externe
est raccordé, le potentiomètre interne frontal est
désactivé.
Étiquette repère intégrée
Les étiquettes repères intégrées permettent un
marquage rapide et simple des produits. Pas
d’étiquette repère supplémentaire requise.
■
Capot transparent scellable pour éviter les changements non autorisés des valeurs de temporisation
■
Capot transparent scellable
■
Homologations / Marques (partiellement en attente)
Évite les changements non autorisés des valeurs
de temporisation et des valeurs seuils.
Disponible comme accessoire.
,
,
/
,
Entrée commandée par contact sec ou par potentiel
d’alimentation (1)
Produits de commande
U/T - LED verte :
V alimentation appliquée
W temporisation
➄
➁
➂
➀
➃
R / R1 / R2 - LED jaune :
V 1. / 2. relais de sortie
sous tension
➁
➂
➃
➄
Réglage de la plage de temporisation
Réglage précis de la
temporisation
Présélection de la
fonction de temporisation
La nouvelle gamme CT-S offre deux types de produits :
l’un avec déclenchement sans tension et l’autre avec déclenchement
par potentiel d’alimentation.
Les entrées commandées des produits à déclenchement par potentiel d’alimentation peuvent commuter une charge parallèle et ne sont pas polarisées.
Elles peuvent être alimentées par la tension d’alimentation appliquée à la
borne A1 ou par une autre tension dans la plage de tension d’alimentation.
sans tension
multifonction
monofonction
e
Configure le 2 inverseur
comme contact instantané
A1
X1 Y1
A2
Z2
L(+)
L(+)
L(+)
2CDC 252 101 F0b06
➀
A1
Y1/B1
A2
N(-)
N(-)
(1) produits sélectionnés
Synonymes
expression employée
équivalent(s)
expression employée
équivalent(s)
1 inverseur
SPDT
humide / non flottant
2 inverseurs
DPDT
sans tension
sec / flottant
A1
L(+)
Y1/B1
A2
N(-)
L(-)
2CDC 252 103 F0b06
,
2CDC 252 102 F0b06
,
(1) sur certains produits
Tension
d’alimentation
Raccordement
pour potentiomètre
externe
2e inverseur
configurable comme
contact instantané
Type
Entrée commandée
Relais temporisés
Gamme CT-S - Références de commande
Réf. Commerciale
Article
Colis.
Masse
(pièce)
(1 pce)
kg
Temporisation multifonctions, versions vissé
CT-MVS : 11 fonctions (1), 10 plages de temporisation (0,05 s - 300 h), 2 inverseurs, 3 LED
CT-MVS.21S
CT-MVS.21
24-240 V AC/DC
■
1x
●
1SVR730020R0200
273002002
1
0.137
CT-MVS : 11 fonctions (1), 10 plages de temporisation (0,05 s - 300 h), 2 inverseurs, 2 LED
CT-MVS.22S
24-48 V DC,
24-240 V AC
■
1SVR730020R3300
273002033
1
0.131
CT-MVS.23S
380-440 V AC
■
1SVR730021R2300
273002123
1
0.135
CT-MVS : 10 fonctions (2), 10 plages de temporisation (0,05 s - 300 h), 1 inverseur, 2 LED
CT-MVS.12S
24-48 V DC,
24-240 V AC
■
1SVR730020R3100
273002031
1
0.101
CT-MXS : 5 fonctions (3), 2 x 10 plages de temporisation (0,05 s - 300 h), 2 inverseurs, 2 LED
CT-MXS.22S
24-48 V DC,
24-240 V AC
■
2x
1SVR730030R3300
273003033
1
0.131
CT-MFS : 10 fonctions (4), 10 plages de temporisation (0,05 s - 300 h), 2 inverseurs, 3 LED
CT-MFS.21S
24-240 V AC/DC
■/■
1x
●
1SVR730010R0200
273001002
1
0.134
CT-MFS.21
CT-MBS : 10 fonctions (4), 10 plages de temporisation (0,05 s - 300 h), 2 inverseurs, 3 LED
CT-MBS.22S
24-48 V DC,
24-240 V AC
■
1x
●
1SVR730010R3200
273001032
1
0.129
Générateur d’impulsions et clignotant
CT-WBS : 7 fonctions (5), 10 plages de temporisation (0,05 s - 300 h), 2 inverseurs, 2 LED
CT-WBS.22S
CT-MBS.22
■
1)
2)
3)
4)
5)
24-48 V DC,
24-240 V AC
1SVR730040R3300
273004033
1
0.115
Entrée commandée avec déclenchement par potentiel d’alimentation
Entrée commandée avec déclenchement par contact libre de potentiel
Fonctions : retard à la mise sous tension, retard à la retombée avec tension auxiliaire, simple impulsion à la mise sous tension,
simple impulsion à la retombée avec tension auxiliaire, retard symétrique à la mise sous tension et à la retombée, temporisation clignotant commençant par marche ou par arrêt, commutation avec impulsion, générateur d’impulsions, retard à la mise
sous tension cumulé, fonction Marche/Arrêt
simple impulsion à la retombée avec tension auxiliaire, retard symétrique à la mise sous tension et à la retombée, temporisation clignotant commençant par marche ou par arrêt, générateur d’impulsions, retard à la mise sous tension cumulé, fonction
Marche/Arrêt
Fonctions : retard asymétrique à la mise sous tension et à la retombée, simple impulsion à la mise sous tension et à la retombée, générateur d’impulsions commençant par marche ou par arrêt, générateur d’impulsion unique, fonction Marche/Arrêt
simple impulsion à la retombée avec tension auxiliaire, retard symétrique à la mise sous tension et à la retombée, impulsion
clignotant commençant par marche ou par arrêt, commutation étoile-triangle avec impulsion, générateur d’impulsions, fonction Marche/Arrêt
Fonctions : clignotant commençant par marche, ou clignotant commençant par arrêt, simple impulsion à la mise sous tension,
retard à la mise sous tension, impulsion fixe avec temporisation réglable, impulsion réglable avec temporisation fixe, fonction
Marche/Arrêt
Tension
d’alimentation
Entrée commandée
Type
Raccordement
pour potentiomètre
externe
2e inverseur
configurable comme
contact instantané
Relais temporisés
Gamme CT-S - Références de commande
Réf. Commerciale
Article
Colis.
Masse
(pièce)
(1 pce)
kg
Retard à la mise sous tension A, versions vissé
CT-ERS : 10 plages de temporisation (0,05 s - 300 h), 2 inverseurs, 2 LED
CT-ERS.21
CT-ERS.21S
24-240 V AC/DC
1SVR730100R0300
273010003
1
0.121
CT-ERS.22S
24-48 V DC,
24-240 V AC
1SVR730100R3300
273010033
1
0.113
273010031
1
0.097
CT-ERS : 10 plages de temporisation (0,05 s - 300 h), 1 inverseur, 2 LED
CT-ERS.12S
24-48 V DC,
24-240 V AC
1SVR730100R3100
Retard à la retombée B
CT-APS : 10 plages de temporisation (0,05 s - 300 h), 2 inverseurs, 2 LED
CT-APS.21S
24-240 V AC/DC
■
1SVR730180R0300
273018003
1
0.136
CT-APS.22S
24-48 V DC,
24-240 V AC
■
1SVR730180R3300
273018033
1
0.128
273018031
1
0.101
1
0.125
CT-APS : 10 plages de temporisation (0,05 s - 300 h), 1 inverseur, 2 LED
CT-APS.12S
CT-AHS.22
24-48 V DC,
24-240 V AC
■
1SVR730180R3100
CT-AHS : 10 plages de temporisation (0,05 s - 300 h), 2 inverseurs, 2 LED
CT-AHS.22S
24-48 V DC,
24-240 V AC
■
1SVR730110R3300
273011033
CT-ARS : sans tension auxiliaire, 7 plages de temporisation (0,05 s - 10 min.), 1 inverseur, 2 LED
CT-ARS.11S
24-240 V AC/DC
1SVR730120R3100
273012031
1
0.119
CT-ARS : sans tension auxiliaire, 7 plages de temporisation (0,05 s - 10 min.), 2 inverseurs, 2 LED
CT-ARS.21S
24-240 V AC/DC
1SVR730120R3300
273012033
1
0.137
CT-VBS : sans tension auxiliaire, pour les bobines de contacteurs DC
CT-VBS.17
100-127 V AC
1SVR430261R6000
243026160
1
0.123
CT-VBS.18
200-240 V AC
1SVR430261R5000
243026150
1
0.118
Étoile-triangle F
CT-SDS.23
CT-SDS : 7 plages de temporisation (0,05 s - 10 min.), temps de passage 50 ms, 2 contacts à
fermeture, 3 LED
CT-SDS.22S
24-48 V DC,
24-240 V AC
1SVR730210R3300
273021033
1
0.105
CT-SDS.23S
380-440 V AC
1SVR730211R2300
273021123
1
0.111
■ Entrée commandée avec déclenchement par potentiel d’alimentation
Entrée commandée avec déclenchement par contact sec
Double chambre à cage
Pour toute commande en
technologie ressort, prendre
la référence de commande
en technologie vissé et changer
1SVR 730... par 1SVR 740...
Technologie vissée : pour câble
souple ou rigide de 2.5 mm² x 2.
Technologie ressort à insertion
directe. Câblage sans outil.
Relais temporisés
Gamme CT-S - Références de commande - Accessoires
Type
Matériau
Diamètre
Réf. Commerciale
Article
Colis.
Masse
(pièce)
(1 pce)
mm
kg
Potentiomètre externe
50 kΩ ±20 % - 0,2 Ω indice de protection IP66
Plastique. noir
22.5
1SFA611410R1506
841297
1
0.040
MT-250B
Plastique. chromé
22.5
1SFA611410R2506
841168
1
0.040
MT-350B
Métal. chromé
22.5
1SFA611410R3506
541169
1
0.048
Temporisateur CT-S
Potentiomètres
Z1
Z3
Z2
Note : Les raccordements du potentiomètre
de sont pas indiqués
MT-x50B
Type
Largeur
Réf. Commerciale
Article
Colis.
(pièce)
mm
Masse
(1 pce)
kg
Adaptateur pour montage vissé sur panneau
22.5
1SVR430029R0100
243002901
1
0.02
Réf. Commerciale
Article
Colis.
Masse
4,5
.177”
11,5
.453”
ADP.01
10
.394”
22,5
.886”
62,5 2.46”
60 2.36”
ADP.01
Type
Largeur
(pièce)
mm
(1 pce)
kg
COV.11
22.5
1SVR730005R0100
273000501
1
0.02
Réf. Commerciale
Article
Colis.
Masse
(pièce)
(1 pce)
7 .275”
3,5 .138”
2.70 ”
22,5
.886”
68,5
profondeur
107
COV.01
Type
Largeur
mm
kg
Étiquette repère
MAR.12
3A11
22.5
1SVR730006R0100
273000600
1
0.02
8
.315”
MT-x50B
MT-150B
20
.787”
MAR.01
Relais temporisés
Gamme CT-S - Diagrammes fonctionnels
Remarques
Légende
G
B
Tension d’alimentation non appliquée / Contact de sortie
ouvert
Tension d’alimentation appliquée / Contact de sortie fermé
A1-Y1/B1 Entrée commandée avec déclenchement par potentiel d’alimentation
Y1-Z2
Entrée commandée par contact libre de potentiel
X1-Z2
Entrée commandée par contact libre de potentiel
Raccordement pour potentiomètre externe :
Lorsqu’un potentiomètre externe est raccordé (bornes Z1-Z2, Z3-Z2
respectivement), le potentiomètre interne frontal est désactivé et le
réglage de la temporisation se fait via le potentiomètre externe.
Le 2e inverseur est repéré par 25-26/28 s’il répond à la temporisation.
Si le 2e inverseur est configuré comme contact instantané, son repère
25-26/28 devient 21-22/24.
La tension d’alimentation est toujours appliquée aux bornes A1-A2.
Fonction des LED jaunes :
Sur les produits dépourvus de la fonction “2e inverseur configurable
comme contact instantané”, la LED jaune R s’illumine dès que le relais
de sortie est sous tension, et s’éteint lorsqu’il est mis hors tension.
Les produits dotés de la fonction “2e inverseur configurable comme
contact instantané” comportent deux LED jaunes, R1 et R2. La LED R1
indique l’état du 1er inverseur (15-16/18) et la LED R2 indique l’état du
2e inverseur (25-26/28, 21-22/24 respectivement). La LED R1 ou R2
s’illumine dès que le relais de sortie correspondant est sous tension, et
s’éteint lorsqu’il est mis hors tension.
2e inverseur configurable comme contact instantané :
Lorsque l’interrupteur est en position Inst. “I”, la fonctionnalité du 2e inverseur devient celle d’un contact instantané. Il se comporte comme les
inverseurs d’un relais de commutation, c’est-à-dire que l’application ou
l’interruption de la tension d’alimentation met l’inverseur sous tension ou
hors tension. Le repérage du 2e inverseur, 25-26/28, devient 21-22/24
lorsqu’il est configuré comme contact instantané.
Désignation des bornes sur le produit et dans les schémas :
Le 1er inverseur est toujours repéré par 15-16/18.
A
Retard à la mise sous tension
(retard à la fermeture)
CT-MVS, CT-ERS, CT-WBS
Cette fonction nécessite une tension d’alimentation continue pour la
temporisation.
La temporisation débute à l’application de la tension d’alimentation. La
LED verte clignote durant la temporisation. Une fois la temporisation
spécifiée achevée, le relais de sortie est mis sous tension et la LED verte
clignotante devient fixe.
En cas d’interruption de la tension d’alimentation, le relais de sortie est
mis hors tension et la temporisation est réinitialisée.
A
(retard à la fermeture)
CT-MFS, CT-MBS
temporisation.
Si l’entrée commandée Y1-Z2 est ouverte, la temporisation débute à
l’application de la tension d’alimentation. Si la tension d’alimentation est
déjà appliquée, l’ouverture de l’entrée commandée Y1-Z2 active aussi la
temporisation. La LED verte clignote durant la temporisation. Une fois la
temporisation spécifiée achevée, le relais de sortie est mis sous tension
et la LED verte clignotante devient fixe.
La fermeture de l’entrée commandée Y1-Z2 avant la fin de la temporisation entraîne la réinitialisation de cette dernière. Le relais de sortie reste
hors tension.
Pause dans la temporisation / retard à la mise sous tension cumulé (CTMFS) :
La temporisation peut être interrompue momentanément en fermant
l’entrée commandée X1-Z2. Le temps écoulé t1 est enregistré et la temporisation reprendra à partir de ce point à la réouverture de l’entrée X1Z2. Cette opération peut être répétée autant de fois que nécessaire.
En cas d’interruption de la tension d’alimentation, le relais de sortie est mis
hors tension et la temporisation est réinitialisée.
A1-A2
A1-A2
Y1-Z2
15-18, 25-28
15-16, 25-26
15-18, 25-28
15-16, 25-26
21-24
21-22
21-24
21-22
LED verte
t
<t
X1-Z2
LED verte
t
t1
t3
t2
t 1 + t2 = t
t3 = pause dans la temporisation
Relais temporisés
A+
Retard à la mise sous tension cumulé
(retard à la fermeture cumulé)
CT-MVS
temporisation.
La temporisation débute à l’application de la tension d’alimentation. La
LED verte clignote durant la temporisation. Une fois la temporisation
spécifiée achevée, le relais de sortie est mis sous tension et la LED verte
clignotante devient fixe.
l’entrée commandée A1-Y1/B1. Le temps écoulé t1 est enregistré et la
temporisation reprendra à partir de ce point à la réouverture de l’entrée
A1-Y1/B1.
Cette opération peut être répétée autant de fois que nécessaire.
B
(retard à l’ouverture)
CT-MFS, CT-MBS, CT-AHS
temporisation. Lorsque l’entrée commandée Y1-Z2 est fermée, le relais
de sortie est mis sous tension instantanément. Lorsque l’entrée commandée Y1-Z2 est ouverte, la temporisation démarre. La LED verte
clignote durant la temporisation. Une fois la temporisation spécifiée
achevée, le relais de sortie est mis hors tension et la LED verte clignotante devient fixe.
La fermeture de l’entrée commandée Y1-Z2 avant la fin de la temporisation entraîne la réinitialisation de cette dernière. Le relais de sortie
ne change pas d’état. La temporisation redémarre à la réouverture de
l’entrée commandée Y1-Z2.
Pause dans la temporisation / retard à la retombée cumulé (CT-MFS) :
l’entrée commandée X1-Z2. Le temps écoulé t1 est enregistré et la
temporisation reprendra à partir de ce point à la réouverture de l’entrée
X1-Z2.
A1-A2
A1-A2
A1-Y1/B1
Y1-Z2
15-18, 25-28
15-16, 25-26
15-18, 25-28
15-16, 25-26
21-24
21-22
21-24
21-22
LED verte
X1-Z2
t1
t
t3
t2
LED verte
t
t1 + t2 = t
B
(retard à l’ouverture)
CT-MVS, CT-APS
temporisation.
Lorsque l’entrée commandée A1-Y1/B1 est fermée, le relais de sortie
est mis sous tension instantanément. Lorsque l’entrée commandée
A1-Y1/B1 est ouverte, la temporisation démarre. La LED verte clignote
durant la temporisation. Une fois la temporisation spécifiée achevée, le
relais de sortie est mis hors tension et la LED verte clignotante devient
fixe.
Si l’entrée commandée A1-Y1/B1 est refermée avant la fin de la temporisation, celle-ci est réinitialisée et le relais de sortie ne change pas
d’état. La temporisation redémarre à la réouverture de l’entrée commandée A1-Y1/B1.
t3
t2
B
Retard à la retombée sans tension auxiliaire
(vrai retard à l’ouverture)
CT-ARS
La fonction de retard à la retombée sans tension auxiliaire ne nécessite
pas de tension d’alimentation continue pour la temporisation. Après une
période de stockage de plusieurs mois sans aucune tension, un temps
de formatage d’environ 5 minutes est nécessaire.
L’application d’une tension d’alimentation met immédiatement le relais
de sortie sous tension. La tension d’alimentation appliquée est identifiée
par l’illumination de la LED verte. En cas d’interruption de la tension
d’alimentation, la période de retard à la retombée démarre et la LED
s’éteint. Une fois la temporisation achevée, le relais de sortie est mis
hors tension.
Pour un bon fonctionnement de l’appareil, le temps de mise sous tension minimum doit être respecté. Dès le début de la temporisation, la
LED s’éteint.
A1-A2
A1-A2
A1-Y1/B1
15-18, 25-28
15-16, 25-26
15-18, 25-28
15-16, 25-26
t1
t1 + t2 = t
LED verte
t
21-24
21-22
LED verte
t
<t
Relais temporisés
B
200
180
160
140
120
100
80
3W
60
7W
40
9W
20
0
0
100
200
300
400
t [ms]
Valeurs indicatives de temporisation
Version 200-240 V AC sans cavalier 3/4
A1-A2
1+/23-4
1)
1)
1+/2-
t1
t1 = retard à la retombée (sans cavalier entre les bornes 3 et 4 )
t2 = retard à la retombée (avec cavalier entre les bornes 3 et 4 1))
1)
Version 220-240 V AC uniquement
200
180
160
140
120
100
80
3W
60
7W
40
9W
20
0
0
1
2
t [s]
Version 200-240 V AC avec cavalier 3/4
AB
Retard symétrique à la mise sous tension et à la retombée
(retard symétrique à la fermeture et à l’ouverture)
CT-MFS, CT-MBS
Cette fonction nécessite une tension d’alimentation continue pour la temporisation.
La fermeture de l’entrée commandée Y1-Z2 active le retard à la mise sous
tension t1. Une fois la temporisation achevée, le relais de sortie est mis sous
tension. L’ouverture de l’entrée commandée Y1-Z2 active le retard à la retombée t2. Les deux fonctions de temporisation sont signalées par la LED verte
clignotante. Une fois le retard à la retombée t2 achevé, le relais de sortie est
mis hors tension.
L’ouverture de l’entrée commandée Y1-Z2 avant la fin de la période de retard
à la mise sous tension t1 entraîne la réinitialisation de la temporisation. Le relais
de sortie reste hors tension. La fermeture de l’entrée commandée Y1-Z2
avant la fin de la période de retard à la retombée t2 entraîne la réinitialisation de
la temporisation. Le relais de sortie reste sous tension.
Pause dans la temporisation / retard symétrique cumulé à la mise sous
tension et à la retombée (CT-MFS) : La temporisation peut être interrompue
momentanément en fermant l’entrée commandée X1-Z2. Le temps écoulé
t1a ou t2a est enregistré et la temporisation reprendra à partir de ce point à la
réouverture de l’entrée X1-Z2. Cette opération peut être répétée autant de
fois que nécessaire.
A1-A2
15-18, 25-28
15-16, 25-26
15-18, 25-28
15-16, 25-26
21-24
21-22
21-24
21-22
X1-Z2
LED verte
t1
t1 = retard à la mise sous tension réglé
t2 = retard au déclenchement réglé
t1 = t2
t1a
t3 t1b
t2a t3
t1a + t1b = t1
t2a + t2b = t2
80
60
40
3W
7W
20
9W
0
0
1
2
t [s]
Retard symétrique à la mise sous tension et à la retombée
(retard symétrique à la fermeture et à l’ouverture)
CT-MVS
La fermeture de l’entrée commandée A1-Y1/B1 active le retard à la mise
sous tension t1. Une fois la temporisation achevée, le relais de sortie est mis
sous tension. L’ouverture de l’entrée commandée A1-Y1/B1 active le retard à
la retombée t2. Les deux fonctions de temporisation sont signalées par la LED
verte clignotante. Une fois le retard à la retombée t2 achevé, le relais de sortie
est mis hors tension.
L’ouverture de l’entrée commandée A1-Y1/B1 avant la fin de la période de
retard à la mise sous tension t1 entraîne la réinitialisation de la temporisation.
Le relais de sortie reste hors tension. La fermeture de l’entrée commandée
A1-Y1/B1 avant la fin de la période de retard à la retombée t2 entraîne la réinitialisation de la temporisation. Le relais de sortie reste sous tension.
A1-Y1/B1
t2
100
AB
Y1-Z2
t1
120
Version 110-127 V AC
A1-A2
LED verte
t2
1)
Tension de retombée dans la bobine du contacteur [V]
Retard à la retombée sans tension auxiliaire
pour les bobines de contacteurs DC
CT-VBS
La bobine du contacteur DC reliée à la sortie est mise sous tension à
l’application de la tension d’alimentation.
Si la tension d’alimentation est déconnectée, la bobine du contacteur
DC reste sous tension durant une brève période. Cette période de temporisation dépend de la tension de retombée dans la bobine et de sa
puissance.
t2
t2b
t1 = t2
t1
< t2
Relais temporisés
AB
Retard asymétrique à la mise sous tension et à la retombée
(retard asymétrique à la fermeture et à l’ouverture)
CT-MXS
temporisation.
La fermeture de l’entrée commandée A1-Y1/B1 active le retard à la
mise sous tension t1. Une fois la temporisation achevée, le relais de sortie est mis sous tension. L’ouverture de l’entrée commandée A1-Y1/B1
active le retard à la retombée t2. Une fois le retard à la retombée achevé,
le relais de sortie est mis hors tension. Les deux fonctions de temporisation sont signalées par la LED verte clignotante. Les retards à la mise
sous tension et à la retombée sont réglables indépendamment l’un de
l’autre.
L’ouverture de l’entrée commandée A1-Y1/B1 avant la fin de la période
de retard à la mise sous tension (<t1) entraîne la réinitialisation de la temporisation. Le relais de sortie reste hors tension.
La fermeture de l’entrée commandée A1-Y1/B1 avant la fin de la
période de retard à la retombée (<t2) entraîne la réinitialisation de la temporisation. Le relais de sortie reste sous tension.
CA
Simple impulsion à la mise sous tension
(calibrateur)
CT-MVS, CT-WBS
temporisation.
Le relais de sortie est mis sous tension dès l’application de la tension
d’alimentation, et hors tension une fois la durée d’impulsion spécifiée
écoulée. La LED verte clignote durant la temporisation. Une fois la durée
d’impulsion spécifiée écoulée, la LED verte clignotante devient fixe.
A1-A2
A1-A2
A1-Y1/B1
15-18, 25-28
15-16, 25-26
15-18
15-16
21-24
21-22
LED verte
t1
t2
t1
LED verte
< t2
t
t1 et t2 peuvent être réglés indépendamment
<t
t = durée d'impulsion réglée
CA
Simple impulsion à la mise sous tension
(calibrateur)
CT-MFS, CT-MBS
Le relais de sortie est mis sous tension dès l’application de la tension d’alimentation, et hors tension une fois la durée d’impulsion spécifiée écoulée. Si l’entrée
commandée Y1-Z2 est ouverte, la temporisation débute à l’application de la
Tension d’alimentation. Si la tension d’alimentation est déjà appliquée, l’ouverture de l’entrée commandée Y1-Z2 démarre la temporisation. La LED verte clignote durant la temporisation. Une fois la durée d’impulsion spécifiée écoulée,
le relais de sortie est mis hors tension et la LED verte clignotante devient fixe.
La fermeture de l’entrée commandée Y1-Z2 avant la fin de la durée d’impulsion
entraîne la mise hors tension du relais de sortie et la réinitialisation de la durée
d’impulsion.
Pause dans la temporisation / simple impulsion à la mise sous tension cumulée
(CT-MFS) :
La temporisation peut être interrompue momentanément en fermant l’entrée
commandée X1-Z2. Le temps écoulé t1 est enregistré et la temporisation
reprendra à partir de ce point à la réouverture de l’entrée X1-Z2.
En cas d’interruption de la tension d’alimentation, le relais
A1-A2
CB
Simple impulsion à la retombée avec tension auxiliaire
(calibrateur)
CT-MFS, CT-MBS
Si la tension d’alimentation est appliquée, l’ouverture de l’entrée commandée Y1-Z2 met immédiatement le relais de sortie sous tension et démarre
la temporisation. La LED verte clignote durant la temporisation. Une fois la
durée d’impulsion spécifiée écoulée, le relais de sortie est mis hors tension
et la LED verte clignotante devient fixe.
La fermeture de l’entrée commandée Y1-Z2 avant la fin de la durée d’impulsion entraîne la mise hors tension du relais de sortie et la réinitialisation
de la durée d’impulsion.
Pause dans la temporisation / simple impulsion à la retombée cumulée
(CT-MFS) :
La temporisation peut être interrompue momentanément en fermant l’entrée commandée X1-Z2. Le temps écoulé t1 est enregistré et la temporisation reprendra à partir de ce point à la réouverture de l’entrée X1-Z2.
A1-A2
Y1-Z2
Y1-Z2
15-18, 25-28
15-16, 25-26
15-18, 25-28
15-16, 25-26
21-24
21-22
21-24
21-22
X1-Z2
X1-Z2
LED verte
LED verte
t
t1
t3
t2
t1 + t2 = t
t
t1
t3
t2
t1 + t2 = t
Relais temporisés
CB
Simple impulsion à la retombée avec tension auxiliaire
(calibrateur)
CT-MVS
temporisation.
Si la tension d’alimentation est appliquée, l’ouverture de l’entrée commandée A1-Y1/B1 met immédiatement le relais de sortie sous tension
et démarre la temporisation. La LED verte clignote durant la temporisation. Une fois la durée d’impulsion spécifiée écoulée, le relais de sortie
est mis hors tension et la LED verte clignotante devient fixe.
La fermeture de l’entrée commandée A1-Y1/B1 avant la fin de la durée
d’impulsion entraîne la mise hors tension du relais de sortie et la réinitialisation de la durée d’impulsion.
CE
Simple impulsion à la mise sous tension et à la retombée
(calibrateur)
CT-MXS
temporisation.
Si la tension d’alimentation est appliquée, la fermeture de l’entrée commandée A1-Y1/B1 met immédiatement le relais de sortie sous tension
et démarre la durée d’impulsion t1. La LED verte clignote durant la temporisation. Une fois la durée t1 écoulée, le relais de sortie est mis hors
tension et la LED verte clignotante devient fixe.
La réouverture de l’entrée commandée A1-Y1/B1 met immédiatement
le relais de sortie sous tension et démarre la durée d’impulsion t2. La
LED verte clignote durant la temporisation. Une fois la durée t2 écoulée,
le relais de sortie est mis hors tension et la LED verte clignotante devient
fixe. Les durées t1 et t2 peuvent être réglées indépendamment.
Si l’état de l’entrée commandée A1-Y1/B1 change avant que la durée
d’impulsion soit écoulée, le relais de sortie est mis hors tension et la
durée d’impulsion est réinitialisée.
Si l’entrée commandée A1-Y1/B1 change à nouveau d’état, la durée
d’impulsion interrompue redémarre.
A1-A2
A1-A2
A1-Y1/B1
A1-Y1/B1
15-18, 25-28
15-16, 25-26
15-18, 25-28
15-16, 25-26
21-24
21-22
LED verte
t1
t2
< t1
LED verte
t
<t
t1 = durée d'impulsion réglée 1
t2 = durée d'impulsion réglée 2
DA
Temporisation clignotant commençant par une période de marche
(temps de cycle égaux, commençant par marche)
CT-WBS
L’application de la tension d’alimentation lance une temporisation avec
périodes de marche et d’arrêt symétriques. Le cycle débute par une
période de marche. Les périodes de marche et d’arrêt sont indiquées
par la LED verte, qui clignote deux fois plus vite pendant les périodes
d’arrêt.
DB
Temporisation clignotant commençant par une période d’arrêt
(temps de cycle égaux, commençant par arrêt)
CT-WBS
période d’arrêt. Les périodes de marche et d’arrêt sont indiquées par la
LED verte, qui clignote deux fois plus vite pendant les périodes d’arrêt.
A1-A2
A1-A2
15-18, 25-28
15-16, 25-26
15-18, 25-28
15-16, 25-26
LED verte
LED verte
t
t
t
t
Relais temporisés
DA
Temporisation clignotant avec réinitialisation, commençant
par une période de marche (temps de cycle égaux avec
réinitialisation, commençant par marche)
CT-MFS, CT-MBS
période de marche. Les périodes de marche et d’arrêt sont indiquées
par la LED verte, qui clignote deux fois plus vite pendant les périodes
d’arrêt.
La temporisation peut être réinitialisée en fermant l’entrée commandée
Y1-Z2. L’ouverture de l’entrée commandée Y1-Z2 redémarre le temporisateur, avec des périodes de marche et d’arrêt symétriques.
DB
Temporisation clignotant avec réinitialisation, commençant
par une période d’arrêt (temps de cycle égaux avec réinitialisation, commençant par arrêt)
CT-MFS, CT-MBS
période d’arrêt. Les périodes de marche et d’arrêt sont indiquées par la
La temporisation peut être réinitialisée en fermant l’entrée commandée
Y1-Z2. L’ouverture de l’entrée commandée Y1-Z2 redémarre le temporisateur, avec des périodes de marche et d’arrêt symétriques.
A1-A2
A1-A2
Y1-Z2
Y1-Z2
15-18, 25-28
15-16, 25-26
15-18, 25-28
15-16, 25-26
21-24
21-22
21-24
21-22
LED verte
LED verte
t
t
t
t
t
DE
t
t
t
Temporisation clignotant commençant par une période
de marche ou d’arrêt (temps de cycle égaux, commençant par marche ou par arrêt)
CT-MVS
période de marche.
Lorsque la tension d’alimentation est appliquée, la fermeture de l’entrée
commandée A1-Y1/B1 démarre le cyle par une période d’arrêt. Les périodes de marche et d’arrêt sont indiquées par la LED verte, qui clignote
deux fois plus vite pendant les périodes d’arrêt.
H
Générateur d’impulsion, (monostable)
CT-MFS, CT-MBS
temporisation.
La fermeture de l’entrée commandée Y1-Z2 met immédiatement le
relais de sortie sous tension et démarre la temporisation. L’interrupteur
du contact de commande Y1-Z2 est désactivé pendant la temporisation. La LED verte clignote durant la temporisation. Une fois la période
de marche spécifiée achevée, le relais de sortie est mis hors tension et
la LED verte clignotante devient fixe. Une fois achevée, la période de
marche peut être redémarrée en fermant l’entrée commandée Y1-Z2.
A1-A2
A1-A2
A1-Y1/B1
Y1-Z2
15-18, 25-28
15-16, 25-26
15-18, 25-28
15-16, 25-26
21-24
21-22
21-24
21-22
LED verte
LED verte
t
t
t
t
t
t
Relais temporisés
H
DE
Générateur d’impulsions, (monostable)
CT-MVS
temporisation.
La fermeture de l’entrée commandée A1-Y1/B1 met immédiatement le
relais de sortie sous tension et démarre la temporisation. L’interrupteur
du contact de commande A1-Y1/B1 est désactivé pendant la temporisation. La LED verte clignote durant la temporisation. Une fois la période
de marche spécifiée achevée, le relais de sortie est mis hors tension et
la LED verte clignotante devient fixe. Une fois achevée, la période de
marche peut être redémarrée en fermant l’entrée commandée A1-Y1/
B1.
Générateur d’impulsions commençant par une période de
marche ou d’arrêt (temps de cycle inégaux, commençant
par marche ou par arrêt)
CT-MXS
temporisation.
Lorsque l’entrée commandée A1-Y1/B1 est ouverte, l’application de
la tension d’alimentation démarre la temporisation par une période de
marche t2. Lorsque l’entrée commandée A1-Y1/B1 est fermée, l’application de la tension d’alimentation démarre la temporisation par une période d’arrêt t1. Les périodes de marche et d’arrêt sont indiquées par la
Les périodes de marche et d’arrêt peuvent être réglées indépendamment.
A1-A2
A1-A2
A1-Y1/B1
A1-Y1/B1
15-18, 25-28
15-16, 25-26
15-18, 25-28
15-16, 25-26
21-24
21-22
LED verte
t1
t2
t2
t1
LED verte
t
t
t1 = période d’arrêt réglée
t2 = période de marche réglée
EC
Générateur d’impulsion unique, commençant par une période
d’arrêt (retard à la fermeture avec calibrateur
de sortie)
CT-MXS
temporisation.
L’application de la tension d’alimentation, ou, si elle est déjà appliquée,
l’ouverture de l’entrée commandée A1-Y1/B1, met le relais de sortie
sous tension une fois la période d’arrêt t1 achevée. Une fois la période
de marche t2 suivante achevée, le relais de sortie est mis hors tension.
Les périodes de marche et d’arrêt sont indiquées par la LED verte, qui
clignote deux fois plus vite pendant les périodes d’arrêt.
Les périodes de marche et d’arrêt peuvent être réglées indépendamment.
La fermeture de l’entrée commandée A1-Y1/B1, lorsque la tension d’alimentation est appliquée, entraîne la mise hors tension du relais de sortie
et la réinitialisation de la temporisation.
AC
Impulsion fixe avec temporisation réglable
(calibrateur)
CT-WBS
temporisation.
La temporisation t1 démarre à l’application de la tension d’alimentation.
La LED verte clignote durant la temporisation. Une fois la durée t1 écoulée, le relais de sortie est mis sous tension pour la durée d’impulsion fixe
t2 de 500 ms et la LED verte clignotante devient fixe.
En cas d’interruption de la tension d’alimentation, la temporisation est réinitialisée. Le relais de sortie ne change pas d’état.
A1-A2
A1-A2
A1-Y1/B1
15-18, 25-28
15-16, 25-26
15-18, 25-28
15-16, 25-26
LED verte
t1
LED verte
t1
t2
t1 = période d’arrêt réglée
t2 = période de marche réglée
t1 et t2 peuvent être réglés indépendamment
t1
t2
t2
t1 = temporisation réglée
t2 = durée d'impulsion fixe 500 ms
< t1
Relais temporisés
BC
Impulsion réglable avec temporisation fixe
(calibrateur)
CT-WBS
temporisation.
L’application de la tension d’alimentation déclenche la temporisation fixe
t2 de 500 ms. Une fois la temporisation t2 achevée, le relais de sortie est
mis sous tension et la durée d’impulsion sélectionnée t1 démarre. La
LED verte clignote durant la temporisation. Une fois la durée t1 écoulée,
le relais de sortie est mis hors tension et la LED verte clignotante devient
fixe.
En cas d’interruption de la tension d’alimentation, la durée d’impulsion est
réinitialisée. Le relais de sortie ne change pas d’état.
G
Fonction Marche/Arrêt
CT-MFS, CT-MBS, CT-MVS, CT-MXS, CT-WBS
Cette fonction est utilisée aux fins de test durant la mise en service
et le dépannage.
Si la valeur maximum de la plage de temps sélectionnée est inférieure à
300 h (valeur “Time sector” du potentiomètre frontal ≠ 300 h), l’application de la tension d’alimentation met immédiatement le relais de sortie
sous tension et la LED verte s’illumine. L’interruption de la tension d’alimentation met le relais de sortie hors tension.
Si la valeur maximum de la plage de temps sélectionnée est égale
à 300 h (valeur “Time sector” du potentiomètre frontal = 300 h),
l’application de la tension d’alimentation illumine la LED verte mais le
relais de sortie n’est pas mis sous tension.
Les réglages de temps et le fonctionnement des entrées de
commande sont sans effet sur le fonctionnement.
A1-A2
A1-A2
15-18, 25-28
15-16, 25-26
15-18, 25-28
15-16, 25-26
LED verte
LED verte
t2
t1
t2
< t1
Time sector ≠ 300 h
Time sector = 300 h
t1 = durée d'impulsion réglée
t2 = temporisation fixe 500 ms
FC
Commutation étoile-triangle avec impulsion
(démarrage étoile-triangle, intervalle/retard à la fermeture)
CT-MFS, CT-MBS, CT-MVS.2x
L1
F3
95
F2
temporisation.
L’application de la tension d’alimentation aux bornes A1-A2 met le
contacteur étoile raccordé aux bornes 15-18 sous tension et lance le
temps de démarrage défini t1. La LED verte clignote durant la temporisation. Une fois le temps de démarrage achevé, le premier inverseur met le
contacteur étoile hors tension.
Le temps de passage fixe t2 de 50 ms démarre alors. Une fois le temps
de passage achevé, le deuxième inverseur met le contacteur triangle
raccordé aux bornes 25-28 sous tension. Le contacteur triangle reste
sous tension tant que la tension d’alimentation de
commande est appliquée à l’unité.
2CDC 252 129 F0b06
Relais temporisés
96
0
S1
21
S2
13
22
I
53
K2
14
54
K1T
K3
A1
K1T
A2
15
25
18
28
22
22
K1
21
A1
K1
A2
14
13
K1
14
21
A1
K3
13
K2
A2
A1
K2
A2
N
Y
N
15-18
15-16
2CDC 252 012 F0b07
A1-A2
L1 L2 L3
25-28
25-26
-F1
LED verte
t1
t2
1
3
5
2
4
6
t1 = temps de démarrage réglé
t2 = temps de passage 50 ms
-K2
(démarrage étoile-triangle)
CT-SDS
temporisation.
L’application de la tension d’alimentation aux bornes A1-A2 met le
contacteur étoile raccordé aux bornes 17-18 sous tension et lance le
temps de démarrage défini t1. La LED verte clignote durant la temporisation. Une fois le temps de démarrage achevé, le premier contact de
sortie met le contacteur étoile hors tension.
Le temps de passage fixe t2 de 50 ms démarre alors. Une fois
le temps de passage achevé, le deuxième contact de sortie met
le contacteur triangle raccordé aux bornes 17-28 sous tension.
Le contacteur triangle reste sous tension tant que la tension
d’alimentation de commande est appliquée à l’unité.
3
5
2
4
6
1
5
4
-F2
3
2
-K3
6
97
95
98
96
1
3
5
2
4
6
-K1
1
3
5
2
4
6
-M1
W1
V1
U1
W2
V2
U2
M
3~
Schéma du circuit de puissance
L1
2CDC 252 128 F0b06
F
1
F3
95
F2
0
I
96
S1
21
S2
13
22
K2
14
K1T
53
54
17
17
18
28
22
K3
21
13
K2
14
K1
13
14
22
K1
21
A1-A2
17-18
K1T
17-28
LED verte
t1
t2
N
A1
A2
K1
A1
A2
Y
t1 = temps de démarrage réglé
t2 = temps de passage 50 ms
K3
A1
A2
A1
K2
A2
N
Relais temporisés
Gamme CT-S - Schémas
CT-MVS.21
A1
Y1/B1
Y1/
B1 A1
CT-MVS.22
15
Z2
25 21
Z1
25
15
A2 16
21
18 26
22
26 22
16
28 24
18
A1-A2
28
24
A2
Alimentation :
24-240 V AC/DC
A1
Y1/B1
Y1/
B1 A1
CT-MVS.23
15
25
15
A2 16
28
18
25
18 26
26
16
A1-A2
28
A1
Y1/B1
Y1/
B1 A1
15
Alimentation :
24-48 V DC ou
24-240 V AC
1. inverseur
2. inverseur
25
15
A2 16
28
18
A2
CT-MVS.12
A1
25
18 26
26
16
15
Y1/
B1 A1
28
A2
15
A2 16
18
Y1/B1
18
16
A1-A2
Alimentation :
380-440 V AC
A1-A2
15-16/18
25-26/28
1. inverseur
2. inverseur
15-16/18
A2
Alimentation :
24-48 V DC ou
24-240 V AC
1. inverseur
1. inverseur
2. inverseur
2. inverseur comme
contact instantané
A1-Y1/B1 Entrée commandée
Z1-Z2
Raccordement pour
potentiomètre externe
15-16/18
25-26/28
CT-MXS.22
CT-MFS.21
CT-MBS.22
CT-WBS.22
15-16/18
25-26/28
21-22/24
A1
Z3
Y1/
B1 A1
A2 16
28
18
15
Z2
25
Z1
A1
X1
15
Z2
15
25
A1
15
18 26
26
16
A1-A2
15-16/18
25-26/28
28
Y1/B1
A2
Alimentation :
24-48 V DC ou
24-240 V AC
1. inverseur
2. inverseur
A2
16
28 24
18
25 21
Z1
25
21
18 26
22
26 22
16
28
24
Y1
A2
15-16/18
25-26/28
21-22/24
25
A1
15
25
A1
15
25
A1
15
25
A2
A2
16
28
18
A1-A2
Alimentation :
24-240 V AC/DC
A1-A2
15-16/18
25-26/28
1. inverseur
2. inverseur
15-16/18
25-26/28
18 26
26
16
Y1-Z2
Z1-Z2
25 21
Z1
25
21
18 26
28
22
24
Y1
A2
26 22
16
Alimentation :
24-48 V DC ou
24-240 V AC
1. inverseur
2. inverseur
2. inverseur comme
contact instantané
Entrée commandée
Raccordement pour
A1
15
A1
15
A2
16
28
18
18 26
26
16
A1-A2
15-16/18
25-26/28
25
25
28
A2
Alimentation :
24-48 V DC ou
24-240 V AC
1. inverseur
2. inverseur
A CT-ERS.12
15
26
16
16
1. inverseur
2. inverseur
2. inverseur comme
contact instantané
Entrée commandée
Entrée commandée
Raccordement pour
A1
28
18
A2
28 24
18
15-16/18
25-26/28
21-22/24
A CT-ERS.22
28
15
A1-A2
A CT-ERS.21
18 26
A1
Alimentation :
24-240 V AC/DC
Y1-Z2
X1-Z2
Z1-Z2
16
15
Z2
A1-A2
Z1-Z2
Raccordement pour
Z3-Z2
Raccordement pour
A2
A1
A1
A1
Alimentation :
24-48 V DC ou
24-240 V AC
1. inverseur
2. inverseur
15
A2
28
A2
15
18
A1-A2
15-16/18
16 18
16
A2
Alimentation :
24-48 V DC ou
24-240 V AC
1. inverseur
Relais temporisés
Gamme CT-S - Schémas
B CT-APS.21
A1
Y1/B1
Y1/
B1 A1
A2 16
28
18
15
B CT-APS.22
25
15
25
18 26 28
26
16
A2
A1
Y1/B1
Y1/
B1 A1
15
B CT-APS.12
25
15
A2 16
28
18
18 26 28
Alimentation :
24-240 V AC/DC
A1-A2
15-16/18
25-26/28
1. inverseur
2. inverseur
15-16/18
25-26/28
A2
Alimentation :
24-48 V DC ou
24-240 V AC
1. inverseur
2. inverseur
15
Y1/
B1 A1
25
26
16
A1-A2
A1
A1-A2
15-16/18
Y1/B1
15
A2
18
B CT-AHS.22
16 18
16
A2
Alimentation :
24-48 V DC ou
24-240 V AC
1. inverseur
A1
15
Z2
A1
15
A2
16
28
18
A1-A2
25
25
18 26 28
26
16
Y1
A2
15-16/18
25-26/28
Alimentation :
24-48 V DC ou
24-240 V AC
1. inverseur
2. inverseur
Entrée commandée
Y1-Z2
B CT-ARS.11
B CT-ARS.21
B CT-VBS.17
B CT-VBS.18
A1
15
A1
A1
15
15
A1
25
15
25
A1
A1
1+
A1
3
4
1+
A1
3
A2
18
16 18
16
A1-A2
15-16/18
A2
Alimentation :
24-240 V AC/DC
1. inverseur
17
18
A1-A2
17-18
17-28
28
18
A1-A2
15-16/18
25-26/28
17
18
28
18 26 28
26
16
A1
A1
A2
16
A2
Alimentation :
24-240 V AC/DC
1. inverseur
2. inverseur
F CT-SDS.23
F CT-SDS.22
A1
A2
17
A1
28
A2
Alimentation :
24-48 V DC ou
24-240 V AC
1. contact normalement
ouvert
ouvert
17
A2
18
18
28
28
A2
A1-A2
Alimentation :
380-440 V AC
17-18
ouvert
ouvert
17-28
A2
1+
A1-A2
1+ - 2-
2-
4
A2
2A2
Alimentation :
110-127 V AC
Bobine du contacteur
1+
A1-A2
1+ - 23-4
22-
A2
Alimentation :
200-240 V AC
Bobine du contacteur
Cavalier pour configuration
de la temporisation
(voir le schéma de la temporisation)
Relais temporisés
Gamme CT-S - Note de câblage, dimensions
Note de câblage
Entrées commandées
(déclenchement par contact libre de potentiel)
Déclenchement des entrées commandées (sans tension)
par un détecteur de proximité (3 fils)
L(+)
L(+)
+V
A1
X1 Y1
A1
Y1
A2
Z2
A2
Z2
N(-)
N(-)
0V
Entrées commandées
(déclenchement par potentiel d’alimentation)
L(+)
L(+)
A1
L(+)
A1
Y1/B1
Y1/B1
A2
A2
N(-)
N(-)
L(-)
L’entrée commandée Y1/B1 est déclenchée par un potentiel électrique à la borne A2. La tension d’alimentation de la borne A1 peut être utilisée, ou toute autre tension dans la plage de
tension d’alimentation assignée.
L(+)
A1
Z3 Z1
A2
Z2
N(-)
Dimensions en mm, inch
109,5
22,5
[4.31“]
[.886“]
[4.02“]
78 [3.07“]
102
100
[3.94“]
Relais temporisés
Gamme CT-S - Caractéristiques techniques
Données à Ta = 25 °C et valeurs assignées, à défaut d’autre indication
Type
Circuit d’entrée - Circuit d’alimentation
Tension d’alimentation US
Tolérance de tension d’alimentation US
Fréquence
Plage de fréquences AC
Valeurs typiques de consommation de courant
CT-S
A1-A2
CT-xxx.x1
CT-xxx.x2
CT-xxx.x3
CT-xxx.x4
CT-xxx.x5
CT-xxx.x6
CT-xxx.x7
CT-xxx.x8
24 V DC
230 V AC
115 V AC
Autonomie en cas de coupures secteurs
24-240 V AC/DC
24-48 V DC, 24-240 V AC
380-440 V AC
110-240 V AC
220-240 V AC
24 V AC/DC
100-127 V AC
200-240 V DC
-15...+10 %
DC ou 50/60 Hz
47-63 Hz
9-28 mA (selon le produit, voir la fiche technique)
min. 20 ms
Circuit d’entrée - Circuit de commande
CT-MVS, CT-MXS, CT-APS
Entrée commandée, fonction de
A1-Y1/B1
CT-MVS, CT-MXS, CT-APS
commande
Charge parallèle / polarisée
Longueur maximale de câble jusqu’à l’entrée commandée
Potentiel de tension de commande
Consommation de courant de l’entrée
24 V DC
230 V AC
400 V AC
Entrée, fonction de commande
Y1-Z2
X1-Z2
CT-MFS
Intensité de commutation maximum du circuit de commande
Longueur maximale de câble jusqu’à l’entrée commandée
Tension à vide aux entrées commandées
Raccordements pour potentioZ1-Z2
CT-MFS, CT-MBS, CT-MVS.21, CT-MXS
mètre externe, valeur de résisZ3-Z2
CT-MXS
tance
Longueur maximale de câble jusqu’au potentiomètre externe
Connexion blindée
déclenchement par potentiel d’alimentation
oui / non
50 m - 100 pF/m
20 ms
voir la tension d’alimentation
1,2 mA
8 mA
6 mA
déclenchement sans tension
pause dans la temporisation / fonctions cumulées
1 mA
50 m - 100 pF/m
20 ms
10-40 V DC
50 kΩ
50 kΩ
2 x 25 m, blindé avec 100 pF/m
Z2
Plages de temporisation
10 plages de temporisation 0,05 s
- 300 h
1.) 0,05-1 s
4.) 1,5-30 s
7.) 1,5-30 min.
7 plages de temporisation 1.) 0,05-1 s
0,05 s - 10 min. (CT-SDS, CT-ARS) 4.) 1,5-30 s
Temps de réarmement
24-240 V AC/DC
24-48 V DC, 24-240 V AC
380-440 V AC
Précision dans les limites de la tolérance de la tension d’alimentation
Précision dans les limites de la plage de température
Temps de passage étoile-triangle
CT-SDS, CT-MBS, CT-MFS, CT-MVS.2x
Tolérance du temps de passage étoileCT-SDS, CT-MBS, CT-MFS, CT-MVS.2x
triangle
Temps de service minimum
CT-ARS
Temps de formatage
CT-ARS
2.) 0,15-3 s
5.) 5-100 s
8.) 15-300 min.
10.) 15-300 h
2.) 0,15-3 s
5.) 5-100 s
7.) 0,5-10 min.
< 50 ms
< 80 ms
< 60 ms
Δt < 0,004 % / V
Δt < 0,03 % / °C
fixe 50 ms
±2 ms
100 ms
5 min.
3.) 0,5-10 s
6.) 15-300 s
9.) 1,5-30 h
3.) 0,5-10 s
6.) 15-300 s
Relais temporisés
Gamme CT-S - Caractéristiques techniques
Indication des états opérationnels
Tension d’alimentation / temporisation
U/T : LED verte
État du relais
R1 : LED jaune
R2 : LED jaune
R : LED jaune
V
W
V
V
V
:
:
:
:
:
tension d’alimentation appliquée
temporisation
relais de sortie 1 sous tension
relais de sortie 2 sous tension
relais de sortie sous tension
Circuit de sortie
Type de sortie
15-16/18
15-16/18; 25-26/28
15-16/18; 25(21)-26(22)/28(24)
17-18; 17-28
Tension assignée d’emploi Ue
Tension / intensité de commutation minimale
Tension / intensité de commutation maximum
Courant assigné d’emploi Ie
(IEC/EN 60947-5-1)
pour la catégorie
Protection contre les courts-circuits /
calibre maximum des fusibles (IEC/EN 60947-5-1)
AC12 (résistif) à 230 V
AC15 (inductif) à 230 V
DC12 (résistif) à 24 V
DC13 (inductif) à 24 V
à AC12, 230 V, 4 A
relais, 1 inverseur
relais, 2 inverseurs
relais, 2 inverseurs,
2e inverseur configurable comme contact instantané
relais, 2 contacts à fermeture (CT-SDS)
sans cadmium, sur demande
250 V
12 V / 10 mA
voir les courbes de limite de charge
4A
3A
4A
2A
30 x 106 cycles de commutation
0,1 x 106 cycles de commutation
6 A action rapide
10 A action rapide
Temps de service
Poids
Montage
Position de montage
Distance minimale des autres unités
Taille des câbles
horizontale / verticale
coffret / bornes
câble souple avec embout
sans embout
rigide
Longueur de dénudage
Couple de serrage
100%
Δt < ±0,2 %
22,5 mm x 78,5 mm x 100 mm
(0,89 in x 3,07 in x 3,94 in)
voir références de commande
Rail DIN (EN 60715),
montage sans outil par encliquetage
indifférente
non / non
IP50 / IP20
2 x 0,75 mm2 / 2 x 2,5 mm2 (2 x 18 AWG / 2 x 14 AWG)
2 x 0,5 mm2 / 2 x 4 mm2 (2 x 20 AWG / 2 x 12 AWG)
7 mm (0,28 in)
0,6-0,8 Nm
Environnement
en service
stockage
Chaleur humide (cyclique) (IEC/EN 60068-2-30)
Vibrations (sinusoïdales) (IEC/EN 60068-2-6)
Chocs (demi-sinusoïde) (IEC/EN 60068-2-27)
-25...+60 °C
-40...+85 °C
cycles 6 x 24 h, 55 °C, 95 % d’humidité relative
40 m/s2, 20 cycles, 10...58/60...150 Hz
100 m/s2, 11 ms, 3 chocs, toutes les directions
Isolement
Tension assignée de tenue aux chocs Uimp
entre tous les circuits isolés (VDE 0110, IEC/EN 60664)
Catégorie de pollution (IEC/EN 60664, VDE 0110, UL 508)
Catégorie de surtension (IEC/EN 60664, VDE 0110, UL 508)
circuit d’entrée / circuit de sortie
Tension assignée d’isolement Ui
circuit de sortie 1 / circuit de sortie 2
Isolement de base (IEC/EN 61140)
Séparation de protection
(VDE 0106 partie 101 et partie 101/A1 ; IEC/EN 61140)
4 kV ; 1,2/50 μs
3
III
500 V
300 V
500 V
250 V
Relais temporisés
Gamme CT-S - Caractéristiques techniques, courbes de charge
Isolement
Test de tension de tenue à fréquence industrielle (tension test, test de routine)
entre tous les circuits isolés
2,0 kV, 50 Hz, 1 s
Normes
Norme produit
Directive CEM
Directive RoHS
IEC 61812-1, EN 61812-1 + A11, DIN VDE 0435 partie 2021
2006/95/EC
2004/108/EC
2002/95/EC
décharge électrostatique (ESD)
champ électromagnétique (résistance au rayonnement HF)
transitoires rapides (rafale)
décharges impulsionnelles (surtension)
Émission d’interférences
IEC/EN 61000-4-2
IEC/EN 61000-4-3
IEC/EN 61000-4-4
IEC/EN 61000-4-5
IEC/EN 61000-4-6
IEC/CISPR 22, EN 55022
IEC/EN 61000-6-1, IEC/EN 61000-6-2
Niveau 3 (10 V/m)
Niveau 4 (2 kV A1-A2)
Niveau 3 (10 V)
IEC/EN 61000-6-3, IEC/EN 61000-6-4
Classe B
Classe B
Courbes de charge
Tension DC [V]
Tension AC [V]
charge résistive
charge résistive
Intensité AC [A]
Intensité DC [A]
1.0
Cycles de commutation
pour une charge AC inductive
0.9
0.8
0.7
charge
résistive 250 V
0.6
0.5
0.1
0.2
0.3
0.4
0.5
0.6
0.7
0.8
0.9 1.0
cos φ
Intensité de commutation [A]
Relais de mesure et de contrôle
Gamme CM
Présentation
2/142
Caractéristiques de contrôle et d'applications
2/144
Relais de contrôle de phase sur réseau monophasé
2/147
2/148
2/154
Relais de contrôle triphasés
2/159
2/162
2/172
Relais de contrôle de l'isolement
2/183
2/187
2/191
Contrôleurs de charge de moteur
2/197
2/199
2/200
Relais de protection de moteur à thermistance
2/201
2/203
2/206
Contrôleurs de température pour sondes PT100, PT1000,
KTY83, KTY84 et CTN
2/209
2/210
2/214
Relais de contrôle de niveau et commande
2/215
2/216
2/222
Caractéristiques techniques générales, accessoires
2/225
Schémas techniques
2/226
Dimensions
2/227
Accessoires
2/228
Relais de mesure et de contrôle, gamme CM
Présentation
Gamme CM-E : Économique
Vis universelles
Vissage et dévissage simples
avec un tournevis pozidriv,
à pans ou cruciforme.
Sécurité
La "distance réelle" des pistes électroniques est
masquée. L'éloignement et la ligne de fuite de
nos produits dépassent les spécifications des
normes internationales et améliorent sensiblement la sécurité de nos appareils.
■
■
■
■
■
1SVC 110 000 F 0528
■
Pas de 22.5 mm
Contacts de sortie : 1 inverseur ou 1 contact normalement ouvert
(250 V / 4 A)
Plage unique de tension d'alimentation
Fonction de contrôle unique
Solution économique pour applications OEM
Plages de contrôle prédéfinies
Présentation
Gamme CM-S : universels et multifonctions
Technologie ressort à insertion directe
Un câblage sans outil garantit une excellente tenue
à la vibration.
Raccordement de 2 conducteurs jusqu'à 1.5 mm²,
rigide ou torsadé fin, avec ou sans embout.
LED d'indication d'état
■
■
■
■
■
■
■
Pas de 22.5 mm
Contacts de sortie : 1 ou 2 inverseurs
(250 V / 4 A)
Plage de tension d'alimentation unique ou alimentation par le circuit de
mesure
Éléments de réglage et de commande sur la face avant
Réglage des valeurs seuils et de l'hystérésis de commutation
par lecture directe
Repère frontal intégré par encliquetage
Capot transparent scellable (accessoire)
Gamme CM-N : multifonctions
Des LED frontales indiquent les états opérationnels en temps réel, pour simplifier la mise en
service et le dépannage.
Double cage de raccordement
Les bornes de raccordement à double cage relient
des fils allant jusqu'à 2 x 2.5 mm2 (2 x 14 AWG),
câble rigide ou torsadé fin, avec ou sans embout.
La distribution du potentiel ne nécessite pas de
borne supplémentaire, d'où une économie de
temps et d'argent. Le câblage est considérablement
simplifié par les guides-câbles intégrés.
Les étiquettes repères intégrées permettent
un marquage rapide et simple des produits.
Capots transparents scellables
Protection contre les changements non autorisés
des valeurs de temporisation et/ou seuils sur les
modèles au pas de 22.5 et 45 mm
(disponibles en option comme accessoires).
■
■
■
■
■
■
■
■
Pas de 45 mm
Contacts de sortie : 2 inverseurs
(400 V / 5 A)
Plage de tension continue (24-240 V AC/DC) ou alimentation
unique
Éléments de réglage et de commande sur la face avant
Réglage des valeurs seuils et de l'hystérésis de commutation par
échelle de lecture directe
Temporisation réglable
Étiquette repère frontale intégrée par encliquetage
Capot transparent scellable (accessoire)
Relais de mesure et de contrôle, gamme CM et C5xx
Contrôle de phase sur réseau monophasé
■
■
■
■
Contrôle des sous ou surintensités
CM-SRS et CM-SRS.M
Contrôle des sous ou surintensités
CM-SFS
Contrôle des sous ou surtensions
CM-ESS et CM-ESS.M
Contrôle des sous ou surtensions
CM-EFS
Applications
■
■
■
■
Contrôle du courant du moteur
Contrôle des installations d'éclairage et des circuits de chauffage
Contrôle de surcharge en mécanisme de levage et de l'équipement de transport
Contrôle des produits de blocage, du frein électromécanique et du rotor bloqué
Contrôle de la tension
■
■
■
Contrôle de la vitesse des moteurs DC
Contrôle de la tension des batteries et des autres réseaux d'alimentation
Contrôle des valeurs seuils supérieures et inférieures de la tension
Contrôle de phase sur réseau triphasé
■
■
■
■
■
■
Défaillance de phase
CM-PBE
Sur et sous-tensions
CM-PVE
Ordre et défaillance des phases
CM-PFE et CM-PFS
Ordre et défaillance des phases,
sur et sous-tensions
CM-PSS et CM-PVS
Ordre et défaillance des phases, déséquilibre
CM-PAS
Ordre et défaillance des phases, déséquilibre,
sur et sous-tension
CM-MPS
Applications
■
■
■
■
■
■
Contrôle de la tension des équipements triphasés
Protection contre les inversions de phase
Contrôle de la tension d'alimentation des machines et des installations
Protection des équipements contre l'instabilité de la tension d'alimentation
Gestion d'une alimentation d'urgence ou auxiliaire
Protection des moteurs contre les déséquilibres et défaillances de phase
Contrôle de l'isolement
CM-IWN4 pour le contrôle de l'isolement des
réseaux AC et DC
Applications
■
■
■
Contrôle des alimentations secteur électriquement isolées pour détecter les défaillances
de la résistance d'isolement
Détection des défaillances initiales
Protection contre les défauts de mise à la terre
Contrôle de charge moteur
Le CM-LWN contrôle les états de charge des moteur
monophasés et asynchrones triphasés.
Applications
Détection de rupture d'accouplement
■ Protection du moteur contre les surcharges
■ Contrôle des filtres
■ Protection des pompes contre la marche à sec
■ Détection des hautes pressions dans les systèmes de canalisations
■ Contrôle de l'usure des lames des scies par l'état de charge du moteur
■
Relais de mesure et de contrôle, gamme CM et C5xx
Protection des moteurs à thermistances
Les produits CM-MSE, CM-MSS et CM-MSN
assurent une protection des moteurs grâce à des
sondes de résistance CTP intégrées.
Applications
■
Protection des moteurs contre les températures excessives.
ϑ
Contrôle des niveaux de liquides
Les produits CM-ENE, CM-ENS et CM-ENN assurent
le contrôle et le réglage des niveaux de liquide .
Applications
■
■
■
■
■
Protection des pompes contre la marche à sec
Protection contre le débordement des récipients
Commande des niveaux de liquide
Détection des fuites
Contrôle des proportions des mélanges
Contrôle de température
Acquisition, signalisation et régulation des températures des milieux solides, liquides et gazeux dans
les processus, grâce à des sondes PT100, PT1000,
KTY83, KTY84 ou CTN, avec les appareils C510,
C511, C512, C513.
Applications
■
■
■
■
■
ϑ
■
■
■
Protection moteur et système
Contrôle de la température de l'armoire de commande
Contrôle du gel
Limites de température
Contrôle de systèmes et de machines tels que : appareils de chauffage, de climatisation
et de ventilation, capteurs solaires, pompes à chaleur ou systèmes d'alimentation en eau
chaude
Contrôle des servomoteurs par des sondes KTY
Contrôle de la lubrification des roulements et des engrenages
Contrôle du fluide de refroidissement
eMedia
L'eCat Marché Industrie est en ligne : www.web-emedia.com
eMedia
eMedia
eMedia
APPS
1SNA...
FILES
PDF
2D
PDF
APP
FILE
3D
www.web-emedia.com
Je me connecte
Je saisis une référence
J'accède à toutes les infos
Relais de contrôle de phase
sur réseau monophasé
CM-SRS.1, CM-SRS.2
2/148
CM-SRS.M
2 /149
CM-SFS.2
2 /150
CM-ESS.1, CM-ESS.2
2 /151
CM-ESS.M
2 /152
CM-EFS.2
2 /153
CM-SRS.1, CM-SRS.2, CM-SRS.M, CM-SFS.2
2 /154
CM-ESS.1, CM-ESS.2, CM-ESS.M, CM-EFS.2
2 /156
Contrôle du courant monophasé AC/DC, CM-SRS.1 et CM-SRS.2
1
Selon la configuration, les relais de contrôle du courant CM-SRS.1 et CM-SRS.2 peuvent servir à contrôler les
surintensités b ou les sous-intensités a dans des systèmes AC et/ou DC monophasés. Le courant à contrôler (valeur mesurée) est appliqué aux bornes B1/B2/B3-C. Le fonctionnement des produits est conforme au
principe de circuit ouvert.
Si la valeur mesurée dépasse / chute en-dessous de la valeur seuil réglée, le ou les relais de sortie se mettent
sous tension : immédiatement sur le CM-SRS.1 ; à la fin de la temporisation de déclenchement TV définie sur le
CM-SRS.2. Si la valeur mesurée dépasse / chute en-dessous de la valeur seuil plus / moins l'hystérésis réglée, le
ou les relais de sortie se mettent hors tension.
L'hystérésis peut être réglée dans une plage de 3-30 % de la valeur seuil.
5
Diagrammes fonctionnels CM-SRS.1
2
6
4
Diagrammes fonctionnels CM-SRS.2
Contrôle des surintensités b
Contrôle des surintensités b
3
A1-A2
A1-A2
CM-SRS.1
Seuil
Seuil
Hystérésis
Hystérésis
Valeur mesurée
Valeur mesurée
TV
< TV
11-14 (15-18)
11-12 (15-16)
11-14 (15-18)
11-12 (15-16)
21-24 (25-28)
21-22 (25-26)
LED verte
LED verte
LED rouge
LED rouge
LED jaune
LED jaune
Contrôle des sous-intensités a
Contrôle des sous-intensités a
2
A1-A2
A1-A2
6
Valeur mesurée
Valeur mesurée
Hystérésis
Hystérésis
Seuil
1
Seuil
5
21-24 (25-28)
21-22 (25-26)
LED verte
LED verte
LED rouge
7
3
CM-SRS.2
➀
➁
➂
➃
➄
➅
➆
Réglage de la
valeur seuil
Réglage de l'hystérésis
Commutateurs DIP (voir
les fonctions de commutation
DIP)
U/T : LED verte Tension d'alimentation,
temporisation
R : LED jaune état du relais
I : LED rouge surintensité / sous-intensité
Réglage de la temporisation
de déclenchement TV
< TV
11-14 (15-18)
11-12 (15-16)
11-14 (15-18)
11-12 (15-16)
4
TV
LED rouge
LED jaune
LED jaune
Schéma de raccordement CM-SRS.1
A1
B1
1115
B2
C
B3
1115
B1 B2 B3
A1-A2
B1-C
B2-C
C
B3-C
A1 A2
1418
1216 1418
1216
1115-1216/1418
A2
Schéma de raccordement CM-SRS.2
Tension d'alimentation
Plage de mesure 1 :
3-30 mA ou 0.3-1.5 A
Plage de mesure 2 :
10-100 mA ou 1-5 A
Plage de mesure 3 :
0.1-1 A ou 3-15 A
Contact de sortie principe du circuit ouvert
A1
B1
1115
B2
B1 B2 B3 1115
A1-A2
B1-C
2125
B3
2125
B2-C
C
B3-C
A1 A2 1216 1418 2226 2428
1418
2428
Fonctions de commutation DIP CM-SRS.1, CM-SRS.2
1216
2226
1115-1216/1418
2125-2226/2428
C
A2
Plage de mesure 1 :
3-30 mA ou 0.3-1.5 A
Plage de mesure 2 :
10-100 mA ou 1-5 A
Plage de mesure 3 :
0.1-1 A ou 3-15 A
Contacts de sortie principe du circuit ouvert
Marche
Arrêt
1
Marche Contrôle des sous-intensités
Arrêt
Contrôle des surintensités
Arrêt = Par défaut
Pour toute commande en technologie ressort, prendre la référence de
commande en technologie vissé et changer 1SVR730... par 1SVR740...
Type
■
■
■
■
■
■
■
■
■
■
Contrôle des courants
DC et AC
CM-SRS.x1 : 3 mA -1 A
CM-SRS.x2 : 0.3-15 A
Principe de mesure des
valeurs efficaces
Un produit comporte 3 plages
de mesure
Contrôle des surintensités ou des
sous-intensités configurable
Hystérésis réglable de 3 à 30 %
CM-SRS.2 :
Temporisation de déclenchement TV réglable 0 ; 0.1-30 s
3 versions de tensions d'alimentation
CM-SRS.1 : 1 inverseur
CM-SRS.2 : 2 inverseurs
Largeur 22.5 mm
3 LED d'indication d'état
Tension
d'alimentation
50/60 Hz
Temporisation de
déclenchement TV
Réf. Commerciale
Article
Colis.
Masse
(pièce)
(1 pce)
kg
Plages de mesure : 3-30 mA ; 10-100 mA ; 0.1-1 A
CM-SRS.11S
24-240 V AC/DC
110-130 V AC
sans
220-240 V AC
1SVR730840R0200
1SVR730841R0200
1SVR730841R1200
273084002
273084102
273084112
1
1
1
0.12
0.15
0.15
Plages de mesure : 0.3-1.5 A ; 1-5 A ; 3-15 A
CM-SRS.12S
24-240 V AC/DC
110-130 V AC
sans
220-240 V AC
1SVR730840R0300
1SVR730841R0300
1SVR730841R1300
273084003
273084103
273084113
1
1
1
0.12
0.15
0.15
Plages de mesure : 3-30 mA ; 10-100 mA ; 0.1-1 A
CM-SRS.21S
24-240 V AC/DC
réglable
110-130 V AC
0 ou
220-240 V AC
0.1-30 s
1SVR730840R0400
1SVR730841R0400
1SVR730841R1400
273084004
273084104
273084114
1
1
1
0.12
0.15
0.15
Plages de mesure : 0.3-1.5 A ; 1-5 A ; 3-15 A
CM-SRS.22S
24-240 V AC/DC
réglable
110-130 V AC
0 ou
220-240 V AC
0.1-30 s
1SVR730840R0500
1SVR730841R0500
1SVR730841R1500
273084005
273084105
273084115
1
1
1
0.12
0.15
0.15
Contrôle du courant monophasé AC/DC, multifonction, CM-SRS.M
2
1
8
7
3
6
4
5
Selon la configuration, les relais de contrôle du courant CM-SRS.M peuvent servir à contrôler les surintensités
b ou les sous-intensités a dans des systèmes AC et/ou DC monophasés. Le courant à contrôler (valeur
mesurée) est appliqué aux bornes B1/B2/B3-C. Le principe de circuit, ouvert h ou fermé g, est configurable.
Si la valeur mesurée dépasse / chute en-dessous de la valeur seuil réglée avant la fin de la temporisation de démarrage TS définie, les relais de sortie ne changent pas d'état. Si la valeur mesurée dépasse / chute en-dessous
de la valeur seuil réglée une fois la temporisation TS terminée, la temporisation de déclenchement TV démarre. Si
la temporisation TV est achevée et si la valeur mesurée reste supérieure / inférieure à la valeur seuil plus / moins
l'hystérésis définie, les relais de sortie se mettent sous tension h / hors tension g.
Si la valeur mesurée dépasse / chute en-dessous de la valeur seuil moins / plus l'hystérésis réglée alors que la
fonction de mémorisation n'est pas active e, les relais de sortie se mettent hors tension h / sous tension g.
Lorsque la fonction de mémorisation est active f, les relais de sortie restent sous tension h et ne se mettent
hors tension que lorsque la tension d'alimentation est interrompue / les relais de sortie restent hors tension g et
ne se mettent sous tension que lorsque la tension d'alimentation est arrêtée puis réactivée (réinitialisation).
CM-SRS.M
➀
➁
➂
➃
➄
➅
➆
➇
Réglage de la
valeur seuil
de démarrage Ts
DIP)
temporisation
Diagrammes fonctionnels CM-SRS.M
Contrôle des surintensités b sans mémorisation e
Contrôle des sous-intensités a sans mémorisation e
A1-A2
A1-A2
Seuil
Valeur mesurée
Hystérésis
Hystérésis
Seuil
Valeur mesurée
Principe du circuit ouvert
TS
< TV
TV
ouvert
11-14 (15-18)
11-12 (15-16)
21-24 (25-28)
21-22 (25-26)
21-24 (25-28)
21-22 (25-26)
LED verte
LED verte
LED rouge
LED rouge
LED jaune
LED jaune
Principe du circuit fermé
fermé
11-14 (15-18)
11-12 (15-16)
21-24 (25-28)
21-22 (25-26)
21-24 (25-28)
21-22 (25-26)
LED verte
LED verte
LED rouge
LED rouge
LED jaune
LED jaune
Contrôle des sous-intensités b avec mémorisation f
A1-A2
A1-A2
Reset
Seuil
Hystérésis
Seuil
Valeur mesurée
TS
TS
TV
< TV
ouvert
■
■
■
■
■
■
■
■
■
■
■
DC et AC
CM-SRS.M1 : 3 mA -1 A
CM-SRS.M2 : 0.3-15 A
valeurs efficaces
de mesure
Contrôle des surintensités et des
sous-intensités configurable
Principe de circuit
ouvert ou fermé configurable
Fonction de mémorisation
configurable
Temporisation de démarrage
TS réglable 0 ; 0.1-30 s
2 inverseurs
Largeur 22.5 mm
A1
B1
21-24 (25-28)
21-22 (25-26)
21-24 (25-28)
21-22 (25-26)
LED verte
LED verte
LED rouge
LED rouge
LED jaune
LED jaune
fermé
11-14 (15-18)
11-12 (15-16)
21-24 (25-28)
21-22 (25-26)
21-24 (25-28)
21-22 (25-26)
LED verte
LED verte
LED rouge
LED rouge
LED jaune
LED jaune
1115
B2
B1 B2 B3 1115
2125
B3
2125
A1-A2
B1-C
B2-C
B3-C
A1 A2 1216 1418 2226 2428
Type
1216
2226
C
A2
1115-1216/1418
2125-2226/2428
Plage de mesure 1 :
3-30 mA bzw. 0.3-1.5 A
Plage de mesure 2 :
10-100 mA bzw. 1-5 A
Plage de mesure 3 :
0.1-1 A bzw. 3-15 A
Contacts de sortie principe du circuit
ouvert ou fermé
Tension
d'alimentation
50/60 Hz
Temporisation de
déclenchement
TV réglable
TS
TS
TV
< TV
fermé
11-14 (15-18)
11-12 (15-16)
C
1418
2428
ouvert
11-14 (15-18)
11-12 (15-16)
Schéma de raccordement CM-SRS.M
■
11-14 (15-18)
11-12 (15-16)
Reset
Valeur mesurée
Hystérésis
< TV
fermé
11-14 (15-18)
11-12 (15-16)
Contrôle des surintensités b avec mémorisation f
TV
TS
ouvert
11-14 (15-18)
11-12 (15-16)
Fonctions de commutation DIP CM-SRS.M
Position
4
2
1
I
Arrêt
1 Marche
Arrêt
3 Marche
Arrêt
3
fermé
Marche
ouvert
I
Contrôle des sous-intensités
2 Marche Principe du circuit fermé
Contrôle des surintensités
Arrêt
Fonction de mémorisation active Arrêt = Par défaut
Fonction de mémorisation inactive
Réf. Commerciale
Article
Colis.
Masse
(pièce)
(1 pce)
kg
Plage de mesure : 3-30 mA ; 10-100 mA ; 0.1-1 A
CM-SRS.M1S
24-240 V AC/DC
0 ou 0.1-30 s
1SVR730840R0600
273084006
1
0.12
Plage de mesure : 0.3-1.5 A ; 1-5 A ; 3-15 A
CM-SRS.M2S
24-240 V AC/DC
0 ou 0.1-30 s
273084007
1
0.12
1SVR730840R0700
Contrôle du courant monophasé AC/DC, fenêtre de contrôle - CM-SFS.2
1
2
8
7
3
6
4
5
CM-SFS.2
➀
➁
➂
➃
➄
➅
➆
➇
Réglage de la
valeur seuil >I
pour les surintensités
Réglage de la
valeur seuil <I
pour les sous-intensités
de démarrage TS
DIP)
temporisation
Les relais à fenêtre de contrôle du courant CM-SFS.2 peuvent servir à contrôler simultanément les surintensités (>I) et les sousintensités (<I) dans des systèmes AC et/ou DC monophasés. Selon la configuration, un inverseur de chaque relais i ou les deux
inverseurs en parallèle j peuvent contrôler les surintensités et les sous-intensités. Le courant à contrôler (valeur mesurée) est
appliqué aux bornes B1/B2/B3-C. Le principe de circuit ouvert h ou fermé g est configurable, ainsi que la temporisation de
déclenchement réglable sur marche A ou sur arrêt B.
Fenêtre de contrôle du courant à retard à la mise sous tension A avec inverseurs en parallèle j :
Si la valeur mesurée dépasse / chute en-dessous de la valeur seuil réglée avant la fin de la temporisation de démarrage TS définie, les
relais de sortie ne changent pas d'état.
Si la valeur mesurée dépasse / chute en-dessous de la valeur seuil réglée une fois la temporisation TS terminée, la temporisation de
déclenchement TV démarre, lorsque A est configuré. Si la temporisation TV est achevée et si la valeur mesurée reste supérieure /
inférieure à la valeur seuil moins / plus l'hystérésis fixée (5 %), les relais de sortie se mettent sous tension h / hors tension g.
Si la valeur mesurée dépasse / chute en-dessous de la valeur seuil plus / moins l'hystérésis alors que la fonction de mémorisation
n'est pas active f, les relais de sortie se mettent hors tension h / sous tension g. Lorsque la fonction de mémorisation est
active e, les relais de sortie restent sous tension h et ne se mettent hors tension que lorsque la tension d'alimentation est interrompue / les relais de sortie restent hors tension g et ne se mettent sous tension que lorsque la tension d'alimentation est arrêtée
puis réactivée (réinitialisation).
Fenêtre de contrôle du courant à retard à la retombée B avec inverseurs en parallèle j :
Si la valeur mesurée dépasse / chute en-dessous de la valeur seuil réglée à la fin de la temporisation de démarrage TS définie, les
relais de sortie se mettent sous tension h / hors tension g, lorsque B est configuré, et conservent cet état durant la temporisation de déclenchement TV définie.
Si la valeur mesurée dépasse / chute en-dessous de la valeur seuil plus / moins l'hystérésis fixée (5 %) alors que la fonction de
mémorisation n'est pas active e, la temporisation de déclenchement TV démarre.
À la fin de la temporisation TV, les relais de sortie se mettent hors tension h / sous tension g à condition que la fonction de
mémorisation ne soit pas active e. Lorsque la fonction de mémorisation est active f, les relais de sortie restent sous tension h et
ne se mettent hors tension que lorsque la tension d'alimentation est interrompue / les relais de sortie restent hors tension g et ne se
mettent sous tension que lorsque la tension d'alimentation est arrêtée puis réactivée (réinitialisation).
Lorsque i est réglé sur le produit, la fonctionnalité est équivalente à celle décrite ci-avant. À noter simplement que dans ce cas,
un seul relais de sortie, et non les deux, est actionné.
">I" = 1115-1216/1418 ; "<I" = 2125-2226/2428
Diagrammes fonctionnels CM-SFS.2
Pour d'autres diagrammes fonctionnels, voir la fiche technique.
Fenêtre de contrôle du courant 1 x 2 inverseurs j
Fenêtre de contrôle du courant 1 x 2 inverseurs j
retard à la mise sous tension A sans mémorisation f
retard à la retombée B sans mémorisation e
A1-A2
A1-A2
Seuilmax
Hystérésis
Seuilmax
Hystérésis
Valeur mesurée
Hystérésis
Seuilmin
■
■
■
■
■
■
■
■
■
■
■
■
■
■
DC et AC
CM-SFS.21 : 3 mA -1 A
CM-SFS.22 : 0.3-15 A
valeurs efficaces
de mesure
Contrôle des surintensités et
des sous-intensités
ou à la retombée
configurable
Principe de circuit
configurable
Seuils réglables pour Imin et Imax
Hystérésis fixée de 5 %
Temporisation de démarrage TS
réglable 0 ; 0.1-30 s
1 x 2 inverseurs (signal
commun) ou 2 x 1 inverseur
(signaux séparés pour Imin et
Imax)
Largeur 22.5 mm
Valeur mesurée
TS
TV
< TV
ouvert
11-14 (15-18)
11-12 (15-16)
21-24 (25-28)
21-22 (25-26)
21-24 (25-28)
21-22 (25-26)
LED verte
LED verte
LED rouge
LED rouge
LED jaune
LED jaune
fermé
11-14 (15-18)
11-12 (15-16)
21-24 (25-28)
21-22 (25-26)
21-24 (25-28)
21-22 (25-26)
LED verte
LED verte
LED rouge
LED rouge
LED jaune
LED jaune
1115
B2
B1 B2 B3 1115
2125
B3
A1-A2
B1-C
2125
B2-C
C
B3-C
A1 A2 1216 1418 2226 2428
1418
2428
Type
1216
2226
C
A2
1115-1216/1418
2125-2226/2428
Tension
d'alimentation
50/60 Hz
Plage de mesure 1 :
3-30 mA ou 0.3-1.5 A
Plage de mesure 2 :
10-100 mA ou 1-5 A
Plage de mesure 3 :
0.1-1 A ou 3-15 A
Contacts de sortie principe du circuit ouvert ou fermé
Temporisation de
déclenchement
TV réglable
TV
TV
fermé
11-14 (15-18)
11-12 (15-16)
Schéma de raccordement CM-SFS.2
TS
ouvert
11-14 (15-18)
11-12 (15-16)
A1
B1
Hystérésis
Seuilmin
Fonction de commutation DIP CM-SFS.2
1
3
Position
4
Marche
2x1 c/o
Arrêt
1x2 c/o
Marche
Arrêt
Marche
Arrêt
Retard à la retombée
Fonction de mémorisation active
Réf. Commerciale
3
2
1
fermé
ouvert
Article
2 Marche
Arrêt
4 Marche
Arrêt
2 x 1 inverseur
1 x 2 inverseurs
Colis.
Masse
(pièce)
(1 pce)
kg
Plage de mesure : 3-30 mA ; 10-100 mA ; 0.1-1 A
CM-SFS.21S
24-240 V AC/DC
0 ou 0.1-30 s
1SVR730760R0400
273076004
1
0.12
Plage de mesure : 0.3-1.5 A ; 1-5 A ; 3-15 A
CM-SFS.22S
24-240 V AC/DC
0 ou 0.1-30 s
273076005
1
0.12
1SVR730760R0500
Contrôle de la tension, monophasé AC/DC, CM-ESS.1 et CM-ESS.2
2
7
6
1
Selon la configuration, les relais de contrôle de la tension CM-ESS.1 et CM-ESS.2 peuvent servir à contrôler les surtensions d ou les sous-tensions c dans des systèmes AC et/ou DC monophasés. La tension à contrôler (valeur mesurée) est appliquée aux bornes B-C. Le fonctionnement des produits est conforme au principe de circuit ouvert.
Si la valeur mesurée dépasse / chute en-dessous de la valeur seuil réglée, le ou les relais de sortie se mettent sous
tension : immédiatement sur le CM-ESS.1 ; après la temporisation de déclenchement TV définie sur le CM-ESS.2. Si la
valeur mesurée dépasse / chute en-dessous de la valeur seuil plus / moins l'hystérésis réglée, le ou les relais de sortie
se mettent hors tension.
Diagrammes fonctionnels CM-ESS.1
5
Diagrammes fonctionnels CM-ESS.2
Contrôle des surtensions d
Contrôle des surtensions d
A1-A2
3
A1-A2
CM-ESS.1
Seuil
Seuil
Hystérésis
Hystérésis
Valeur mesurée
4
Valeur mesurée
TV
< TV
11-14 (15-18)
11-12 (15-16)
11-14 (15-18)
11-12 (15-16)
21-24 (25-28)
21-22 (25-26)
LED verte
LED verte
LED rouge
LED rouge
LED jaune
LED jaune
2
Contrôle des sous-tensions c
Contrôle des sous-tensions c
A1-A2
1
A1-A2
7
Valeur mesurée
Valeur mesurée
Hystérésis
Hystérésis
Seuil
6
Seuil
21-24 (25-28)
21-22 (25-26)
LED verte
5
LED verte
LED rouge
LED rouge
LED jaune
LED jaune
3
4
< TV
11-14 (15-18)
11-12 (15-16)
11-14 (15-18)
11-12 (15-16)
8
TV
Schéma de raccordement CM-ESS.1
Schéma de raccordement CM-ESS.2
CM-ESS.2
➀
➁
➂
➃
➄
➅
➆
➇
A1
B
Réglage de la
valeur seuil
Réglage de la
plage de mesure
DIP)
temporisation
U : LED rouge surtension / sous-tension
1115
C
1115
B
A1-A2
B-C
Plages de mesure :
3-30 V ; 6-60 V ;
30-300 V ; 60-600 V
C
1115-1216/1418
A1 A2
1418
1216 1418
1216
A1
B
B
1115
2125
A1 A2 1216 1418 2226 2428
1216
2226
A1-A2
B-C
Plages de mesure :
3-30 V ; 6-60 V ;
30-300 V ; 60-600 V
1115-1216/1418
2125-2226/2428
2125
C
1418
2428
A2
1115
C
A2
Fonctions de commutation DIP CM-ESS.1, CM-ESS.2
Marche
1 Marche Contrôle des sous-tensions
Arrêt
Contrôle des surtensions
Arrêt
Type
Tension
d'alimentation
50/60 Hz
Temporisation de
déclenchement
TV réglable
Réf. Commerciale
Article
Colis.
Masse
(pièce)
(1 pce)
kg
■
■
■
■
■
■
■
■
■
■
Contrôle des tensions DC et
AC de 3 à 600 V
valeurs efficaces
de mesure : 3-30 V,
6-60 V, 30-300 V, 60-600 V
Contrôle des surtensions et des
sous-tensions configurable
CM-ESS.2 :
CM-ESS.1 : 1 inverseur
CM-ESS.2 : 2 inverseurs
Largeur 22.5 mm
Plages de mesure : 3-30 V ; 6-60 V ; 30-300 V ; 60-600 V
CM-ESS.1S
24-240 V AC/DC
1SVR730830R0300
110-130 V AC
1SVR730831R0300
sans
220-240 V AC
1SVR730831R1300
CM-ESS.2S
24-240 V AC/DC
1SVR730830R0400
réglable
110-130 V AC
1SVR730831R0400
0 ou
220-240 V AC
1SVR730831R1400
0.1-30 s
273083003
273083103
273083113
273083004
273083104
273083114
1
1
1
1
1
1
0.12
0.15
0.15
0.12
0.15
0.15
1SVR730... par 1SVR740...
Contrôle de la tension, monophasé AC/DC, multifonction, CM-ESS.M
2
1
8
7
3
6
Selon la configuration, le relais de contrôle de la tension CM-ESS.M peut servir à contrôler les surtensions d ou les
sous-tensions c dans des systèmes AC et/ou DC monophasés. La tension à contrôler (valeur mesurée) est appliquée
aux bornes B-C. Choix du principe de circuit, ouvert h ou fermé g.
Si la valeur mesurée dépasse / chute en-dessous de la valeur seuil réglée, la temporisation de déclenchement TV démarre. Si la temporisation TV est achevée et si la valeur mesurée reste supérieure / inférieure à la valeur seuil plus / moins
l'hystérésis définie, les relais de sortie se mettent sous tension h / hors tension g.
Si la valeur mesurée dépasse / chute en-dessous de la valeur seuil plus / moins l'hystérésis réglée alors que la fonction
de mémorisation n'est pas active e, les relais de sortie se mettent hors tension h / sous tension g. Lorsque la
fonction de mémorisation est active f, les relais de sortie restent sous tension h et ne se mettent hors tension que
lorsque la tension d'alimentation est interrompue / les relais de sortie restent hors tension g et ne se mettent sous tension que lorsque la tension d'alimentation est arrêtée puis réactivée (réinitialisation).
4
5
Diagrammes fonctionnels CM-ESS.M
Contrôle des surtensions d sans mémorisation e
CM-ESS.M
➀
➁
➂
➃
➄
➅
➆
➇
Réglage de la
valeur seuil
Réglage de la
plage de mesure
Commutateurs DIP
(voir les fonctions de commutation DIP)
U/T : LED verte Tension d'alimentation
Contrôle des sous-tensions c sans mémorisation e
A1-A2
A1-A2
Seuil
Valeur mesurée
Hystérésis
Hystérésis
Seuil
Valeur mesurée
< TV
TV
< TV
ouvert
11-14 (15-18)
11-12 (15-16)
21-24 (25-28)
21-22 (25-26)
21-24 (25-28)
21-22 (25-26)
LED verte
LED verte
LED rouge
LED rouge
LED jaune
LED jaune
fermé
11-14 (15-18)
11-12 (15-16)
21-24 (25-28)
21-22 (25-26)
21-24 (25-28)
21-22 (25-26)
LED verte
LED verte
LED rouge
LED rouge
LED jaune
LED jaune
Contrôle des sous-tensions c avec mémorisation f
A1-A2
A1-A2
Reset
Seuil
Hystérésis
Seuil
Valeur mesurée
ouvert
< TV
< TV
TV
11-14 (15-18)
11-12 (15-16)
21-24 (25-28)
21-22 (25-26)
21-24 (25-28)
21-22 (25-26)
LED verte
LED verte
LED rouge
LED rouge
LED jaune
LED jaune
fermé
11-14 (15-18)
11-12 (15-16)
21-24 (25-28)
21-22 (25-26)
21-24 (25-28)
21-22 (25-26)
LED verte
LED verte
LED rouge
LED rouge
LED jaune
LED jaune
B
1115
1115
2125
2125
1115-1216/1418
2125-2226/2428
C
A1 A2 1216 1418 2226 2428
■
■
■
■
■
■
■
■
■
■
■
AC de 3 à 600 V
valeurs efficaces
de mesure : 3-30 V ; 6-60 V ;
30-300 V ; 60-600 V
Contrôle des surtensions ou des
sous-tensions configurable
Principe de circuit ouvert ou
fermé configurable
configurable
2 inverseurs
Largeur 22.5 mm
1418
2428
Type
1216
2226
Plages de mesure :
3-30 V ; 6-60 V ;
30-300 V ; 60-600 V
Contacts de sortie Principe du circuit
ouvert ou fermé
C
A2
Tension
d'alimentation
50/60 Hz
Temporisation de
déclenchement
TV réglable
< TV
Fonctions de commutation DIP CM-ESS.M
Position
A1-A2
B-C
TV
< TV
fermé
11-14 (15-18)
11-12 (15-16)
Schéma de raccordement CM-ESS.M
A1
B
ouvert
11-14 (15-18)
11-12 (15-16)
Reset
Valeur mesurée
Hystérésis
< TV
fermé
11-14 (15-18)
11-12 (15-16)
Contrôle des surtensions d avec mémorisation f
TV
< TV
ouvert
11-14 (15-18)
11-12 (15-16)
4
3
2
V
Arrêt
1 Marche
Arrêt
3 Marche
Arrêt
1
fermé
Marche
ouvert
V
Contrôle des sous-tensions
2 Marche Principe du circuit fermé
Contrôle des surtensions
Arrêt Principe du circuit ouvert
Fonction de mémorisation active Arrêt = Par défaut
Réf. Commerciale
Article
Colis.
Masse
(pièce)
(1 pce)
kg
Plage de mesure : 3-30 V ; 6-60 V ; 30-300 V ; 60-600 V
CM-ESS.MS
24-240 V AC/DC
0 ou 0.1-30 s
1SVR730830R0500
273083005
1SVR730... par 1SVR740...
1
0.12
Contrôle de la tension, monophasé AC/DC, fenêtre de contrôle - CM-EFS.2
2
1
8
7
3
6
4
5
CM-EFS.2
➀
➁
➂
➃
➄
➅
➆
➇
Réglage de la
valeur seuil >U
pour les surtensions
Réglage de la
valeur seuil <U
pour les sous-tensions
Réglage de la
plage de mesure
DIP)
temporisation
Le relais à fenêtre de contrôle de la tension CM-EFS.2 peut servir à contrôler simultanément les surtensions (>U) et les soustensions (<U) dans des systèmes AC et/ou DC monophasés. Selon la configuration, un inverseur de chaque relais i ou les
deux inverseurs en parallèle j peuvent contrôler les surtensions et les sous-tensions. La tension à contrôler (valeur mesurée)
est appliquée aux bornes B-C. Le principe de circuit ouvert h ou fermé g est configurable, ainsi que la temporisation de
déclenchement réglable sur marche A ou sur arrêt B.
Fenêtre de contrôle de la tension à retard à la mise sous tension A avec inverseurs en parallèle j :
Si la valeur mesurée dépasse / chute en-dessous de la valeur seuil réglée, la temporisation de déclenchement TV démarre,
lorsque A est configuré. Si la temporisation TV est achevée et si la valeur mesurée reste supérieure / inférieure à la valeur
seuil moins / plus l'hystérésis fixée (5 %), les relais de sortie se mettent sous tension h / hors tension g.
Si la valeur mesurée dépasse / chute en-dessous de la valeur seuil plus / moins l'hystérésis alors que la fonction de mémorisation n'est pas active e, les relais de sortie se mettent hors tension h / sous tension g. Lorsque la fonction de mémorisation est active e, les relais de sortie restent sous tension h et ne se mettent hors tension que lorsque la tension d'alimentation est interrompue / les relais de sortie restent hors tension g et ne se mettent sous tension que lorsque la tension
d'alimentation est arrêtée puis réactivée (réinitialisation).
Fenêtre de contrôle de la tension à retard à la retombée B avec inverseurs en parallèle j :
Si la valeur mesurée dépasse / chute en-dessous de la valeur seuil réglée, les relais de sortie se mettent sous tension h /
hors tension g, lorsque B est configuré, et conservent cet état durant la temporisation de déclenchement TV définie.
Si la valeur mesurée dépasse / chute en-dessous de la valeur seuil plus / moins l'hystérésis fixée (5 %) alors que la fonction de
mémorisation n'est pas active e, la temporisation de déclenchement TV démarre.
À la fin de la temporisation TV, les relais de sortie se mettent hors tension h / sous tension g à condition que la fonction de
mémorisation ne soit pas active e. Lorsque la fonction de mémorisation est active e, les relais de sortie restent sous tension h et ne se mettent hors tension que lorsque la tension d'alimentation est interrompue / les relais de sortie restent hors
tension g et ne se mettent sous tension que lorsque la tension d'alimentation est arrêtée puis réactivée (réinitialisation).
Lorsque i est réglé sur le produit, la fonctionnalité est équivalente à celle décrite ci-avant. À noter simplement que dans ce
cas, un seul relais de sortie, et non les deux, est actionné.
">U" = 1115-1216/1418 ; "<U" = 2125-2226/2428
Diagrammes fonctionnels CM-EFS.2
Fenêtre de contrôle de la tension 1 x 2 inverseurs j
retard à la mise sous tension A sans mémorisation e
retard à la retombée B sans mémorisation e
A1-A2
A1-A2
Seuilmax
Hystérésis
Seuilmax
Hystérésis
Valeur mesurée
■
■
■
■
■
■
■
■
■
■
■
■
AC de 3 à 600 V
valeurs efficaces
de mesure : 3-30 V ; 6-60 V ;
30-300 V ; 60-600 V
Contrôle des surtensions et
des sous-tensions
ou à la retombée
configurable
Principe de circuit
configurable
Seuils réglables pour Umin et
Umax
Hystérésis fixée de 5 %
1 x 2 inverseurs (signal
commun) ou 2 x 1 inverseur
(signaux séparés pour Umin et
Umax)
Largeur 22.5 mm
Valeur mesurée
< TV
Hystérésis
Seuilmin
TV
< TV
11-14 (15-18)
11-12 (15-16)
21-24 (25-28)
21-22 (25-26)
LED verte
LED verte
LED rouge
LED rouge
LED jaune
LED jaune
A1
B
B
11-14 (15-18)
11-12 (15-16)
21-24 (25-28)
21-22 (25-26)
21-24 (25-28)
21-22 (25-26)
LED verte
LED verte
LED rouge
LED rouge
LED jaune
LED jaune
1115
1115
2125
A1-A2
B-C
2125
C
A1 A2 1216 1418 2226 2428
1418
2428
Type
fermé
11-14 (15-18)
11-12 (15-16)
Schéma de raccordement CM-EFS.2
1216
2226
C
A2
1115-1216/1418
2125-2226/2428
Tension
d'alimentation
50/60 Hz
Plages de mesure :
3-30 V ; 6-60 V ;
30-300 V ; 60-600 V
Contacts de sortie principe du circuit
ouvert ou fermé
Temporisation de
déclenchement
TV réglable
TV
ouvert
11-14 (15-18)
11-12 (15-16)
fermé
TV
Hystérésis
Seuilmin
ouvert
21-24 (25-28)
21-22 (25-26)
■
Pour d'autres diagrammes fonctionnels, voir la fiche technique.
Fenêtre de contrôle de la tension 1 x 2 inverseurs j
Fonctions de commutation DIP CM-EFS.2
Position
4
Marche
2x1 c/o
Arrêt
1x2 c/o
1 Marche
Arrêt
3 Marche
Arrêt
3
2
1
fermé
ouvert
2 Marche
Arrêt
Fonction de mémorisation active 4 Marche
Arrêt
Réf. Commerciale
Article
2 x 1 inverseur
1 x 2 inverseurs
Colis.
Masse
(pièce)
(1 pce)
kg
Plage de mesure AC/DC : 3-30 V ; 6-60 V ; 30-300 V ; 60-600 V
CM-EFS.2S
24-240 V AC/DC
0 ou 0.1-30 s
1SVR730750R0400
273075004
1
0.12
1SVR730... par 1SVR740...
Contrôle du courant, monophasés CM-SRS.1, CM-SRS.2,
CM-SRS.M et CM-SFS.2
Type
CM-SRS.1
Circuit d'alimentation
A1-A2
Tension d'alimentation US
A1-A2
A1-A2
A1-A2
CM-SRS.M
CM-SFS.2
110-130 V AC
220-240 V AC
24-240 V AC/DC
-15...+10 %
Tolérance de Tension d'alimentation US
Consommation de courant / électrique
CM-SRS.2
50/60 Hz
Versions AC
Versions AC/DC
110-130 V AC
220-240 V AC
24-240 V AC/DC
50/60 Hz ou DC
24 V DC
30 mA / 0.75 W
115 V AC
24 mA / 2.6 VA
17 mA / 1.9 VA
100 %
Période de marche
Protection contre les coupures secteurs
Protection contre les surtensions transitoires
Circuit de mesure
230 V AC
12 mA / 2.6 VA
11 mA / 2.6 VA
20 ms
Varistances
B1/B2/B3-C
contrôle des surintensités ou des sous-intensités
contrôle des surintensités
configurable
et des sous-intensités
Principe de mesure des valeurs efficaces
Fonction de contrôle
Méthode de mesure
Entrées de mesure
Raccordement des bornes
Plage de mesure
Résistance d'entrée
Capacité de surcharge d'impulsion t < 1 s
Capacité continue
B1-C
3-30 mA
3.3 Ω
500 mA
50 mA
CM-SxS.x1
B2-C
10-100 mA
1Ω
1A
150 mA
B3-C
0.1-1 A
0.1 Ω
10 A
1.5 A
B1-C
0.3-1.5 A
0.05 Ω
15 A
2A
CM-SxS.x2
B2-C
1-5 A
0.01 Ω
50 A
7A
B3-C
3-15 A (2)
0.0025 Ω
100 A
17 A
réglable(s) dans la plage de mesure indiquée
Valeur(s) seuil(s)
Réglage de la précision de la valeur seuil
Hystérésis liée à la valeur seuil
Plage de fréquence du signal de mesure
Plage de fréquence assignée du signal de mesure
Temps de réponse maximum
Erreur de mesure dans les limites de la tolérance de tension d'alimentation
Erreur de mesure dans les limites de la plage de température
10 %
±0.07 % de la valeur de pleine échelle
3-30 % réglable
5 % fixe
DC / 15 Hz -2 kHz
DC / 50-60 Hz
AC : 80 ms / DC : 120 ms
≤ 0.5 %
≤ 0.06 % / °C
Temporisation de démarrage TS
Temporisation de déclenchement TV
Erreur de temporisation dans les limites de la tolérance de tension
d'alimentation
Erreur de temporisation dans les limites de la plage de température
non
non
0 ou 0.1-30 s réglable
-
≤ 0.5 %
-
≤ 0.06 % / °C
U/T : LED verte
Valeur mesurée
I : LED rouge
État du relais
R : LED jaune
Circuits de sortie
11(15)-12(16)/14(18), 21(25)-22(26)/24(28)
Type de sortie
Principe de fonctionnement (1)
Tension assignée selon VDE 0110, IEC 947-1
Tension / intensité de commutation minimales
V : Tension d'alimentation appliquée,
X : temporisation de démarrage TS active,
W : temporisation de déclenchement TV active
V : surintensité,
W : sous-intensité
V : relais sous tension, pas de fonction de mémorisation
Z : relais sous tension, fonction de mémorisation active
Y : relais hors tension, fonction de mémorisation active
Relais
1 inverseur
2 inverseurs
1 x 2 inverseurs ou
2 x 1 inverseur
configurable
principe du circuit ouvert
principe de circuit ouvert ou fermé
configurable
AgNi
250 V
24 V / 10 mA
Contrôle du courant, monophasés CM-SRS.1, CM-SRS.2,
CM-SRS.M et CM-SFS.2
Type
CM-SRS.1
Tension / intensité de commutation maximales
Courant assigné
AC12 (résistif)
à 230 V
d'emploi
AC15 (inductif)
à 230 V
(IEC 60947-5-1)
DC12 (résistif)
à 24 V
DC13 (inductif)
à 24 V
Durée de vie électrique (AC12, 230 V, 4 A)
Capacité de court-circuit /
CM-SRS.2
CM-SRS.M
CM-SFS.2
250 V AC / 4 A AC
4A
3A
4A
2A
0.1 x 106 cycles de commutation
6 A action rapide
10 A action rapide
10 A action rapide
6 A action rapide
22.5 x 78 x 100 mm (0.89 x 3.07 x 3.94 in)
Montage
Position de montage
Matière du boîtier
rail DIN (EN 50022)
indifférente
PA 6
boîtier/ bornes
IP50 / IP20
Section des câbles
câble souple sans embout
rigide
2 x 0.75 mm 2 / 2 x 2.5 mm2 (2 x 18 AWG / 2 x 14 AWG)
2 x 0.5 mm 2 / 2 x 4 mm2 (2 x 20 AWG / 2 x 12 AWG)
8 mm (0.31 in)
Couple de serrage
0.8 Nm
Environnement
en service
stockage
Chocs (IEC/EN 60255-21-2)
-20...+60 °C
-40...+85 °C
55 °C, 6 cycles
Classe 2
Classe 2
Isolement
Tension assignée
circuit d'alimentation / circuit de mesure
d'isolement
circuit d'alimentation / circuit de sortie
(VDE 0110,
circuit de mesure / circuit de sortie
IEC 60947-1,
IEC/EN 60255-5)
Degré de pollution (VDE 0110, IEC 664, IEC/EN 60255-5)
Catégorie de surtension (VDE 0110, IEC 664, IEC/EN 60255-5)
Tension de test entre tous les circuits isolés
(test type)
600 V
250 V
600 V
250 V
2
III
2.0 kV, 50 Hz (tension assignée d'isolement 250 V)
Normes
IEC 255-6, EN 60255-6
Norme produit
Directive CEM
2006/95/EC
2004/103/EC
champ électromagnétique
(résistance au rayonnement HF)
décharges impulsionnelles
(surtension)
Émission d'ondes radios
Émission d'interférences
(1)
(2)
IEC/EN 61000-6-2
IEC/EN 61000-4-2
IEC/EN 61000-4-3
Niveau 3
IEC/EN 61000-4-4
IEC/EN 61000-4-9
Niveau 3
IEC/EN 61000-4-6
Niveau 3
Niveau 3
Niveau 3
IEC/EN 61000-6-3
IEC/CISPR 22 ; EN 55022
Classe B
Classe B
Principe du circuit ouvert : le relais de sortie se met sous tension si la valeur mesurée dépasse b / chute en dessous a du seuil réglé.
Principe du circuit fermé : le relais de sortie se met hors tension si la valeur mesurée dépasse b / chute en dessous a du seuil réglé.
Si les courants mesurés sont supérieurs à >10 A, un espacement latéral d'au moins 10 mm est nécessaire.
Contrôle de la tension, monophasés CM-ESS.1, CM-ESS.2,
CM-ESS.M et CM-EFS
Type
CM-ESS.1
A1-A2
Tension d'alimentation US
A1-A2
A1-A2
A1-A2
CM-ESS.2
CM-ESS.M
CM-EFS.2
110-130 V AC
220-240 V AC
24-240 V AC/DC
-15...+10 %
Tolérance de Tension d'alimentation US
50/60 Hz
Versions AC
Versions AC/DC
Consommation de courant / électrique
110-130 V AC
220-240 V AC
24-240 V AC/DC
50/60 Hz ou DC
24 V DC
30 mA / 0.75 W
115 V AC
24 mA / 2.6 VA
17 mA / 1.9 VA
230 V AC
12 mA / 2.6 VA
11 mA / 2.6 VA
100 %
Période de marche
Protection contre les coupures secteurs
20 ms
Varistances
Circuit de mesure
B-C
contrôle des surtensions ou des sous-tensions
configurable
contrôle des surtensions et des soustensions
Principe de mesure des valeurs efficaces
Méthode de mesure
Entrées de mesure
CM-ExS
Raccordement des bornes
Plage de mesure
Résistance d'entrée
Capacité de surcharge d'impulsion t < 1 s
Capacité continue
B-C
3-30 V
600 kΩ
800 V
660 V
B-C
6-60 V
600 kΩ
800 V
660 V
B-C
30-300 V
600 kΩ
800 V
660 V
B-C
60-600 V
600 kΩ
800 V
660 V
réglable(s) dans la plage de mesure indiquée
Valeur(s) seuil(s)
Réglage de la précision de la valeur seuil
Plage de fréquence assignée du signal de mesure
Temps de réponse maximum
Erreur de mesure dans les limites de la tolérance de tension
d'alimentation
10 %
3-30 % réglable
5 % fixe
DC / 15 Hk -2 kHz
DC / 50-60 Hz
AC : 80 ms / DC : 120 ms
≤ 0.5 %
≤ 0.06 % / °C
Varistors
Temporisation TV
d'alimentation
non
-
≤ 0.5 %
-
≤ 0.06 % / °C
U/T : LED verte
Valeur mesurée
U : LED rouge
État du relais
R : LED jaune
Circuits de sortie
11-12/14, 21-22/24
Type de sortie
Tension assignée selon VDE 0110, IEC 947-1
V : Tension d'alimentation appliquée,
W : temporisation de déclenchement TV active
V : surtension,
W : sous-tension
V : relais sous tension, pas de fonction de mémorisation
Z : relais sous tension, fonction de mémorisation active
Y : relais hors tension, fonction de mémorisation active
Relais
1 inverseur
2 inverseurs
1 x 2 inverseurs ou
2 x 1 inverseur
configurable
principe de circuit ouvert ou fermé
configurable
AgNi
250 V
Contrôle de la tension, monophasés CM-ESS.1, CM-ESS.2,
CM-ESS.M et CM-EFS
Type
CM-ESS.1
Tension / intensité de commutation minimales
Tension / intensité de commutation maximales
Courant assigné
AC12 (résistif)
à 230 V
d'emploi
AC15 (inductif)
à 230 V
(IEC 60947-5-1)
DC12 (résistif)
à 24 V
DC13 (inductif)
à 24 V
Capacité de court-circuit /
CM-ESS.2
CM-ESS.M
CM-EFS.2
24 V / 10 mA
250 V AC / 4 A AC
4A
3A
4A
2A
6 A action rapide
10 A action rapide
6 A action rapide
10 A action rapide
22.5 x 78 x 100 mm (0.89 x 3.07 x 3.94 in)
Montage
Position de montage
Matière du boîtier
rail DIN (EN 50022)
indifférente
PA 6
boîtier/ bornes
IP50 / IP20
Section des câbles
rigide
2 x 0.75 mm 2 / 2 x 2.5 mm2 (2 x 18 AWG / 2 x 14 AWG)
2 x 0.5 mm 2 / 2 x 4 mm2 (2 x 20 AWG / 2 x 12 AWG)
8 mm (0.31 in)
Couple de serrage
0.8 Nm
Environnement
en service
stockage
Chocs (IEC/EN 60255-21-2)
-20...+60 °C
-40...+85 °C
55 °C, 6 cycles
Classe 2
Classe 2
Isolement
Tension assignée
circuit d'alimentation / circuit de mesure
d'isolement
circuit d'alimentation / circuit de sortie
(VDE 0110,
circuit de mesure / circuit de sortie
IEC 60947-1,
IEC/EN 60255-5)
Degré de pollution (VDE 0110, IEC 664, IEC/EN 60255-5)
Catégorie de surtension (VDE 0110, IEC 664, IEC/EN 60255-5)
(test type)
600 V
250 V
600 V
250 V
2
III
Normes
IEC 255-6, EN 60255-6
Norme produit
Directive CEM
2006/95/EC
2004/103/EC
champ électromagnétique (résistance au
rayonnement HF)
(1)
IEC/EN 61000-6-2
IEC/EN 61000-4-2
IEC/EN 61000-4-3
Niveau 3
IEC/EN 61000-4-4
IEC/EN 61000-4-9
IEC/EN 61000-4-6
Niveau 3
Niveau 3
Niveau 3
Niveau 3
IEC/EN 61000-6-3
Classe B
Classe B
Principe du circuit ouvert : le relais de sortie se met sous tension si la valeur mesurée dépasse d / chute en dessous c du seuil réglé.
Principe du circuit fermé : le relais de sortie se met hors tension si la valeur mesurée dépasse d / chute en dessous c du seuil réglé.
eMedia
eMedia
eMedia
eMedia
APPS
1SNA...
FILES
PDF
2D
PDF
APP
FILE
3D
www.web-emedia.com
Je me connecte
Présentation
2/160
Guide de choix
2/161
CM-PBE, CM-PVE
2/162
CM-PFE, CM-PFS
2/163
CM-PSS.x1, CM-PVS.x1
2/164
CM-PAS.x1, CM-MPS.x1
2/165
CM-MPS.x3, CM-MPN.x2
2/166
CM-UFS
2/167
Description des fonctions / schémas
2/168
CM-PBE, CM-PVE, CM-PFE, CM-PFS
2/172
CM-PSS.xx, CM-PVS.xx, CM-PAS.xx
2/174
CM-MPS.x1
2/176
2/178
CM-UFS.x
2/180
Présentation
Fonctions nouvelles
La Nouvelle génération de relais de contrôle triphasés d'ABB présente
des fonctions supplémentaires qui augmentent considérablement le
nombre d'applications concernées par ces produits.
Réglage du contrôle de l'ordre des phases 1)
Le contrôle de l'ordre des phases peut être arrêté grâce à un interrupteur rotatif ou un commutateur DIP 1). Ceci rend possible le contrôle de
réseaux triphasés lorsque l'ordre des phases n'est pas indispensable
pour l'application. Par exemple dans le cas de moteurs en marche avant
et marche arrière, chauffages, etc.
Correction automatique du désordre des phases 1)
La correction automatique du désordre des phases est rendue possible
par un commutateur DIP. L'activation de cette fonction assure un ordre
des phases toujours correct pour les contacts d'entrée de tout appareil
portable ou non fixé, par exemple les engins de construction. Pour les
détails de câblage, voir description des fonctions / schémas.
Désignation du type améliorée
La nouvelle désignation du type est descriptive et une par une.
Structure de la désignation du type
CM-_ _ x.y.z
x : largeur du boîtier
y : mesure / gamme d'alimentation
z : fréquence assignée / principe de fonctionnement des relais de
sortie
1)
Selon l'appareil
Tension d'alimentation U S
90-170 V AC
160-300 V AC
180-280 V AC
185-265 V AC
•
208-440 V AC
•
200-500 V AC
220-240 V AC
•
320-460 V AC
•
300-500 V AC
350-580 V AC
380 V AC
380-440 V AC
•
400 V AC
450-720 V AC
530-820 V AC
50/60 Hz
•
•
•
•
•
50/60/400 Hz
Contrôle possible
Réseaux monophasés (1)
•
•
Réseaux triphasés
•
•
•
•
•
•
•
•
•
•
Désordre des phases
•
Correction automatique du désordre des
phases
Surtension
•
•
Sous-tension
•
•
Déséquilibre
Conducteur neutre (2)
•
•
Seuils
Seuils
fix fix fix fix fix
Fonction de temporisation, temps de déclenchement t V / temps
Retard à la mise sous tension et à la retombée fix fix fix fix fix
Retard à la mise sous tension ou
à la retombée ( ) 0 ; 0.1 -30 s
Contacts de sortie
Contacts n/o
1
1
1
1
Contacts c/o
1
Indication d'états
LED(s)
1
1
1
1
1
Remplacement pour / tableau de conversion
CM-PSS (1SVR430784R2300)
CM-PSS (1SVR430784R3300)
CM-PVS (1SVR430794R1300)
CM-PVS (1SVR430794R3300)
CM-PAS (1SVR430774R1300)
CM-PAS (1SVR430774R3300)
CM-MPS (1SVR430885R1300)
CM-MPS (1SVR430885R3300)
CM-MPS (1SVR430884R1300)
CM-MPS (1SVR430884R3300)
(1)
(2)
(3)
(4)
CM-MPN.72
CM-MPN.62
CM-MPN.52
CM-MPS.43
CM-MPS.23
CM-MPS.41
CM-MPS.31
CM-MPS.21
CM-MPS.11
CM-PAS.41
CM-PAS.31
CM-PVS.41
CM-PVS.31
CM-PSS.41
CM-PSS.31
CM-PFS
CM-PFE
CM-PVE
CM-PVE
réglage possible
valeur fixe
CM-PBE
fix
CM-PBE
Guide de choix
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
fix
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•(3)
•
•
•
•
•
•
•
•
•
•
•
•
2(4) 2(4) 2(4) 2(4) 2(4)
•
•
•
•
•
•
•(3) •(3)
fix
fix
2
2
2
2
2
2
2
2
2
2
2
1
3
3
3
3
3
3
3
3
3
3
fix
3
3
3
3
3
•
•
•
•
•
•
•
•
•
•
Les versions avec surveillance du conducteur neutre peuvent également être utilisées sur des réseaux monophasés en interconnectant les bornes des trois phases
(L1, L2, L3) et en ne raccordant qu'une seule phase. Selon la disponibilité de la fonction, le contrôle de l'ordre des phases doit être mis hors tension et la valeur de seuil
pour le déséquilibre des phases doit être réglé au maximum (25 %).
Mesure de la tension du conducteur externe par rapport au conducteur neutre.
Contrôle de conducteur neutre interrompu.
Mode de fonctionnement : choix des contacts 1x2 ou 2x1 c/o (SPDT). (Le contact 2x1 c/o est seulement possible avec contrôle des surtension et des sous-tensions et
est obligatoire pour la correction automatique du désordre des phases).
Relais de contrôle triphasés - Contrôle de la défaillance de phase
CM-PBE, CM-PVE
Le relais de contrôle de la défaillance de phase CM-PBE surveille la défaillance de phase dans les tensions d'alimentation
(Umes < 60 % x Uassignée). Si les trois phases sont présentes, le relais de sortie est mis sous tension. Si le défaut ci-dessus se
produit, le relais de sortie est mis hors tension et la LED jaune s'éteint. Le relais est automatiquement remis sous tension dès
que la tension revient dans la plage assignée, en prenant en compte une hystérésis fixée.
La version avec surveillance du conducteur neutre peut également être utilisée sur des réseaux monophasés en interconnectant les bornes des trois phases (L1, L2, L3) et en ne raccordant qu'une seule phase.
Diagrammes fonctionnels CM-PBE
Schémas de connexion CM-PBE
avec surveillance du conducteur neutre
Contrôle de réseau triphasé avec conducteur neutre
L1
L1-L2-L3 (-N) Tension d'alimentation
de commande assignée =
Tension de mesure
13-14
Contact de sortie principe du circuit fermé
L2
L3
N
13-14
t
CM-PBE
➀
1
t
<t
2
t
1
<t
1
t
2
t
2
t1 = 500 ms
t2 = 150 ms
1
sans surveillance du conducteur neutre
Contrôle de réseau triphasé sans conducteur neutre
L1-L2-L3
L1
L3
Contrôle de réseau triphasé
et monophasé :
Pas de contrôle de
l'ordre des phases
Plage de mesure :
L1-L2-L3 : 3 x 380-440 V AC
L-N : 220-240 V AC
Disponible avec ou sans surveillance du conducteur neutre
1 contact normalement
ouvert
■
■
■
■
■
■
■
13-14
13-14
t
1
Type
t
<t
2
t
1
<t
1
t
2
t
2
1
t1 = 500 ms
t2 = 150 ms
= tension de mesure
Surveillance du
conducteur
neutre
Réf. Commerciale
CM-PBE
3 x 380 -440 V AC,
220-240 V AC
avec
1SVR550881R9400
CM-PBE
3 x 380 -440 V AC
sans
1SVR550882R9500
Article
L1, L2, L3, N
Umax
-5%
Uassignée
+5%
Umin
Valeur mesurée
13-14
CM-PVE
t
1
t
2
<t
1
t
1
<t
2
t
2
t
1
t1 = 500 ms
t2 = 500 ms
Contrôle de réseau triphasé sans conducteur neutre
■
■
■
■
■
Contrôle de réseau triphasé
et monophasé :
■ Défaillance de phase
■ Surtension / sous-tension
Pas de contrôle de
l'ordre des phases
Plage de mesure :
L1-L2-L3 : 3 x 320-460 V AC
L-N : 185-265 V AC
Disponible avec ou sans surveillance du conducteur neutre
1 contact normalement ouvert
Masse
(pièce)
(1 pce)
255088194
1
kg
0.08
255088295
1
0.08
Schémas de connexion CM-PVE
Contrôle de réseau triphasé avec conducteur neutre
■
Colis.
Le relais de contrôle de phase CM-PVE surveille les sous-tensions, les surtensions et la défaillance de phase
dans les tensions d'alimentation. Si les trois phases sont présentes avec la tension adéquate, le relais de sortie
est mis sous tension. Si l'un des défauts ci-dessus se produit, c'est-à-dire si la tension [L-L (L-N)] dépasse
Umax (460 V / 265 V) ou chute en-dessous d'Umin (320 V / 185 V), le relais de sortie est mis hors tension et la
LED jaune s'éteint. Le relais est automatiquement remis sous tension dès que la tension revient dans la plage
de tolérance, en prenant en compte une hystérésis fixée à 5 %.
La version avec surveillance du conducteur neutre peut également être utilisée sur des réseaux monophasés
en interconnectant les bornes des trois phases (L1, L2, L3) et en ne raccordant qu'une seule phase.
Diagrammes fonctionnels CM-PVE
➀
Tension de mesure
L2
L1, L2, L3, N
Umax
-5%
Uassignée
+5%
Umin
Valeur mesurée
13-14
L1-L2-L3 (-N) Tension d'alimentation
Tension de mesure
13-14
sans surveillance du conducteur neutre
L1-L2-L3
Tension de mesure
13-14
t
1
Type
avec surveillance du conducteur neutre
t
2
<t
1
t
1
<t
2
t
2
t
1
t1 = 500 ms
t2 = 500 ms
= tension de mesure
Surveillance du
conducteur
neutre
Réf. Commerciale
CM-PVE
3 x 320 -460 V AC,
185-265 V AC
avec
1SVR550870R9400
CM-PVE
3 x 320 -460 V AC
sans
1SVR550871R9500
Article
Colis.
Masse
(pièce)
(1 pce)
255087094
1
kg
0.08
255087195
1
0.08
Relais de contrôle triphasés - Contrôle de la défaillance de phase
CM-PFE, CM-PFS
Le relais de contrôle de l'ordre des phases CM-PFE surveille les ordres de phase incorrects dans les tensions d'alimentation triphasées. Le relais de sortie reste sous tension lorsque l'ordre des phases est correct.
Il se réinitialise et la LED jaune s'éteint si l'ordre des phases est incorrect ou en cas de défaillance de phase.
Si les moteurs restent en fonction avec seulement deux phases, le CM-PFE détecte les défaillances de phase lorsque
la tension générée en aval est inférieure à 60 % de la tension assignée.
Pour les applications où la tension générée en aval est supérieure à 60 %, nous préconisons l'emploi de nos contrôleurs triphasés de déséquilibre CM-PAS.
Diagramme fonctionnel CM-PFE
Schéma de raccordement CM-PFE
L1-L2-L3
Valeur mesurée
L1, L2, L3
CM-PFE
➀
■
■
■
■
11-12/14
Tension de mesure
11-14
11-12
Contrôle de la tension d'alimentation triphasée :
■ Désordre des phases
Plage de tension continue
3 x 208-440 V 50/60 Hz
1 inverseur
Type
CM-PFE
= tension de mesure
Réf. Commerciale
Article
3 x 208-440 V AC
1SVR550824R9100
255082491
Colis.
Masse
(pièce)
(1 pce)
1
kg
0.08
Le relais de contrôle de l'ordre des phases CM-PFS surveille les ordres de phase incorrects dans les tensions
d'alimentation triphasées. Le relais de sortie est mis sous tension et la LED jaune s'allume si toutes les phases
sont présentes dans l'ordre correct (champ tournant dans le sens des aiguilles d'une montre).
Le relais est mis hors tension et la LED jaune s'éteint si l'ordre des phases est incorrect ou en cas de défaillance d'une phase. Si les moteurs restent en fonction avec seulement deux phases, le CM-PFS détecte les
défaillances de phase lorsque la tension générée en aval est inférieure à 60 % de la tension assignée. Pour les
applications où la tension générée en aval est supérieure à 60 %, nous préconisons l'emploi de nos contrôleurs triphasés de déséquilibre CM-PAS.
1
2
Diagramme fonctionnel CM-PFS
➁
L1-L2-L3
Valeur mesurée
L1, L2, L3
CM-PFS
➀
Schéma de raccordement CM-PFS
15-18
15-16
1115-1216 /1418,
2125-2226/2428
25-28
25-26
Étiquette repère
de commande
assignée = Tension de mesure
Contact de sortie Principe du circuit
fermé
ATTENTION
Si plusieurs unités CM-PFS sont juxtaposées et si la tension
d'alimentation est supérieure à 415 V, il convient de laisser
un espacement d'au moins 10 mm entre les unités.
Type
■
■
■
■
Contrôle de la tension d'alimentation triphasée :
■ Désordre des phases
Plage de tension continue
3 x 200-500 V 50/60 Hz
2 inverseurs
CM-PFS.S
= tension de mesure
Réf. Commerciale
3 x 200-500 V AC
1SVR730824R9300
Article
273082493
Colis.
Masse
(pièce)
(1 pce)
1
kg
0.15
1SVR730... par 1SVR740...
Relais de contrôle triphasés - CM-PSS.x1 et CM-PVS.x1
Relais de contrôle triphasés pour les surtensions et les sous-tensions avec valeurs seuils fixes
± 10 %
CM-PSS.31 et CM-PSS.41 sont des relais de contrôle pour réseaux triphasés. Ils contrôlent les paramètres
de phase, désordre des phases, défaillances de phase, surtensions et sous-tensions. Les valeurs seuils pour
les surtensions et sous-tensions sont fixes.
5
Schéma de raccordement
Interrupteur rotatif "Fonction"
2
4
3
L1
L1 L2 L3
6
➁
➂
➃
➄
➅
R/T : LED jaune état du relais,
temporisation
F1 : LED rouge signal de défaut
tv
Choix de la fonction (voir interrupteur rotatif "Fonction")
Étiquette repère
6
7
1
2
15
L3
25
16 18
26 28
25
15
28
18
26
16
CM-PSS.x1
➀
L2
2CDC 252 037 F0b08
1
avec contrôle de l'ordre des phases
L1, L2, L3
Tension d'alimentation =
tension de mesure
Contacts de sortie principe du circuit fermé
15-16/18
25-26/28
sans contrôle de l'ordre des phases
Type
CM-PSS.31S
CM-PSS.41S
= tension de mesure
Réf. Commerciale
3x380 V AC
3x400 V AC
1SVR730784R2300
1SVR730784R3300
L1
L2
L1 L2 L3
15
L3
25
8
CM-PVS.x1
➀
➁
➂
➃
➄
➅
➆
➇
temporisation
F2: LED rouge signal de défaut
tv
Choix de la fonction (voir interrupteur rotatif "Fonction")
Réglage du seuil pour les
surtensions
Réglage du seuil pour les
sous-tensions
Étiquette repère
(1 pce)
1
1
kg
0.13
0.13
Interrupteur rotatif "Fonction"
26
16
16 18
26 28
25
15
28
18
L1, L2, L3
tension de mesure
15-16/18
25-26/28
Type
CM-PVS.31S
CM-PVS.41S
= tension de mesure
Réf. Commerciale
3x160-300 V AC
3x300-500 V AC
1SVR730794R1300
1SVR730794R3300
Article
273079413
273079433
1SVR730... par 1SVR740...
Masse
(pièce)
CM-PVS.31 et CM-PVS.41 sont des relais de contrôle pour réseaux triphasés. Ils contrôlent les paramètres
de phase, désordre des phases, défaillances de phase, surtensions et sous-tensions. Les valeurs seuils pour
les surtensions et sous-tensions sont réglables.
2CDC 252 037 F0b08
5
273078423
273078433
Colis.
Relais de contrôle triphasés pour les surtensions et les sous-tensions avec valeurs seuils réglables
4
3
Article
Colis.
Masse
(pièce)
(1 pce)
1
1
kg
0.13
0.13
Relais de contrôle triphasés - CM-PAS.x1 et CM-MPS.x1
Relais de contrôle triphasés de déséquilibre.
CM-PAS.31 et CM-PAS.41 sont des relais de contrôle pour les réseaux triphasés. Ils contrôlent les paramètres de phase, désordre des phases, défaillances de phase et déséquilibre des phases. La valeur de seuil
du déséquilibre de phase est réglable.
1
2
L1
L2
L1 L2 L3
15
L3
25
4
3
6
16 18
26 28
25
15
28
18
26
16
2CDC 252 037 F0b08
5
L1, L2, L3
tension de mesure
15-16/18
25-26/28
CM-PAS.x1
➃
➄
➅
5
6
1
2
CM-PAS.31S
CM-PAS.41S
Réf. Commerciale
3x160-300 V AC
3x300-500 V AC
1SVR730774R1300
1SVR730774R3300
L1
N
L2
L1 L2 L3
15
L3
➁
➂
➃
➄
➅
➆
➇
temporisation
Réglage de la temporisation tv
Réglage du seuil pour
les surtensions
les sous-tensions
le déséquilibre des
phases
Sélection de la fonction
(voir commutateur DIP
fonction) /
Étiquette repère
Masse
(pièce)
(1 pce)
1
1
kg
0.13
0.13
25
N
26
16
16 18
26 28
25
15
28
18
Commutateur DIP "Fonction"
L1
L2
L1 L2 L3
26
16
15
L3
25
16 18
26 28
25
15
28
18
L1, L2, L3, (N) Tension d'alimentation =
tension de mesure
15-16/18
Contacts de sortie 25-26/28
principe du circuit fermé
Type
= tension de mesure
Position
ON
OFF
2
1
1 Fonction de temporisation
2 Contrôle de l'ordre des phases
ON Retard à la mise sous tension
ON désactivé
OFF Retard à la retombée
OFF activé
8
➀
273077413
273077433
Colis.
Les CM-MPS.x1 sont des relais de contrôle multifonctions pour les réseaux triphasés. Ils contrôlent les paramètres de phase, désordre des phases, défaillances de phase, surtensions, sous-tensions et déséquilibre des
phases. CM-MPS.11 et CM-MPS.21 surveillent également le conducteur neutre interrompu. Les valeurs seuils
pour surtension, sous-tension et déséquilibre de phases sont réglables.
CM-MPS.11 et CM-MPS.21 peuvent également être utilisés sur des réseaux monophasés en interconnectant les bornes des trois phases (L1, L2, L3) et en ne raccordant qu'une seule phase. Le
contrôle de l'ordre des phases doit être mis hors tension et la valeur de seuil pour le déséquilibre des
phases doit être réglée au maximum (25 %).
3
CM-MPS.x1
Article
Relais de contrôle triphasés multifonctions
7
4
= tension de mesure
2CDC 252 040 F0b08
➂
Type
2CDC 252 037 F0b08
➁
R/T : LED jauneétat du relais,
temporisation
Réglage de la temporisation tv
Réglage du seuil pour le
déséquilibre de phase
Étiquette repère
2CDC 252 036 F0b08
➀
Réf. Commerciale
Article
Colis.
Masse
(pièce)
(1 pce)
kg
Avec surveillance du conducteur neutre interrompu
CM-MPS.11S
3x90-170 V AC
1SVR730885R1300
273088513
1
0.13
CM-MPS.21S
3x180-280 V AC
1SVR730885R3300
273088533
1
0.13
Sans surveillance du conducteur neutre interrompu
CM-MPS.31S
3x160-300 V AC
1SVR730884R1300
273088413
1
0.13
CM-MPS.41S
3x300-500 V AC
1SVR730884R3300
273088433
1
0.13
1SVR730... par 1SVR740...
Relais de contrôle triphasés - CM-MPS.x3 et CM-MPN.x2
Relais de contrôle triphasés multifonctions, correction automatique du désordre des phases et
contrôle séparé et réglable des surtensions et sous-tensions (window monitoring).
5
6
1
2
7
3
4
8
Les CM-MPS.x3 sont des relais de contrôle multifonctions pour les réseaux triphasés. Ils contrôlent les paramètres de phase, désordre des phases, défaillances de phase, surtensions, sous-tensions et déséquilibre des
phases. CM-MPS.23 surveille également le conducteur neutre interrompu. Les valeurs seuils pour surtension,
sous-tension et déséquilibre de phases sont réglables.
Ces appareils peuvent être utilisés sur des réseaux à une fréquence de 45-440 Hz.
CM-MPS.23 peut également être utilisé sur des réseaux monophasés en interconnectant les bornes
des trois phases (L1, L2, L3) et en ne raccordant qu'une seule phase. Le contrôle de l'ordre des
phases doit être mis hors tension et la valeur de seuil pour le déséquilibre des phases doit être réglée
au maximum (25 %).
CM-MPS.x3
➃
➄
➅
➆
➇
L1
N
L2
L1 L2 L3
N
L3
15
25
16 18
26 28
25
15
28
18
26
16
L1
L2
L1 L2 L3
26
16
L1, L2, L3, (N) Tension d'alimentation =
tension de mesure
15-16/18
Contacts de sortie 25-26/28
Type
= tension de mesure
15
L3
25
16 18
26 28
25
15
28
18
Position
4
3
2
2CDC 252 041 F0b08
➂
2CDC 252 037 F0b08
➁
temporisation
tv
les surtensions
les sous-tensions
le déséquilibre de phase
Choix de la fonction
"Fonction") /
Étiquette repère
2CDC 252 036 F0b08
➀
1
ON
OFF
ON retard à la mise sous tension
ON désactivé
OFF retard à la retombée
OFF activé
3 Principe de fonct. de la sortie 4 Correction du désordre des phases
ON 2x1 contact c/o
ON activé
OFF 1x2 contacts c/o
OFF désactivé
1)
Le relais de sortie R1 surveille les surtensions, le relais de sortie R2
surveille les sous-tensions. Si d'autres défauts se produisent, les 2
relais réagissent simultanément.
Réf. Commerciale
Article
Colis.
Masse
(pièce)
(1 pce)
kg
Avec surveillance du conducteur neutre interrompu
CM-MPS.23S
3x180-280 V AC
1SVR730885R4300
273088543
1
0.13
Sans surveillance du conducteur neutre interrompu
CM-MPS.43S
3x300-500 V AC
1SVR730884R4300
273088443
1
0.13
Relais de contrôle triphasés multifonctions, correction automatique du désordre des phases et
contrôle séparé et réglable des surtensions et sous-tensions (window monitoring).
CM-MPN.52, CM-MPN.62 et CM-MPN.72 sont des relais de contrôle multifonctions pour les réseaux triphasés. Ils contrôlent les paramètres de phase, désordre des phases, défaillances de phase, surtensions, soustensions et déséquilibre des phases. Les valeurs de seuil des surtensions, sous-tensions et déséquilibres de
phase sont réglables.
7
4
8
1
2
3
➀
➁
➂
➃
➄
➅
➆
➇
temporisation
tv
les surtensions
les sous-tensions
le déséquilibre de phase
Choix de la fonction
"Fonction") /
Étiquette repère
L1
L3
L2
L1 L2 L3
15
16 18
25
26 28
16 15 18 26 25 28
L1, L2, L3
15-16/18
25-26/28
Type
CM-MPN.52S
CM-MPN.62S
CM-MPN.72S
tension de mesure
Position
4
3
2
1
ON
OFF
2CDC 252 041 F0b08
6
2CDC 252 038 F0b08
5
CM-MPN.x2
ON retard à la mise sous tension
ON désactivé
OFF retard à la retombée
OFF activé
3 Principe de fonct. de la sortie 4 Correction du désordre des phases
ON 2x1 contact c/o
ON activé
OFF 1x2 contacts c/o
OFF désactivé
1)
Le relais de sortie R1 surveille les surtensions, le relais de sortie R2
surveille les sous-tensions. Si d'autres défauts se produisent, les 2
relais réagissent simultanément.
= tension de mesure
Réf. Commerciale
3x350-580 V AC
3x450-720 V AC
3x530-820 V AC
1SVR750487R8300
1SVR750488R8300
1SVR750489R8300
Article
265048783
265048883
265048983
Colis.
Masse
(pièce)
(1 pce)
1
1
1
kg
0.13
0.13
0.13
Relais de découplage réseau - CM-UFS.1 et CM-UFS.14
Application
5
1
2
3
4
6
CM-UFS.1, CM-UFS.14
Le modèle CM-UFS.1/CM-UFS.14 est un relais de contrôle et de découplage pour l'alimentation de réseaux
monophasés et triphasés. Le dispositif est connecté entre une source d'énergie électrique décentralisée (principalement installation générateur photovoltaique ou éolien), et le réseau public. Si le réseau public est déconnecté, pour quelque raison que ce soit (par exemple, pour des travaux de maintenance), le CM-UFS.1/CM-UFS.14
détecte l'absence de courant. Ensuite, conjointement à un dispositif de commutation (contacteur, interrupteur
piloté, ...) il déconnecte la source d'énergie électrique décentralisée du réseau public. Le dispositif détecte les
surtensions et les sous-tensions (protection contre les augmentations et les baisses de tension) ainsi que les
changements de fréquence du réseau (protection contre les augmentations et les baisses de fréquence) conformément à la norme DIN V VDE V 0126-1-1 et DIN V VDE V 0126-1-1/A1 VFR 2014. Il est possible de configurer
la connexion du conducteur neutre. La valeur de seuil pour la valeur moyenne sur une période de 10 minutes
peut être ajustée. Le CM-UFS.1/CM-UFS.14 peut aussi servir à contrôler les réseaux monophasés. Pour cela,
les trois conducteurs externes (L1, L2, L3) doivent être interconnectés et connectés comme un seul conducteur.
➀ R/T : LED jaune message d'erreur
➂ F2 : LED rouge -
message d'erreur
➃ Sélection du conducteur de
Neutre
➄ Réglage de la valeur de seuil
pour le contrôle de la valeur
moyenne sur 10 minutes
(110-115 % de Us)
➅ Etiquette repère
Contrôle de la tension pour réseaux triphasés
Conforme à la norme :
DIN V VDE V 0126-1-1 : février 2006 (CM-UFS.1)
DIN V VDE V 0126-1-1/A1 VFR 2014 (CM-UFS.14)
■ Connexion configurable du conducteur neutre
■ Peut également être utilisé pour contrôler les réseaux monophasés
■ Seuil paramétrable (110-115 % de Us): Surveillance de la valeur moyenne sur une
période de 10 minutes
■ Temporisation de démarrage tS1 avant la 1ière connexion au réseau et après une coupure de courte durée, valeur fixe 30 s
■ Temporisation de redémarrage tS2 30 s fixe
■ Alimenté par le circuit de mesure
■ Véritable principe de mesure RMS
■ 2 contacts inverseurs (SPDT)
■ 3 LED d'indication d'état
■
■
Schéma de raccordement CM-UFS.1, CM-UFS.14
L1
N
L2
L1 L2 L3
N
15
L3
25
16 18
26 28
25
15
28
18
26
16
L1, L2, L3, N
15-16/18
25-26/28
Type
CM-UFS.1
CM-UFS.14
2CDC 252 036 F0b08
état du relais, temporisation
➁ F1 : LED rouge -
Tension d'alimentation = tension de mesure
Contacts de sortie en circuit fermé
= tension de mesure
Réf. Commerciale
3 x 400 V AC (L-L) /230 V AC (L-N),
50.2 Hz selon DIN V VDE V 0126-1-1
et DIN V VDE V 0126-1-1/A1 VFR 2013
3 x 400 V AC (L-L) /230 V AC (L-N),
50.6 Hz selon DIN V VDE V 0126-1-1
et DIN V VDE V 0126-1-1/A1 VFR 2014
1SVR630736R0300
1SVR630736R3300
Article
Colis.
Masse
(pièce)
(1 pce)
263073603
1
kg
0.14
263073633
1
0.14
1SVR730... par 1SVR740...
Relais de contrôle triphasés, CM-PSS.xx, CM-PVS.xx,
CM-PAS.xx et MPx.xx
Contrôle de l'ordre des phases et des défaillances de phase
CM-PSS.xx, CM-PVS.xx, CM.PAS.xx, CM-MPS.xx, CM-MPN.xx
Surveillance du conducteur neutre interrompu
CM-MPS.11, CM-MPS.21, CM-MPS.23
A la mise sous tension, le retard de démarrage fixe tS commence.
Lorsque tS est terminé et si toutes les phases sont présentes et la
tension correcte, les relais de sortie entrent en action et la LED R/T
jaune s'allume.
L'interruption du neutre dans le réseau contrôlé est détecté par l'évaluation du déséquilibre des phases.
Déterminé par le système en cas de neutre déchargé, c'est-à-dire
d'une charge symétrique pour les 3 phases, il peut arriver qu'une
interruption du neutre ne soit pas détectée.
Si le point star est déplacé par une charge asymétrique dans le
réseau triphasé, le neutre interrompu sera détecté.
Contrôle de l'ordre des phases
Si le contrôle de l'ordre des phases est activé, les relais de sortie se
désactivent dès qu'un désordre des phases se produit. Le défaut se
manifeste par le clignotement alternatif des LEDs F1 et F2. Les relais
de sortie sont automatiquement réactivés dès que l'ordre des phases
est de nouveau correct.
Déplacement du point star
Contrôle des défaillances de phase
Les relais de sortie sont mis hors tension à l'instant où une défaillance de phase se produit. Le défaut se manifeste par la LED F1 qui
s'allume et la LED F2 qui clignote. Les relais de sortie sont automatiquement réactivés dès que la tension revient à une valeur correcte.
L1, L2, L3
Valeur mesurée
L1, L2, L3
L1, L3, L2
L1, L2, L3
t
s
L1, L2
L1, L2, L3
L3
L1
L1, L2, L3
L2, L3
15-18
15-16
25-28
25-26
F1 : LED rouge
F2 : LED rouge
R/T : LED jaune
Correction automatique du désordre des phases
2CDC 252 086 F0b07
ts = temps de démarrage fixe 200 ms
L1
L2
L3
Cette fonction peut être sélectionnée seulement si le contrôle de
l'ordre des phases est activé
et si le mode de fonctionnement
2x1 contact c/o (SPDT)
est sélectionné.
j
K1
K1
L1, L2, L3
t
S1
L1, L2
L1, L2, L3
L1, L3, L2
L3
t
S2
t
K2
N
A1
K3
A2
K1
26
A1
A2
16
H1
2CDC 252 087 F0b07
L1 L2 L3
-F1
-K2
1
3
5
2
4
6
1
3
5
2
4
6
1
5
4
3
2
6
-K3
1
3
5
2
4
6
S1
t
S2
-F2
F1 : LED rouge
15
25
K1
28
N
15-18
15-16
25-28
25-26
18
Schéma du circuit de contrôle (K1 = CM-MPS.xx or CM-MPN.xx)
L1, L2, L3
Valeur mesurée
15
25
K1
L1
L2
L3
A la mise sous tension de l'appareil, la temporisation de démarrage
fixe tS1 commence. Lorsque tS1 se termine et que toutes les phases
sont présentes avec une tension correcte, le relais de sortie R1 entre
en action. Le relais de sortie R2 est activé lorsque la temporisation
de démarrage fixe tS2 est terminée et que toutes les phases sont
présentes dans un ordre correct. Le relais de sortie R2 reste hors
tension si l'ordre des phases est incorrect.
Si la tension à contrôler dépasse ou chute en dessous de la valeur
de seuil déterminée pour le déséquilibre des phases, la surtension, la
sous-tension, ou si une défaillance de phase se produit, le relais de
sortie R1 se désactive et les LEDs F1 et F2 signalent le défaut.
Le relais de sortie R2 surveille uniquement l'ordre des phases. Associé à un contacteur inverseur, il permet la correction automatique du
sens de rotation. Voir schémas du circuit à droite.
97
95
98
96
-M1
F2 : LED rouge
R/T : LED jaune
tS1 = Temps de démarrage fixe de R1 250 ms
tS2 = Temps de démarrage fixe de R2 200 ms
W1
V1
U1
M
3~
Schéma du circuit d'alimentation
CM-PAS.xx et MPx.xx
Contrôle des surtensions et des sous-tensions
1)
2)
j
2)
CM-PSS.xx , CM-PVS.xx , CM-MPS.xx , CM-MPN.xx2)
A la mise sous tension, la temporisation de démarrage fixe tS commence. Lorsque tS est terminée et que toutes les phases sont
présentes à la bonne tension et dans un ordre correct, les relais de
sortie rentrent en action et la LED R/T jaune s'allume.
Type de temporisation = Retard à la mise sous tension
de seuil fixe1) ou réglée2), les relais de sortie se désactivent dès que
la temporisation réglée tV est terminée. La LED R/T clignote pendant
la temporisation et s'éteint dès que les relais de sortie sont hors
tension.
Les relais de sortie redémarrent automatiquement dès que la tension
revient à un niveau correct, en tenant compte de l'hystérésis fixe de 5
%, et la LED R/T s'allume.
Type de temporisation = Retard à la retombée
Retard à la mise sous tension A, 1x2 contacts c/o j
L1, L2, L3
>U
>U-5%
Valeur mesurée
<U+5%
<U
ts
tv
<tv
tv
15-18
15-16
25-28
25-26
F1 : LED rouge
F2 : LED rouge
R/T : LED jaune
tv = temporisation réglable
Retard à la retombée B, 1x2 contacts c/o j
L1, L2, L3
de seuil fixe1) ou réglée2), les relais de sortie se désactivent instantanément et la LED R/T s'éteint.
Dès que la tension revient à un niveau correct, en tenant compte de
l'hystérésis fixe de 5 %, les relais de sortie redémarrent automatiquement lorsque la temporisation réglée tV est terminée. La LED R/T
clignote pendant la temporisation et reste allumée quand la temporisation est terminée.
>U
>U-5%
Valeur mesurée
<U+5%
<U
ts
<tv
tv
<tv
15-18
15-16
25-28
25-26
F1 : LED rouge
F2 : LED rouge
R/T : LED jaune
i
A la mise sous tension, la temporisation de démarrage fixe tS
commence. Lorsque tS est terminée et que toutes les phases sont
sortie rentrent en action. La LED R/T jaune reste allumée tant qu'au
moins un relais de sortie est actif.
Retard à la mise sous tension A, 2x1 contact c/o i
L1, L2, L3
>U
>U-5%
Valeur mesurée
<U+5%
<U
ts
15-18
15-16
Si la tension à contrôler dépasse ou chute en dessous du seuil réglé,
le relais de sortie R1 (surtension) ou R2 (sous-tension) se désactive
dès que la temporisation réglée tV est terminée. La LED R/T clignote
pendant la temporisation.
Le relais de sortie concerné redémarre automatiquement dès que la
tension revient à un niveau correct, en tenant compte de l'hystérésis
fixe de 5 %.
25-28
25-26
tv
F1 : LED rouge
F2 : LED rouge
R/T : LED jaune
Retard à la retombée B, 2x1 contact c/o i
le relais de sortie R1 (surtension) ou R2 (sous-tension) se désactive
instantanément.
l'hystérésis fixe de 5 %, le relais de sortie concerné redémarre automatiquement lorsque la temporisation réglée tV est terminée. La LED
R/T clignote pendant la temporisation.
<tv
tv
L1, L2, L3
>U
>U-5%
Valeur mesurée
<U+5%
<U
ts
tv
<tv
<tv
15-18
15-16
25-28
25-26
F1 : LED rouge
F2 : LED rouge
R/T : LED jaune
CM-PAS.xx et MPx.xx
Retard à la mise sous tension A
Contrôle de déséquilibre des phases
CM-PAS.xx, CM-MPS.xx, CM-MPN.xx
L1, L2, L3
A la mise sous tension, la temporisation de démarrage fixe tS commence. Lorsque tS est terminée et que toutes les phases sont
sortie rentrent en action et la LED R/T jaune s'allume.
Déséquilibre
Déséquilibre - Hystérésis
Valeur mesurée
L3
L1, L2, L3
L1, L2
Déséquilibre + Hystérésis
Déséquilibre
ts
tv
<tv
tv
15-18
15-16
les relais de sortie se désactivent dès que la temporisation réglée
tV est terminée. La LED R/T clignote pendant la temporisation et
s'éteint dès que les relais de sortie sont mis hors tension.
Les relais de sortie redémarrent automatiquement dès que la tension
revient à un niveau correct, en tenant compte de l'hystérésis fixe de
20 %, et la LED R/T s'allume.
25-28
25-26
F1 : LED rouge
F2 : LED rouge
R/T : LED jaune
Retard à la retombée B
les relais de sortie se désactivent instantanément et la LED R/T
s'éteint.
l'hystérésis fixe de 20 %, les relais de sortie redémarrent automatiquement lorsque la temporisation réglée tV est terminée. La LED R/T
clignote pendant la temporisation et reste allumée quand la temporisation est terminée.
L1, L2, L3
Déséquilibre
Déséquilibre - Hystérésis
Valeur mesurée
L3
L1, L2, L3 L1, L2
Déséquilibre + Hystérésis
Déséquilibre
ts
tv
<tv
<tv
15-18
15-16
25-28
25-26
F1 : LED rouge
F2 : LED rouge
R/T : LED jaune
Fonctions des LEDs
CM-PSS.xx, CM-PSV.xx, CM-PAS.xx, CM-MPS.xx, CM-MPN.xx
Fonction
R/T :
LED
jaune
F1 :
LED
rouge
F2 :
LED
rouge
Mise sous tension, relais de
sortie activé
V
-
-
Temporisation tV active
W
-
-
-
V
W
Désordre des phases
-
W clignotante
Surtension
-
V
Sous-tension
-
-
V
Déséquilibre de phase
-
V
V
-
V
W
W
W
W
Interruption du neutre
Erreur de réglage 1)
1)
-
Erreurs possibles sur les réglages en face avant :
Chevauchement des valeurs de seuil : si la valeur de seuil sélectionnée pour
les surtensions est inférieure à celle des sous-tensions.
Commutateur DIP 3 = OFF et commutateur DIP 4 = ON : Correction automatique du désordre des phases sélectionnée et mode de fonctionnement
choisi 1x2 contacts c/o
Commutateur DIP 2 et 4 = ON : Détection du désordre des phases désactivée et correction automatique du désordre des phases activé
Type de temporisation
CM-PSS.xx, CM-PSV.xx, CM-PAS.xx, CM-MPS.xx, CM-MPN.xx
Le type de temporisation A / B est réglable par interrupteur rotatif (CM-PxS.xx) ou commutateur DIP (CM-MPx.xx).
Position retard à la mise sous tension A:
En cas de défaut, la désactivation des relais de sortie et le message
de défaut correspondant sont supprimés pendant la temporisation
déterminée tV.
Position retard à la retombée B:
En cas de défaut, les relais de sortie se désactivent instantanément
et un message de défaut s'affiche, puis reste stocké pendant le
temps de la temporisation déterminé tV. Ainsi, des conditions de
sous-tension momentanées sont également reconnues.
Relais de contrôle d'alimentation de réseau - CM-UFS.1/14
Contrôle de la fréquence
La LED jaune clignote durant la phase de temporisation et reste allumée dès que les relais de sortie sont sous tension.
L'application de la tension d'alimentation de commande lance le retard
de démarrage défini tS1. Quand tS1 est écoulé et que toutes les phases
sont présentes et ont une tension et une fréquence correctes, les relais
de sortie sont mis sous tension.
Si la fréquence qui doit être contrôlée dépasse la valeur de seuil fixée
ou passe en dessous de celle-ci, les relais de sortie sont instantanément mis hors tension.
L'erreur est ainsi indiquée par les LED.
Dès que la fréquence revient dans la plage de tolérance et que le retard
de redémarrage tS2 est écoulé, les relais de sortie sont remis sous tension, en prenant en compte une hystérésis fixe.
Surveillance de défaillance de phase
sont présentes (une tension et une fréquence correctes), les relais de
sortie sont mis sous tension. Ils sont immédiatement mis hors tension
en cas de rupture d'une des phases. L'erreur est ainsi indiquée par les
LED.
Dès que les trois phases sont à nouveau présentes et que le retard de
redémarrage tS2 est écoulé, les relais de sortie sont automatiquement
remis sous tension.
L1, L2, L3 (N)
>f
> f - Hyst.
2CDC 252 018 F0209
Valeur mesurée
L1, L2, L3 (N)
Valeur mesurée
L1, L2, L3
L1, L2
L1, L2, L3
L3
tS1
tS2
15-18, 25-28
15-16, 25-26
F1: LED rouge
< f + Hyst.
<f
tS1
< tS2
tS2
< tS2
2CDC 252 020 F0209
Fonction de la LED jaune
15-18, 25-28
15-16, 25-26
F1: LED rouge
F2: LED rouge
R/T: LED jaune
F2: LED rouge
tS1 = tS1 avant la 1ère connexion au réseau et après une coupure de courte durée, fixe,
30 s
tS2 = Temporisation de redémarrage tS2 30 s fixe
R/T: LED jaune
L1, L2, L3 (N)
>U
> U - Hyst.
Valeur mesurée
< U + Hyst.
<U
tS1
tS2
< tS2
< tS2
2CDC 252 016 F0209
sont présentes (tension et une fréquence correctes), les relais de sortie
sont mis sous tension. Si la tension qui doit être contrôlée dépasse la
valeur de seuil fixée ou passe en dessous de celle-ci, les relais de sortie
sont instantanément mis hors tension. L'erreur est ainsi indiquée par
les LED.
Dès que la tension revient dans la plage de tolérance et que le retard
de redémarrage défini tS2 est écoulé, les relais de sortie sont remis sous
tension, en prenant en compte l'hystérésis (fixe de 5 %).
15-18, 25-28
15-16, 25-26
Contrôle de la valeur moyenne sur une période de 10 minutes
L'application de la tension d'alimentation de commande lance le retard de
démarrage défini tS1. Quand tS1 est écoulé et que toutes les phases sont
présentes et ont une tension et une fréquence correctes, les relais de sortie
sont mis sous tension.
La valeur moyenne des tensions est calculée individuellement par phase sur
une période de 10 minutes. Si une des valeurs moyennes contrôlée dépasse
la valeur de seuil définie, les relais de sortie sont immédiatement mis hors
tension. L'erreur est ainsi indiquée par les LED.
Dès que la valeur moyenne sur une période de 10 minutes passe à nouveau
en dessous de la valeur de seuil définie, les relais de sortie sont immédiatement remis sous tension.
2CDC 252 002 F0209
30 s
L1, L2, L3 (N)
>U
> U - Hyst.
Valeur mesurée
tS1
15-18, 25-28
15-16, 25-26
F1: LED rouge
F2: LED rouge
R/T: LED jaune
F1: LED rouge
30 s
F2: LED rouge
Légende des diagrammes de fonctionnement
R/T: LED jaune
30 s
L1
L2
L3
N
G Tension d'alimentation de commande non appliquée / Contact de sortie ouvert / LED éteinte
B Tension d'alimentation de commande appliquée / Contact de sortie fermé / LED allumée
Réseau de distribution public
L1 L2 L3 N
25
15
CM-UFS.1
<U<
<f<
16 18
Arrêt d’urgence
optionnel
(intégration optionnelle
d’un arrêt d’urgence)
26 28
K1
K2
Générateur
photovoltaïque
K1 et K2 : En option, le CM-UFS permet la commande de 2 appareillages de coupure
(contacteurs ou interrupteurs-sectionneurs).
Relais de contrôle triphasés - CM-PBE, CM-PVE, CM-PFE et CM-PFS
Type
Circuit d'alimentation = circuit de mesure
CM-PBE (1)
L1-L2L3-N
Tension d'alimentation US = tension de mesure
3x380440 V AC,
220-240 V AC
Consommation électrique
Tolérance de tension d'alimentation US
Fréquence
Taux de service
3x380440 V AC
CM-PVE (1)
L1-L2L3-N
défaillance de phase
désordre des phases
sur ou sous- tension
neutre
Plages de mesure
Seuils
Fréquence de la tension de mesure
Temps de réponse
CM-PFE
3x320460 V AC
CM-PFS
L1-L2-L3
3x208440 V AC
3x200500 V AC
approx. 15 VA
-15...+10 %
-10...+10 %
-15...+10 %
50/60 Hz (-10...+10 %)
50/60 Hz
100 %
L1-L2-L3-N
L1-L2-L3
L1-L2-L3-N
L1-L2-L3
■
■
3x380440 V AC,
220-240 V AC
■
-
■
■
■
3x320460 V AC,
185-265 V AC
fixe
185 V / 320 V
fixe
265 V / 460 V
■
■
-
■
■
-
■
■
-
3x320460 V AC
3x208440 V AC
3x200500 V AC
3x380440 V AC
Umin
Umax
CM-PVE
L1-L2-L3
3x320460 V AC,
185-265 V AC
-15...+15 %
50/60 Hz
Circuit de mesure
Fonctions de surveillance
CM-PBE
L1-L2-L3
0.6 x UN
L1-L2-L3
fixe
320 V
fixe
460 V
0.6 x UN
fixe 5 % (valeur de déclenfixe 5 %
chement = 0.65 x UN)
50/60 Hz (-10 %...+10 %)
40 ms
80 ms
50/60 Hz
500 ms
≤ 0.5 %
≤ 0.06 % / °C
Temporisation de démarrage tS
Temporisation tV
fixe 500 ms (±20 %)
fixe 150 ms
avec surtension / sous-tension
(±20 %)
fixe 500 ms (±20 %)
fixe 500 ms
fixe 500 ms
-
État du relais
R : LED jaune
V Relais de sortie sous tension
Circuits de sortie
13-14
Type de sortie
Tension assignée (VDE 0110, IEC 60947-1)
Tension de commutation minimale / Courant de commutation minimal
Courant de commutation
AC12 (résistif) 230 V
assigné (IEC 60947-5-1)
AC15 (inductif) 230 V
DC12 (résistif) 24 V
DC13 (inductif) 24 V
Protection contre les courtscontact normalement fermé
circuits, calibre max. des
fusibles
Grade AC
(UL 508)
Catégorie d'utilisation (Code assigné circuit de
contrôle)
Tension d'utilisation max. assignée
Courant thermique continu max. à B 300
Puissance max. démarrage/arrêt à B 300
11-12/14
1 contact n/o
1 contact c/o
AgCdO
250 V
-/250 V AC, 250 V DC
4A
3A
4A
2A
10 A action rapide
10 A action rapide
11(15)12(16)/14(18),
21(25)22(26)/24(28)
2 contacts c/o
AgNi
4 A action
rapide
6 A action
rapide
B 300
300 V AC
5A
3600/360 VA
22.5 x 78 x 78.5 mm
(0.89 x 3.07 x 3.09 in)
Position de montage
Montage
boîtier / bornes
indifférente
IP50 / IP20
rail DIN (EN 50022)
22.5 x 78 x
100 mm
(0.89 x 3.07 x
3.94 in)
Relais de contrôle triphasés - CM-PBE, CM-PVE, CM-PFE et CM-PFS
Type
Section des
câbles
CM-PBE (1)
CM-PBE
CM-PVE (1)
CM-PVE
CM-PFE
2 x 0.752.5 mm²
(2 x 1814 AWG)
2 x 0.752.5 mm²
(2 x 1814 AWG)
2 x 0.54mm²
(2 x 2012 AWG)
7 mm
(0.28 in)
2 x 0.75-1.5 mm2
(2 x 18-16 AWG)
2 x 1-1.5 mm2
(2 x 18-16 AWG)
rigide
2 x 0.75-1.5 mm2
(2 x 18-16 AWG)
10 mm (0.39 in)
Couple de serrage
CM-PFS
0.6-0.8 mm
Environnement
Essais environnementaux (IEC 68-2-30)
en service / stockage
-20..+60 °C / -40...+85 °C
durée de cycle 24 h, 55 °C, 93 % rel., 96 h
6g
10 g
4g
6g
Isolement
Tension assignée d'isolement entre les circuits d'alimentation, de
mesure et de sortie (VDE 0110, IEC 60947-1)
Tension assignée de tenue aux chocs Uimp entre tous les circuits isolés
(VDE 0110, IEC 664)
400 V
500 V
4 kV / 1.2 -50 μs
2.5 kV, 50 Hz, 1 min.
3
III
Normes
Norme produit
Directive CEM
IEC 255-6, EN 60255-6
2006/95/EC
2004/108/EC
IEC/EN 61000-4-2
IEC/EN 61000-4-3
IEC/EN 61000-4-4
décharges impulsionnelles (surtension) IEC 1000-4-5, EN 61000-4-5
IEC 1000-4-6, EN 61000-4-6
EN 61000-6-2
Niveau 3 -6 kV/ 8 kV
Niveau 3 -10 V/m
Niveau 3 -2 kV / 5 kHz
Niveau 4 -2 kVL-L
Niveau 3 -10 V
EN 61000-6-4
(1)
Appareil avec surveillance du neutre : La tension du conducteur extérieur est comparée au conducteur neutre.
(2)
Principe du circuit fermé : Le relais de sortie est mis hors tension si la valeur mesurée dépasse/chute en dessous du seuil réglé.
Relais de contrôle triphasés - CM-PSS.xx, CM-PVS.xx et CM-PAS.xx
Données à Ta = 25 °C et valeurs assignées, à défaut d'autre indication
Type
CM-PSS.31 CM-PSS.41 CM-PVS.31 CM-PVS.41 CM-PAS.31 CM-PAS.41
L1, L2, L3
3x1603x3003x1603x300300 V AC
500 V AC
300 V AC
500 V AC
-15...+10 %
50/60 Hz
45-65 Hz
25 mA / 18 VA 25 mA / 18 VA 25 mA / 10 VA 25 mA / 18 VA 25 mA / 10 VA 25 mA / 18 VA
(380 V AC)
(400 V AC)
(230 V AC)
(400 V AC)
(230 V AC)
(400 V AC)
3x380 V AC 3x400 V AC
Fréquence
Plage de fréquence
Courant typique / consommation électrique
Circuit de mesure
L1, L2, L3
■
■
■
possibilité de mise hors tension
■
■
■
■
surtension
3x2203x4203x418 V AC 3x440 V AC
300 V AC
500 V AC
sous-tension
3x1603x3003x342 V AC 3x360 V AC
230 V AC
380 V AC
déséquilibre
-
correction automatique du désordre des phases
déséquilibre
neutre
Plages de mesure
Seuils
■
surtension
sous-tension
déséquilibre (valeur de mise hors tension)
Hystérésis liée à la valeur
seuil
déséquilibre
Fréquence du signal de mesure
Cycles de mesure max.
Système de mesure
Temporisation tV
Erreur de temporisation dans les limites de la tolérance de tension d'alimentation
Circuits de sortie
Type de sortie
Puissance de commutation maximale
Courant d'utilisation assigné
(IEC/EN 60947-5-1)
Grade AC
(UL 508)
Catégorie d'utilisation (Code assigné circuit
de contrôle)
fixe
-
-
-
-
-
-
fixe 5 %
-
50/60 Hz
45-65 Hz
100 ms
≤ 0.5 %
≤ 0.06 % / °C
True RMS
fixe 200 ms
Retard à la mise sous tension/à la retombée
réglables 0; 0.1-30 s
■
■
■
-
-
-
-
-
2-25 % de la moyenne
des tensions des phases
Réglable dans la plage de
mesure
mesure
fixe
■
■
■
-
-
-
-
-
mesure
fixe 20 %
réglable 0; 0.1-30 s
≤ 0.5 %
≤ 0.06 % / °C
Détails : voir description des fonctions / schémas
15-16/18, 25-26/28
2x1 contacts c/o (Relais)
principe de circuit fermé
alliage AgNi, sans Cd
250 V
24 V / 10 mA
voir courbe de limite de charge
4A
3A
4A
2A
B 300
300 V AC
5A
3600/360 VA
Relais de contrôle triphasés - CM-PSS.xx, CM-PVS.xx et CM-PAS.xx
Type
CM-PSS.31 CM-PSS.41 CM-PVS.31 CM-PVS.41 CM-PAS.31 CM-PAS.41
fusibles
Taux de service
Précision de répétition (paramètres constants)
Poids
Montage
Position de montage
Distance minimum des autres appareils
horizontal / vertical
boîtier / bornes
6 A action rapide
10 A action rapide
100 %
< ±0.2 %
22.5 x 78 x 100 mm (0.89 x 3.07 x 3.94 in)
0.13 kg (0.29 lb)
rail DIN (EN 60715), montage par encliquetage sans outil
indifférente
aucune / aucune
IP50 / IP20
Section des câbles
câble souple avec (sans) embout
rigide
Couple de serrage
2 x 0.75-2.5 mm² (2 x 18-14 AWG)
2 x 0.5-4 mm² (2 x 20-12 AWG)
7 mm (0.28 in)
0.6-0.8 Nm
Environnement
Catégorie climatique
Vibration (sinusoïdale) (IEC/EN 60255-21-1)
Choc (IEC/EN 60266-21-2)
-25...+60 °C / -40...+85 °C
55 °C, 6 cycles
3K3
Classe 2
Classe 2
Isolement
Tension assignée d'isolement Ui
circuit d'entrée / circuit de sortie
circuit d'entrée
(VDE 0110, IEC/EN 60664)
circuit de sortie
Isolement de base
Séparation de protection (VDE 0160 parcircuit d'entrée / circuit
tie 101 et 101/A, IEC/EN 61140)
de sortie
Catégorie de pollution (VDE 0110, IEC/EN 60664, UL 508)
Catégorie de surtension (VDE 0110, IEC 60664, UL 508)
Normes
Norme produit
Directive CEM
Directive RoHS
600 V
300 V
6 kV ; 1.2/50 μs
4 kV ; 1.2/50 μs
2.5 kV, 50 Hz, 1 s
600 V
3
III
IEC/EN 60255-6, EN 50178
2006/95/EG
2004/108/EG
2002/95/EG
IEC/EN 61000-4-2
IEC/EN 61000-4-3
IEC/EN 61000-4-4
IEC 1000-4-5, EN 61000-4-5
émission d'ondes radios
IEC 1000-4-6, EN 61000-4-6
tenue aux interférences ondulatoires
EN 61000-4-13
champ électromagnétique (résistance au rayonnement HF) IEC/CISPR 22, EN 50022
(1)
EN 61000-6-1, EN 61000-6-2
Niveau 3 (10 V/m)
Niveau 4 (2 kV L-L)
Niveau 3 (10 V)
Classe 3
EN 61000-6-3, EN 61000-6-4
Classe B
Classe B
Relais de contrôle triphasés - CM-MPS.x1
Type
Fréquence
Plage de fréquence
CM-MPS.11
CM-MPS.21
L1, L2, L3, N
3x90-170 V AC
25 mA / 10 VA
(115 V AC)
Circuit de mesure
CM-MPS.31
CM-MPS.41
L1, L2, L3
3x180-280 V AC 3x160-300 V AC
-15...+10 %
50/60 Hz
45-65 Hz
25 mA / 18 VA
25 mA / 10 VA
(230 V AC)
(230 V AC)
L1, L2, L3, N
déséquilibre
neutre interrompu
Plages de mesure
surtension
sous-tension
déséquilibre
Seuils
surtension
sous-tension
seuil
déséquilibre
Système de mesure
3x300-500 V AC
25 mA / 18 VA
(400 V AC)
L1, L2, L3
■
■
■
■
■
■
■
■
■
■
■
■
■
■
3x120-170 V AC 3x240-280 V AC 3x220-300 V AC
3x420-500 V AC
3x90-130 V AC
3x180-220 V AC 3x160-230 V AC
3x300-380 V AC
2-25 % de la moyenne des tensions des phases
Réglable dans la plage de mesure
fixe 5 %
fixe 20 %
50/60 Hz
45-65 Hz
100 ms
≤ 0.5 %
≤ 0.06 % / °C
True RMS
Temporisation tV
Circuits de sortie
Type de sortie
Puissance de commutation minimale
(IEC/EN 60947-5-1)
Grade AC
(UL 508)
de contrôle)
fusibles
fixe 200 ms
≤ 0.5 %
≤ 0.06 % / °C
15-16/18, 25-26/28
1x2 contacts c/o (Relais)
250 V
24 V / 10 mA
4A
3A
4A
2A
B 300
300 V AC
5A
3600/360 VA
6 A action rapide
10 A action rapide
Relais de contrôle triphasés - CM-MPS.x1
Type
CM-MPS.11
Taux de service
Poids
Montage
Position de montage
boîtier / bornes
CM-MPS.21
CM-MPS.31
CM-MPS.41
100 %
< ±0.2 %
22.5 x 78 x 100 mm (0.89 x 3.07 x 3.94 in)
0.14 kg (0.31 lb)
0.13 kg (0.29 lb)
indifférente
aucune / aucune
IP50 / IP20
Section des câbles
rigide
2 x 0.75-2.5 mm² (2 x 18-14 AWG)
2 x 0.5-4 mm² (2 x 20-12 AWG)
7 mm (0.28 in)
0.6-0.8 Nm
Couple de serrage
Environnement
-25...+60 °C / -40...+85 °C
55 °C, 6 cycles
3K3
Classe 2
Classe 2
Choc (IEC/EN 60266-21-2)
Isolement
Tension assignée d'isolement Ui
circuit d'entrée
(VDE 0110, IEC/EN 60664)
circuit de sortie
Isolement de base
Séparation de protection (VDE 0160
circuit d'entrée / circuit
de sortie
partie 101 et 101/A, IEC/EN 61140)
600 V
300 V
6 kV; 1.2/50 μs
4 kV; 1.2/50 μs
2.5 kV, 50 Hz, 1 s
600 V
oui
3
III
Normes
Norme produit
Directive CEM
Directive RoHS
IEC/EN 60255-6, EN 50178
2006/95/EG
2004/108/EG
2002/95/EG
IEC/EN 61000-4-2
IEC/EN 61000-4-3
IEC/EN 61000-4-4
IEC 1000-4-5, EN 61000-4-5
IEC 1000-4-6, EN 61000-4-6
EN 61000-4-13
(1)
EN 61000-6-1, EN 61000-6-2
Niveau 3 (10 V/m)
Niveau 4 (2 kV L-L)
Niveau 3 (10 V)
Classe 3
EN 61000-6-3, EN 61000-6-4
Classe B
Classe B
Niveau 4 (2 kV L-N)
Type
Fréquence
CM-MPS.23
L1, L2, L3, N
CM-MPS.43
3x180280 V AC
3x300500 V AC
3x350580 V AC
-15...+10 %
3x450720 V AC
50/60/400 Hz
50/60 Hz
45-440 Hz
45-65 Hz
5 mA / 4 VA
5 mA / 4 VA 29 mA / 41 VA 29 mA / 52 VA
(230 V AC)
(400 V AC)
(480 V AC)
(600 V AC)
Plage de fréquence
Circuit de mesure
L1, L2, L3, N
déséquilibre
neutre interrompu
CM-MPN.52 CM-MPN.62
L1, L2, L3
Plages de mesure
surtension
sous-tension
déséquilibre
Seuils
surtension
sous-tension
seuil
déséquilibre
Système de mesure
■
CM-MPN.72
3x530-820 V AC
29 mA / 59 VA
(690 V AC)
L1, L2, L3
■
■
■
■
réglable
■
■
■
■
■
■
■
■
■
■
■
3x240-280 V AC 3x420-500 V AC 3x480-580 V AC 3x600-720 V AC 3x690-820 V AC
3x180-220 V AC 3x300-380 V AC 3x350-460 V AC 3x450-570 V AC 3x530-660 V AC
2-25 % de la moyenne des tensions des phases
fixe 5 %
fixe 20 %
50/60/400 Hz
50/60 Hz
45-440 Hz
45-65 Hz
100 ms
≤ 0.5 %
≤ 0.06 % / °C
True RMS
Temporisations de démarrage tS et tS2
Temporisation de démarrage tS1
Temporisation tV
Circuits de sortie
15-16/18, 25-26/28
Type de sortie
Puissance de commutation minimale
(IEC/EN 60947-5-1)
Grade AC
(UL 508)
de contrôle)
Protection contre les courtscircuits, calibre max. des
fusibles
fixe 200 ms
fixe 250 ms
réglable 0; 0.1-30 s
≤ 0.5 %
≤ 0.06 % / °C
2x1 ou 1x2 contacts c/o réglables (Relais)
250 V
24 V / 10 mA
4A
3A
4A
2A
B 300
300 V AC
5A
3600/360 VA
6 A action rapide
10 A action rapide
10 A action rapide
Type
CM-MPS.23
Taux de service
Poids
Montage
Position de montage
CM-MPS.43
CM-MPN.52
CM-MPN.62
CM-MPN.72
100 %
< ±0.2 %
22.5 x 78 x 100 mm
45 x 78 x 100 mm
(0.89 x 3.07 x 3.94 in)
(1.78 x 3.07 x 3.94 in)
0.14 kg (0.31 lb) 0.13 kg (0.29 lb)
0.22 kg (0.49 lb)
indifférente
aucune / aucune
boîtier / bornes
IP50 / IP20
Section des câbles
rigide
2 x 0.75-2.5 mm² (2 x 18-14 AWG)
2 x 0.5-4 mm² (2 x 20-12 AWG)
7 mm (0.28 in)
0.6-0.8 Nm
Couple de serrage
Environnement
-25...+60 °C / -40...+85 °C
55 °C, 6 cycles
3K3
Classe 2
Classe 2
Choc (IEC/EN 60266-21-2)
Isolement
Tension assignée
d'isolement Ui
circuit d'entrée
(VDE 0110, IEC/EN 60664)
circuit de sortie
Tension de test entre
tous les circuits isolés
le circuit d'entrée et les circuits de sortie
isolés
Isolement de base
Séparation de protection (VDE 0160 parcircuit d'entrée / circuit
tie 101 et 101/A, IEC/EN 61140)
de sortie
600 V
1000 V
300 V
6 kV ; 1.2/50 μs
8 kV ; 1.2/50 μs
4 kV; 1.2/50 μs
2.5 kV, 50 Hz, 1 s
2.5 kV, 50 Hz, 1 s
4 kV, 50 Hz, 1 s
600 V
1000 V
3
III
Normes
Norme produit
Directive CEM
IEC/EN 60255-6, EN 50178
2006/95/EG
2004/108/EG
2002/95/EG
Directive RoHS
IEC/EN 61000-4-2
IEC/EN 61000-4-3
IEC/EN 61000-4-4
IEC 1000-4-5, EN 61000-4-5
IEC 1000-4-6, EN 61000-4-6
EN 61000-4-13
(1)
EN 61000-6-1, EN 61000-6-2
Niveau 3 (10 V/m)
Niveau 4 (2 kV
L-N)
Niveau 4 (2 kV L-L)
Niveau 3 (10 V)
Classe 3
EN 61000-6-3, EN 61000-6-4
Classe B
Classe B
Relais de contrôle d'alimentation de réseau - CM-UFS.1
et CM-UFS.14
Données à Ta = 25 °C et valeurs assignées, sauf mention contraire
Type
Circuit d'alimentaton - circuit de mesure
CM-UFS.1
L1, L2, L3
3 x 400 V AC
Plage de tension d'alimentation
Fréquence
Plage de fréquence
Temps de sauvegarde en cas d'alimentation interrompue
Circuit d'entrée - circuit de mesure
Fonctions de contrôle
CM-UFS.14
L-N
3 x 300-500 V AC
L1, L2, L3
Valeur moyenne sur une période de 10 minutes
Plage de tension
Plage de fréquence
Surtension
Sous-tension
Sur-fréquence
Sous-fréquence
Seuils
Hystérésis liée à la
valeur de seuil
Surtension / sous-tension
Fréquence excessive / insuffisante
Fréquence assignée du signal de mesure
Durée maximale du cycle de mesure
Temps de réaction maximal (temps qui s'écoule
entre la détection d'une erreur et le changement
d'état de commutation du relais)
3 x 180-280 V AC
50 Hz
45-55 Hz
23 mA / 16 VA
min. 20 ms
L-N
■
■
■
Plage de mesure
3 x 230 V AC
-20...+20 %
Précision de la tolérance pour la tension d'alimentation de commande assignée
Précision de la plage de température
Méthode de mesure
■
3 x 320-460 V AC
–
3 x 184-264.5 V AC
45-55 Hz
fixé à 115 % de Us
fixé à 80 % de Us
fixé à 50.2 Hz
fixé à 50.6 Hz
fixé à 47.5 Hz
ajustable, 110-115 % de Us
fixé à 5 %
fixé à 20 mHz
50 Hz
45-55 Hz
50 ms
< 120 ms
< 100 ms
sans retard
ΔU ≤ 0.5 %
ΔU ≤ 0.06 % / °C
véritable RMS
Retard de démarrage tS1 avant la connexion au réseau après une
courte interruption
Retard de redémarrage tS2
Précision de la tolérance pour la tension d'alimentation de commande assignée
Précision de la plage de température
fixé à 30 s
fixé à 30 s
Δt ≤ 0.5 %
Δt ≤ 0.06 % / °C
1 LED jaune, 2 LED rouges
pour les détails, voir le mode de fonctionnement, la description du fonctionnement et les diagrammes de fonctionnement
Circuits de sortie
Type de sortie
Matériau de contact
Tension de fonctionnement assignée Ue (IEC/EN 60947-1)
Tension / intensité de commutation minimale
Tension / intensité de commutation maximale
AC12 (résistive) 230 V
Intensité de fonctionnement assignée Ie
(IEC/EN 60947-5-1)
AC15 (inductive) 230 V
DC12 (résistive) 24 V
DC13 (inductive) 24 V
Valeur de fusible max. assignée pour la
contact n/c
protection contre les courts-circuits
contact n/o
15-16/18, 25-26/28
relais, permutation 1 x 2
en circuit fermé
alliage d'AgNi, sans Cd
250 V
24 V / 10 mA
4 A
3 A
4 A
2 A
0.1 x 106cycles de commutation
6 A, à action rapide
10 A, à action rapide
Relais de contrôle d'alimentation de réseau - CM-UFS.1
et CM-UFS.14
Type
Caractéristiques générales
CM-UFS.1
Dimensions (L x H x P)
Poids
Montage
Position de montage
Distance minimale par rapport aux autres unités
Matériau du boitier
verticale / horizontale
logement / bornes
CM-UFS.14
22.5 x 78 x 100 mm (0.89 x 3.07 x 3.94 in)
0.14 kg (0.31 lb)
rail DIN (IEC/EN 60715),
clipsage sans outil
pas de position particulière
aucune / aucune
UL 94 V-0
IP50 / IP20
Connexion électrique
Section des câbles
fils toronnés fins avec ou sans embout d'extrémité
rigide
Couple de serrage
2 x 0.75 – 2.5 mm² (2 x 18-14 AWG)
2 x 0.5 – 4 mm² (2 x 20-12 AWG)
7 mm (0.28 in)
0.6-0.8 Nm
Environnement
fonctionnement / stockage
Chaleur humide, cyclique (IEC/EN 60068-2-30)
Catégorie climatique (IEC/EN 60721-3-1)
Choc (IEC/EN 60255-21-2)
-25...+60 °C / -40...+85 °C
cycle de 2 x 12 h, 55 °C, 95 % HR
3K3
classe 2
classe 2
Isolement
Tension assignée d'isocircuit d'entrée / circuit de sortie
lement Ui
circuit d'entrée
(VDE 0110, IEC/EN 60664)
circuit de sortie
Tension de test entre tous les circuits isolés (test type)
Isolement de base
Séparation de protection (VDE 0160)
circuit d'entrée / parties 101 et 101/A, IEC/EN 61140)
circuit de sortie
Catégorie de surtension (VDE 0110, IEC/EN 60664, UL 508)
600 V
300 V
6 kV ; 1.2/50 μs
4 kV ; 1.2/50 μs
2.5 kV, 50 Hz, 1 s
600 V
oui
3
III
Normes
Norme produit
Autres normes
Directive basse tension
Directive EMV
Directive RoHS
IEC/EN 60255-6, DIN V VDE V 0126-1-1/A1 VFR 2013/VFR 2014
EN 50178, EN 61727
2006/95/EG
2004/108/EG
2002/95/EG
IEC/EN 61000-4-2
IEC/EN 61000-4-3
IEC/EN 61000-4-4
IEC/EN 61000-4-5
IEC/EN 61000-4-6
IEC/EN 61000-4-13
Emission d'interférences
(1)
IEC/EN 61000-6-1, IEC/EN 61000-6-2
niveau 3 (6 kV / 8 kV)
niveau 3 (10 V/m)
niveau 3 (2 kV / 2 kHz)
niveau 4 (2 kV L-L, L-N)
niveau 3 (10 V)
classe 3
IEC/EN 61000-6-3, IEC/EN 61000-6-4
classe B
classe B
Principe circuit fermé : Le relais de sortie est mis hors tension si la valeur mesurée dépasse/chute en dessous du seuil réglé.
eMedia
eMedia
eMedia
eMedia
APPS
1SNA...
FILES
PDF
2D
PDF
APP
FILE
3D
www.web-emedia.com
Je me connecte
Présentation
2/184
Contrôle de l'isolement de systèmes IT
2/185
Tableau de conversion et sélection
2/186
CM-IWS.2
2/187
CM-IWS.1
2/188
CM-IWN.1
2/189
CM-IVN
2/190
CM-IWS.2, CM-IWS.1, CM-IWN.1
2/191
CM-IVN
2/195
Présentation
Avec la nouvelle génération de relais de contrôle de
l'isolement de la gamme CM, ABB propose des produits
toujours plus innovants.
Ces nouveaux produits sont conformes aux normes IEC/EN 61557-1 et
IEC/EN 61557-8. Ainsi, les relais de contrôle peuvent être directement
utilisés pour mesurer la résistance d'isolement de réseaux AC et DC ayant
une tension maximale de 690 V AC et de 1 000 V DC.
Contexte normatif :
• IEC/EN 61557-1 "Sécurité électrique dans les réseaux de distribution
basse tension de 1 000 V c.a. et 1 500 V c.c. – Dispositifs de contrôle,
de mesure ou de surveillance de mesures de protection – Partie 1 : exigences générales"
• IEC/EN 61557-8 "Sécurité électrique dans les réseaux de distribution
basse tension de 1 000 V c.a. et 1 500 V c.c. – Dispositifs de contrôle,
de mesure ou de surveillance de mesures de protection – Partie 8 :
contrôleurs d'isolement pour réseaux IT"
Relais de contrôle de l'isolement pour régimes de neutre
isolés AC :
Relais de contrôle de l'isolement pour régimes de neutre
isolés AC, DC ou AC/DC :
Caractéristiques
• Permet de contrôler la résistance d'isolement de systèmes IT sans mise
à la terre : jusqu'à Un = 400 V AC
• Conforme à la norme IEC/EN 61227-8 "Sécurité électrique dans les
réseaux de distribution basse tension de 1 000 V c.a. et 1 500 V c.c. –
Dispositifs de contrôle, de mesure ou de surveillance de mesures de
protection – Partie 8 : contrôleurs d'isolement pour réseaux IT"
• Tension d'alimentation de commande assignée : 24-240 V AC/DC
• Signal DC en superposition
• Une plage de mesure : 1-100 kW
• Ajustement précis de la valeur de seuil par incrément de 1 kΩ
• Détection de coupure de ligne
• Enregistrement de défaut
• 1 contact inverseurs (c/o), fonctionnement en circuit fermé
• Largeur : 22.5 mm
• 3 LED d'indication d'état
Caractéristiques
• Permet de contrôler la résistance d'isolement de systèmes IT sans
mise à la terre jusqu'à Un= 250 V AC et 300 V DC ou Un= 400 V AC et
600 V DC
• Conforme à la norme IEC/EN 61227-8 "Sécurité électrique dans les
réseaux de distribution basse tension de 1 000 V c.a. et 1 500 V c.c. –
Dispositifs de contrôle, de mesure ou de surveillance de mesures de
protection – Partie 8 : contrôleurs d'isolement pour réseaux IT"
• Tension d'alimentation de commande assignée : 24-240 V AC/DC
• Principe de mesure par anticipation générant un signal carré en superposition
• 1 ou 2 plages de mesure (1-100 kW ou 1-100 kW +2-200 kOhm) (1)
• 1 ou 2 contacts inverseurs c/o (configurables)1)
• Ajustement précis de la valeur de mesure par incrément de 1 ou 2 kΩ (1)
• Enregistrement (non-volatile) de défaut, protection contre les coupures
de ligne, fonctionnement en circuit ouvert ou fermé (1)
• Largeur : 22.5 ou 45 mm
(1) Selon le dispositif.
Contrôle de l'isolement de systèmes IT
Dans les systèmes d'alimentation électrique, un dispositif
de mise à la terre définit le potentiel électrique des
conducteurs par rapport à la terre. Le choix d'un régime
de neutre a des répercussions sur la sécurité et la
compatibilité électromagnétique de l'alimentation.
La premiere lettre indique la situation de l'alimentation par
rapport a la terre :
T : liaison directe d'un point à la terre (généralement le
neutre) ;
I : isolation des parties actives par rapport à la terre, ou
liaison par l'intermédiaire d'une impédance.
La norme internationale IEC 60364 et la norme française
NF C 15-100 font état de trois types de schémas de distribution
(régime de neutre), désignes par les préfixes TN, TT et IT.
La deuxième lettre indique la situation des masses de
l'installation par rapport à la terre :
T : directement reliées à une prise de terre indépendante de la prise
de terre de l'alimentation
N : directement reliées au point de l'alimentation mis à la terre
(généralement par le neutre)
Régime de neutre IT
Le système IT est alimenté soit par un transformateur d'isolement,
soit par une source de tension, telle qu'une batterie ou un générateur.
Dans cette configuration, aucun conducteur actif n'est directement relié au potentiel de terre. C'est avantageux, car en cas de
défaut d'isolement, seul un faible courant de défaut peut circuler.
Ce courant est principalement dû à la capacité de fuite à la terre du
système.
Le fusible ou le disjoncteur différentiel du système ne répond pas.
Ainsi, il n'y a pas d'interruption de fonctionnement, puisque l'alimentation en tension est maintenue, même en cas de défaut entre une
phase et la terre.
Le contrôle continu de l'isolement garantit la très grande fiabilité
du système IT. Dans ce type de système, un contrôleur permanent d'isolement (CPI) permet de surveiller le niveau d'isolement du
réseau. Le contrôleur permanent d'isolement surveille le système
isolé de la terre entre un conducteur actif et la terre. Il est prévu pour
donner l'alerte (via un témoin lumineux et un signal sonore) ou couper l'alimentation lorsque l'impédance entre les deux conducteurs
passent en dessous d'une valeur prédéfinie, généralement 50 kΩ.
Le dispositif de contrôle de l'isolement détecte de façon précoce
tout défaut d'isolement et indique immédiatement que la valeur est
passée en dessous du seuil minimum. Cela permet d'empêcher
les interruptions de fonctionnement causées par un second défaut
d'isolement plus important.
L1
L2
L3
N
PE
A1 11 21 S1 S2 S3
CM-IWN.1
12 14 L+
22 24 L-
V V1+ V1K
A2
M
3~
Récepteur
Tableau de conversion et sélection
1SVR760660R0500
CM-IWN.6P
1SVR750660R0500
CM-IWN.6S
1SVR760660R0400
CM-IWN.5P
1SVR750660R0400
CM-IWN.5S
1SVR760660R0300
CM-IWN.4P
1SVR750660R0300
CM-IWN.4S
1SVR760660R0200
CM-IWN.1P
1SVR750660R0200
CM-IWN.1S
1SVR740660R0100
CM-IWS.1P
1SVR730660R0100
CM-IWS.1S
1SVR730670R0200
1SVR740670R0200
CM-IWS.2P
■
■
■
■
■
■
■
■
■
■
■
■
■
CM-IWS.2S
Type
Réf. Commerciale
Applications typiques
■
■
■
Tension d'alimentation Us
24 -240 V AC/DC
Tension de mesure
250 V AC (L-PE)
400 V AC (L-PE)
690 V AC (L-PE)
■
300 V DC (L-PE)
■
■
■
■
■
■
■
■
■ (1)
■ (1)
■ (1)
■ (1)
■ (1)
■ (1)
■ (1)
■ (1)
■
600 V DC (L-PE)
■
■
■
■
■
■
■
■
1000 V DC (L-PE)
■ (1)
■ (1)
■ (1)
■ (1)
■ (1)
■ (1)
■ (1)
■ (1)
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
Résistance de mesure
■
1 -100 kΩ
■
■
■
2 -200 kΩ
Capacité max. de fuite à la terre
■
10 μF
■
■
■
20 μF
500 μF
1000 μF
2000 μF
Contacts de sortie
■
1 c/o
■
■
■
1 x 2 c/o or 2 x 1 c/o
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
Logique de fonctionnement
■
Circuit fermé
■
■
■
Circuit ouvert ou fermé sélectionnable
Test
■
■
■
■
■
■
■
■
■
■
■
■
Face avant ou commande
■
■
■
■
■
■
■
■
■
■
■
■
Mémorisation de défaut / verrouillage configurable
■
■
■
■
■
■
■
■
■
■
■
■
Mémorisation rémanente configurable
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
2
2
2
2
2
2
2
2
Face avant ou commande
Réarmement
Détection de coupure de ligne
Valeurs de seuil configurables
(1) Avec module d'extension CM-IVN
1
version à vis
version ressort à insertion directe
1
1
1
CM-IVN.S : 1SVR750669R9400
CM-IVN.P : 1SVR760669R9400
CM-IWS.2S pour systèmes IT en AC jusqu'à Un = 400 V AC
➀
➁
➂
➃
➀ Bouton de réarmement/
test
➁ Indication d'état
U : LED verte - tension
d'alimentation
F : LED rouge message d'erreur
➂ Configuration et réglage
Commutateurs rotatifs situés sur la face avant pour
l'ajustement de la valeur de
seuil :
R.1 pour dizaines R1 :
0, 10, 20, 30, 40, 50, 60,
70, 80, 90 kΩ
par incrément de 10 kΩ
R.2 pour unités R1 :
1, 2, 3, 4, 5, 6, 7, 8, 9,
10 kΩ par incrément de
1 kΩ
➃ Étiquette repère
Le CM-IWS.2 permet de contrôler la résistance d'isolement dans les systèmes AC IT, conformément à la
norme IEC 61557-8. Il mesure la résistance d'isolement entre les lignes et la terre du système.
Si la valeur mesurée passe en dessous des valeurs de seuil ajustables, le relais de sortie est mis hors tension.
Le dispositif peut contrôler des circuits de commande (monophasés) et des circuits principaux (triphasés).
Les systèmes d'alimentation ayant des tensions Un = 0-400 V AC (45-65 Hz) peuvent être directement reliés
aux entrées de mesure, leur résistance d'isolement étant ainsi contrôlée. Pour les systèmes dont la tension
dépasse 400 V AC, il est possible d'utiliser le relais de contrôle de l'isolement CM-IWN.1, avec ou sans l'unité
de couplage CM-IVN.
Principe de mesure
Pour contrôler avec précision la résistance d'isolement du réseau, le CM-IWS.2 utilise un signal DC injecté par
superposition.
Diagramme de fonctionnement
(2) Test à distance
S1-S3 (2)
(3) Réinitialisation à distance
S2-S3 (3)
(4) Valeur mesurée
Valeur mesurée (4)
(5) Hystérésis
(6) Valeur de seuil
Hystérésis (5)
Valeur de seuil (6)
(7) Fonctionnement en logique négative
Fonctionnement en logique négative (7)
(8) Relais de sortie
ts
(9) LED verte
11-14 (8)
11-12 (8)
(10) LED rouge
(11) LED jaune
U: LED verte (9)
(12) Temporisation de démarrage ts, fixe
F: LED rouge (10)
R: LED jaune (11)
ts = Temporisation de démarrage, fixe (12)
CM-IWS.1: 15s min.
CM-IWS.2: 10s min.
Schéma de raccordement CM-IWS.2S
A1
S1
L
11
S2
w
S3
11
R<w
A1
A2
L
14
• Permet de contrôler
la résistance d'isolement de systèmes IT
Un = 400 V AC
• Tension d'alimentation de commande
assignée : 24240 V AC/DC
• Principe de mesure
avec tension DC en
superposition
• Une plage de mesure : 1-100 kΩ
• Ajustement précis de
la valeur de seuil par
incrément de 1 kΩ
• Enregistrement de
défaut
• 1 contact inverseur
principe (ou logique
négative) de circuit
fermé
• 3 LED d'indication
d'état
(1) Tension d'alimentation de commande
A1-A2 (1)
12
12 14
w
A2
2CDC 252 102 F0009
2CDC251017V0012
Application / fonction de contrôle
Entrée commandée
Réarmement à distance
Entrée/circuit de mesure,
connexion au système
connexions à la terre
11-12/14 Contact de sortie
A1-A2
S1-S3
S2-S3
L
Type
Tension nominale
Un du système de
distribution à contrôler
Tension
d'alimentation
Réf. Commerciale
0-400 V AC
24-240 V AC/DC
1SVR730670R0200
Article
Colis.
Masse
(pièce)
(1 pce)
kg
CM-IWS.2S
273067002
1
1SVR730... par 1SVR740...
CM-IWS.1S pour systèmes IT en AC, DC ou AC/DC jusqu'à Un = 250 V AC et 300 V DC
➀
➁
➂
➃
➀ Bouton de réarmement/
test
➁ Indication d'état
d'alimentation
F : LED rouge message d'erreur
➂ Configuration et réglage
Commutateurs rotatifs situés sur la face avant pour
l'ajustement de la valeur de
seuil :
R.1 pour dizaines R1 :
0, 10, 20, 30, 40, 50, 60,
70, 80, 90 kΩ
par incrément de 10 kΩ
R.2 pour unités R1 :
1, 2, 3, 4, 5, 6, 7, 8, 9,
10 kΩ par incrément de
1 kΩ
➃ Etiquette repère
Le CM-IWS.1 sert à contrôler la résistance d'isolement conformément à la norme IEC 61557-8 dans des
systèmes IT AC sans mise à la terre, des systèmes IT AC avec des circuits DC reliés galvaniquement ou des systèmes IT DC sans mise à la terre.
Il mesure la résistance d'isolement entre les lignes et la terre du système. Si la valeur mesurée passe en dessous
de la valeur de seuil ajustable, le relais de sortie est mis hors tension. Le dispositif peut contrôler des circuits de
commande (monophasés) et des circuits principaux (triphasés). Les systèmes d'alimentation ayant des tensions
Un = 0-250 V AC (15-400 Hz) ou 0-300 V DC peuvent être directement reliés aux entrées de mesure, leur résistance d'isolement étant ainsi contrôlée.
Pour les systèmes dont la tension dépasse 250 V AC et 300 V DC, il est possible d'utiliser le relais de contrôle
de l'isolement CM-IWN.1, avec ou sans l'unité de couplage CM-IVN.
Principe de mesure
Le CM-IWS.1 injecte un signal de mesure pulsé dans le but de calculer la résistance d'isolement. La forme de ce
signal change en fonction de la résistance d'isolement et de la capacité de fuite à la terre du réseau. Le changement de forme du signal permet d'anticiper les éventuelles variations de résistance d'isolement.
S1-S3 (2)
S2-S3 (3)
(4) Valeur mesurée
Valeur mesurée (4)
(5) Hystérésis
(6) Valeur de seuil
Hystérésis (5)
Valeur de seuil (6)
Fonctionnement en logique négative (7)
(8) Relais de sortie
ts
(9) LED verte
11-14 (8)
11-12 (8)
(10) LED rouge
(11) LED jaune
U: LED verte (9)
F: LED rouge (10)
R: LED jaune (11)
ts = Temporisation de démarrage, fixe (12)
CM-IWS.1: 15s min.
CM-IWS.2: 10s min.
Schéma de raccordement CM-IWS.1S
A1
S1
11
S2
KE
S3
w
11
L+ L- KE
R<w
• Permet de contrôler la
résistance d'isolement de
systèmes IT sans mise
à la terre jusqu'à Un =
250 V AC et 300 V DC
• Tension d'alimentation de
commande assignée : 24240 V AC/DC
• Principe de mesure par
anticipation avec signal
carré en superposition
• Une plage de mesure :
1-100 kΩ
• Ajustement précis de la
valeur de seuil par incrément de 1 kΩ
• Détection de coupure de
ligne
• Enregistrement de défaut
• 1 contact inverseur, principe du circuit fermé (ou
logique négative)
A1-A2 (1)
A1
L+
14
A2
L12
12 14
w
A2
2CDC 252 103 F0009
2CDC251009V0012
Entrée commandée
connexion au système
, KE
11-12/14 Contact de sortie
A1-A2
S1-S3
S2-S3
L+, L–
Type
Tension nominale
Un du système de
Tension
d'alimentation
Réf. Commerciale
0-250 V AC / 0-300 V DC
24-240 V AC/DC
1SVR730660R0100
Article
Colis.
Masse
(pièce)
(1 pce)
kg
CM-IWS.1S
273066001
1SVR730... par 1SVR740...
1
CM-IWN.1S pour systèmes IT en AC, DC ou AC/DC jusqu'à Un = 400 V AC et 600 V DC
2CDC251020V0012
➀
➁
➂
➃
Le CM-IWN.1 sert à contrôler la résistance d'isolement conformément à la norme IEC 61557-8 dans des systèmes IT
AC sans mise à la terre, des systèmes IT AC avec des circuits DC reliés galvaniquement ou des systèmes IT DC sans
mise à la terre. Il mesure la résistance d'isolement entre les lignes et la terre du système. Si la valeur mesurée passe en
dessous des valeurs de seuil ajustables, les relais de sortie passent en état de défaut.
Le dispositif peut contrôler des circuits de commande (monophasés) et des circuits principaux (triphasés). Les
systèmes d'alimentation ayant des tensions Un = 0-400 V AC (15-400 Hz) ou 0-600 V DC peuvent être directement
reliés aux entrées de mesure, leur résistance d'isolement étant ainsi contrôlée. Pour les systèmes ayant des tensions
supérieures à 400 V AC et 600 V DC, il est possible d'utiliser l'unité de couplage CM-IVN pour l'extension de la plage
de tension CM-IWN.1.
➀ Configuration et réglage
Principe de mesure
Commutateurs rotatifs situés sur
la face avant pour l'ajustement
de la valeur de seuil :
R1.1 pour multiples de dix R1 :
0, 10, 20, 30, 40, 50, 60, 70, 80,
90 kW par incrément de 10 kW
R1.2 pour unités R1 :
1, 2, 3, 4, 5, 6, 7, 8, 9, 10 kW
par incrément de 1 kW
R2.1 pour multiples de vingt R2 :
0, 20, 40, 60, 80, 100, 120, 140,
160, 180 kW par incrément de
10 kW
R2.2 pour unités R2 :
2, 4, 6, 8, 10, 12, 14, 16, 18,
20 kW par incrément de 2 kW
➁ Bouton de réarmement/test
➂ Indication d'état
d'alimentation
F : LED rouge - message
d'erreur
R : LED jaune - état du relais
➃ Choix de la fonction (Commutateurs DIP) et étiquette repère
Pour contrôler avec précision la résistance d'isolement du réseau, le CM-IWS.2 utilise un signal DC injecté par
superposition.
A1-A2 (1)
S1-S3 (2)
Fonctionnement en logique positive (7) h
11-14 (8)
11-12 (8)
conformément à la norme IEC/EN
61557-8
2)
R2 uniquement actif avec une configuration 2 x 1 c/o
(6) Valeur de seuil
(7) Fonctionnement en logique positive
ts
(8) Relais de sortie 1
(9) Relais de sortie 2
(10) LED verte
21-24 (9)
21-22 (9)
(11) LED rouge
(12) LED jaune
U: LED verte (10)
F: LED rouge (11)
R: LED jaune (12)
Fonctionnement en logique négative (13) g
11-14 (8)
11-12 (8)
21-24 (9)
U: LED verte (10)
F: LED rouge (11)
R: LED jaune (12)
ts = Temporisation de démarrage, fixe, 15s min. (14)
Schéma de raccordement CM-IWN.1S
L+ L- KE w
11
21
R<w
A1
A2 12 14 22 24
12 14 L+ VS V1+ V122 24 L- KE w A2
A1-A2
S1-S3
S2-S3
L+, L–
, KE
VS, V1+, V111-12/14
21-22/24
Entrée commandée
Entrée/circuit de mesure, connexion
au système
Connexions module d'extension (en
cas d'utilisation)
Contact de sortie 1
Contact de sortie 2
Commutateurs DIP
Position
ON
OFF
4
3
2
1
iufg
jveh
ON
OFF (par défaut)
Commutateur DIP 1
Principe de fonctionnement des
relais de sortie
En circuit fermé ou logique négative g
Dans cette configuration, les relais de sortie sont
mis hors tension en cas de défaut. En l'absence de
défaut, les relais sont sous tension.
En circuit ouvert ou logique positive h
Dans cette configuration, les relais de sortie sont
mis sous tension en cas de défaut. En l'absence de
défaut, les relais sont hors tension.
Commutateur DIP 2
Mémorisation de défaut
Mémorisation de défaut activé (verrouillage) f
Si la fonction de mémorisation de défaut est
activée, les relais de sortie restent en position
de défaut, jusqu'à ce qu'un réarmement soit
effectué avec le bouton situé sur la face avant ou la
connexion de réarmement à distance S2-S3. Cette
fonction est non-volatile.
u
Mémorisation de défaut désactivé (pas de
verrouillage) e
Si la fonction de mémorisation de défaut est désactivée, les relais de sortie reviennent en position d'origine
dès qu'il n'y a plus de défaut d'isolement.
Commutateur DIP 3
Détection de coupure de ligne
Détection de coupure de ligne activée
Détection de coupure de ligne désactivée
Avec
cette configuration, la détection de coupure de ligne
est désactivée.
Commutateur DIP 4
2 x 1 c/o, 1 x 2 c/o
2 x 1 contact c/o (SPDT) i
Si le principe de fonctionnement 2 x 1 contact
inverseur est sélectionné, le relais de sortie R1
(11-12/14) réagit à la valeur de seuil R1 (Alarme) et
le relais de sortie R2 (21-22/24) réagit à la valeur de
seuil R2 (pré-avertissement).
1 x 2 contacts c/o (SPDT) j
Si le principe de fonctionnement 1 x 2 contacts
inverseur est sélectionné, les deux relais de sortie
R1 (11-12/14) et R2 (21-22/24) réagissent de façon
synchrone à la valeur de seuil R1. Les réglages de
la valeur de seuil R2 n'influent aucunement sur le
fonctionnement.
v
Type
1)
(5) Hystérésis
Hystérésis (5)
Valeur de seuil (6)
2CDC 252 104 F0009
d'isolement de systèmes IT
sans mise à la terre jusqu'à Un =
400 V AC et 600 V DC
• Tension d'alimentation de commande assignée : 24-240 V AC/
DC
• Principe de mesure par anticipation avec signal carré en superposition
• Deux plages de mesure :
1-100 kW et 2-200 kΩ
• Une (1 x 2 c/o) ou deux (2 x 1 c/o)
valeurs de seuil Ran1/R11) (mise
hors fonction finale) et Ran2/R21)
(pré-avertissement) configurables
• Ajustement précis des valeurs de
seuil par incrément de 1 kΩ (R1)
et 2 kΩ (R2)
• Détection de coupure de ligne
configurable
• Enregistrement de défaut non-volatil et configurable
• Fonctionnement en circuit
ouvert (logique positive) ou fermé
(logique négative) configurable
• Largeur : 45 mm [1.77 in]
(4) Valeur mesurée
Valeur mesurée (4)
A1 11 21 S1 S2 S3
• Permet de contrôler la résistance
S2-S3 (3)
Tension nominale
Un du système de
Tension
d'alimentation
Réf. Commerciale
0-400 V AC / 0-600 V DC
24-240 V AC/DC
1SVR750660R0200
Article
Colis.
Masse
(pièce)
(1 pce)
kg
CM-IWN.1S
275066002
1
Module d'extension pour CM-IWN.1S
jusqu'à Un = 690 V AC et 1000 V DC
2CDC251026V0012
Le module d'extension CM-IVN est conçue pour étendre la plage de tension nominale du relais de contrôle
de l'isolement CM-IWN.1 jusqu'à 690 V AC et 1 000 V DC. L'unité de couplage peut être reliée au système à
contrôler au moyen des bornes VL+ et VL-. La borne V doit être reliée au potentiel de terre. Les bornes L+,
V1+, L-, V1-, VS et VE doivent être reliées au CM-IWN.1, comme sur les schémas de câblage ci-dessous. Les
systèmes d'alimentation ayant des tensions Un = 0-690 V AC (15-400 Hz) ou 0-1 000 V DC peuvent être reliés.
Schéma de câblage
L1
L2
L3
• Extension de la plage de
tension nominale du relais
de contrôle de l'isolement
CM-IWN.1 pour contrôler la
résistance d'isolement de
systèmes IT sans mise à la
terre jusqu'à 690 V AC et
1 000 V DC
• Conforme à la norme IEC/
EN 61557-8 " Sécurité
électrique dans les réseaux
de distribution basse tension de 1 000 V c.a. et
1 500 V c.c. – Dispositifs de
contrôle, de mesure ou de
surveillance de mesures de
protection –
Partie 8 : contrôleurs d'isolement pour réseaux IT "
• Dispositif passif, pas de
tension d'alimentation
nécessaire
• Largeur : 45 mm
N
PE
A1 11 21 S1 S2 S3
VL-
CM-IWN.1
CM-IVN
L+ V1+
12 14 L+ VS V1+ V122 24 L- KE w A2
L- V1VS VE Vw
2CDC 252 107 F0009
VL+
VE
Connexion à CM-IWN.1 -
V1-
Connexion à CM-IWN.1 - V1-
VS
Connexion à CM-IWN.1 - VS
VL+, VL-
L+
Connexion à CM-IWN.1 - L+
Circuit de mesure / entrée de mesure
Connexion au système
V1+
Connexion à CM-IWN.1 - V1+
V
Circuit de mesure / entrée de mesure
Connexion à la terre
L-
Connexion à CM-IWN.1 - L-
Référence de commande
Type
Tension nominale
Un du système de
0-690 V AC / 0-1 000 V DC
Dispositif passif, pas de
tension d'alimentation de
commande nécessaire
Réf. Commerciale
Article
Colis.
Masse
(pièce)
(1 pce)
kg
CM-IVN.S
1SVR750669R9400
1SVR750... par 1SVR760...
275066994
1
CM-IWS.2, CM-IWS.1 et CM-IWN.1 - Caractéristiques techniques
Type
Tension d'alimentation assignée Us
Tolérance de tension d'alimentation assignée
Consommation courant / puissance
24 V DC
115 V AC
230 V AC
Fréquence assignée fs
Plage de fréquence AC
Temps de sauvegarde en cas d'alimentation interrompue
min.
Circuit de mesure
Principe de mesure
Tension nominale Un du système de distribution à contrôler
Plage de tension du système de distribution à contrôler
Fréquence assignée fN du système de distribution à contrôler
Tolérance de la fréquence assignée fN
Capacité de fuite à la terre du système Ce
Tension DC parasite Ufg (en cas de connexion à un système AC)
Nombre de valeurs de seuil
Plage d'ajustement de la valeur de mesure Ran (seuil)
max.
max.
min.-max.
min.-max. R1
min.-max. R2
Précision d'ajustement
Tolérance de la valeur de seuil ajustée / incertitude relative en pourcentage A
à -5...+45 °C, Un = 0-115 %, Us = 85-110 %, fN, fs, Ce = 1 μF
Hystérésis liée à la valeur de seuil
Impédance interne Zi
Résistance DC interne Ri
Tension de mesure Um
Tolérance de la tension de mesure Um
Intensité de mesure Im
Temps de réponse tan
systèmes AC uniquement
Ce = 1 μF
systèmes DC ou AC avec redresseurs reliés
Précision de Ra (valeur mesurée) dans la plage de tolérance de la tension d'alimentation de commande assignée
Précision de Ra (valeur mesurée) dans la
plage de température de fonctionnement
Protection contre les surtensions transitoires (
- borne)
R1
R2
à 1-10 kW RF
à 10-100 kW RF
à 1-15 kW RF
à 15-200 kW RF
à 50 Hz
max.
0.5 x Ran et
CM-IWS.2
A1 - A2
24-240 V AC/DC
-15...+10 %
30 mA / 0.7 VA
12 mA / 1.4 VA
12 mA / 2.8 VA
DC ou 15-400 Hz
13.5-440 Hz
20 ms
CM-IWS.1
CM-IWN.1
35 mA / 0.9 VA
17 mA / 2.0 VA
14 mA / 3.2 VA
55 mA / 1.3 VA
20 mA / 2.3 VA
15 mA / 3.5 VA
L,
L+, L-, , KE
L+, L-, , KE
contrôle de résistance d'isolement de systèmes IT (IEC/EN 61557-8)
tension DC
principe de mesure par anticipation avec signal
en superposition
carré en superposition
0-400 V AC
0-250 V AC / 400 V AC / 0-300 V DC
0-600 V DC
0-460 V AC
0-287.5 V AC / 0-460 V AC / (tolérance +15 %)
0-345 V DC
0-690 V DC
(tolérance +15 %)
(tolérance +15 %)
50-60 Hz
DC ou 15-400 Hz
DC ou 15-400 Hz
45-65 Hz
13.5-440 Hz
13.5-440 Hz
10 μF
20 μF
aucune
290 V DC
460 V DC
1
2
1-100 kW
–
–
1-100 kW
–
2-200 kW
(activation / désactivation
par commutateur DIP)
1 kW
1 kW
1 kW
–
2 kW
±0.5 kW
–
±6 %
–
–
±1 kW (1)
–
±8 %
25 % ; min. 2 kW
135 kW
100 kW
155 kW
185 kW
115 kW
185 kW
15 V
22 V
24 V
+10 %
0.1 mA
0.3 mA
0.15 mA
max. 10 s
–
max. 15 s
< 0.1 % de la pleine échelle
< 0.05 % de l'échelle totale
à 1-10 kW RF
à 10-100 kW RF
à 10-200 kW RF
5 W / K
0.05 % / K
–
diode Zener
–
0.05 % / K
diode à avalanche
(1) en combinaison avec le CM-IVN ±1.5 kΩ.
Type
Circuits d'alimentation
Entrées de commande - sans tension
CM-IWS.2
CM-IWS.1
S1 - S2 - S3
S1-S3 entrée commandée
S2-S3 réarmement à distance
1 mA
50 m -100 pF/m
[164 ft -30.5 pF/ft]
150 ms
24 V ± 5 %
≤ 24 V DC
Intensité de commutation maximale du circuit de commande
Longueur de câble maximale pour les entrées de commande
Longueur d'impulsion de commande minimale
Tension sans charge à l'entrée de commande
Interface utilisateur
Tension d'alimentation de commande
Message d'erreur
Etat des contacts de sortie
Circuits de sortie
Type de sortie
LED U (verte) (1)
LED F (rouge) (1)
LED R (jaune) (1)
relais, 1 contact inverseur (SPDT)
Principe de fonctionnement
en circuit fermé (1)
Matériau de contact
Tension de commutation min. / intensité de commutation min.
Tension de commutation max. / intensité de commutation max.
Courant assigné d'emploi Ie
(IEC/EN 60947-5-1)
alliage d'AgNi, sans Cd
250 V AC / 300 V DC
24 V / 10 mA
voir fiche technique
4 A
3 A
4 A
2 A
B 300, commande pilote
usage général (250 V, 4 A, cos φ 0.75)
Valeur AC assignée
(UL 508)
AC12 (résistive) à 230 V
AC15 (inductive) à 230 V
DC12 (résistive) à 24 V
DC13 (inductive) à 24 V
Catégorie d'emploi
(Control Circuit Rating Code)
tension de fonctionnement assignée
max.
courant thermique
continu max. à B 300
250 V AC
4 A
puissance apparente max. de
fermeture / coupure à B 300
Valeur de fusible max. assignée pour la protection
contre les courts-circuits
Courant thermique conventionnel Ith (IEC/EN 60947-1)
3600/360 VA
contact n/c 6 A, à action rapide
contact n/o 10 A, à action rapide
4 A
(1) En circuit fermé : le ou les relais de sortie sont mis hors tension, si la valeur mesurée passe en dessous de la valeur de seuil ajustée Ran.
CM-IWN.1
2 x 1 ou 1 x 2 contacts
inverseur (SPDT)
configurables
fonctionnement en circuit
ouvert ou fermé (1) configurable
Type
Caractéristiques générales
Poids
CM-IWS.2
poids brut, avec emballage et mode d'emploi
poids net
Montage
Position de montage
Distance minimale par rapport aux autres unités
Section des câbles
Couple de serrage
Environnement
Plages de température ambiante
Chaleur humide, cyclique
Vibration, sinusoïdale
Choc, semi-sinusoïdal
Isolement
Tension assignée de tenue au choc Uimp
(IEC/EN 60947-1, IEC/EN 60664-1, VDE
0110-1)
verticale
horizontale
logement / bornes
rigide
fonctionnement / stockage / transport
IEC/EN 60721-3-3
IEC/EN 60068-2-30
IEC/EN 60255-21-1
IEC/EN 60255-21-2
circuit d'alimentation / de mesure
circuit d'alimentation / de sortie
circuit de sortie / de mesure
circuit de sortie 2 / sortie 1
Catégorie de pollution
(IEC/EN 60664-1, VDE 0110-1)
Catégorie de surtension
(IEC/EN 60664-1, VDE 0110-1)
Tension d'isolement assignée Ui
(IEC/EN 60947-1, IEC/EN 60664-1, VDE 0110-1)
Isolement de base pour tension d'alimentation de commande assignée
(IEC/EN 60664-1, VDE 0110-1)
Isolation galvanique
(IEC/EN 61140)
Tension de test entre tous les circuits isolés,
test individuel
(IEC/EN 60255-5, IEC/EN 61010-1)
CM-IWS.1
CM-IWN.1
22.5 x 78 x 100 mm
[0.89 x 3.07 x 3.94 in]
0.149 kg [0.328 lb]
0.163 kg [0.359 lb]
0.127 kg [0.280 lb]
0.133 kg [0.293 lb]
rail DIN (EN 60715), clipsage sans outil
non nécessaire
10 mm [0.4 in]
non nécessaire
à Un > 240 V
IP50 / IP20
45 x 78 x 100 mm
[1.78 x 3.07 x 3.94 in]
0.258 kg [0.569 lb]
0.231 kg [0.509 lb]
10 mm [0.4 in]
à Un > 400 V
2 x 0.75-2.5 mm² (2 x 18-14 AWG)
2 x 0.5-4 mm² (2 x 20-12 AWG)
7 mm [0.28 in]
0.6-0.8 Nm [5.31-7.08 lb.in]
-25...+60 °C/-40...+85 °C/-40...+85 °C
3K5 (pas de condensation, pas de formation de glace)
cycle de 6 x 24 h, 55 °C, 95 % HR
classe 2
classe 2
6 kV
6 kV
6 kV
–
–
–
–
3
4 kV
III
circuit d'alimentation / de
mesure
sortie
mesure
circuit de sortie 2 / sortie 1
400 V
300 V
600 V
400 V
300 V
600 V
–
400 V AC / 300 V DC
–
250 V AC / 300 V DC
300 V
400 V AC / 600 V DC
250 V AC / 300 V DC
400 V AC / 600 V DC
300 V
250 V AC / 300 V DC
sortie 1 / sortie 2
400 V AC / 300 V DC
250 V AC / 300 V DC
250 V AC / 250 V DC
250 V AC / 250 V DC
250 V AC / 250 V DC
2.32 kV, 50 Hz, 2 s
2.32 kV, 50 Hz, 2 s
2.2 kV, 50 Hz, 1 s
2.53 kV, 50 Hz, 1 s
Normes
Type
Norme concernant le produit
Autres normes
Directive CEM
Directive RoHS
écharge électrostatique (ESD)
perturbations conduites, induites
par des champs radioélectriques
creux de tension, courtes interruptions
et variations de tension
tenue aux interférences ondulaires
CM-IWS.2
CM-IWS.1
IEC/EN 61557-8, IEC/EN 60255-6
EN 50178
2006/95/EC
2004/108/EC
2002/95/EC
IEC/EN 61000-6-1, IEC/EN 61000-6-2, IEC/EN 61326-2-4
niveau 3, 6 kV / 8 kV
niveau 3, 10 V/m (1 GHz) / 3 V/m
(2 GHz) / 1 V/m (2.7 GHz)
IEC/EN 61000-4-4 niveau 3, 2 kV / 5 kHz
IEC/EN 61000-4-5 niveau 3, classe d'installation 3, circuit d'alimentation et circuit de mesure
1 kV L-L, 2 kV L-terre
IEC/EN 61000-4-6 niveau 3, 10 V
IEC/EN 61000-4-2
IEC/EN 61000-4-3
IEC/EN 61000-4-11
niveau 3
IEC/EN 61000-4-13
classe 3
IEC/EN 61000-6-3, IEC/EN 61000-6-4
CM-IWN.1
classe B
classe B
CM-IVN - Caractéristiques techniques
Type
Circuit de mesure
Fonction
CM-IVN
VL+, VL-, V
extension de la plage de tension nominale du relais de contrôle de l'isolement
CM-IWN.1 à 690 V AC ou 1 000 V DC, longueur max. de câble de connexion
de 40 cm
voir CM-IWN.1
0-690 V AC / 0-1 000 V DC
0-793.5 V AC / 0-1 150 V DC (tolérance +15 %)
DC ou 15-400 Hz
13.5-440 Hz
max. 20 μF
max. 793.5 V DC
Principe de mesure
Tension nominale Un du réseau de distribution à contrôler
Plage de tension du réseau de distribution à contrôler
Fréquence assignée fN du réseau de distribution à contrôler
Tolérance de la fréquence assignée fN
Capacité de fuite à la terre du système Ce
Tension DC parasite Ufg
(en cas de connexion à un système AC)
à 1-15 kΩ RF
Tolérance de la valeur de seuil ajustée / à 15-200 kΩ RF
incertitude relative en pourcentage A
à -5...+45 °C, Un = 0-115 %, Us = 85-110 %,
fN, fs, Ce = 1 μF
à 50 Hz
Impédance interne Zi
Résistance DC interne Ri
Tension de mesure Um
Tolérance de la tension de mesure Um
Intensité de mesure Im
Circuits d'entrée
poids brut, avec emballage et mode d'emploi
Poids
Montage
Position de montage
Distance minimale par rapport
aux autres unités
Connexion électrique
Taille de fil
±1.5 kΩ
±8 %
195 kΩ
200 kΩ
24 V
+10 %
0.15 mA
45 x 78 x 100 mm [1.78 x 3.07 x 3.94 in]
0.200 kg [0.441 lb]
poids net 0.169 kg [0.373 lb]
rail DIN (IEC/EN 60715), montage sans outil
verticale non nécessaire
horizontale 10 mm [0.4 in] à Un > 600 V
IP50 / IP20
câble souple avec ou sans embout
rigide
Couple de serrage
Longueur max. de câble de connexion pour CM-IWN.1
2 x 0.75-2.5 mm² (2 x 18-14 AWG)
2 x 0.5-4 mm² (2 x 20-12 AWG)
7 mm [0.28 in]
0.6-0.8 Nm [5.31-7.08 lb.in]
40 cm
CM-IVN - Caractéristiques techniques
Type
Environnement
Plages de température ambiante
Chaleur humide, cyclique
Vibration, sinusoïdale
Choc, semi-sinusoïdal
Isolement
(IEC/EN 60947-1, IEC/EN 60664-1, VDE 0110-1)
(IEC/EN 60664-1, VDE 0110-1, UL 508)
(IEC/EN 60664-1, VDE 0110-1, UL 508)
Tension d'isolement assignée Ui
(IEC/EN 60947-1, IEC/EN 60664-1, VDE 0110-1)
Tension de test entre tous les circuits isolés,
test individuel (IEC/EN 60255-5, IEC/EN 61010-1)
Normes
Norme concernant le produit
Autres normes
Directive CEM
Directive RoHS
Émission interférences
champ électromagnétique (résistance au
rayonnement HF)
transitoire rapide (rafale)
creux de tension, courtes interruptions et
variations de tension
CM-IVN
fonctionnement
stockage
transport
IEC/EN 60721-3-3
IEC/EN 60068-2-30
IEC/EN 60255-21-1
IEC/EN 60255-21-2
-25...+60 °C
-40...+85 °C
-40...+85 °C
3K5 (pas de condensation, pas de formation de glace)
cycle de 6 x 24 h, 55 °C, 95 % HR
classe 2
classe 2
circuit d'entrée / PE
8 kV
3
III
1 000 V
3.3 kV, 50 Hz, 1 s
IEC/EN 61557-8, IEC/EN 60255-6
EN 50178
2006/95/EC
2004/108/EC
2002/95/EC
IEC/EN 61000-4-2
IEC/EN 61000-4-3
IEC/EN 61000-6-1, IEC/EN 61000-6-2, IEC/EN 61326-2-4
niveau 3, 6 kV / 8 kV
niveau 3, 10 V/m (1 GHz) / 3 V/m (2 GHz) / 1 V/m (2.7 GHz)
IEC/EN 61000-4-4
IEC/EN 61000-4-5
niveau 3, 2 kV / 5 kHz
niveau 3, classe d'installation 3, circuit d'alimentation et circuit de mesure
1 kV L-L, 2 kV LIEC/EN 61000-4-6 niveau 3, 10 V
IEC/EN 61000-4-11 niveau 3
IEC/EN 61000-4-13
classe 3
IEC/EN 61000-6-3, IEC/EN 61000-6-4
IEC/CISPR 22, EN 50022 classe B
classe B
Présentation
2/198
2/199
2//200
Présentation
Le contrôleur de charge de moteur contrôle les états de charge des
moteurs monophasés et triphasés asynchrones.
L'évaluation de l'angle de phase entre le courant et la tension permet le
contrôle très précis des états de charge.
Applications principales
Contrôle de la pompe
■
Protection contre la marche à sec (sous-charge)
■
Vannes fermées (surcharge)
■
Rupture de tuyau (surcharge)
Chauffage, climatisation, ventilation
■
Contrôle de la pollution du filtre
■
Rupture de courroie en V (sous-charge)
■
Volets/vannes fermés (surcharge)
■
Volume de ventilation
Machines d'agitation
■
Haute cohérence avec le réservoir (surcharge)
■
Pollution du réservoir (surcharge)
Transport/Transfert
■
Convoyeurs engorgés (surcharge)
■
Convoyeurs coincés (surcharge)
■
Accumulation de matériau dans les convoyeurs à vis (surcharge)
■
Plateformes de levage
Installation de la machine
■
Usure des outils, par exemple, lames usées dans les scies
circulaires, etc. (surcharge)
■
Outils cassés (sous-charge)
■
Entraînements des courroies en V (sous-charge pour cause
de rupture)
■
■
■
■
■
Par rapport à d'autres principes de mesure classiques (ex. : capteurs de
pression, mesure de courant), le contrôle du cos φ s'avère être une solution plus précise et plus économique. Le moteur joue le rôle d'un capteur
pour son propre état de charge.
Commande de la pompe
Protection contre la marche à sec
Temporisation
du démarrage
Surveillance du facteur de puissance
U V W
l
L
U V W
U2
110-240 V
M 3~
50-60 Hz
15-400 Hz
L1
N
L1
L2
L3
DC
K
M 1~
110-500 V, 15-400 Hz
M 3~
k
K1
U1
M 3~
U V W
Défaut détecté l'installation est éteinte
50-60 Hz
K1
K1
Temporisation
du démarrage
L1
L2
L3
N
K1
~
~
Pollution du filtre
Exemples de câblage
(pour courants moteurs ≥ 20 A)
L1
N
50-60 Hz
50-60 Hz
50-60 Hz
Contrôle du ventilateur
Exemples de câblage (pour courants moteurs ≤ 20 A)
L1
L2
L3
N
Temporisation
du démarrage
Temporisation de réponse
Temporisation
du démarrage
L1
L2
L3
N
Pollution du filtre
AC
k
K
l
L
K1
K1
U V W
M 3~
U1
U2
M 1~
Contrôleurs de charge de moteur - CM-LWN
CM-LWN
➀ Temporisation de réponse
"Time R"
➁ Seuil de limite de charge
Le module CM-LWN contrôle l'état de charges inductives.
La première application est le contrôle de moteurs asynchrones monophasés ou triphasés (à cage) sous des
conditions de charge variables. Le principe de mesure est basé sur l'évaluation du décalage de phase () entre
la tension et le courant dans une phase.
Le déphasage est presque inversement proportionnel à la charge. Par conséquent, cos φ, mesure relative
entre 0 et 1, mesure le rapport entre la puissance effective et la puissance apparente. Une valeur proche de 0
indique une charge faible et une valeur proche de 1 indique une forte charge.
Des valeurs seuils peuvent être fixées individuellement pour cos φmax. et cos φmin. Si la valeur seuil fixée est
atteinte, une LED s'allume et le relais est mis hors tension.
Si cos φ retrouve les limites acceptables (compte tenu de l'hystérésis), le relais se réarme et la LED clignote
durablement pour indiquer l'occurrence du déclenchement. Ce message peut être effacé en appuyant sur le
bouton de réarmement ou en coupant l'alimentation.
Une temporisation (Time S) de 0.3 à 30 s peut être réglée pour la phase de démarrage du moteur. Il est également possible de régler une temporisation de réponse (Time R) de 0.2 à 2 s afin d'éviter tout déclenchement
inopiné dû aux courtes variations de charge inévitables en fonctionnement normal. Pour garantir le fonctionnement correct de la temporisation de réponse (Time R), la valeur réglée pour cos φmax. doit être supérieure à la
valeur de cos φmin. plus l'hystérésis. En conséquence, l'indication de surcharge et l'indication de sous-charge
ne doivent pas être actives en même temps.
Puisque le circuit d'alimentation et le circuit de mesure sont isolés électriquement de façon interne, il est également possible d'utiliser l'appareil dans des systèmes présentant différentes tensions d'alimentation.
"cos φmin."
➂ cos φmax. : LED rouge
cos φmax. dépassé
Diagramme fonctionnel CM-LWN
➃ cos φmin. : LED rouge -
A1-A2
en dessous de cos φmin.
cos φmax.
hystérésis cos φmin.
Tension
d'alimentation de
commande assignée
L1/K-L1/L
Courant de mesure
L1/K-L2-L3 Tension de mesure
15-18
15-16
25-28
25-26
"cos φmax."
A1-A2
Courant sur L1
➄ Bouton de réarmement
➅ U : LED verte ➆ Seuil de limite de charge
Schéma de raccordement CM-LWN
Bouton de réarmement
LED rouge - cos φmin.
LED rouge - cos φmax.
TS
TR
TR
15-16/18
Contacts de sortie sous-charge (cos φmin.)
25-26/28
Contacts de sortie surcharge (cos φmax.)
TR TS
➇ Temporisation de démarrage
"Time S"
➈ Étiquette repère
Type
Réf. Commerciale
Article
Colis.
Masse
(pièce)
(1 pce)
kg
■
■
■
■
■
■
■
■
Contrôle des états de charge
des moteurs asynchrones
Cos φmin. et cos φmax. de
contrôle de surtension et de
sous-tension en une unité
Temporisation de démarrage
réglable 0.3-30 s
Mesure directe de courants
allant jusqu'à 20 A
réglable 0.2-2 s
Contrôle monophasé ou triphasé
2 x 1 inverseur, principe du
circuit fermé
Plage de courant : 0.5-5 A
24-240 V AC/DC
CM-LWN
110-130 V AC
220-240 V AC
380-440 V AC
480-500 V AC
Plage de courant : 2-20 A
24-240 V AC/DC
CM-LWN
110-130 V AC
220-240 V AC
380-440 V AC
480-500 V AC
1SVR450335R0000
1SVR450330R0000
1SVR450331R0000
1SVR450332R0000
1SVR450334R0000
245033500
245033000
245033100
245033200
245033400
1
1
1
1
1
0.30
0.30
0.30
0.30
0.30
1SVR450335R0100
1SVR450330R0100
1SVR450331R0100
1SVR450332R0100
1SVR450334R0100
245033501
245033001
245033101
245033201
245033401
1
1
1
1
1
0.30
0.30
0.30
0.30
0.30
Contrôleurs de charge de moteur - CM-LWN
Type
Circuit d'entrée - Circuit d'alimentation
A1-A2
A1-A2
A1-A2
A1-A2
A1-A2
consommation électrique
Tolérance de tension d'alimentation
Versions AC
Versions AC/DC
Temps de service
Circuit de mesure
Plage de tension
Plage de courant
Surcharge de courant d'entrée admissible
Seuils
Hystérésis (par rapport à l'angle de phase φ en °)
Temps de réponse
L1/K-L2-L3
L1/L-L1/K
Circuits de temporisation
Heure de démarrage (Time S)
Temporisation de réponse (Time R)
d'alimentation
CM-LWN
A1-A2
24-240 V AC/DC
environ 8.4 VA/W
110-130 V AC
environ 3.6 VA
220-240 V AC
environ 3.6 VA
380-440 V AC
environ 3.6 VA
480-500 V AC
environ 3.6 VA
-15 %...+10 %
50-60 Hz
15-400 Hz ou DC
100 %
L1/L-L1/K-L2-L3
Contrôle de charge moteur par cos φ
110-500 V AC monophasé ou triphasé
Version 0.5-5 A / Version 2-20 A
25 A pendant 3 s / 100 A pendant 3 s
cos φmin. et cos φmax. réglables de 0 à 1
4°
15-400 Hz
300 ms
indication de défaut de surtension et de sous-tension
0.3-30 s, réglable
0.2-2 s, réglable
≤ 0.5 %
≤ 0.06 %/°C
en dessous de cos φmin.
cos φmax. dépassé
Circuits de sortie
Type de sortie
Tension assignée (VDE 0110, IEC 664-1, IEC 947-1)
Tension de commutation max.
Courant de commutation assigné
(IEC 60947-5-1)
calibre max. des fusibles
à AC12, 230 V, 4 A
U : LED verte
cos φmin. : LED rouge
cos φmax. : LED rouge
15-16/18, 25-26/28
2 x 1 inverseur
AgCdO
250 V
400 V AC, 300 V DC
4A
3A
4A
2A
10 A action rapide
10 A action rapide
Position de montage
45 mm x 78 mm x 100 mm (1.77 in x 3.07 in x 3.94 in)
indifférente
coffret / bornes IP50 / IP20
en service -25...+65 °C
stockage -40...+85 °C
rail DIN (EN 50022)
Montage
Taille des câbles
câble souple fin terminé par une ferrule
2 x 2.5 mm2 (2 x 14 AWG)
Normes
Norme produit
Directive CEM
IEC 255-6, EN 60255-6
2006/95/EC
2004/108/EC, 91/263/EEC, 92/31/EEC, 93/68/EEC, 93/67/EEC
EN 61000-6-2, EN 61000-6-4
IEC/EN 61000-4-2 Niveau 3 (6 kV / 8 kV)
IEC/EN 61000-4-3
IEC/EN 61000-4-4
IEC 1000-4-5, EN 61000-4-5
IEC 1000-4-6, EN 61000-4-6
Niveau 3 (10 V/m)
Niveau 4 (2 kV L-L)
Niveau 3 (10 V)
5g
10 g
Isolement
Calibre (HD 625.1 S1, VDE 0110, IEC 664-1, IEC 60255-5)
Tension d'isolement assignée entre les circuits d'alimentation, de mesure et de sortie 250 V, 400 V, 500 V en fonction de la version
Tension assignée de tenue aux chocs entre tous les circuits isolés
4 kV / 1.2 - 50 μs
2.5 kV, 50 Hz, 1 mn
3
III
(1) Principe du circuit ouvert :
Principe du circuit fermé :
Le relais de sortie est mis sous tension si la valeur mesurée dépasse/chute en dessous du seuil réglé.
Le relais de sortie est mis hors tension si la valeur mesurée dépasse/chute en dessous du seuil réglé.
Relais de protection de moteur à thermistance
Présentation, tableau de sélection
2/202
CM-MSE, CM-MSS
2/203
CM-MSS, CM-MSN
2/205
2/206
Relais de protection thermique moteur - CM-MSE, CM-MSS, CM-MSN
Présentation, tableau de sélection
Principe de fonctionnement et domaines d'application des relais de protection thermique moteur
RG = R1 + R2 + RN ≤ 1.5 kΩ.
En conditions de fonctionnement normales, la résistance est inférieure
au seuil de réponse. Si une seule résistance CTP présente un échauffement excessif, le relais de sortie est mis hors tension.
Si la fonction de réarmement automatique est configurée, le relais de
sortie est remis sous tension automatiquement après avoir refroidi.
Les appareils configurés pour un réarmement manuel (bouton poussoir frontal) ou à distance doivent être commandés via l'entrée de
commande au signal correspondant.
La gamme de relais de protection thermique moteur CM est utilisée
pour contrôler les moteurs équipés de sondes de température CTP. Les
sondes de température CTP sont incorporées dans les enroulements
des moteurs pour mesurer l'échauffement des moteurs. Cela permet le
contrôle et l'évaluation directs des conditions de fonctionnement suivantes :
■ démarrage difficile
■ fréquence de commutation accrue
■ fonctionnement monophasé
■ température ambiante élevée
■ refroidissement insuffisant
■ coupure
■ déséquilibre
Autres applications :
Contrôle de la température des équipements dotés de sondes CTP,
tels que
■ les roulements des machines ;
■ les ventilateurs à air chaud ;
■ les installations à huile ;
■ les installations à air ;
■ les installations de chauffage, etc.
Le relais est indépendant du courant moteur assigné, de la classe d'isolement et de la méthode de démarrage.
Les sondes CTP sont branchées en série aux bornes Ta et Tb (ou Ta
et Tbx sans détection de court-circuit). Le nombre de sondes CTP
possibles par circuit de mesure est limité à la somme des résistances
individuelles de chaque sonde CTP.
Caractéristiques de la résistance
pour une sonde de température unique selon DIN 44 081.
NAT = Température de réponse assignée
Présentation des produits : Relais de protection thermique moteur
Type
CM-MSE
Fonction
Plage de mesure
Nombre de capteurs
1
Surveillance
•
de rupture de fils
Détection
de court-circuit
Mémorisation de
défaut non volatile
Fonctionnement / Réarmement
Réarmement
•
automatique
Réarmement manuel
Bouton test
Contacts de sortie
Principe de
fonctionnement
Nombre / type
1 inverseur
CM-MSS (1)
CM-MSS (2)
CM-MSS (3)
CM-MSS (4)
CM-MSS (5)
CM-MSS (6)
CM-MSS (7)
CM-MSN
1
1
1
1
1
2
3
6
•
•
•
•
•
•
•
•
-
-
• (1)
•
•
•
•
•
-
-
-
• (2)
• (2)
-
• (2)
• (2)
•
•
•
• (2)
• (2)
• (2)
• (2)
• (2)
-
•
•
-
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
2 inverseurs
1 inverseur par
capteur
1 contact N.O.
+ 1 contact NF
évaluation
accumulative
1 contact N.O.
+ 1 contact NF
évaluation
accumulative
1 contact
normalement
ouvert
Largeur du boîtier
Tensions d'alimentation et réf. commerciales
24 V AC
1SVR550805R9300
24 V AC/DC
1SVR430800R9100
110-130 V AC
1SVR550800R9300
220-240 V AC
1SVR550801R9300
1SVR430801R1100
380-440 V AC
24-240 V AC/DC
2 inverseurs
1SVR430811R9300
1SVR430810R9300
1SVR430811R0300
1SVR430811R1300
1 contact
normalement
ouvert
+1 contact
normalement
fermé
22.5 mm
2 inverseurs
45 mm
1SVR430710R9300
1SVR430711R0300
1SVR430711R1300
1SVR430711R2300
1SVR430720R0400
1SVR430720R0300
1SVR430710R0200
1SVR430720R0500
(1) configurable par les bornes
(2) Réarmement automatique sans mémorisation non volatile de défaut configurable par l'interconnexion permanente des bornes de raccordement S1-T2 ou S1/X1-S2/X2
1SVR450025R0100
Relais de protection thermique moteur - CM-MSE, CM-MSS
CM-MSE
■
■
■
■
■
Réarmement automatique
Connexion de plusieurs sondes
(6 sondes max. branchées en série)
Contrôle des bilames
1 contact N.O. ou "à fermeture"
Excellent rapport coût / performances
Type
CM-MSE
CM-MSE
24 V AC
110-130 V AC
220-240 V AC
A1-A2
Réf. Commerciale
1SVR550805R9300
1SVR550800R9300
1SVR550801R9300
T1-T2
Capteur
13-14
fermé
Article
255080593
255080093
255080193
Colis.
Masse
(pièce)
(1 pce)
1
1
1
kg
0.11
0.11
0.11
CM-MSS (1), 1 inverseur avec
réarmement automatique
■
■
■
■
■
CM-MSS (1), 1 inverseur avec
réarmement automatique
Réarmement automatique
Connexion de plusieurs sondes
Contrôle des bilames
1 inverseur
Type
CM-MSS (1)
24 V AC/DC (1)
220-240 V AC
A1-A2
Réf. Commerciale
1SVR430800R9100
1SVR430801R1100
T1-T2
Capteur
11-12/14
fermé
Article
243080091
243080111
Colis.
Masse
(pièce)
(1 pce)
1
1
kg
0.15
0.15
CM-MSS (2), 2 inverseurs avec
bouton de réarmement
■
■
■
■
CM-MSS (2), 2 inverseurs
avec bouton de réarmement
■
La mémorisation de défaut peut être
désactivée
2 inverseurs
Type
CM-MSS (2)
24 V AC/DC (1)
24 V AC
110-130 V AC
220-240 V AC
X1
X1
Réf. Commerciale
1SVR430810R9300
1SVR430811R9300
1SVR430811R0300
1SVR430811R1300
A1-A2
T2
T1-T2
Capteur
T2
S1-T2
X1-T2
cavalier = pas de m
morisation
11-12/14
Contacts de sortie -
21-22/24
Article
243081093
243081193
243081103
243081113
T1
L1 L2 L3
M
3
S1
Colis.
Masse
(pièce)
(1 pce)
1
1
1
1
kg
0.15
0.15
0.15
0.15
CM-MSS (3), 2 inverseurs avec bouton de réarmement et contrôle de court-circuit
configurable
■
■
■
■
CM-MSS (3), 2 inverseurs
avec contrôle de court-circuit
configurable
➀ F : LED rouge déclenchement de défaut
➁ U : LED verte tension d'alimentation
➂ Étiquette repère
➃ Bouton de réarmement
■
■
■
Mémorisation de défaut effaçable
Contrôle de court-circuit du capteur
configurable
2 inverseurs
Homologué ATEX
II (2) G, PTB 02 ATEX 3080
Type
CM-MSS (3)
24 V AC/DC (1)
110-130 V AC
220-240 V AC
380-440 V AC
Réf. Commerciale
1SVR430710R9300
1SVR430711R0300
1SVR430711R1300
1SVR430711R2300
A1-A2
S1-T2
réarmement à distance =
pas de mémorisation
T1-T2x
circuit de mesure sans
contrôle de court-circuit
T1-T2
circuit de mesure avec
contrôle de court-circuit
11-12/14
Contacts de sortie
21-22/24
Article
243071093
243071103
243071113
243071123
Colis.
Masse
(pièce)
(1 pce)
1
1
1
1
kg
0.15
0.15
0.15
0.15
(1) non isolé électriquement
Relais de protection thermique moteur - CM-MSS
CM-MSS (4) + (5), 1 voie
■
■
■
CM-MSS (4), 1 voie, 1 contact
normalement fermé,
■
■
■
■
■
■
Contrôle de court-circuit de la sonde
Large plage de tension d'alimentation :
24-240 V AC/DC
Choix de la mémorisation non volatile
en cas de défaut
Bouton de réarmement et test
Réarmement automatique configurable
Contacts de sortie :
1 contact NF et 1 contact N.O. ou
2 inverseurs
CM-MSS (4) : Homologué ATEX
II (2) G, PTB 02 ATEX 3080
Schéma de raccordement CM-MSS (4), 1 voie,
1 contact NF, 1 contact N.O.
A1
T2
T1 A1
T1
13
21
S1
T2 A2
S1
21
14 22
13
22
S1/X1
S2/X2
21
T2
11
21
ϑ
13-14
Contacts de sortie
-21-22
cavalier = pas de
mémorisation
S1/X1
22
A1-A2
T1-T2
Capteur
12
24
T1
L1 L2 L3
Contacts de sortie
S2/X2
Article
Colis.
Masse
(pièce)
(1 pce)
CM-MSS (5), 1 voie, 2 inverseurs
➀ Bouton de réarmement / test
➁ F : LED rouge déclenchement de défaut
➂ U : LED verte -
T2
-21-22/24 Principe du circuit fermé
14
A2
Réf. Commerciale
S1/X1
S1/X1-S2/X2 Réarmement
11-12/14
T2 A2 12 14 22 24
Capteur
S1-T2
14
A2
11
T1
T1 A1
Type
T1-T2
Schéma de raccordement CM-MSS
(5), 1 voie, 2 inverseurs
A1
S2/X2
A1-A2
CM-MSS (4) 1 voie
24-240 V AC/DC
fermé, 1 contact normalement ouvert
1SVR430720R0400
243072004
1
kg
0.15
CM-MSS (5) 1 voie
2 inverseurs
1SVR430720R0300
243072003
1
0.15
24-240 V AC/DC
CM-MSS (6), 2 voies, évaluation simple
■
■
■
■
■
■
■
CM-MSS (6), 2 voies
■
Contrôle de court-circuit des capteurs
24-240 V AC/DC
2 sondes séparées pour contrôler deux
moteurs ou un moteur avec
2 sondes (préavertissement et mise
hors tension définitive)
Contacts de sortie : 2 x 1 inverseur
Homologué ATEX
II (2) G, PTB 02 ATEX 3080
A1-A2
11-12/14, Contacts de sortie 21-22/24 Principe du circuit fermé
1T1-T2
Capteur
2T1-T2
S1-T2 interconnectées
= pas de mémorisation
➁ et ➂
➃
F1-F2 : LED rouge déclenchement de défaut
1à2
U : LED verte tension d'alimentation
➄ Étiquette repère
Type
CM-MSS (6)
24-240 V AC/DC
Réf. Commerciale
1SVR430710R0200
Article
243071002
Colis.
Masse
(pièce)
(1 pce)
1
kg
0.15
Relais de protection thermique moteur - CM-MSS, CM-MSN
CM-MSS (7), 3 capteurs, évaluation accumulative (1)
■
■
■
■
■
■
■
■
■
CM-MSS (7), 3 capteurs
➁à➃
➄
➅
1à3
Étiquette repère
Contrôle de court-circuit des sondes
Large plage de tension d'alimentation
24-240 V AC/DC
Mémorisation non volatile configurable
Contacts de sortie : 1 contact normalement fermé + 1 contact normalement
ouvert
Homologué ATEX
II (2) G, PTB 02 ATEX 3080
Type
CM-MSS (7)
24-240 V AC/DC
1T1-T2
A1-A2
2T1-T2
3T1-T2
13-14
21-22
Contacts de sortie Principe du circuit fermé
S1-T2
Réf. Commerciale
Article
1SVR430720R0500
243072005
Capteurs
interconnecté = pas de mémorisation
Colis.
Masse
(pièce)
(1 pce)
1
kg
0.15
CM-MSN, 6 capteurs, évaluation accumulative (1)
■
■
■
■
■
■
■
■
■
Contrôle de court-circuit de la sonde
24-240 V AC/DC
Mémorisation non volatile configurable
Contacts de sortie : 1 contact
NF + 1 contact N.O.
Homologué ATEX
II (2) G, PTB 02 ATEX 3080
A1-A2
13-14
21-22
1T1...6T1-T2 Capteurs
S1-T2
Réarmement à distance,
cavalier = pas de mémorisation
CM-MSN, 6 capteurs
➁à➆
➇
➈
F1 à F6
Étiquette repère
Type
CM-MSN
24-240 V AC/DC
Réf. Commerciale
1SVR450025R0100
Article
245002501
Colis.
Masse
(pièce)
(1 pce)
1
kg
0.23
(1) évaluation accumulative = si une entrée dépasse le seuil, le relais de sortie se déclenchera
Type
Circuit d'entrée
CM-MSE
Tension d'alimentation consommation électrique
A1-A2
A1-A2
A1-A2
A1-A2
A1-A2
A1-A2
CM-MSN
24 V AC
24 V AC/DC
110-130 V AC
220-240 V AC
380-440 V AC
24-240 V AC/DC
environ 1.5 VA
environ 1.1 VA / 0.6 W
environ 1.5 VA
environ 1.5 VA
environ 1.7 VA
environ 1.4-1.7 W / environ 3.5-5.7 VA
-15 % ... +10 %
AC : 50-60 Hz, 24-240 V ; versions AC/DC : 15-400 Hz
100 %
Temps de service
Circuit de mesure
CM-MSS
T1-T2
Nombre de sondes
1
Contrôle de court-circuit
Mémorisation de défaut non volatile
Fonction test
-
T1-T2/T2x, 1T1...6T1-T2
1T1...6T1-T2
contrôle de la température au moyen de sondes CTP
1, 2 ou 3 (voir références de
6
commande)
oui
configurable
oui
Capteur
Seuil de température (le relais se met hors tension)
2.7-3.7 kΩ
Hystérésis de température (le relais se met sous tension)
1.7-2.3 kΩ
CM-MSS (1+2) : 3050±550 Ω
CM-MSS (3-7) : 3.6 kΩ ±5 %
CM-MSS (1+2) : 1900±400 Ω
CM-MSS (3-7) : 1.6 kΩ ±5 %
< 20 Ω
> 40 Ω
≤1.5 kΩ
2 x 100 m à 0.75 mm2, 2 x 400 m à 2.5 mm2
Seuil de court-circuit (le relais se met hors tension)
Hystérésis de court-circuit (le relais se met sous tension)
Résistance totale maximum des sondes branchées en série (état froid)
Longueur maximale du câble de la sonde pour la détection de
court-circuit
Temps de réponse
3.6 kΩ ±5 %
1.6 kΩ ±5 %
< 100 ms
Circuit de commande pour la fonction de mémorisation et d'hystérésis
Tension maximum à circuit ouvert
Longueur maximale du câble
Indication de défaut
S1-T2 ou S1/X1-S2/X2
U : LED verte
F : LED rouge
Circuits de sortie
-
environ 25 V, 24-240 V ; versions AC/DC : 5.5 V
≤ 50 m, 100-200 m si blindé
-
V : tension d'alimentation de commande appliquée
V : relais de sortie hors tension
13-14
Type de sortie
11-12/14, 21-22/24,
13-14, 21-22
13-14, 21-22
Tension assignée
(VDE 0110, IEC 664-1, IEC 60947-1)
Courant de commutation assigné AC12 (résistif)
230 V
(IEC 60947-5-1)
AC15 (inductif)
230 V
DC12 (résistif)
24 V
DC13 (inductif)
24 V
Protection contre les courts-circuits
calibre maximal des fusibles
CM-MSS (1) : 1 inverseur
CM-MSS (2.3,5) : 2 inverseurs
ouvert + 1 contact normalement
CM-MSS (4, 7) : 1 contact norfermé
malement ouvert + 1 contact
normalement fermé
CM-MSS (6) : 2 x 1 inverseur
principe du circuit fermé (le relais de sortie se met hors tension si la valeur mesurée dépasse/chute en
dessous du seuil réglé)
AgCdO
CM-MSS (1+2+6) : AgCdO
AgNi
CM-MSS (3+4+5+7) : AgNi
250 V
250 V
4A
3A
4A
2 A (1.5 A - contact normalement fermé (1))
30 (10 (1)) x 106 cycles de commutation
10 A action rapide
4 A (10 A (1)) action rapide
10 A action rapide
10 A action rapide
10 A action rapide
Poids
Position de montage
22.5 x 78 x 78.5 mm
(0.89 x 3.07 x 3.09 in)
environ 0.11 kg (0.24 lb)
boîtier / bornes
en service
stockage
Montage
22.5 x 78 x 100 mm
(0.89 x 3.07 x 3.94 in)
indifférente
IP50 / IP20
-20...+60 °C
-40...+85 °C
rail DIN (EN 50022)
45 x 78 x 100 mm
(1.77 x 3.07 x 3.94 in)
-25...+65 °C
Section des câbles
2 x 1.5 mm2 (2 x 16 AWG)
2 x 2.5 mm2 (2 x 14 AWG)
Type
Normes
Norme produit
Directive CEM
IEC/EN 61000-4-2
IEC/EN
61000-4-3
IEC/EN 61000-4-4
décharges impulsionnelles (surtension) IEC 1000-4-5, EN 61000-4-5
IEC 1000-4-6, EN 61000-4-6
Résistance aux vibrations (IEC 68-2-6)
CM-MSE
CM-MSS
CM-MSN
IEC 255-6, EN 60255-6
2006/95/EC
2004/108/EC, 91/263/EEC, 92/31/EEC, 93/68/EEC, 93/67/EEC
EN 61000-6-2, EN 61000-6-4
Niveau 3 (10 V / m)
6g
10 g
Niveau 3/4 (1/2 kV)
Niveau 3 (10 V)
4g
6g
5g
10 g
Isolement
Tension assignée entre les circuits d'alimentation, de mesure et de
sortie
Tension assignée de tenue aux chocs entre tous les circuits isolés
Degré de pollution
250 V
4 kV / 1.2 - 50 μs
2.5 kV, 50 Hz, 1 mn.
3
III
eMedia
eMedia
eMedia
eMedia
APPS
1SNA...
FILES
PDF
2D
PDF
APP
FILE
3D
www.web-emedia.com
Je me connecte
Contrôleurs de température
pour sondes PT100, PT1000, KTY83, KTY84 et CTN
2/210
Description fonctionnelle et schémas
2/212
Schémas de connexion, connexion des sondes
de température à résistance
2/213
2/214
Relais de contrôle de la température analogiques - CM-TCS
Relais de contrôle de la température multifonction
Les relais de contrôle de la température CM-TCS peuvent être utilisés pour mesurer la température dans des
milieux solides, liquides et gazeux.
➀
➁
➂
➃
➄
➅
CM-TCS
Caractéristiques principales
■
■
■
■
➀ Réglage de l'hystérésis de la
■
valeur de seuil 1
➁ Réglage de la valeur de seuil 1
➂ Indication de fonctionnement
par LED
U: LED verte - Indication de
la tension d'alimentation de
commande
t: LED rouge - Message de
défaut, état entrée de mesure
R: LED jaune - Indication de
l'état des relais de sortie
➃ Réglage de l'hystérésis de la
■
Relais de contrôle de Température pour la mesure
avec sonde PT100 (2- ou 3-fils)
Fonctionnalités configurables :
T °C excessive,
T °C insuffisante
Contrôle de T °C à fenêtre
3 plages de mesure : -50...+50 °C, 0...+100 °C,
0...+200 °C
3 LEDs pour indication de statut
Alimentation auxiliaire : 24 V AC/DC ou
24-240 V AC/DC
Toutes les configurations se font en façade par vis
de sélection et "DIP-Switches"
■
■
■
■
■
■
■
■
Une ou 2 valeurs de seuil (pré-alarme et alarme de
déclenchement)
Réglage des seuils avec précision (lecture directe)
Hystérésis paramétrable de 2 à 20 % de la valeur
de seuil paramétrée
1 x 2 c/o ou 2 x 1 c/o contacts de sorties (configurable via DIP-Switches)
Fonctionnement en logique Positive ou Négative
(configurable via DIP-Switches)
Détection des continuités de ligne et courts-circuits
Température de fonctionnement -40…+60 °C
Boitier 22.5 mm
Dans le cas ou le CM-TCS est alimenté et que la valeur mesurée est correcte, c'est-à-dire entre les 2 valeurs de
seuils (1 et 2) préalablement réglées les relais de sortie restent désactivés (en logique positive).
La température est obtenue par la sonde insérée dans le milieu, analysée par le relais et contrôlée pour déterminer si elle appartient à une plage de fonctionnement (fonction de contrôle de plage) ou si elle est passée au
dessous ou au dessus d'un seuil.
valeur de seuil 2
➄ Réglage de la valeur de seuil 2
➅ Étiquette repère
Lorsque la température atteint le seuil réglé, le relais de sortie K1 change d'état. Dans les dispositifs à 2 seuils 1
et 2, le relais de sortie K2 réagit de la même façon si le second seuil est atteint.
Les relais retrouvent immédiatement leur état de commutation d'origine si la température atteint la valeur d'hystérésis réglée.
Tous les états de fonctionnement sont signalés par des LED en face avant du produit.
Type
Tension
d'alimentation
Réf. Commerciale
24-240 V AC/DC
24-240 V AC/DC
24-240 V AC/DC
24 V AC/DC
24 V AC/DC
24 V AC/DC
1SVR730740R0100
1SVR730740R0200
1SVR730740R0300
1SVR730740R9100
1SVR730740R9200
1SVR730740R9300
Article
Plage
de mesure
Colis.
Masse
(pièce)
(1 pce)
-50…+50 °C
0…+100 °C
0…+200 °C
-50…+50 °C
0…+100 °C
0…+200 °C
1
1
1
1
1
1
kg
CM-TCS.11S
CM-TCS.12S
CM-TCS.13S
CM-TCS.21S
CM-TCS.22S
CM-TCS.23S
273074001
273074002
273074003
273074091
273074092
273074093
1SVR730... par 1SVR740...
0.127
0.127
0.127
0.141
0.141
0.141
Relais de contrôle de la température numériques - C512 et C513
Produits de déclenchement numériques : C512 et C513
■
■
C512, C513
■
■
■
■
■
■
■
■
■
■
■
■
Choix de la fonction de mémorisation via
le signal externe (Y1-Y2)
Mémorisation non volatile du paramétrage
1 contact normalement ouvert (pour la détection
de rupture de fils et de court-circuit)
et 2 inverseurs
Affichage numérique multifonctionnel
Choix entre le principe de circuit ouvert ou fermé
Coffret de 45 mm de largeur avec 24 bornes
C512
■
➀ Affichage
➁ Bouton de réglage
➂ Commutateur de sélection
Types de sondes réglables : PT100, PT1000,
KTY83, KTY84, NTC-B57227-K333-A1
Principe de mesure pour les sondes à 2 et 3 fils
Isolement électrique (sauf pour les appareils
24 V AC/DC)
Fonction réglable de contrôle de surtempérature,
de sous-température ou de contrôle de plage
2 seuils
Hystérésis pour les deux seuils (1-99 kelvin)
La temporisation réglable de 0 à 999 s concerne
les deux seuils
Contrôleur de température pour 1 capteur
Type
Tension
d'alimentation
Réf. Commerciale
Article
Plage
de mesure
Colis.
Masse
(pièce)
(1 pce)
de menu
➃ LED 1 :
valeur seuil 1
➄ LED 2 :
kg
Fonction de contrôle : surtempérature et sous-température, fonction de contrôle de plage
C512-24
24 V AC/DC241SAR700100R0005
140774
-50...+500 °C *)
1
0.32
C512-W
240 V AC/DC
1SAR700100R0010
140775
-50...+500 °C *)
1
0.33
valeur seuil 1
➅ LED Prêt :
produit en état de marche
➆ Étiquette repère
C513
■
■
Contrôleur de température pour 1 à 3 capteurs
Dans la version à 3 sondes, l'état de chaque
sonde est signalé si la température dépasse
ou tombe en dessous du seuil.
Type
Tension
d'alimentation
Réf. Commerciale
Ainsi, il est très facile de déterminer laquelle des
sondes connectées a dépassé ou est tombée en
dessous d'une ou des deux valeurs de seuil.
Article
Plage
de mesure
Colis.
Masse
(pièce)
(1 pce)
kg
Fonction de contrôle : surtempérature et sous-température, fonction de contrôle de plage
C513-W
24-240 V AC/DC
1SAR700110R0010
140778
-50...+500 °C *)
1
0.34
Accessoires : marquage sur capot remplaçable pour les appareils numériques
Type
Tension
d'alimentation
Réf. Commerciale
Article
Plage
de mesure
Colis.
Masse
(pièce)
(1 pce)
Allemand
Anglais
Allemand
Anglais
5
5
5
5
kg
C512-D
C512-E
C513-D
C513-E
C512
C512
C513
C513
1SAR700101R0100
1SAR700102R0100
1SAR700111R0100
1SAR700112R0100
140776
140777
140779
140780
*) La plage de mesure dépend du type de sonde utilisé :
PT100 : -50...+500 °C
■
KTY83 : -50...+175 °C
■ PT1000 : -50...+500 °C
■
KTY84 : -40...+300 °C
■ CTN :
+80...+160 °C
■
(Typ Siemens Matsushita B57272-A333-A1 -100 °C : 1.8 kΩ, 25 °C : 32.762 kΩ)
Relais de contrôle de la température - gamme CM-TCS & C51x
Description fonctionnelle et schémas
Panorama
Les relais de contrôle de la température C51x peuvent être utilisés pour
mesurer la température dans des milieux solides, liquides et gazeux.
La température est obtenue par la sonde insérée dans le milieu, évaluée
par le produit et contrôlée pour déterminer si elle appartient à une plage de
fonctionnement (fonction de contrôle de plage) ou si elle a dépassé ou est
tombée en dessous d'un seuil.
Description fonctionnelle
Produits de déclenchement analogiques
Lorsque la température atteint le seuil réglé, le relais de sortie K1 change
d'état de commutation. Dans les produits à 2 seuils, le relais K2 réagit
de la même façon si le second seuil est atteint.
Aucune temporisation ne peut être réglée (t = 0).
Les relais retrouvent immédiatement leur état de commutation d'origine
si la température atteint la valeur d'hystérésis réglée. Lorsque la température atteint le seuil supérieur de υ1, le relais de sortie K1 change
d'état de commutation après le temps réglé t. Le relais retrouve immédiatement son état de commutation d'origine si la température atteint la
valeur d'hystérésis réglée.
K2 réagit de la même façon à la valeur de seuil inférieure de υ2. Lorsque
la température atteint le seuil réglé de υ1, le relais de sortie K1 change
d'état de commutation une fois le temps réglé t écoulé. (K2 réagit de la
même façon à υ2).
Les relais retrouvent leur état d'origine si la température tombe en dessous de la valeur d'hystérésis réglée et la connexion Y1-Y2 est interrompue pour une courte durée.
Produits de déclenchement numériques
Lorsque la température atteint le seuil réglé de υ1, le relais de sortie K1
change d'état de commutation une fois le temps réglé t écoulé (K2 réagit de la même façon pour υ2).
La famille est composée de produits réglables analogiques à un ou deux
seuils et de produits numériques qui constituent une bonne alternative, surtout dans la plage inférieure.
Le relais de sortie s'active ou se désactive en atteignant les seuils, en fonction de la fonctionnalité configurée (choix du principe de circuit ouvert ou
fermé).
Surtempérature
1
1
2
2
Us
Us
t
K1
K1
t
t
K2
K2
t
t
t
Sous-température
1
1
2
2
Us
Us
t
K1
K1
t
t
K2
K2
t
t
t
Contrôle de plage (seulement dans les produits numériques)
1
1
2
2
Us
Us
t
Courbes types des sondes à résistance
K1
K1
t
K2
t
t
K2
t
t
Résistance en q
5000
Principe fonctionnel avec fonction de mémorisation
NTC
utilisant la surtempérature avec le principe de circuit fermé comme
exemple
4000
3000
KTY83
PT1000
KTY84
1
2000
2
Us
1000
0
-100
PT100
0
100
200
300
400
500
Température en °C
limite absolue
Y1-Y2
K1
K2
t
t
t
.............
hystérésis
Schémas de connexion, connexion des sondes de température à résistance
Schémas de connexion
A1
T3
11
T2
T1 T2 T3
CM-TCS
21
11
Y1 Y2
Y1 Y2
A1
Memory
A1-A2
T1
21
11-12/14 Contacts de sortie R1
22-22/24 Contacts de sortie R2
T1-T3
Connexion des sondes PT100
K1
15
K2
18
16
25
K3
28
26
33
1
T1
T2
T3
2
Ready
34
A1
Memory
1T1
1T2
1T3
2T1
2T2
2T3
3T1
3T2
3T3
A1-A2
A1 A2 12 14 22 24
24
22
14
12
K2
18
16
25
K3
28
26
33
2
Ready
34
A2
C513
15-16/18 Contacts de sortie
25-26/28
33-34
T1-T3
Connexion des sondes
Y1-Y2
Connexion pour pont
de mémorisation
A2
15
1
A2
C512
K1
A1-A2
15-16/18
25-26/28
33-34
1T1-1T3
2T1-2T3
3T1-3T3
Y1-Y2
Contacts de sortie
Connexion des sondes 1
Connexion pour pont de
mémorisation
Connexion des sondes de température à résistance
mesure à 2 fils
mesure à 3 fils
Lorsque des sondes de température à 2 fils sont utilisées, la résistance
des sondes et la résistance des fils sont additionnées.
Les erreurs systématiques qui en résultent doivent être prises en compte
lors du réglage du produit de déclenchement.
Un cavalier doit être connecté entre
les bornes T2 et T3.
Le tableau suivant peut aider pour
les sondes PT100 à déterminer les
erreurs de température causées par
la longueur de ligne.
Pour limiter l'influence de la résistance des fils, on utilise généralement
une connexion à trois fils.
Au moyen d'un fil supplémentaire, deux circuits de mesure sont créés.
L'un de ces deux circuits sert de
référence. Ainsi, le produit de déclenchement peut calculer et automatiquement prendre en compte la
résistance des fils.
ATTENTION !
Lorsque des sondes à résistance
sont utilisées avec une connexion
à deux fils, un pont doit être inséré
entre les bornes T2 et T3.
Erreur causée par la ligne
L'erreur résultant de la résistance de la ligne s'élève à environ 2.5 kelvin/
ohm. Si la résistance de la ligne est inconnue et qu'il est impossible de la
mesurer, l'erreur causée par la ligne peut être estimée à l'aide du tableau
suivant.
Erreur de température
(en fonction de la longueur de ligne et de la section de conducteur pour
les sondes PT100 à une température ambiante de 20 °C, en K)
Longueur de
ligne en m
0
10
25
50
75
100
200
500
Section du câble mm2
0.50
0.75
1
1.5
0.0
1.8
4.5
9.0
13.6
18.1
36.3
91.6
0.0
1.2
3.0
6.0
9.0
12.1
24.2
60.8
0.0
0.9
2.3
4.5
6.8
9.0
18.1
45.5
0.0
0.6
1.5
3.0
4.5
6.0
12.1
30.2
Type
CM-TCS.11/12/13
CM-TCS.21/22/23
24-240 V AC/DC
2.9 VA
0.8 VA
24 V AC/DC
n/c
n/c
C512
C513
Circuit d'entrée
A1-A2
230 V AC
24 V DC
24-240 V AC/DC
< 7 VA
<4W
-15...+10 %
AC
13.5-440 Hz
50/60 Hz
Capteur
Type de sonde
Connexion à 3 fils
PT100
PT100, PT1000, KTY83, KTY84, CTN
oui (connexion à 2 fils de sondes avec bornes T2 et T3 pontées)
Circuit de mesure
Précision de réglage à
Ta = 20 °C (T20)
Erreur maximum dans les limites de la plage de température
Temps de réponse
Réglages d'hystérésis
typ. < ± 5 % de la valeur de pleine échelle
< ±2 K ± 1 chiffre
<2%
0.05 °C/°C d'écart par rapport à T20
2-20 % de la valeur de pleine échelle
500 ms
1-99 kelvin
Circuit de sortie
Type de sortie
Courant assigné
d'emploi
(IEC 60947-1-5)
2 x 1 ou 1 x 2 contacts inverseurs (configurable)
Durée de vie électrique (AC15 à 3 A)
Protection contre les courts-circuits, calibre max. des
fusibles
2 inverseurs + 1 contact
normalement ouvert
2 inverseurs + 1 contact normalement ouvert
4A
3A
3A
4A
1A
2A
0.1 A
4 A, classe de fonctionnement gL/gG
Couple de serrage
Position de montage
22.5 x 78 x 100 mm (0.89 x 3.07 x 3.94 in)
0.6-0.8 Nm
45 x 105.9 x 86 mm (1.77 x 4.17 x 3.39 in)
0.8-1.2 Nm
indifférente
coffret / bornes
en service
stockage
IP 50 / IP 20
-40...+60 °C
-40...+85 °C
IP 40 / IP 20
-25...+60 °C
-40...+80 °C
Montage
rail DIN (EN 50022)
Section des câbles
rigide
câble torsadé fin terminé par une ferrule
2 x 0.5-4mm² (2 x 20-12 AWG)
2 x 0.75-2.5mm² (2 x 18-14 AWG)
1 x 4 mm2 (1 x 12 AWG), 2 x 2.5 mm2 (2 x 14 AWG)
1 x 2.5 mm2 (1 x 14 AWG), 2 x 1.5 mm2 (2 x 16 AWG)
Normes
Conditions environnementales
Compatibilité
électromagnétique
Tenue aux chocs (IEC 68-2-27)
IEC 60721-3-3
IEC 60947-5-1, VDE 0660
EN 61000-6-2
EN 61000-6-4
5-26 Hz / 0.75 mm
15 g / 11 ms
Isolement
Tension assignée d'isolement
Degré de pollution
300 V AC
3
Relais de contrôle de niveau et commande
CM-ENE MIN, CM-ENE MAX
2/ 216
CM-ENS
2/ 217
CM-ENS UP/DOWN
2/ 218
CM-ENN
2/ 219
CM-ENN UP/DOWN
2/ 220
Accessoires, électrodes
2/221
2/222
Relais de contrôle de niveau - CM-ENE MIN, CM-ENE MAX
Les relais de contrôle de niveau CM-ENE MIN et CM-ENE MAX sont utilisés pour contrôler les niveaux de
liquides conducteurs, par exemple, dans les systèmes de commande de pompage pour protéger contre la
marche à sec ou les débordements.
Le principe de mesure est basé sur le changement de résistance survenant lorsque les électrodes unipolaires
s'humidifient. Les électrodes unipolaires (voir également le chapitre Accessoires) sont connectées aux bornes
C et MIN ou MAX.Si la tension d'alimentation est appliquée à A1-A2 et si les électrodes sont mouillées, le relais de sortie du CM-ENE MIN se met sous tension et le relais de sortie du CM-ENE MAX se met hors tension.
Le relais de sortie du CM-ENE MIN se met hors tension lorsque les électrodes sont sèches. Le relais de sortie
du CM-ENE MAX se met sous tension lorsque les électrodes sont sèches.
Schéma de raccordement CM-ENE MIN
Diagramme fonctionnel CM-ENE MIN
CM-ENE MIN
MIN
C
A1-A2
C
Électrode de terre
MIN
Niveau minimum
13-14
A1-A2
13-14
Diagramme fonctionnel CM-ENE MAX
Schéma de raccordement CM-ENE MAX
MIN
C
A1-A2
C
Électrode de terre
MAX
Niveau maximum
13-14
A1-A2
13-14
CM-ENE MAX
Si un réservoir métallique est utilisé, l'électrode de terre C n'est pas nécessaire. Dans ce cas, le câble peut être
connecté directement à la surface métallique du réservoir.
➀ R : LED jaune état du relais
Exemples d'application
CM-ENE MIN
■
■
■
■
■
■
■
Contrôle des systèmes de
pompage protégeant contre
la marche à sec (ENE MIN)
et les débordements (ENE
MAX)
Connexion de 2 électrodes
possible à C et MIN/MAX
Rapport coût / performances
optimal
ouvert :
pour CM-ENE MIN
pour CM-ENE MAX
Convient pour
eau de source
eau potable
eau de mer
eaux d'égout
Type
CM-ENE MIN
CM-ENE MAX
CM-ENE MAX
acides, bases
engrais liquides
lait, bière, café
alcool non concentré
...
24 V AC
110-130 V AC
220-240 V AC
24 V AC
110-130 V AC
220-240 V AC
CM-ENE MIN et CM-ENE MAX
Ne convient pas pour
eau chimiquement pure
combustible
huiles
zones explosives (gaz liquide)
Réf. Commerciale
1SVR550855R9500
1SVR550850R9500
1SVR550851R9500
1SVR550855R9400
1SVR550850R9400
1SVR550851R9400
Article
255085595
255085095
255085195
255085594
255085094
255085194
éthylène glycol
alcool concentré
paraffine
laques
...
Colis.
Masse
(pièce)
(1 pce)
1
1
1
1
1
1
kg
0.15
0.15
0.15
0.15
0.15
0.15
Relais de contrôle de niveau - CM-ENS
Le CM-ENS contrôle les niveaux de liquides conducteurs et est utilisé notamment pour le contrôle de niveau
dans les systèmes de pompage. Il peut être utilisé pour remplir ou vider des réservoirs par exemple.
Il convient également pour le contrôle de la conductivité des liquides. Le principe de mesure est basé sur le
changement de résistance détecté par les électrodes unipolaires. Une fois la tension d'alimentation appliquée
aux bornes A1 et A2, le relais de sortie se met hors tension. Les sondes doivent être connectées à C, MAX,
MIN.
Le relais de sortie se met sous tension si le liquide dépasse le niveau maximum (C et MAX mouillées) et hors
tension si le niveau de liquide est inférieur au niveau minimum (MAX et MIN sèches).
En fonction du circuit de mesure, il y aura une temporisation de réponse d'environ 250 ms à une sensibilité
maximum. Différents niveaux dans un réservoir peuvent être contrôlés par 5 CM-ENS au maximum sans générer d'interférences entre eux.
Diagramme fonctionnel CM-ENS
CM-ENS
Lorsqu'un réservoir
métallique est utilisé,
l'électrode C n'est pas
nécessaire. Dans ce
cas, le câble peut être
connecté directement à
la surface métallique du
réservoir.
➀ "Sens." - potentiomètre de
sensibilité pour le réglage
de la sensibilité de réponse
➁ R : LED jaune état du relais
➂ U : LED verte -
Max.
Min.
C
A1-A2
11-14
11-12
CM-ENS
vidange
remplissage
A1-A2
C
Électrode de terre
MAX
Niveau maximum
MIN
Niveau minimum
11(15)-12(16)/14(18)
■
■
■
■
■
■
■
■
Surveillance et régulation de
niveaux de liquide (lors du
remplissage ou de la vidange
de liquides dans des réservoirs)
Surveillance et régulation
de rapports de mélange
(conductivité des liquides)
Sensibilité de réponse
réglable 5-100 kΩ
4 versions de tensions d'alimentation 24-415 V AC
Version avec isolement sûr
selon VDE 0160
Possibilité d'association en
cascade
1 inverseur ou 1 contact normalement ouvert et 1 contact
normalement fermé
Association en cascade
Redondance
Les entrées des électrodes
peuvent être interconnectées selon le besoin, ce qui
garantit le contrôle simple de
différents niveaux de liquide.
Un contrôle de niveau redondant peut être mis en oeuvre
en connectant les électrodes
à deux unités.
Convient pour
eau de source
eau potable
eau de mer
eaux d'égout
Type
Ceci rend l'application beaucoup plus sûre.
acides, bases
engrais liquides
lait, bière, café
...
combustible
huiles
Réf. Commerciale
Article
éthylène glycol
alcool concentré
paraffine
laques
...
Colis.
Masse
(pièce)
(1 pce)
24 V AC
1SVR430851R9100
243085191
1
110-130 V AC
1SVR430851R0100
243085101
1
220-240 V AC
1SVR430851R1100
243085111
1
380-415 V AC
1SVR430851R2100
243085121
1
Version avec isolement de sécurité selon VDE 0160, 1 contact normalement ouvert,
1 contact normalement fermé
CM-ENS
220-240 V AC
1SVR430851R1300
243085113
1
CM-ENS
kg
0.15
0.15
0.15
0.15
0.15
1SVR 430 851 F1200
Relais de contrôle de niveau - CM-ENS UP/DOWN
Le CM-ENS UP/DOWN contrôle les niveaux de liquides conducteurs et d'autres milieux, et est utilisé notamment pour le contrôle de niveau dans les systèmes de pompage.
Le principe de mesure est basé sur le changement de résistance détecté par les électrodes unipolaires.
Les fonctions du relais de sortie de remplissage (UP) ou de vidange (DOWN) peuvent être sélectionnées au
moyen d'un commutateur de sélection frontal.
Si la fonction "UP" est sélectionnée, le relais de sortie se met sous tension jusqu'à ce que l'électrode MAX soit
mouillée.
Puis il se met hors tension et ne se remet sous tension que lorsque l'électrode MIN est sèche.Si la fonction
"DOWN" est sélectionnée, le relais de sortie se met sous tension dès que l'électrode MAX est mouillée. Il reste
sous tension jusqu'à ce que le niveau de liquide redescende en dessous de l'électrode MIN.
Les électrodes peuvent être connectées à plusieurs unités CM-ENS sans générer d'interférences.
CM-ENS UP/DOWN
Diagramme fonctionnel CM-ENS UP/DOWN
➀ "Func." - présélecteur fonction :
"UP" - remplissage
"DOWN" - vidange
Max.
Min.
➁ "Sens." - potentiomètre de
sensibilité pour le réglage de
la sensibilité de réponse
Lorsqu'un réservoir métallique est utilisé, l'électrode
C n'est pas nécessaire.
Dans ce cas, le câble peut
être connecté directement
à la surface métallique du
réservoir.
C
A1-A2
"DOWN"
➂ R : LED jaune -
"UP"
11-14
11-12
11-14
11-12
état du relais
➃ U : LED verte tension d'alimentation
➄ Étiquette repère
CM-ENS UP/DOWN
Contrôle de niveau - remplissage - position
du commutateur "UP"
Contrôle de niveau - vidange position du commutateur "DOWN"
A1
C
11
MAX
C MAX MIN
■
■
■
■
■
niveaux de liquide
Choix de la fonction "remplissage" ou "vidange"
réglable 5-100 kΩ
cascade
1 inverseur
Convient pour
eau de source
eau potable
eau de mer
eaux d'égout
Type
CM-ENS UP/DOWN
11
A1
A2 12 14
14
12
A2
A1-A2
C
Électrode de terre
MAX
Niveau maximum
MIN
Niveau minimum
11-12/14
Contacts de sortie choix entre principe de circuit
ouvert ou fermé
Redondance
d'électrodes. Les entrées
des électrodes peuvent
être interconnectées selon
le besoin, ce qui garantit le
contrôle simple de différents
niveaux de liquide.
■
MIN
Un contrôle de niveau
redondant peut être mis en
oeuvre en connectant les
électrodes à deux unités.
Ceci rend l'application
beaucoup plus sûre.
acides, bases
engrais liquides
lait, bière, café
...
24 V AC
110-130 V AC
220-240 V AC
combustible
huiles
Réf. Commerciale
1SVR430851R9200
1SVR430851R0200
1SVR430851R1200
Article
243085192
243085102
243085112
éthylène glycol
alcool concentré
paraffine
laques
...
Colis.
Masse
(pièce)
(1 pce)
1
1
1
kg
0.15
0.1
0.15
1SVR 450 055 F0000
Relais de contrôle de niveau - CM-ENN
CM-ENN
Le CM-ENN contrôle les niveaux de liquides conducteurs et est utilisé notamment pour contrôler le niveau de
liquide dans les systèmes de commande de pompage comme protection contre la marche à sec des pompes
immergées ou le débordement des réservoirs. Il convient également pour contrôler la conductivité des liquides.
Le principe de mesure est basé sur le changement de résistance détecté par les électrodes unipolaires (mouillées ou sèches).
D'autres sondes ou capteurs peuvent être utilisés, à la place des électrodes, si leur nombre de sorties ont des
valeurs de résistance différentes. Les circuits de mesure, de sortie et d'alimentation sont isolés électriquement
pour la séparation du potentiel et pour éviter les interférences électriques.
Grâce au retard à la mise sous tension et à la retombée intégré, il est possible d'établir des contrôles de niveau dépendants du temps en utilisant seulement deux électrodes (C, MAX). Différents niveaux de liquide dans
un réservoir peuvent être contrôlés par 5 CM-ENN (version AC) au maximum sans générer d'interférences
entre eux.
Diagrammes fonctionnels CM-ENN
Circuit avec 2 électrodes
Circuit avec 3 électrodes
➀ "Function" - présélecteur fonction temps :
retard à la mise sous
tension
retard à la retombée
➁ "Sens.-sector" - présélecteur
MAX
MAX
MIN
MIN C
A1-A2
C
A1-A2
15/18
15/16
15/18
15/16
ou
ou
tA = retard à la mise sous tension, tR = retard à la retombée
zone de mesure
➂ "Sens." - potentiomètre de
Lorsqu'un réservoir métallique est utilisé, l'électrode C n'est pas nécessaire. Dans ce cas, le câble peut être connecté directement à la surface métallique du réservoir.
sensibilité pour le réglage de la
sensibilité de réponse
➃ "Time value" - réglage précis
de la temporisation
➄ R : LED jaune -
Schéma de
raccordement CM-ENN
état du relais
remplissage
➅ U : LED verte -
vidange
■
■
■
■
■
■
■
niveaux de liquide (lors du
remplissage ou de la vidange
de liquides dans des réservoirs)
Surveillance et régulation
de rapports de mélange
(conductivité des liquides)
3 sensibilités de réponse
allant de 250 Ω à 500 kΩ en
une unité
5 versions de tensions
d'alimentation 24 V AC/DC415 V AC
Choix de retard à la mise
sous tension ou à la retombée 0.1-10 s
2 inverseurs
Pour la mise en service, réglez les deux potentiomètres (sensibilité de réponse = R value et retard à la mise sous tension =
time value) au minimum (5) et sélectionnez une plage de résistance adaptée (sector).
Une fois toutes les électrodes mouillées par le liquide à contrôler, réglez le potentiomètre de sensibilité à la valeur maximum
(100) jusqu'à ce que le relais se mette sous tension. Si le relais ne se met pas sous tension, sélectionnez une valeur Ω
supérieure (sector) sur l'appareil et procédez comme précédemment.
Vérifiez ensuite que le relais se met correctement hors tension dès que les électrodes C et MIN ne sont plus mouillées. Des
niveaux de liquide supérieurs à l'électrode de niveau maximum peuvent être obtenus en réglant un retard à la mise sous
tension (TA = 0.1...10 s).
A1-A2
C
Électrode de terre
MIN
Électrode de niveau min.
MAX
Électrode de niveau max.
15-16/18
25-26/28
Des niveaux de liquide inférieurs à l'électrode de niveau minimum peuvent être obtenus en réglant un retard à la retombée
(TR = 0.1...10 s), par exemple, pour vider les réservoirs.
Type
Article
Colis.
Masse
(pièce)
(1 pce)
1
1
1
1
1
kg
0.30
0.30
0.30
0.30
0.30
1SVR450055R0000
1SVR450059R0000
1SVR450050R0000
1SVR450051R0000
1SVR450052R0000
245005500
245005900
245005000
245005100
245005200
Sensibilité de réponse Courant max.
d'électrode
Capacité max.du câble
Longueur max.du câble
250 q -5 kΩ
2.5-50 kΩ
25-500 kΩ
200 nF
20 nF
4 nF
1000 m
100 m
20 m
CM-ENN
24-240 V AC/DC
24 V AC
110-130 V AC
220-240 V AC
380-415 V AC
Réf. Commerciale
8 mA
2 mA
0.5 mA
Relais de contrôle de niveau - Contrôle de niveau avec deux sorties d'alarme
CM-ENN UP/DOWN - Références de commande
1SVR 450 051 F0100
Le CM-ENN UP/DOWN contrôle les niveaux de liquides et de milieux conducteurs, et est utilisé notamment pour
le contrôle de niveau dans les systèmes de pompage. Le principe de mesure est basé sur le changement de
résistance détecté par les électrodes unipolaires.
CM-ENN UP/DOWN
La fonction du relais de sortie 11-12/14 peut être sélectionnée via un commutateur de sélection frontal pour remplir "UP" ou vider "DOWN". Si la fonction "UP" est sélectionnée, le relais de sortie se met sous tension jusqu'à ce
que l'électrode MAX soit mouillée. Puis il se met hors tension et ne se remet sous tension que lorsque l'électrode
MIN est sèche.
Si la fonction "DOWN" est sélectionnée, le relais de sortie se met sous tension dès que l'électrode MAX est
mouillée. Il reste sous tension jusqu'à ce que le niveau de liquide redescende en dessous de l'électrode MIN.
Les entrées des électrodes AL1 et AL2 mettent sous tension/hors tension les relais de sortie correspondants
RAL1 (21-22) et RAL2 (31-32). AL1 s'ouvre si le contact RAL1 (21-22) est mouillé. AL2 se ferme si le contact
RAL2 (31-32) est mouillé. Ainsi, deux sorties d'alarme supplémentaires indiquant que le niveau a dépassé ou est
tombé en dessous du niveau normal peuvent être mises en oeuvre en plus des niveaux de remplissage MAX et
MIN.
Diagramme fonctionnel CM-ENN UP/DOWN
➀ "Func." - présélecteur fonc-
AL2
MAX
MIN
AL1
C
tion :
"UP" - remplissage
"DOWN" - vidange
A1-A2
➁ "Sens." - potentiomètre de
➂
➃
sensibilité pour le réglage
de la sensibilité de réponse
R AL1 : LED jaune état du relais AL1
R AL2 : LED jaune état du relais AL2
21-22
31-32
"DOWN"
"UP"
11-14
11-12
11-14
11-12
Lorsqu'un réservoir métallique est utilisé, l'électrode C n'est pas nécessaire. Dans ce cas, le câble peut être connecté directement à la surface métallique du réservoir.
➄ R : MIN/MAX : LED jaune -
CM-ENN UP/DOWN
état du relais MIN/MAX
➅ U : LED verte -
Exemple d'application
Électrode
Relais
LED
AL1
sèche
RAL1 (21-22)
fermé
éteinte
AL1
mouillée
RAL1 (21-22)
ouvert
allumée
AL2
mouillée
RAL2 (31-32)
fermé
éteinte
AL2
sèche
RAL2 (31-32)
ouvert
allumée
RAL1 (21-22)
RAL2 (31-32)
fermé
éteinte
Défaillance de la tension
d'alimentation
Réserver la pompe pour la vidange
Commande de la pompe ("UP" ou "DOWN")
Réserver la pompe pour le remplissage
■
■
■
■
■
Relais de contrôle de niveau
avec 5 entrées d'électrodes
Contrôle de niveau avec
protection intégrée contre les
débordements et la marche
à sec
réglable 5-100 kΩ
cascade
1 inverseur et 2 contacts
normalement fermés comme
sorties d'alarme
Convient pour
eau de source
eau potable
eau de mer
eaux d'égout
Type
CM-ENN UP/DOWN
C
Électrode de terre
MIN
Électrode de niveau minimum
MAX
AL1
AL2
Électrode de niveau maximum
Électrode d'alarme 1
Électrode d'alarme 2
11-12/14
21-22
31-32
choix entre principe de circuit
ouvert ou fermé
Redondance
d'électrodes. Les entrées
des électrodes peuvent
être interconnectées selon
le besoin, ce qui garantit le
contrôle simple de différents
niveaux de liquide.
■
A1-A2
Un contrôle de niveau redondant peut être mis en oeuvre
en connectant les électrodes
à deux unités.
Ceci rend l'application beaucoup plus sûre.
acides, bases
engrais liquides
lait, bière, café
...
24 V AC
110-130 V AC
220-240 V AC
380-415 V AC
combustible
huiles
Réf. Commerciale
1SVR450059R0100
1SVR450050R0100
1SVR450051R0100
1SVR450052R0100
éthylène glycol
alcool concentré
paraffine
laques
...
Article
245005901
245005001
245005101
245005201
Colis.
Masse
(pièce)
(1 pce)
1
1
1
1
kg
0.15
0.15
0.15
0.15
Relais de contrôle de niveau - Accessoires, électrodes
Support compact CM-KH-3 pour 3 électrodes
■
■
■
■
■
■
■
Support compact CM-KH-3
Convient parfaitement pour une utilisation avec les relais
de contrôle de niveau CM-ENS et CM-ENN
Raccordement des fils par bornes à vis
Diminution de tension par presse-étoupe vissés M16
Plage de température allant jusqu'à 90 °C
Matériau alimentaire (PPH)
Électrodes à visser (filetage M4)
Entretoise (CM-AH-3) et écrou de blocage (CM-GM-1)
disponibles en option comme accessoires
filetage M4
1SVR 450 056 F6000
Passe-câble vissé
M16
taille de clé 36
bague d'étanchéité
contre-écrou CM-GM-1
filetage 1"
Contre-écrou 1" CM-GM-1
(réf. Commerciale : 1SVR450056R8000)
(en option)
Electrodes à visser
avec filetage M4
(disponible en
option, voir
ci-desous)
entretoise CM-AH-3 (réf. Commerciale :
1SVR450056R7000) (en option)
entretoise CM-AH-3
électrodes
Contre-écrou CM-GM-1
Entretoise CM-AH-3
Caractéristiques techniques support compact
Type de montage :
Position de montage :
Composition du coffret :
Étanchéité :
Plage de température :
Pression :
Type
CM-KH-3
CM-AH-3
CM-GM-1
G filetage 1"
indifférente
PPH
NBR 70
90 °C max.
10 bar max. (60 °C)
Description
Dimensions en mm
Réf. Commerciale
Support compact pour 3 électrodes
Contre-écrou pour filetage 1"
Entretoise pour 3 électrodes
1SVR450056R6000
1SVR450056R7000
1SVR450056R8000
L
Filetage M4
Matériau : acier inoxydable 304,
acier spécial 14301
445005660
445005670
445005680
Colis.
Masse
(pièce)
(1 pce)
1
1
1
kg
0.06
0.06
0.06
Colis.
Masse
(pièce)
(1 pce)
1
1
1
1
kg
0.08
0.08
0.08
0.08
Électrode suspendue CM-HE
1SVC 110 000 F0478
X
3 électrodes à visser pour support compact CM-KH-3
Article
Électrode en acier (X14CrMoS17)
avec manchon (Lupulen 6011 L)
convenant pour 60 °C max.
X
À la phase de projet, la compatibilité du matériau des électrodes avec le milieu à contrôler doit être étudiée !
Type
CM-SE-300
CM-SE-600
CM-SE-1000
CM-HE
Longueur
300 mm
600 mm
1000 mm
-
Réf. Commerciale
1SVR450056R0000
1SVR450056R0100
1SVR450056R0200
1SVR402902R0000
Article
445005600
445005601
445005602
440290200
Relais de contrôle de niveau, CM-ENS, CM-ENS UP/DOWN
Type
A1-A2
A1-A2
A1-A2
A1-A2
CM-ENS
CM-ENS UP/DOWN
24 V AC
110-130 V AC environ 1.5 VA
24 V AC
110-130 V AC environ 4 VA
Temps de service
-15...+10 %
50-60 Hz
100 %
Circuit de mesure
Tension maximum d'électrode
Courant maximum d'électrode
Ligne d'alimentation des électrodes
MAX-MIN-C
contrôle de niveau
5-100 kΩ, réglable
30 V AC
1 mA
10 nF
100 m
capacité max. du câble
longueur max. du câble
Temporisation
Temporisation de déclenchement
environ 250 ms
Relais de sortie sous tension
Relais d'alarme AL1
Relais d'alarme AL2
U : LED verte
R MAX/MIN : LED jaune
-
R AL1 : LED jaune
R AL2 : LED jaune
Circuits de sortie
11-12/14, 21-22, 31-32
Type de sortie
Tension de commutation minimale / intensité de commutation
minimale
Courant assigné d'emploi
AC12 (résistif)
230 V
(IEC 60947-5-1)
AC15 (inductif)
230 V
DC12 (résistif)
24 V
DC13 (inductif)
24 V
contact normalement
fermé
inverseur
1 inverseur, 1 contact normalement ouvert + 1 contact normalement fermé (2)
principe du circuit ouvert et fermé
AgCdo
250 V
-/250 V
4A
3A
4A
2A
10 A action rapide
10 A action rapide
Position de montage
coffret / bornes
en service
stockage
Montage
22.5 x 70 x 100 mm (0.89 x 3.07 x 3.94 in)
indifférente
IP50 / IP20
-20...+60 °C
-40...+85 °C
rail DIN (EN50022)
Taille du câble
câble souple fin terminé par
une ferrule
2 x 2.5 mm2 (2 x 14 AWG)
Normes
Norme produit
Directive CEM
IEC/EN 61000-4-2
IEC/EN 61000-4-3
IEC/EN 61000-4-4
IEC 1000-4-5,
EN 61000-4-5
IEC 1000-4-6, EN 61000-4-6
IEC 255-6, EN 60255-6
2006/95/EG
2004/108/EG
Niveau 3 (10 V/m)
Niveau 4 (2 kV L-L)
Niveau 3 (10 V)
4g
6g
Isolement
mesure et de sortie (VDE 0110, IEC 60947)
Tension assignée de tenue aux chocs entre tous les circuits
isolés (VDE0 110, IEC 664)
(1)
(2)
250 V
4 kV / 1.2-50 μs
2.5 kV, 50 Hz, 1 mn.
3/C
III / C
Principe du circuit ouvert :
Le relais de sortie se met sous tension si la valeur mesurée dépasse/chute en dessous du seuil réglé.
Le relais de sortie se met hors tension si la valeur mesurée dépasse/chute en dessous du seuil réglé.
1SVR430851R1300 (version avec isolement sûr)
Relais de contrôle de niveau, CM-ENE MIN, CM-ENE MAX
Type
A1-A2
A1-A2
A1-A2
Temps de service
CM-ENE MIN
CM-ENE MAX
24 V AC
110-130 V AC
220-240 V AC
environ 1.5 VA
environ 1.2 VA
environ 1.4 VA
-15...+15 %
50-60 Hz
100 %
Circuit de mesure
MIN-C, MAX-C
protection contre la marche à sec
protection contre les débordements
0-100 kΩ, non réglable
30 V AC
1.5 mA
3 nF
30 m
Temporisation
fixée à environ 200 ms
R : LED jaune
Circuits de sortie
13-14
Type de sortie
Tension de commutation minimale / intensité de commutation minimale
AC12 (résistif)
230 V
(selon IEC 60947-5-1)
AC15 (inductif)
230 V
DC12 (résistif)
24 V
DC13 (inductif)
24 V
contact normalement
fermé
calibre maximal des fusibles
contact normalement
ouvert
AgCdo
250 V
-/250 V
4A
3A
4A
2A
10 A action rapide
Position de montage
coffret / bornes
en service
stockage
Montage
22.5 x 78 x 78.5 mm (0.89 x 3.07 x 3.09 in)
indifférente
IP50 / IP20
-20...+60 °C
-40...+85 °C
rail DIN (EN 50022)
Taille du câble
câble souple fin terminé par une ferrule
2 x 1.5 mm2 (2 x 16 AWG)
Normes
Norme produit
Directive CEM
selon IEC/EN 61000-4-2
selon IEC 1000-4-5, EN 61000-4-5
selon IEC 1000-4-6, EN 61000-4-6
IEC 255-6, EN 60255-6
2006/95/EC
2004/108/EC
EN 61000-6-2, EN 61000-6-4
Niveau 3 (10 V/m)
Niveau 4 (2 kV L-L)
Niveau 3 (10 V)
6g
10 g
Isolement
Tension assignée d'isolement entre les circuits d'alimentation, de mesure et de
sortie (VDE 0110, IEC 60947)
Tension assignée de tenue aux chocs entre tous les circuits isolés (VDE0 110, IEC 664)
(1)
250 V
4 kV / 1.2-50 μs
2.5 kV, 50 Hz, 1 mn.
3/C
III / C
Relais de contrôle de niveau, CM-ENN UP/DOWN, CM-ENN
Type
A1-A2
A1-A2
A1-A2
A1-A2
A1-A2
Temps de service
Circuit de mesure
CM-ENN UP/DOWN
CM-ENN
24 V AC
24 V AC
24-240 V AC/DC environ 2 VA/W
-15...+10 %
50-60 Hz
50-60 Hz ou DC
100 %
MAX-MIN-C
contrôle de niveau
réglable
5-100 kΩ
30 V AC
1 mA
10 nF
100 m
250 Ω -5 kΩ
8 mA
200 nF
1000 m
réglable
2.5-50 kΩ
20 V AC
2 mA
20 nF
100 m
25-500 kΩ
0.5 mA
4 nF
20 m
Temporisation
0.1-10 s, réglable, retard à la mise sous tension
ou à la retombée
-
-
environ 250 ms
U : LED verte
Circuits de sortie
Type de sortie
Tension de commutation minimale / intensité de commutation
minimale
AC12 (résistif)
230 V
(IEC 60947-5-1)
AC15 (inductif)
230 V
DC12 (résistif)
24 V
DC13 (inductif)
24 V
contact normalement
fermé
inverseur
R MAX/MIN : LED jaune
R : LED jaune
11-12/14, 21-22, 31-32
15-16/18, 25-26/28
1 inverseur + 2 contacts normalement fermés
2 inverseurs
principe du circuit ouvert et fermé
AgCdo
250 V
400 V
-/-
250 V
4A
400 V
5A
3A
4A
2A
5A
2.5 A
4 A action rapide
6 A action rapide
Position de montage
Plage de température
45 x 78 x 100 mm (1.77 x 3.07 x 3.94 in)
indifférente
IP50 / IP20
-25...+65 °C
-40...+85 °C
rail DIN (EN50022)
coffret / bornes
en service
stockage
Montage
Taille du câble
câble souple fin terminé par
une ferrule
2 x 2.5 mm2 (2 x 14 AWG)
Normes
Norme produit
Directive CEM
IEC/EN 61000-4-2
IEC/EN 61000-4-3
IEC/EN 61000-4-4
IEC 1000-4-5,
EN 61000-4-5
IEC 1000-4-6, EN 61000-4-6
IEC 255-6, EN 60255-6
2006/95/EG
2004/108/EG
Niveau 3 (10 V/m)
Niveau 4 (2 kV L-L)
Niveau 3 (10 V)
5g
10 g
Isolement
mesure et de sortie (VDE 0110, IEC 60947)
Tension assignée de tenue aux chocs entre tous les circuits
isolés (VDE0 110, IEC 664)
(1)
250 V
500 V
4 kV / 1.2-50 μs
2.5 kV, 50 Hz, 1 mn.
3/C
III / C
Caractéristiques techniques générales, accessoires
Caractéristiques techniques générales
Schémas techniques
2 /226
Dimensions
2 /227
Accessoires
2 /228
Relais de mesure et de contrôle - gamme CM
Schémas techniques
Gammes CM-S (22.5 mm) et CM-E (22.5 mm)
V
300
V
300
U 200
U 200
100
80
60
50
40
30
100
80
60
50
40
30
20
20
10
0.1
0.2
0.5
1
2
I
4
6
Facteur de déclassement F pour une charge AC inductive
0.2
1
0.5
0.9
0.8
0.7
0.6
2
I
4
6
10
A
Cycles de commutation
1.0
F
10
0.1
10
A
250 V
charge résistive
0.5
0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0
cos ϕ
Courant de commutation [A]
Gamme CM-N (45 mm)
charge résistive
Tension AC [V]
Tension AC [V]
charge résistive
Courant AC [A]
Courant AC [A]
1.0
0.9
0.8
F
Cycles de commutation x 104
Facteur de déclassement F pour une charge AC inductive
0.7
0.6
106
250 V AC
charge résistive
105
0.5
0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0
cos ϕ
104
1
2
3
4
5
6
7
8
Courant de commutation [A]
Relais de mesure et de contrôle - CM et C51x
Dimensions
Dimensions (en mm)
CM-xxS
CM-xxN
22.5 mm
45 mm
CM-xxE
22.5 mm
Relais de contrôle de la température, gamme C51x
6
86
C512
C513
a
b
0,8 ... 1,2 Nm
7 ... 10.3 lb·in
10
1 x 0,5 ... 4,0 mm²
2 x 0,5 ... 2,5 mm²
10
2 x 0,5 ... 1,5 mm²
1 x 0,5 ... 2,5 mm²
c
d
102
6 8 ,2
6
9 1 ,5
1 1 8 ,5 x 3 7
1 3 8 ,5 x 3 7
5 ... 6 mm / PZ2
10
—
AWG
C512/C513
45 mm
28,8
C512, C513
2CDC 252 288 F0005
45
7,2
2 x 20 ... 14
a
b
c
d
65
36
82,6
105,9
4,5
.177”
11,5
.453”
Relais de mesure et de contrôle - accessoires pour la gamme CM
62,5 2.46”
Adaptateur pour montage vissé
Type
pour type
Largeur
Réf. Commerciale
Article
Colis.
(pièce)
10
.394”
22,5
.886”
mm
60 2.36”
ADP.01
ADP.02
CM-S
CM-N
22.5
45.0
Masse
(1 pce)
kg
1SVR430029R0100
1SVR440029R0100
243002901
244002901
Réf. Commerciale
Article
1
1
ADP.01
22,5
.886”
7 .275”
3,5 .138”
Type
pour type
Largeur
Colis.
68,5 2.70 ”
(pièce)
mm
COV.01
COV.02
CM-S
CM-N
Masse
(1 pce)
kg
22.5
45.0
1SVR430005R0100
1SVR440005R0100
243000501
244000501
Largeur
Réf. Commerciale
Article
1
1
front-to-back
size 107
Capot scellable
COV.01
Capot transparent
Type
pour type
Colis.
Masse
(pièce)
(1 pce)
mm
COV.01
COV.02
COV.11
COV.12
CM-S
CM-N
CM-S.S/P
CM-N.S/P
22.5
45.0
22.5
45.0
kg
1SVR430005R0100
1SVR440005R0100
1SVR730005R0100
1SVR750005R0100
243000501
244000501
275000501
275000501
Réf. Commerciale
Article
1
1
1
1
Étiquette repère
Capot scellable
COV.02
Type
pour type
Colis.
Masse
(pièce)
(1 pce)
3A11
8
.315”
kg
20
.787”
MAR.01
MAR.01
CM-S
CM-N
1SVR366017R0100
236601701
10
MAR.12
CM-S.S/P
CM-N.S/P
1SVR730006R0000
273000600
10

Relais temporisés

Transcription

Documents pareils

Texte de description AlupoleLED Sens 850

Product ID/01089551

2-in-1: Projecteur et veilleuse Marvel Spiderman LED

Product ID/01089552

[La Nouvelle Génération de la Lampe XP pour Pompiers

Prospectus - Page d`acceuil

Bulbs 3-B2 | asuspendre

Product ID/00934093

L`OPEN KUBE - Le Mobilier Qui S`Allume

Product ID/00796774
