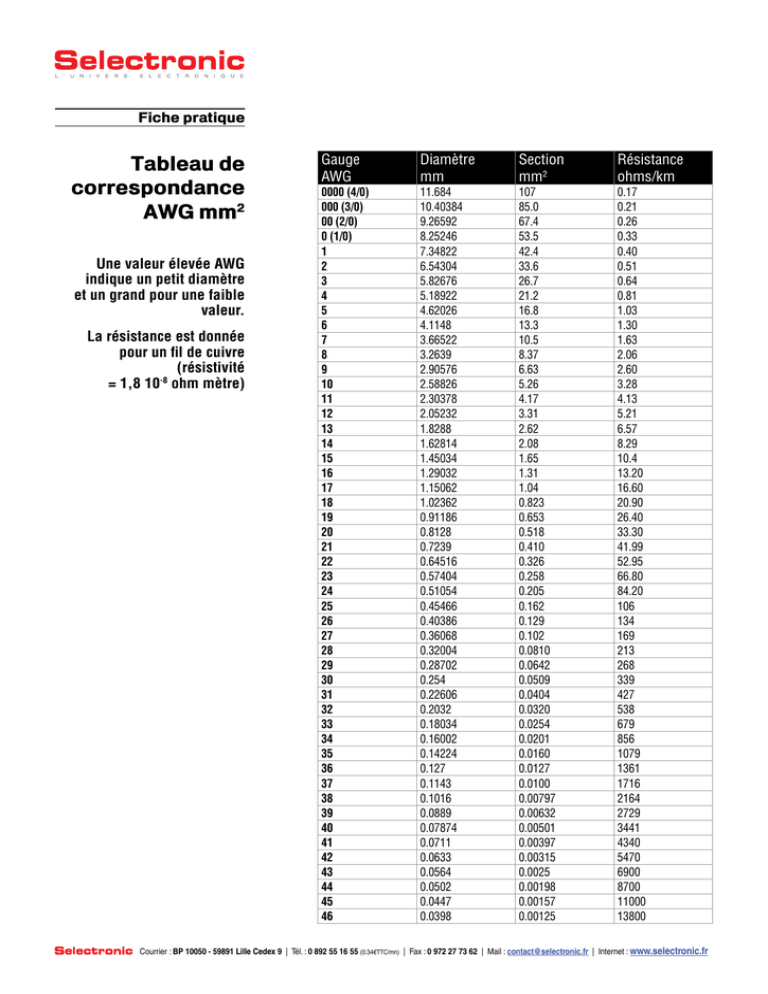

Tableau de correspondance AWG mm2

Fiche pratique
Tableau de
correspondance
AWG mm2
Une valeur élevée AWG
indique un petit diamètre
et un grand pour une faible
valeur.
La résistance est donnée
pour un fil de cuivre
(résistivité
-8
= 1,8 10 ohm mètre)
Gauge
AWG
0000 (4/0)
000 (3/0)
00 (2/0)
0 (1/0)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
Diamètre
mm
11.684
10.40384
9.26592
8.25246
7.34822
6.54304
5.82676
5.18922
4.62026
4.1148
3.66522
3.2639
2.90576
2.58826
2.30378
2.05232
1.8288
1.62814
1.45034
1.29032
1.15062
1.02362
0.91186
0.8128
0.7239
0.64516
0.57404
0.51054
0.45466
0.40386
0.36068
0.32004
0.28702
0.254
0.22606
0.2032
0.18034
0.16002
0.14224
0.127
0.1143
0.1016
0.0889
0.07874
0.0711
0.0633
0.0564
0.0502
0.0447
0.0398
Section
mm2
107
85.0
67.4
53.5
42.4
33.6
26.7
21.2
16.8
13.3
10.5
8.37
6.63
5.26
4.17
3.31
2.62
2.08
1.65
1.31
1.04
0.823
0.653
0.518
0.410
0.326
0.258
0.205
0.162
0.129
0.102
0.0810
0.0642
0.0509
0.0404
0.0320
0.0254
0.0201
0.0160
0.0127
0.0100
0.00797
0.00632
0.00501
0.00397
0.00315
0.0025
0.00198
0.00157
0.00125
Résistance
ohms/km
0.17
0.21
0.26
0.33
0.40
0.51
0.64
0.81
1.03
1.30
1.63
2.06
2.60
3.28
4.13
5.21
6.57
8.29
10.4
13.20
16.60
20.90
26.40
33.30
41.99
52.95
66.80
84.20
106
134
169
213
268
339
427
538
679
856
1079
1361
1716
2164
2729
3441
4340
5470
6900
8700
11000
13800
