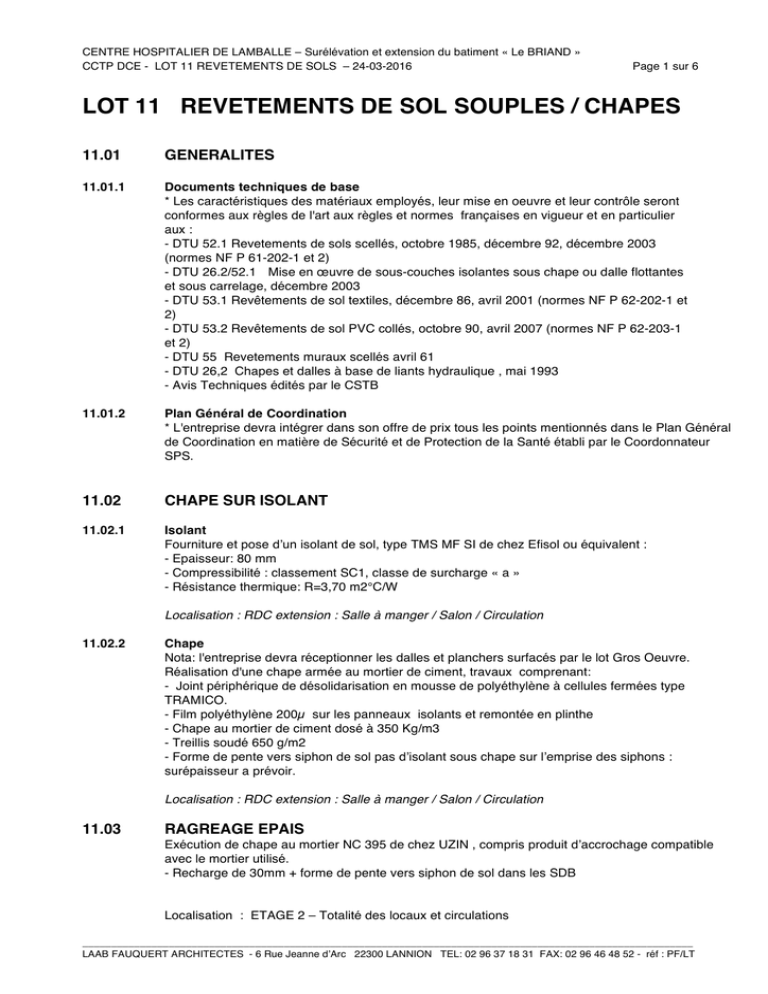

CENTRE HOSPITALIER DE LAMBALLE – Surélévation et extension du batiment « Le BRIAND »
CCTP DCE - LOT 11 REVETEMENTS DE SOLS – 24-03-2016
Page 1 sur 6
LOT 11 REVETEMENTS DE SOL SOUPLES / CHAPES
11.01
GENERALITES
11.01.1
Documents techniques de base
* Les caractéristiques des matériaux employés, leur mise en oeuvre et leur contrôle seront
conformes aux règles de l'art aux règles et normes françaises en vigueur et en particulier
aux :
- DTU 52.1 Revetements de sols scellés, octobre 1985, décembre 92, décembre 2003
(normes NF P 61-202-1 et 2)
- DTU 26.2/52.1 Mise en œuvre de sous-couches isolantes sous chape ou dalle flottantes
et sous carrelage, décembre 2003
- DTU 53.1 Revêtements de sol textiles, décembre 86, avril 2001 (normes NF P 62-202-1 et
2)
- DTU 53.2 Revêtements de sol PVC collés, octobre 90, avril 2007 (normes NF P 62-203-1
et 2)
- DTU 55 Revetements muraux scellés avril 61
- DTU 26,2 Chapes et dalles à base de liants hydraulique , mai 1993
- Avis Techniques édités par le CSTB
11.01.2
Plan Général de Coordination
* L'entreprise devra intégrer dans son offre de prix tous les points mentionnés dans le Plan Général
de Coordination en matière de Sécurité et de Protection de la Santé établi par le Coordonnateur
SPS.
11.02
CHAPE SUR ISOLANT
11.02.1
Isolant
Fourniture et pose d’un isolant de sol, type TMS MF SI de chez Efisol ou équivalent :
- Epaisseur: 80 mm
- Compressibilité : classement SC1, classe de surcharge « a »
- Résistance thermique: R=3,70 m2°C/W
Localisation : RDC extension : Salle à manger / Salon / Circulation
11.02.2
Chape
Nota: l'entreprise devra réceptionner les dalles et planchers surfacés par le lot Gros Oeuvre.
Réalisation d'une chape armée au mortier de ciment, travaux comprenant:
- Joint périphérique de désolidarisation en mousse de polyéthylène à cellules fermées type
TRAMICO.
- Film polyéthylène 200µ sur les panneaux isolants et remontée en plinthe
- Chape au mortier de ciment dosé à 350 Kg/m3
- Treillis soudé 650 g/m2
- Forme de pente vers siphon de sol pas d’isolant sous chape sur l’emprise des siphons :
surépaisseur a prévoir.
Localisation : RDC extension : Salle à manger / Salon / Circulation
11.03
RAGREAGE EPAIS
Exécution de chape au mortier NC 395 de chez UZIN , compris produit d’accrochage compatible
avec le mortier utilisé.
- Recharge de 30mm + forme de pente vers siphon de sol dans les SDB
Localisation : ETAGE 2 – Totalité des locaux et circulations
__________________________________________________________________________________________________________
LAAB FAUQUERT ARCHITECTES - 6 Rue Jeanne d’Arc 22300 LANNION TEL: 02 96 37 18 31 FAX: 02 96 46 48 52 - réf : PF/LT
CENTRE HOSPITALIER DE LAMBALLE – Surélévation et extension du batiment « Le BRIAND »
CCTP DCE - LOT 11 REVETEMENTS DE SOLS – 24-03-2016
11.04
Page 2 sur 6
ENDUIT DE LISSAGE
Enduit de lissage parfaitement plan, lisse, de même classement que le revêtement de sols
souple collé et bénéficiant d'un avis technique pour cet emploi.
- primaire d’accrochage
- enduit de classe P3 pour les locaux et circulations de classement UPEC P3
- enduit de classe P4 pour les locaux et circulations de classement UPEC P4
Localisation : Tous locaux avec sols PVC
11.05
CHAPE AVEC ETANCHEITE (SEL)
11.05.1
Chape avec pente (support SEL)
Réalisation d'une chape au mortier de ciment avec forme de pente vers siphon, épaisseur
variable de 70 à 50 mm
11.05.2
Etanchéité liquide (SEL)
Réalisation d'une étanchéité liquide avant pose des revêtements carrelages scellés, ensemble
comprenant :
- Dépoussiérage du support
- Application d'un primaire d'accrochage.
- Fourniture et mise en oeuvre d’un revêtement d’étanchéité à deux composants; Application au
balai ou à la brosse en 2 couches à raison de 1.5 kg / m2 par couche,.
- Marouflage d'une armature, compris recouvrements.
- Traitement des relevés en plinthes (Cf article correspondant).
- Compris traitements au droit des siphons et pénétrations et toutes sujétions de parfaite
application.
La mise en oeuvre sera conforme au prescriptions du fabricant. Le procédé utilisé devra ếtre titulaire
d'un procés-verbal ou d'un agrément technique.
11.05.3
Chape avec pente
Réalisation d'une chape au mortier de ciment, travaux comprenant:
- Chape au mortier de ciment hydrofugé avec formes de pente sur un carré de 150x150cm
(pour le cas général) autour du siphon de sol, lorsqu'il y a un siphon de sol; réservations à
donner au lot Gros-Œuvre, épaisseur variable de 90 à 50mm (support en pente)
- Compris sujétions pour pose sur Etanchété liquide (liaisons des siphons, etc..)
11.05.4
Siphons
Fourniture et pose de siphons inox type 20100 ITP de chez LIMATEC ou équivalent :
- Siphon en acier inox EN 1.4301 Cadre embouti 200X200 mm, télescopique, sortie verticale
diamètre 100 mm.
- Ecoulement 1.7L/s env., garde d'eau 53 mm.
- Platine de positionnement et d'étanchéité diamètre 360 mm. Réglage réhausse sur 40mm. - Equipé d'un système siphoïde avaloir à cloche inversée avec Joint nytrile surmoulé.
- Panier 0.7L .Grille caillebotis crantée brise-jet antidérapant maille d'ouverture 17 x 20 résistant
à une charge classe L15 (EN 1253).
- Avec pattes de scellement et prise de terre.
- Collerette inox filtrante anti-remontées d'odeurs soudée sur la cuve FT100I.
11.05.4
Localisation :
Localisation : RDC Extension :
OFFICE avec 1 siphon
LAVERIE avec 1 siphon
__________________________________________________________________________________________________________
LAAB FAUQUERT ARCHITECTES - 6 Rue Jeanne d’Arc 22300 LANNION TEL: 02 96 37 18 31 FAX: 02 96 46 48 52 - réf : PF/LT
CENTRE HOSPITALIER DE LAMBALLE – Surélévation et extension du batiment « Le BRIAND »
CCTP DCE - LOT 11 REVETEMENTS DE SOLS – 24-03-2016
11.06
REVETEMENTS VINYLIQUES
11.06.1
REVETEMENT VINYLIQUE HOMOGENE U4P3
Page 3 sur 6
* Fourniture et pose d'un revêtement de sol vinylique homogène calandré avec particules de vinyle
transparent dans la masse :
- Type TARALAY MASSIF COMPACT de chez GERFLOR ou équivalent
- Epaisseur 2,0 mm
- Traitement de surface protecsol
- Revêtement en lès de 2 m
- Classement UPEC : U4 P3 E2/3 C2
- Acoustique : ∆lw=6 db
- Groupe d’abrasion T
- Classement au feu : Bfl-s1
- Pose par collage selon les recommandations du fabricant
- Remontée en plinthe sur une hauteur de 10 cm avec mise en place d'une forme d'appui de R=20
mm à la cueillie (sur les cloisons courbes le relevé sera réalisé par une bande droite + cordon de
soudure)
- Lès soudés à chaud y compris en plinthe (pas de moulures aluminium de plinthes)
- Compris raccordement et toutes sujétions de coupes et d'ajustages
- Coloris au choix de l'Architecte dans la gamme du fabricant.
- Marquage des débuts et fin de rampe avec teinte contrastée
Localisation :
RDC Extension : Circulation
11.06.2
REVETEMENT VINYLIQUE ACOUSTIQUE U4P3
* Fourniture et pose d'un revêtement de sol vinylique homogène calandré avec particules de vinyle
transparent dans la masse :
- Type TARALAY MASSIF CONFORT de chez GERFLOR ou équivalent
- Epaisseur 3,25 mm
- Traitement de surface polyuréthane protecsol.
- Revêtement en lès de 2 m
- Classement UPEC : U4 P3 E2/3 C2
- Acoustique : ∆lw=16 db
- Groupe d’abrasion T
- Classement au feu : Cfl-s1
- Pose par collage selon les recommandations du fabricant
- Remontée en plinthe sur une hauteur de 10 cm avec mise en place d'une forme d'appui de R=20
mm à la cueillie (sur les cloisons courbes le relevé sera réalisé par une bande droite + cordon de
soudure)
- Lès soudés à chaud y compris en plinthe (pas de moulures aluminium de plinthes)
- Compris raccordement et toutes sujétions de coupes et d'ajustages
- Coloris au choix de l'Architecte dans la gamme du fabricant.
- Marquage des débuts et fin de rampe avec teinte contrastée
Localisation :
RDC Extension : Salle à manger / Salon
ETAGE 2 – Totalité des locaux et circulations (sauf SDB/DOUCHES)
__________________________________________________________________________________________________________
LAAB FAUQUERT ARCHITECTES - 6 Rue Jeanne d’Arc 22300 LANNION TEL: 02 96 37 18 31 FAX: 02 96 46 48 52 - réf : PF/LT
CENTRE HOSPITALIER DE LAMBALLE – Surélévation et extension du batiment « Le BRIAND »
CCTP DCE - LOT 11 REVETEMENTS DE SOLS – 24-03-2016
11.06.3
Page 4 sur 6
REVETEMENT VINYLIQUE SOL ET MUR - PIECES HUMIDES
Fourniture et pose d'un revêtement de sol vinylique homogène et d'un revêtement vinylique mural
type TARADOUCHE de chez GERFLOR ou équivalent
Revêtement de sol : TARALAY SECURITE avec particules de cristaux mineraux.
- Antidérapance R10
- Epaisseur 2,00mm
- Classement UPEC : U4 P3 E2/3 C2
- Classement au feu : Bfl-s1
Revêtement mural : TARADOUCHE MURAL toute hauteur
- Epaisseur 0,92mm
- Classement au feu : Bs2-d0
- Traitement fongistatique et bactériostatique.
* barre de seuil caoutchouc, au droit de la porte du local
* manchons d’étanchéité STOSETT aux passages des tuyauteries
- mise en oeuvre selon le Cahier des Charges et les recommandations du fabricant
- soudures à chaud
- forme d'appui de R=25mm à la cueillie sol/mur à mettre en place
- la chape support avec forme de pente de 1% minimum en direction du siphon est à la charge du
présent lot.
- Fourniture et pose des siphons type SITAR V en PVC injecté, sortie verticale.
- Compris raccordement et toutes sujétions de coupes et d'ajustages
- Coloris au choix de l'Architecte dans la gamme du fabricant.
ETAGE 2 – Les 20 Salles d’eau des chambres et le local DOUCHE
11.06.4
REVETEMENT VINYLIQUE ESCALIER
* Fourniture et pose d'un revêtement de sol vinylique sur mousse PVC chimique + sous-couche
armée d’un voile de verre + couche calandrée en PVC :
- Type TX ESCALIER de chez TARKETT SOMMER ou équivalent
- Epaisseur 3,50mm
- Traitement de surface polyuréthane Topclean
- Traitement fongistatique et bactériostatique Sanitized
- Revêtement en lès de 1,02 m
- Classement UPEC : U4 P3 E2 C2
- Groupe d’abrasion T
- Acoustique : ∆lw=18 db
- Classement au feu : M3 sur support M0
- Pose par collage selon les recommandations du fabricant
- Pour les paliers : remontée en plinthe sur une hauteur de 10 cm avec mise en place d'une forme
d'appui de R=20 mm à la cueillie
- Pour les volees d’escalier : plinthes à crémaillères , de même nature que le revêtement de sol
- Fourniture et pose d’une moulure, en haut de remontée de sol et des plinthes, en aluminium
naturel de chez DINAC (ép. 8mm) ou équivalent
- Lès soudés à chaud y compris en plinthe (pas de moulures de plinthes)
- Compris raccordement et toutes sujétions de coupes et d'ajustages
- Coloris au choix de l'Architecte dans la gamme du fabricant.
Reglementation handicapé à respecter :
Les premières et dernières seront pourvues d’une contremarche de teinte contrastée par rapport à
la marche. Les nez de marches seront de teinte contrastée, et non glissants. Teinte au choix de
l’architecte.
Eveil à la vigilance en haut de chaque volée assuré par un revêtement de teinte différente et
podotactile (type PVC pastillé) Teinte au choix de l’architecte.
Localisation : Escalier 2 de l’étage 1 à l’étage 2 compris paliers ( etage 1 / intermedaire et etage
2).
__________________________________________________________________________________________________________
LAAB FAUQUERT ARCHITECTES - 6 Rue Jeanne d’Arc 22300 LANNION TEL: 02 96 37 18 31 FAX: 02 96 46 48 52 - réf : PF/LT
CENTRE HOSPITALIER DE LAMBALLE – Surélévation et extension du batiment « Le BRIAND »
CCTP DCE - LOT 11 REVETEMENTS DE SOLS – 24-03-2016
11.07
Page 5 sur 6
CARRELAGE
Exécution d'un carrelage en grès cérame :
- pose scellée sur chape au mortier de ciment hydrofugé avec formes de pente sur un carré de
150x150cm (pour le cas des cuisines) autour du siphon de sol, lorsqu'il y a un siphon de sol;
réservations à donner au lot Gros-Œuvre (cahpe décrite au poste 11.05.3)
- carreaux : grès cérame dans la gamme Collection Technique Granités de chez DESVRES,
dimensions 20x20, épaisseur 9mm, ou équivalent
- modèle au choix de l’Architecte dans la gamme Granités
- Plinthes a gorges assorties
- classement UPEC U4 P4 E3 C2, groupe A, R10
- socles au passage des canalisations
- socles en pied des huisseries traités en carrelage
- profilés encastrés à la jonction carrelage/sols souples au niveau des seuils de porte
- jointoiement par produit agréé.
- toutes sujétions de raccordement et d'exécution comprises
Localisation : RDC Ectension : OFFICE et LAVERIE
11.08
FAIENCES
11.08.1
Protection à l’eau sous carrelage
Exécution d'une étanchéité murale : SPEC système avec PV adapté au support (Plaques
fermacell ):
- 1 couche de primaire d'accrochage
- bandes d'armature dans les angles
- 2 couches de résine
- Tous raccords avec étanchéité de sol.
- Traitement des penetrations (manchette ou fourreau avec joint)
- utilisation pour la pose des faïences de produits compatibles .
RDC Extension : OFFICE et LAVERIE toutes parois, toute hauteur
11.08.2
Faience murale 20x20
Fourniture et pose de revêtement mural en grés cérame émaillé, format 20 x 20, épaisseur 6 mm,
selection « prescripteur » de chez Desvres ou équivalent
- Classement U3 P3 E3 C2
- Pose avec une colle ayant un avis technique en fonction des supports,
- Joint type Cermijoint HRC haute resistance de chez Desvres ou équivalent
- Les joints verticaux et horizontaux devront être parfaitement alignés,
- Eléments à gorge pour cueillies.
- Toute hauteur (h=250)
RDC Extension : OFFICE et LAVERIE toutes parois, toute hauteur
11.09
PROFILS DE FINITION
11.09.1
Couvre joint dilatation
* Fourniture et pose de couvre-joints de dilatation semi-encastrés de chez COUVRANEUF ou
équivalent :
- joint en composé d'aluminium + bande souple teinte grise
- liaison sol/sol modèle GFP - 50
- liaison sol/mur modèle GFP W - 50
NOTA : couvre-joints verticaux au lot Menuiseries Intérieures
Localisation :
- RDC : liaison extension/existant (Circulation 0.5)
- ETAGE 2 : circulation 2.1 - file 7
__________________________________________________________________________________________________________
LAAB FAUQUERT ARCHITECTES - 6 Rue Jeanne d’Arc 22300 LANNION TEL: 02 96 37 18 31 FAX: 02 96 46 48 52 - réf : PF/LT
CENTRE HOSPITALIER DE LAMBALLE – Surélévation et extension du batiment « Le BRIAND »
CCTP DCE - LOT 11 REVETEMENTS DE SOLS – 24-03-2016
11.09.2
Page 6 sur 6
Barres de seuils
* Fourniture et pose de barres de suils en aluminium strié, fixation par vis inox.
Localisation : Raccords entre les revetements de sol de nature différente
11.10
TRAVAUX DANS EXISTANT
11.10.1
Revetements de sols
Reprise des revetements de sols à l’identique.
Provison de 50m2 au total comprenant dépose/évacuation/F&P sol PVC U4
Localisation :
RDC – Existant – Cloisons et gaines VB / VH créées + local rangement à refaire
RDC – Chambre 9 – porte P0-3 (porte simple remplacée par une porte deux vantaux, raccord
cloison)
ETAGE 1 – Existant – Cloisons et gaines VB / VH créées
ETAGE 1 – Chambre 27 – porte P1-3 (porte simple remplacée par une porte deux vantaux, raccord
cloison)
ETAGE 1 – Chambre 36 – porte P1-1 (porte simple remplacée par une porte deux vantaux, raccord
cloison)
11.10.2
Faiences
Reprise ou complément des faiences à l’identique.
Gres emaillé 15x15
Localisation :
RDC – Existant – Office sale 1 - faience sur la gaine EU créée.
ETAGE 1 – Existant – Office sale 2 - faience sur la gaine EU et la gaine ventilation créées.
__________________________________________________________________________________________________________
LAAB FAUQUERT ARCHITECTES - 6 Rue Jeanne d’Arc 22300 LANNION TEL: 02 96 37 18 31 FAX: 02 96 46 48 52 - réf : PF/LT
