Guide d'Installation Rapide
(GIR)
N°D010548-BA
MODEM IGSMDATA1-NPH
Gestion temps réel d'équipements de contrôle d'accès et d'interphonie
filaire par CAMPI GSM

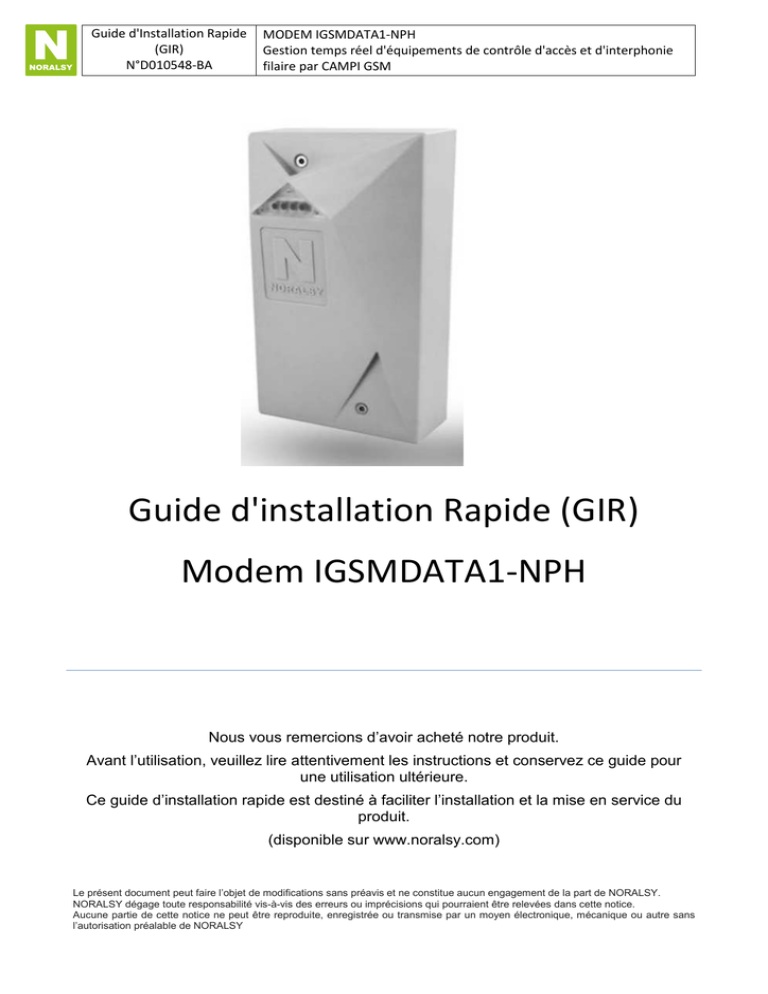

Guide d'installation Rapide (GIR)
Modem IGSMDATA1-NPH
Nous vous remercions d’avoir acheté notre produit.
Avant l’utilisation, veuillez lire attentivement les instructions et conservez ce guide pour
une utilisation ultérieure.
Ce guide d’installation rapide est destiné à faciliter l’installation et la mise en service du
produit.
(disponible sur www.noralsy.com)
Le présent document peut faire l’objet de modifications sans préavis et ne constitue aucun engagement de la part de NORALSY.
NORALSY dégage toute responsabilité vis-à-vis des erreurs ou imprécisions qui pourraient être relevées dans cette notice.
Aucune partie de cette notice ne peut être reproduite, enregistrée ou transmise par un moyen électronique, mécanique ou autre sans
l’autorisation préalable de NORALSY
(GIR)
N°D010548-BA
MODEM IGSMDATA1-NPH
Gestion temps réel d'équipements de contrôle d'accès et d'inter-phonie
Table des matières
1
Les étapes à suivre pour installer et programmer son modem .......................................................3
2
Présentation générale du produit ....................................................................................................4
2.1
Dimensions mécaniques et gabarit de perçage. ...........................................................................4
2.2
Interfaces et signalisations ............................................................................................................4
2.3
Caractéristiques techniques ..........................................................................................................5
2.4
Produits associés ...........................................................................................................................6
3
Avant l'installation du modem .........................................................................................................7
4
Raccordement du modem avec centrales VIGIK ..............................................................................9
5
Raccordement du modem avec platines vidéo filaires NPH300-RS .............................................. 10
5.1
Raccordement et paramétrage avec NPH300-RS et centrale EVE196-X3-NPH.......................... 10
5.2
Configuration de la platine NPH300-RS pour une gestion temps réel ....................................... 11
5.3
Schéma électrique avec NPH300 et EVE196-X3-NPH - commande gâche ................................. 12
5.4
Schéma électrique avec NPH300 et EVE196-X3-NPH - commande ventouse............................ 13
6
Raccordement du modem avec claviers codés PORTACODE Andy -RS......................................... 14
7
Raccordement avec différents types d'équipements ................................................................... 14
8
Tests et vérifications...................................................................................................................... 15
8.1
Lors de l’installation.................................................................................................................... 15
8.2
Vérification du raccordement des équipements ........................................................................ 15
Guide d'installation rapide pour Modem IGSMDATA1-NPH
Page 2
(GIR)
N°D010548-BA
MODEM IGSMDATA1-NPH
1 Les étapes à suivre pour installer et programmer son modem
Nous vous conseillons de suivre les étapes d'installation et de programmation, décrites dans les guides
d'installation et de programmation rapides, dans l'ordre suivant.
Etape 1 : Procéder à une mesure de réception du signal GSM sur site.
Si le niveau est satisfaisant, vous pouvez passer à l'étape suivante.
-> Chapitre 3 : Avant l'installation du modem
Etape 2 : Procéder au montage de votre modem et au raccordement de vos équipements en respectant les
distances et les sections de câbles.
-> Chapitre 2.1 : Dimensions mécaniques et gabarit de perçage.
-> Chapitre 4 : Raccordement du modem avec centrales VIGIK
-> Chapitre 5 : Raccordement du modem avec platines vidéo filaires NPH300
-> Chapitre 6 : Raccordement du modem avec claviers codés PORTACODE Andy -RS
-> Chapitre 7 : Raccordement du modem avec différents types d'équipements
Etape 3 : Procéder au montage et raccordement de votre système d'interphonie filaire (Système 300) avec
l'ensemble des combinés et des boîtiers intermédiaires.
Paramétrer votre système d'interphonie (système 300).
-> Chapitre 5.2 : Configuration de la platine NPH300-RS pour une gestion temps réel
-> Guide Installateur platine NPH300 - Compatible Système 300 N° D032501
-> Guide Utilisateur platine NPH300 - Compatible Système 300 N° D032500
-> Guide Mise en service platine NPH300 - Sans PCS300 N° D032505
-> Guide Mise en service platine NPH300 - Avec PCS300 N° D032508
Etape 4 : Créer votre compte, votre site et déclarer vos équipements sur www.campigsm.com.
Créer vos bâtiments, vos appartements, résidents et vos badges, par fichier d'import ou manuellement.
-> Guide de Programmation rapide pour modem IGSMDATA1-NPH N° D010541
Etape 5 : Paramétrer et gérer votre système d'interphonie filaire et de contrôle d'accès, à distance, depuis
campigsm.com.
-> Guide d'utilisation de campigsm, disponible depuis le serveur www.campigsm.com, N° D010330.
ATTENTION
Le modem IGSMDATA1-NPH n'est compatible qu'avec les versions suivantes d'équipement périphérique.
- Platine NPH300-RS
- Centrale EVE196-X3-NPH
- Clavier codé PORTACODE PXX327-RS
Page 3
(GIR)
N°D010548-BA
MODEM IGSMDATA1-NPH
2 Présentation générale du produit
Le Modem Data IGSMDATA1-NPH permet la mise à jour de vos équipements de contrôle d’accès et d'inter-
phonie filaire, à distance, depuis le serveur CampiGSM.com.
Le modem est livré avec une carte «intelligente» multi opérateurs qui sélectionne automatiquement le
meilleur réseau du site. Une qualité optimal du signal de communication est garantie tout au long de la vie
de l’installation.
2.1 Dimensions mécaniques et gabarit de perçage.
2 trous percés de 4mm pour vis M4
2.2 Interfaces et signalisations
Alimentation
préconisée
AR125
Page 4
(GIR)
N°D010548-BA
MODEM IGSMDATA1-NPH
2.3 Caractéristiques techniques
Fonction principale
Mode de gestion
Equipements
sur bus RS485-1
Equipements
sur bus RS485-2
Voyants
SMS
Gestion de l’heure
Antenne
Indice de protection
Carte SIM
Alimentation
Raccordement
alimentation
Connectique
Raccordement des bus
RS485
Boitier
Température
Dimensions / Poids
Normes HF
Normes CE
Gestion à distance des centrales, claviers codés PORTACODE Andy et
récepteurs HF et des platines filaires NPH300 NORALSY
Sur le site campigsm.com : programmation des équipements raccordés
aux 2 bus RS485, lecture des événements, statuts des équipements, mise
à jour firmware
Claviers codés Portacode : 1 à 16
Platines NPH300-RS : 1 à 16
Centrales de contrôle d’accès Vigik EVE196-X3-NPH : 1 à 16
Mode exploitation : 4 voyants visibles sans ouvrir le boitier :
Alimentation, Niveau de réception : faible, moyen, élevé.
Mode mise en service : 2 voyants donnent l’activité sur les bus RS485.
SMS d’aide à la mise en service.
Une horloge temps réel synchronisé par le serveur est sauvegardée par
super capacité en cas de coupure d’alimentation auxiliaire (durée min : 7
jours). Elle horodate les événements et permet la gestion des droits
d’accès suivant la date et les horaires des prestataires et les ouvertures
automatiques.
Le modem possède une antenne de réception GSM intégrée.
Un connecteur SMA est prévu pour raccorder une antenne extérieure
pour les zones à faible réception. Kit antenne à visser TGSM-ANT01 ou kit
antenne TGSM-ANT02 haute sensibilité (+7dB) en applique.
IP65, IK08
La platine est livrée en standard avec une carte SIM multi opérateurs
intégrée.
12Vdc / 2A : min12Vdc / max 18Vdc
Utiliser de préférence une alimentation 5A réf AR125 ajustée à la tension
maximum (13.8V) pour éviter les chutes de tension lors des appels de
courant.
Type de câble : SYT 8/10 ou diamètre supérieur en fonction des distances.
Connecteur à insertion directe à ressort.
Courant max 2A, section de fil 0.5 à 1.5mm².
Type de câble : SYT 8/10 avec blindage relié au 0V
Longueur maximum : 500 m.
Le modem intègre une résistance de terminaison de 120 ohm sur chacun
des bus. Il faut fermer la résistance de terminaison sur le dernier
équipement du bus.
Polycarbonate résistant aux UV. Pose en applique.
Fonctionnement : -20°à 60°C, Stockage : -40°C à 85°C.
Dimensions H x L x P : 164 x 93 x50 mm / Poids 350 g
GSM/GPRS/EDGE : 850,900,1800,1900 MHz :
EN50082/EN55022 classe B, RTTE
Page 5
(GIR)
N°D010548-BA
MODEM IGSMDATA1-NPH
2.4 Produits associés
Référence
AR122
AR125
TGSM-ANT01
TGSM-ANT02
EVE196-X3
DEVE196-X3-T
DEVE196-X3-M
DEVE196-XMBE
DEVE196-XMBS
PCA327-RS
PCB327-RS
PCD327-RS
PCN327-RS
PTA327-RS
PTB327-RS
PTD327-RS
PTN327-RS
PTI327-RS
PTI327P-RS
NPH300
NPH300-BR
NPH300P-BR
NPH300-L
NPH300P-BR
NPH300-BM
NPH300P-BM
désignation
Accessoires
Alimentation à découpage 12V - 2A - pose en rail DIN ou applique
Alimentation à découpage 12V - 5A - pose en rail DIN ou en applique
Antenne déportée tête champignon
Antenne déportée haute sensibilité +7dB
Centrale vigik
Centrale Vigik seule, en gestion lecteur/ écriture et temps réel
Kit composé d'une centrale Vigik EVE196-X3 et d'un lecteur T 25
Kit composé d'une centrale Vigik EVE196-X3 et d'un lecteur plat en makrolon
kit DEV193-X3-M monté" dans un boitier INOX à encastrer
kit DEV193-X3-M monté" dans un boitier INOX à poser en applique
Clavier codé
Clavier codé PORTACODE "Andy" petit modèle argent
Clavier codé PORTACODE "Andy" petit modèle blanc
Clavier codé PORTACODE "Andy" petit modèle doré
Clavier codé PORTACODE "Andy" petit modèle noir
Clavier codé PORTACODE "Andy" grand modèle argent
Clavier codé PORTACODE "Andy" grand modèle blanc
Clavier codé PORTACODE "Andy" grand modèle doré
Clavier codé PORTACODE "Andy" grand modèle noir
Clavier codé PORTACODE "Andy" grand modèle Inox (à encastrer)
Clavier codé PORTACODE "Andy" grand modèle Inox (poteau technique)
Interphonie filaire
Platine vidéo - façade en inox poli (à encastrer)
Platine vidéo - façade en inox brosé (à encastrer)
Platine vidéo - façade en inox brosé (à encastrer en poteau technique)
Platine vidéo - façade en laiton (à encastrer)
Platine vidéo - façade en inox brosé (à encastrer en poteau technique)
Platine vidéo - façade en inox poli/microbillé (à encastrer)
Platine vidéo - façade en inox poli/microbillé (à encastrer en poteau technique)
Page 6
(GIR)
N°D010548-BA
MODEM IGSMDATA1-NPH
IGSMDATA1
d'inter
3 Avant l'installation du modem
La cartee SIM utilisée est de type muti-operateurs
muti operateurs et se connecte au réseau le plus puissant.
Si vous disposezz d’un mesureur de champs (méthode
(méthode recommandée), vous pourrez vérifier la réception des
différents opérateurs.
Avant l’installation,
Vérifiez
érifiez que le niveau de réception en 2G à l’emplacement prévu du modem est suffisant.
suffisant
Vous utilisez votre téléphone portable
portabl forcé en mode 2G .
Niveau minimum dee réception de votre opérateur : 3 barres de réception sur 5.
5
Vous utilisez un mesureur de champ de référence TGSM (méthode recommandée).
recommandée)
Niveau minimum de réception RSSI : > 9 ou > -91dB ou > 30%.
Exemples d’écrans
du mesureur de
champ
Si le niveau de réception RSSI mesuré en 2G est compris entre 0 et 9 (<
( - 91dbm ou < 30%),
30% il faudra
modifier la position du modem vers l'endroit
endroit avec une meilleure réception. Sélectionnez de préférence un
endroit en hauteur avec une vue dégagée.
Si votre niveau de réception en 2G à l’emplacement prévu du modem est insuffisant.
suffisant.
Vous devez utilisez une antenne externe.
Vous devez raccorder l'antenne
antenne GSM au connecteur SMA du modem, le choix de l’antenne externe/interne
s’effectue avec le sélecteur au dessus du connecteur SMA.
Antenne déportée - câble 2 m
IGSMDATA1
Antenne déportée - gain de 7dB min
Page 7
(GIR)
N°D010548-BA
MODEM IGSMDATA1-NPH
Vous devez considérez les pertes de ligne entre l'antenne déportée et le modem.
Le niveau de réception requis, mesuré au niveau de l'emplacement prévu de l'antenne, dépend de la
distance du modem à l'antenne.
Rallonge à raccorder entre
modem et l'antenne
Distance modem/antenne
NIVEAU GSM
Antenne à utiliser
entre 0 et 2 mètres
Si > 30%
TGSM-ANT01
Entre 0 et 5 mètres
Si > 25%
TGSM-ANT02
Si > 30%
TGSM-ANT02
ZCAB53
Si > 49%
TGSM-ANT02
ZCAB52
Important : Ne jamais raccorder plus d’un câble "rallonge" par antenne. Les raccords de 2 câbles sur une
même installation introduisent des pertes de signal importantes.
Page 8
(GIR)
N°D010548-BA
MODEM IGSMDATA1-NPH
4 Raccordement du modem avec centrales VIGIK
Le raccordement des centrale Vigik EVE196-X3-NPH s’effectue sur le bus RS485-2 du modem
IGSMDATA1-NPH.
Vous pouvez raccorder jusqu'à 16 centrales VIGIK par modem.
La centrale EVE196-X3-NPH se raccorde sur le bus RS485-2.
Le modem se positionne en début de bus RS485-2.
Vous devez fermer la résistance de terminaison du bus RS485 du dernier équipement.
La résistance de terminaison de 120 ohm (pour la centrale en terminaison de bus) se configure par un
switch sur la centrale.
Une fois les centrales raccordées et alimentées, vous devez ensuite configurer, de manière identique, les
paramètres "N° DE PORTE" et "ADRESSE" avec le terminal TELU-B.
Chaque centrale doit avoir une adresse (ID) spécifique.
Vous devez paramétrer à la TELU-B le N° de porte et l'ADRESSE avec la même valeur de N° de porte
paramétrée par la suite dans Campigsm.com (Guide de Programmation Rapide modem IGSMDATA1NPH).
Vue TELU-B
Numéro de Porte
ATTRIBUER
VOTRE
NUMERO DE PORTE
NUM DE LA PORTE:
P1
002
COR: TOUCHE ESC
Vue Campi GSM
Adresse de centrale
CONFIGURER
L’ADRESSE DE CETTE
CENTRALE
CFG ADR CENTRALE
ADRESSE ACTUELLE
002
OK ?
Page 9
(GIR)
N°D010548-BA
MODEM IGSMDATA1-NPH
5 Raccordement du modem avec platines vidéo filaires NPH300-RS
5.1 Raccordement et paramétrage avec NPH300-RS et centrale EVE196-X3-NPH
Le raccordement des platines NPH300-RS s’effectue sur le bus RS485-2 du modem IGSMDATA1-NPH..
Vous pouvez raccorder jusqu'à 16 platines par modem.
La platine vidéo NPH300-RS se raccorde sur le bus RS485-2 du modem.
L’adresse ID des platines NPH300-RS se paramètre depuis l'IHM locale de chaque platine.
Les paramètres "N° DE PORTE" et "ADRESSE" des centrales doivent être paramétrés, de manière identique,
avec le terminal TELU-B (voir chapitre 4) .
La résistance de terminaison de 120 ohm pour l'équipement (centrale ou platine) en terminaison de bus se
configure par un switch.
La centrale utilise le lecteur VIGIK intégré à la platine NPH300 et commande la porte de la platine.
Les adresses ID de la platine NPH300 et de la centrale associée doivent être identiques.
La liaison antenne entre la centrale et la platine doit absolument être réalisé avec un câble coaxial 50Ω
de type RG58 (longeur max : 20m).
Vous devez paramétrer physiquement les adresses ID des équipements avec les mêmes valeurs
paramétrées par la suite dans Campigsm.com (Guide de Programmation Rapide modem IGSMDATA1NPH) .
Page 10
(GIR)
N°D010548-BA
MODEM IGSMDATA1-NPH
5.2 Configuration de la platine NPH300-RS pour une gestion temps réel
La platine d'interphonie filaire NPH300-RS est reliée à un ensemble de combinés et de moniteurs par le
système 300.
Deux modes de mises en services du système 300 sont possibles avec la NPH300-RS pour ensuite être gérée
en temps réel, via un modem IGSMDATA1-NPH, depuis le serveur www.campigsm.com.
- Programmation par PCS300.
Optez pour ce mode de mise en service pour les installations complexes (avec plusieurs platines
secondaires et principales).
Vous devrez déclarer l'ensemble de vos combinés à partir du logiciel PCS300 puis transférer votre base de
données dans la platine NPH300-RS via l'interface IPC.
Vous devrez, en parallèle, créer votre site sous campigsm en reprenant les codes d'appel définis sous
PCS300 . La base de données sera ensuite transférée dans la platine NPH300-RS, via le modem IGSMDATA1NPH.
Les paramètres de la platine NPH300 depuis l'IHM locale :
- Sélectionner PROGRAMMATION PCS300 ACTIF
- Sélectionner GESTION TEMPS REEL ACTIF
INSTALL
1>
2>
3>
4>
5>
6>
7>
8>
9>
PARAMETRES
INSTRUCTIONS
CODES PORTE
CODES RELAIS
HORAIRES PORTES
NOMS REPERTOIRE
SYNTHESE VOCALE
EFFACEMENT EN MASSE
TERMINER INSTALL
PARAMETRES
1/6
LANGUE: FRANÇAIS ANGLAIS
GESTION TEMPS REEL: OFF ACTIF
PROGRAMMATION PCS300: OFF ACTIF
AUTO-PROG: MANUEL AUTO INDEX 1
VIDEO: INT EXT / FIX AUX1 AUX2
DROIT TELU: OFF NORMAL PROVIC
BACKLIGHT TELU: OFF RECEP VALID
ADRESSE PROVIC-ONE: 1
RECHERCHE NOMS: OFF 1 2 3 4 5
- Programmation par auto apprentissage.
Optez pour ce mode de mise en service pour les installations simples (une seule platine et peu de
combinés).
Vous devrez déclarer l'ensemble de vos combinés, manuellement, sans l'aide d'aucun logiciel.
Vous devrez, en parallèle, créer votre site sous campigsm en reprenant les codes d'appel définis
manuellement. La base de données sera ensuite transférée dans la platine NPH300-RS, via le modem
IGSMDATA1-NPH.
Les paramètres de la platine NPH300 depuis l'IHM locale :
- Sélectionner PROGRAMMATION PCS300 OFF
- Sélectionner GESTION TEMPS REEL ACTIF
- Sélectionner AUTO PROG MANUEL
Rappel: Le CD fourni avec la platine NPH300-RS dispose des documents suivants.
-> Guide Installateur platine NPH300 - Compatible Système 300 N° D032501
-> Guide Utilisateur platine NPH300 - Compatible Système 300 N° D032500
-> Guide Mise en service platine NPH300 - Sans PCS300 N° D032505
-> Guide Mise en service platine NPH300 - Avec PCS300 N° D032508
Page 11
(GIR)
N°D010548-BA
MODEM IGSMDATA1-NPH
5.3 Schéma électrique avec NPH300 et EVE196-X3-NPH - commande gâche
Platine
NPH300-RS
Câble Système 300:
- Utiliser des paires torsadées de
câble Cat5, Cat6
- Bien séparer alimentation et les
paires par des câbles dédiés
Centrale
EVE196-X3-NPH
Modem
IGSMDATA1-NPH
Câble coaxial - antenne Vigik :
- Utiliser un coaxial 50Ω - RG58
- Distance max 20m
+ +
Alimentation
AR125
Câble alimentation Modem:
- Utiliser un câble SYT 8/10e ou
supérieur (1.5mm2) en fonction
de la distance (Imax=3A).
- Raccorder la centrale sur la
même alimentation (si besoin)
Gâche
- +
Alimentation
AR122 ou AR125
(selon gâche)
Câble RS485 :
- Utiliser une paire torsadée d'un
câble SYT 8/10e
- Bien séparer alimentation et
RS485 par des câbles dédiés
Câble alimentation gâche:
- Avoir une alimentation séparée
pour la commande de gâche
de la distance
Page 12
(GIR)
N°D010548-BA
MODEM IGSMDATA1-NPH
5.4 Schéma électrique avec NPH300 et EVE196-X3-NPH - commande ventouse
Platine
NPH300-RS
Câble Système 300:
- Utiliser des paires torsadées de
câble Cat5, Cat6
- Bien séparer alimentation et les
paires par des câbles dédiés
Centrale
EVE196-X3-NPH
Modem
IGSMDATA1-NPH
+ -
NO NF NF NO
Alimentation
AR125
Câble alimentation Modem:
de la distance (Imax=3A).
- Raccorder la centrale sur la
même alimentation (si besoin)
Câble coaxial - antenne Vigik :
- Utiliser un coaxial 50Ω - RG58
- Distance max 20m
+ -
Ventouse
- +
Alimentation
AR122 ou AR125
(selon ventouse)
Câble RS485 :
- Utiliser une paire torsadée d'un
câble SYT 8/10e
- Bien séparer alimentation et
RS485 par des câbles dédiés
Câble alimentation ventouse:
- Avoir une alimentation séparée
pour la commande de gâche
de la distance
Page 13
(GIR)
N°D010548-BA
MODEM IGSMDATA1-NPH
6 Raccordement du modem avec claviers codés PORTACODE Andy -RS
Le raccordement des claviers codés PORTACODE Andy s’effectue sur le bus RS485-1.
Vous pouvez raccorder jusqu'à 16 claviers codés par modem.
Le PORTACODE Andy se raccorde sur le bus RS485-1 du modem.
L’adresse ID des claviers codés se définit par l’IHM local dans le registre 96 (voir Guide d'installation Rapide
PORTACODE Andy). La résistance de terminaison de 120 ohm pour l’équipement en terminaison de bus se
configure par un cavalier sur le PORTACODE.
Vous devez paramétrer physiquement les adresses ID des équipements avec les mêmes valeurs
paramétrées par la suite dans Campigsm.com (Guide de Programmation Rapide modem IGSMDATA1NPH) .
7 Raccordement avec différents types d'équipements
Il est possible de raccorder des équipements différents sur le même Modem dans la limite de 16
équipements de chaque type et de 32 au total.
Le modem IGSMDATA1-NPH n'est pas compatible avec le récepteur HF.
L’ID de chaque type d’équipement commence à 1.
Pour chacun des bus RS485,
Vous devez fermer la résistance de terminaison du bus RS485 du dernier équipement périphérique.
Le récepteur HF n'est pas compatible avec le modem IGSMDATA1-NPH.
Page 14
(GIR)
N°D010548-BA
MODEM IGSMDATA1-NPH
8 Tests et vérifications
8.1 Lors de l’installation
Après mise sous tension le modem indique son niveau de réception à l’aide des voyants réception :
• Si le voyant FAIBLE est éclairé : RSSI 1 à 10, sélectionner un autre endroit.
• Si le voyant MOYEN est éclairé : RSSI 11 à 19, la réception est correcte.
• Si le voyant FORT est éclairé : RSSI 20 à 31, la réception est bonne.
L’envoi d’un SMS au modem avec le contenu E1234 donne les informations suivantes :
• IMEI. L’IMEI du matériel doit être déclaré sur le serveur campigsm.com
• SIGNAL = Excellent/Moyen/Faible. Niveau de réception du modem
• ETAT = Déclaré/on déclaré sur le serveur campigsm.com. Le modem doit être déclaré sur le serveur
pour être fonctionnel.
• DATE/HEURE. Lecture de la valeur de l’horloge temps du module, qui est synchronisée par le
serveur.
• ANTENNE = interne/externe. Information indiquant l’antenne utilisée.
8.2 Vérification du raccordement des équipements
Les bus RS485-1 et RS485-2 sont équipés d’une LED qui indique si des équipements sont connectés :
• Fixe = aucun équipement détecté
• Clignotant = un équipement communique avec le modem
L’envoi d’un SMS au modem avec le contenu 11234 permet de connaitre le détail des équipements
connectés.
• IMEI : IMEI identifiant le matériel ayant envoyé le SMS
• NPH = 1-2-3 => ID des NPH détectés sur le bus RS485-2
• POR = 1-2 => ID des Portacodes détectés sur le bus RS485-1
• CEN = 1-2-3-4-5-6 => ID des centrales Vigik détectés sur le bus RS485-2 (EVE196-X3)
Page 15
(GIR)
N°D010548-BA
MODEM IGSMDATA1-NPH
Page 16

Guide d`installation Rapide (GIR) Modem IGSMDATA1-NPH

Transcription

Documents pareils

Faire taire son modem sous Windows Millenium

Connexion Internet par modem avec Vista

Neptune RJ45

Connexion Internet par modem avec Windows 7

Faisons gagner François Bayrou en 2017 !

MT5634ZPX-PCI-U (Page 1)

TP-LINK Réseau - Modem+Routeur - TD-W8960N - ADSL2+

Brother Telecopieur - Fax - T106 Fax Personnel 110,00€

Carte modem PCI 56 Kbps V92

Bon de commande (suite)
