Déploiement Windows

SISR4 POD2
MERRIEN Rémy

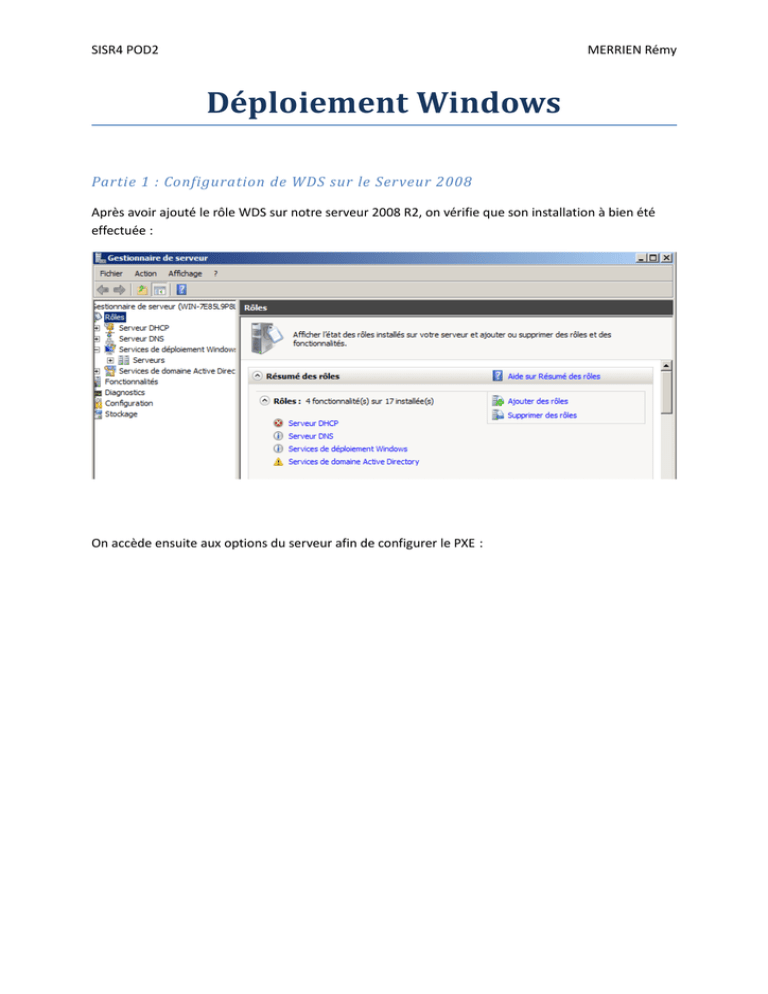

Déploiement Windows
Partie 1 : Configuration de WDS sur le Serveur 2008
Après avoir ajouté le rôle WDS sur notre serveur 2008 R2, on vérifie que son installation à bien été
effectuée :
On accède ensuite aux options du serveur afin de configurer le PXE :
SISR4 POD2
MERRIEN Rémy
Cela nous permet d’accepter tous les clients souhaitant se connecter à notre serveur. On peut
également configurer le temps de réponse PXE entre clients et notre serveur.
Partie 2 : Ajout d’une image de démarrage
Une image de démarrage permet d’amorcer une machine à partir réseau. Pour ajouter une image de
démarrage :
 Clic droit sur Boot Image> Ajouter une image de démarrage
 Indiquez l’emplacement de l’image de boot
Ici nous avons crée l’image Deploy_POD2_W7 :
SISR4 POD2
MERRIEN Rémy
Ajout d’une image système
Maintenant que l’on à ajouté une image de boot, il est nécessaire d’ajouter les images qui nous
permettront de déployer les systèmes d’exploitation de notre choix. Pour cela :
 Clic droit sur Image d’installation > Ajouter image d’installation
Nous avons donc crée l’image Windows_7_POD2
SISR4 POD2
MERRIEN Rémy
Capture d’image
Une image de capture permet « d’aspirer » le contenu du disque dur d’une machine afin d’en créer
une copie sur le serveur WDS. Cette copie pourra par la suite être déployée sur l’ensemble d’un parc
homogène via la méthode traditionnelle du boot PXE.
Le système créer le fichier d’amorce qui va nous permettre de capturer notre système
Une fois terminé, on coche la case afin que le fichier de capture généré auparavant soit
automatiquement ajouté dans la liste des images de boot.
SISR4 POD2
MERRIEN Rémy
Sysrep
Le « sysprep » est une action qui va préparer notre système à être déployé sur un grand nombre de
poste.
On peut activer sysprep depuis le CMD on obtient ensuite cette fenêtre :
Cocher la case Généraliser et Arrêter le système dans l’option d’extinction.
Configuration du client sur VirtualBox
On doit configurer notre client afin qu’il puisse démarrer en réseau. Pour cela, dans les paramètres de
la machine virtuelle, on va dans l’onglet système et on change l’ordre d’amorçage : on coche l’option
réseau et on décocher toutes les autres possibilités. On doit ensuite placé la fonction « réseau » en
premier.
SISR4 POD2
MERRIEN Rémy
Notre Serveur WDS ainsi que notre client W7 sur VirtualBox sont maintenant configurés, on peut
passer au déploiement.
On choisi l’option LAN pour pouvoir booter depuis le réseau.
Après avoir choisi notre image de démarrage Deploy_POD2_W7, on passe ensuite à l’installation :
SISR4 POD2
MERRIEN Rémy
On voit bien ici que l’installation provient du serveur qui nous donnes son @ IP : 172.16.0.175
Windows Automated Installation Kit (WAIK)
Le WAIK est un kit fournissant un ensemble de logiciels facilitant le déploiement de Windows Seven.
Il regroupe les éléments suivants :





Windows System Image Manager (WSIM)
Volume Activation Management Tool (VAMT)
Application Compatibility Toolkit (ACT)
Microsoft Assessment and Planning toolkit (MAP)
Microsoft Deployment Toolkit (MDT)
Après s’être procurer le WAIK 3.0 et avoir exter son contenu, on arrive sur l’interface de l’installation :
SISR4 POD2
MERRIEN Rémy
Maintenant que le WAIK est installé, il est nécessaire de charger un fichier catalogue. Pour cela :
 Ouvrez le gestionnaire WSIM (Windows System Image Manager)
 Clic droit sur Sélectionnez une image […] > Sélectionnez l’image Windows
SISR4 POD2
MERRIEN Rémy
A partir de l’ISO de Windows 7 Professional, on choisi : install_Windows 7 PROFESSIONAL.clg
On doit maintenant créer deux fichiers de réponse : 1 pour notre serveur WDS et un pour notre client
Windows 7.
Pour notre Serveur
On clic sur ajouter fichier de réponses et on obtient la liste suivante :
On ne se préoccupera que de windowsPE
On doit maintenant ajouter des composants à notre fichier de
réponse du serveur.
Voici la liste des fichiers de réponses à ajouter à WDS :
Voici les composants à ajouter:
amd64_Microsoft-Windows-International-CoreWinPE\SetupUILanguage
amd64_Microsoft-Windows-Setup\DiskConfiguration\Disk\CreatePartitions\CreatePartition
amd64_Microsoft-Windows-Setup\DiskConfiguration\Disk\ModifyPartitions\ModifyPartition
amd64_Microsoft-Windows-Setup\WindowsDeploymentServices\
On obtient ensuite comme fenêtre :
SISR4 POD2
MERRIEN Rémy
Fichier de réponses pour l’installation de Seven
On fait la même procédure que pour le serveur sauf que cette fois-ci c’est pour notre client Windows
7.
Voici les composants à ajouter :
amd64_Microsoft-Windows-Shell-Setup
amd64_Microsoft-Windows-UnattendedJoin
amd64_Microsoft-Windows-International-Core
amd64_Microsoft-Windows-Shell-Setup\OOBE
amd64_Microsoft-Windows-Shell-Setup\UserAccounts\LocalAccounts
On obtient la fenêtre:
Nous avons maintenant nos deux fichier de réponses: 1 pour WDS et l’autre pour Windows7
Création d’une session multicast
SISR4 POD2
MERRIEN Rémy
WDS propose la possibilité de créer une session multicast afin de distribuer simultanément une
image à un grand nombre de postes « inscris » à cette session.
Dans la fenêtre création d’une session par multidiffusion, on donne un nom à la session, ici
test-multicast :
On choisi ensuite le type de session, ici on choisira auto-cast.
Une fois la création de la session terminée, on s’aperçoit que notre transmission a bien été
enregistrée :
Ci-dessous, un extrait d’une capture réseau durant une session multicast :
