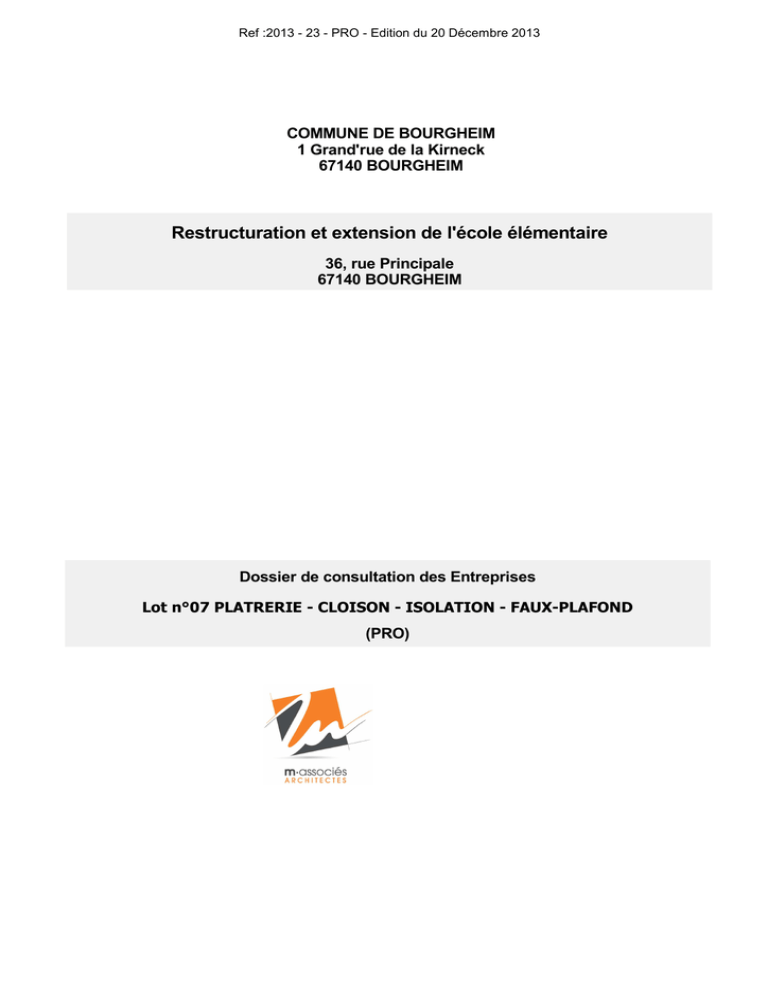

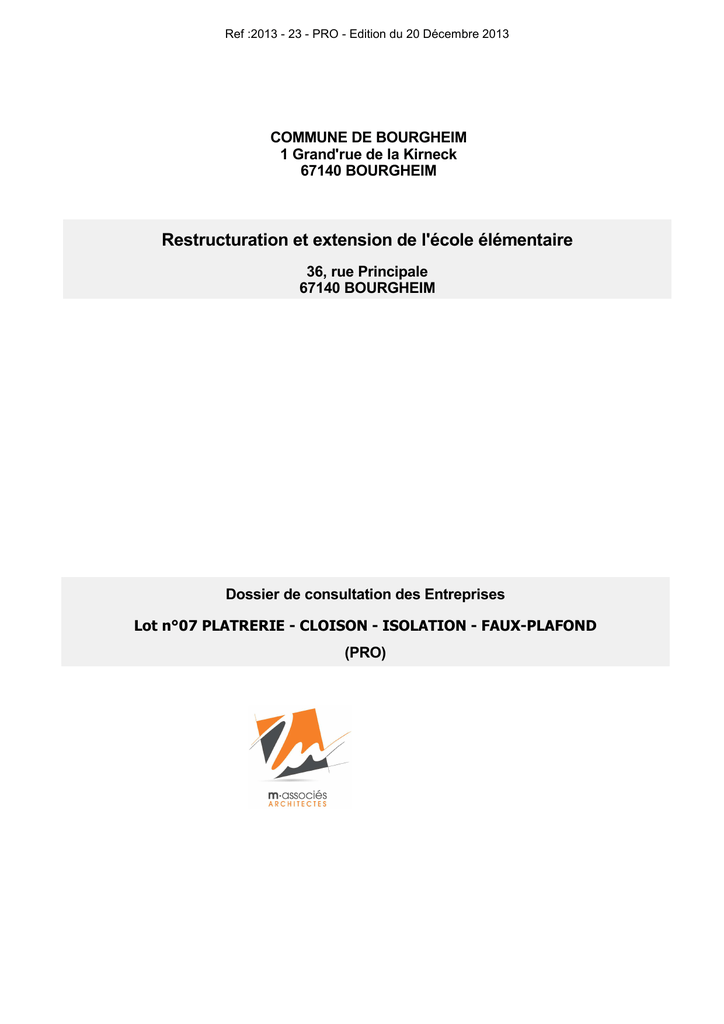

Dossier de consultation des Entreprises
Lot n°07 PLATRERIE - CLOISON - ISOLATION - FAUX-PLAFOND
(PRO)
Restructuration et extension de l'école
élémentaire
36, rue Principale
67140 BOURGHEIM
BUREAU DE CONTROLE :
VERITAS
Tél : 03 88 56 84 84
Mél : [email protected]
COORDONNATEUR SPS :
QUALICONSULT
Tél : 03 88 78 45 81
MAITRE D'OUVRAGE
67140 BOURGHEIM
Lot n°07
ARCHITECTE :
m.associés ARCHITECTES
1A Chemin d'Innenheim
CS 69215 - ALTORF
ALTORF
Tél : 03 88 38 24 68 Fax : 03 88 49 82 49
PLATRERIE - CLOISON - ISOLATION FAUX-PLAFOND
BE STRUCTURE :
HN INGENIERIE
16b, rue de l'Electricité, HOENHEIM
BP 80134
67804 BISCHHEIM CEDEX
Tél : 03 88 81 32 81 Fax : 03 88 81 14 07
BE FLUIDES :
TDS
5, rue de Neufchâtel
67380 LINGOLSHEIM
Tél : 03 88 76 11 45
BE FLUIDES ELECTRICITE :
FLUID IT
Parc d'activité Ouest - Bât. Louis Blériot
67960 ENTZHEIM
Tél : 03 88 10 34 10 Fax : 03 88 78 27 64
CCTP
Dossier
2013 - 23
Date
20/12/2013
Phase
PRO
Indice
2013 - 23-Restructuration et extension de l'école élémentaire
36, rue Principale - 67140 BOURGHEIM
Code
CCTP - Lot n°07 PLATRERIE - CLOISON - ISOLATION - FAUX-PLAFOND
PRO - Edition du 20/12/13
Désignation
GENERALITES
1/ CONNAISSANCES DES TRAVAUX
La nomenclature des travaux du présent lot a été analysée avec le plus grand soin possible dans le présent CCTP. Le présent Cahier des
Clauses Techniques Particulières (C.C.T.P.) a pour objet, la description des travaux et des particularités de l'opération. L'entrepreneur est
tenu d'en prendre connaissance dans sa totalité s prétendre les avoir ignorés. L'entrepreneur est tenu de procéder à une vérification
approfondie des documents qui lui seront remis en vue de l'établissement de ses prix forfaitaires, et de signaler le cas échéant à l'architecte
les erreurs, contradictions ou omissions qu'il pourrait constater, et ceci pendant la période d'étude de sa proposition en tout état de cause,
jamais après la remise de celle-ci.
2/ CONDITIONS GENERALES
2.1/ CONNAISSANCES DES LIEUX
Le fait d'avoir soumissionné suppose que l'entrepreneur a obtenu tous les renseignements nécessaires à la parfaite réalisation de ses travaux,
qu'il a visité les lieux, et qu'il s'engage à exécuter ces ouvrages dans les règles de l'art, et ce, sans jamais pouvoir prétendre à aucun
supplément sur les prix convenus, qui ne seraient et ne pourraient d'ailleurs être financés. Il ne saurait se prévaloir ultérieurement à la
conclusion du marché, d'une connaissance insuffisante des sites, lieux et terrains d'implantation, nature du sol, moyens d'accès, conditions
climatiques en relation avec l'exécution de ses travaux.
2.2/ CONTENU DES PIX FORFAITAIRES
Les prix forfaitaires devront comprendre toutes les fournitures, façons et accessoires nécessaires au parfait achèvement des ouvrages en
conformité avec l'art de bâtir et avec les lois et règlements en vigueur, même si certaines de ces fournitures ou faons n'étaient pas
mentionnées dans les documents relatifs à ces ouvrages. L'entrepreneur ne pourra modifier ultérieurement ses prix forfaitaires en invoquant
une définition insuffisante des travaux qu'il est présumé connaître parfaitement au moment de l'établissement de ses prix.
2.3/ CONNAISSANCE DES PLANS
L'entrepreneur devra vérifier soigneusement toutes les cotes portées aux dessins et s'assurer de leur concordance, tant entre les divers plans,
qu'avec les bâtiments existants s'il s'agit de rénovation ou s'il existe une mitoyenneté.
2.4/ RECEPTION DES LIEUX
Le fait de commencer les travaux suppose que l'entrepreneur accepte les lieux tels qu'ils sont. Il devra, pour éviter tout conflit avec les autres
entrepreneurs, réceptionner les ouvrages sur lesquels il aura à travailler. S'il avait des réserves à formuler, il devrait demander l'inscription en
P.V à l'architecte ou au coordinateur de travaux, avant tout commencement d'exécution de sa part. Passé ce délai, sa réclamation serait jugée
irrecevable.
2.5/ PROTECTION DES OUVRAGES
L'entrepreneur est responsable de tous les dégâts qu'il pourrait occasionner sur ses ouvrages, les ouvrages des autres corps d'état ou
les ouvrages mitoyens. Dégâts qui pourraient survenir soit de son fait, soit de celui de son personnel ou des intempéries : gel, déshydratation,
etc... La remise en état serait alors à sa charge et à ses frais et ceci sans délai d'exécution. Pour pallier à ces inconvénients, il lui appartient
donc de prendre toutes précautions utiles : protections, bâchages, etc... protection contre le vol, qui sont implicitement contenues dans sa
proposition. Il assurera, directement ou par l'entremise d'un responsable compétent, une surveillance sérieuse de son chantier.
3/ DOCUMENTS
3.1/ DOCUMENTS A FOURNIR
L'entrepreneur devra joindre obligatoirement à sa soumission et aux pièces annexes définies au C.C.A.P.:
Le présent document,
Le devis quantitatif estimatif décomposant le prix global forfaitaire,
Le calendrier d'exécution propre à son lot.
Les croquis et notes éventuels détaillant les techniques de mise en œuvre.
3.2/ VARIANTES
Dans un but d'économie ou de rapidité d'exécution, l'entrepreneur peut proposer soit des matériaux différents, soit un système constructif
différent, sans toutefois nuire à la qualité de la prestation. Il ne pourra le faire sans que les dits matériaux soient conformes aux exigences
légales. Cette proposition devra alors figurer en variante de sa soumission, mais seulement en variante, avec un court exposé des motifs.
L'architecte jugera du bien fondé et transmettra au maître de l'ouvrage, avec tout avis nécessaire pour décision. Ces matériels ou
équipements ainsi proposés devront faire l'objet de présentation sous forme d'échantillons, chaque fois que le Maître de l'ouvrage ou
l'architecte l'exigeront.
Page 3/21
Code
Désignation
PRESCRIPTIONS PARTICULIERES AU LOT
2.1 - DOCUMENTATIONS DE REFERENCE / REGLE D'EXECUTION
Les travaux, de même que les fournitures du présent lot, devront dans tous les cas être conformes aux règlements de la construction, aux
normes, aux D.T.U. (Documents Techniques Unifiés) et aux règles de calcul D.T.U. en vigueur à la date de l'établissement du présent cahier.
Sont applicables en particulier :
• L'ensemble des normes françaises de l'AFNOR se rapportant aux ouvrages du présent lot
• Les normalisations, spécifications et règles techniques établies par l'U.T.E. (Union Technique de l'Electricité)
• Les conditions imposées par les Services de Sécurité (Nationaux, Départementaux et Communaux), l'Inspection du Travail et la Sécurité
Sociale (Direction des Accidents du Travail)
• Le règlement sanitaire départemental
• Les règlements particuliers des Services Publics applicables aux installations raccordées sur leurs réseaux.
Sont applicables à la présente construction :
• Les réglementations relatives aux Etablissements recevant du public
• Le Cahier des Prescriptions de l'Assemblée Plénière des Compagnies d'Assurance Incendie
* Liste des D.T.U. applicables au marché :
- DTU 25.1 : Enduits intérieurs en plâtre.
- DTU 25.221 : Plafonds constitués par un enduit armé en plâtre.
- DTU 25.222 : Plafonds fixés (plaques de plâtre à enduire ou à parement lisse)
- DTU 25.31 : Ouvrages verticaux en carreaux de plâtre à parement lisse.
- DTU 25.41 : Ouvrages en plaques de parement plâtre (à faces cartonnées).
- DTU 25.42 : Complexes de doublage.
- DTU 25.51 : Plafonds en staff.
* Liste des enduits intérieurs en plâtre :
- NF B 12-300 (décembre 1987): Gypse et plâtre - Plâtres - Généralités - Clauses et conditions générales
- NF B 12-301(décembre 1987): Gypse et plâtre - Plâtres pour enduits intérieurs à application manuelle ou mécanique de dureté normale ou
de très haute dureté - Classification, désignation, spécifications
- XP P 18-303 (août 1999) : Eau de gâchage pour béton
- NF P 71-202 (DTU 25.221) : Plafonds constitués par un enduit armé en plâtre - Cahier des charges
- NF A 91-131 (avril 1962): Fils d'acier galvanisés à chaud - Spécification du revêtement de zinc
- NF P 71-201-2 (DTU 25.1) : Enduits intérieurs en plâtre - Cahier des clauses spéciales
- NF P 72-201 (DTU 25.222) : Plafonds fixés : plaques de plâtre à enduire, plaques de plâtre à parement lisse - Cahier des charges
- NF B 12-300 (décembre 1987): Gypse et plâtre - Plâtres - Généralités - Clauses et conditions générales
- NF P 68-201 (DTU 25.232) : Plafonds suspendus, plaques de plâtre à enduire, plaques de plâtre à parement lisse directement suspendues Cahier des charges
- NF P 68-202 (DTU 25.231) (mai 1993, novembre 1998) : Plafonds suspendus en éléments de terre cuite - Cahier des charges
- NF P 74-201-1 (DTU 59.1) : Travaux de peinture des bâtiments - Cahier des clauses techniques
de plâtre à parement lisse directement suspendues - Cahier des charges
- NF P 68-202 (DTU 25.231) (mai 1993, novembre 1998) : Plafonds suspendus en éléments de terre cuite - Cahier des charges
- NF P 74-201-1 (DTU 59.1) : Travaux de peinture des bâtiments - Cahier des clauses techniques
* Liste des plaques doublage isolant :
- NF P 72-204-1 (DTU 25.42) : Ouvrages de doublage et habillage en complexes et sandwiches plaques de parement en plâtre-isolant Cahier des clauses techniques
* Liste des carreaux de plâtre :
- NF P 72-301(décembre 1983): Carreaux en plâtre d'origine naturelle à parements lisses pour cloison de distribution ou doublage.
- NF P 72-202-1/2 (DTU 25.31) : Ouvrages verticaux de plâtrerie ne nécessitant pas l'application d'un enduit au plâtre - Exécution des cloisons
en carreaux de plâtre.
- NF P 51-201 (DTU 24.1) (mars 1976,mai 1993,octobre 1999) : Travaux de fumisterie - Cahier des charges.
- NF B 12-301(décembre 1987): Gypse et plâtre - Plâtres pour enduits intérieurs à application manuelle ou mécanique de dureté normale ou
de très haute dureté - Classification, désignation, spécifications.
- P 10-202-1 (DTU 20.1) (septembre 1985, octobre 1993, avril 1994, décembre 1995, décembre 1999) : Ouvrages en maçonnerie de petits
éléments - Parois et murs - Partie 1 : Cahier des clauses techniques.
- NF P 74-201-1 (DTU 59.1) : Travaux de peinture des bâtiments - Cahier des clauses techniques.
* Liste des plaques de parement plâtre :
- NF P 72-302 (octobre 1981): Plaques de parement en plâtre - Définition, spécifications et essais.
- NF A 91-131 (avril 1962): Fils d'acier galvanisés à chaud - Spécification du revêtement de zinc
- NF P 72-203-2 (DTU 25.41) : Ouvrages en plaques de parement en plâtre (plaques à faces cartonnées) - Cahier des clauses spéciales
* Liste des plafonds en plâtre :
Page 4/21
Code
Désignation
* Liste des plafonds en plâtre :
- NF A 91-131 (avril 1962): Fils d'acier galvanisés à chaud - Spécification du revêtement de zinc.
- NF P 71-201-1(DTU 25.1) : Enduits intérieurs en plâtre - Cahier des charges.
* Liste des plafonds en staff :
- NF P 73-201-1/2 (DTU 25.51) : Mise en oeuvre des plafonds en staff - Cahier des clauses techniques.
- NF P 73-301(septembre 1991): Staff et stuc - Eléments en staff - Plaques, éléments pour décoration.
* Liste des REGLES plaques de parement plâtre :
- Règles Th-K (DTU P 50-702) (février 1997) : Règles de calcul des caractéristiques thermiques utiles des parois de construction.
- Règles Th-G (DTU P 50-704) (avril 1991) : Règles de calcul du coefficient GV des bâtiments d'habitation et du coefficient G1 des bâtiments
autres que d'habitation.
- Règles Th-BV (DTU P 50-707) (juillet 1988, juillet 1989) : Règles de calcul du coefficient de besoins de chauffage des logements
- Règles Th-C (DTU P 50-706) (septembre 1993) : Règles de calcul du coefficient de performance thermique globale des logements.
2.2 - QUALITE, ORIGINE DES MATERIAUX ET MISE EN OEUVRE
2.2.1 - ENDUITS INTERIEURS DE PLATRE
2.2.1.1 - Prescriptions concernant les supports
Réception des supports
Avant tout commencement de travaux, l'entrepreneur du présent corps d'état devra procéder à la réception des supports devant recevoir un
enduit en plâtre, afin de s'assurer que ces supports présentent toutes les conditions requises pour permettre une bonne adhérence des
enduits.
Le cas échéant, le plâtrier fera immédiatement et par écrit au maître d'oeuvre, les réserves et observations qu'il jugera nécessaires.
Supports non conformes
Dans le cas où tous ou certains supports ne seraient pas aptes à recevoir les travaux prévus notamment en ce qui concerne l'état de surface,
la rugosité, la planitude, les aplombs et équerrages, la position des bâtis et huisseries, la saillie des canalisations électriques, etc., il sera à
exécuter des travaux préparatoires pour remédier à cet état de choses.
Selon leur nature, et sur ordre du maître d'oeuvre, ces travaux seront réalisés soit par l'entrepreneur responsable, soit par le présent lot, mais
les frais en seront toujours supportés par l'entrepreneur responsable.
A ce sujet, il est cependant précisé que le présent lot aura implicitement à sa charge l'exécution des dégrossis et surcharges locales au plâtre,
étant bien spécifié que seules les surcharges générales consécutives à un manque de planitude générale du support seront imputées à
l'entrepreneur ayant réalisé ces supports.
Supports en béton
Sur tous les supports en béton tant horizontaux que verticaux, l'entrepreneur du présent lot aura à prendre toutes dispositions pour garantir
une parfaite adhérence de l'enduit plâtre sur le béton.
Supports particuliers - Supports de natures différentes juxtaposés
Il est précisé que l'entrepreneur aura implicitement à sa charge la fourniture et la pose de tous grillages ou treillages nécessaires à la bonne
tenue des enduits sur certains supports particuliers dont la nature du parement les rend nécessaires.
2.2.1.2 - Etat de surface des enduits finis
Planitude
Les tolérances de planitude seront les suivantes :
- planitude locale : 1 mm sur 0,20 m ;
- planitude générale : 10 mm sur 2 m (enduits sans nus ni repères).
2.2.1.3 - Prescriptions complémentaires
Dans le cas d'huisseries et bâtis bois, l'enduit plâtre fini devra parfaitement affleurer ces éléments.
Mêmes prescriptions pour ce qui est des menuiseries extérieures disposées au nu intérieur du mur.
Les angles métalliques devront toujours être complètement et parfaitement enrobés.
Dans le cas où il est prévu des revêtements spéciaux rigides collés directement sur l'enduit plâtre tels que carrelages, panneaux stratifiés,
éléments acoustiques, etc., les tolérances de planéité pour ces parties d'enduit seront les suivantes :
- planitude générale : 5 mm sur 2 m en tous sens ;
- planitude locale : 1 mm sur 0,20 m en tous sens.
*Cas d'enduits non conformes
Dans le cas où le parement des enduits ne répondrait pas aux prescriptions du présent article, le maître d'oeuvre pourra faire reprendre les
travaux par le présent lot, ou faire exécuter des travaux préparatoires supplémentaires par l'entrepreneur chargé des travaux de revêtements,
mais aux frais du présent lot.
Page 5/21
Code
Désignation
mais aux frais du présent lot.
2.2.2 - CLOISONS EN ELEMENTS A PAREMENT FINI
2.2.2.1 - Prescriptions relatives aux matériaux
Matériaux de joints raccords : ces matériaux seront des colles et du plâtre PFC conformes aux impératifs de l'Avis Technique du matériau
considéré.
Eléments métalliques : tous les éléments métalliques entrant dans les ouvrages de cloisons devront être traités contre la corrosion par
galvanisation ou protection équivalente, la protection par peinture seule n'étant pas admise.
Matériaux isolants : ils devront être de 1re qualité en l'espèce indiquée, et comporter un pare vapeur dans tous les cas où celui-ci est
nécessaire. Leur degré de résistance au feu devra répondre à celui exigé compte tenu du classement feu de la construction.
2.2.2.2 - Etat de surface des cloisons finies
L'entrepreneur aura si besoin est à réaliser tous travaux nécessaires pour réparation des défauts localisés, rattrapages des désaffleurements
au droit des joints par enduisage et ponçage, etc.
2.2.2.3 - Prescriptions diverses
Il est rappelé que seules les canalisations électriques en courants faibles peuvent être encastrées dans les cloisons en carreaux de plâtre.
Il incombera à l'entrepreneur du présent lot de prendre contact avec l'entrepreneur d'électricité en temps voulu, pour attirer son attention à ce
sujet et lui donner toutes indications utiles.
Les passages de tuyauteries, gaines, câbles, etc., à l'intérieur des cloisons à ossature métallique ainsi que les fixations d'objets sur ces
ossatures, devront se faire conformément aux prescriptions du fabricant, et l'entrepreneur du présent lot devra en avertir les corps d'état
intéressés.
2.2.2.4 - Exécution des cloisons à parements finis en plâtre, autres que carreaux de plâtre
En application des spécifications ci-avant du présent document, ces cloisons seront traitées par analogie aux cloisons en carreaux de plâtre,
et leur exécution devra répondre
- aux prescriptions de leur Avis Technique ainsi qu'aux prescriptions de mise en oeuvre du fabricant, tant en ce qui concerne les matériaux de
montage et de liaison que le montage proprement dit, les travaux de finition, etc. ;
- aux conditions et prescriptions ci-avant définies pour les cloisons en carreaux de plâtre, dans la mesure où elles sont compatibles avec le
type de cloison et où elles ne sont pas contraires aux prescriptions des documents visés au paragraphe ci-avant.
Les dimensions limites d'utilisation fixées par le fabricant ne pourront en aucun cas être dépassées.
Avant le début des travaux, l'entrepreneur du présent lot sera tenu de provoquer une réunion sur le chantier avec le fabricant. Ce dernier
devra donner par écrit toutes instructions de mise en oeuvre en fonction des particularités du chantier, que l'entrepreneur devra
scrupuleusement respecter.
2.2.3 - CLOISONS ET HABILLAGES EN PLAQUES DE PAREMENT EN PLATRE
Prescriptions relatives aux matériaux
Tous les matériaux nécessaires à la réalisation des cloisons et habillages en plaques de parement en plâtre, à savoir :
- plaques standard, haute dureté et/ou spécial feu, revêtues ou non d'un pare-vapeur suivant spécifications ci-après ;
- matériaux de traitement des joints et raccords ;
- ossature bois et/ou métalliques suivants spécifications ci-après;
- moyen de fixation par pointes ou par vis ;
- adhésif de collage des plaques, colle contact, couvre-joint, feuille ou profil plastique, etc. ;
devront répondre aux prescriptions des DTU en vigueur.
2.2.4 - FAUX PLAFONDS EN ELEMENTS PREFABRIQUES DE PLATRE
2.2.4.1 - Généralités
Les travaux seront soumis aux conditions et prescriptions des DTU en vigueur. Ces travaux comprendront implicitement tous ouvrages
principaux et accessoires nécessaires quels qu'ils soient, tant en ce qui concerne les ossatures, suspentes, fixations, etc., que les plafonds
proprement dits, et les ouvrages de finition.
L'ensemble des travaux devra d'autre part être réalisé d'une façon absolument conforme aux prescriptions de mise en oeuvre du fabricant du
type de plafond considéré.
2.2.4.2 - Supports des plafonds
Il appartiendra à l'entrepreneur du présent corps d'état de se mettre en rapport en temps voulu avec le ou les entrepreneurs chargés de
l'exécution des ouvrages constituant les supports des plafonds, afin de leur donner toutes indications utiles avec tous dessins cotés à l'appui,
pour ce qui est des percements, douilles, fers ou crochets en attente, rails de fixation, etc., à prévoir dans ces supports.
Dans les cas de douilles, rails, fers ou crochets en attente à incorporer au coulage des ouvrages, l'entrepreneur du présent corps d'état
fournira ces accessoires au maçon, et il en contrôlera la mise en oeuvre.
Page 6/21
Code
Désignation
2.2.4.3 - Prescriptions relatives aux matériaux
Tous les matériaux et fournitures à mettre en oeuvre devront répondre aux prescriptions des DTU en vigueur.
2.2.4.3 - Ossatures - Suspentes - Fixations
Pour tous les plafonds de tous types, l'entrepreneur du présent lot devra l'exécution de tous ouvrages nécessaires à la réalisation des
ossatures de fixation et de pose.
Ces ossatures comprendront tous les éléments utiles en fonction du type de plafond et de la nature du support.
L'entrepreneur déterminera la disposition et les sections des différents éléments de l'ossature en fonction des portées, du type de plafond, de
la nature du revêtement, des surcharges dues à l'appareillage électrique ou autres, etc., de manière à assurer dans tous les cas une tenue
parfaite des plafonds et à donner toutes garanties de sécurité.
Toutes les fixations des éléments de l'ossature sur le support seront à la charge du présent corps d'état.
Sur des supports en béton, ces fixations se feront soit par pistoscellement, soit sur douilles ou rails incorporés au coulage, soit sur des
crochets laissés en attente au coulage, soit par tout autre moyen efficace à faire agréer par le maître d'oeuvre, à l'exclusion des scellements
en sous-face de plancher.
Sur des supports métalliques, ces fixations se feront soit par boulonnage sur percements prévus en attente, soit à l'aide de colliers, étriers ou
crochets spéciaux. Sur des supports en bois, ces fixations se feront par tire-fond ou vis à bois de dimensions adéquates.
Tous les éléments de l'ossature et ceux de fixation en métal ferreux seront traités contre la corrosion, soit par galvanisation à chaud, soit par
métallisation au zinc, éventuellement, mais après accord écrit du maître d'oeuvre, par peinture spéciale au minium de plomb.
2.2.4.4 - Revêtement de plafond
Les éléments du revêtement de plafond seront fixés sur l'ossature suivant le système prévu par le fabricant. Cette fixation devra être telle qu'il
ne puisse se produire aucune déformation du revêtement par suite de dilatations ou autres causes. En aucun cas, la fixation, quelle qu'elle
soit, ne devra être visible sur le parement fini.
La finition du plafond devra être très soigneusement réalisée, notamment en ce qui concerne les ajustages en rives et au droit des
pénétrations, en aucun cas par un couvre-joint rapporté sous le plafond.
2.2.4.5 - Sujétions diverses
L'entrepreneur aura à sa charge toutes sujétions d'exécution imposées par les besoins des autres corps d'état, notamment :
- tous découpages et ajustages pour appareils d'éclairages ;
- toutes façons de trappes ou volets ouvrants ou amovibles, pour permettre l'accès aux robinetteries, boîtes de dérivation, etc. ;
- tous percements et découpages au passage de tuyauteries et autres ; etc.
2.2.5 - CALFEUTREMENT
Sur les surfaces enduites en plâtre, l'entrepreneur du présent lot devra implicitement :
- l'exécution de tous les raccords de percements, scellements, tranchées, etc., afférents aux ouvrages des autres corps d'état ;
- tous les calfeutrements, garnissages, solins, etc., nécessaires au droit des menuiseries, huisseries, canalisations ou autres ;
- tous les raccords de finition en rives après exécution des plinthes et revêtements verticaux scellés, le cas échéant.
Ces raccords, calfeutrements, etc., font implicitement partie des prestations du marché du présent lot.
Sur les cloisons et plafonds, le présent lot aura également à sa charge l'exécution des raccords des percements, scellements, rebouchages,
etc., exécutés par les autres corps d'état.
Dans le cas toutefois où ces travaux sont consécutifs à des erreurs d'exécution, à des malfaçons ou à des retards d'exécution d'autres corps
d'état, le présent lot ne pourra se refuser à les exécuter, mais les frais en seront supportés par le ou les corps d'état responsables.
2.3 - LIMITE DE PRESTATIONS
2.3.1 - LIMITES DES AUTRES LOTS
L'entreprise aura à prévoir la totalité de ses travaux nécessaires au parfait achèvement et fonctionnement de ses ouvrages à l'exception de
certains travaux qui seront réalisés par les autres corps d'état, et en particulier :
Travaux à la charge du lot GROS-OEUVRE :
* L'installation de chantier compris clôtures et le remaniement de celles-ci.
* Les traits de niveaux.
* Les calfeutrements des murs maçonnés y compris derrières les isolations.
Travaux à la charge du lot MENUISERIE EXTERIEURE :
* La fourniture et pose des fenêtres et portes-fenêtres, ainsi que leur réglage altimétrique.
* la fourniture des huisseries associées et autres bâtis dormants..
Travaux à la charge du lot MENUISERIE INTERIEURE :
* la fourniture des huisseries associées et autres bâtis dormants.
* la fourniture et la pose des trappes d'accès.
Travaux à la charge du lot ELECTRICITE COURANT FORT :
* Raccordement au réseau de terre des masses métalliques (fixations prévues au lot ossature métallique)
* La mise en place des gaines ;
* La mise en place et réglage des boîtiers (y compris les contraintes CF exigées) ;
Page 7/21
Code
Désignation
* Les fourreaux de traversées de cloisonnement (y compris les contraintes CF exigées).
Travaux à la charge du lot ELECTRICITE COURANT FAIBLE :
* La mise en place des gaines ;
* Les fourreaux de traversées de cloisonnement ;
Travaux à la charge du lot GENIE CLIMATIQUE :
* Les fourreaux de traversées de cloisonnement.
* La fourniture des bouches de ventilation.
* Le scellement des pattes de fixation de corps de chauffe.
Travaux à la charge du lot PLOMBERIE :
* Les fourreaux de traversées de cloisonnement.
* l'exécution des joints étanches (au droit des appareils sanitaires ou ménagers...).
Travaux à la charge du lot PEINTURES :
* Les enduits de finition.
* la protection contre la corrosion des parties métalliques.
* la fourniture et la pose des protège-angles de finition (après revêtements).
2.3.2 - TRAVAUX DIVERS A LA CHARGE DU PRESENT LOT
Toutes les fournitures et travaux nécessaires au parfait achèvement des ouvrages seront prévus, ce descriptif n'étant pas limitatif. Seront dus
également tous les documents graphiques, notes de calculs et essais. D'une manière générale, tous les travaux entraînés par une
modification apportée par le titulaire du présent lot à la solution de base faisant l'objet de l'appel d'offres seront obligatoirement exécutés par
les titulaires des lots spécialisés sous la responsabilité et à la charge du titulaire du présent lot.
* Travaux divers dus au PRESENT LOT :
Outre les travaux décrits à la charge du présent lot dans les documents contractuels et sauf stipulations contraires, l'entreprise devra en outre,
et en coordination avec les autres lots :
* La fourniture, le transport et la mise en oeuvre de tous les matériaux nécessaires à la réalisation des travaux ;
* L'amenée, l'établissement, le repliement et l'enlèvement de tous les appareils, engins, échafaudages, etc., ainsi que les gravois provenant
de l'installation ;
* Le tracé de la cloison où est incorporé un ouvrage de menuiserie (huisserie, poteau) ou la vérification de ce tracé, s'il a été exécuté
préalablement par le menuisier ;
* La vérification du traçage du développé de la cloison ;
* la mise en place, réglage et scellement des huisseries associée aux cloisons de distribution ;
* La fourniture et la pose des éléments constituant tous types de cloisons, y compris toutes façons et fournitures diverses : plâtre, colle, eau,
électricité, bandes résilientes, accessoires, joints souples, calicots, etc. nécessaires à cette pose ;
* La percement pour encastrement de boîtiers électriques (boîtiers fournis et posés par l'électricien) ;
* La pose des pattes de scellement ;
* Les piquages et nettoyages, le cas échéant (nécessaires), de la surface du gros oeuvre ou des enduits déjà exécutés au raccord avec la
cloison ;
* le traitement des fissures et des microfissures dans le cas de supports neufs ou de supports anciens ;
* La fourniture, la pose, la dépose et l'enlèvement du matériel d'exécution ;
* Le nettoyage de toutes projections sur les parois, plafonds et sols, etc. et l'enlèvement de tous déchets et gravois résultant de ces travaux.
* le dépoussiérage et le brossage du support ainsi que le rebouchage éventuellement nécessaire avant tout enduit.
* Les réservations et calfeutrements en respectant les degrés coupe-feu requis pour tous les passages et traversées de parois, à condition
que celles-ci soient demandées avant l'exécution des plans de gros-oeuvre.
* L'enlèvement des protections provisoires des ouvrages et, en particulier, celles des protections des travailleurs. Si, à la demande d'un autre
corps d'état, ces protections provisoires sont maintenues, leur enlèvement n'est pas dû par l'entreprise.
* le dépoussiérage et le brossage du support ainsi que le rebouchage éventuellement nécessaireavant tout enduit.
2.3.3 - AVERTISSEMENT SUR LA RECEPTION DES OUVRAGES D'AUTRES CORPS D'ETAT :
* Réception d'autres ouvrages :
L'entrepreneur du présent lot devra fournir aux entreprises intéressées suivant le planning général des travaux, toutes les informations
nécessaires sur documents graphiques et informatiques. Dans le cas de retard de production de ces informations, les conséquences
financières en découlant seront imputées au présent lot. Avant exécution de ses propres travaux, l'entrepreneur du présent lot devra vérifier
les ouvrages exécutés par les autres corps d'état. Sans remarques de sa part, il prendra à sa charge toutes les sujétions nécessaires afin
que ses propres travaux soient réalisés dans les règles de l'art.
Page 8/21
Code
Désignation
1
BATIMENT EXISTANT
1.1
DOUBLAGE
1.1.1
Doublage isolé des rampants _ ép. 40cm _ R= 6.9 m².°C/W
Fourniture et mise en œuvre d'un complexe d'isolation des rampants, sans finition de parement plâtre.
- Support: Charpente bois traditionnelle _ Entraxe chevron ~60cm _ Pente ~30°.
- Matériaux: Laine minérale ép. totale 40cm
- Finition: Frein-vapeur & Ossature métal.
- Thermique: R= 6.9 m².°C/W
Comprenant:
- Ossature en acier galvanisé composé de rail 30/48/30mm - ép. 6/10e et de montants 50/47/50 mm - ép. 6/10e, entraxe 60cm.
- La fourniture et pose de la membrane d'étanchéité à l'air
- Isolation thermique en laine minérale posé en trois couches, 2 x 10cm et 1 x 20cm,
- Frein-vapeur continu posé du coté chaud de la dernière couche d'isolation.
- Les découpes, les ajustements, les jointoiements, les calfeutrements du pourtour des fenêtres de toit.
- Toutes les sujétions et les manipulations à la bonne réalisation technique et esthétique de l'ouvrage.
Localisation : R+2_ Doublage rampants
1.1.2
Doublage enduit plâtre projeté
Fourniture et pose d'un enduit plâtre projeté directement sur le support, sur maçonnerie des baies condamnées.
- Support: Brique de toutes nature
- Matériaux: Enduit de plâtre projeté
- Finition: Prêt à recevoir une peinture décorative sur toile de verre
Comprenant:
- Toutes les reprises plâtre suite à la démolition.
- Tous les équipements nécessaires à la projection selon les prescriptions du fabriquant.
- La protection des ouvrages existants
- Toutes les sujétions et les manipulations pour la parfaite réalisation technique et esthétique de l'ouvrage.
Localisation : salle 3, circulation 2, escalier de secours, sanitaires extérieurs
1.2
CLOISON
1.2.1
Cloison parement plâtre sur ossature, isolée _ ép. 10cm
Fourniture et pose de cloisons de distribution des locaux intérieur en plaque de parement plâtre cartonné. Distribution selon plan architecte
- Support: Dalle haute et basse, Béton
- Matériaux:
- Double plaques de parement vissées sur ossatures métallique et remplissage laine minérale
- Dimension:
- Parement: ép. 13mm
- ép. de l'ensemble: 98mm
- Ht d'application: 4.90m
- Laine minérale: ép. 45mm
- Classement feu: EI 60
- Acoustique: Rw+C 47dB
Comprenant :
- La fourniture et pose de l'ossature en acier galvanisé composé de rail 30/48/30mm - ép. 6/10e et de montants 50/47/50 mm - ép. 6/10e,
entraxe 60cm.
- Le renforcement des montants de l'ossature métallique au droit des huisseries
- Les montants support sanitaire en acier galvanisé, ép. 15/10e, largeur variable en fonction de l'épaisseur de la cloison
- Les platines en acier galvanisé, d'accrochage d'appareil sanitaire, 60/25cm, ép. 10/10e
- Double plaques de parement en plâtre cartonnée, ép. 13mm, vissée de par et d'autre sur ossature métallique.
- Le remplissage de la cloison par une isolation en laine minérale.
- La confection des ébrasements, inclus dans la surface.
- Les cornière d'angle galvanisé, et les bandes de renfort d'angle.
- La fourniture et pose de bandes spéciales pour joints, l'application d'un enduit et les lissages
- L'ensembles des raccords,du lissage, des découpes, des chutes et des ajustements
- Toutes les sujétions et les manipulations pour une parfaite mise en œuvre technique et esthétique de l'ouvrage.
Page 9/21
Code
1.2.2
1.2.3
Désignation
Mode de métré:
- Surface courante des cloisons
- Surfaces < 1.00m² non déduites
Localisation :
BATIMENT EXISTANT
RDC_ Rgt 2 _ Sanitaire extérieur
R+1_
Atelier _ salle 3 _ Rangement 4
Plus value Hydrofuge à la surface courante
Plus valus à la position 1.2.1/ Pour les surfaces résistant à l'humidité
Mode de métré:
Surface des faces traitées en plus value à la surface courante.
Localisation :
BATIMENT EXISTANT
RDC_ Sanitaire extérieur
Plus value CF 1H REI60 à la surface courante
Plus valus à la position 1.2.1/ Pour les surface résistant à un degré CF REI60 _ CF 1h
Mode de métré:
Localisation :
BATIMENT EXISTANT
RDC_ Rgt 2
1.3
HABILLAGE
1.3.1
Habillage CF 1H des poutres et poteaux métalliques _ Section 25/25cm
Fourniture et pose d'un complexe en parement plâtre et ossature métallique de protection des structures métalliques en acier .
- Support: Poteau et poutre métallique
- Matériaux:
- Double plaques de parement vissées sur ossatures métallique
- Dimension:
- Section de l'ensemble 25/25cm
- Classement feu: REI 60
Comprenant :
- La fourniture et pose de l'ossature en acier galvanisé adapté au support.
- Double plaque de parement en plâtre cartonnée, ép. 15mm, vissée sur ossature métallique.
- Les cornière d'angle galvanisées, et les bandes de renfort d'angle.
- La fourniture et pose d'une membrane d'étanchéité à l'air, avec le raccordement étanche avec le châssis, le mur et le plafond adjacent.
- La fourniture et pose de bandes spéciales pour joint, l'application d'un enduit et les lissages
- Toutes les sujétions et les manipulations pour une parfaite mise ne œuvre technique et esthétique de l'ouvrage.
Localisation :
POUTRE
RDC_ REPRISE DALLE HAUTE
- Jonction existant et extension Ouest
R+1 circulation 2
RDC_ LINTEAU
passage vers extension Ouest
R+1 _ LINTEAU
- Fenêtre F N°105 - 106
- Fenêtre FN° 110 - 111 - 112 - 113 - 114 - 115 - 116
POTEAUX
R+1 _ FACADE SUD
- Fenêtre FN° 110 - 111 - 112 - 113 - 114 - 115 - 116
Habillage des gaines techniques
Fourniture et mise en œuvre des habillages de gaines techniques, par double plaques de parement en plâtre cartonné, sur ossature
métallique
- Support: Dalle haute et basse en Béton
- Matériaux / Dimensions:
- Parement en plâtre cartonné sur ossature métallique _ ép. 18mm
1.3.2
Page 10/21
Code
1.3.2.1
1.3.2.2
Désignation
- Isolation: Laine minéral ép. 45mm
- ép. de l'ensemble du complexe 84mm
- REI 60 (CF 1h)
- Hydrofuge
Comprenant:
- La fourniture et pose de l'ossature en acier galvanisé composé de rail 30/48/30mm
- Les doubles plaques de parement en plâtre cartonnée, ép. 18mm, vissée sur une face de l'ossature métallique.
- Isolation en laine minérale, remplissage dans l'épaisseur de la gaine.
- Les cornières d'angle galvanisé, et bande de renfort d'angle.
- La fourniture et pose de bandes spéciale pour joint, l'application d'un enduit et les lissages
- Les raccords, le lissage, les découpes, les chutes et les ajustements
- Toutes sujétions et manipulations pour une parfaite mise ne œuvre technique et esthétique de l'ouvrage.
CF 1H-REI60
Localisation :
RDC_ Circulation 1 gaine électrique.
R+1_ Circulation 2 gaine électrique. _ Atelier
CF 2H-REI120
Localisation : R+1_ Rangement 4
1.3.3
Habillage Hydrofuge des bâti-support _ Dim. 80/20/Ht 100cm
Fourniture et pose de plaque de parement en plâtre cartonné, hydrofuge, pour habillage des bâti-support, prêt à recevoir une finition en
faïence.
Comprenant :
- Les plaques de parement en plâtre cartonnée, ép. 13mm, vissée sur bâti-support
- L'isolation en laine minérale, remplissage.
- Les bandes de renfort d'angle.
Localisation : RDC_
- Sanitaires extérieur
1.4
FAUX PLAFOND
1.4.1
Faux-plafond parement isolée CF 1H-REI60 _ ép. ~20cm _ R= 3.7 m².°C/W
Fourniture et pose d'un complexe de faux plafond isolé et Coupe feu 1h en parement plâtre cartonné sur ossature métallique.
- Support: Dalle haute Béton
- Matériaux:
- Double plaques de parement vissées sur ossatures métallique et remplissage laine minérale
- Dimension:
- ép. de l'ensemble: 20cm
- Laine minérale: ép. 170mm _ R= 3.7 m².°C/W
- Finition: Prêt à recevoir une peinture de propreté
Comprenant :
- Double plaques de parement en plâtre cartonnée, ép. 15mm, vissée sur ossature métallique.
- Le remplissage du plénum par une isolation en laine minérale.
- Les cornières d'angle galvanisées, et les bandes de renfort d'angle.
- La fourniture et pose de bandes spéciale pour joint, l'application d'un enduit et les lissage
Localisation : R-1_ Sur l'ensemble du niveau
1.4.2
Faux-plafond parement non isolé _ CF1h - REI 60
Fourniture et pose d'un complexe de faux plafond non isolé et Coupe feu 1h en parement plâtre cartonné sur ossature métallique.
- Matériaux:
Page 11/21
Code
1.4.3
Désignation
- Matériaux:
- Double plaques de parement vissées sur ossatures métallique
- Dimension:
Comprenant :
- La confection des retombés des faux-plafonds
Localisation :
- RDC_ Rangement 2 - Salle 1
- R+1_ atelier - salle 3 - Rangement 4
Faux-plafond Modulaire _ Dalle 60/60cm _ Plénum 20cm
Fourniture et mise en œuvre d'un plafond modulaire démontable, 60/60 avec rail en "T" blanc semi-apparent.
- Matériaux: minéral
- Finition: Produit fini blanc
- Dimension: 60/60cm ép. 25mm
PRODUIT PROPOSE:........................................................................................................
Comprenant:
- Fils métalliques, tiges filetées, chevilles et vis, pattes de scellement, rails en "T" teinte blanche. ép15mm
- Dalle de 60/60, stable dans les milieux humides, teinte blanche.
- Cornières périphériques laquées blanc, baguettes pour calfeutrement et raccords,
- Découpe autour des gaines et des conduites, façons des bouche de ventilation.
- Mise en teinte blanche au droit des tranches apparentes.
- Toutes finitions et sujétions nécessaires pour une parfaite mise en œuvre technique et esthétique.
Localisation :
RDC_ Circulation 1
R+1_ Circulation 2
2
EXTENSIONS OUEST & NORD
2.1
DOUBLAGE
2.1.1
Fourniture et mise en œuvre d'un complexe d'isolation des rampants, sans finition de parement plâtre.
- Support: Charpente bois traditionnelle _ Entraxe chevron ~60cm _ Pente ~30°.
- Matériaux: Laine minérale ép. totale 40cm
- Finition: Frein-vapeur & Ossature métal.
- Thermique: R= 6.9 m².°C/W
Comprenant:
- Ossature en acier galvanisé composé de rail 30/48/30mm - ép. 6/10e et de montants 50/47/50 mm - ép. 6/10e, entraxe 60cm.
- Isolation thermique en laine minérale posé en trois couches, 2 x 10cm et 1 x 20cm,
- Frein-vapeur continu posé du coté chaud de la dernière couche d'isolation.
- La fourniture et pose de la membrane d'étanchéité à l'air
- Les découpes, les ajustements, les jointoiements, les calfeutrements du pourtour des fenêtres de toit.
- Toutes les sujétions et les manipulations à la bonne réalisation technique et esthétique de l'ouvrage.
2.1.2
Doublage enduit plâtre projeté sur maçonnerie
Fourniture et pose d'un enduit plâtre projeté, devant assurer l'étanchéité à l'air du bâtiment
- Support: Brique de toutes nature
- Matériaux: Enduit de plâtre projeté
Page 12/21
Code
Désignation
Comprenant:
- Tous les équipements nécessaire à la projection selon les prescriptions du fabriquant.
- La protection des ouvrages existants
- Toutes les sujétions et les manipulations pour la parfaite réalisation technique et esthétique de l'ouvrage.
Localisation :
RDC_ Salle enseignants _ Petite salle 1 _ Salle informatique
R+1_
Salle 2 _ Petite salle 2 _ Rangement 3 _ escalier _ Salle 4
Raccords suite travaux de modification ou création d"ouvertures
2.2
CLOISON
2.2.1
Fourniture et pose de cloisons de distribution des locaux intérieurs en plaque de parement plâtres cartonné. Distribution selon plan architecte
- Support:
- RDC_ Dalle haute et basse, Béton
- R+1_ Extension Nord Dalle haute et basse béton
- R+1_ Extension Ouest dalle basse béton et faux plafond plâtre.
- Matériaux:
- Double plaque de parement vissée sur ossature métallique et remplissage laine minérale
- Dimension:
- ép. de l'ensemble: 98mm
- Ht d'application: 4.90m
- Laine minérale: ép. 45mm
- Classement feu: EI 60
- Acoustique: Rw+C 47dB
Comprenant :
- La fourniture et pose de l'ossature en acier galvanisé composé de rail 30/48/30mm - ép. 6/10e et de montants 50/47/50 mm - ép. 6/10e,
entraxe 60cm.
- Le renforcement des montants de l'ossature métallique au droit des huisseries
- Les montants support sanitaire en acier galvanisé, ép. 15/10e, largueur variable en fonction de l'épaisseur de la cloison
- Les platines en acier galvanisé, d'accrochage d'appareil sanitaire, 60/25cm, ép. 10/10e
- Double plaque de parement en plâtre cartonnée, ép. 13mm, vissée de par et d'autre sur ossature métallique.
- Le remplissage de la cloison par une isolation en laine minérale.
- La confection des ébrasements, inclus dans la surface.
- L'ensemble des raccords,du lissage, des découpes, des chutes et des ajustements
- Toutes les sujétions et les manipulations pour une parfaite mise en œuvre technique et esthétique de l'ouvrage.
Mode de métré:
- Surface courante des cloisons
- Surfaces < 1.00m² non déduites
Localisation :
EXTENSION OUEST & NORD
RDC_ Salle enseignants _ Sanitaires filles & garçons _ Rgt 1 _ Salle informatique
R+1_
Salle 2 _ Petite salle 2 _ Rangement
Plus valus à la position 2.2.1/ Pour les surface résistant à l'humidité
Mode de métré:
Localisation :
RDC_ Kitchenette Salle enseignants _ Sanitaires filles & garçons
2.2.2
Page 13/21
Code
2.2.3
2.2.4
Désignation
Plus valus à la position 2.2.1/ Pour les surface résistant à un degré CF REI60 _ CF 1h
Mode de métré:
Localisation :
RDC_ Rgt 1
R+1_
Rgt 3
Cloison en carreau de plâtre _ ép. 150mm
Fourniture et pose de carreaux de plâtre en bloc alvéolé pour la réalisation de mur et garde corps
- Support: Dalle béton
- Matériaux / Dimension: Carreau de plâtre en bloc alvéolé _ ép. 150mm _ 3U/m²
- Finition:
- Prêt à recevoir une finition peinture sur fibre de verre
- Prêt à recevoir une tablette bois sur le dessus.
Comprenant:
- L'application de colle prescrit par le fabricant
- Le jointoiement, l'enduisage et le lissage
- Toutes les découpes, les chutes et les ajustements
- Toutes les sujétions et les manipulation à la bonne réalisation technique et esthétique de l'ouvrage.
Localisation :
EXTENSION OUEST
R+1_
garde corps palier
2.3
HABILLAGE
2.3.1
Habillage des gaines techniques CF 1H-REI60
Fourniture et mise en œuvre des habillags de gaine technique, par double plaque de parement en plâtre cartonné, sur ossature métallique
- Support: Dalle haute et basse en Béton
- Matériaux / Dimensions:
- Isolation: Laine minéral ép. 45mm
- ép. de l'ensemble du complexe 84mm
- REI 60 (CF 1h)
- Hydrofuge
Comprenant:
- Les doubles plaque de parement en plâtre cartonnée, ép. 18mm, vissées sur une face de l'ossature métallique.
- Isolation en laine minérale, remplissage dans l'épaisseur de la gaine.
- Les cornières d'angle galvanisé, et bande de renfort d'angle.
- Toutes sujétions et manipulations pour une parfaite mise ne œuvre technique et esthétique de l'ouvrage.
2.3.2
Fourniture et pose de plaques de parement en plâtre cartonné, hydrofuge, pour habillage des bâti-support, prêts à recevoir une finition en
faïence.
Comprenant :
- Les plaques de parement en plâtre cartonnée, ép. 13mm, vissée sur bâti-support
- L'isolation en laine minérale, remplissage.
- Les bandes de renfort d'angle.
Localisation : RDC_
- Sanitaire filles et garçons _ WC adulte
Page 14/21
Code
Désignation
2.4
FAUX PLAFOND
2.4.1
OPTION _ Faux-plafond parement isolé CF 1H-REI60 _ ép. ~20cm _ R= 3.7 m².°C/W
Fourniture et pose d'un complexe de faux plafond isolé et Coupe feu 1h en parement plâtre cartonné sur ossature métallique.
- Matériaux:
- Double plaque de parement vissée sur ossature métallique et remplissage laine minérale
- Dimension:
- Laine minérale: ép. 17mm _ R= 3.7 m².°C/W
Comprenant :
- Double plaque de parement en plâtre cartonnée, ép. 15mm, vissée sur ossature métallique.
- Le remplissage du plénum par une isolation en laine minérale.
Localisation : R-1_ Cave Nord
2.4.2
Faux-plafond parement non isolé _ CF 1H-REI60
Fourniture et pose d'un complexe de faux plafond non isolé et Coupe feu 1h en parement plâtre cartonné sur ossature métallique.
- Matériaux:
- Double plaque de parement vissée sur ossature métallique
- Dimension:
Comprenant :
- La confection des retombé de faux-plafonds
- L'ensemble des raccords,du lissage, des découpes, des chutes et des ajustements
Localisation : RDC_ direction, salle informatique, petite salle 1
R+1_ Petite salle 2 _ Salle 2 _ Rgt 3 _ circulation, salle 4
Faux-plafond Modulaire _ Dalle 60/60cm _ Plénum ~20cm
Fourniture et mise en œuvre d'un plafond modulaire démontable, 60/60 avec rail en "T" blanc semi-apparent.
- Support:
- RDC_ Dalle haute béton
- R+1_ Faux plafond parement plâtre.
- Matériaux: minéral
- Finition: Produit fini blanc
- Dimension: 60/60cm ép. 25mm
Produit proposé:...................................................................................................................
Comprenant:
- Fils métalliques, tiges filetées, chevilles et vis, pattes de scellement, rails en "T" teinte blanche. ép15mm
- Dalle de 60/60, stable dans les milieux humides, teinte blanche.
- Cornières périphériques laquées blanc, baguettes pour calfeutrement et raccords,
- Découpe autour des gaines et des conduites, façons des bouche de ventilation.
- Mise en teinte blanche au droit des tranches apparentes.
- Toutes finitions et sujétions nécessaires pour une parfaite mise en œuvre technique et esthétique.
2.4.3
Page 15/21
Code
Désignation
Localisation :
RDC_ Sanitaire filles et garçons _ WC adulte _ Hall_ Circulation (salle info-petite salle 1)
R+1_ Circulation 2
Page 16/21
Restructuration et extension de l'école
élémentaire
36, rue Principale
67140 BOURGHEIM
BUREAU DE CONTROLE :
VERITAS
Tél : 03 88 56 84 84
COORDONNATEUR SPS :
QUALICONSULT
Tél : 03 88 78 45 81
MAITRE D'OUVRAGE
67140 BOURGHEIM
Lot n°07
ARCHITECTE :
m.associés ARCHITECTES
1A Chemin d'Innenheim
CS 69215 - ALTORF
ALTORF
Tél : 03 88 38 24 68 Fax : 03 88 49 82 49
PLATRERIE - CLOISON - ISOLATION FAUX-PLAFOND
BE STRUCTURE :
HN INGENIERIE
16b, rue de l'Electricité, HOENHEIM
BP 80134
67804 BISCHHEIM CEDEX
Tél : 03 88 81 32 81 Fax : 03 88 81 14 07
BE FLUIDES :
TDS
5, rue de Neufchâtel
67380 LINGOLSHEIM
Tél : 03 88 76 11 45
BE FLUIDES ELECTRICITE :
FLUID IT
Parc d'activité Ouest - Bât. Louis Blériot
67960 ENTZHEIM
Tél : 03 88 10 34 10 Fax : 03 88 78 27 64
DPGF
Dossier
2013 - 23
Date
20/12/2013
Phase
PRO
Indice
Code
DPGF - Lot n°07 PLATRERIE - CLOISON - ISOLATION - FAUX-PLAFOND
Désignation
1
BATIMENT EXISTANT
1.1
DOUBLAGE
1.1.1
U
Qte
P.U. HT
P.T. HT
M2
139,00
€
€
M2
26,00
€
€
M2
69,00
€
€
M2
24,00
€
€
M2
19,00
€
€
ML
48,00
€
€
M2
14,00
€
€
M2
6,00
€
€
1.1.2
Doublage enduit plâtre projeté
Localisation : salle 3, circulation 2, escalier de secours, sanitaires extérieurs
1.2
CLOISON
1.2.1
Localisation :
BATIMENT EXISTANT
RDC_ Rgt 2 _ Sanitaire extérieur
R+1_
Atelier _ salle 3 _ Rangement 4
1.2.2
Localisation :
BATIMENT EXISTANT
RDC_ Sanitaire extérieur
1.2.3
Localisation :
BATIMENT EXISTANT
RDC_ Rgt 2
1.3
HABILLAGE
1.3.1
Habillage CF 1H des poutres et poteaux métalliques _
Section 25/25cm
1.3.2
Localisation :
POUTRE
RDC_ REPRISE DALLE HAUTE
- Jonction existant et extension Ouest
R+1 circulation 2
RDC_ LINTEAU
passage vers extension Ouest
R+1 _ LINTEAU
- Fenêtre F N°105 - 106
- Fenêtre FN° 110 - 111 - 112 - 113 - 114 - 115 - 116
POTEAUX
R+1 _ FACADE SUD
- Fenêtre FN° 110 - 111 - 112 - 113 - 114 - 115 - 116
Habillage des gaines techniques
1.3.2.1
CF 1H-REI60
Localisation :
RDC_ Circulation 1 gaine électrique.
R+1_ Circulation 2 gaine électrique. _ Atelier
1.3.2.2
CF 2H-REI120
Page 18/21
Code
1.3.3
Désignation
U
Qte
P.U. HT
P.T. HT
M2
3,00
€
€
M2
78,00
€
€
M2
54,00
€
€
M2
55,00
€
€
Localisation : RDC_
- Sanitaires extérieur
1.4
FAUX PLAFOND
1.4.1
Faux-plafond parement isolée CF 1H-REI60 _ ép. ~20cm _
R= 3.7 m².°C/W
Localisation : R-1_ Sur l'ensemble du niveau
1.4.2
Faux-plafond parement non isolé _ CF1h - REI 60
Localisation :
- RDC_ Rangement 2 - Salle 1
- R+1_ atelier - salle 3 - Rangement 4
1.4.3
Faux-plafond Modulaire _ Dalle 60/60cm _ Plénum 20cm
Localisation :
RDC_ Circulation 1
R+1_ Circulation 2
BATIMENT EXISTANT
Total H.T. :
____________________________€
Total T.V.A. (20%) :
____________________________€
Total T.T.C. :
____________________________€
2
2.1
DOUBLAGE
2.1.1
M2
95,00
€
€
M2
167,00
€
€
M2
125,00
€
€
M2
43,00
€
€
2.1.2
Doublage enduit plâtre projeté sur maçonnerie
Localisation :
RDC_ Salle enseignants _ Petite salle 1 _ Salle informatique
R+1_
Salle 2 _ Petite salle 2 _ Rangement 3 _ escalier _ Salle 4
Raccords suite travaux de modification ou création d"ouvertures
2.2
CLOISON
2.2.1
Localisation :
RDC_
Salle enseignants _ Sanitaires filles & garçons _ Rgt 1 _ Salle
informatique
R+1_
Salle 2 _ Petite salle 2 _ Rangement
2.2.2
Localisation :
RDC_ Kitchenette Salle enseignants _ Sanitaires filles & garçons
Page 19/21
Code
2.2.3
Désignation
U
Qte
P.U. HT
P.T. HT
M2
26,00
€
€
M2
9,00
€
€
M2
3,00
€
€
M2
5,00
€
€
M2
48,00
€
ne pas totaliser
€
M2
65,00
€
€
M2
58,00
€
€
Localisation :
RDC_ Rgt 1
R+1_
Rgt 3
2.2.4
Cloison en carreau de plâtre _ ép. 150mm
Localisation :
EXTENSION OUEST
R+1_
garde corps palier
2.3
HABILLAGE
2.3.1
Habillage des gaines techniques CF 1H-REI60
2.3.2
Localisation : RDC_
- Sanitaire filles et garçons _ WC adulte
2.4
FAUX PLAFOND
2.4.1
OPTION _ Faux-plafond parement isolé CF 1H-REI60 _ ép.
~20cm _ R= 3.7 m².°C/W
Localisation : R-1_ Cave Nord
2.4.2
Faux-plafond parement non isolé _ CF 1H-REI60
Localisation : RDC_ direction, salle informatique, petite salle 1
R+1_ Petite salle 2 _ Salle 2 _ Rgt 3 _ circulation, salle 4
2.4.3
Faux-plafond Modulaire _ Dalle 60/60cm _ Plénum ~20cm
Localisation :
RDC_ Sanitaire filles et garçons _ WC adulte _ Hall_ Circulation (salle
info-petite salle 1)
R+1_ Circulation 2
Total H.T. :
____________________________€
____________________________€
Total T.T.C. :
____________________________€
Page 20/21
RECAPITULATIF
PLATRERIE - CLOISON - ISOLATION - FAUX-PLAFOND
RECAPITULATIF DES CHAPITRES
1 - BATIMENT EXISTANT
___________________________€ HT
2 - EXTENSIONS OUEST & NORD
___________________________€ HT
Total du lot 'PLATRERIE - CLOISON - ISOLATION - FAUX-PLAFOND'
Total H.T. :
______________________________€
______________________________€
Total T.T.C. :
______________________________€
Soit en toutes lettres TTC : ___________________________________________________________________________
_________________________________________________________________________________________________
Fait à _____________________
le ________________________
Bon pour accord, signature,Maître d'Ouvrage
Page 21/21
Signature et cachet de l'Entrepreneur

07_platrerie - cloison - isolation - faux-plafond

Transcription

Documents pareils

fiche formation plaquiste

FT_tous usages_A4.indd

Comment fait-on un plâtre ? Que faut-il surveiller ?

FINITION - Toupret.com

HAUTES - Toupret.com

planigros

fibre de sisal

Colle de type Mod Podge Grosses craies de trottoir

Fiche Produit

LA SALLE À MANGER
