Étude Géotechnique d`avant-projet (mission géotechnique de type

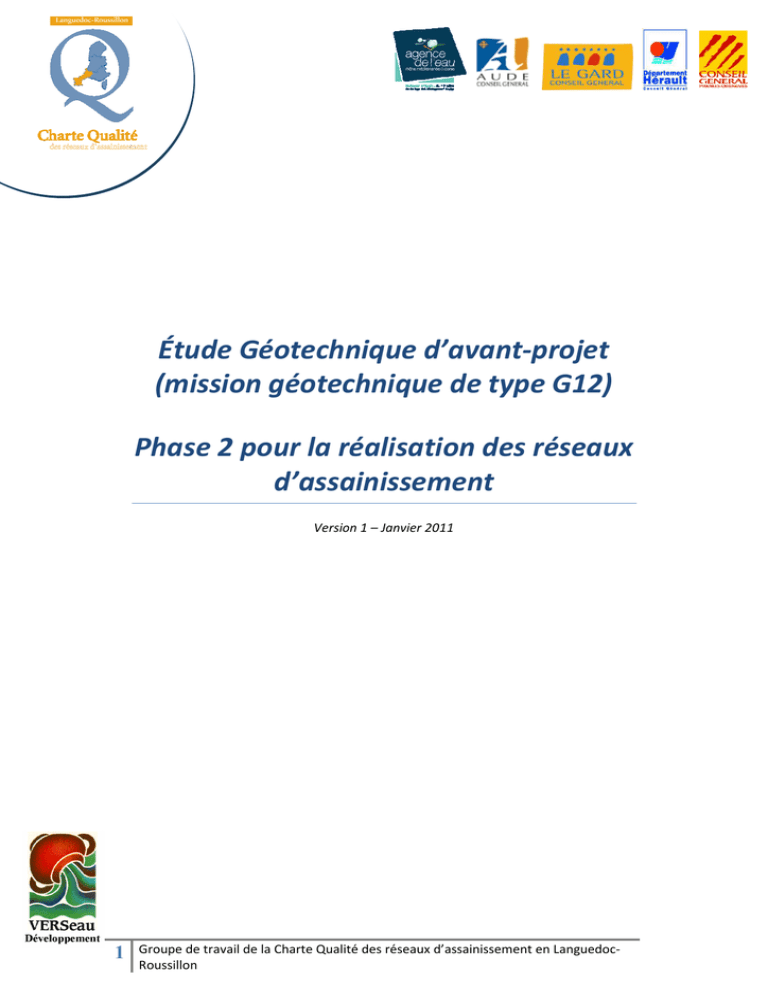

Étude Géotechnique d’avant-projet
(mission géotechnique de type G12)
Phase 2 pour la réalisation des réseaux
d’assainissement
Version 1 – Janvier 2011
1
Groupe de travail de la Charte Qualité des réseaux d’assainissement en LanguedocRoussillon
SOMMAIRE
Avertissement aux maîtres d'œuvre :
Les études géotechniques définies dans l'annexe A du fascicule 70 sont à réaliser par des
Prestataires ayant des compétences de géologue et de géotechnicien et ayant une connaissance
approfondie du fascicule 70 du C.C.T.G.
Chapitre I - DISPOSITIONS GÉNÉRALES
Article 1 - Objet du CCTP
Article 2 - Objectifs de l'étude
Article 3 - Consistance de la mission
Article 4 - Périmètre de l'étude
p. 3
p. 3
p. 3
p. 4
p. 5
Chapitre II - PRESTATIONS PRÉALABLES
Article 5 - Reconnaissance du site
Article 6 - Conditions d'accessibilité au chantier
Article 7 - Signalisation
Article 8 - Protection du chantier - Hygiène et sécurité
p. 6
p. 6
p. 6
p. 6
p. 6
Chapitre III - EXECUTION DES PRESTATIONS
Article 9 - Recherche et exploitation de références
Article 10 - Informations
Article 11 - Reconnaissance sur le terrain
Article 12 - Compacité du sol en place
Article 13 - Essais in situ dans les sondages
Article 14 - Essais de laboratoire
p. 7
p. 7
p. 7
p. 7
p. 8
p. 8
p. 8
Chapitre IV - DOSSIER A FOURNIR
Article 15 - Présentation du rapport
Article 16 - Cahier des fiches de description des sols
Article 17 - Rapport de synthèse
Article 18 - Annexes
p. 9
p. 9
p. 9
p. 9
p. 10
ANNEXE 1
Tableau d'identification des sols
Cadre de bordereau des prix
p. 11
p. 11
p. 12
2
Groupe de travail de la Charte Qualité des réseaux d’assainissement en LanguedocRoussillon
Chapitre I
DISPOSITIONS GÉNÉRALES
ARTICLE 1 - OBJET DU CCTP
Le présent Cahier des Clauses Techniques Particulières (C.C.T.P.) fixe, sur la base du fascicule 70
du C.C.T.G. (approuvé par décret n⋅ 92-72 du 16 Janvier 1992) les conditions d'exécution des
études géotechniques.
Le Prestataire pourra remettre des variantes à la solution de base.
ARTICLE 2 - OBJECTIFS DE L'ETUDE
Les études géotechniques, relatives aux opérations d'assainissement, ont pour objectifs essentiels,
en fonction des connaissances disponibles :
a ) de déterminer la faisabilité de travaux d'assainissement au regard des conditions géotechniques
b ) d'identifier les contraintes géotechniques susceptibles d'avoir une incidence sur la construction,
la pérennité et les conditions d'exécution des ouvrages d'assainissement projetés
c ) de déterminer la compacité du sol en place
d ) de fournir au Maître d'Oeuvre les différents paramètres permettant d'effectuer les calculs de
résistance mécanique des canalisations
e ) de fournir au Maître d'Oeuvre les paramètres techniques nécessaires à la conception du projet et
à la réalisation des travaux dans les conditions technico-économique optimales (en particulier la
reprise ou non des matériaux extraits), caractériser l'aptitude des sols au compactage et au blindage,
adapter au milieu les objectifs de densification afin de bâtir la ou les planches d'essais avec présence
obligatoire du Prestataire.
La mission a pour objet l'étude géotechnique d’avant-projet (de type G12 selon la norme NFP 94500), soit la phase n°2 définie à l'annexe A du fascicule 70, approuvé par Décret n⋅ 92-72 du 16
janvier 1992.
La phase 2 permet une analyse plus détaillée de l'ensemble des paramètres afin de lever tous les
doutes qui auraient pu être soulevés lors de la phase 1.
Les réponses seront précises et l'ensemble des informations fournies dans un intervalle de confiance
permettant de valider un projet.
Les informations notamment hydrogéologiques fournies auront pour objet d'aborder les problèmes
tant à court terme (réalisation du chantier) qu'à moyen terme afin d'appréhender les actions
mécaniques de l'eau dans le temps. En fonction des résultats de la mission n°2, des compléments
d’investigations pourront s’avérer nécessaires (suivi piézométrique, etc.).
Le rapport de l'étude géotechnique de phase 1 est joint au présent cahier des charges.
3
Groupe de travail de la Charte Qualité des réseaux d’assainissement en LanguedocRoussillon
DISPOSITIONS GENERALES
ARTICLE 3 - CONSISTANCE DE LA MISSION
La mission du Prestataire consiste à :
-définir plus précisément, par rapport à la phase 1, la stratigraphie et les caractéristiques des sols
sous l'angle quantitatif et ceci notamment pour :
variation des faciès horizontalement et verticalement
perméabilité par tout moyen adapté
portance
type et profondeur de la nappe
tenue des fouilles, choix du blindage et mode de retrait
- localiser les aléas géotechniques et les passages difficiles (" points durs ") tels que les terrains
compressibles, les zones instables, les formations solubles, affouillantes, gonflantes et zones
d'arrivée d'eau, ou nappe
- donner les conditions de terrassement et les moyens de mise en œuvre (type de blindage de
confortation, déroctage, pompage)
- indiquer les traitements éventuels des zones particulières notamment au niveau du fond de
fouille
- identifier suivant la note technique sur le compactage de tranchée (Guide des Terrassements
Routiers du LCPC de septembre 1992), les sols rencontrés. L'identification comprendra les essais
définis dans la norme NF P 11-300 (teneur en eau, granulométrie, limites d'Atterberg, valeur au
bleu ...)
- donner les conditions de réutilisation des matériaux de remblayage de tranchée en prenant en
considération les modalités pratiques de chantier en particulier leur situation et leur proportion
par rapport au volume global des remblais, l'objectif de densification ...
- définir dans le cas où la réutilisation des sols n'est pas possible, la qualité des matériaux de
substitution (classification GTR, granulométrie ...) en prenant en considération le sol en place,
les objectifs de densification ...
Remarque : pour ces deux derniers points, le Prestataire remplira une fiche dont le modèle est en
annexe.
La phase 2 comporte :
- la recherche et l'exploitation des références acquises dans l'emprise de l'ouvrage sur les unités
de sols identiques ou voisins
- une carte géotechnique précise du site
- les informations hydrogéologiques (présence de nappe ou pas ...) positionnées sur le profil en
long, fourni au Prestataire par le Maître d'œuvre, à un minimum de 1 mètre sous le fond de
fouille
4
Groupe de travail de la Charte Qualité des réseaux d’assainissement en LanguedocRoussillon
DISPOSITIONS GENERALES
L'assistance au Maître d'Œuvre pendant l'exécution des travaux (planche d'essais) fera l’objet d’une
mission complémentaire (études et suivi géotechniques d’exécution - mission G3 ou supervision
géotechnique d’exécution - mission G4). Elle sera définie et chiffrée en fonction du projet et des
résultats de la phase 2.
Dans le cas où le Prestataire estime qu'une phase 3 (étude géotechnique complémentaire de type
G12) du fascicule 70 du C.C.T.G.est indispensable sur une partie du projet, il devra définir la
consistance de l'intervention et les méthodes de prospection envisagées.
Les prestations seront exécutées conformément aux normes en vigueur. La liste des normes
applicables figure en annexe.
ARTICLE 4 - PERIMETRE D'ETUDE
Le périmètre d'étude est défini sur le(s) plan(s) joint(s) en annexe.
Le tracé des collecteurs, les diamètres ainsi que les profondeurs sont indiqués sur le(s) plan(s) et
profil(s) joints(s).
5
Groupe de travail de la Charte Qualité des réseaux d’assainissement en LanguedocRoussillon
Chapitre II
PRESTATIONS PRÉALABLES
ARTICLE 5 - RECONNAISSANCE DU SITE
Le Prestataire remet une offre sur la base de plans réputés exacts.
Le Prestataire reconnaîtra la totalité du site.
Il devra vérifier l'accessibilité du chantier et établir un schéma de principe d'implantation de ses
investigations.
ARTICLE 6 - CONDITIONS D'ACCESSIBILITE AU CHANTIER
6.1. Travaux en domaine public
Le Prestataire doit, en temps utile, se mettre d'accord avec les services intéressés (administrations et
services publics) pour tous les problèmes touchant leur domaine : DICT, circulation, ouverture de
tranchée, dépôts, échelonnement des travaux.
6.2. Travaux en propriété privée
Le Maître d'Ouvrage se chargera d'établir les conventions de passage nécessaires ou les
autorisations d'occupation temporaire.
Préalablement au démarrage des travaux, un état des lieux sera établi en présence du Maître
d'Ouvrage, contradictoirement entre le Prestataire et les propriétaires ou leur représentant.
S'il existe une zone de servitude, le prestataire sera responsable des dégâts causés à l'extérieur de
cette zone.
ARTICLE 7 - SIGNALISATION
Avant de commencer un travail sur route circulée ou même en bordure de chaussée, la signalisation
temporaire de chantier sera mise en place conformément à la réglementation en vigueur.
Avant d'exécuter des travaux, le Prestataire adressera à l'autorité investie du pouvoir de police de
circulation une demande d'arrêté réglementant la circulation au droit des travaux, accompagnée du
schéma de signalisation temporaire.
Le Prestataire utilisera des véhicules assurant la signalisant temporaire de position et portant une
signalisation complémentaire.
A défaut, le chantier sera protégé par une signalisation temporaire de position complète.
Les schémas de signalisation correspondant aux différentes situations rencontrées, seront établis par
le Prestataire.
ARTICLE 8 - PROTECTION DU CHANTIER - HYGIENE ET SECURITE
Selon l'importance, la nature, la durée et le voisinage, le chantier sera isolé du public et protégé par
des balustrades ou autre dispositif.
La protection du chantier sera conforme à la législation en vigueur.
6
Groupe de travail de la Charte Qualité des réseaux d’assainissement en LanguedocRoussillon
Chapitre III
ÉXÉCUTION DES PRESTATIONS
[ARTICLE 9 - RECHERCHE ET EXPLOITATION DE REFERENCES
Le Prestataire entreprendra les démarches nécessaires auprès des services ou organismes
susceptibles de lui apporter des éléments d'information au plan local des travaux projetés. La
banque publique du Sous-sol du B.R.G.M. (BSS) qui récapitule toutes les informations des forages
recensés au Code Minier doit être une source de renseignements.]
ARTICLE 10 - INFORMATIONS
Le Prestataire informe le maître d'ouvrage et le maître d'Oeuvre, au moins une semaine à l'avance,
de la date prévue de la visite et/ou de la prospection sur le site.
ARTICLE 11 - RECONNAISSANCES SUR LE TERRAIN
Commentaire : Le choix et l'emplacement des types d'investigations relèvent de l'appréciation du
Maître d'œuvre et des conclusions de la phase 1 en fonction de l'homogénéité des sols, de la
topographie, de la taille des parcelles, des autres données acquises sur le terrain (carrière, fossés,
...), de sa connaissance des terrains similaires.
Le Prestataire pourra proposer des variantes sur les types d'investigations.
Le choix des techniques de reconnaissance en cas de variante sera justifié par le Prestataire en
fonction des caractéristiques du site et du projet envisagé.
Les points d'observations seront numérotés et reportés sur le fond de plan remis par le Maître
d'Oeuvre. Ils font l'objet de fiches de description figurant dans un cahier à joindre au rapport final.
{ Le Prestataire procède à une prospection sur le terrain par sondage de profondeur minimum égal à
la profondeur de la tranchée plus 1 mètre à raison de 1 sondage au moins par tronçon homogène et
au minimum 4 sondages au kilomètre. }
[ ] - Article optionnel à insérer s'il n'y a pas eu d'étude de première phase.
{ } - Exemple de rédaction à adapter au cas par cas.
7
Groupe de travail de la Charte Qualité des réseaux d’assainissement en LanguedocRoussillon
EXECUTION DES PRESTATIONS
{ Les techniques de reconnaissance suivantes pourront être mise en œuvre :
l sondage à la pelle
- mécanique (tracto pelle)
- hydraulique (pneus ou chenilles)
l sondage pénétrométrique
- dynamique semi-lourd
- statique lourd
l sondage mécanique (diamètre de sondage 50 à 150 mm)
- tarière hydraulique
- carottage
- pose de piézomètres
l géophysique
- sismique réfraction
- RMT (radio magnétotellurique)
- électrique : traîné électrique
l radar
}
ARTICLE 12 - COMPACITE DU SOL EN PLACE
Le Prestataire devra déterminer la compacité du sol en place pour chacune des zones homogènes
mises en évidence.
ARTICLE 13 - ESSAIS IN SITU DANS LES SONDAGES
Les essais suivants pourront être mis en œuvre :
- essai au scissomètre, dans le cas de sols mous (argiles, vases, tourbes), pour déterminer la
cohésion non drainée
- essai pressiométrique Menard
- essai de perméabilité LEFRANC ou LUGEON
- essai de pompage }
ARTICLE 14 - ESSAIS DE LABORATOIRE
Les analyses suivantes seront effectuées pour chacune des zones homogènes mises en évidence :
- identification GTR
- analyse granulométrique
- essai au bleu de méthylène
- teneur en eau naturelle
- limites d'Atterberg
- sédimentométrie
- essai Proctor
{ } - Exemple de rédaction à adapter au cas par cas.
8
Groupe de travail de la Charte Qualité des réseaux d’assainissement en LanguedocRoussillon
Chapitre IV
DOSSIER A FOURNIR
ARTICLE 15 - PRESENTATION DU RAPPORT
Ce dossier général rassemble, sous forme de synthèse, les données recueillies.
Il est à fournir en 5 exemplaires dont un reproductible.
Les documents d'études à remettre par le Prestataire comprennent :
- le plan de situation
- le cahier des fiches de description des sols et sa notice d'accompagnement
- un plan de masse avec la localisation des différentes zones homogènes ainsi que la
présence de nappe avec sa cote NGF
- un rapport de synthèse
ARTICLE 16 - CAHIER DES FICHES DE DESCRIPTIONS DES SOLS
Le cahier des fiches de descriptions des sols précise, pour chaque unité identifiée :
- les propriétés géotechniques ainsi que les variations géométriques
- la présence d'eau (conditions qui influencent les travaux et la stabilité à terme des
ouvrages).
La notice d'accompagnement précise, à l'attention du maître d'Oeuvre, les recommandations
particulières relatives aux différentes unités cartographiées. Les sols seront décrits en termes clairs
compréhensibles selon la classification du fascicule 70 (1, 2, 3, 4, 5a, 5b), et selon le Guide
Technique de Réalisation des Remblais et des Couches de Forme (G.T.R. 92).
ARTICLE 17 - RAPPORT DE SYNTHESE
Le rapport de synthèse ne comporte aucun élément de conception qui relève de la responsabilité
exclusive du Maître d'Oeuvre. Il précise :
- les bases ou références pour la conception générale du réseau : blindage de confortation,
mesures de protection, drainage, épuisement de la fouille, présence de roches
9
Groupe de travail de la Charte Qualité des réseaux d’assainissement en LanguedocRoussillon
DOSSIER
A FOURNIR
- les modalités d'exécution : techniques de terrassement, traitements des zones particulières
notamment le fond de fouille, aptitudes des sols à être réutilisés en tranchée compactée avec ou
sans amendement, toutes informations susceptibles d'aider à l'adaptation du projet et/ou à la
direction des travaux
- l'aptitude des sols à recevoir une canalisation (portance du sol, plasticité, tassements absolus et
différentiels, risque de liquéfaction des sols, ...)
Le Prestataire a en particulier pour mission essentielle d'attirer l'attention du Maître d'Oeuvre sur les
aléas des travaux en fournissant des éléments d'appréciation du risque encouru. Si, pour mener à
bien sa mission, il estime que certaines zones méritent une étude plus approfondie (phase 3), le
rapport devra le préciser. Le Prestataire précisera le type d'informations qu'apporteront ces études
complémentaires et la méthodologie préconisée pour les études ultérieures.
Toutes les recommandations seront rédigées en termes clairs facilement compréhensibles par les
différents intervenants : Maître d'Ouvrage, Maître d'Oeuvre, Entreprise, gestionnaires de la voirie et
des différents réseaux. Les recommandations relatives à l'exécution du chantier préciseront les
modalités de pose en fonction du ou des matériaux de remblais préconisés par le géotechnicien et en
fonction des types de canalisations envisageables. Le Prestataire devra indiquer si le sol peut être
réutilisé ou pas et dans quelles conditions. Il devra proposer des matériaux de substitution le cas
échéant.
Le Prestataire précisera l'influence des conditions climatiques (sécheresse, précipitations, gel,...) sur
la mise en œuvre des matériaux d'apports préconisés ou sur les conditions de réutilisations des sols
extraits.
Le Prestataire indiquera les possibilités offertes par les carrières et gisements locaux (matériaux de
substitution pour enrobages et/ou remblai).
Si les travaux doivent se dérouler en partie ou en totalité dans la nappe, le Prestataire précisera la
période optimale de réalisation des travaux.
ARTICLE 18 - ANNEXES
Le rapport comportera en annexe :
1 ) un profil géotechnique
2 ) une coupe type de la fouille
3 ) éventuellement le programme d'étude approfondie (phase 3 du fascicule 70 du C.C.T.G.)
avec sa justification.
10
Groupe de travail de la Charte Qualité des réseaux d’assainissement en LanguedocRoussillon
TABLEAU
D'IDENTIFICATION DES SOLS
ANNEXE 1
Le Prestataire complète le tableau suivant. Ce tableau est à remplir pour chaque zone homogène. Le
géotechnicien a la possibilité d'ajouter les commentaires qu'il juge nécessaire.
PRESENCE DE NAPPE
Variations en cours de campagne de sondages
……………………………………………………………………………………..
Moyenne
Amplitude
……………………. ……………………
Profondeur de la nappe
SOLS MEUBLES - épaisseur - linéaire - portance
NATURE ARGILEUSE - épaisseur - linéaire
REUTILISATION DES TERRAINS EXTRAITS - épaisseur linéaire
PROBLEMES DE DEROCTAGE - épaisseur - linéaire
BLINDAGE DE CONFORTATION - linéaire
RISQUES POTENTIELS
……………………………………………………………………………………
Karst
……………………………………………………………………………………
Fontis - dissolution
……………………………………………………………………………………
Glissement
……………………………………………………………………………………
Effondrement
……………………………………………………………………………………
Tourbière
……………………………………………………………………………………
Tassement
……………………………………………………………………………………
Gonflement/retrait
……………………………………………………………………………………
Sensibilité des terrains aux conditions climatiques
……………………………………………………………………………………
Sujétions liées à des existants : voiries, voies SNCF, etc.
……………………………………………………………………………………
Problèmes de fondation d’ouvrages annexes
……………………
……………………
……………………
……………………
……………………
……………………
……………………
……………………
……………………
……………………
……………………
……………………
……………………
……………………
……………………
……………………
……………………
……………………
……………………
……………………
INC : Inconnu
11
Groupe de travail de la Charte Qualité des réseaux d’assainissement en LanguedocRoussillon
ÉTUDE GÉOTECHNIQUE D’AVANT-PROJET
PHASE 2
CADRE DE BORDEREAU DE PRIX
Ce cadre est à adapter suivant les prestations demandées dans le cahier des charges.
MONTANTS
N°des prix
DESIGNATION DES PRESTATIONS
UNITES
{A
SONDAGES DE
RECONNAISSANCE SANS ESSAI
Forfait
QUANTITES
PRIX UNITAIRES
HORS TVA
1
……………...
Amenée du matériel, installation du chantier,
2
déplacement du personnel, repliement
……………...
……………………………………………………………
2a
Mise en place sur chaque point de sondage
……………………………………………………………
……………...
En site accessible à un camion tout terrain et ne
2b
présentant pas de difficultés particulières
……………………………………………………………
……………...
En site difficile non accessible à un camion tout terrain
3
ou nécessitant des manutentions particulières
……………………………………………………………
Sondage de reconnaissance
Forfait
……………. ………………… ………………………….. …………………..
……………. ………………… ………………………….. …………………..
Unité
……………. ………………… ………………………….. …………………..
Unité
……………. ………………… ………………………….. …………………..
Unité
TOTAL A}
B
DETERMINATION DE LA
COMPACITE DU SOL EN PLACE
Unité
Nombre de
Zone
homogènes
TOTAL B }
{C
……………..
4
……………...
5
……………...
5a
……………...
5b
……………...
5c
……………...
6
……………...
7
ESSAIS IN SITU DANS LES
SONDAGES
……………. ………………… ………………………….. …………………..
Unité
…………………………………………………………… ……………. ………………… ………………………….. …………………..
Essais scissométriques
Unité
…………………………………………………………… ……………. ………………… ………………………….. …………………..
Essais pressiométriques MENARD
……………………………………………………………
Unité
Dans les sols cohérents jusqu’à une profondeur de 15 m ……………. ………………… ………………………….. …………………..
et une pression de 1.5Mpa
……………………………………………………………
Unité
Dans les graveleux par la technique dite du pieu lanterné ……………. ………………… ………………………….. …………………..
jusqu’à une profondeur de 15m et une pression de 1.5Ma
……………………………………………………………
Unité
Supplément au prix 5a et 5b pour essais réalisés à une
……………. ………………… ………………………….. …………………..
pression supérieure à 1.5Mpa pouvant atteindre 5 MPa
Unité
…………………………………………………………… ……………. ………………… ………………………….. …………………..
Essais d’eau LEFRANC ou LUGEON
Unité
……………………………………………………………
Essais de pompage
TOTAL C}
{ } – Exemple de rédaction à adapter au cas par cas.
12
Groupe de travail de la Charte Qualité des réseaux d’assainissement en LanguedocRoussillon
ETUDE GEOTECHNIQUE - PHASE 1
CADRE DE BORDEREAU DE PRIX
MONTANTS
N°des prix
DESIGNATION DES PRESTATIONS
{D
EQUIPEMENTS DE SONDAGE
UNITES
QUANTITES
PRIX UNITAIRES
HORS TVA
8
……………. ………………… ………………………….. …………………..
……………... Piézomètre
……………………………………………………………
8a
Unité
Fourniture et mise en place d’un tube piézométrique
……………... crépiné diamètre 50 mm environ
……………. ………………… ………………………….. …………………..
……………………………………………………………
.
8b
Fourniture et mise en place d’une tête de protection
constituée par une bouche à dé scellée au ras du sol
TOTAL D}
{E
GEOPHYSIQUE
9
Forfait
Amenée du matériel, installation du chantier,
déplacement du personnel, repliement
……………...
……………. ………………… ………………………….. …………………..
……………………………………………………………
10
Forfait
Prospection géophysique par simique réfraction
……………...
……………. ………………… ………………………….. …………………..
……………………………………………………………
11
Forfait
Prospection géophysique par traînes électrique
……………...
……………. ………………… ………………………….. …………………..
……………………………………………………………
12
Forfait
Prospection géophysique par traînés magéntiques
TOTAL E}
{F
SONDAGES A LA PELLE
Forfait
Amenée du matériel, installation du chantier ,
déplacement du personnel, repliement
……………...
……………. ………………… ………………………….. …………………..
……………………………………………………………
14
Forfait
Supplément au prix 13 pour amenée et repli d’une pelle
sur chenilles
……………...
……………. ………………… ………………………….. …………………..
……………………………………………………………
15
Unité
Sondages à la pelle jusqu’à ¾ mètres de profondeur ou
jusqu’au refus, prélèvement d’échantillons, rebouchage
13
TOTAL F}
{G
16
SONDAGES AU PENENOMETRE
DYNAMIQUE
Forfait
……………...
17
……………...
17a
Amenée du matériel, installation du chantier,
déplacement du personnel, repliement
…………………………………………………………… ……………. ………………… ………………………….. …………………..
Mise en place sur chaque point de sondage
…………………………………………………………… ……………. ………………… ………………………….. …………………..
……………... En site accessible à un camion tout terrain et ne
Unité
17b
présentant pas de difficultés particulières
…………………………………………………………… ……………. ………………… ………………………….. …………………..
En site difficile non accessible à un camion tout terrain
Unité
ou nécessitant des manutentions particulières
13
Groupe de travail de la Charte Qualité des réseaux d’assainissement en LanguedocRoussillon
ETUDE GEOTECHNIQUE - PHASE 1
CADRE DE BORDEREAU DE PRIX
MONTANTS
N°des prix
DESIGNATION DES PRESTATIONS
UNITES
QUANTITES
PRIX UNITAIRES
HORS TVA
18
……………...
18a
……………...
18b
Essais de Pénétration dynamique
…………………………………………………………… ……………. ………………… ………………………….. …………………..
De Om à 10m de profondeur
Unité
…………………………………………………………… ……………. ………………… ………………………….. …………………..
De 10m à 20m de profondeur
Unité
.
TOTAL G}
H
ESSAIS DE LABORATOIRE
Identification GTR globale comprenant suivant le cas :
Unité
limites d’Atterberg, valeur au bleu, granulomètrie ou
passant à 80 microns
……………. ………………… ………………………….. …………………..
……………...
……………………………………………………………
20
Unité
Teneur en eau naturelle
……………...
……………………………………………………………
21
……………. ………………… ………………………….. …………………..
Essai Proctor Normal avec poinçonnement CBR
……………...
Unité
immédiats
…………….
……………………………………………………………
Unité
Sédimentométrie
19
TOTAL H }
1
22
MISSION DU PRESTATAIRE –
RAPPORT
Forfait
……………... Déclaration d’Intention de Commencement de Travaux
23
(DICT) auprès des concessionnaires de réseaux enterrés
…………………………………………………………… ……………. ………………… ………………………….. …………………..
……………... Suivi du chantier, dépouillement et interprétation
Forfait
24
…………………………………………………………… ……………. ………………… ………………………….. …………………..
Remise du rapport d’étude en 5 exemplaires
Forfait
TOTAL I }
TOTAL GENERAL HORS TAXE
14
Groupe de travail de la Charte Qualité des réseaux d’assainissement en LanguedocRoussillon
