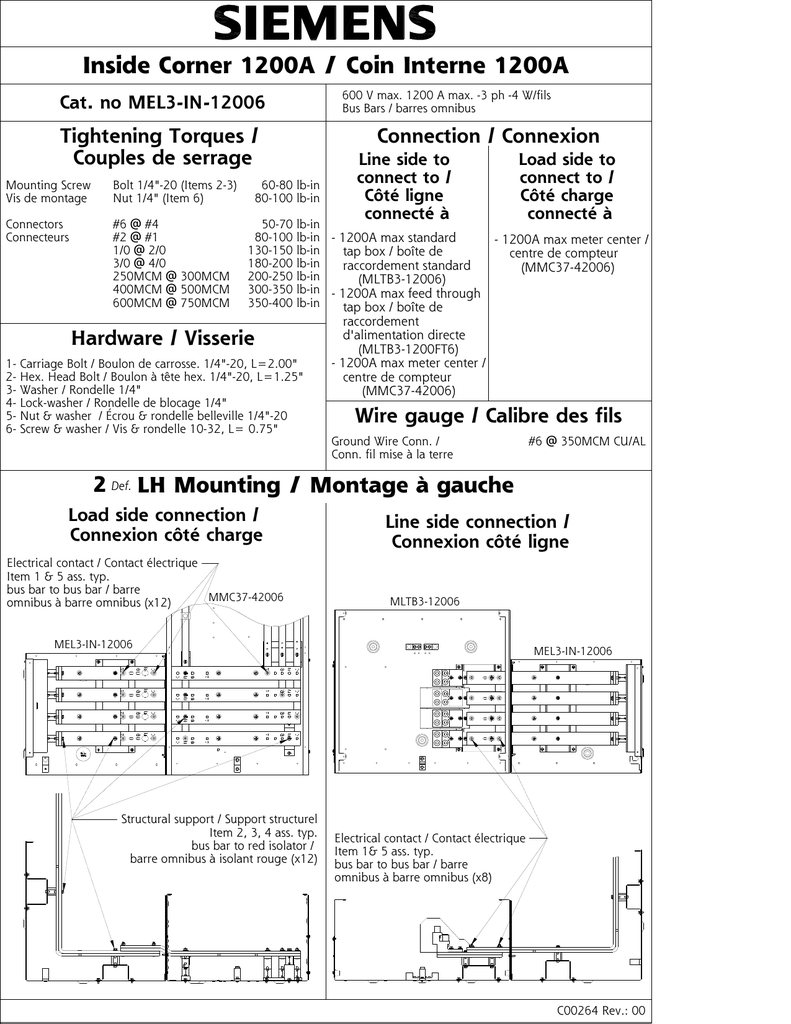

Inside Corner 1200A / Coin Interne 1200A

Inside Corner 1200A / Coin Interne 1200A
Cat. no MEL3-IN-12006
Tightening Torques /
Couples de serrage
Mounting Screw
Vis de montage
Bolt 1/4"-20 (Items 2-3)
Nut 1/4" (Item 6)
Connectors
Connecteurs
#6 @ #4
#2 @ #1
1/0 @ 2/0
3/0 @ 4/0
250MCM @ 300MCM
400MCM @ 500MCM
600MCM @ 750MCM
60-80 lb-in
80-100 lb-in
600 V max. 1200 A max. -3 ph -4 W/fils
Bus Bars / barres omnibus
Connection / Connexion
Line side to
connect to /
Côté ligne
connecté à
50-70 lb-in
80-100 lb-in - 1200A max standard
130-150 lb-in
tap box / boîte de
180-200 lb-in
raccordement standard
200-250 lb-in
(MLTB3-12006)
300-350 lb-in - 1200A max feed through
350-400 lb-in
tap box / boîte de
Hardware / Visserie
1- Carriage Bolt / Boulon de carrosse. 1/4"-20, L=2.00"
2- Hex. Head Bolt / Boulon à tête hex. 1/4"-20, L=1.25"
3- Washer / Rondelle 1/4"
4- Lock-washer / Rondelle de blocage 1/4"
5- Nut & washer / Écrou & rondelle belleville 1/4"-20
6- Screw & washer / Vis & rondelle 10-32, L= 0.75"
Load side to
connect to /
Côté charge
connecté à
- 1200A max meter center /
centre de compteur
(MMC37-42006)
raccordement
d'alimentation directe
(MLTB3-1200FT6)
- 1200A max meter center /
centre de compteur
(MMC37-42006)
Wire gauge / Calibre des fils
Ground Wire Conn. /
Conn. fil mise à la terre
#6 @ 350MCM CU/AL
2 Def. LH Mounting / Montage à gauche
Load side connection /
Connexion côté charge
Electrical contact / Contact électrique
Item 1 & 5 ass. typ.
bus bar to bus bar / barre
MMC37-42006
omnibus à barre omnibus (x12)
Line side connection /
Connexion côté ligne
MLTB3-12006
MEL3-IN-12006
Structural support / Support structurel
Item 2, 3, 4 ass. typ.
bus bar to red isolator /
barre omnibus à isolant rouge (x12)
MEL3-IN-12006
Electrical contact / Contact électrique
Item 1& 5 ass. typ.
bus bar to bus bar / barre
omnibus à barre omnibus (x8)
C00264 Rev.: 00
Inside Corner 1200A / Coin Interne 1200A
Cat. no MEL3-IN-12006
1 Connection between
enclosures /
Interconnection
des boîtiers
600 V max. 1200 A max. -3 ph -4 W/fils
Bus Bars / barres omnibus
2 Option Switch supports for
RH monting / Inversion des
supports pour montage à droite
Line side /
Côté ligne
Screw / Visser
qty = 8 screw / vis
Unscrew / Dévisser
B
qty = 8 screw / vis
A
Line side /
Côté ligne
Screw & washer /
Vis & rondelle
Item 6 (x4)
A
B
2 Option RH Mounting / Montage à droite
Line side connection /
Connexion côté ligne
Load side connection /
Connexion côté charge
MMC37-42006
Electrical contact / Contact électrique
Item 1 & 5 ass. typ.
bus bar to bus bar / barre
omnibus à barre omnibus (x12)
MLTB3-12006
MEL3-IN-12006
MEL3-IN-12006
Electrical contact / Contact électrique
Item 1 & 5 ass. typ.
bus bar to bus bar/ barre
omnibus à barre omnibus (x8)
Structural support / Support structurel
Item 2,3,4 ass. typ.
bus bar to red isolator /
barre omnibus à isolant rouge (x12)
3
Nut & Waher belleville /
Écrou & rondelle belleville
(item 5)
Electrical contact /
Contact électrique
(x20)
Bus bars /
Barres omnibus
Carriage bolt /
Boulon de carosse
(item 1)
4
Bolt / Boulon (item 2)
/
Structural support / Lockwasher
Rondelle de
Support structurel blocage (item 4)
(x12)
Flat washer /
Rondelle plate (item 3)
Bus bar /
Barre omnibus
Red insulator / isolant rouge
C00264 Rev.: 00
