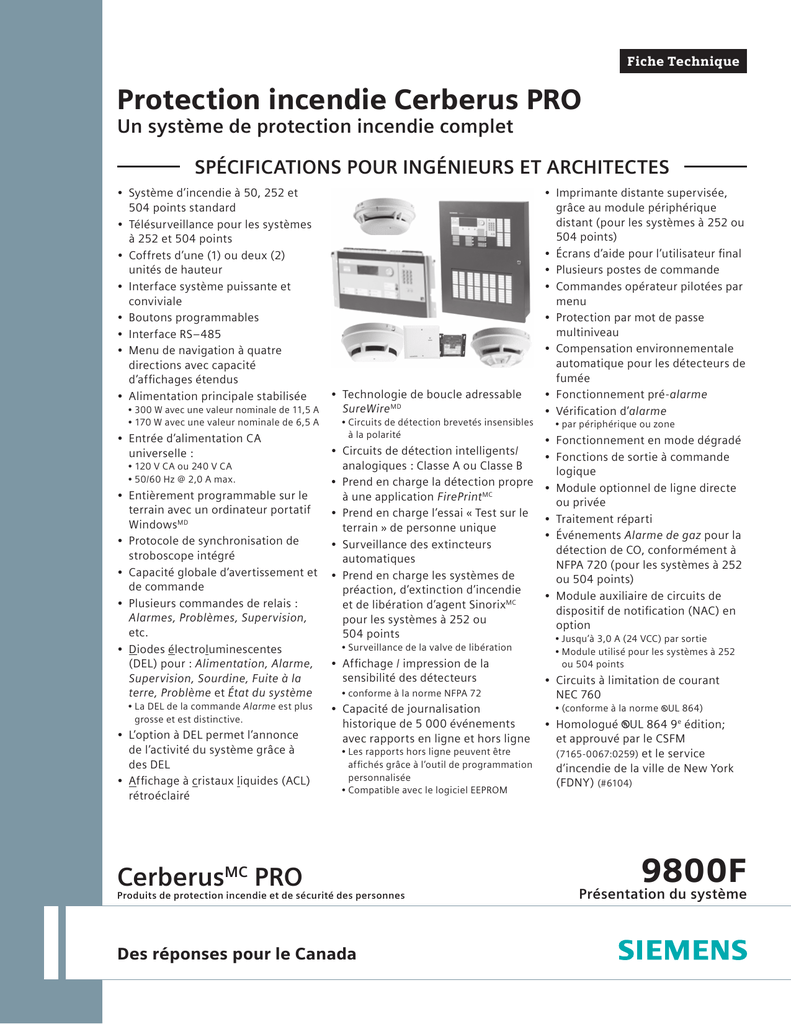

Protection incendie Cerberus PRO

Fiche Technique
Protection incendie Cerberus PRO
Un système de protection incendie complet
SPÉCIFICATIONS POUR INGÉNIEURS ET ARCHITECTES
• Système d’incendie à 50, 252 et
504 points standard
• Télésurveillance pour les systèmes
à 252 et 504 points
• Coffrets d’une (1) ou deux (2)
unités de hauteur
• Interface système puissante et
conviviale
• Boutons programmables
• Interface RS–485
• Menu de navigation à quatre
directions avec capacité
d’affichages étendus
• Alimentation principale stabilisée
•300 W avec une valeur nominale de 11,5 A
•170 W avec une valeur nominale de 6,5 A
• Entrée d’alimentation CA
universelle :
•120 V CA ou 240 V CA
•50/60 Hz @ 2,0 A max.
• Entièrement programmable sur le
terrain avec un ordinateur portatif
WindowsMD
• Protocole de synchronisation de
stroboscope intégré
• Capacité globale d’avertissement et
de commande
• Plusieurs commandes de relais :
Alarmes, Problèmes, Supervision,
etc.
• Diodes électroluminescentes
(DEL) pour : Alimentation, Alarme,
Supervision, Sourdine, Fuite à la
terre, Problème et État du système
•La DEL de la commande Alarme est plus
grosse et est distinctive.
• L’option à DEL permet l’annonce
de l’activité du système grâce à
des DEL
• Affichage à cristaux liquides (ACL)
rétroéclairé
• Technologie de boucle adressable
SureWire MD
•Circuits de détection brevetés insensibles
à la polarité
• Imprimante distante supervisée,
grâce au module périphérique
distant (pour les systèmes à 252 ou
504 points)
• Écrans d’aide pour l’utilisateur final
• Plusieurs postes de commande
• Commandes opérateur pilotées par
menu
• Protection par mot de passe
multiniveau
• Compensation environnementale
automatique pour les détecteurs de
fumée
• Fonctionnement pré-alarme
• Vérification d’alarme
•par périphérique ou zone
• Fonctionnement en mode dégradé
• Circuits de détection intelligents/
• Fonctions de sortie à commande
analogiques : Classe A ou Classe B
logique
• Prend en charge la détection propre
• Module optionnel de ligne directe
à une application FirePrint MC
ou privée
• Prend en charge l’essai « Test sur le
• Traitement réparti
terrain » de personne unique
• Événements Alarme de gaz pour la
• Surveillance des extincteurs
détection de CO, conformément à
automatiques
NFPA 720 (pour les systèmes à 252
• Prend en charge les systèmes de
ou 504 points)
préaction, d’extinction d’incendie
• Module auxiliaire de circuits de
et de libération d’agent SinorixMC
dispositif de notification (NAC) en
pour les systèmes à 252 ou
option
504 points
•Jusqu’à 3,0 A (24 VCC) par sortie
•Surveillance de la valve de libération
• Affichage / impression de la
sensibilité des détecteurs
•conforme à la norme NFPA 72
• Capacité de journalisation
historique de 5 000 événements
avec rapports en ligne et hors ligne
•Les rapports hors ligne peuvent être
affichés grâce à l’outil de programmation
personnalisée
•Compatible avec le logiciel EEPROM
CerberusMC PRO
Produits de protection incendie et de sécurité des personnes
Des réponses pour le Canada
•Module utilisé pour les systèmes à 252
ou 504 points
• Circuits à limitation de courant
NEC 760
•(conforme à la norme UL 864)
• Homologué UL 864 9e édition;
et approuvé par le CSFM
(7165-0067:0259) et le service
d’incendie de la ville de New York
(FDNY) (#6104)
9800F
Présentation du système
Présentation du produit
Cerberus PRO de Siemens Protection Incendie est un système
avancé et complet de protection incendie et de sécurité
des personnes. Chaque système Cerberus PRO est facile à
utiliser grâce à ses touches programmables, son écran ACL
rétroéclairé et son bouton-poussoir à quatre directions pour
la navigation, tous situés dans le haut de chaque panneau.
Grâce à sa conception multiprocesseur « réseau » unique et à
sa capacité à utiliser des appareils de détection intelligents,
Cerberus PRO représente ce qui se fait de mieux en matière
de système de protection incendie flexible et hautement
configurable. Cerberus PRO prend en charge la technologie
de boucle adressable SureWire MC .
Cerberus PRO convient parfaitement aux applications de
taille petite ou moyenne, car il offre un panneau de contrôle
d’alarme incendie (PCAI) adressable à 50, 252 ou 504 points.
Les systèmes à 252 et 504 points peuvent être mis en
réseau.
Une gamme de détecteurs intelligents de pointe vient
s’ajouter à ces PCAI nouveaux et améliorés. Par exemple,
le détecteur de CO et d’incendie à plusieurs critères (avec
ASAtechnology MC) est à la fine pointe de la technologie
pour les applications spécialisées (comme la détection du
monoxyde de carbone) lorsque comparé aux détecteurs
normaux. Le détecteur de fumée photoélectrique, quant
à lui, utilise des circuits de microcontrôleurs et une
technologie de montage en surface pour assurer une fiabilité
optimale.
Composantes du système
Cerberus PRO
PCAI Cerberus PRO à 50 points
PCAI Cerberus PRO à 50 points
Le modèle FC901 est un PCAI adressable offrant une solution
rentable pour les applications de système d’alarme incendie
simples. Le modèle FC901 contient un (1) DACT intégré et
deux (2) NAC.
Siemens Canada limitée
Division Technologies du bâtiment
Petit et compact, le modèle FC901 est idéal pour les petites
applications de protection incendie utilisant moins de 50
périphériques adressables :
•
•
•
•
•
magasins/centres commerciaux
cabinets de médecin
nettoyeurs à sec
restaurants
banques, etc.
Voici les dimensions approximatives du modèle FC901
(connecté à un coffret d’une unité de hauteur) : 41,3 cm
(16,25 po) (H) –x– 46 cm (18 po) (L) –x– 41,3 cm (5 po) (P)
Son poids approximatif (sans unité de commande ni batterie)
est de 4 082 g (9 lb).
Système de protection incendie Cerberus PRO à 252/504 points
Système de protection incendie Cerberus PRO à
252/504 points
Les PCAI adressables Cerberus PRO de modèles FC922
(252 points) et FC924 (504 points) sont conçus pour
répondre aux besoins de protection incendie de bâtiments
de taille moyenne.
Ce panneau avancé offre des caractéristiques habituellement
exigées pour des bâtiments de taille moyenne, grâce à
un système facile à installer et à prix concurrentiel. De
plus, les modèles FC922 et FC924 peuvent être mis en
réseau, permettant au système de s’adapter aux besoins
grandissants de protection incendie du bâtiment.
Les modèles FC922 et FC924 utilisent des coffrets de deux
unités de hauteur. Les composantes suivantes constituent un
coffret complet de deux unités de hauteur :
•
•
•
•
Unité de commande
Carte périphérique
Blocs d’alimentation
Coffrets système
CerberusMC PRO
Composantes Cerberus PRO (suite)
Unité de commande standard
Unité de commande avec DEL
Unité d’interface de commande
L’unité d’interface de commande (modèle FCM2018-U3
ou FCM2019-U3) sert d’interface utilisateur et de
microprocesseur central pour le poste d’incendie (modèle
FT924) et les PCAI Cerberus PRO (modèles FC922 et FC924).
Le modèle FCM2018-U3 ou le modèle FCM2019-U3
fournissent une capacité d’utilisation multiple pour chaque
utilisateur final, afin qu’il puisse : « acquitter » efficacement
les événements; commander rapidement les circuits de
dispositifs de notification (NAC) du PCAI correspondant; et
réinitialiser manuellement le système concerné. Un écran
ACL rétroéclairé de 5,1 x 10,2 cm (2 x 4 ¾ po) affiche de
l’information détaillée sur la nature et l’emplacement des
événements.
Le modèle FCM2018-U3 ou le modèle FCM2019-U3
contiennent la configuration du programme spécifique
au site créée dans « Cerberus Works ». Le contrôleur dans
chaque module d’interface fournit l’ensemble de la logique
et de la supervision du système.
Les deux unités de commande permettent la connexion
au module périphérique distant (modèle FCA2018-U1) et/
ou aux postes d’affichage distants (modèles FT2014-U3/R3;
FT2015-U3/R3).
Chaque carte périphérique est équipée de deux (2) NAC
de classe B (style Y) ou d’un (1) NAC de classe A (style Z),
offrant un courant nominal de 24 V CC à 3 A maximum
par circuit de dispositif de notification visuelle/sonore. Les
cartes périphériques s’installent directement sur les boîtiers
d’encastrement des panneaux Cerberus PRO de modèles
FC922 et FC924. Les modèles FCI2016-U1/ FCI2017-U1
offrent deux (2) connexions protégées contre les courtscircuits, à alimentation auxiliaire parallèle (24 V CC, 1,5 A
max. stabilisé) alimentant les périphériques ou modules
externes.
Poste d’incendie (et équipement)
Le poste d’incendie (modèle FT924) est composé d’une
carte de poste d’incendie (modèle FTI2001-A1); de l’unité de
commande (modèle FCM2018-U3 ou FCM2019-U3) et d’un
coffret d’une unité de hauteur.
Chaque modèle FT924 contient un (1) écran ACL VGA
de 2 x 4 ¾ po monochrome avec des DEL, pour afficher
l’état du système. Un son se fait entendre lorsqu’il y a des
événements non acquittés sur le système.
L’écran de l’unité de commande répartit les événements
selon leur type et offre un onglet distinct pour les
événements Alarme, Alarme de gaz, Surveillance et Panne.
Le nombre d’événements actifs de chaque type est indiqué
dans chaque onglet d’événement. L’affichage offre deux (2)
lignes complètes de texte pour chaque événement.
À chaque événement est associé un message personnalisé
de 40 caractères qui en décrit l’emplacement. En plus
du message texte, le système affiche la catégorie de
l’événement actif : (par ex. – Alarme automatique, Débit
d’eau, Manuel, etc.) – pour les intervenants, la catégorie est
davantage significative que les numéros de modèle.
Les cartes de poste d’incendie contiennent la configuration
de programme spécifique au site créée dans Cerberus Works.
FCI2016-U1
FCI2017-U1
(Carte périphérique pour
système de protection incendie
Cerberus PRO à 252 points)
(Carte périphérique pour
système de protection incendie
Cerberus PRO à 504 points)
Cartes périphériques
Les cartes périphériques (modèles FCI2016-U1 et
FCI2017-U1) comprennent les composantes essentielles à
l’exploitation des panneaux Cerberus PRO (modèles FC922
et FC924). Chaque module exploite et surveille l’identité des
périphériques d’entrée et commande les circuits de ligne de
notifications communiquant avec des détecteurs de fumée et
autres périphériques sur le terrain (par ex. : C-NET).
Siemens Canada limitée
Division Technologies du bâtiment
Émetteur d’alarme numérique
Émetteur d’alarme numérique
L’émetteur d’alarme numérique (DACT) assure les
communications entre des panneaux de contrôle d’alarme
incendie (modèles FC922 et FC924) et un poste de
surveillance distant, à l’extérieur du site.
CerberusMC PRO
Composantes Cerberus PRO (suite)
Le module de modèle FCA2015-U1 s’installe directement sur
le boîtier arrière et se connecte aux cartes de périphérique.
Le DACT permet la transmission à distance des alarmes et
des événements grâce à une ligne téléphonique terrestre.
De plus, le modèle FCA2015-U1 prend en charge deux
(2) lignes et quatre (4) comptes et peut transmettre de
l’information série (dont l’adresse de l’événement) au poste
de surveillance.
Tous les comptes peuvent envoyer des données d’Alarme,
d’Alarme de gaz, de Surveillance, de Problème, de
Réinitialisation ou de Dépannage de problème (ou toute
combinaison), au besoin. Chaque DACT peut exécuter le
test automatique aux 24 heures exigé par le chapitre 4 de la
NFPA.
Module réseau C-WEB/C-NET
Module réseau C-WEB/C-NET
Le module réseau C-WEB (modèle FN2001-A1) sert à mettre
en réseau un maximum de 16 PCAI et le poste d’incendie
(modèle FT924), grâce au bus système C-NET. Le module
réseau C-WEB est branché à l’unité de commande (modèle
FCM2018-U3 ou FCM2019-U3).
Le modèle FN2001-A1 prend en charge les réseaux de pairs
entre les systèmes suivants :
•
•
•
Modèle FC922
Modèle FC924
Modèle FT924
Bloc d’alimentation de 170 W
Bloc d’alimentation de 300 W
Modules d’alimentation
Le bloc d’alimentation de 170 W (modèle FP2011-U1)
et le bloc d’alimentation de 300 W (modèle FP2012-U1)
fournissent une alimentation primaire stabilisée (24 V CC,
nominale) aux systèmes de protection incendie de Siemens.
Les deux blocs d’alimentation sont filtrés et stabilisés. Le
modèle FP2011-U1 a une valeur nominale de 6,5 A à 24 V CC.
Le modèle FP2012-U1 a une valeur nominale de 11,5 A à
24 V CC.
Le bloc d’alimentation de 170 W comprend un fusible de
4,0 A non réarmable à fusion lente sur l’entrée principale et
un filtre de ligne C.A. intégré pour la suppression du bruit
et des surtensions. Le modèle FP2011-U1 s’installe dans un
coffret standard de marque Cerberus PRO et ne contient
aucune pièce réparable par l’utilisateur.
Le bloc d’alimentation de 300 W comprend deux fusibles de
6,3 A non réarmables à fusion lente sur l’entrée principale
et un filtre de ligne C.A. intégré pour la suppression du bruit
et des surtensions. Le modèle FP2012-U1 s’installe dans un
coffret standard de marque Cerberus PRO et ne contient
aucune pièce réparable par l’utilisateur.
Le modèle FP2011-U1 est utilisé avec les PCAI modèles
FC901, FC922 et FC924. Le modèle FP2012-U1 est utilisé avec
les PCAI modèles FC922 et FC924.
Le modèle FN2001-A1 se connecte aux entrées et aux sorties
de bus système et comporte une surveillance des défauts à
la terre et une fonction de mode dégradé intégrée.
Le réseautage redondant est assuré par un (1) module réseau
(problème de boucle simple) par panneau. Le bus système
est isolé électriquement du PCAI.
Module auxiliaire NAC
Module auxiliaire NAC
Le module auxiliaire NAC (modèle FCI2011-U1) est un
module optionnel connecté aux cartes périphériques
(modèles FCI2016-U1 et FCI2017-U1) qui fournit des NAC
supplémentaires pour les systèmes à 252 ou 504 points,
respectivement.
Siemens Canada limitée
Division Technologies du bâtiment
CerberusMC PRO
Composantes Cerberus PRO (suite)
Un (1) NAC de Classe A ou deux (2) NAC de classe B sont
fournis avec les systèmes Cerberus PRO suivants :
•
•
Modèle FC922
Modèle FC924
(252 points)
(504 points)
Chaque NAC possède une intensité nominale de 3 A. Chaque
module auxiliaire NAC est surveillé afin de détecter les
situations de ligne ouverte et de court-circuit.
Module de libération
Module de libération
Le module de libération de système de protection incendie
Cerberus PRO (modèle XCI2001-U1) est un module optionnel
connecté aux cartes périphériques (modèles FCI2016-U1
et FCI2017-U1), offrant deux (2) circuits de libération
optionnelle.
Le modèle XCI2001-U1 prend en charge l’activation des
valves de libération dans les systèmes de préaction ou
d’extinction d’incendie (y compris les systèmes de préaction
à double interverrouillage, ou les systèmes d’extinction des
incendies techniques Sinorix). Le modèle XCI2001-U1 ne
prend en charge que les circuits de libération de classe B.
Lorsqu’il est installé sur un PCAI Cerberus PRO de modèle
FC922 ou FC 924, le module de libération contient un
sectionneur manuel intégré pour les circuits de libération.
Cette caractéristique essentielle prévient le déclenchement
accidentel des circuits de libération pendant l’entretien.
L’activation peut être effectuée automatiquement par
double détection grâce à des détecteurs automatiques ou
manuellement grâce à un (1) PCAI.
Un chronomètre de compte à rebours avant la libération est
disponible pour affichage sur l’unité de commande (modèle
FCM2018-U3 ou FCM2019-U3).
Module périphérique distant
(avec interface RS–485)
Le module périphérique distant (FCA2018-U1) fournit une
manière de connecter un système de protection incendie
Cerberus PRO à une imprimante parallèle pour créer
une copie papier de l’état du système et des rapports de
configuration. Ce module intelligent et supervisé contient
une protection contre les surtensions transitoires et un
adressage décimal simple.
Le modèle FCA2018-U1 est connecté à distance au bus de
communication RS–485 modèle FCA2016-A1 à partir de tout
coffret de système de protection incendie Cerberus PRO. Le
modèle FCA2018-U1 utilise du câblage de classe B (style 4)
ou de classe A (style 6), et fournit deux ports (série) RS–232
et un port parallèle permettant la connexion à l’imprimante
parallèle (modèle PAL-1).
Lorsque le modèle PAL-1 est utilisé avec le module
périphérique distant, le modèle FCA2018-U1 surveille les
états suivants : en ligne/hors ligne, alimenté, plus de papier,
papier coincé et défaut de câblage, conformément aux
exigences d’ UL pour les systèmes propriétaires NFPA 72.
L’impression de rapport et d’événement est lancée à l’unité
de commande (modèle FCM2018-U3 ou FCM2019-U3) sur le
système Cerberus PRO principal.
Poste d’affichage distant (avec trois [3] boutons de commande)
Postes d’affichage distants (avec interface RS–485)
Les postes d’affichage distants (modèles FT2014-U3/R3 et
FT2015-U3/R3) sont des unités DEL/ACL indiquant l’état
actuel d’un système Cerberus PRO à 252 ou 504 points.
Un répétiteur à distance (modèle FSD90-U3/R3) est utilisé
pour le PCAI Cerberus PRO à 50 points (modèle FC901).
Une DEL s’allumera lors de tout événement Alarme,
Supervision ou Problème dans un système Cerberus PRO. Un
écran ACL donne des renseignements sur l’événement sous
forme alphanumérique. On peut faire défiler l’écran pour
afficher des événements supplémentaires. Des capacités
supplémentaires de contrôle de système à distance sont
également disponibles.
Module périphérique distant
Siemens Canada limitée
Division Technologies du bâtiment
CerberusMC PRO
Composantes Cerberus PRO (suite)
Lorsqu’un événement a été déclenché et transmis au
panneau Cerberus PRO, l’écran ACL affiche les informations
suivantes :
•
•
•
•
•
Type d’événement et zone
Heure de l’événement (seulement possible lors du
fonctionnement piloté par menu)
Message personnalisé pour cette zone
Utilisation de la zone
Événement « acquitté » ou « non acquitté »
L’affichage comprend un rétroéclairage s’activant lorsque de
l’information d’événement est reçue ou lorsqu’un utilisateur
appuie sur une touche.
Le poste d’affichage modèle FT2014 comporte une
touche pour désactiver l’alarme sonore locale. Les postes
d’affichage de série FT2015 comportent trois (3) touches
de commande pour acquitter les événements, désactiver
les alarmes sonores et réinitialiser le système. De plus, trois
touches programmables par l’utilisateur sont disponibles. Le
modèle de la série FT2015 comporte un interrupteur à clé
permettant aux touches de commande de fonctionner.
Les postes d’affichage distants sont connectés au PCAI
Cerberus PRO grâce à l’interface RS–485. Les panneaux
Cerberus PRO de modèles FC922 et FC924 requièrent le
module RS–485 modèle FCA2016-A1 pour assurer les
communications avec les postes d’affichage distants. Le
modèle FCA2016-A1 accepte le câblage de style 4 ou de
style 6. Un bus RS–485 peut prendre en charge jusqu’à huit
(8) modules.
Module de ligne directe ou privée
Module de ligne directe ou privée
Le module de ligne directe ou privée (modèle FCI2020-U1)
est un module optionnel fournissant une source d’énergie
locale pour connexion à un avertisseur d’incendie municipal.
Le modèle FCI2020- U1 offre aussi une source à polarité
inversée pour la connexion à une ligne privée. Le modèle
FCI2020-U1 est installé sur la carte périphérique dans le cas
des PCAI de modèles FC922 et FC924, mais est installé à
l’arrière de la carte principale du PCAI modèle FC901.
Module à fibres optiques monomodes/multimodes
Module à fibres optiques monomodes/multimodes
Les modules d’interface à fibres optiques monomodes
(modèle FN2006-U1)/multimodes (modèle FN2007-U1)
peuvent servir à assurer la communication RS–485 pour les
PCAI Cerberus PRO de modèles FC922 et FC924, ainsi que
pour le poste d’incendie de modèle FT924.
Le module à fibres optiques monomodes/multimodes fournit
des communications de réseau de pairs C-NET entre les
systèmes de protection incendie Cerberus PRO à 252 et à
504 points.
Les modèles FN2006-U1 et FN2007-U1 exigent une tension
nominale de 24 V CC. Les PCAI FC922 ou FC924 servent de
source pour cette alimentation. Les modèles FN2006-U1 et
FN2007-U1 peuvent aussi être alimentés par n’importe quel
bloc d’alimentation stabilisé homologué par les UL, comme
un modèle PAD-3.
Les modèles FN2006-U1 et FN2007-U1 peuvent être montés
dans un coffret Cerberus PRO d’une ou de deux unités de
hauteur et peuvent fonctionner en configuration en série.
Deux (2) câbles à fibres optiques 9/125 à paires torsadées de
haute qualité et des connecteurs à fibres optiques de style ST
sont utilisés pour connecter les modules à fibres optiques
monomodes. Le câble à fibres optiques à paires torsadées
contient deux (2) câbles dans un seul blindage, comme un
câble électrique standard à deux fils. Lorsqu’on utilise des
fibres monomodes, chaque segment du réseau peut mesurer
près de 16 kilomètres.
Pour les installations de classe B, chaque PCAI ou poste à
un bout ou l’autre de la connexion série utilise un (1) câble
à paires torsadées pour assurer la connexion au prochain
panneau ou poste du réseau. Les PCAI ou les postes dans la
connexion série exigent deux (2) câbles à paires torsadées :
un (1) pour la connexion au PCAI précédent et un (1) pour la
connexion au PCAI suivant.
Pour les installations de classe A, chaque PCAI ou poste exige
deux (2) câbles à paires torsadées : un (1) pour la connexion
au PCAI précédent et un (1) pour la connexion au PCAI
suivant.
Lorsqu’elle est utilisée pour la connexion à un avertisseur
d’incendie municipal, la fonction de ligne privée prend en
charge la transmission d’événement d’alarme. Lorsqu’il
est utilisé pour la connexion à une ligne privée, le module
prend en charge deux (2) lignes de téléphone privées
pour la transmission des événements Alarme, Problème et
Supervision.
Siemens Canada limitée
Division Technologies du bâtiment
CerberusMC PRO
Composantes Cerberus PRO (suite)
Le coffret d’une unité de hauteur est le boîtier le plus petit
pour le système de protection incendie Cerberus PRO. Les
composantes suivantes constituent un coffret complet d’une
unité de hauteur :
Modèle FHB2001-U1
(pour les coffrets d’une unité de hauteur)
Coffret de système à 50 points
Le coffret modèle FH901-U3/R3 pour le PCAI modèle FC901
est offert en rouge ou noir et prend en charge tous les
modules du système. Il prend aussi en charge deux batteries
de 12 Ah.
•
•
•
•
Un (1) boîtier, (modèle FHB2001-U1 / R1)
Une (1) porte intérieure, (modèle FHD2004-U1)
Une (1) porte extérieure, (modèle FHD2001-U3 / R3)
Une (1) lentille transparente, (modèle FHD2006-U1)
Taille approximative : 38,1 cm (15 po) de hauteur, 50,8 cm
(20 po) de largeur et 11 cm (4,5 po) de
profondeur.
Remarque : Pour les systèmes exigeant des batteries de plus grande
capacité que 12 Ah, utilisez un boîtier de batteries
homologué UL.
Le coffret modèle FH901-U3/R3 pour le panneau à 50 points
comporte un système d’installation à deux positions,
permettant d’installer partiellement la carte principale
dans une position bas vers le haut. Lorsque la carte est
temporairement installée dans la position basse, les
techniciens disposent de plus d’espace pour installer le
câblage sur le terrain lors de la mise en service du système.
Lorsque l’installation du câblage sur le terrain est terminée,
la carte principale doit être placée en position supérieure à
des fins d’installation standard avant de mettre le système
sous tension.
De plus, le coffret prend en charge un support optionnel
de batterie (modèle FHA901-U1) qui peut servir à fixer des
batteries allant jusqu’à 12 Ah. Le modèle FHA901-U1 est
obligatoire pour se conformer aux exigences relatives aux
séismes, selon ASC / SEI 7-05, article 13.2.2.
Des ensembles de montage encastré (modèle FHA902-U1/R1)
est aussi offert pour installation encastrée du modèle
FH901-U3/R3.
Coffret d’une unité de hauteur
Pour chaque panneau Cerberus PRO, chaque boîtier rouge ou
noir accepte une porte extérieure rouge ou noire. La porte
intérieure, offerte en noir, stocke les unités de commande du
système (modèles FCM2018-U3 et FCM2019-U3). Le boîtier
prend en charge le panneau de poste d’incendie (modèle
FTI2001-U1) et aussi, optionnellement, le PCAI (modèle
FCA2015-U1).
Siemens Canada limitée
Division Technologies du bâtiment
Modèle FHB2002-U1
(pour les coffrets de deux unités de hauteur)
Coffret de deux unités de hauteur
Le coffret de deux unités de hauteur est le boîtier le plus
grand pour le système de protection incendie Cerberus PRO.
Les composantes suivantes constituent un coffret complet de
deux unités de hauteur :
•
•
•
•
Un (1) boîtier, (modèle FHB2002-U1 / R1)
Une (1) ou deux (2) portes intérieures, (modèles
FHD2004-U1 ou FHD2005-U1)
Une (1) porte extérieure (modèles FHD2002-U3 / R3
ou FHD2003-U3 / R3)
Une (1) ou deux (2) lentilles transparentes,
(modèle FHD2006-U1)
Remarque : U ne (1) fenêtre est installée pour la porte extérieure
modèle FHD2002-U3 / R3 et deux (2) fenêtres sont requises
pour le modèle FHD2003-U3 / R3.
Taille approximative : 72,4 cm (28,5 po) de hauteur, 50,8 cm
(20 po) de largeur et 15,2 cm (6,0 po)
de profondeur.
Portes intérieures
Deux (2) portes intérieures sont disponibles pour les coffrets
des systèmes Cerberus PRO. Le modèle FHD2004-U1 prend
en charge une (1) unité de commande (modèle FCM2018-U3
ou FCM2019- U3) ou de un (1) à quatre (4) modules à DEL
(modèle FCM2023-U3).
CerberusMC PRO
Composantes Cerberus PRO (suite)
Lorsque moins de quatre modules à DEL sont utilisés, le
module sans DEL (modèle FCM2022-U3) couvre les espaces
de module inutilisés dans la porte intérieure.
Taille approximative : 33,7 cm (13,25 po) de hauteur et
50,8 cm (20 po) de largeur
Remarque : L e modèle FHD2005-U1 est une plaque vierge unie servant
à protéger l’ouverture avant.
Lentilles transparentes pour la porte extérieure
La fenêtre (modèle FHD2006-U1) est une lentille de LexanMD
robuste montée dans l’ouverture de la porte extérieure.
Taille approximative : 26,04 cm (10,25 po) de hauteur et
43,2 cm (17 po) de largeur
Ensembles de montage du coffret
Un ensemble de montage de coffret est offert en rouge et en
noir pour chaque taille de coffret. L’ensemble de montage de
coffret est utilisé pour l’installation encastrée d’un coffret de
système Cerberus PRO. Le modèle FHA2035-U1/R1 sert pour
le coffret d’une unité de hauteur et le FHA2036-U1 / R1, pour
celui de deux unités de hauteur.
Ensemble de rail DIN
L’ensemble de rail DIN optionnel (modèle FHA2031-U1)
s’installe dans le boîtier d’un coffret d’une ou de deux unités
de hauteur et connecte le câblage du système interne et le
câblage sur le terrain.
Support à batteries
Un support à batteries en option (modèle FHA2032-U1) peut
servir à fixer des batteries allant jusqu’à 33 Ah. Le modèle
FHA2032-U1 est obligatoire pour se conformer aux exigences
relatives aux séismes, selon ASC / SEI 7-05, article 13.2.2.
(Option à DEL)
(Option sans DEL)
Module à DEL
Le modèle FCM2023-U3 est un module à DEL offrant un
avertissement par voyant DEL de l’activité système.
N’importe quel événement peut être assigné à chaque
DEL, qui peut être configuré en tant qu’indicateur statique
ou clignotant, à l’aide de Cerberus Works. Normalement,
l’indicateur DEL est utilisé en tant qu’indicateur de zone.
Le module à DEL est connecté au bus de données
périphérique et peut être connecté en cascade à un
maximum de quatre (4) modules DEL. Un espace est prévu
pour une étiquette affichant les fonctions des voyants
DEL. L’étiquette se glisse sous une membrane protectrice
transparente.
Module sans DEL
Le modèle FCM2022-U3 est un module Cerberus PRO sans
DEL conçu pour couvrir les zones qui ne sont pas occupées
par des modules à DEL.
Les modèles FCM2022-U3 et FCM2023-U3 s’installent
sur la porte intérieure d’un coffret de protection incendie
Cerberus PRO. On peut installer n’importe quelle
combinaison de quatre (4) modules sur la porte intérieure.
Plage de température et d’humidité
Les produits Cerberus PRO sont homologués UL 864,
9e édition pour des emplacements intérieurs/secs avec une
plage de température allant de 49 +/- 2 °C (120 +/- 3 °F) à
0 +/- 2 °C (32 +/- 3 °F) et une humidité relative de 93 +/- 2 %
à une température de 32 +/- 2 °C (90 +/- 3 °F).
Documentation connexe
Numéro
Numéro de
de modèle fiche technique
Description
OH921
9600
Détecteur d’incendie
multicritères
HI921
9601
Détecteur de fumée thermique
OP921
9602
Détecteur de fumée
photoélectrique
OOHC941
9603
Détecteur de CO/d’incendie
à plusieurs critères (avec
ASAtechnology MC)
OOH941
9604
Détecteur d’incendie à plusieurs
critères (avec ASAtechnology MC)
FDCIO422
9605
Module d’interface à 4 entrées/
4 sorties
Le module à DEL contient 24 zones indicatrices, et chacune
contient une (1) DEL à deux couleurs (rouge/vert) et une (1)
DEL jaune.
Siemens Canada limitée
Division Technologies du bâtiment
CerberusMC PRO
Renseignements pour les commandes
Numéro
Numéro
de modèle de pièce
Description
FCA2015-U1
Composeur numérique pour le
modèle FC901
S54400-A63-A1
Numéro
Numéro
de modèle de pièce
Description
FP2011-U1
500-450222
Bloc d’alimentation de 170 watts
FP2012-U1
S54400-Z60-A1
Bloc d’alimentation de 300 watts
FN2001-A1
S54400-A60-A1
Module réseau C-WEB
FCI2011-U1
S54400-A54-A1
Module auxiliaire NAC
FCA2016-A1
S54400-A39-A1
Interface RS–485
FCA2018-U1
S54400-A65-A1
Module périphérique distant
FCM2018-U3
S54400-C40-A2
Unité d’interface de commande
FCI2020-U1
S54400-A57-A1
Module de ligne directe ou privée
FCM2019-U3
S54400-C41-A2
Unité d’interface de commande
(avec DEL)
FH901-U3
S54433-B103-A3
Boîtier système, noir (pour système à 50 points)
FCI2016-U1
S54400-A55-A1
Carte périphérique pour modèle
FC922
FH901-R3
S54433-B103-A4
Boîtier système, rouge
(pour système à 50 points)
FCI2017-U1
S54400-A56-A1
Carte périphérique pour modèle
FC924
FCM901-U3
S54433-B101-A1
Carte principale pour PCAI à
50 points
FTI2001-A1
S54400-A58-A1
Carte de poste d’incendie
FHB2001-U1
S54400-B47-A1
Boîtier à une unité de hauteur, noir
FHB2001-R1
S54400-B47-A2
Boîtier à une unité de hauteur,
rouge
FHB2002-U1
S54400-B48-A1
Boîtier à deux unités de hauteur,
noir
S54400-B48-A2
Boîtier à deux unités de hauteur,
rouge
FHD2001-U3
S54400-B45-A1
Porte extérieur à une unité de
hauteur, noire
FHD2001-R3
S54400-B40-A1
Porte extérieur à une unité de
hauteur, rouge
FHD2002-U3
S54400-B32-A1
Porte extérieure de deux unités
de hauteur (avec une [1] fenêtre),
noire
FHD2002-R3
S54400-C53-A1
Porte extérieure de deux unités
de hauteur (avec une [1] fenêtre),
rouge
FHD2003-U3
S54400-C42-A1
Porte extérieure de deux unités de
hauteur (avec deux [2] fenêtres),
noire
FHD2003-R3
S54400-B46-A1
Porte extérieure de deux unités de
hauteur (avec deux [2] fenêtres),
rouge
FHB2002-R1
FHD2004-U1
S54400-B52-A1
Porte intérieure, noire
FHD2005-U1
S54400-B53-A1
Porte intérieure, noir uni
FHD2006-U1
S54400-C46-A1
Lentille transparente
Siemens Canada limitée
Division Technologies du bâtiment
FT2014-U3
S54400-B80-A1
Poste d’affichage distant, noir
FT2014-R3
S54400-B73-A1
Poste d’affichage distant, rouge
FT2015-U3
S54400-B88-A1
Poste d’affichage distant, noir
FT2015-R3
S54400-B16-A1
Poste d’affichage distant, rouge
FCM2022-U3
S54400-C44-A2
Module sans DEL
FCM2023-U3
S54400-C45-A2
Module à DEL
XCI2001-U1
S54400-A69-A1
Module de libération
CerberusMC PRO
bl
an
ch
e
la
is
sé
e
es
td
él
ib
ér
ém
en
t
pa
ge
Ce
tt
e
CerberusMC PRO de s
Siemens Industrie, inc., Division Technologies du bâtiment
8 Fernwood Road
Florham Park, NJ 07932
Tél. : (973) 593-2600
Téléc. : (908) 547-6877
Web : www.USA.Siemens.com/Cerberus-PRO
AVERTISSEMENT – Les renseignements contenus dans le présent document ne
Siemens Canada limitée
Division Technologies du bâtiment
5005, rue Lévy
Saint-Laurent QC H4R 2N9
Tél. : 514 822-7300
Téléc. : 514 822-7311
URL : www.Siemens.ca
Division Technologies du bâtiment – Protection Incendie
[Imprimé aux É.-U.]
sont qu’un résumé et peuvent être modifiés sans préavis. Les dispositifs décrits dans les
présentes possèdent des fiches d’instruction spécifiques qui couvrent plusieurs aspects
techniques, de limitation et de responsabilité.
Des copies de ces fiches d’instruction, de même que du document général
d’avertissement et de limitations du produit, lequel contient également des informations
importantes, sont fournies avec le produit et sont disponibles auprès du fabricant.
L’information contenue dans ces documents doit être consultée avant de spécifier ou
d’utiliser le produit. Pour obtenir plus de renseignements ou de l’aide concernant des
problèmes particuliers, consultez le fabricant.
Avril 2012 – Remplace la feuille en date du 12/11
(Vers. 1)
