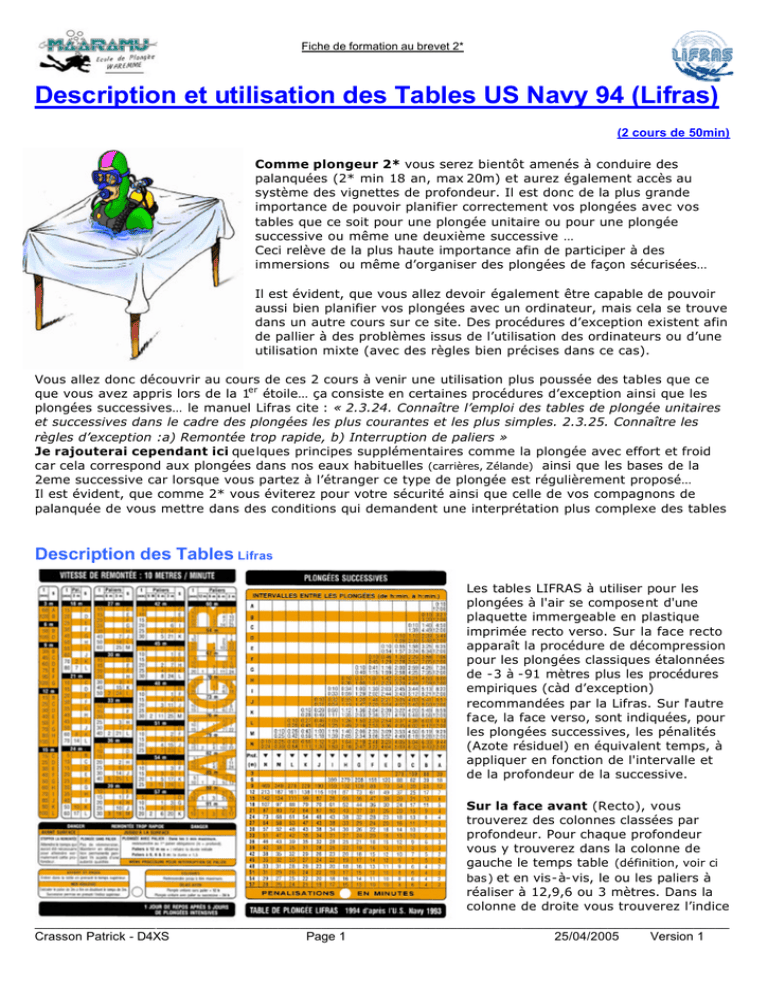

Théorie Tables US Navy - Niveau II

Fiche de formation au brevet 2*
Description et utilisation des Tables US Navy 94 (Lifras)
(2 cours de 50min)
Comme plongeur 2* vous serez bientôt amenés à conduire des
palanquées (2* min 18 an, max 20m) et aurez également accès au
système des vignettes de profondeur. Il est donc de la plus grande
importance de pouvoir planifier correctement vos plongées avec vos
tables que ce soit pour une plongée unitaire ou pour une plongée
successive ou même une deuxième successive …
Ceci relève de la plus haute importance afin de participer à des
immersions ou même d’organiser des plongées de façon sécurisées…
Il est évident, que vous allez devoir également être capable de pouvoir
aussi bien planifier vos plongées avec un ordinateur, mais cela se trouve
dans un autre cours sur ce site. Des procédures d’exception existent afin
de pallier à des problèmes issus de l’utilisation des ordinateurs ou d’une
utilisation mixte (avec des règles bien précises dans ce cas).
Vous allez donc découvrir au cours de ces 2 cours à venir une utilisation plus poussée des tables que ce
que vous avez appris lors de la 1er étoile… ça consiste en certaines procédures d’exception ainsi que les
plongées successives… le manuel Lifras cite : « 2.3.24. Connaître l’emploi des tables de plongée unitaires
et successives dans le cadre des plongées les plus courantes et les plus simples. 2.3.25. Connaître les
règles d’exception :a) Remontée trop rapide, b) Interruption de paliers »
Je rajouterai cependant ici quelques principes supplémentaires comme la plongée avec effort et froid
car cela correspond aux plongées dans nos eaux habituelles (carrières, Zélande) ainsi que les bases de la
2eme successive car lorsque vous partez à l’étranger ce type de plongée est régulièrement proposé…
Il est évident, que comme 2* vous éviterez pour votre sécurité ainsi que celle de vos compagnons de
palanquée de vous mettre dans des conditions qui demandent une interprétation plus complexe des tables
Description des Tables Lifras
Les tables LIFRAS à utiliser pour les
plongées à l'air se composent d'une
plaquette immergeable en plastique
imprimée recto verso. Sur la face recto
apparaît la procédure de décompression
pour les plongées classiques étalonnées
de -3 à -91 mètres plus les procédures
empiriques (càd d’exception)
recommandées par la Lifras. Sur l'autre
face, la face verso, sont indiquées, pour
les plongées successives, les pénalités
(Azote résiduel) en équivalent temps, à
appliquer en fonction de l'intervalle et
de la profondeur de la successive.
Sur la face avant (Recto), vous
trouverez des colonnes classées par
profondeur. Pour chaque profondeur
vous y trouverez dans la colonne de
gauche le temps table (définition, voir ci
bas) et en vis-à-vis, le ou les paliers à
réaliser à 12,9,6 ou 3 mètres. Dans la
colonne de droite vous trouverez l’indice
_________________________________________________________________________________________________
Crasson Patrick - D4XS
Page 1
25/04/2005
Version 1
Fiche de formation au brevet 2*
de sursaturation (azote embarqué..) à prendre en compte pour le calcul d’une successive. La coloration
jaune de la première colonne, celle du temps de plongée, indique les plongées effectuées dans la courbe
de sécurité, c’est-à-dire celles ne nécessitant pas de palier obligatoire à exécuter lors de la remontée.
Sur la face arrière (Verso), vous trouverez en fonction et en vis-à-vis de cet indice des zones
d’intervalle pour le calcul de la successive. Il suffit alors de choisir un intervalle et des descendre dans la
même colonne dans la partie du bas pour recalculer le nouvel indice et de choisir la profondeur de la
successive afin de trouver la pénalisation à appliquer pour le calcul du temps table de la plongée sur la
face avant (Recto). Cette pénalité, vous la déduisez ou la rajoutez au temps table de la successive en
fonction du calcul à réaliser. Les périodes vont de 10’ (minimum pour une successive, en dessous, c’est une
consécutive…) à 12 heures…
Attention : tant que pour les temps de plongée que les profondeurs, on rentre toujours dans les tables
avec les chiffres immédiatement supérieur à celui que vous voulez calculer si ces informations ne sont pas
reprises spécifiquement … un exemple : la profondeur de 25m n’est pas reprise sur la carte, on rentre
donc dans les tables avec la profondeur 27m et non 24m … même principe pour les temps (31’ on passe
dans ce cas à 40 …).
Quand utiliser les tables Lifras
Vous utiliserez vos tables Lifras (USNavy 94) :
§
à chaque fois que le protocole de décompression est plus pénalisant qu’un autre mode de
décompression utilisé dans la palanquée afin d’aller dans le sens de la sécurité
§
pour chaque exercice/épreuve comptant pour le passage des brevets. T outefois, si un
ordinateur d’un des accompagnants renseigne un temps de palier plus pénalisant, on respectera
ce protocole de désaturation, pour éviter qu’il ne se bloque en mode erreur.
§
pour planifier vos plongées si vous n’avez pas d’ordinateur avec un mode de planification des
paliers avec intervalle de surface
§
ou, si vous ne savez pas utiliser correctement le mode de planification de votre ordinateur, que
vous utiliserez alors comme simple profondimètre (un peu cher pour ce que c’est alors…)
Conditions d’utilisation des Tables Lifras
§
§
§
§
§
§
§
Profondeur de 3 à max 91 mètres.
Jama is de successive à partir de 57m
Valables pour une altitude de maximum 700 mètres, si vous plongez à une plus grande altitude
appliquer le calcul pour obtenir les profondeurs fictives.
Température moyenne minimale de 10°c
Valables pour l’utilisation de l’air normal comme gaz respiré (des tables spéciales existent pour le Nitrox)
Energie dépensée de 100 watts (ce qui est dèjà beaucoup sachant que quelqu’un de normalement
constitué et pas trop sportif délivre en moyenne 150 W mesuré au test ECG…)
Ces tables ont été calculées initialement pour des sujets en bonne santé, sportifs et jeunes
(nageurs de combat….)
En dehors de ces conditions les tables Lifras 94 doivent être utilisées avec précaution. Dans certains cas
on peut les adapter. En effet, suivant certaines conditions particulières comme une condition en dessous
de la moyenne, de l’embonpoint, le froid, l’effort, l’altitude, une adaptation des paramètres des tables
permet leur utilisation. (Sens du durcissement). Voir pour cela les procédures d’exception ci dessous.
Tout incident se produisant durant une plongée impose l’interruption immédiate de celle-ci, les
précautions d’usage durant la remontée et pendant les paliers, la surveillance momentanée du plongeur
concerné et l’interdiction d’une plongée successive.
_________________________________________________________________________________________________
Crasson Patrick - D4XS
Page 2
25/04/2005
Version 1
Fiche de formation au brevet 2*
Définitions
Temps Table : temps passé entre le début de la plongée et le moment où on décide de remonter
à une vitesse constante de 10m/min. Dans le cas où la remontée est plus lente que 10m/min le temps
d’entrée dans les tables sera le temps passé entre le début de la plongée et le moment où on arrive au
premier palier obligatoire…
Profondeur : profondeur maximum atteinte lors de la plongée (même pour un court instant)
Courbe de Sécurité : donne pour chaque profondeur de référence les temps limites de plongée sans
palier.
Plongée successive : plongée se déroulant au minimum 10 minutes et maximum 12h après la 1ère
plongée et si la première plongée ne s’est pas faite au-delà de 57m …
Plongée consécutive : 2ème plongée s’effectuant moins de 10 minutes après la 1ère plongée.
Intervalle surface : temps écoulé entre la sortie de l’eau de la première plongée et la ré immersion
suivante.
Symbole ou indice de sursaturation: représente la quantité d’azote (N2) résiduelle après la 1ère
plongée.
Vitesse de remontée : les calculs et l’utilisation des tables sont basés sur une vitesse de remontée de
10m/min. Si la vitesse est trop lente, ce temps compte comme temps de plongée…si ce temps est trop
rapide, il faut s’arrêter au plus vite et attendre le temps qu’il aurait fallut à 10m/’ pour atteindre cette
profondeur…
Palier de sécurité (ou de défatigation)
Le palier de sécurité est un palier non requis par les tables, mais que l’on recommande d’ajouter comme
précaution à la procédure de remontée chaque fois que c’est possible. Il doit être effectué dans de bonnes
conditions. Faire le palier de sécurité en luttant contre un courant, par forte houle ou tout simplement
lorsqu’on a froid peut être dangereux. Le palier de sécurité est un palier effectué à 5 mètres pendant cinq
minutes. Certain ordinateurs modernes tels le Vyper, Vytec et nouveaux Aladins, proposent d’office un
palier de sécurité à la remontée (3min entre 3 et 5m).
Procédures d’exception
Interruption de palier :
Redescendre dans les cinq minutes à la profondeur du premier palier. Faire les paliers requis : à 12
mètres ou plus profond : refaire la durée initiale du palier, à 9, 6 et 3 mètres, la durée du palier initiale
doit être multipliée par 1,5. Cette procédure s’applique également si les paliers n’ont pas encore été
commencés.
Remontée trop rapide jusqu’à la surface
Plongée sans palier : pas de ré immersion, Le plongeur doit être maintenu en observation permanente
pendant une heure auprès d’une autorité qualifiée.
Plongée avec palier : appliquer la règle d’interruption de paliers c i-dessus.
Vol en avion ou montée en altitude
Après une plongée, tout voyage en avion (ou toute montée en altitude - montagne, col) doit être précédé
d’une période d’attente pour éviter le risque de provoquer un accident de décompression lors de cette
montée. Ces délais d’attente sont : 12 heures après une plongée sans palier et/ou unitaire. Et 24 heures
après une plongée avec paliers ou après une plongée successive.
_________________________________________________________________________________________________
Crasson Patrick - D4XS
Page 3
25/04/2005
Version 1
Fiche de formation au brevet 2*
Plongées avec effort – Froid
On adapte le temps de plongée en prenant le temps immédiatement supérieur dans la table. Cette
procédure permet une plongée successive.Il est recommandé d’appliquer également cette règle en cas
d’essoufflement en plongée. Si le plongeur ne contrôle pas son essoufflement et doit faire surface, il s’agit
d’un incident interdisant toute plongée
Lors de plongées en eau très froide (en dessous de 10°), il est fortement recommandé de plonger
dans la courbe de remontée sans palier (plongées sans palier obligatoire).
Plongées en mer agitée ou houleuse
On ne plongera dans ces conditions que dans la courbe de plongée sans palier. Si pour des raisons
indépendantes de la volonté des plongeurs (dépassement de temps involontaire ou aggravation imprévue de
l’état de la mer), on serait amené à devoir faire des paliers dans une telle mer, il faut appliquer la règle
suivante : effectuer tous les paliers obligatoires jusque et y compris celui de 6 mètres, Le palier, prévu à 3
mètres, sera effectué à 6 mètres, en doublant le temps indiqué. Successive L’application de cette
procédure permet une plongée successive. Prendre l’indice alphabétique supérieur pour le calcul de la
successive.
Deuxième successive
Il est bien entendu que toutes les règles s’appliquant à la plongée successive sont a fortiori d’application
dans le cadre de la plongée répétitive
§
§
§
§
§
Les plongées seront limitées à trois par 24 heures, toutes les plongées se feront dans les limites de
la courbe de plongée sans palier, la profondeur maximum atteinte pour la plongée la plus profonde,
c’est-à-dire la première plongée, sera de 30 m, les profondeurs des plongées suivantes seront
dégressives de manière appréciable de la première à la dernière.
L’intervalle de surface entre deux plongées sera de deux heures au minimum, et il y aura un
intervalle minimum de 12 heures entre la sortie de l’eau de la dernière plongée répétitive et la
première plongée du jour suivant.
La pratique de trois plongées par 24 heures doit rester exceptionnelle, on veillera donc à ne pas
faire plus de deux journées de ce type par période de cinq jours.
Un palier de sécurité sera effectué à l’issue de chaque plongée.
Aucune épreuve ou entraînement destinée à l’obtention d’un brevet, à l’exception de la DP n’est
permise.
Exemples d’utilisation des tables
Le matin vous planifiez une plongée à 29m pendant 26 minutes, mise à l’eau à 10:00 heures.
On entre dans les tables dans la zone 30m (on prend toujours la profondeur et le temps supérieur), on
prend ensuite la ligne des 30 minutes (car 26 est plus grand que 25…), et on voit en vis-à-vis qu’il y a un
palier à effectuer de 3’ à 3m et que l’indice est « I ». Le temps de sortie est donc 10:00 + 26’ + 3’ (pour la
remontée à 10m/min) + 3’ (palier 3m), ce qui nous fait une sortie de l’eau a 10:32.
L’après-midi, vous comptez vous mettre à l’eau à 14:00 et faire une plongée à max 24m dans la
courbe de sécurité …
L’intervalle de surface est donc de 3h28’, en vis-à-vis de l’indice « I » on tombe dans la zone 2:45,3:43.
On descend et on voit que l’on redevient « D ». On se positionne ensuite dans la même colonne à la
profondeur 24m et l’on obtient 18’ de pénalité à appliquer. Ensuite on repasse au recto de la carte, on
entre dans la table à 24m, on voit que la courbe de sécurité se termine au-delà de 40’ et donc pour
calculer le temps table max de plongée on déduit la pénalité (18’) des 40’ de la courbe de sécu pour
obtenir un temps table de 22’ maximal pour cette plongée de l’après midi …
Vous planifiez un autre jour une première plongée à 30 m pendant ‘??’ minutes, mise à l’e au à
10:00 heures et l’eau est très froide (8°) …
_________________________________________________________________________________________________
Crasson Patrick - D4XS
Page 4
25/04/2005
Version 1
Fiche de formation au brevet 2*
Vous décidez donc de faire une plongée dans la courbe de sécurité… En conditions normales le temps
maximal pour cette courbe est de 25’. Or il faut prendre en considération le temps supérieur pour une
plongée dans l’eau froide …d’où il faut pour rester dans cette courbe prendre un temps table de max 20’.
On sortira avec un indice « H » …
Quelques constations et recommandations finales
Les plongées répétitives aggravant le phénomène
de déshydratation, vous veillerez à vous réhydrater
convenablement entre les plongées (éviter les
boissons alcoolisées).
Après cinq jours de plongée, il est conseillé
d’observer un jour de repos. Attention aussi, même
en été à conserver un bon confort thermique
pendant et entre les plongées.
La Ligue et ses moniteurs croient pouvoir faire
confiance au discernement et aux connaissances
du plongeur pour lui éviter de dépasser ses propres
possibilités et les limites d’une prudence
élémentaire. Nous vous rappellerons aussi que les
tables sont calculées pour des plongeurs en
parfaite santé, en forme, entraînés et parfaitement
calmes sous l’eau (le stress est un facteur aggravant de l’ADD), ceci explique les limitations de profondeurs
imposées aux plongeurs débutants, n’hésitez pas donc si nécessaire de durcir vos paramètres de plongée
en appliquant les procédures d’effort et froid…
Last but not least … Ce n’est pas parce que vous avez un ordinateur, qu’il faut se « cacher » derrière …
une parfaite connaissance des tables vous aidera à mieux vous servir de votre ordinateur et si ce dernier
n’est pas connu à fond de votre part (durcissement, paliers affichés, calcul successive,..) servez vous en
de montre et de profondimètre mais de rien d’autre ….
D’ailleurs, vous l’aurez lu dans notre revue fédérale (Hippocampe), il y aura de plus en plus de contrôles
de vos carnets afin de détecter les utilisations erronées et donc dangereuses de vos moyens de
décompression…, comme on dit…un plongeur averti en vaut deux… il en va de votre sécurité et c elle de
vos compagnons de palanquée ;-) .
Bonnes et sécurisantes bulles ! ;-)
Quelques liens intéressants :
www.aml.diving4xs.com : le site des moniteurs liégeois
http://users.skynet.be/sky36926/tables.htm le site de la commission scientifique
www.tdlm.be : Thierry de la Mark MF, webmaster AML
http://www.coralspringsscuba.com/miscellaneous/usn_manual.htm tables us navy complètes
http://www.supsalv.org/00c3_publications.asp?destPage=00c3&pageId=3.9 idem +++
Manuel Lifras (voir CD Rom de vos moniteurs)
Merci aussi à François Teubner pour ses supers dessins ! http://humourplongee.free.fr/moi.htm
_________________________________________________________________________________________________
Crasson Patrick - D4XS
Page 5
25/04/2005
Version 1
