DEPLOIEMENT DE WINDOWS
AVEC WDS ET MDT 13

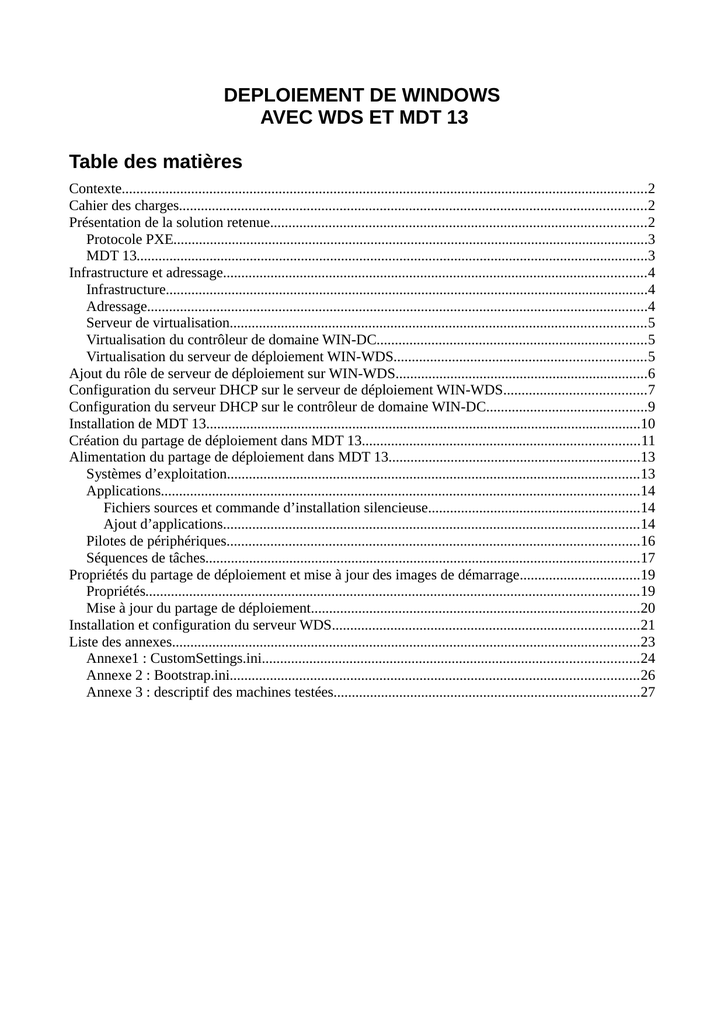

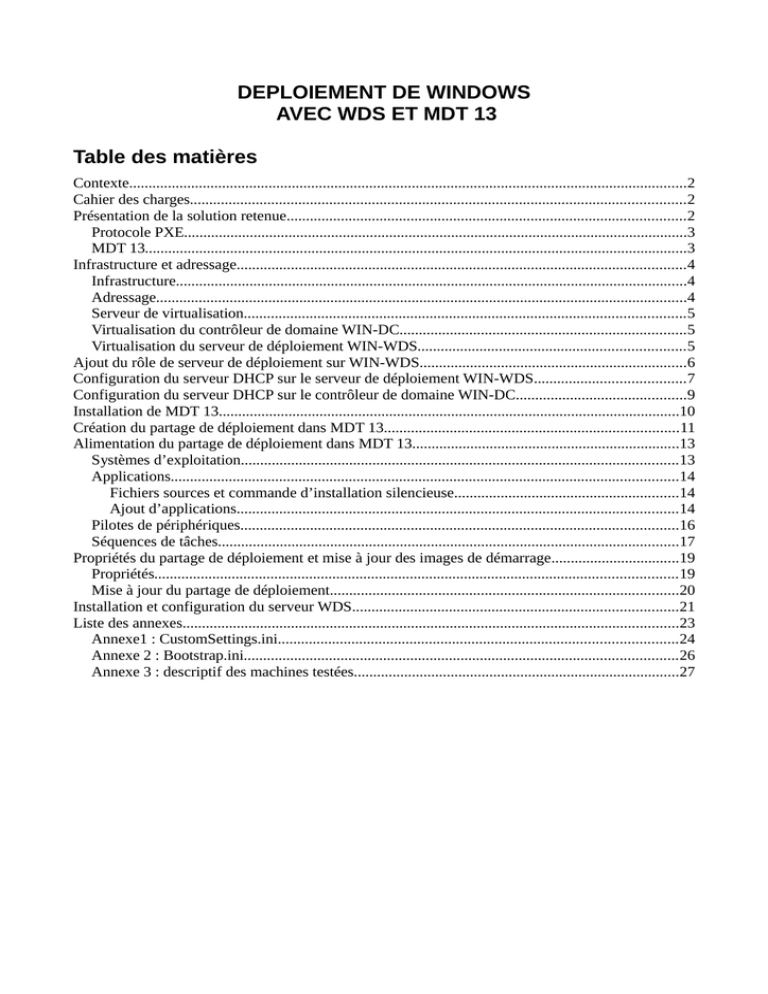

Table des matières
Contexte................................................................................................................................................2
Cahier des charges................................................................................................................................2
Présentation de la solution retenue.......................................................................................................2
Protocole PXE..................................................................................................................................3
MDT 13............................................................................................................................................3
Infrastructure et adressage....................................................................................................................4
Infrastructure....................................................................................................................................4
Adressage.........................................................................................................................................4
Serveur de virtualisation..................................................................................................................5
Virtualisation du contrôleur de domaine WIN-DC..........................................................................5
Virtualisation du serveur de déploiement WIN-WDS.....................................................................5
Ajout du rôle de serveur de déploiement sur WIN-WDS.....................................................................6
Configuration du serveur DHCP sur le serveur de déploiement WIN-WDS.......................................7
Configuration du serveur DHCP sur le contrôleur de domaine WIN-DC............................................9
Installation de MDT 13.......................................................................................................................10
Création du partage de déploiement dans MDT 13............................................................................11
Alimentation du partage de déploiement dans MDT 13.....................................................................13
Systèmes d’exploitation.................................................................................................................13
Applications...................................................................................................................................14
Fichiers sources et commande d’installation silencieuse..........................................................14
Ajout d’applications..................................................................................................................14
Pilotes de périphériques.................................................................................................................16
Séquences de tâches.......................................................................................................................17
Propriétés du partage de déploiement et mise à jour des images de démarrage.................................19
Propriétés.......................................................................................................................................19
Mise à jour du partage de déploiement..........................................................................................20
Installation et configuration du serveur WDS....................................................................................21
Liste des annexes................................................................................................................................23
Annexe1 : CustomSettings.ini.......................................................................................................24
Annexe 2 : Bootstrap.ini................................................................................................................26
Annexe 3 : descriptif des machines testées....................................................................................27
Contexte
La société AL2P (Architecture and Landscape Pix Prod) est un atelier de production d’images numériques
spécialisé dans les rendus à destination des cabinets d’architecture et de paysagisme. Elle compte cinq
départements dirigés par des associés directeurs :

M. Piero della Francesca
3D

M. Raoul Dufy
Couleur

M. Hayao Miyazaki
Animation

M. Maurits Cornelis Escher
Architecture
 M. Ivan Chichkine
Paysage
Fondée en 2007, la société connaît une forte croissance depuis 2013. Elle éprouve aujourd’hui le besoin de
structurer et consolider son système d’information qui est son outil de travail quotidien. Une étude
préalable a identifié les besoins du système informatique parmi lesquel celui d’une solution de déploiement
massif des postes de travail. En effet, l’effectif actuel est constitué de 120 collaborateurs avec une
croissance annuelle prévisionnelle de 15 %. Outre le déploiement en masse des systèmes d’exploitation, les
bénéfices attendus comprennent :

la centralisation de la gestion du déploiement

l’homogénéïsation du parc informatique

l’adaptation des environnements de travail aux besoins des collaborateurs
Cahier des charges
Le projet se propose de réaliser le déploiement massif et centralisé dit « Zero Touch » des systèmes
d’exploitation suivants :

Windows 7 x64

Windows 10 x86

Windows 10 x64
 Windows Server 2012 R2
Les applications disponibles à l’installation, embarquées avec l’OS, seront à choisir dans la liste suivante :

7-zip

Adobe Acrobat Reader

Adobe Flash Player

Filezilla

Microsoft.Net Framework

Microsoft Office 2016

Mozilla Firefox

Oracle Java Runtime Environment

Putty

Solarwinds

Client vSphere
Présentation de la solution retenue
La solution retenue consiste à mettre en œuvre les services de déploiement Windows (WDS) intégrés à un
serveur Windows Server 2012 R2 existant. WDS exploite le protocole Pre-boot eXecution Environment (PXE)
associé au protocole DHCP. WDS utilise des fichiers XML pour gérer l’installation. Nous avons généré ces
fichiers XML à l’aide de l’utilitaire Microsoft Deployment Toolkit (MDT 13).
Protocole PXE
Dans ce protocole, une carte réseau est utilisée comme périphérique de démarrage. Il peut être résumé en
5 étapes :
1. Requête DHCP du client (diffusion).
2. Offre DHCP du serveur comprenant l’adresse du serveur PXE, éventuellement la sienne propre.
Dans notre projet les fonctions DHCP et PXE sont assurées par deux machines distintes,
respectivement le contrôleur de domaine WIN-DC et le serveur de déploiement WIN-WDS (voir
Configuration des serveurs DHCP)
3. Requête du client au serveur PXE.
4. Réponse du serveur PXE : le premier fichier téléchargé est wdsnbp.com qui comprend les
instructions pour les étapes suivantes, notamment la configuration des interactions des utilisateurs.
Dans notre cas, cette étape se termine soit par le téléchargement d’une image de démarrage si le
serveur WDS n’en a qu’une, soit par l’affichage d’un menu de sélection s’il y a plusieurs choix
possibles pour l’utilisateur (x86 ou x64).
5. Téléchargement et exécution de l’image de démarrage LiteTouchPE_x64.wim ou
LiteTouchPE_x86.wim, chargement en mémoire et exécution de Win PE sur le client : paramétrage
de l’installation par l’utilisateur, téléchargement des fichiers d’installation, installation proprement
dite, etc.
MDT 13
L’utilitaire MDT 13 alimente la structure de déploiement :

systèmes d’exploitation

applications

pilotes de périphériques
 séquences de tâches
MDT 13 est également à l’origine de la personnalisation des scénarios de déploiement notamment à partir
des fichiers CustomSettings.ini et Bootstrap.ini qui doivent être écrits manuellement.
Enfin, MDT 13 génère les fichiers réponses XML pour l’automatisation de l’installation.
!!! Toutes les manipulations ont été réalisées à partir du compte Administrateur du domaine al2p.lan !!!
Infrastructure et adressage
Le schéma ci-dessous présente l’infrastructure et l’adressage du projet :
Illustration 1: Schéma simplifié du réseau de déploiement WDS
Infrastructure
Le VLAN 5 a été attribué au projet et les éléments d’infrastructure, routeurs et commutateurs, ont été
configurés en conséquence. La configuration complète du commutateur est donnée en annexe.
Remarque importante : dans le cas où le protocole Spanning Tree est activé (réseau bouclé aux fins de
redondance) il est nécessaire d’activer la fonction « portfast ». Sans cette option, le délai de latence
engendré par le passage des statuts listening et learning au statut forwarding ne permet pas au serveur
DHCP de répondre au client dans le délai imparti. La fonction « portfast » force le passage au statut
forwarding. Sur les commutateurs « CISCO 2960 series » la fonction est activée en mode configuration de
terminal par la commande :
S1(config)#spanning-tree portfast default
Adressage
Les serveurs, virtualisés, disposent d’adresses IP fixes.
Les clients reçoivent des adresses dynamiquement à partir du serveur DHCP situé sur le contrôleur de
domaine.
Les adresses sont résolues sur le serveur DNS situé à la même adresse.
Serveur de virtualisation
Le serveur de virtualisation est un ESXi 5.5 installé sur une machine LENOVO ThinkServer TS140 :



1 processeur Xeon : 4 CPU à 3,2 GHz
8 Go de RAM
2 disques durs HDD d’une capacité de 1 To chacun (datastore 1 pour le système et datastore 2 pour
les VM)
 1 carte réseau virtuelle à l’adresse 192.68.5.3
Les VM ont toutes été créées en version 8 pour permettre leur administration à partir d’un client vSphere.
Virtualisation du contrôleur de domaine WIN-DC
Le contrôleur de domaine Active Directory est virtualisé sous ESXi :

Nom de la VM sur ESXi : Windows Server 2012 DC V8

Nom de la machine dans AD : WIN-DC

1 processeur : 2 CPU

4 Go de RAM

1 disque dur virtuel de 60 GO
 1 carte réseau virtuelle à l’adresse 192.68.5.1
Ce serveur remplit également les rôles de serveurs DNS et DHCP.
Cette machine est le contrôleur de domaine pour le domaine al2p.lan.
Virtualisation du serveur de déploiement WIN-WDS
Le serveur de déploiement est virtualisé sous ESXi :

Nom de la VM sur ESXi : Windows Server 2012 WDS V8

Nom de la machine dans AD : WIN-WDS

1 processeur : 1 CPU

2 Go de RAM

1 disque dur virtuel de 60 GO : système

1 disque dur virtuel de 80 GO : déploiement
 1 carte réseau virtuelle à l’adresse 192.68.5.2
Cette machine est intégrée au domaine al2p.lan.
Remarque : l’intégration à un domaine n’est pas indispensable, un serveur WDS pouvant fournir un
déploiement de façon autonome, mais elle facilite la configuration de l’ensemble.
Ajout du rôle de serveur de déploiement sur WIN-WDS
Le rôle de serveur WDS est ajouté à partir du Tableau de bord du Gestionnaire de serveur en cliquant sur
« Ajouter des rôles et des fonctionnalités ».
Illustration 2: Ajouter le rôle WDS : Assistant Ajout de rôles et de fonctionnalités : écran 4
L’ajout du rôle WDS s’accompagne obligatoirement de certains services IIS et services de fichiers et de
stockage, et, surtout, du rôle DHCP.
WDS s’ouvre à partir du Gestionnaire de serveur en cliquant sur « Outils > Services de déploiement
Windows ».
Configuration du serveur DHCP sur le serveur de déploiement WIN-WDS
Le DHCP s’ouvre à partir du Gestionnaire de serveur en cliquant sur « Outils > DHCP ».
A l’ouverture, on vérifie que le serveur WIN-WDS est bien présent dans l’arborescence. Si ce n’est pas le cas,
on ajoute le serveur en cliquant sur « Ajouter un serveur » dans le menu contextuel de DHCP.
Ensuite, on autorise le serveur en cliquant sur « Gérer les serveurs autorisés » dans le menu contextuel de
DHCP :
Illustration 3: Autoriser le serveur DHCP de WIN-WDS
Enfin, on s’assure que l’option PXE client est activée dans les options du serveur. Si ce n’est pas le cas, on
clique sur « Configurer les options » dans le menu contectuel des Options de serveur :
Illustration 4: Sélectionner l'option 60 : PXEClient dans les Options de serveur de WIN-WDS
Configuration du serveur DHCP sur le contrôleur de domaine WIN-DC
Le contrôleur de domaine WIN-DC assure le rôle de serveur DHCP, mais pour répartir la charge de travail sur
plusieurs machines nous avons choisi de ne pas y ajouter le rôle de serveur de déploiement WDS. Aussi, le
rôle de serveur PXE est assuré par WIN-WDS, ce qui implique que lors d’une requête client, le serveur DHCP
de WIN-DC renvoie le client vers WIN-WDS pour le protocole PXE. Pour ce faire, il est nécessaire de
configurer les options de serveur n°66 (nom d’hôte du serveur de démarrage) et n°67 (nom du fichier de
démarrage) sur le serveur DHCP du contrôleur de domaine.
On clique sur « Configurer les options » dans le menu contectuel des Options de serveur :
Illustration 5: Configurer les options 66 et 67 du serveur DHCP de WIN-DC
Installation de MDT 13 sur WIN-WDS
Les installations d'ADK (Assessment and Deployment Kit) pour Windows 10 et ADK pour Windows 8.1 sont
des prérequis. Ils sont disponibles en téléchargement :

pour windows 10 : https://msdn.microsoft.com/fr-fr/windows/hardware/dn913721.aspx
 pour windows 8.1 : https://www.microsoft.com/fr-FR/download/details.aspx?id=39982
Il faut compter une à deux heures pour l’installation de chaque kit complet.
Le téléchargement de MDT 13 update 2 se fait depuis :
https://www.microsoft.com/en-us/download/details.aspx?id=50407
Les fichiers sources (ISOs, installeurs hors-ligne, package de pilotes) ont été préalablement copiés dans le
dossier « Documents » de l’Administrateur du domaine al2p.lan de WIN-WDS selon l’arborescence
suivante :
> Documents
> APPS
> ISOs
> Pilotes
> MDT
Le dossier MDT contient les fichiers nécessaires à l’installation de MDT 13.
Création du partage de déploiement dans MDT 13
Le partage de déploiement (Deployment Share) est une structure de dossiers et de fichiers contenant
l’ensemble des fichiers nécessaires au déploiement projeté. Selon les recommandations de l’éditeur, le
partage de déploiement doit occuper un lecteur de données distinct de celui contenant le système du
serveur.
MDT 13 se lance depuis le menu Démarrer en cliquant sur « Deployment Workbench ». A la première
ouverture, la structure est vide. Il faut créer le premier partage de déploiement.
On ouvre l’Assistant Nouveau Partage de Déploiement en cliquant sur « New Deployment Share » du menu
contextuel de Deployment Share :
Illustration 6: Ajouter un Nouveau Partage de Déploiement
Illustration 7: Assistant Nouveau Partage de Déploiement : écran n°1
Grâce à l’assistant, on crée une structure de partage de déploiement vide. Le chemin à renseigner dans le
premier écran correspond au nom du dossier (au choix de l’utilisateur) sur le volume de données qui a été
créé indépendemment du volume système, selon les préconisations de l’éditeur. Le nom et la description à
renseigner sur les écrans suivants sont à la convenance de l’utilisateur.
Alimentation du partage de déploiement dans MDT 13
Cette étape consiste à intégrer les systèmes d’exploitation, applications et drivers éventuels au partage de
déploiement. Pour des questions d’ergonomie, il est souhaitable que ces ajouts se fassent de façon
organisée en distinguant notamment les fichiers selon les plateformes, x64 ou x86, auxquels ils s’appliquent.
Systèmes d’exploitation
Fichiers sources : Administrateur/Documents/ISOs
L’ajout d’un nouveau système d’exploitation se fait en cliquant sur « Import operating system » dans le
menu contextuel de Operating Systems ou de l’un de ses sous-dossiers éventuels (x86 ou x64). Dans notre
cas, celui d’une installation à partir de fichiers images ISO, on coche l’option « Full set of source files » sur le
premier écran de l’assistant.
Sur le second écran, il est demandé le chemin du lecteur. Le fichier ISO doit être monté en cliquant sur
« Monter » dans le menu contextuel du fichier ISO d’où l’on souhaite importer le système d’exploitation.
C’est la lettre du lecteur de l’ISO monté qui doit être renseignée dans Source Directory, par exemple « G:\ ».
Tous nos fichiers ISO d’installation ont été téléchargés à partir d’un compte MSDN.
Illustration 8: Assistant Import de Système d'Exploitation : écran 2
Sur les écrans suivants, on valide les options proposées par défaut.
Les systèmes d’exploitation disponibles apparaissent dans la console :
Illustration 9: Systèmes d'exploitation disponibles
Applications
Fichiers sources et commande d’installation silencieuse
Fichiers sources : Administrateur/Documents/APPs
A l’exception du client vSphere qui provient directement du site Web de notre ESXi, tous les installeurs
employés ont été téléchargés sur les sites des éditeurs.
Pour respecter la consigne d’installation silencieuse, il faut rechercher l’instaleur hors-ligne. Sur les moteurs
de recherche, on effectue une requête de la forme suivante :

« telecharger <nom du logiciel> installeurhors-ligne »
 « download <nom du logiciel> installer off line » en anglais
Pour chaque application, nous avons sélectionné lesdernières versions stables au 31 mars 2016.
Les fichiers d'installation des applications sont le plus souvent proposés par les éditeurs au format ".exe".
Chaque éditeur propose une ligne de commande particulière pour l'installation silencieuse (sans
intervention de l'utilisateur). Cette ligne de commande n'existe pas toujours, et est souvent difficilement
accessible. Sur un moteur de recherche, on effectue une requête du type :

« <nom du logiciel> installation silencieuse commande »
 « <nom du logiciel> silent install command-line » en anglais
Microsoft développe depuis 2000 le format d'installeur ".msi" (Microsoft System Installer) qui présente
l'avantage d'avoir une commande d'installation commune à toutes les applications. Les applications
disponibles dans ce format sont de plus en plus nombreuses. Nous avons privilégiés ce format lorsqu'il était
disponible.
Ajout d’applications
Pour ajouter une application, on clique sur « New Application » dans le menu contextuel d’Applications ou
de l’un de ses éventuels sous-dossier (x86 ou x64).
Sur le premier écran, on coche l’option « Application with source files »
Sur le second écran, on saisit les données d’identification de l’application.
Sur les troisième et quatrième écran, on valide les options par défaut.
Sur le cinquième écran, on saisit la commande d’installation silencieuse :
Illustration 10: Assistant Nouvelle Application : écran 5
On termine l’ajout d’application en validant les options par défaut des derniers écrans.
Les applications disponibles apparaissent dans la console :
Illustration 11: Applications disponibles
Notons que l’assistant nouvelle application a attribué un GUID (Globally Unique Identifier) à chaque
application. Cet identifiant nous sera utile lors de la configuration du choix des applications dans Win PE.
Pilotes de périphériques
Fichiers sources : Administrateur/Documents/Pilotes
L’ajout d’un nouveau pilote de périphérique peut être nécessaire lorsque les fichiers d’installation des OS ne
reconnaissent pas certains périphériques. Nous avons téléchargé les pilotes nécessaires sur les sites des
constructeurs.
Cet ajout se fait en cliquant sur « Import Drivers » dans le menu contextuel de Out-of-Box Drivers ou de l’un
de ses sous-dossiers éventuels (x86 ou x64). Sur le premier écran, on saisit le chemin du dossier contenant
le pilote désiré au format « .inf ».Les pilotes présents dans ce dossier seront ajoutés :
Illustration 12: Assistant Import de Pilote : écran 1
On termine l’ajout du pilote en validant les options par défaut des derniers écrans.
Les pilotes disponibles apparaissent dans la console :
Illustration 13: Pilotes disponibles
Séquences de tâches
MDT 13 définit le concept de Séquence de Tâches comme une suite d’opération à effectuer par Win PE pour
accomplir l’installation complète d’un système d’exploitation comprenant l’installation de l’OS lui-même
mais aussi les applications, la jonction éventuelle à un domaine et prenant en compte éventuellement des
données utilisateurs telles que les clefs de licence ou le mot de passe Administrateur, etc.
On ouvre l’Assistant Nouvelle Séquence de Tâches en cliquant sur « New Task Sequence » dans le menu
contextuel de Task Sequences.
Sur le premier écran, on saisit des identifiants signifiants pour la tâche projetée.
Sur le deuxième écran, l’assistant nous aide en proposant des modèles (Templates) de séquences de tâches
prêts à l’emploi. Dans notre cas, nous choisissons « Standard Client Task Sequence ».
Sur le troisième écran, on choisit l’OS souhaité pour cette séquence.
Sur le quatrième écran, on peut choisir de saisir une clef de licence pour l’OS déployé. Pour un déploiement
« Zero Touch », cette saisie est obligatoire, faute de quoi un écran demandant cette saisie interrompra le
processus de déploiement.
Remarque : la clef de licence peut également être renseignée dans le fichier CustomSettings.ini, mais celleci s’appliquerait à tous les OS déployés. Dans le cas de déploiement d’OS multiples, il est donc indispensable
de la renseigner dans la séquence de tâche. Pour respecter la consigne d’installation silencieuse et passer
l’étape de saisie du numéro de licence, nous avons donc saisi une clef d’activation KMS fournie sur le site
Microsoft à l’adresse suivante :
https://technet.microsoft.com/fr-fr/library/jj612867.aspx
Illustration 14: Assistant Nouvelle Séquence de Tâches : écran 4
Sur le cinquième écran, on choisit dans l’arborescence l’OS à déployer.
Sur le sixième écran, on peut préciser le mot de passe Administrateur de la machine déployée. On peut faire
la même remarque que pour la clef de licence sur le fichier CustomSettings.ini, avec les mêmes restrictions.
On valide les options par défaut des derniers écrans.
Les séquences de tâches disponibles apparaissent dans la console :
Illustration 15: Séquences de tâches disponibles
Propriétés du partage de déploiement et mise à jour des images de démarrage
Propriétés
On ouvre les propriétés du déploiement en cliquant sur « Propriétés » dans le menu contextuel de
Deployment Share.
Illustration 16: Propriétés du Partage de Déploiement : onglet « Général »
C’est à partir de l’onglet « Rules » qu’on peut modifier les fichiers CustomSettings.ini et Bootstrap.ini qui
permettent de personnaliser le déploiement et notamment, dans notre cas, d’obtenir un déploiement
« Zero Touch ». Ces fichiers comportent de nombreuses options possibles. Les scripts utilisés pour notre
déploiement figurent en annexe avec des commentaires explicitant les instructions.
Mise à jour du partage de déploiement
Après toute modification du partage de déploiement, une mise à jour du partgae est nécessaire pour
régénérer les images de démarrage et permettre que les modifications soient prises en compte.
On accède à la mise à jour du partage en cliquant sur « Update Deployment Share » dans le menu
contextuel de MDT Deployment Share.
Sur le premier écran, on choisit l’option « Completely regenerate the boot images » :
Illustration 17: Assistant Mise à Jour du Partage de déploiement : écran 1
Sur les écrans suivants, on valide les options par défaut.
Installation et configuration du serveur WDS
Le rôle de serveur WDS s’ajoute à partir du gestionnaire de serveur. Il s’accompagne de l’ajout des rôles de
serveur web IIS et serveur DNS.Dans le cas de notre déploiement, aucune configuration n’est nécessaire
autre que l’ajout de l’image de démarrage.
Pour ajouter une image de démarrage, on clique sur « Ajouter une image de démarrage » dans le menu
contextuel des Images de démarrage :
Cette image doit être copiée depuis le partage de déploiement et doit être supprimée puis remplacée par la
nouvelle image après chaque mise à jour du partage de déploiement.
Les images de démarrage disponibles apparaissent dans la console :
Ce sont ces images de WinPE qui seront téléchargées et exécutées sur le client.
Liste des annexes
Annexe 1 : script de ConfigSettings.ini
Annexe 2 : script de Bootstrap.ini
Annexe 3 : descriptif des machines testées
Annexe1 : CustomSettings.ini
[Settings]
Priority=Default
Properties=MyCustomProperty
[Default]
OSInstall=Y
; PERSONNALISATION DE L'INSTALLATION
_SMSTSORGNAME=ARCHI LAND PIX PRODUCTION
; POUR EVITER LA CREATION D'UNE PARTITION SUPPLEMENTAIRE INUTILE
DoNotCreateExtraPartition=YES
; CONFIGURATION DU DOMAINE POUR LA CIBLE
DomainAdmin=Administrateur
DomainAdminDomain=al2p.lan
DomainAdminPassword=Prevert77!
; DECOMMENTER LA LIGNE SUIVANTE POUR REJOINDRE LE DOMAINE AL2P
; FAUTE DE QUOI LA MACHINE DEPLOYEE SERA INSCRITE DANS UN WORKGROUP
;JoinDomain=al2p.lan
; MOT DE PASSE POUR L'ADMINISTRATEUR LOCAL
; DE LA MACHINE DEPLOYEE
AdminPassword=prevert
; PARAMETRES DIVERS, DATE, HEURE, ETC POUR LA CIBLE
KeyboardLocalePE=040c:0000040c
KeyboardLocale=fr-FR
UserLocale=fr-FR
UILanguage=fr-FR
TimeZone=105
TimeZoneName=Romance Standard Time
; ADRESSE DU SERVEUR DE MONITORING POUR SUIVRE LE DEPLOIEMENT
EventService=http://WIN-WDS:9800
; ADRESSE DU SERVEUR DE MAJ POUR LA CIBLE (non fonctionnel)
WSUSServer=http://WDS:8530
; LISTE DES APPLICATIONS DISPONIBLES
; SANS CES LIGNES, LES APPLICATIONS RESTERONT DISPONIBLES
; MAIS DECOCHEES DANS L'ASSISTANT D'INSTALLATION
Applications001={de430767-f589-447f-bdda-990a644b6b84}
Applications002={b4e78afd-6cf4-48d1-8b94-72fae8e645de}
Applications003={1a403ca7-7171-44ec-8680-3fea5ff4aa81}
Applications004={1938978c-99bd-4a81-953c-23f66bc2706b}
Applications005={6ad07b74-2c54-45c2-851d-3fa7ca1c8c86}
Applications006={db74e346-37d8-4d68-9689-f08d48868846}
Applications007={b70f7481-4146-4c19-b507-a050a66ddb43}
Applications008={f304a7ed-53a9-472d-8d28-d97167faa88f}
Applications009={bd497169-4ba7-4889-b3c0-63b7f5ceb0f0}
Applications010={ad19425f-3eb5-4c71-9241-6ef879109935}
Applications011={a0930d93-7032-4284-b985-629bc2a47491}
; CONFIGURATION DES FENETRES DE L'ASSISTANT D'INSTALLATION DANS WINPE
; PAR DEFAUT TOUTES LES FENETRES ONT LA VALEUR « NO »,
; C’EST A DIRE QU’ELLE SONT AFFICHEES
; DANS NOTRE DEPLOIEMENT, NOUS AVONS CHOISI DE NE CONSERVER
; QUE LES FENETRES OS, APPLICATIONS ET RESUME FINAL POUR LES ERREURS EVENTUELLES
SkipCapture=YES
SkipAdminPassword=YES
SkipProductKey=YES
SkipComputerName=YES
SkipComputerBackup=YES
SkipBitLocker=YES
SkipBDDWelcome=YES
SkipPackageDisplay=YES
SkipSummary=YES
SkipTimeZone=YES
SkipLocaleSelection=YES
SkipDomainMembership=YES
SkipUserData=YES
SkipFinalSummary=NO
Annexe 2 : Bootstrap.ini
[Settings]
Priority=Default
[Default]
DeployRoot=\\WIN-WDS\DeploymentShare$
SkipBDDWelcome=YES
UserID=Administrateur
UserPassword=Prevert77!
UserDomain=al2p.lan
KeyboardLocalePE=040c:0000040c
KeyboardLocale=fr-FR
UserLocale=fr-FR
UILanguage=fr-FR
Annexe3 : descriptif des machines testées
Computer:
CPU:
Motherboard:
Chipset:
Memory:
Graphics:
Graphics:
Drive:
Drive:
Sound:
Network:
OS:
Computer:
CPU:
Motherboard:
Chipset:
Memory:
Graphics:
Graphics:
Drive:
Drive:
Sound:
Network:
OS:
DELL OptiPlex 760
Intel Core 2 Duo E7500 (Wolfdale-M, R0)
2933 MHz (11.00x266.7) @ 2878 MHz (11.00x261.7)
DELL 0M858N
Intel Q43 (Eaglelake-QF) + ICH10D
4096 MBytes @ 392 MHz, 6-6-6-18
- 2048 MB PC6400 DDR2-SDRAM - Nanya Technology NT2GT64U8HD0BY-AD
- 2048 MB PC6400 DDR2-SDRAM - Nanya Technology NT2GT64U8HD0BY-AD
Intel Q45/Q43 Chipset - Integrated Graphics 0 [A3] [DELL]
Intel GMA 4500(M)(HD), 1782584 KB
Intel Q45/Q43 Chipset - Integrated Graphics 1 [A3] [DELL]
Intel(R) 4 Series Express Chipset Family, 1782584 KB
WDC WD2500AAJS-75M0A0, 244.1 GB, Serial ATA 3Gb/s @ 1.5Gb/s
PLDS DVD+/-RW DH-16AAS, DVD+R DL
Intel ICH10 - High Definition Audio Controller [B0]
Intel 82567LM-3 ICH10D(+) Gigabit Ethernet Controller
Microsoft Windows 7 Professional (x64) Build 7601
DELL OptiPlex 360
Intel Pentium Dual Core E2200 (Conroe-1M, M0)
2200 MHz (11.00x200.0) @ 2194 MHz (11.00x199.5)
DELL 0T656F
Intel G31 (Bearlake) + ICH7
4096 MBytes @ 398 MHz, 6-6-6-18
- 2048 MB PC6400 DDR2-SDRAM - SK Hynix HYMP125U64CP8-S6
- 2048 MB PC6400 DDR2-SDRAM - SK Hynix HYMP125U64CP8-S6
Intel G33 Chipset - Integrated Graphics 0 [DELL]
Intel GMA X3100, 256 MB
Intel G33 Chipset - Integrated Graphics 1 [DELL]
Intel(R) GMA 3100, 256 MB
ST380815AS, 78.1 GB, Serial ATA 3Gb/s
HL-DT-ST DVD-ROM DH10N, DVD-ROM
Intel 82801GB ICH7 - High Definition Audio [A1]
Broadcom BCM5784M NetLink Gigabit Ethernet PCIe
Microsoft Windows 7 Professional (x64) Build 7601
Computer:
CPU:
Motherboard:
Chipset:
Memory:
Graphics:
Drive:
Drive:
Sound:
Sound:
Controller
Network:
OS:
Computer:
CPU:
Motherboard:
Chipset:
Memory:
Graphics:
Drive:
Drive:
Sound:
Network:
Network:
OS:
DELL OptiPlex 7010
Intel Core i5-3570 (Ivy Bridge-DT, N0)
3400 MHz (34.00x100.0) @ 1597 MHz (16.00x99.8)
DELL 0GY6Y8
Intel Q77 (Panther Point DO)
8192 MBytes @ 665 MHz, 9-9-9-24
- 4096 MB PC10600 DDR3 SDRAM - Kingston 99U5474-028.A00LF
- 4096 MB PC10600 DDR3 SDRAM - Kingston 99U5474-028.A00LF
AMD Radeon HD 7470 [DELL]
ATI/AMD Radeon R5 235/HD 7470, 1024 MB DDR3 SDRAM
ST1000DM003-1CH162, 976.8 GB, Serial ATA 6Gb/s @ 6Gb/s
HL-DT-ST DVD+-RW GHB0N, DVD+R DL
Intel Panther Point PCH - High Definition Audio Controller [C1]
ATI/AMD Caicos/Seymour/Caspian - High Definition Audio
Intel 82579LM (Lewisville) Gigabit Ethernet Controller
Microsoft Windows 7 Professional (x64) Build 7601
LENOVO 7298B64
Intel Celeron E3200 (Wolfdale-1M, R0)
2400 MHz (12.00x200.0) @ 2393 MHz (12.00x199.5)
LENOVO
Intel G41 (Eaglelake) + ICH7
2048 MBytes @ 398 MHz, 6-6-6-18
- 2048 MB PC6400 DDR2-SDRAM - Nanya Technology NT2GT64U8HD0BY-AD
Intel G41 Chipset - Integrated Graphics 0 [A3] [Lenovo]
Intel GMA 4500(M)(HD), 801404 KB
ST3160318AS, 156.3 GB, Serial ATA 3Gb/s @ 3Gb/s
HL-DT-ST DVD-RAM GH40N, DVD+R DL
Intel 82801GB ICH7 - High Definition Audio [A1]
Marvell Yukon 88E8057 PCI-E Ethernet Controller
RealTek Semiconductor RTL8139 PCI Fast Ethernet NIC [A/B/C]
Microsoft Windows 7 Professional (x64) Build 7601
Computer:
CPU:
Motherboard:
Chipset:
Memory:
Graphics:
Drive:
Drive:
Sound:
Network:
OS:
Computer:
CPU:
DELL OptiPlex 320
Intel Celeron D 347 (Cedar Mill-V, D0)
3066 MHz (23.00x133.3) @ 3066 MHz (23.00x133.3)
DELL 0UP453
ATI RADEON Xpress 200 (RC410) + SB600
2048 MBytes, 5-5-5-15
- 2048 MB PC5300 DDR2-SDRAM - Corsair VS2GB667D2
ATI/AMD Radeon XPRESS 200 (RC410) - Video Adapter [DELL]
ATI/AMD Radeon Xpress 200, 16 MB
WDC WD800JD-75MSA3, 78.1 GB, Serial ATA 3Gb/s
HL-DT-ST DVD-ROM GDRH10N, DVD-ROM
ATI/AMD SB600 - High Definition Audio Controller
Broadcom BCM4401-B0 NetXtreme Fast Ethernet Controller
Microsoft Windows 7 Professional (x64) Build 7601
DELL OptiPlex 790
Intel Core i7-2600 (Sandy Bridge-DT, D2)
3400 MHz (34.00x100.0) @ 1596 MHz (16.00x99.8)
Motherboard:
DELL 0HY9JP
Chipset:
Intel Q65 (Cougar Point) [B3]
Memory:
8192 MBytes @ 665 MHz, 9-9-9-24
- 4096 MB PC10600 DDR3 SDRAM - SK Hynix HMT351U6CFR8C-H9
- 4096 MB PC10600 DDR3 SDRAM - SK Hynix HMT351U6CFR8C-H9
Graphics:
Intel Sandy Bridge-DT GT1 - Integrated Graphics Controller
[D2/J1/Q0] [DELL]
Intel HD Graphics 2000, 2108 MB
Drive:
ST500DM002-1BD142, 488.4 GB, Serial ATA 6Gb/s @ 6Gb/s
Drive:
PLDS DVD-ROM DH-16D6S, DVD-ROM
Sound:
Intel Cougar Point PCH - High Definition Audio Controller [B2]
Network:
Intel 82579LM (Lewisville) Gigabit Ethernet Controller
Network:
Intel PRO/1000 MT Dual Port Server Adapter
Network:
Intel PRO/1000 MT Dual Port Server Adapter
OS:
Microsoft Windows 10 Professional Build 10586
Computer:
CPU:
Motherboard:
Chipset:
Memory:
Graphics:
Graphics:
Drive:
Drive:
Sound:
Network:
Controller
OS:
CPU:
Motherboard:
Chipset:
Memory:
DELL OptiPlex GX520
Intel Pentium D 820 (Smithfield, B0)
2800 MHz (14.00x200.0) @ 2793 MHz (14.00x199.5)
DELL 0RJ291
Intel 945G (Lakeport-G) + ICH7
2048 MBytes @ 266 MHz, 4-4-4-12
- 2048 MB PC4200 DDR2-SDRAM - Unknown
Intel 82945G Integrated Graphics Controller [DELL]
Intel GMA950, 256 MB
Intel 82945G Integrated Graphics Controller #2 [DELL]
Intel(R) 82945G Express Chipset Family, 256 MB
ST500DM002-1BD142, 488.4 GB, Serial ATA 6Gb/s @ 3Gb/s
TSSTcorp CDRWDVD TS-H492C, Combo CD-R Writer
Intel 82801GB ICH7 - AC'97 Audio Controller [A1]
Broadcom BCM5751 NetXtreme Gigabit Ethernet PCI Express
Microsoft Windows 7 Professional (x64) Build 7601
Intel Pentium Dual Core E2160 (Conroe-1M, M0)
1800 MHz (9.00x200.0) @ 1799 MHz (9.00x200.0)
ASUS P5VD2-VM SE
VIA P4M900 + VT8237S
3072 MBytes @ 333 MHz, 5-5-5-15
- 1024 MB PC4200 DDR2-SDRAM - Nanya Technology NT1GT72U8PA0BY-
37B
- 2048 MB PC5300 DDR2-SDRAM - Crucial Technology
CT25664AA667.Y16F
Graphics:
VIA Chrome9 HC IGP Video Adapter [AsusTek]
VIA/S3 Chrome9 HC, 128 MB SDRAM
Drive:
HDS728080PLAT20, 80.4 GB, E-IDE (ATA-7)
Drive:
ST380815AS, 78.2 GB, Serial ATA 1.5Gb/s
Drive:
TSSTcorp DVD-ROM SH-D162D, DVD-ROM
Sound:
VIA VT8237A/8251/8261 - High Definition Audio Controller
Network:
VIA VT6102 Rhine II Fast Ethernet Adapter
OS:
Microsoft Windows 7 Professional (x64) Build 7601
Computer:
CPU:
Motherboard:
Chipset:
Memory:
Graphics:
Drive:
Drive:
Sound:
Network:
OS:
Computer:
CPU:
Hewlett-Packard HP Compaq 6005 Pro SFF PC
AMD Athlon II X2 215 (Regor, DA-C2 (Dachshund))
2700 MHz (13.50x200.0) @ 798 MHz (4.00x199.6)
Hewlett-Packard 3047h
AMD 785G (RS880) + SB750/SB710
1024 MBytes @ 532 MHz, 7-7-7-20
- 1024 MB PC10600 DDR3 SDRAM - Samsung M378B2873FH0-CH9
ATI/AMD Radeon HD 4200 (RS880) [Hewlett-Packard]
ATI/AMD Radeon HD 4200, 384 MB DDR2 SDRAM
Hitachi HDS721025CLA382, Disk drive
hp CDDVDW TS-H653R, DVD+R DL
ATI/AMD SB600 - High Definition Audio Controller
Broadcom BCM5761 NetXtreme Gigabit Ethernet PCIe
Microsoft Windows XP Professional Build 2600
LENOVO 3167B28
Intel Celeron G530 (Sandy Bridge-DT, Q0)
2400 MHz (24.00x100.0) @ 1596 MHz (16.00x99.8)
Motherboard:
LENOVO
Chipset:
Intel H61 (Cougar Point)
Memory:
4096 MBytes @ 532 MHz, 7-7-7-20
- 4096 MB PC10600 DDR3 SDRAM - Ramaxel Technology
RMR1870EC58E9F1333
Graphics:
Intel Sandy Bridge-DT GT1 - Integrated Graphics Controller
[D2/J1/Q0] [Lenovo]
Intel HD Graphics 2000, 1888464 KB
Drive:
ST3500413AS, 488.4 GB, Serial ATA 6Gb/s @ 3Gb/s
Drive:
Optiarc DVD RW AD-7290H, DVD+R DL
Sound:
Intel Cougar Point PCH - High Definition Audio Controller [B3]
Network:
RealTek Semiconductor RTL8168/8111 PCI-E Gigabit Ethernet NIC
OS:
Microsoft Windows 7 Professional (x64) Build 7601
