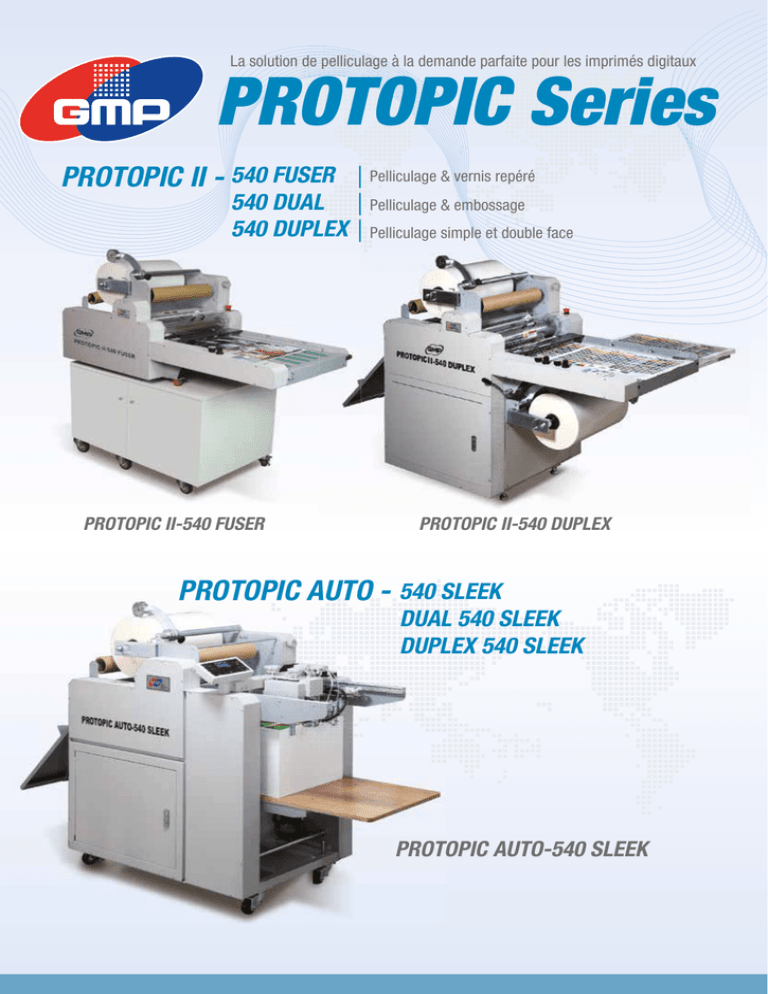

Protopic Series BR

La solution de pelliculage à la demande parfaite pour les imprimés digitaux
PROTOPIC Series
PROTOPIC II - 540 FUSER
| Pelliculage & vernis repéré
540 DUAL | Pelliculage & embossage
540 DUPLEX | Pelliculage simple et double face
PROTOPIC II-540 FUSER
PROTOPIC II-540 DUPLEX
PROTOPIC AUTO - 540 SLEEK
DUAL 540 SLEEK
DUPLEX 540 SLEEK
PROTOPIC AUTO-540 SLEEK
PROTOPIC Series
t Points clés des PROTOPIC
1. Caractéristiques principales
• Rouleaux chromés longue durée
• Pression pneumatique sur les rouleaux de pelliculage pour une meilleure adhésion du film
• Double perforation du film (voir fig. 5 & fig. 6 ci-après)
• Double couteaux de découpe du film
• Compresseur inclus
• Ajustement automatique de la superposition des documents à l’insertion
• Rouleaux de rebobinage inclus (rewinder) pour diverses applications
• Simplicité d’utilisation
2. Système de contrôle
• Toutes les fonctions ajustables à partir d’un panneau de contrôle unique
• 13 positions mémoires pour un ajustement automatique de la température et de la vitesse
• Contrôle précis de la température grâce à un sensor placé à l’intérieur du rouleau
• Tension réglable pour le film et pour le rembobinage
t Principales caractéristiques des PROTOPIC
• Système éco-conçu
• Pelliculage parfait de différents média (pas de bulles)
• 6 possibilités d’embossages différentes (pour la version DUAL)
• Encombrement limité
• Contrôle automatique du système d’insertion et du système de coupe
• Equipé d’un système de refroidissement pour un embossage parfait (version DUAL)
• Tension et decurling réglables
t Principales applications
• Posters, PopUp, Menus
• Bookcovers
• Couvertures d’album photo et pages intérieures
• Pelliculage texturé (embossage)
• Cartes de voeux
• Laminage effet hologramme
• Laminage Contre-courant
• Certificat sécurisés
2
PROTOPIC Series
t Option: réception table de tacquage
• Modèle: table de tacquage 700
• Taille de papier max: 700 x 700mm
• Hauteur de chargement: 130mm
• Dimensions (l x L x H): 795 x 820 x 410mm
• Voltage: AC220~240V
t Option: réception table de tacquage
• Modèle: table de tacquage 700
• Taille de papier max: 700 x 700mm
• Hauteur de chargement: 130mm
• Dimensions (l x L x H): 795 x 820 x 410mm
• Voltage: AC220~240V
t Texture des rouleaux d’embossage
6 rouleaux de textures différentes disponibles :
Texture tissu
Texture fine
Texture cuir
Texture sparkler
Texture douce
Texture photo
t Solutions «sleeking»
• Overcoaming limitation: créer une synergie en surmontant les limitations du marché de l’impression
• Coût de réduction réduit / livraison rapide: production centralisée en une machine à la place de plusieurs
étapes de production.
• Satisfaction des clients : proposer une grande variété de finitions pour une meilleure valeur ajoutée.
• Installation et fonctionnement simple
• Faible coût d’inverstissement et coût de production très bas
3
PROTOPIC II-540 Series
540 FUSER
540 DUAL
540 DUPLEX
t Principales caractéristiques des
PROTOPIC II - 540
Rouleaux chromés (fig. 1)
Insertion automatique (fig. 2)
Sonde de température (fig. 3)
Tableau de contrôle (fig. 4)
Micro-perforation du film (fig. 5)
Perforation en ligne (fig. 6)
• Insertion semi automatique du papier
• Toutes fonctions accessibles et ajustables avec un seul
bouton de réglage
• Table coulissante - pratique pour placer le papier avant
l’insertion
• Compresseur inclus (poids plume et niveau sonore réduit)
• Double système de micro perforation du film (voir fig. 5 &
6 ci contre)
 Belt Feeder-35 (option)
Table extensible (fig. 7)
Support porte film rotatif (fig. 8)
Pelliculage de max 3500 feuilles/heure avec le
margeur haute-pile.
Caractéristiques techniques des PROTOPIC II - 540
Modèle
Protopic II-540 FUSER
Protopic II-540 DUAL
Vitesse max.
Taille max. de papier
Grammage papier
Type de films
15m/min
540 x 800mm
120~350 g/m²
Nylonex, Polynex, Perfex
Température max.
Contrôle de la temp.
Contrôle de la vitesse
Pression
15m/min
540 x 800mm
120~350 g/m²
Nylonex, Polynex, Perfex
Fusing: Hologram, GRF,
Color Stanmping Foil
220~240V, 12A
2,8Kw
7 minutes
Infrared heater
150 °C
Via le clavier
Via le clavier
Cylindre pneumatique
Mandrin
Poids
Dimensions (lxLxh, mm)
77mm
175 kg
800x1580x670
77mm
185 kg
800x1770x670
Voltage
Consommation électrique
Préchauffage
Système de chauffage
220~240V, 15A
3,45Kw
7 minutes
Infrared heater
150 °C
Via le clavier
Via le clavier
Cylindre pneumatique
Protopic II-540
DUPLEX
15m/min (5)
540 x 800mm
120~350 g/m²
Nylonex, Polynex,
Perfex
Double face: Polynex
220~240V, 24A
5,6Kw
7 minutes
Infrared heater
150 °C
Via le clavier
Via le clavier
Cylindre pneuma tique
77mm
250 kg
800x1580x670
PROTOPIC II - 540 FUSER avecBelt Feeder-35
5
PROTOPIC AUTO - 540 Series
540 SLEEK
DUAL 540 SLEEK
DUPLEX 540 SLEEK
t Principales caractéristiques des
PROTOPIC AUTO - 540
• Compresseur inclus (poids plume et niveau sonore réduit)
• Ecran tactile
• Pelliculage parfait sans bulle pour tout type de papier
• Margeur haute pile inclus pour l’insertion automatique
• Alimentation 220V inclue, pas besoin de prévoir une source externe spécifique
• Encombrement limité
• Tout en un: margeur, unité de pelliculage et unité de découpe
Rouleaux chromés
Insertion automatique
Micro-perforation du film sur la bobine
Micro-perforation en ligne à la sortie
Margeur haute-pile
Sonde de température
Ecran tactile
Support de bobine avec axe rotatif
Caractéristiques techniques des PROTOPIC AUTO - 540
Modèle
Protopic Auto 540 Sleek
Vitesse max.
Taille max. de papier
Grammage papier
Température max.
Contrôle de la temp.
Contrôle de la vitesse
Pression
15m/min
540 x 750mm
120~350 g/m²
Nylonex, Polynex, Perfex
Fusing: Hologram, GRF,
Color Stanmping Foil
220~240V, 15A
2,8Kw
7 minutes
Infrared heater
150 °C
Via l’écran tactile
Via l’écran tactile
Cylindre pneumatique
Compresseur
Pompe d’aspiration
Mandrin
Hauteur papier feeder
Dimensions (lxLxh, mm)
2HP 19l
250w 120l/min
77mm
350mm
800x1675x1320
Type de films
Voltage
Consommation électrique
Préchauffage
Système de chauffage
Protopic Auto Dual 540 Sleek Protopic Auto
Suplex 540 Sleek
15m/min
15m/min (5)
540 x 750mm
540 x 750mm
120~350 g/m²
120~350 g/m²
Nylonex, Polynex, Perfex
Nylonex, Polynex,
Perfex
Double face: Polynex
220~240V, 15A
220~240V, 15A
3,45Kw
5,6Kw
7 minutes
7 minutes
Infrared heater
Infrared heater
150 °C
150 °C
Via l’écran tactile
Via l’écran tactile
Via l’écran tactile
Via l’écran tactile
Cylindre pneumatique
Cylindre pneuma tique
2HP 19l
2HP 19l
250w 120l/min
250w 120l/min
77mm
77mm
350mm
350mm
800x1865x1320
800x1675x1320
7
POLYNEX
Gloss
Bopp
POLYNEX
Mat
Bopp
Brillant 25
Mat 28
Brillant Embo right-40
Brillant Super melt-40
Brillant Ultra Bond pt-40
Mat Super melt-43
Mat UltraBond
pt-43
Mat hard coat
supermelt-43
Silkfeel-36
Silkfeel super melt-43
Silkfeel Ultra Bond pt-43
PERFEX
NYLONEX
Pet
Nylon
Brillant high
speed-29
Brillant-38
Brillant-38
Brillant Super melt-40
Brillant Ultra Bond pt-40
Mat Antiscuff-41
Brillant Ultra Bond pt-38
Mat-32
Mat-38
MICRONEX
Brillant sleeking
foil
Mat sleeking foil
Micronex brillant
Micronex mat
Dual sleeking foil
(brillant & mat)
Micronex Dura
gloss
Hologram
sleeking foil:
- Spectrum
-Milkyway
-Crystal
-Star
-Mosaic
-Sparkle
-Hyper plaid
Metallic sleeking
foil (gold &
silver)
Mat Antiscuff
supermelt-44
Mat Antiscuff
UltraBond pt-44
Mat UltraBond
pt-38
Silver-25
SLEEKING
FOIL
Fusing Foil
Comparaison entre les différents modèles
Nom
Simple face
Polynex
Perfex
Nylonex
Double face
Embossage
Spot sleeking
Hologram
sleeking
Sleeking
FUSER
O
O
O
O
x
Rouleaux
d’embossage
requis
O
O
O
O
PROTOPIC II-540
DUAL
O
O
O
O
x
DUPLEX
O
O
O
O
O
O
O
O
x
O
O
O
O
Caractéristiques techniques non contractuelles. Modifiables sans préavis. Sauf erreurs typographiques. Reproduction interdite sans l’accord de S2i Digital.
Films de lamination
PROTOPIC AUTO-540
540 SLEEK
DUAL 540
DUPLEX 540
O
O
O
O
O
O
O
O
O
O
O
O
x
x
O
Rouleaux
d’embossage
requis
O
O
x
O
O
O
O
O
O
O
O
O
