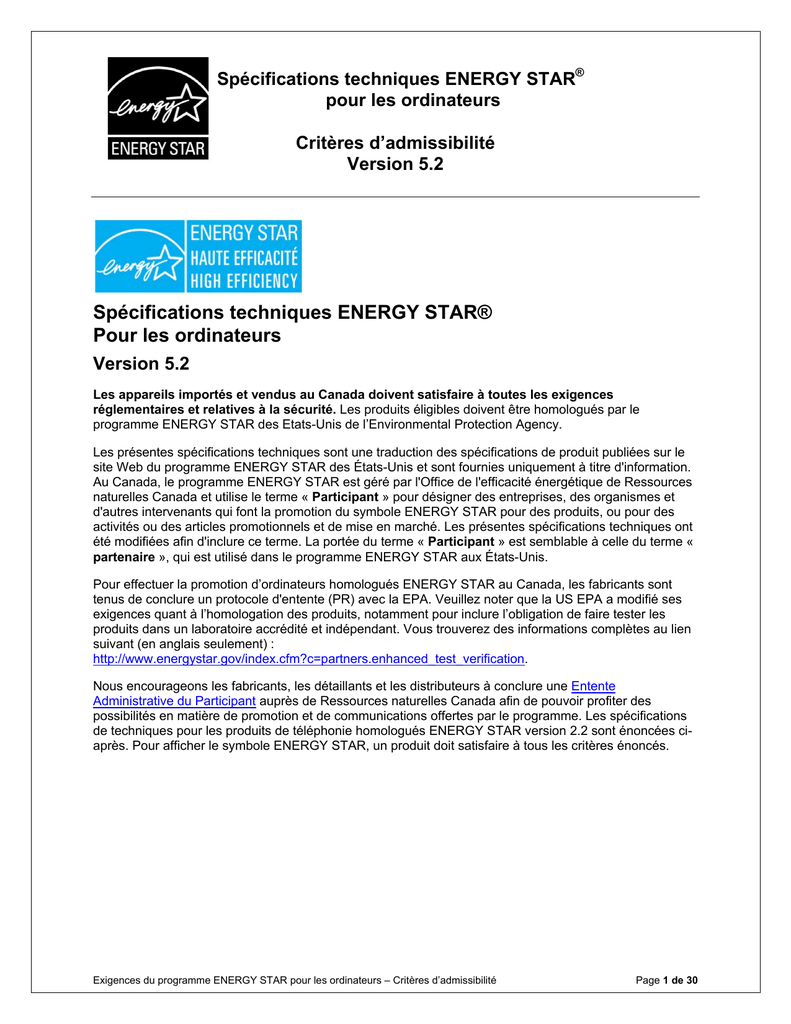

Spécifications techniques ENERGY STAR®
pour les ordinateurs
Critères d’admissibilité
Version 5.2
Spécifications techniques ENERGY STAR®
Pour les ordinateurs
Version 5.2
Les appareils importés et vendus au Canada doivent satisfaire à toutes les exigences
réglementaires et relatives à la sécurité. Les produits éligibles doivent être homologués par le
programme ENERGY STAR des Etats-Unis de l’Environmental Protection Agency.
Les présentes spécifications techniques sont une traduction des spécifications de produit publiées sur le
site Web du programme ENERGY STAR des États-Unis et sont fournies uniquement à titre d'information.
Au Canada, le programme ENERGY STAR est géré par l'Office de l'efficacité énergétique de Ressources
naturelles Canada et utilise le terme « Participant » pour désigner des entreprises, des organismes et
d'autres intervenants qui font la promotion du symbole ENERGY STAR pour des produits, ou pour des
activités ou des articles promotionnels et de mise en marché. Les présentes spécifications techniques ont
été modifiées afin d'inclure ce terme. La portée du terme « Participant » est semblable à celle du terme «
partenaire », qui est utilisé dans le programme ENERGY STAR aux États-Unis.
Pour effectuer la promotion d’ordinateurs homologués ENERGY STAR au Canada, les fabricants sont
tenus de conclure un protocole d'entente (PR) avec la EPA. Veuillez noter que la US EPA a modifié ses
exigences quant à l’homologation des produits, notamment pour inclure l’obligation de faire tester les
produits dans un laboratoire accrédité et indépendant. Vous trouverez des informations complètes au lien
suivant (en anglais seulement) :
http://www.energystar.gov/index.cfm?c=partners.enhanced_test_verification.
Nous encourageons les fabricants, les détaillants et les distributeurs à conclure une Entente
Administrative du Participant auprès de Ressources naturelles Canada afin de pouvoir profiter des
possibilités en matière de promotion et de communications offertes par le programme. Les spécifications
de techniques pour les produits de téléphonie homologués ENERGY STAR version 2.2 sont énoncées ciaprès. Pour afficher le symbole ENERGY STAR, un produit doit satisfaire à tous les critères énoncés.
Exigences du programme ENERGY STAR pour les ordinateurs – Critères d’admissibilité
Page 1 de 30
1 DÉFINITIONS
Types de produits
A
Ordinateur
Appareil effectuant des opérations logiques et traitant des données. Aux fins des présentes
spécifications, on entend par ordinateur les unités tant fixes que portables, y compris les ordinateurs
de bureau, les ordinateurs intégrés, les ordinateurs portables, les serveurs de type ordinateurs de
bureau, les clients légers et les postes de travail. Même si les ordinateurs peuvent utiliser plusieurs
périphériques d’entrée et d’affichage, ceux-ci n’ont pas obligatoirement à être inclus avec
l’ordinateur lors de sa livraison. Les ordinateurs comprennent, au minimum :
a) une unité centrale de traitement (UC) qui effectue les opérations;
b) des périphériques d’entrée destinés aux utilisateurs, comme un clavier, une souris, un
numériseur ou un dispositif de commande; et
c) un écran d’affichage intégré ou la capacité d’accepter un écran d’affichage externe pour
l’information de sortie.
B
Ordinateur de bureau
Ordinateur dont l’unité principale est conçue pour se trouver en permanence au même endroit,
souvent sur un bureau ou sur le sol. Les ordinateurs de bureau ne sont pas conçus pour être
portables; ils utilisent un écran, un clavier et une souris externes. Ils sont conçus pour un large
éventail d’applications domestiques et bureautiques.
a)
C
Ordinateur intégré : ordinateur de bureau dont le matériel informatique et le dispositif
d’affichage sont intégrés dans un seul boîtier, lequel est alimenté en courant alternatif (c. a.)
par un câble unique. Les ordinateurs intégrés peuvent se présenter sous deux formes : (1) un
système où le dispositif d’affichage et l’ordinateur sont physiquement combinés en une seule
unité; ou (2) un système conditionné comme un appareil unique où le dispositif d’affichage est
séparé, mais relié au châssis principal par un cordon d’alimentation en courant continu (c. c.)
et où l’ordinateur et le dispositif d’affichage partagent une même alimentation électrique. Les
ordinateurs intégrés font partie des ordinateurs de bureau et sont normalement conçus pour
offrir les mêmes fonctionnalités.
Ordinateur portable
Ordinateur spécialement conçu pour être portable et pouvoir fonctionner pendant de longues durées
avec ou sans connexion directe à une source de courant alternatif. Les ordinateurs portables doivent
être équipés d’un écran intégré et pouvoir fonctionner sur batterie intégrée ou à partir d’une autre
source d’alimentation électrique portable. De plus, la plupart des ordinateurs portables disposent
d’un bloc d’alimentation externe et sont équipés d’un clavier et d’un dispositif de pointage intégrés.
Les ordinateurs portables sont généralement conçus pour offrir les mêmes fonctionnalités que les
ordinateurs de bureau, y compris dans l’exploitation des logiciels. Aux fins des présentes
spécifications :
a) les tablettes informatiques qui utilisent à la fois un écran tactile et un clavier, sont considérées
comme des ordinateurs portables; et
b) les tablettes tactiles, définies ici comme un type d’ordinateur sans clavier, dont les entrées se
font uniquement sur l’écran tactile, ayant uniquement une connexion réseau sans fil (p. ex.,
Wi-Fi, 3G) et alimentées principalement par une batterie interne (avec une connexion en
courant alternatif pour la recharger, non pas comme principale source d’alimentation du
dispositif), sont considérées comme des terminaux de poche et ne sont pas considérées
comme des ordinateurs portables. Par conséquent, les tablettes ne sont pas admissibles à la
présente version du programme ENERGY STAR pour les ordinateurs.
Page 2 de 30
Remarque : Les tablettes informatiques constituent un groupe d’appareils émergents commercialisés
indépendamment des désignations d’ordinateurs portables et de téléphones intelligents. Aux fins de
l’homologation, les tablettes sont exclues de cette version des spécifications pour les ordinateurs.
Il est important que l’EPA prenne soigneusement en considération les modes de fonctionnement et le
profil d’alimentation d’un type d’ordinateur au sein du programme ENERGY STAR pour les ordinateurs
afin de s’assurer que les niveaux d’efficacité et les exigences sont appropriés et adéquats. L’EPA
procédera à un examen ultérieur des tablettes afin de traiter de ces produits dans la prochaine version de
ces spécifications.
D
Serveur de type ordinateur de bureau
Ordinateur qui utilise généralement des composants d’ordinateur de bureau dans une tour, mais
spécifiquement conçu pour servir d’hôte à d’autres ordinateurs. Les serveurs de type ordinateurs de
bureau sont conçus pour des fonctions telles que la prestation de services au sein d’une
infrastructure de réseau (p. ex., archivage) et l’hébergement de données ou de médias. Ils ne sont
pas conçus pour traiter des données pour d’autres systèmes ni pour faire fonctionner des serveurs
Web. Un serveur de type ordinateur de bureau doit possède les caractéristiques suivantes :
a) être conçu sur un piédestal, une tour ou sous une autre forme similaire à ce que l’on utilise
pour les ordinateurs de bureau, de façon à ce que tous les éléments nécessaires au
traitement et au stockage des données, ainsi que les interfaces de réseau, soient contenus
dans un seul boîtier ou un seul produit;
b) être conçu pour fonctionner 24 heures sur 24 et 7 jours sur 7, sachant que les périodes
d’indisponibilité non planifiées doivent être extrêmement brèves (de l’ordre de quelques
heures par année);
c) être en mesure de fonctionner dans un environnement multiutilisateur et de répondre aux
demandes simultanées de plusieurs utilisateurs par le biais d’unités clients en réseau; et
d) être livré avec un système d’exploitation reconnu par l’industrie pour des applications
domestiques ou un serveur bas de gamme (p. ex., Windows Home Server, Mac OS X Server,
Linux, UNIX, Solaris).
E
Client léger
Ordinateur à alimentation indépendante qui dépend d’une connexion à des ressources de
télétraitement pour fonctionner. Les principales tâches de traitement (p. ex., exécution de
programme, stockage de données, interaction avec d’autres ressources Internet) sont assurées par
les ressources de télétraitement. Les clients légers visés par les présentes spécifications (1) se
limitent aux appareils ne disposant d’aucun support de stockage rotatif intégré à l’ordinateur et (2)
sont destinés à être utilisés dans un endroit permanent (p. ex., sur un bureau) et non à être
portables.
F
Poste de travail : ordinateur mono-utilisateur haute performance généralement utilisé, entre autres
tâches à grand volume de calculs, pour les graphiques, le dessin assisté par ordinateur (DAO), le
développement de logiciels et des applications financières et scientifiques. Les postes de travail
admissibles à ces spécifications (a) sont commercialisés en tant que poste de travail, (b) fournissent
un temps moyen de bon fonctionnement (TMBF) d’au moins 15 000 heures (évalué en fonction de
la norme Bellcore TR-NWT-000332, n° 6, de décembre 1997, ou de données recueillies sur le
terrain), et (c) prennent en charge un code correcteur d’erreur (CCE) ou une mémoire tampon. De
plus, un poste de travail doit rencontrer au moins trois des conditions suivantes :
a) disposer d’une alimentation supplémentaire pour des dispositifs graphiques haut de gamme
(p. ex., une alimentation supplémentaire de 12 volts pour cartes PCI-E à 6 broches);
Page 3 de 30
b) être câblé pour héberger plus de 4 cartes PCI-E sur la carte mère, en plus du ou des
connecteurs graphiques ou de la prise en charge du bus PCI-X;
c) ne pas prendre en charge le graphisme ayant recours à la mémoire accès uniforme (UMA);
d) disposer d’au moins 5 connecteurs PCI, PCI-E ou PCI-X;
e) pouvoir prendre en charge un système multiprocesseur capable de gérer deux processeurs
ou plus (être pourvu d’emplacements séparés physiquement pour les processeurs, c’est-àdire sans prise en charge d’un processeur unique multicœur); ou
f)
être validé par au moins deux fournisseurs indépendants de logiciels (FIL); la procédure peut
être en cours au moment de l’homologation, mais devra être achevée dans les trois mois qui
suivent.
Catégorie de produit
Une classification de second ordre ou un sous-type au sein d’un type de produit qui repose sur les
caractéristiques du produit et les composants installés. Les catégories de produits sont utilisées dans les
spécifications afin de déterminer les exigences relatives à l’homologation et aux essais.
Composants d’ordinateur
G
Dispositif d’affichage
Écran d’affichage et composants électroniques associés, intégrés dans une structure unique
séparée ou dans l’ordinateur lui-même (p. ex., un ordinateur portable ou un ordinateur intégré),
capable d’afficher l’information de sortie produite par un ordinateur par le truchement d’un ou de
plusieurs canaux, tels que VGA, DVI, port d’écran ou IEEE 1394 (Institute of Electrical and
Electronics Engineers). La technologie d’affichage peut, par exemple, faire appel aux tubes à rayons
cathodiques (TRC) et aux écrans à cristaux liquides (ACL).
H
Processeur graphique discret
Processeur graphique avec interface de contrôleur de mémoire locale et une mémoire locale,
réservée au traitement graphique.
I
Bloc d’alimentation externe
Aussi appelé adaptateur de courant externe. Composant contenu dans un boîtier de protection
physiquement séparé, à l’extérieur du boîtier de l’ordinateur lui-même, conçu pour alimenter
l’ordinateur en assurant la conversion du courant alternatif d’entrée provenant du réseau électrique
en courant continu de tension(s) moins élevée(s). Une alimentation électrique externe doit être reliée
à l’ordinateur par un raccordement électrique mâle/femelle, un câble, un cordon ou toute autre forme
de câblage amovible.
J
Bloc d’alimentation interne (IPS)
Page 4 de 30
Composant interne, inclus dans le boîtier de l’ordinateur, conçu pour alimenter les composants de
l’ordinateur en assurant la conversion du courant alternatif d’entrée provenant du réseau électrique
en courant continu de tension(s) moins élevée(s). Aux fins des présentes spécifications, un bloc
d’alimentation interne doit se trouver à l’intérieur du boîtier de l’ordinateur, tout en étant séparé de la
carte mère. Le bloc d’alimentation électrique doit être relié au réseau électrique par un câble unique
sans circuits intermédiaires. En outre, tous les raccordements électriques reliant le bloc
d’alimentation et les composants de l’ordinateur, à l’exception d’un raccordement en courant continu
à un dispositif d’affichage d’un ordinateur intégré, doivent se trouver à l’intérieur du boîtier de
l’ordinateur (c’est-à-dire qu’aucun câble reliant le bloc d’alimentation à l’ordinateur ou aux
composants individuels ne peut se trouver à l’extérieur du boîtier). Les convertisseurs courant
continu – courant continu (c. c. – c. c.) internes, qui servent à convertir le courant monotension
provenant d’un bloc d’alimentation externe vers plusieurs combinaisons de tension utilisables par
l’ordinateur ne sont pas considérés comme des blocs d’alimentation internes.
Modes de fonctionnement
K
Mode Arrêt
Mode de consommation électrique le plus faible qui, sans pouvoir être interrompu (ou influencé) par
l’utilisateur, peut être maintenu pendant une durée indéterminée lorsque l’appareil est branché sur le
réseau électrique et utilisé selon les instructions du fabricant. Pour les systèmes auxquels les
normes ACPI s’appliquent, le mode Arrêt correspond à l’état S5.
L
Mode Veille
Mode de consommation réduite d’énergie auquel l’ordinateur passe automatiquement après un
certain temps d’inactivité ou par suite d’une action manuelle. Un ordinateur disposant d’un mode
Veille peut être « réveillé » rapidement par le biais de connexions réseau ou de périphériques de
l’interface utilisateur avec un temps d’attente inférieur ou égal à 5 secondes entre la commande de
réveil et le moment où le système est pleinement opérationnel, y compris l’affichage. Pour les
systèmes auxquels les normes ACPI s’appliquent, le mode Veille correspond à l’état S3 (suspension
en mémoire vive).
M
Mode Inactif
Mode dans lequel le chargement du système d’exploitation et des autres logiciels est terminé, un
profil utilisateur a été créé, la machine n’est pas en mode Veille et l’activité est limitée aux
applications essentielles lancées par défaut lors du démarrage du système.
N
Mode Actif
Mode dans lequel l’ordinateur exécute des tâches utiles en réponse à a) une entrée antérieure ou
concurrente par l’utilisateur ou à b) une instruction antérieure ou concurrente sur le réseau. Ce mode
comprend le traitement actif, la recherche de données en stockage, en mémoire ou en cache, ainsi
que le temps passé en mode Inactif en attendant une autre entrée de l’utilisateur et avant de glisser
dans des modes à faible consommation d’énergie.
Réseaux et capacités additionnelles
O
Stockage interne additionnel
Tous les lecteurs de disques durs ou les disques durs électroniques internes livrés avec un
ordinateur, en plus du premier. Cette définition n’inclut pas les disques durs externes.
P
Interface réseau
Composants (matériels et logiciels) dont la fonction principale est de rendre l’ordinateur capable de
communiquer par le truchement d’une ou de plusieurs technologies de mise en réseau. IEEE 802.3
(Ethernet) et IEEE 802.11 (Wi-Fi) sont des exemples d’interfaces réseau.
Q
Facteur de réactivation
Page 5 de 30
Un signal produit par l’utilisateur, un programme ou un facteur extérieur, qui fait passer l’ordinateur
du mode Veille ou du mode Arrêt au mode de fonctionnement actif. Parmi ces causes de
réactivation figurent, entre autres, la mise en mouvement de la souris, une activité au clavier,
l’activation d’une commande, une entrée pointée en temps réel ou le fait d’appuyer sur un bouton du
châssis; dans le cas des événements extérieurs, les signaux peuvent être émis par un dispositif de
contrôle à distance, le réseau, un modem, etc.
R
Réveil par le réseau (WOL)
Fonctionnalité permettant à un ordinateur de sortir du mode Veille ou du mode Arrêt par le
truchement d’un signal transmis par le réseau via Ethernet.
S
Pleine connectivité avec le réseau
Capacité d’un ordinateur de maintenir une présence réseau en mode Veille ou dans un autre mode
de consommation réduite (MCR)ou l’équivalent, ou de consommation moindre, et de se réveiller de
façon intelligente lorsqu’un traitement est nécessaire (y compris le traitement occasionnel requis
pour maintenir la présence du réseau). Ainsi, la présence de l’ordinateur, de ses services et
applications réseau, est maintenue même lorsque l’ordinateur est dans un mode de consommation
réduite. Du point de vue du réseau, un ordinateur en mode de consommation réduite avec une
pleine connectivité avec le réseau équivaut, sur le plan fonctionnel, à un ordinateur en mode Inactif
pour ce qui est des applications communes et des modèles d’utilisation. Une pleine connectivité
avec le réseau en mode de consommation réduite ne se limite pas à un ensemble précis de
protocoles, mais peut couvrir les applications installées après l’installation initiale. Fait aussi
référence à la fonctionnalité « serveur cache ».
a) Serveur cache – capacité de base : pour maintenir les adresses et la présence sur le
réseau pendant qu’il est en MCR, le système gère les protocoles IPv4 ARP et IPv6 NS/ND.
b) Serveur cache – réveil à distance : lorsqu’il est en mode MCR, le système peut être réveillé
à distance par une demande provenant de l’extérieur du réseau local. Inclut la capacité de
base.
c) Serveur cache – découverte de service/services de noms : lorsqu’il est en mode MCR, le
système permet la publicité sur les services hôtes et le nom du réseau. Inclut la capacité de
base.
d) Serveur cache – capacité complète : lorsqu’il est en mode MCR, le système prend en
charge la capacité de base, le réveil à distance et la découverte de service/les services de
noms.
Canaux de commercialisation et d’expédition
T
U
V
W
Canaux d’entreprise
Canaux de ventes normalement utilisés par les entreprises de grande et de moyenne taille, les
organismes gouvernementaux, les établissements d’enseignement ou d’autres organismes qui
achètent des ordinateurs utilisés dans des environnements client-serveur gérés.
Numéro de modèle
Nom de commercialisation ou référence d’identification unique qui s’applique à une configuration
matérielle ou logicielle précise (p. ex., système d’exploitation, type de processeur, mémoire,
processeur graphique, etc.) qui est prédéterminé ou choisi par le client.
Nom de modèle
Nom de commercialisation qui comprend une référence au numéro de modèle de l’ordinateur, une
description du produit ou d’autres références de marque.
Famille de produits
Page 6 de 30
Description de haut niveau qui renvoie à un groupe d’ordinateurs partageant généralement une
combinaison châssis/carte mère qui englobe souvent des centaines de configurations matérielles et
logicielles possibles.
2 PORTÉE
2.1
2.1.1
Produits inclus
Les produits qui répondent à la définition d’ordinateur et à l’une des définitions de types de
produits ci-dessous, selon ce qui est précisé dans les présentes, sont admissibles à
l’homologation ENERGY STAR, à l’exception des produits indiqués à la section 2.2 :
i.
ordinateurs de bureau;
ii. ordinateurs intégrés;
iii. ordinateurs portatifs;
iv. postes de travail;
v. serveurs de type ordinateurs de bureau qui sont commercialisés et vendus pour l’utilisation
hors des centres de données;
vi. clients légers.
2.2
Produits exclus
2.2.1
Les produits qui sont couverts en vertu d’autres spécifications de produits ENERGY STAR ne
sont pas admissibles à l’homologation en vertu des présentes spécifications. On peut consulter la
liste des spécifications actuellement en vigueur à www.energystar.gov/products.
2.2.2
Les produits ci-dessous ne sont pas admissibles à l’homologation en vertu des présentes
spécifications :
i.
serveurs informatiques, selon ce qui est défini dans les spécifications ENERGY STAR sur
les serveurs informatiques;
ii. serveurs de type ordinateurs de bureau qui sont commercialisés et vendus pour l’utilisation
dans les centres de données;
iii. ordinateurs de poche (y compris les tablettes informatiques);
iv. consoles de jeux;
v. assistants numériques personnels (ANP);
vi. téléphones intelligents;
vii. appareils de jeux portatifs, généralement alimentés par piles et destinés à être utilisés avec
un dispositif d’affichage principal intégré.
Page 7 de 30
3 CRITÈRES D’HOMOLOGATION
3.1
Chiffres significatifs et arrondissement
3.1.1
Tous les calculs doivent être effectués en utilisant les mesures réelles ou observées. Seul le
résultat final d’un calcul doit être arrondi. Les résultats calculés doivent être arrondis au chiffre
significatif le plus proche, selon la limite des spécifications correspondantes.
3.1.2
Sauf indication contraire, la conformité aux limites des spécifications doit être évaluée en utilisant
les valeurs exactes, sans tirer profit d’un arrondissement additionnel.
3.2
Exigences en matière de blocs d’alimentation
3.2.1
Les données d’essai des blocs d’alimentation et les rapports d’essai des entités responsables des
essais reconnus par l’EPA en vue d’effectuer les essais des blocs d’alimentation doivent être
acceptés aux fins de l’homologation du produit ENERGY STAR.
3.2.2
Blocs d’alimentation internes (IPS) : les blocs d’alimentation internes utilisés dans les
ordinateurs admissibles en vertu des présentes spécifications doivent répondre aux exigences cidessous lors des essais effectués en vertu du protocole EPRI Generalized Internal Power
Supply Efficiency Test Protocol, Rev. 6.4.2 (disponible à www.efficientpowersupplies.org, en
anglais seulement).
i.
Un bloc d’alimentation interne d’une puissance nominale maximale inférieure à 75 watts doit
répondre aux exigences d’efficacité minimale, selon ce qui est précisé au Tableau 1.
ii. Un bloc d’alimentation interne d’une puissance nominale maximale supérieure ou égale à
75 watts doit répondre à la fois aux exigences d’efficacité minimale et de facteur de
puissance, selon ce qui est précisé au Tableau 1.
3.2.3
Blocs d’alimentation externes (EPS)
i.
Un bloc d’alimentation externe avec ventilateurs de refroidissement intégrés doit répondre
aux exigences d’efficacité minimale et de facteur de puissance, selon ce qui est précisé au
Tableau 1, lors des essais effectués en vertu du protocole EPRI Generalized Internal
Power Supply Efficiency Test Protocol, Rev. 6.4.2.
Tableau 1 : Exigences pour les blocs d’alimentation internes et pour les blocs d’alimentation
externes à refroidissement intégré
Condition de charge
(pourcentage de courant
de sortie nominal)
20 %
50 %
100 %
ii
Efficacité
minimale
0,82
0,85
0,82
Facteur de
puissance
minimal
0,90
Un bloc d’alimentation externe sans ventilateurs de refroidissement intégrés doit répondre
aux exigences de rendement de niveau V en vertu du protocole international d’étiquetage
énergétique et comporter la marque V. Veuillez trouver de plus amples renseignements sur le
protocole d’étiquetage énergétique au lien suivant :
http://oee.nrcan.gc.ca/residentiel/entreprises/fabricants/bae.cfm?attr=12 .
Page 8 de 30
3.3
3.3.1
•
Un bloc d’alimentation externe à simple puissance sans ventilateurs de refroidissement
intégrés doit répondre aux exigences de niveau V suivant les essais effectués à l’aide
de Test Method for Calculating the Energy Efficiency of Single-Voltage External
Ac-Dc and Ac-Ac Power Supplies (Méthode d'essai pour le calcul de l’efficacité
énergétique des blocs d’alimentation externes à simple tension c.a. — c.c. et c.a. —
c.a.), 11 août 2004.
•
Un bloc d’alimentation externe à plusieurs puissances sans ventilateurs de
refroidissement intégrés doit répondre aux exigences de niveau V suivant les essais
effectués à l’aide du protocole EPRI Generalized Internal Power Supply Efficiency
Test Protocol, Rev. 6.4.2.
Exigences en matière de gestion de la consommation
Les produits doivent comporter les caractéristiques de gestion de la consommation d’énergie
dans leur condition de livraison, selon ce qui est précisé au Tableau 2, sous réserve des
conditions suivantes :
i.
pour les clients légers, l’exigence de réveil par le réseau doit s’appliquer aux produits conçus
de manière à recevoir les mises à jour des logiciels du réseau géré centralement qui sont
faites lorsque l’appareil est en mode Veille ou Arrêt. Les clients légers dont le cadre standard
de mise à niveau du logiciel client ne nécessite pas de travail en dehors des heures sont
exemptés de cette exigence;
ii. pour les ordinateurs portables, le mécanisme de réveil par le réseau peut être
automatiquement désactivé lorsque le produit est déconnecté du réseau électrique;
iii. pour l’ensemble des ordinateurs équipés d’un mécanisme actif de réveil par le réseau, on
doit activer le filtrage des paquets dirigés avec une configuration par défaut correspondant à
une norme de l’industrie.
Oui
Clients légers
Oui
Ordina-teurs portables
Oui
Serveurs de type
ordinateur de bureau
(1) Le mode Veille doit être
réglé pour se déclencher
après au plus 30 minutes
d’inactivité de l’utilisateur.
(2) La vitesse de tous les
liens réseau Ethernet actifs
de 1 Go/s doit être réduite
lors du passage au mode
Veille ou au mode Arrêt.
Postes de travail
Mode Veille
Exigence
Ordina-teurs intégrés
Mode ou
passage
au mode
Ordina-teurs de bureau
Tableau 2 : Exigences en matière de gestion de la consommation
Oui
Non
Non
Page 9 de 30
Exigence
Postes de travail
Serveurs de type
Clients légers
Mode Veille
de
l’affichage
(1) Le mode Veille de
l’affichage doit être réglé
pour se déclencher après au
plus 15 minutes d’inactivité
de l’utilisateur.
Oui
Oui
Oui
Oui
Oui
Oui
Mécanisme
de réveil
par le
réseau
(1) Les ordinateurs avec la
capacité Ethernet doivent
offrir aux utilisateurs une
option pour activer ou
désactiver le mécanisme de
réveil par le réseau pour le
mode Veille.
capacité Ethernet qui sont
livrés par les canaux
d’entreprise doivent soit :
(a) être livrés avec le
mécanisme de réveil par le
réseau activé par défaut
pour le mode Veille,
lorsque l’ordinateur est
alimenté par le réseau
électrique; ou
(b) offrir aux utilisateurs la
capacité d’activer le
mécanisme de réveil par le
réseau qui est accessible à
la fois à partir de l’interface
utilisateur du système
d’exploitation du client ou
par le réseau.
Oui
Oui
Oui
Oui
Oui
Oui
Mode ou
passage
au mode
Page 10 de 30
Oui
3.4
3.4.1
Oui
Clients légers
Oui
Serveurs de type
Gestion du
réveil
capacité Ethernet qui sont
livrés par les canaux
d’entreprise doivent :
(a) être capables de sortir
du mode Veille (p. ex.,
horloge temps réel) du fait
de réveils pointés à la fois
distants (par réseau) et
programmés; et
(b) offrir aux clients la
capacité de gérer
centralement (à l’aide
d’outils du fournisseur) les
réglages de gestion du
réveil qui sont configurés
par l’entremise de réglages
matériels si le contrôle de
ces caractéristiques relève
du fabricant.
Postes de travail
Exigence
Mode ou
passage
au mode
Oui
Oui
Oui
Exigences en matière d’information donnée à l’utilisateur
Les produits doivent être livrés avec les documents d’information afin d’informer les clients de ce
qui suit :
i.
une description des réglages de gestion de la consommation d’énergie qui ont été activés
par défaut;
ii. une description des réglages de délais pour les diverses fonctions de gestion de la
consommation d’énergie;
iii. des instructions sur la façon de réveiller correctement l’appareil lorsqu’il est en mode Veille.
3.4.2
Les produits doivent être livrés avec l’un ou plusieurs de ces éléments :
i.
la liste des réglages par défaut de gestion de la consommation d’énergie;
ii. une notice indiquant que les réglages par défaut de gestion de la consommation d’énergie
ont été sélectionnés conformément aux exigences ENERGY STAR (moins de 15 min
d’inactivité de l’utilisateur pour l’affichage et moins de 30 min d’inactivité pour l’ordinateur, si
cela s’applique conformément au Tableau 2) et sont recommandés par le programme
ENERGY STAR en vue de réaliser des économies d’énergie optimales;
iii. de l’information sur le programme ENERGY STAR et les avantages de la gestion de la
consommation d’énergie, laquelle doit se trouver au début du guide de l’utilisateur, ou tout
près, pour la version papier ou électronique, ou dans une notice dans le colis ou la boîte.
Page 11 de 30
3.5
Exigences pour les ordinateurs de bureau, les ordinateurs intégrés et les
ordinateurs portables
3.5.1
Catégories d’ordinateurs soumis aux TEC : les ordinateurs de bureau et les ordinateurs intégrés
doivent être évalués selon les catégories décrites au Tableau 3 et les ordinateurs portables
doivent être évalués selon les catégories décrites au Tableau 4.
i.
Aux fins de la détermination des niveaux de TEC, les ordinateurs de bureau et les
ordinateurs intégrés doivent faire partie de la catégorie A, B, C ou D, selon ce qui est défini
au Tableau 3.
Tableau 3 : Classification des ordinateurs de bureau et des ordinateurs intégrés
Catégorie A
En vue de l’homologation ENERGY STAR, on considère que tous les
ordinateurs de bureau qui ne répondent pas aux définitions des catégories B,
C ou D ci-dessous font partie de la catégorie A.
Pour faire partie de la catégorie B, les ordinateurs de bureau doivent avoir :
Catégorie B

2 noyaux physiques; et

au moins 2 giga-octets (Go) de mémoire système.
Pour faire partie de la catégorie C, les ordinateurs de bureau doivent avoir :

Catégorie C
plus de 2 noyaux physiques.
En plus de l’exigence ci-dessus, la configuration des modèles qui font partie
de la catégorie C doit présenter au moins l’une des deux caractéristiques
suivantes :

au moins 2 giga-octets (Go) de mémoire système; ou

un processeur graphique discret.
Pour faire partie de la catégorie D, les ordinateurs de bureau doivent avoir :

Catégorie D
au moins 4 noyaux physiques.
En plus de l’exigence ci-dessus, la configuration des modèles qui font partie
de la catégorie D doit présenter au moins l’une des deux caractéristiques
suivantes :

au moins 2 giga-octets (Go) de mémoire système; ou

un processeur graphique discret avec une largeur de mémoire vidéo
(MV) de plus de 128 bits.
Page 12 de 30
ii. Aux fins de la détermination des niveaux de TEC, les ordinateurs portables doivent faire
partie de la catégorie A, B ou C, selon ce qui est défini au Tableau 4 :
Tableau 4 : Classification des ordinateurs portables
Catégorie A
Catégorie B
En vue de l’homologation ENERGY STAR, on considère que tous les
ordinateurs portables qui ne répondent pas aux définitions des catégories B
ou C ci-dessous font partie de la catégorie A.
Pour faire partie de la catégorie B, les ordinateurs portables doivent avoir :

un processeur graphique discret.
Pour faire partie de la catégorie C, les ordinateurs portables doivent avoir :
Catégorie C
3.5.2

au moins 2 noyaux physiques;

au moins 2 giga-octets (Go) de mémoire système; et

un processeur graphique discret avec une largeur de mémoire vidéo
(MV) de plus de 128 bits.
La consommation d’énergie type (ETEC), calculée selon l’Équation 1, doit être inférieure ou égale à
l’exigence TEC maximale (ETEC_MAX), tel que calculé selon l’Équation 2, sous réserve des
exigences suivantes :
i.
l’additionneur de stockage interne additionnel (TECSTOCKAGE) doit être appliqué s’il y a un ou
plusieurs dispositifs de stockage interne présents dans le produit, auquel cas il doit
uniquement être appliqué une seule fois;
ii. pour qu’un produit relève des pondérations de pleine connectivité avec le réseau, il doit
répondre aux critères suivants :
•
les produits doivent répondre à une norme de pleine connectivité avec le réseau non
exclusive qui a été approuvée par l’EPA et l’Union européenne comme correspondant
aux objectifs des spécifications ENERGY STAR. Il faut avoir obtenu une telle
approbation avant d’envoyer les données sur un produit en vue de l’homologation;
•
les produits doivent avoir le niveau de fonctionnalité appliqué activé et configuré par
défaut lors de la livraison. Si les fonctions de pleine connectivité avec le réseau ne sont
pas activées par défaut, le système doit être testé et afficher les pondérations TEC
classiques.
Équation 1 : Calcul de la TEC (ETEC) pour les ordinateurs de bureau, les ordinateurs intégrés et les
ordinateurs portables
ETEC = (8760/1000) * {(PARRÊT * TARRÊT) + (PVEILLE * TVEILLE) + (PATTENTE *
TATTENTE)}
Où :
PARRÊT = consommation d’énergie mesurée en mode
Arrêt, en watts (W)
PVEILLE = consommation d’énergie mesurée en mode
Veille, en watts (W)
Page 13 de 30

PATTENTE = consommation d’énergie mesurée en mode
Inactif, en watts (W)
TARRÊT, TVEILLE, et TATTENTE sont les pondérations pour le
mode selon ce qui est précisé au Tableau 5 (pour les
ordinateurs de bureau et les ordinateurs intégrés) ou au
Tableau 6 (pour les ordinateurs portables).
Équation 2 : Calcul de ETEC_MAX pour les ordinateurs de bureau et les ordinateurs intégrés
ETEC_MAX = TECBASE + TECMÉMOIRE + TECGRAPHISME + TECSTOCKAGE
Où :
TECBASE, TECMÉMOIRE, TECGRAPHISME et TECSTOCKAGE sont
les additionneurs selon ce qui est précisé au Tableau 7
(pour les ordinateurs de bureau et les ordinateurs
intégrés) ou au Tableau 8 (pour les ordinateurs
portables).
Tableau 5 : Pondérations selon le mode pour les ordinateurs de bureau et les ordinateurs intégrés
Pondération
selon le mode
Classique
Tarrêt
Capacité de
base
Réveil à
distance
Découverte
de
service/servic
es de noms
Mise en
cache
complète
55 %
50 %
47 %
43 %
40 %
Tveille
5%
14 %
20 %
25 %
30 %
Tinactif
40 %
36 %
33 %
32 %
30 %
Tableau 6 : Pondérations selon le mode pour les ordinateurs portables
Pondération
selon le mode
Classique
Tarrêt
Capacité de
base
Réveil à
distance
Découverte
de
service/servic
es de noms
Mise en cache
complète
60 %
54 %
49 %
48 %
45 %
Tveille
10 %
18 %
24 %
26 %
30 %
Tinactif
30 %
28 %
27 %
26 %
25 %
Page 14 de 30
(par Go > 2,0)
50,0
(S’applique une fois si le
système a plus d’un
élément de stockage
interne additionnel.)
TECGRAPHISME (kWh)
1,0
(processeur graphique avec largeur de
mémoire vidéo ≤ 128 bits)
TECSTOCKAGE (kWh)
TECMÉMOIRE (kWh)
Où : m = mémoire
système (Go)
TECBASE (kWh)
Tableau 7 : TEC maximale permise
pour les ordinateurs de bureau et les ordinateurs intégrés
35,0
A
148,0
25,0
mémoire vidéo > 128 bits)
35,0
B
175,0
1,0
mémoire vidéo ≤ 128 bits)
(par Go > 2,0)
50,0
25,0
C
209,0
D
234,0
50,0
1,0
(par Go > 2,0)
25,0
50,0
1,0
(par Go > 4,0)
25,0
3.6
3.6.1
53,0
C
88,5
-
0,4
(par Go > 4,0)
3,0
(S’applique une fois si le
système a plus d’un
élément de stockage
interne additionnel.)
B
0,4
(par Go > 4,0)
TECSTOCKAGE (kWh)
40,0
TECGRAPHISME (kWh)
TECBASE (kWh)
A
TECMÉMOIRE (kWh)
Où : m = mémoire
système (Go)
Tableau 8 : TEC maximale permise pour les ordinateurs portables
3,0
(processeur graphique avec largeur
de mémoire vidéo > 64 bits)
3,0
-
3,0
0,4
(par Go > 4,0)
Exigences en matière de postes de travail
La consommation d’énergie pondérée (PTEC), tel que calculé selon l’équation 3, doit être inférieure
ou égale à l’exigence de consommation d’énergie pondérée maximale (PTEC_MAX), tel que calculé
selon l’Équation 4.
Page 15 de 30
Équation 3 : Calcul de PTEC pour les postes de travail
PTEC = (PARRÊT * TARRÊT) + (PVEILLE * TVEILLE) + (PATTENTE * TATTENTE)
Où :
PARRÊT = consommation d’énergie mesurée en mode
Arrêt, en watts (W)
PVEILLE = consommation d’énergie mesurée en mode
Veille, en watts (W)
PATTENTE = consommation d’énergie mesurée en mode
Inactif, en watts (W)
TARRÊT, TVEILLE et TATTENTE sont les pondérations pour le
mode selon ce qui est précisé au Tableau 9
Tableau 9 : Pondérations selon le mode pour les postes de travail
TARRÊT
0,35
TVEILLE
0,10
TATTENTE
0,55
Équation 4 : Calcul de PTEC_MAX pour les postes de travail
PTEC_MAX ≤ 0.28 * {PMAX + (NDISQUES DURS * 5)}
Où :
PMAX = consommation d’énergie maximale mesurée en
watts (W)
NDISQUES DURS = nombre d’unités de disques durs
installées ou de disques durs électroniques
3.6.2
Postes de travail de bureau
Les produits commercialisés comme des postes de travail peuvent être admissibles au programme
ENERGY STAR en vertu des exigences pour les ordinateurs de bureau de la section 3.5 plutôt que des
exigences pour les postes de travail de la section 3.6.1, au choix du Partenaire. L’EPA indiquera les
postes de travail homologués comme des ordinateurs de bureau sous « ordinateurs de bureau » dans
toute la documentation de commercialisation ENERGY STAR, sur les listes de produits homologués, etc.
3.7
3.7.1
Exigences en matière de serveurs de type ordinateurs de bureau
La consommation d’énergie mesurée en mode Arrêt (PARRÊT) doit être inférieure ou égale à
l’exigence de consommation d’énergie maximale en mode Arrêt (PARRÊT_MAX) indiquée au Tableau
10, tel que calculé par l’Équation 5, sous réserve des exigences ci-dessous :
i.
les produits doivent être évalués en utilisant la lettre de la catégorie la plus élevée qui
s’applique;
ii. l’additionneur pour le mécanisme de réveil par le réseau (WOL) du mode Arrêt (PARRÊT_WOL)
doit uniquement être appliqué aux produits qui offrent le mécanisme de réveil par le réseau
qui est activé par défaut lors de la livraison.
Page 16 de 30
Équation 5 : Calcul de PARRÊT_MAX pour les serveurs de type ordinateurs de bureau
PARRÊT_MAX = PARRÊT_BASE + PARRÊT_WOL
3.7.2
La consommation d’énergie mesurée en mode Inactif (Pinactif) doit être inférieure ou égale à
l’exigence de consommation d’énergie maximale en mode Inactif (PInactif_MAX) indiquée au
Tableau 10.
Tableau 10 : Classification et exigences en matière de consommation d’énergie pour les serveurs
de type ordinateurs de bureau
Classification des serveurs de type ordinateurs de
bureau
Catégorie
de produit
3.8
3.8.1
Description de la catégorie
Exigences de mode
opérationnel
PARRÊT_BASE
(watts)
PARRÊT_
PATTENTE_
WOL
MAX
(watts)
(watts)
A
Dans le cadre de l’homologation
ENERGY STAR, on considère que tous
les serveurs de type ordinateurs de
bureau qui ne répondent pas à la
définition de la catégorie B font partie de
la catégorie A.
2,0
0,7
50,0
B
Pour être homologués en vertu de la
catégorie B, les serveurs de type
ordinateurs de bureau doivent avoir :
• un ou des processeurs avec au
moins 2 noyaux physiques ou au
moins 2 processeurs discrets; et
• au moins 1 giga-octet de
mémoire système.
2,0
0,7
65,0
Exigences en matière de clients légers
La consommation d’énergie mesurée en mode Arrêt (PARRÊT) doit être inférieure ou égale à
l’exigence de consommation d’énergie maximale en mode Arrêt (PARRÊT_MAX) indiquée au Tableau
11, tel que calculé par l’Équation 6, sous réserve des exigences ci-dessous :
i.
les produits doivent être évalués en utilisant la lettre de la catégorie la plus élevée qui
s’applique;
ii. l’additionneur pour le mécanisme de réveil par le réseau (WOL) du mode Arrêt (PARRÊT_WOL)
Équation 6 : Calcul de PARRÊT_MAX pour les clients légers
PARRÊT_MAX = PARRÊT_BASE + PARRÊT_WOL
Page 17 de 30
Pour les produits qui offrent un mode Veille, la consommation d’énergie mesurée en mode Veille
(PVEILLE) doit être inférieure ou égale à l’exigence de consommation d’énergie maximale en mode
Veille (PVEILLE_MAX) indiquée au Tableau 11, tel que calculé par l’Équation 7, sous réserve de
l’exigence ci-dessous :
3.8.2
i.
l’additionneur pour le mécanisme de réveil par le réseau (WOL) du mode Veille (PVEILLE_WOL)
Équation 7 : Calcul de PVEILLE_MAX pour les clients légers
PVEILLE_MAX = PVEILLE_BASE + PVEILLE_WOL
La consommation d’énergie mesurée en mode Inactif (Pinactif) doit être inférieure ou égale à
l’exigence de consommation d’énergie maximale en mode Inactif (Pinactif_MAX) indiquée au
Tableau 11.
3.8.3
Tableau 11 : Classification et exigences en matière de consommation d’énergie pour les clients
légers
Classification des clients légers
Catégorie
de
produit
A
B
Description de la
catégorie
Dans le cadre de
l’homologation ENERGY
STAR, on considère que
tous les clients légers qui
ne répondent pas à la
définition de la catégorie B
font partie de la catégorie
A.
Pour être homologués en
vertu de la catégorie B, les
clients légers doivent
prendre en charge le
chiffrement/déchiffrement
multimédia local.
Exigences de mode opérationnel
PARRÊT_BASE
(watts)
PARRÊT_WOL
(watts)
2,0
2,0
PVEILLE_
PVEILLE_
PINACTIF_
BASE
WOL
MAX
(watts)
(watts)
(watts)
0,7
2,0
0,7
12,0
0,7
2,0
0,7
15,0
4 ESSAIS
4.1
4.1.1
Méthodes d’essai
Lors de la réalisation des essais pour les produits informatiques, on doit utiliser les méthodes
d’essai indiquées au Tableau 12 afin d’établir l’homologation ENERGY STAR.
Page 18 de 30
Tableau 12 : Méthodes d’essai pour l’homologation ENERGY STAR
Type de produit ou
composant
Tous
4.2
4.2.1
Méthode d’essai
Méthode d’essai ENERGY STAR pour les ordinateurs, rév.
août 2010
Nombre d’unités à mettre à l’essai
Des modèles représentatifs doivent être sélectionnés pour les essais, conformément aux
exigences ci-dessous :
i.
pour l’homologation d’une configuration de produit en particulier, la configuration précise qui
est destinée à être commercialisée et étiquetée comme étant un produit ENERGY STAR
est considérée comme étant le modèle représentatif;
ii.
pour l’homologation d’une famille de produits pour tous les types de produits, sauf les postes
de travail, les configurations de produits qui affichent le niveau le plus élevé de
consommation d’énergie pour chaque catégorie de produit au sein de la famille de produits
sont considérées comme étant les modèles représentatifs;
iii.
pour l’homologation d’une famille de produits de postes de travail faisant partie du type de
produit Poste de travail ou Ordinateur de bureau, la configuration de produit qui affiche le
niveau le plus élevé de consommation d’énergie pour un processeur graphique unique au
sein de la famille de produits est considérée comme étant le modèle représentatif.
Remarque : Les postes de travail qui répondent aux exigences ENERGY STAR avec un
seul périphérique graphique peuvent aussi être admissibles avec une configuration
comportant plus d’un périphérique graphique, à condition que la configuration du matériel
supplémentaire soit identique, à l’exception du ou des périphériques graphiques
supplémentaires. L’utilisation de périphériques graphiques multiples comprend, mais sans
s’y limiter, le pilotage de dispositifs d’affichage multiples et le regroupement de
configurations de processeurs graphiques multiples à haut rendement (p. ex., ATI
Crossfire, NVIDIA SLI). Dans de tels cas, et jusqu’à ce que SPECviewperf® prenne en
charge des unités d’exécution graphique multiples, les fabricants peuvent faire parvenir les
données d’essai concernant le poste de travail avec un seul périphérique graphique pour
les deux configurations sans mettre de nouveau le système à l’essai.
4.2.2
Une seule unité de chaque modèle représentatif doit être sélectionnée en vue des essais. Si cette
première unité mise à l’essai a une consommation inférieure ou égale à l’exigence applicable pour
la TEC ou pour le mode Inactif mais s’en écarte de moins de 10 p. 100, il faut mettre à l’essai une
autre unité du même modèle configurée de façon identique.
4.2.3
Les valeurs d’essai doivent être indiquées dans le rapport d’essai pour les deux unités. Pour être
homologuées ENERGY STAR lorsque l’essai d’une autre unité est nécessaire, les deux unités
doivent répondre à l’exigence de consommation maximale pour la TEC ou pour le mode Inactif
pour ce produit et pour cette catégorie de produits. Toutes les unités mises à l’essai doivent
répondre aux exigences d’homologation ENERGY STAR.
4.2.4
Les exigences précisées aux points 4.2.2 et 4.2.3 sont exigées uniquement pour l’homologation
pour la TEC (ordinateurs de bureau, ordinateurs intégrés, ordinateurs portables, postes de travail)
et pour l’homologation en mode Inactif (serveurs de type ordinateurs de bureau, clients légers).
Pour les catégories de produits faisant l’objet de limites de consommation d’énergie en mode
Arrêt ou Veille, il suffit de mettre à l’essai une seule unité pour ces modes afin d’évaluer
l’homologation.
Page 19 de 30
4.3
4.3.1
4.3.2
4.4
4.4.1
Homologation de familles de produits
Les modèles inchangés par rapport à ceux vendus au cours d’une année précédente, ou qui n’en
diffèrent qu’au niveau de la présentation, peuvent conserver leur homologation sans qu’il y ait à
transmettre de nouvelles données d’essai, à condition que les spécifications demeurent les
mêmes. Si un modèle de produit est proposé sur un marché avec plusieurs configurations ou
dans plusieurs styles en tant que « famille » ou que série d’un même produit, le Partenaire peut
communiquer le résultat des essais et obtenir l’homologation sous un même numéro de série de
modèle, à condition que tous les modèles de cette famille ou de cette série se conforment à l’une
des exigences suivantes:
•
les ordinateurs construits sur une même plate-forme et identiques à tout point de vue à
l’exception de l’emballage et de la couleur peuvent être homologués par la transmission de
données d’essai effectuées pour un seul modèle représentatif;
•
si un modèle de produit est proposé sur un marché avec plusieurs configurations, le
Partenaire peut communiquer le résultat des essais et obtenir l’homologation sous un même
numéro de modèle représentant la configuration associée au plus haut niveau de
consommation atteint dans la famille, sans avoir à communiquer de résultats pour chaque
modèle particulier de ladite famille; aucune configuration de consommation du même produit
ne doit être supérieure à la configuration type. Dans ce cas, la configuration associée au plus
haut niveau de consommation correspondrait au processeur consommant le plus, au
maximum de mémoire, au processeur graphique consommant le plus, etc. En ce qui
concerne les systèmes qui, en fonction de leur configuration particulière, relèvent de l’une ou
l’autre des différentes catégories (telles que définies à la section 3.B), les fabricants seront
tenus de mettre à l’essai la configuration associée au plus haut niveau de consommation
dans chacune des catégories pour lesquelles ils souhaitent obtenir l’homologation. Ainsi,
l’obtention de l’homologation ENERGY STAR par un système susceptible d’être configuré
comme un ordinateur de bureau de catégorie A ou de catégorie B nécessiterait de
communiquer le résultat des essais pour la configuration associée au plus haut niveau de
consommation dans les deux catégories. Si un produit est susceptible d’être configuré dans
les trois catégories, il faudrait alors transmettre le résultat des essais pour la configuration
associée au plus haut niveau de consommation dans toutes les catégories. Les fabricants
assumeront la responsabilité des annonces d’efficacité pour tous les autres modèles de la
famille, y compris ceux n’ayant pas été mis à l’essai ou pour lesquels le résultat des essais
n’a pas été communiqué.
Toutes les unités et configurations associées à la désignation d’un modèle de produit pour lequel
un Partenaire demande l’homologation ENERGY STAR doivent répondre aux exigences du
programme ENERGY STAR. Si un Partenaire souhaite homologuer des configurations d’un
modèle pour lequel il n’existe pas d’autres configurations homologuées, il doit attribuer aux
configurations d’homologation un identificateur dans le nom ou le numéro du modèle qui est
unique aux configurations homologuées ENERGY STAR. Cet identificateur doit être utilisé de
façon uniforme en association avec les configurations d’homologation dans les documents de
commercialisation ou de vente ainsi que sur la liste des produits homologués ENERGY STAR
(p. ex., modèle A1234 dans le cas des configurations de base et A1234-ES dans le cas des
configurations d’homologation ENERGY STAR).
Homologation pour le marché international
Les produits doivent être testés aux fins de l’homologation selon la combinaison de tension
d’entrée/fréquence pertinente de chaque marché sur lequel ils seront vendus et annoncés comme
étant des produits ENERGY STAR.
Page 20 de 30
4.5
4.5.1
Dispositions préalables pour le service de gestion et de logiciels du client
Si un Partenaire fabricant est engagé par un client pour prendre en charge une image
personnalisée pour un ordinateur homologué ENERGY STAR, le Partenaire doit prendre les
mesures suivantes :
i.
informer le client que son produit risque de ne pas répondre aux exigences ENERGY STAR
avec l’image personnalisée. Une lettre type d’avis est disponible sur le site Web du
programme ENERGY STAR;
ii. inviter le client à mettre le produit à l’essai pour vérifier sa conformité au programme
ENERGY STAR;
iii. inviter le client, si le produit ne répondait plus aux exigences du programme ENERGY STAR,
à recourir à l’assistance technique gratuite de l’EPA qui peut l’aider en ce qui a trait à la
gestion de la consommation, disponible à www.energystar.gov/fedofficeenergy (en anglais
seulement).
5 INTERFACE UTILISATEUR
5.1.1
Les fabricants sont invités à concevoir des produits conformément à la norme sur l’interface
P1621 de l’IEEE : Standard for User Interface Elements in Power Control of Electronic Devices
Employed in Office/Consumer Environments. Pour de plus amples détails, consulter le site
http://eetd.LBL.gov/Controls.
6 DATE D’ENTRÉE EN VIGUEUR
6.1.1
Date d’entrée en vigueur
La version 5.2 des spécifications ENERGY STAR pour les ordinateurs doit prendre effet à la date indiquée
au Tableau 13. Pour être homologué ENERGY STAR, un modèle de produit doit répondre aux
spécifications ENERGY STAR en vigueur à sa date de fabrication. Chaque unité a une date de fabrication
précise, qui consiste en la date (p. ex., mois et année) à laquelle une unité est considérée comme étant
complètement assemblée.
6.1.2
Prochaines révisions des spécifications
L’EPA/RNCan se réservent le droit de réviser les spécifications au cas où des changements
technologiques ou de marché toucheraient l’utilité de ces dernières pour le consommateur ou l’industrie,
ou leur effet sur l’environnement. En accord avec la politique actuelle, les révisions des spécifications
feront l’objet de discussions avec les intervenants. En cas de révision des spécifications, il faut se rappeler
que l’homologation ENERGY STAR n’est pas accordée automatiquement pour la durée de vie d’un
modèle de produit.
Tableau 13 : Date d’entrée en vigueur des spécifications
Date d’entrée en vigueur
1er juillet 2009
Page 21 de 30
ANNEXE A
Exemples de calculs
I.
Ordinateurs de bureau, ordinateurs intégrés, ordinateurs portables
Voici un exemple de calcul de la TEC qui vise à illustrer de quelle façon on détermine les niveaux de
conformité d’après les mesures en mode de fonctionnement et pour les additionneurs fonctionnels.
Voici un exemple d’évaluation de ETEC pour un ordinateur portable de catégorie A (avec
processeur graphique intégré, mémoire installée de 8 Go et 1 disque dur).
A) Mesurer les valeurs à l’aide de la méthode d’essai ENERGY STAR pour les ordinateurs :
1) mode Arrêt = 1,0 W
2) mode Veille = 1,7 W
3) mode Inactif = 10,0 W
B) Calculer ETEC à partir des mesures de consommation d’énergie et des pondérations :
Tarrêt
0,60
Tveille
0,10
Tinactif
0,30
1) ETEC = (8760/1000) * (Parrêt * Tarrêt + Pveille * Tveille + PInactif * Tinactif)
2) ETEC = (8760/1000) * (1,0 * 0,60 + 1,7 * 0,10 + 10,0 * 0,30)
3) ETEC = 33,03 kWh/année
C) Déterminer les ajustements de capacité qui s’appliquent :
1) Graphique discret? Non, donc ne s’applique pas pour l’additionneur graphique haut de
gamme.
2) Mémoire : 8 Go installée; répond au seuil de mémoire, calculer ((8 – 4) * 0,4 kWh) =
1,6 kWh
D) Calculer ETEC_MAX en ajoutant tous les ajustements de capacité à l’exigence en matière de TEC de
base :
Catégorie A
Catégorie B
40,0
53,0
Catégorie C
88,5
1) ETEC_MAX = 40,0 kWh/année + 1,6 kWh/année
Page 22 de 30
2) ETEC_MAX = 41,6 kWh/année
E) Comparer ETEC à l’exigence ETEC_MAX afin de déterminer si le modèle est admissible :
1) 33,03 kWh/année < 41,6 kWh/année
F) Par conséquent, l’ordinateur portable répond aux exigences du programme ENERGY
STAR.
II. Postes de travail : Voici un exemple de calcul de PTEC pour un poste de travail avec deux disques
durs.
A) Mesurer les valeurs à l’aide de la méthode d’essai ENERGY STAR pour les ordinateurs :
1) mode Arrêt = 2 W
2) mode Veille = 4 W
3) mode Inactif = 80 W
4) puissance maximale = 180 W
B) Indiquer le nombre d’unités de disques durs installées :
5) deux unités de disques durs installées pendant l’essai.
C) Calculer PTEC à partir des mesures de consommation d’énergie et des pondérations à l’aide de
l’équation 3 :
Tarrêt
0,35
Tveille
0,10
Tinactif
0,55
6) PTEC = (0,35 * Parrêt + 0,10 * Pveille + 0,55 * Pinactif)
7) PTEC = (0,35 * 2 + 0,10 * 4 + 0,55 * 80)
8) PTEC = 45,10 W
D) Calculer l’exigence PMAX à l’aide de l’Équation 4 :
9) PMAX = 0,28*[Pmax + (nbre de disques durs * 5)]
10) PMAX = 0,28*[180 + 2 * 5)]
11) PMAX = 53,2
E) Comparer les exigences PTEC ENERGY STAR afin de déterminer si le modèle est admissible :
12) 45,10 < 53,2
G) Par conséquent, le poste de travail répond aux exigences ENERGY STAR.
Page 23 de 30
ANNEXE B
MÉTHODE D’ESSAI
1. APERÇU
La méthode d’essai suivante doit être utilisée pour déterminer la conformité du produit aux exigences du
programme ENERGY STAR pour les ordinateurs.
2. APPLICATIONS
Les exigences d’essai ENERGY STAR varient selon l’ensemble des caractéristiques du produit à évaluer.
Les lignes directrices ci-dessous doivent être utilisées pour déterminer l’applicabilité de chaque section de
ce document :

pour tous les produits informatiques admissibles, effectuer les essais de la section 0;

pour les postes de travail, effectuer les essais de la section 0.
3. DÉINITIONS
Sauf indication contraire, tous les termes utilisés dans le présent document sont conformes aux définitions
des Critères d’admissibilité au programme ENERGY STAR pour les ordinateurs.
4. CONFIGURATION D’ESSAI
A) Puissance d’entrée
Les produits destinés à être alimentés à partir du réseau électrique doivent être raccordés à une source
de tension appropriée pour le marché visé, selon ce qui est indiqué au Tableau 14 et au Tableau 15.
Tableau 14 : Exigences de puissance d’entrée pour les produits dont la plaque
signalétique indique une puissance nominale inférieure ou égale à 1 500 W
Marché
Amérique du Nord, Taiwan
Tension
Tolérance
de tension
Taux
d’harmoniques
total maximal
Fréquence
Tolérance
de
fréquence
115 V c. a.
+/- 1,0 %
2,0 %
60 Hz
+/- 1,0 %
Page 24 de 30
Marché
Tension
Tolérance
de tension
Taux
d’harmoniques
total maximal
Fréquence
Tolérance
de
fréquence
Europe, Australie, NouvelleZélande
230 V c. a.
+/- 1,0 %
2,0 %
50 Hz
+/- 1,0 %
Japon
100 V c. a.
+/- 1,0 %
2,0 %
50 Hz/60
Hz
+/- 1,0 %
Tableau 15 : Exigences de puissance d’entrée pour les produits dont la plaque
signalétique indique une puissance nominale supérieure à 1 500 W
Tension
Tolérance
de tension
Taux
d’harmoniques
total maximal
Fréquence
Tolérance
de
fréquence
Amérique du Nord, Taiwan
115 V c. a.
+/- 4,0 %
5,0 %
60 Hz
+/- 1,0 %
Europe, Australie, NouvelleZélande
230 V c. a.
+/- 4,0 %
5,0 %
50 Hz
+/- 1,0 %
Japon
100 V c. a.
+/- 4,0 %
5,0 %
50 Hz/60
Hz
+/- 1,0 %
Marché
B) Température ambiante
La température ambiante doit être entre 18 oC et 28 oC.
C) Humidité relative
L’humidité relative doit être entre 10 % et 80 %.
D) Wattmètre
Le wattmètre doit avoir les caractéristiques suivantes :
i
Facteur de crête : possède un facteur de crête de courant disponible d’au moins 3 dans la plage
nominale;
ii Réponse en fréquence minimale : 3,0 kHz;
iii Résolution minimale :
0,01 W pour les valeurs inférieures à 10 W;
0,1 W pour les valeurs entre 10 W et 100 W; et
1,0 W pour les valeurs supérieures à 100 W.
E) Exactitude des mesures
Pour la mesure des puissances supérieures ou égales à 0,5 W, l’incertitude doit être inférieure ou égale à
2 %, avec un niveau de confiance de 95 %;
Pour la mesure des puissances inférieures à 0,5 W, l’incertitude doit être inférieure ou égale à 0,01 W,
avec un niveau de confiance de 95 %.
Page 25 de 30
5. CONDUITE DES ESSAIS
A) Condition « tel que livré »
Les essais des ordinateurs doivent être effectués avec la configuration et la condition par défaut « tel que
livré », sauf indication contraire indiquée dans le présent document. Prendre note que les étapes de la
procédure d’essai qui nécessitent une configuration différente sont indiquées par un astérisque (« * »).
B) Séquence de la procédure d’essai
Les indications des sections 0 ou 0 doivent être suivies dans l’ordre selon lequel elles sont présentées.
C) Endroit de la mesure
La consommation d’énergie d’un ordinateur doit être mesurée et testée à l’entrée c. a. de l’unité sous
essai (USE).
D) Réseaux
a) les ordinateurs de bureau, les ordinateurs intégrés, les ordinateurs portables, les clients
légers et les serveurs de type ordinateurs de bureau ayant la capacité Ethernet (IEEE 802.3)
doivent être connectés à un commutateur de réseau Ethernet actif et l’alimentation aux radios
sans fil doit être coupée. L’ordinateur doit garder cette connexion au commutateur active
pendant la durée de l’essai, sans tenir compte des brefs intervalles de passage d’une vitesse
de liaison à une autre;
b) les clients légers doivent exécuter le logiciel de la connexion à distance ou du terminal visé
pendant tous les essais;
c) les ordinateurs de bureau, les ordinateurs intégrés et les ordinateurs portables sans capacité
Ethernet doivent garder une connexion sans fil active à un routeur sans fil ou à un point
d’accès au réseau, qui prend en charge la vitesse d’échange de données la plus élevée et la
vitesse la plus faible de la radio client, pendant la durée de l’essai;
d) la connexion au réseau doit être active pendant tous les essais.
E) Mode des unités pendant l’essai (capacité de gestion de la consommation d’énergie)
Les exigences suivantes doivent être respectées lorsqu’on détermine si les modèles doivent être
homologués avec ou sans activation du mécanisme de réveil par le réseau :
a) mode Arrêt : les ordinateurs doivent être testés selon leur condition de livraison pour le mode
Arrêt. Les modèles qui seront livrés avec le mécanisme de réveil par le réseau activé pour le mode
Arrêt seront testés avec ce mécanisme activé;
b) mode Veille : les ordinateurs doivent être testés selon leur condition de livraison pour le mode
Veille;
i les modèles vendus par des canaux d’entreprise doivent être testés, homologués et livrés avec
le mécanisme de réveil par le réseau activé/désactivé, selon ce qui est précisé au tableau 2 des
Critères d’admissibilité des Spécifications ENERGY STAR pour les ordinateurs;
ii les produits livrés directement aux consommateurs uniquement par les canaux de vente au
détail habituels n’ont pas à être livrés avec le mécanisme de réveil par le réseau du mode Veille
Page 26 de 30
activé, et ils peuvent être testés, homologués et livrés avec le mécanisme de réveil par le réseau,
soit activé ou désactivé;
c) pleine connectivité avec le réseau (« mise en cache ») : Les ordinateurs de bureau, les
ordinateurs intégrés et les ordinateurs portables doivent être testés en mode Inactif, en mode Veille et
en mode Arrêt avec les fonctions de mise en cache activées ou désactivées selon ce qui est livré.
6. PROCÉDURES D’ESSAI POUR TOUS LES PRODUITS
6.1 Préparation de l’USE
1) Raccorder le wattmètre directement entre la source de tension c. a. et l’USE.
2) Prendre note de la tension c. a. et de la fréquence.
3) Démarrer l’ordinateur et attendre le chargement complet du système d’exploitation. Si nécessaire,
exécuter la configuration initiale du système d’exploitation et attendre que l’indexation de tous les
fichiers préliminaires et les autres processus ponctuels et singuliers soient terminés.
4) Relever les renseignements de base concernant la configuration de l’ordinateur – type
d’ordinateur, nom et version du système d’exploitation, type et vitesse du processeur, mémoire
physique totale et disponible, etc.
5) Relever les renseignements de base concernant la carte vidéo ou le jeu de puces graphiques (le
cas échéant) – nom de la carte vidéo ou du jeu de puces, largeur de la mémoire vidéo, résolution,
quantité de mémoire intégrée et nombre de bits par pixel.
6) * S’assurer que l’USE est dans sa configuration de livraison, y compris tous les accessoires,
l’activation du mécanisme de réveil par le réseau et les logiciels fournis par défaut, sauf pour ce
qui est précisé ci-dessous.
a) Les ordinateurs de bureau livrés sans accessoires doivent être configurés avec une souris,
un clavier et un écran externe standard.
b) Les ordinateurs intégrés livrés sans accessoires doivent être configurés avec une souris et un
clavier.
c) Les ordinateurs portables sans dispositif de pointage ou tablette graphique intégrés doivent
être configurés avec une souris.
d) Les ordinateurs portables ne doivent pas être configurés avec une station d’accueil.
e) Si possible, le ou les blocs-piles des ordinateurs portables doivent être retirés pour tous les
essais. S’il est impossible de l’enlever, le bloc-piles doit être entièrement chargé avant le
début des essais et laissé en place pendant les essais; indiquer sa présence.
f) Les serveurs de type ordinateurs de bureau et clients légers livrés sans accessoires doivent
être configurés avec une souris, un clavier et un affichage d’ordinateur externe standard (si le
serveur a une fonctionnalité de sortie d’affichage).
g) Les disques durs principaux ne doivent pas faire l’objet d’une gestion de la consommation
pendant l’essai en mode Inactif, à moins de comporter une cache non volatile intégrée au
lecteur (p. ex., disques durs « hybrides » ou architecture semblable de mise en antémémoire
Page 27 de 30
(mémoire cache) de disque qui est fixe). Tout disque dur interne additionnel peut être mis à
l’essai avec la configuration de gestion de la consommation du disque dur alors activée selon
ce qui est livré. Si ces disques additionnels ne sont pas soumis à une gestion de la
consommation lorsqu’ils sont livrés aux clients, ils doivent être mis à l’essai sans que ces
fonctions soient mises en œuvre.
7) * Pour configurer les paramètres de consommation d’énergie des écrans (sans régler d’autres
paramètres de gestion de la consommation d’énergie), il convient de se conformer aux lignes
directrices suivantes :
i) pour les ordinateurs équipés d’écrans externes : configurer les paramètres de gestion de la
consommation pour que l’écran reste allumé pendant toute la durée de l’essai en mode Inactif
décrit ci-dessous;
ii) pour les ordinateurs équipés d’écrans intégrés : configurer les paramètres de la
consommation pour que l’écran s’éteigne après une minute.
8) Éteindre l’USE.
6.2 Essai en mode Arrêt
1) Alors que l’USE est en mode « arrêt », faire en sorte que l’appareil de mesure commence à
collecter les valeurs de puissance active à une fréquence supérieure ou égale à une mesure à la
seconde.
2) Continuer à collecter ces valeurs pendant 5 minutes et relever la valeur (moyenne arithmétique)
observée pendant cette période de 5 minutes 1 .
6.3 Essai en mode Inactif
1) Allumer l’ordinateur et commencer à mesurer le temps écoulé, soit à partir de la première mise
sous tension de l’ordinateur, soit immédiatement après avoir terminé la première activité
d’ouverture de session nécessaire au démarrage du système.
2) Lorsque la session est ouverte et que le système d’exploitation est pleinement chargé et prêt,
fermer toutes les fenêtres ouvertes, de façon à afficher l’écran standard du bureau ou un écran
équivalent indiquant que le système est prêt.
3) Entre 5 et 15 minutes après le démarrage initial ou l’ouverture de session, faire en sorte que
l’appareil de mesure commence à collecter les valeurs de puissance active à une fréquence
supérieure ou égale à une mesure à la seconde.
observée pendant cette période de 5 minutes.
1
Les appareils de mesure de laboratoire pleinement opérationnels peuvent intégrer des valeurs au fil du
temps et en calculer automatiquement la moyenne. D’autres appareils de mesure obligent l’utilisateur à
relever une série de valeurs fluctuantes toutes les 5 secondes pendant une période de 5 minutes et à
calculer la moyenne à la main.
Page 28 de 30
6.4 Essai en mode Veille
1) Placer l’ordinateur en mode Veille.
2) Réinitialiser l’appareil de mesure (si nécessaire) et commencer à collecter les valeurs de
puissance active à une fréquence supérieure ou égale à une mesure à la seconde.
observée pendant cette période de 5 minutes.
4) Si on met à l’essai le mode Veille à la fois en activant et en désactivant le mécanisme de réveil par
le réseau, réveiller l’ordinateur et modifier le paramètre d’activation de ce mécanisme en mode
Veille par le truchement des paramètres du système d’exploitation ou par d’autres moyens.
Répéter l’essai en mode Veille avec l’autre configuration.
7 MISE À L’ESSAI DE LA CONSOMMATION MAXIMALE POUR LES
POSTES DE TRAVAIL
La consommation électrique maximale des postes de travail est mesurée simultanément par deux tests de
performance standard de l’industrie : Linpack pour éprouver le système central (processeur, mémoire,
etc.) et SPECviewperf® (dernière version disponible pour l’USE) pour éprouver le processeur graphique
du système. Cet essai doit être effectué trois fois sur la même USE et la marge de tolérance pour
l’ensemble des trois mesures doit être de ± 2 p. 100 par rapport à la moyenne des trois valeurs mesurées
de consommation électrique maximale.
On trouvera des renseignements supplémentaires sur ces essais, y compris des fichiers à télécharger
gratuitement, en cliquant sur les adresses URL suivantes :
Linpack
SPECviewperf®
http://www.netlib.org/linpack/
http://www.spec.org/benchmarks.html#gpc
7.1 Préparation de l’USE
1) Connecter un appareil de mesure agréé capable de mesurer la puissance active pour une source
de tension en courant alternatif correspondant à la combinaison de tension et de fréquence
associée à l’essai. L’appareil de mesure devrait être capable d’enregistrer et d’indiquer la
consommation électrique maximale atteinte pendant l’essai ou de déterminer la consommation
électrique maximale grâce à une méthode différente.
2) Brancher l’USE sur la prise de l’appareil de mesure de la comsommation. Aucune barre
d’alimentation ni aucune unité ASI ne devraient être connectées entre l’appareil de mesure et
l’USE.
3) Noter la tension du courant alternatif.
4) *Démarrer l’ordinateur et, si ce n’est pas déjà fait, installer Linpack et SPECviewperf
conformément aux indications des sites Web indiqués ci-dessus.
5) Paramétrer Linpack avec toutes les valeurs par défaut prévues pour une architecture
correspondant à celle de l’USE et sélectionner la plage d’essai « n » appropriée pour maximiser la
quantité de courant prélevée pendant l’essai.
6) Veiller à se conformer à toutes les lignes directrices établies par l’organisation SPEC pour
l’exécution de SPECviewperf.
Page 29 de 30
7.2 Essai en pleine charge
1) Faire en sorte que l’appareil de mesure commence à collecter les valeurs de puissance active à
une fréquence inférieure ou égale à une mesure à la seconde et commencer à prendre des
mesures.
2) Exécuter SPECviewperf et le nombre d’instances simultanées de Linpack nécessaires pour
éprouver pleinement le système.
3) Collecter des valeurs de consommation jusqu’à exécution complète de SPECviewperf et de toutes
les instances. Relever la valeur de consommation électrique maximale atteinte pendant l’essai.
4) Les données suivantes doivent aussi être fournies :
i)
valeur de « n » (plage d’essai) utilisée pour Linpack;
ii) nombre d’exemplaires simultanés de Linpack exécutés pendant l’essai;
iii) version de SPECviewperf exécutée pour l’essai;
iv) indication de toutes les optimisations de compilateur utilisées lors de la compilation de Linpack
et de SPECviewperf; et
v) indication de programmes en binaire précompilé mis à la disposition des utilisateurs finaux
pour télécharger et exécuter SPECviewperf et Linpack. Ils peuvent être distribués par
l’intermédiaire d’un organisme de normalisation centralisé, tel que SPEC, du fabricant de
matériel ou d’un tiers concerné.
Page 30 de 30
