French - Armstrong

CI/SfB
PLAFONDS
(35)
Xy
April 2007
SYSTEMES
[ Ensemble, nos idées prennent forme. ]

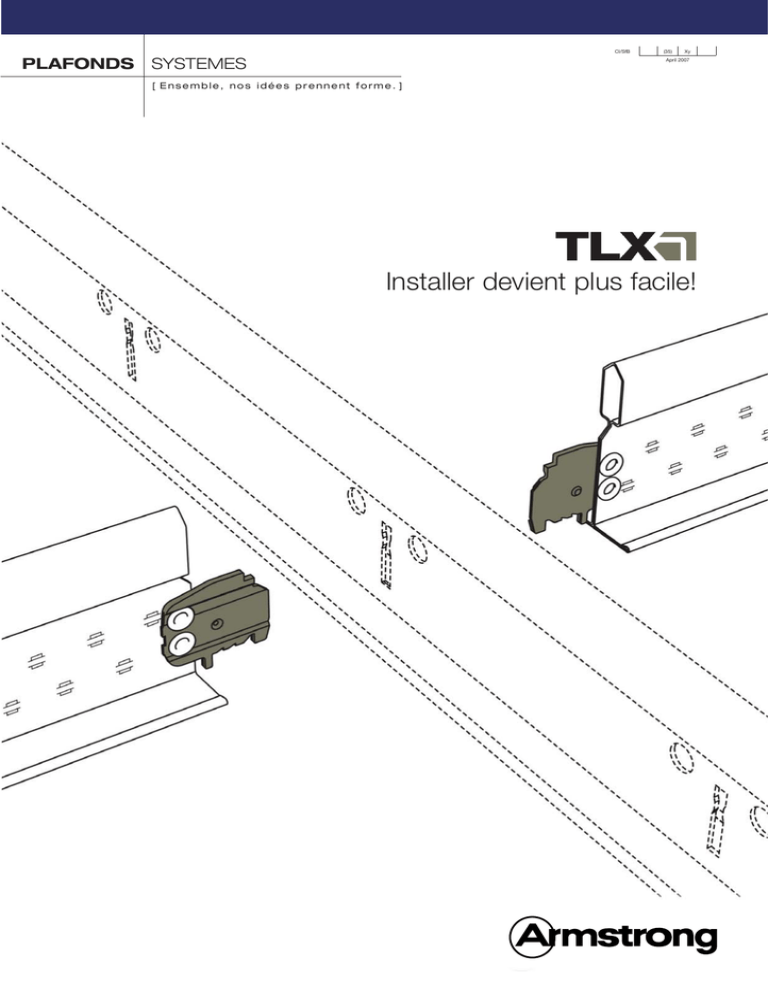

Installer devient plus facile!
TLX - un clip révolutionnaire
Armstrong travaille continuellement à
l’amélioration des performances de ses
produits et de son offre.
Rivetage plus robuste
Armstrong présente aujourd’hui son
innovation la plus remarquable depuis
Peakform : le clip TLX.
Lignes de lumière
• Nouvelle technologie de clip rapporté
• Un clip breveté
• Son matériau composite exclusif et sa forme
originale procurent
Détermine le
bon niveau
Ergo de positionnement pour
la définition du niveau
Crans de sureté, bloquent
l'ossature dans la lumière
- de meilleures performances au feu
- une meilleure connexion
- une meilleure stabilité d’ensemble
Ils témoignent...
“Le nouveau système de suspension Armstrong a passé notre test avec
succès. Le clip rapporté assure une liaison solide et stable. Cette liaison
robuste fait que le système est bien d'équerre et que le montage
s’effectue rapidement. Ce système est une bonne alternative au
système actuel, notamment parce que les entretoises sont faciles à
découper sur mesure. Cette amélioration nous permet de poser plus de
m2 par jour par rapport au système précédent.”
Fivomont
“Le nouveau système est non seulement d’un poids extrêmement léger,
mais aussi d’une grande robustesse et stabilité. La nouvelle liaison à
crochet procure une connexion esthétique, plane et perpendiculaire....”
Brouwer
“Nous avons été frappés de voir comme le nouveau système
Armstrong TLX se montait facilement. Les profils s’encliquetent
simplement et restent bien perpendiculaires, ce qui permet une pose
rapide et bien alignée. Les profils sont légers et pourtant très rigides.
Au final, non seulement le plafond est bien aligné, mais les poseurs ont
aussi moins de poids à soulever.”
Annhil
1
Se verrouille dans la lumière
Clic audible, positionnement fort,
réduit la torsion
Plus pratique, plus robuste,
plus sûr et plus rapide !
TLX révolutionne les entretoises
Système plus robuste
•
Hauteur augmentée de 35 à 38 mm pour une solidité accrue
•
Bulbe Peakform pour une meilleure robustesse
•
Double poinçonnage pour une résistance à la torsion renforcée
•
Ame repliée apportant une meilleure stabilité latérale
Connexion plus pratique et plus sûre
•
Clic audible confirmant le bon positionnement
et l’alignement de l’entretoise
•
Plus facile à connecter aux lumières en forme de sablier
•
Le clip confirme également un bon équerrage
Manutention facilitée
•
Plus facile à couper, accélère donc l’installation, puisque
90% des découpes sur chantier se font sur les entretoises
•
Plus facile à démonter
•
Cartons 50% plus légers à manipuler
•
Les entretoises sont stables sur les cornières de rive
Flexibilité
•
Dimensions spéciales sur demande
•
Entretoises hauteur 30 mm disponibles
•
Design : gamme complète de couleurs, compatible avec les
lisses plates
•
Entièrement compatible avec les profils TL existants
(pas d’obsolescence)
•
Certificats de résistance au feu disponibles
Pour de plus amples informations, veuillez contacter notre service technico-commercial
2
Comment TLX a fait évoluer
la gamme TL
La pose d’ossatures n’a jamais été aussi facile qu’avec TLX.
Armstrong vous propose maintenant une gamme complète de
systèmes de suspension bord à bord pour améliorer et
accélérer l’installation.
La nouvelle gamme d’ossatures bord à bord comprend:
Un nouveau profil porteur
•
Lumières en forme de sablier pour faciliter la connexion
•
Lumières tous les 100 mm donnant une flexibilité de pose
•
Profil de 38 mm de hauteur facilitant la compatibilité avec
les luminaires
•
2 rangées de poinçonnage pour une résistance accrue
•
Ame repliée pour une meilleure stabilité latérale
•
Clip Superlock
•
Connexion simplifiée confirmée par un «clic» audible
•
Démontage latéral simple, sans recul
•
Entièrement compatible avec les profils porteurs Peakform pour
une grande flexibilité de pose
(Le profil porteur TL existant est équipé de Peakform)
Une gamme complète
Entretoises TL de longueur standard
- Hauteur augmentée de 35 à 38mm
- Entièrement compatible avec la gamme TLX
- Entièrement compatible avec les lisses plates Bandraster
- Longueurs : 1800 mm avec lumières tous les 600 mm, 1500 mm
avec lumières tous les 300 mm
- Ame repliée pour une meilleure stabilité latérale
Cornière de rive
- 24 x 24mm
- Profil amélioré
3
Une gamme d’accessoires
étoffée pour réaliser des
installations complètes
Un programme de produits
spéciaux
Sur demande, possibilité de produire des
- Entretoises en longueur spéciale à partir de 50 mm
- Entretoises en hauteur spéciale de 38 mm
- Profils en couleur spéciale de la gamme RAL
- Quantité minimum : 1 carton
Des services sur mesure
- Livraisons directes sur site
- Livraison 48 heures à la demande
- Produit garanti 10 ans
- Marquage CE selon la norme EN 13964
- Certificats de résistance au feu disponibles
Pour de plus amples informations, veuillez contacter notre service technico-commercial.
4
Donnés physiques
Caractéristiques
•
•
•
Peakform profil porteur universel breveté.
La conception du bulbe Peakform augmente la
résistance et la stabilité.
Les entretoises TLX facilitent l’installation, avec les
connexions plus robustes et un meilleur alignement.
Tous les profilés sont poinçonnés pour une plus
grande résistance à la torsion et une
stabilité accrue pendant l’installation.
•
•
•
•
•
•
Matériau – âme repliée en acier galvanisé
Finition de surface – Peinture polyester cuite au four
Famille de produits – Système d’ossature apparente
Interface profil porteur/Entretoise – clip TLX
Nez Profil porteur : connexion bulbe à bulbe, clip Superlock
riveté sur l’âme du profil, poinçonnage simple
Entretoise TLX :
Clip riveté sur l’âme de l’entretoise, double poinçonnage
Classement au feu – Armstrong propose une large gamme de
produits testés en réaction et résistance au feu, merci de
contacter notre service technico-commercial pour recevoir les
PV correspondant à vos besoins.
Charges réparties admissibles
Charge maximum = 10.5 kg/m2
Espacement des points de suspension
1200mm, déflexion L/500 (maximum
4mm) selon la norme EN 13964
2
1200mm
1 BP 31 40 32A or BP 35 40 32
1
2 BP 13 30 31
3 BP 13 20 31
3
1200mm
Schéma de montage (module 1200 x 600mm)
Installation standard sur ossature
apparente 24 mm, Board, Tegular.
6
45
0
5
4
3
2
mi
1
n3
00
Toutes les cotes sont exprimées en millimètres.
Quantités requises par m2 (chutes non comprises)
6
Module
dalle
1200 x 600mm
1,39 pc
600 x 600mm
2,78 pc
Profil porteur
1200mm
1200mm
0,84 lm
600mm
1200mm
1,67 lm
1200mm
1200mm
0,84 lm
600mm
5
5
1
Profils porteurs
tous les
1200mm
Cornières de rive env. 0,70 m.l. /m
2
Profil porteur
1,67 lm
2
Entretoise
1200mm
1,67 lm
1,67 lm
-
3
Entretoise
600mm
-
4 Suspente
0,70 pc
0,84 lm
1,40 pc
0,84 lm
0,70 p c
1,67 lm
1,40 pc
Quantités données à titre indicatif seulement
Profils porteurs
Description
Références
Profil porteur Prelude Peakform 24mm
BP 31 40 32 A
lumières tous les 100mm - 1ère lumière à 50mm
Profil porteur Prelude Peakform 24mm
BP 31 42 32
lumières tous les 100mm - 1ère lumière à 50mm
Profil porteur Prelude 24mm bulbe carré
BP 35 40 32
BP 31 40 32 A*
BP 31 42 32
BP 35 40 32
50
50
100
100
100
Longueur
(mm)
Hauteur
(mm)
Qté/ctn
(pcs)
Qté/ctn
(lm)
3600
43
20
72
21
30
3000
43
20
60
17,5
30
3600
38
20
72
22,5
30
33 x 100
27 x 100
100
100
Poids/ctn Ctns/palette
(kg)
50
50
3600
211
Nouvelles entretoises
Description
Entretoise Prelude 24 TLX Peakform
Entretoise Prelude 24 TLX bulbe carré
Entretoise Prelude 24 TLX Peakform
Entretoise Prelude 24 TLX Peakform
-sans lumière
Références
Longueur
(mm)
Hauteur
(mm)
BP 13 30 3 1
BP 13 20 2 1
BP 13 20 3 1
BP 13 18 31
1200
600
600
900
38
30
38
38
1200
900
600
Qté/ctn
(pcs)
60
60
60
60
Qté/ctn
(lm)
72
36
36
54
Ctns/palette
18,15
8,2
9,08
13,61
300
300
300
Poids/ctn
(kg)
72
144
144
72
300
Entretoises
Description
Références
Entretoise Prelude 24 TL lumières tous les 300mm
Entretoise Prelude 24 TL - sans lumière
Entretoise Prelude 24 TL lumières tous les 300mm
Entretoise Prelude 24 TL - sans lumière
Entretoise Prelude 24 TL - sans lumière
Entretoise Prelude 24 TL - sans lumière
BP 11 36 32 D
BP 11 50 32
BP 11 34 32 D
BP 11 12 32
BP 11 13 32
BP 11 24 32
Longueur
(mm)
1500
1724
1800
150
200
300
Hauteur
(mm)
Qté/ctn
(pcs)
Qté/ctn
(lm)
30
30
30
60
60
60
51,72
45
54
6
12
18
Hauteur Qté/ctn
Qté/ctn
38
38
38
36
36
38
Poids/ctn Ctns/palette
(kg)
16,46
14,5
17,13
5,1
6,8
6
20
20
20
144
Profils de rives
Description
Nouvelle cornière de rive 24 x 24mm
Références
BPT 2400 H
Longueur
Poids/ctn Ctns/palette
(mm)
(mm)
(pcs)
(lm)
(kg)
3050
24
30
91.5
24
48
6
Belgique & Luxembourg
Armstrong Building Products B.V.
Bureaux comerciaux Belgique
Office Building Quadrium
Claudius Prinsenlaan, 126
4818 CP Breda
Pays-Bas
Tel: (+32) 02 223 00 72
Fax: (+32) 076 521 04 07
e-mail: [email protected]
www.armstrong-plafonds.be
Toutes les caractéristiques produits sont soumises à modification sans préavis
Job No. 12552 Produced by The Design Quorum, Tel: 01753 891707 Printed in E.C. on chlorine free paper from sustainable resources. PG2704
Merci de contacter le Service Info Plafonds pour plus d'informations.
