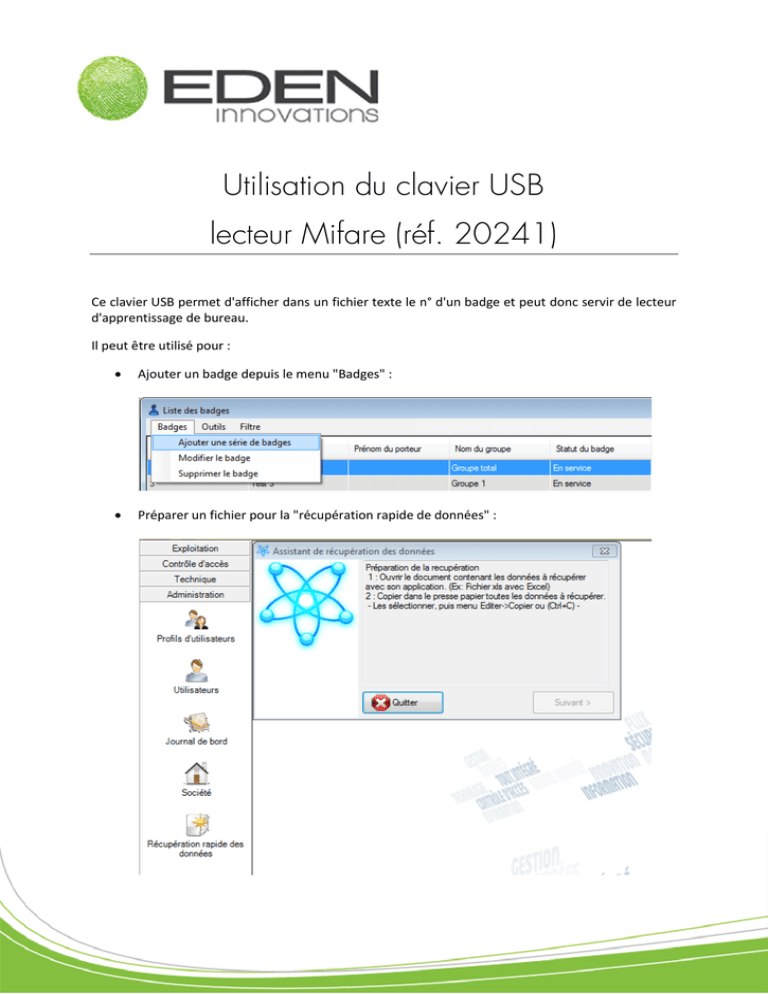

Utilisation du clavier USB lecteur Mifare (réf. 20241)

Utilisation du clavier USB
lecteur Mifare (réf. 20241)
Ce clavier USB permet d'afficher dans un fichier texte le n° d'un badge et peut donc servir de lecteur
d'apprentissage de bureau.
Il peut être utilisé pour :

Ajouter un badge depuis le menu "Badges" :

Préparer un fichier pour la "récupération rapide de données" :
Il ne peut pas être déclaré sur l'installation et ne peut donc pas être utilisé par la fonction
"Apprentissage" du menu "contrôle d'accès" :
Sommaire
1.
Paramétrage des switches pour la longeur du numéro du badge .............................................. 3
2.
Ajout d'un badge ......................................................................................................................... 3
1.
Paramétrage des switches....................................................................................................... 3
2.
Utilisation ................................................................................................................................ 3
3.
4.
Préparation d'un fichier pour la "récupération rapide de données" .......................................... 5
1.
Paramétrage des switches....................................................................................................... 5
2.
Utilisation ................................................................................................................................ 5
Notes ........................................................................................................................................... 7
Droits d’auteur : © Eden Innovations
Aucune partie de cette publication ne peut être reproduite, transmise, transcrite ni traduite sous une
forme quelconque ou par un moyen quelconque sans le consentement du détenteur des droits
d’auteur. La copie non autorisée peut non seulement enfreindre les lois de copyrights mais peut
également réduire la capacité d’Eden Innovations à fournir des informations exactes.
Utilisation du clavier USB lecteur Mifare (réf. 20241) - v. 1.0
p. 3/8
1. Paramétrage des switches pour la longeur du numéro du badge
Longueur du n° du badge
SW 3 SW 4 SW 5
32 bits
OFF
ON
ON
24 bits
ON
OFF
OFF
16 bits
ON
OFF
ON
format personnalisé 1 :
- suppression des 8 premiers chiffres ;
ignoré ignoré ignoré
- sortie en décimal des 8 derniers chiffres
du n° du badge
format personnalisé 2 :
- sortie en décimal 19 chiffres, incluant au
moins 8 zéros d'en-tête, la conversion en ignoré ignoré ignoré
décimal 10 chiffres des 32 derniers bits et
un chiffre de contrôle modulo 10
SW 7
OFF
OFF
OFF
SW 8
OFF
OFF
OFF
OFF
ON
ON
OFF
2. Ajout d'un badge
1. Paramétrage des switches
SW 1
OFF
SW 2
ON
SW 6
OFF
SW 9
OFF
SW 10
ON
suppression des zéros d'en-tête
(ON pour conservation des zéros d'en-tête)
sortie en décimal
(OFF pour une sortie en hexadécimal)
sortie en ordre normal, i.e. octet le plus important en premier
(ON pour un ordre inversé)
les n° s'affichent les uns à la suite des autres sans espace
(si ON, ajout "enter" après le n° du badge)
sortie en ASCII
(OFF pour une sortie scancode)
2. Utilisation
Aller dans le menu "Contrôle d'accès" > "Badges" > "Ajouter une série de badges" :
Passer le badge devant le lecteur USB.
Utilisation du clavier USB lecteur Mifare (réf. 20241) - v. 1.0
Le numéro du badge apparaît dans le champ "premier badge":
Renseigner "1" pour la quantité, le groupe éventuel, la société et cliquer sur "OK" :
Le badge est alors ajouté dans la liste des badges.
p. 4/8
Utilisation du clavier USB lecteur Mifare (réf. 20241) - v. 1.0
3. Préparation d'un fichier pour la "récupération rapide de données"
1. Paramétrage des switches
SW 1
OFF
SW 2
ON
SW 6
OFF
SW 9
ON
SW 10
ON
suppression des zéros d'en-tête
(ON pour conservation des zéros d'en-tête)
sortie en décimal
(OFF pour une sortie en hexadécimal)
sortie en ordre normal, i.e. octet le plus important en premier
(ON pour un ordre inversé)
ajoute "enter" après le n° du badge
(si OFF, les n° s'affichent les uns à la suite des autres sans espace)
sortie en ASCII
(OFF pour une sortie scancode)
2. Utilisation
Ouvrir un tableur et passer les badges devant le lecteur USB.
Les numéros des badges apparaissent dans la première colonne :
Compléter alors les autres champs, "nom", "prénom", "groupe" etc :
p. 5/8
Utilisation du clavier USB lecteur Mifare (réf. 20241) - v. 1.0
p. 6/8
Pour l'utilisation de l'outil "récupération rapide de données", se référer au manuel
SenatorFX.NET.
Utilisation du clavier USB lecteur Mifare (réf. 20241) - v. 1.0
4. Notes
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
