ATTREZZO ADATTABILE PER LA FASATURA

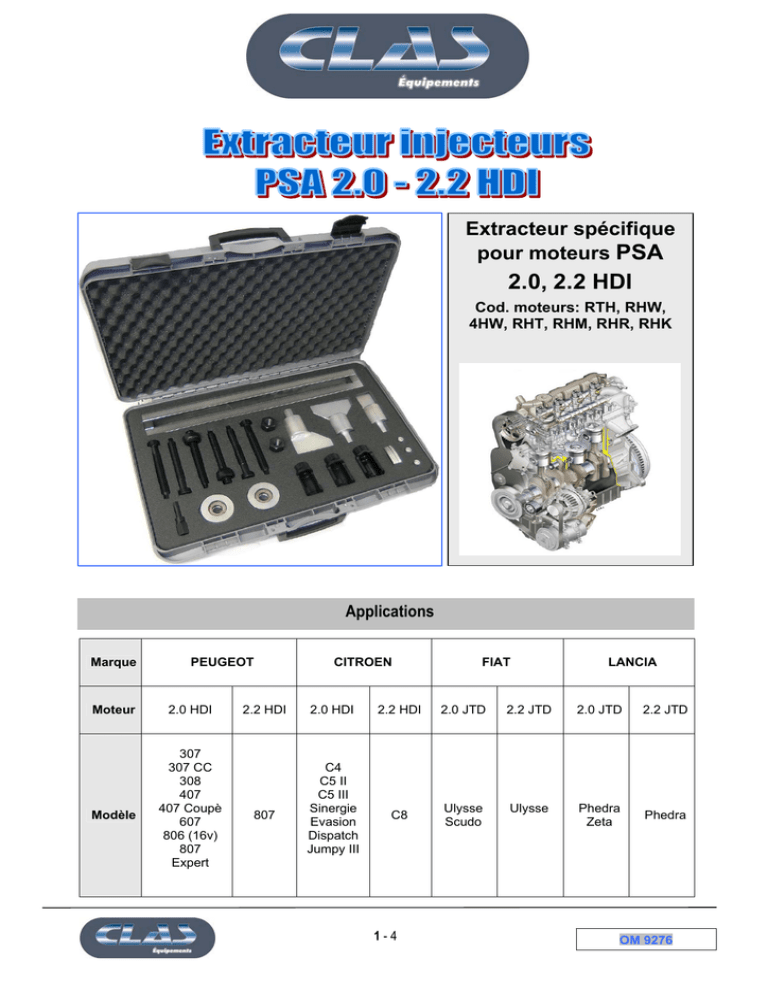

Extracteur spécifique
pour moteurs PSA
2.0, 2.2 HDI
Cod. moteurs: RTH, RHW,
4HW, RHT, RHM, RHR, RHK
Applications
Marque
Moteur
Modèle
PEUGEOT
2.0 HDI
307
307 CC
308
407
407 Coupè
607
806 (16v)
807
Expert
2.2 HDI
807
CITROEN
2.0 HDI
C4
C5 II
C5 III
Sinergie
Evasion
Dispatch
Jumpy III
FIAT
LANCIA
2.2 HDI
2.0 JTD
2.2 JTD
2.0 JTD
2.2 JTD
C8
Ulysse
Scudo
Ulysse
Phedra
Zeta
Phedra
1-4
OM 9276
Composants:
Réf.
Code
Description
1
311070014
Corps traverse pour l’extraction des injecteurs
2
311072007
Pied d’appui asymétrique
3
311072003
Pied d’appui symétrique
4
311072005
Pied d’appui désaxé
5
720021000
Douille CH.25 attache 1//2” enlèvement groupe électrique
6
720022000
Douille CH.27 attache 1//2” enlèvement groupe électrique
7
720019000
Douille CH.29 attache 1//2” enlèvement groupe électrique
8
311070016
Plaque de fixation pied d’appui + vis TCCE 8 x 20 (N°3 pièces)
9
311070015
Rondelle d’appui avec palier
10
311026014
Clé six pans pour enlever le solénoïde injecteurs
11
311072008
Vis M18 x 1.5 – M 25 x1 extraction de l’injecteur Siemens
12
311070017 + 311070018
13
311072009
14
311070006
Vis M18 x 1.5 extraction de l’injecteur + Bague M27 x 1 pour le
blocage de l’injecteur
Vis M18 x 1.5 – M 27 x1 extraction de l’injecteur piézoélectrique
Siemens
Ecrou M18 x 1.5 pour la manutention de la vis M18
2-4
OM 9276
EXTRACTION DES INJECTEURS
1. Enlevez la connexion électrique à l’avant de
3. Vissez, conformément au type d’injecteur, la
l’injecteur en utilisant les douilles en dotation
vis M18x1.5 indiquée (réf.3) à l’intérieur de
(réf.5-6-7) (fig.1);
l’injecteur (fig.3) tout en longueur du filet. Pour
2. Enlevez le solénoïde à l’intérieur de l’injecteur
les injecteurs du type Bosch vissez la bague
en utilisant la clé spécifique en dotation
M27x1 (réf.6) sur l’injecteur, et vérifiez qu’elle
(réf.10) (fig.2);
soit à butée sur la vis (fig.4);
3-4
OM 9276
4. Enlevez le couvercle poussoir de façon à avoir
une paillasse (fig.5);
5. Posez la traverse avec les pieds assemblés
(réf.1, 2, 3, 4); ne serrez pas les écrous de
fixation, de façon à tourner les pieds pour
trouver le bon positionnement. (fig.6);
6. Serrez les écrous en bloquant ainsi la position
des pieds avec les trois plaquettes en dotation
(réf.5) (fig.7);
7. Introduisez sur la vis M18x1.5 la rondelle avec
le palier intérieur (réf.4) et fixez-la avec l’écrou
M18 x1.5 (réf.7) (fig.8);
8. Extrayez l’injecteur en utilisant une clé de 30
sur l’écrou M18 et une clé de 10 sur la vis
M18 (fig.9);
9. Après l’extraction de l’injecteur, enlevez la vis
et la bague et démontez les autres injecteurs
(fig.10) en exécutant la même procédure.
