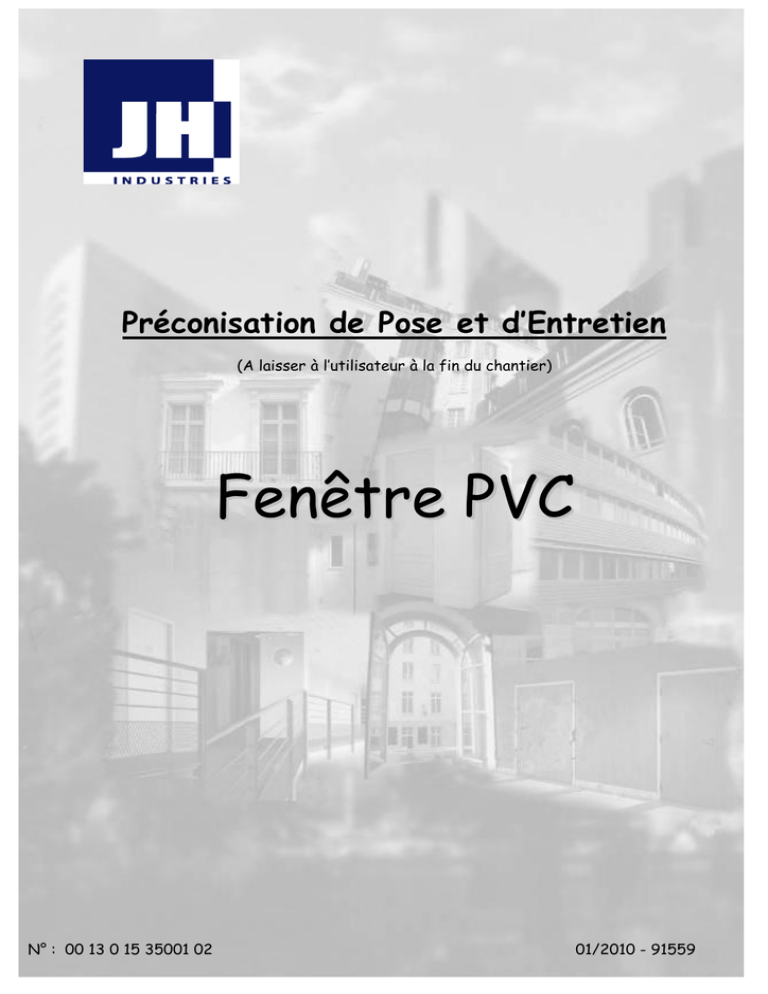

Préconisation de Pose et d’Entretien
(A laisser à l’utilisateur à la fin du chantier)
Fenêtre PVC
N° : 00 13 0 15 35001 02
01/2010 - 91559
Pose des menuiseries PVC
Madame, Monsieur, Cher (e) Client (e),
vous avez choisi nos fenêtres,
et nous vous remercions de votre confiance.
En suivant les conseils indiqués dans
cette brochure, nos produits vous donneront
une entière satisfaction.
SOMMAIRE
- Réception – Stockage……………………………………………………………………………………………… 3
- Préparation et Outillages……………………………………………………………………………………….. 4
- Différents types de pose………………………………………………………………………………………. 5
- Pose des éléments en fourniture…………………………………………………………………………. 6
- Pose en applique avec isolation…………………………………………………………………………….. 7
- Pose en feuillure……………………………………………………………………………………………………… 11
- Pose en tunnel ou entre murs………………………………………………………………………………. 16
- Pose en rénovation…………………………………………………………………………………………………. 17
- Volet roulant………………………………………………………………………………………………………22 à 30
Information pour les cas de pose avec VR Bloc-Baie standard……………. 22
Entretien des volets roulants (accès coffre)………………………………………….. 23
Instruction de pose avec volet roulant Bloc-Baie demi-linteau…………… 24
Branchement d’un volet roulant avec manœuvre motorisée…………………. 26
Montage de l’attache verrou……………………………………………………………………….. 27
Cas de volet à commande individuelle (réglages)…………………………………….. 28
- Réglages des ouvrants traditionnels et oscillo-battants……………………………….. 31
- Changement d’un vitrage……………………………………………………………………………………….. 32
- Entretien………………………………………………………………………………………………………………….. 33
- Garantie……………………………………………………………………………………………………………………. 34
-2-
Réception :
- Vérifier la qualité et la conformité des produits.
- Signaler à réception les avaries de transport et confirmer par
recommandé sous 48 heures au transporteur.
- Vérifier les dimensions des fenêtres et leurs
correspondances avec les cotes tableau du chantier.
LES DIMENSONS TABLEAU MACONNERIE
COUPE VERTICALE A-A
ouverture maçonnerie
A
extérieur
rejingot
appui béton
intérieur
hauteur d'alllège
largeur tableau
hauteur tableau
linteau
A
Stockage : - Stockage vertical (jamais à plat).
- Menuiseries isolées du sol, sur des traverses.
- Produits à l’abri des intempéries.
- Si possible stockage de courte durée.
STOCKAGE
TRANSPORT
NON
Dans un local aéré
PROTECTION DES SEUILS (PVC OU ALU)
Ne pas faire glisser l’ouverture sur le sol !
Protéger les produits des risques de projections pendant les travaux
(Plâtre, ciment, peinture, etc…).
Toute projection doit être immédiatement enlevée à l’eau claire.
-3-
Préparation de la pose :
Outillages nécessaires :
-
Fond de joint.
Joint mousse imprégnée pré-comprimée.
Mètre.
Cutter.
Règle.
Pistolet + joint élastomère 1ère catégorie.
Niveau.
Fil à plomb.
Type de pose
Pose en applique avec isolation :
Fixation par vissage.
- Equerres de fixation adaptées
à la configuration maçonnerie (fournies).
- Chevilles diamètre 8.
- Vis (Vis à penture ou Torx 5*40 ou 5*50).
- Perceuse à béton avec mèche diamètre 8.
- Chevillette, ou presse rapide.
Pose en feuillure :
Fixation par scellement
(non fournies).
-
Patte de scellement.
Masse + burin.
Truelle + auge.
Pose en tunnel ou entre murs :
-
Perceuse à béton avec mèche diamètre 6 et 8.
Coins ou cales de contre plaqué.
Mousse expansive type polyuréthanne.
Mèche à bois diamètre 6.
Chevilles diamètre 8.
-4-
Différents types de pose :
Hauteur tableau
Mise en œuvre dans les constructions neuves
avec isolation intérieure.
Hauteur fabrication
- La pose en applique avec isolation.
Hauteur tableau
Mise en œuvre en cas de remplacement total
d’une ancienne fenêtre, par une nouvelle fenêtre
sans isolation intérieure.
Hauteur fabrication
- La pose en feuillure.
Hauteur tableau
Mise en œuvre dans les constructions neuves
avec ou sans isolation, spécialement dans
les maisons anciennes aux fortes épaisseurs
de maçonnerie, maisons à colombage et avec
ébrasement intérieur.
Hauteur fabrication
- La pose en tunnel ou entre murs.
-5-
Hauteur fabrication
Mise en œuvre dans les constructions
avec pose d’une nouvelle fenêtre
sur le dormant existant de la fenêtre
à remplacer.
Hauteur passage
- La pose en rénovation.
Pose des éléments en fourniture :
Jonctions.
Pour assembler deux ensembles, visser ces deux ensembles en y intégrant
une jonction (livrée en fourniture). Ne pas oublier de réaliser l’étanchéité.
Joint élastomère
1ère catégorie
Démarche à suivre :
-
-
Repérer les éléments à assembler.
Prendre la jonction (livrée en
fourniture).
Disposer un joint élastomère 1ère
catégorie sur la jonction, à l’aide
d’un pistolet, afin de réaliser
l’étanchéité de l’assemblage.
Visser les deux éléments ensemble.
vis
Joint élastomère
1ère catégorie
nb : pour l’assemblage de fixes, enlever
le vitrage d’un fixe pour pouvoir le
visser. Ensuite vitrer le fixe (voir p.31).
vis
Joint élastomère
1ère catégorie
Joint élastomère
1ère catégorie
vis
vis
-6-
Pose de menuiserie en applique avec isolation :
Préparation :
Contrôle de la maçonnerie.
- Si conformité de la pièce d’appui (débord :
le rejingot doit répondre aux normes de mise en œuvre
des menuiseries). Celui ci doit être préalablement
exécuté par le maçon.
- Niveau.
- Equerrage de la baie.
- Les faces intérieures doivent être dressées.
- Vérifier l’aplomb des murs et des tableaux.
L’appui doit être préalablement exécuté par le maçon (DTU 36-1 ou 37-1 ou
Cahier du CSTB 3521).
Le rejingot doit être coulé en même temps que la tablette
et non rapporté après la pose de la menuiserie.
La cote X dépend du type de menuiserie et de
DRESSAGE MACONNERIE
l’épaisseur du doublage choisi.
(Nous demander le plan de réservation).
Un dressage maçonnerie de 3 à 4 mm
peut s’avérer nécessaire si la maçonnerie
présente des irrégularités.
(Conception en parpaing).
dressage maçonnerie
Le dressage assure la réalisation
d’une étanchéité régulière.
rejingot
tablette
x
40
appui
maçonnerie
sol
-7-
A) Pose des équerres de fixation.
- Les fixations doivent être posées au droit des fiches,
800 MAXI
ou des points de verrouillage des ouvrants.
800 MAXI
L’espacement entre deux fixations successives
sur le périmètre de la baie ne doit pas être
supérieur à 0,80 m.
- Positionner les contre plaques, bloquer en faisant
un quart de tour à droite (tournevis plat).
Contre plaque
Tournevis plat
- Poser les pattes de fixation, la patte doit désafleurer
de 5 mm (réservation étanchéité).
Patte de fixation
5
Vue de dessus
La patte doit désafleurer de 5 mm
(réservation étanchéité)
-8-
B) Contrôle et fixation de la menuiserie.
-
Présenter le cadre à « blanc » (sans l’étanchéité).
Centrer la menuiserie dans la baie maçonnerie.
Vérifier les dimensions.
Vérifier le niveau de l’appui maçonnerie
Bloquer le dormant en position (serre-joint ou presse rapide).
Percer au travers des équerres les trous de fixation (si possible dans les
joints de maçonnerie avec une perceuse à béton, foret carbure diam. 8 mm).
- Retirer le cadre. Le poser sur les tréteaux.
- Dépoussiérer soigneusement la maçonnerie et la menuiserie.
-
Oter le film de protection du dormant, face extérieure uniquement.
cheville
foret
10 cm
C) Etanchéité.
- Poser le joint mousse imprégnée pré-comprimée
sur l’appui avec une remontée de 10 cm
dans les angles.
- Poser le fond de joint au pourtour de la baie
mousse imprégnée précomprimée
-9-
Pose de la fenêtre.
-
Positionner le cadre dormant avec soin.
Eviter de faire glisser le dormant latéralement.
Visser sans bloquer (vis type TORX 5*50).
Vérifier les niveaux et l’aplomb
Vérifier l’équerrage par les diagonales
Accrocher les ouvrants, fermer la fenêtre.
Aligner les vantaux si nécessaire, régler les jeux de
fonctionnement
- Bloquer définitivement les vis des pattes de
fixation.
- Réaliser avec soin l’étanchéité extérieure (pistolet
+ joint élastomère 1ère catégorie,
recouper la buse si nécessaire pour obtenir un
cordon régulier et suffisant).
- Lissage du joint extérieur avec le doigt et de l’eau
savonneuse.
Conseil : attendre que le mastic commence à
polymériser.
bon
Etanchéité définitive.
Déposer un cordon de mastic
compatible avec la menuiserie
PVC.
Joint élastomère 1ère catégorie.
Finition.
-
Pose
-
des accessoires :
Poignée.
Grille de ventilation.
Bloqueur de manivelle.
- 10 -
aplomb
X
X'
niveau
+ règle
X = X'
mauvais
Pose de menuiserie PVC en feuillure :
feuillure maçonnerie
- Réception et Stockage.
- Mêmes précautions que pour la pose en applique (voir p.3).
Préparation et contrôle de la maçonnerie :
Contrôle de la maçonnerie .
- Si conformité de la pièce d’appui (débord :
le rejingot doit répondre aux normes mise en œuvre
des menuiseries).
- Le niveau.
- Equerrage de la baie.
- Les faces intérieures doivent être dressées.
- Vérifier l’aplomb des murs et des tableaux.
- Vérifier les dimensions
–
Cotes tableau.
–
Cotes fond de feuillure.
Suivant l’état du gros œuvre trois solutions.
1) Pose traditionnelle (patte à scellement + mortier).
Outils : massette, burin, auge, truelle.
2) Pose avec patte équerre, cheville + vis.
3) Par percement au travers du dormant, après calage,
ou, par des vérins (option, système rénovation).
- 11 -
Préparation de la menuiserie.
80 0 MA X I
1) Pose traditionnelle (en feuillure).
- Les fixations doivent être posées au droit des fiches,
ou des points de verrouillage des ouvrants.
80 0 MA XI
X'
-
X
Présenter le dormant à sa place, tracer sur le gros œuvre.
Faire des réserves au marteau et au burin.
Nettoyage des gravats et de la maçonnerie.
Représenter le dormant dans la baie
X = X'
Joint mousse imprégnée
précomprimée
- Retirer le dormant.
sur l’appui avec une remontée de 10 cm
dans les angles.
- Poser un fond de joint sur toute la périphérie
de la feuillure.
- Repositionner le dormant à sa place, le bloquer
à l’aide de chevillettes ou de coins en bois.
- Accrocher les ouvrants, fermer la fenêtre et
vérifier les niveaux, l’aplomb, l’équerrage, le bon alignement
des ouvrants et les jeux de fonctionnements.
- Sceller votre menuiserie avec un ciment à prise rapide.
- Laisser sécher.
- Réaliser avec soin l’étanchéité extérieure (pistolet + joint élastomère 1ère
catégorie, recouper la buse si nécessaire pour obtenir un cordon régulier et
suffisant).
- Lissage du joint extérieur avec le doigt et de l’eau savonneuse.
Conseil : attendre que le mastic commence à polymériser.
- 12 -
2) Pose en feuillure avec patte équerre.
- Au niveau des fiches.
- Sur la pièce d’appui et la traverse haute.
Positionner l’équerre.
- Fixer l’équerre en fonction de la maçonnerie.
- Présenter le cadre, tracer la position des pattes,
effectuer les réservations (marteau et burin)
Contrôle et fixation de la menuiserie.
- Présenter le cadre à « blanc » (sans l’étanchéité).
- Centrer la menuiserie dans la baie.
- Vérifier les dimensions.
- Vérifier le niveau de l’appui
- Bloquer le dormant en position (serre joint ou chevillette).
- Percer au travers des équerres les trous de fixation
(perceuse à béton, foret carbure diam. 8 mm).
- Retirer le cadre et le poser sur les tréteaux.
- Dépoussiérer soigneusement la maçonnerie
et la menuiserie.
cheville
foret
- 13 -
Etanchéité.
10 cm
sur l’appui avec une remontée de 10 cm dans les angles.
- Pose du fond de joint au pourtour de la baie.
Pose de la fenêtre.
-
-
Positionner le cadre dormant avec soin.
mousse imprégnée
précomprimée
Eviter de faire glisser le dormant latéralement.
Vérifier les niveaux et l’aplomb
Vérifier l’équerrage et les diagonales
bon
Visser sans bloquer (vis type TORX 5*50).
Accrocher les ouvrants, fermer la fenêtre.
Aligner les vantaux si nécessaire et régler les jeux de
fonctionnement
Bloquer définitivement les vis des pattes de fixation.
Reboucher au ciment à prise rapide, les réservations
des pattes
Réaliser avec soin l’étanchéité extérieure (pistolet +
joint élastomère 1ère catégorie, recouper la buse si
nécessaire pour obtenir un cordon régulier et
suffisant)
Lissage du joint extérieur avec le doigt et de
l’eau savonneuse.
Conseil : attendre que le mastic commence à
polymériser.
Finition.
- Pose des accessoires :
- Poignée.
- Grille de ventilation.
- Bloqueur de manivelle.
Etanchéité définitive.
Déposer un cordon de mastic
compatible avec la menuiserie
PVC.
Joint élastomère 1ère catégorie.
- 14 -
mauvais
3) Pose par percement au travers du dormant,
après calage, ou réglage des vérins (option).
- Bien vérifier l’état de la maçonnerie.
- Vérifier niveau et aplomb.
- Percer le dormant au niveau des paumelles, diamètre 6 mm,
(un peu au-dessus ou un peu en-dessous).
Ou pose de vérins type rénovation (option).
- Présenter le dormant dans la baie, le bloquer dans
sa position à l’aide de coins ou de cales de contre plaqué.
- Percer avec une mèche à béton diam. 6 mm au travers
du cadre.
- Sortir le cadre de la baie. Repercer la maçonnerie avec
une mèche à béton diam. 8 mm. Introduire les chevilles.
- Dépoussiérer la maçonnerie et la menuiserie.
sur la pièce d’appui avec une remontée de 10 cm dans
les angles.
- Remettre le cadre en place, le régler, le visser.
- Remettre les ouvrants. Contrôler les niveaux, le bon
alignement des vantaux, faire les réglages nécessaires.
Etanchéité.
- Pose du fond de joint au pourtour de la fenêtre *.
- Pose d’un cordon de joint élastomère 1ère catégorie
(pistolet + joint élastomère 1ère catégorie,
recouper la buse si nécessaire pour obtenir
un cordon régulier et suffisant).
*En remplacement du fond de joint,
si le jeu est trop important entre le gros œuvre
et la menuiserie, le garnir à l’aide d’une mousse
expansive type polyuréthanne.
- 15 -
Attention :
Ne pas mettre trop de
mousse car en séchant
son volume est multiplié
par trois et risque de
déformer le dormant.
Séchage environ 2 heures.
Couper le surplus avec
un cutter.
Pose en tunnel ou entre murs :
On préférera si possible une pose avec ancrage
du type, perçage, cheville, vis.
Plus rapide et plus propre.
- Bien vérifier l’état de la maçonnerie.
- Vérifier niveau et aplomb.
- Tracer si possible la position précise
de la menuiserie.
- Enlever les ouvrants, les stocker pour
ne pas gêner les opérations de pose.
- Percer le dormant au niveau des paumelles
(un peu au-dessus ou un peu en-dessous,
perçage diamètre 6 mm).
- Présenter le dormant dans la baie, le bloquer
dans sa position à l’aide de coins ou de cales
de contre plaqué.
- Percer avec une mèche à béton diam. 6 mm
au travers du cadre.
bon
mauvais
- Sortir le cadre de la baie. Repercer la maçonnerie avec
une mèche à béton diam. 8 mm. Introduire les chevilles.
Dépoussiérer la maçonnerie et la menuiserie.
sur la pièce d’appui avec une remontée de 10 cm dans les angles.
- Remettre le cadre en place, le régler, le visser.
- Remettre les ouvrants. Contrôler les niveaux,
le bon alignement des vantaux, faire les réglages
nécessaires.
Etanchéité.
- Pose du fond de joint au pourtour de la fenêtre *.
- Pose d’un cordon de joint élastomère 1ère catégorie
(pistolet + joint élastomère 1ère catégorie,
recouper la buse si nécessaire pour obtenir
un cordon régulier et suffisant).
*En remplacement du fond de joint,
si le jeu est trop important entre le gros œuvre
et la menuiserie, le garnir à l’aide d’une mousse
expansive type polyuréthanne.
- 16 -
Attention :
Ne pas mettre trop de
mousse car en séchant
son volume est multiplié
par trois et risque de
déformer le dormant.
Séchage environ 2 heures.
Couper le surplus avec
un cutter.
Pose en rénovation :
Outillages nécessaires :
- Marteau.
- Burin.
- Tournevis.
- Niveau.
- Fil à plomb.
- Visseuse.
- Scie égoïne.
- Scie à métaux, lime.
- Mètre, crayon.
- Cutter.
- Pistolet + mastic.
- Fond de joint.
- Joint mousse imprégnée
Pré-comprimée.
- Escabeau.
- Serre joint.
- 17 -
Préparation.
- Mettre des protections au sol.
- Enlever les anciens ouvrants.
- Démonter les paumelles
et autres quincailleries.
- Si l’appui bois dépasse à l’intérieur,
le recouper au niveau du cadre.
- S’assurer de la bonne fixation
du dormant existant.
- Oter toute partie non saine du
dormant, nettoyer, appliquer un
produit de traitement.
- Faire l’étanchéité entre le dormant
existant et le gros œuvre.
- Obturer les trous de drainage.
Cales ponctuelles
Etanchéité
Tasseaux de remplissage
Obturation des trous
de drainage
- Combler les feuillures avec des tasseaux
de bois traités.
- Vérifier le niveau de la pièce d’appui
et corriger si nécessaire (calages).
- 18 -
Préparation de l’ouverture.
- Poser la poignée.
- Retirer les ouvrants de votre menuiserie
(ne pas enlever les cales de jeux).
A
A
Réglage vérin : clé 6 pans 6 mm.
Monter le châssis dans le cadre bois et égaliser
les jeux latéraux avec le réglage du vérin ou de cales.
ATTENTION :
Un serrage trop excessif des vérins,
risque de cintrer le montant
(vérification avec une règle).
- Positionner le cadre rénovation dans la baie.
- Centrer le cadre sur l’ancien bâti.
- Régler les vérins (sans les forcer) de façon à
caler provisoirement le cadre dormant.
- Vérifier les niveaux, l’aplomb et les diagonales.
- Visser définitivement votre menuiserie au
travers des vérins.
- Accrocher les ouvrants.
- Aligner les ouvrants si nécessaire, vérifier les
jeux de fonctionnement
Etanchéité.
- Poser un fond de joint sec en mousse
(étanchéité à l’air).
- Un joint élastomère 1ère catégorie au
pourtour assurera l’étanchéité.
- Il est conseillé d’appliquer un joint silicone
entre l’aile de recouvrement intérieur et
l’ancien bâti.
- 19 -
Pose des habillages extérieurs.
(Fournitures en option)
- Commencer impérativement par l’habillage
de l’appui.
- Ajuster à l’aide d’une scie à métaux
(finir à la lime).
- Coller la bavette, colle en fond de rainure
(à l’aide de la pompe à joint).
Calage ponctuel
- Habillages verticaux (gauche et droit).
Les recouper, délignage.
Clipper (marteau + cale de bois ou maillet)
- Habillage horizontal (haut).
Les recouper, délignage.
Clipper.
Habillages
extérieurs
Bavette
PVC
Finition.
- Réaliser un joint de finition sur la périphérie
entre les habillages et le gros œuvre.
- Enlever les cales de jeux.
- Vérifier le bon fonctionnement des mécanismes.
Entretien.
- Après séchage des joints, nettoyage éventuel
à l’eau savonneuse.
- 20 -
Complément d’information :
Deux types de dormant.
Montants et traverses hautes
3008 (aile de 27 mm)
Base : vérin
Base : fixation frontale
Vérins de pose : Contrôler la mise en place des vérins
Fixation frontale : Déclipper soigneusement, en commençant au centre avec une
lame de couteau, le cache du dormant 3009. Ne pas déclipper les angles.
Châssis fixe.
Dans le cas d’un fixe en faux ouvrant,
il est possible d’accéder aux vérins en
décondamnant le faux ouvrant, maintenu
par des vis du côté meneau.
Fixation traverse basse.
Positionnement des points de fixations
de la traverse basse (en dehors des zones hachurées).
200
200
DORMANT PVC
200
Traverses basses
400 maxi
200
400 maxi
400 maxi
Fond de joint
Pour les parties fixes et la traverse basse,
réaliser un perçage de 12 mm, pour le cache vis.
perçage O 12
Cette étape peut être effectuée ultérieurement,
le dormant PVC posé.
- 21 -
Volet roulant :
- Informations pour les cas de pose avec volet roulant Bloc-Baie standard
La pose d’un ensemble fenêtre coffre volet roulant ne comporte pas
de difficultés particulières par rapport à une autre fenêtre.
IMPORTANT : apporter un grand soin au niveau du vissage, du collage et
de l’étanchéité au raccord, face extérieure coffre gros œuvre.
Vissage
Le joint élastomère
ère
1 catégorie et le fond de
joint ne doivent pas
déformer la face du
caisson.
Les joints pré-comprimés
sont interdits.
Retourner côté extérieur
les butées d’arrêt du tablier
volet roulant.
En cas de manœuvre électrique voir notice de branchement.
- 22 -
- Ouverture de la trappe du coffre volet roulant.
VUE DE FACE
Trappe de visite
Reclippage de la joue
(sur le côté)
Joue PVC clipée
1
1
2
2
3
2
Le ciseau à bois utilisé
doit avoir une largeur
minimale de 30 mm
Utiliser une largeur de cale
appropriée pour une ouverture aisée.
Commencer à une
extrémité
DT 105
DT 125
DT 145
DT 165
80
60
40
20
Nota : la trappe de visite doit toujours être accessible.
- 23 -
4
- Instructions de pose avec volet roulant Bloc-Baie Demi-Linteau
Disposer une mousse pré-comprimée en
appui et un fond de joint sur le reste de la
périphérie de la baie
Fixation par vis
Mettre en place le bloc-baie, le fixer sur
les cotés et en appui à l’aide des pattes
fournies. Visser la planche PVC au grosœuvre. Faire une étanchéité avec un mastic
silicone compatible.
Dans le cas de manœuvre par tringle,
disposer un tube pour marquer
l’emplacement du bloc-guide ou utiliser
l’étiquette apposée sur le dormant pour le
percement de la tringle lorsque le doublage
est terminé
- 24 -
Réaliser le doublage
(isolation + parement intérieur)
Dans le cas de manœuvre par tringle,
percer si nécessaire le trou de passage de
la tige du bloc-guide en utilisant l’étiquette
collée sur le dormant, puis fixer le blocguide et la tringle sur le parement
intérieur.
Mettre en place la sous-face PVC livrée
avec la réservation demi-linteau.
- 25 -
- Branchement d’un volet roulant avec manœuvre motorisée.
Moteur filaire (4 fils)
Phase
Neutre
Terre
SECTEUR
230V - 50HZ
jaune
vert
Alimentation
au niveau
de l'opérateur
4 fils x 0,75 mm²
4 fils x 0,75 mm²
bleu
3 fils x
1,5 mm²
noir
jaune / vert
marron
marron
bleu
rouge
marron
noir
rouge
marron
bleu
jaune / vert
3 fils x 0,75 mm²
rouge
3 fils x 1,5 mm²
noir
rouge
Alimentation
au niveau
de l'inverseur
SECTEUR
230V - 50HZ
Phase
Neutre
Terre
Changement du sens de rotation d’un moteur filaire.
Inverser le fil noir et le fil marron au niveau de l’inverseur.
Le sens de rotation du moteur est inversé.
Phase (rouge)
Neutre (bleu)
Terre (vert/jaune)
SECTEUR
230V - 50HZ
marron
3 fils x
1,5 mm²
rouge
3 fils x 0,75 mm²
Moteur Radio (3 fils)
bleu
jaune / vert
- 26 -
noir
- Montage de l’attache verrou sur le tube.
1) Prémonter l’attache fil sur le premier maillon de l’attache verrou comme
ci-dessous :
le fil se clip légèrement (ceci pour les modèles attache fil non montée)
Voir détail
1 : insérer attache
fil
2 : basculer attache fil
2) Engager l’attache verrou sur la première lame du tablier.
3) Plaquer l’ensemble sur le tube pour engager l’attache fil dans les lumières. (les
extrémité du fil pénètrent dans le tube)
Engager l’attache fil
dans les lumières.
4) Faire glisser l’ensemble sur le tube (sens opposé à la languette) : les
extrémités de l’attache fil glissent à l’intérieur du tube : l’attache verrou est
montée.
La languette du premier maillon vient se loger dans la lumière du tube pour
verrouiller l’ensemble en position d’utilisation.
Languette
Appuyer sur l’attache et verrouiller
l’ensemble en poussant vers la droite.
- 27 -
- Installation d’un volet monobloc équipé d’un moteur Radio avec une
commande individuelle attribuée.
Ce
-
volet est réglé en usine :
sens montée/descente réglé en usine
réglage des fins de course haute et basse en mode automatique
point de commande individuel programmé
(repère sur volet et point de commande)
point de commande général non réglé
INFO : le point de commande individuel étant programmé,
il n’est pas nécessaire de débrancher le volet après manipulation.
1 . Mettre le volet sous tension
2 . Repérer la commande du volet dans le colis d’accessoires
1
Centralis
2
Telis 1
3
Telis 4
4
Horloge Chronis
3 . Tester le volet
4 . Programmation de la commande générale ou ajout d’un point de commande
Prendre la commande individuelle déjà programmée.
Appuyer sur le bouton programmation > 3sec.
Centralis
Telis
Chronis
Dès le mouvement du volet roulant : relâcher le touche.
- 28 -
Bref mouvement
Prendre la commande générale ou à ajouter.
Appuyer brièvement dur le bouton programmation.
Centralis
Telis
Chronis
Bref mouvement
émetteur ajouté
Nota : pour la commande générale, répéter cette opération pour chacun des
volets
5. Suppression d’un point de commande
Prendre la commande individuelle,
appuyer sur le bouton programmation > 3s.
Centralis
Telis
Chronis
Bref mouvement
Prendre la commande à supprimer
Appuyer brièvement sur le bouton programmation
Centralis
Telis
Chronis
Dès le mouvement du volet roulant : relâcher la touche.
- 29 -
Bref mouvement
émetteur supprimé
6 . Position favorite : par exemple position « lames ajourées » :
Utilisation
Position favorite
pré programmée
Modification
Se positionner
à la hauteur souhaitée
Bref mouvement – OK
Nouvelle position programmée
Effacement
Bref mouvement – OK
Position effacée
- 30 -
Quelques réglages :
Menuiserie Oscillo - battante.
Réglage du châssis par clé Torx.
Ferrure pour oscillo – battant UNIJET.
Réglage de la compression au niveau du
compas.
Réglage de la compression au niveau des
points de verrouillage.
Réglage de l’affaissement du vantail en
bout de compas.
Si votre menuiserie frotte en partie basse.
Visser les fiches sur le vantail
ouvrant. Progresser par palier.
2 tours sur la fiche du haut.
1 tour sur la fiche du milieu.
0 tour sur la fiche du bas.
X2
X1
X0
- 31 -
Réglage en hauteur sur la douille
de support d’angle.
Réglage latéral sur le support d’angle.
Procédure de changement de vitrage.
1) Poser l’ouvrant sur tréteaux.
Face parcloses dessus.
2) Déclipper la parclose la plus longue en
l’attaquant au milieu de sa longueur
avec un ciseau à bois le plus large
possible (afin d’éviter de marquer sur
le PVC).
*conseil : commencer du côté le moins
visible (ex : côté fiches).
1
2
3
4
3) Oter les autres parcloses dans l’ordre
suivant : 2, 3, 4.
4) Dégager le vitrage cassé (gants).
S’assurer du bon nettoyage de la
feuillure à verre (éclats…).
5) Insérer le nouveau vitrage dans le
cadre.
6) Remettre les parcloses dans l’ordre
inverse du démontage. Terminer par la
parclose la plus longue en engageant les
extrémités en premier et en terminant
de la clipper au centre.
- 32 -
Entretien.
Nettoyage :
A la fin du chantier :
- Retirer les bandes adhésives de protection dès la fin du chantier.
- Oter les cales de jeux : seulement à la fin du chantier.
Au cours de la vie de la menuiserie :
- Nettoyage courant (tous les mois) : à l’aide d’une éponge douce et
humide, éventuellement imbibée d’un détergent ménager non abrasif.
- Taches persistantes : produits spécifiques disponibles dans le
commerce, sans danger pour la surface PVC.
- Eraflures ou rayures profondes : raclage fin (lame de rasoir)
suivi d’un polissage (peau de mouton sur perceuse).
- Lubrifier les articulations, crémones et barillets au moins 1 fois/an.
- Joints : les enduire de talc chaque année afin qu’ils conservent leur
souplesse. Ils ne peuvent toutefois pas entrer en contact avec des
détergents concentrés ou des produits réalisés sur cette base.
- Nettoyer les gorges de récupération et les trous d’évacuation
tous les ans.
Précisions importantes :
Ne jamais utiliser de produit abrasif, liquide agressif, solvant à l’acétone ou
solvant aromatique (benzine, acétone, essence de térébenthine, pétrole…).
Ne pas nettoyer les fenêtre avec un chiffon sec, pour ne pas rayer la surface.
Ne jamais peindre les profilés en PVC.
Nota : tout store intérieur doit être posé au minimum à 30 mm du vitrage.
- 33 -
Garantie :
Tout défaut apparent sur une menuiserie doit être déclaré dans :
- les trois jours qui suivent la livraison
- le mois qui suit la livraison pour les défauts peu flagrants
et dans tous les cas avant la pose.
La garantie est limitée au remplacement des pièces défectueuses, à l’exclusion
de tout autre préjudice.
La garantie se rapportant aux parties remises en état expire en même temps que
la garantie initiale.
Les désordres de réglage, de fonctionnement, de mauvaise pose doivent être
remis en état par l’entreprise chargée de la mise en œuvre.
Exclusions :
Les menuiseries ne sont pas posées dans les règles de l’art (DTU 36.1, 37-1,
Cahier du CSTB 3521).
Non respect des prescriptions de stockage, de montage, d’entretien du
fabricant.
Phénomènes imprévisibles ou naturels et notamment les émeutes, guerres,
inondations, ouragans, dégagement de chaleur, irradiation, explosions…
Mauvais choix du produit en fonction de son utilisation.
Désordres survenant par des intempéries supérieures au niveau de performance
de nos produits (vent, pluie).
Utilisation anormale des menuiseries.
Mauvais entretien.
- 34 -

Notice de pose Menuiserie PVC

Transcription

Documents pareils

pvc gloves gants en pvc

La lettre d`information

CANULE DE GUEDEL "MAYO" N°0

Clins - Bardages

télécharger et imprimer la liste des produits utilisés

BRICOLAGE-DECORATION

LADIES COTTON GARDENING GLOVES GANTS DE JARDINAGE

Imprimer - Nortene

fiche technique gym ball
