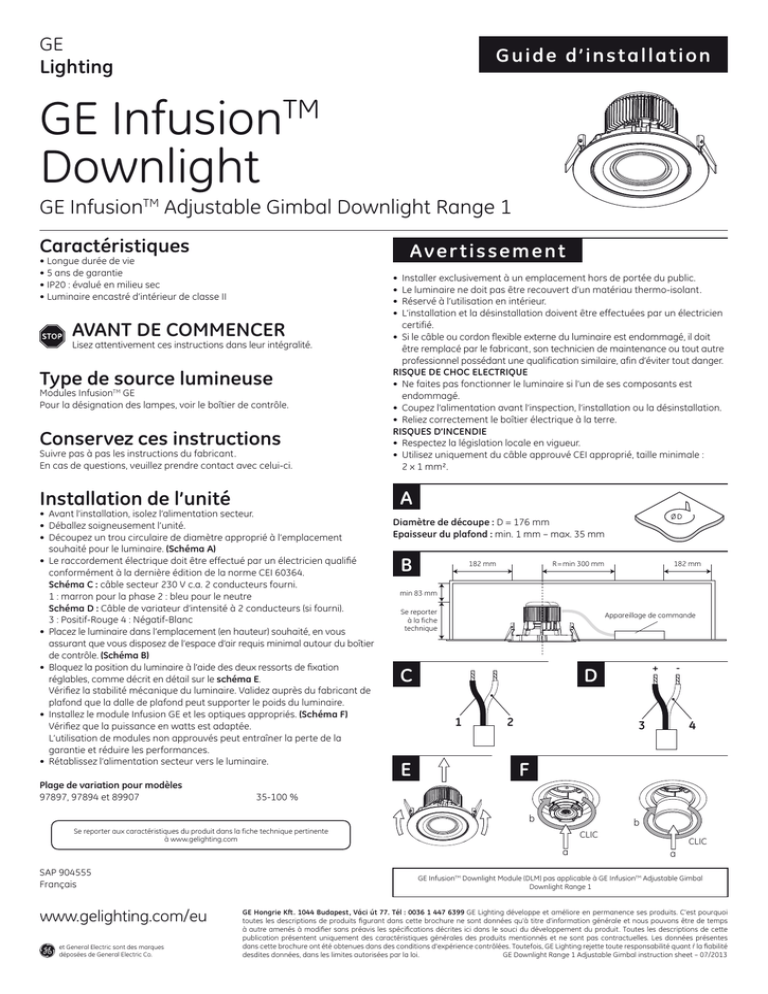

GE InfusionTM Downlight

GE
Lighting
Gui de d’ i n stal l a t i o n
GE InfusionTM
Downlight
GE InfusionTM Adjustable Gimbal Downlight Range 1
Caractéristiques
Ave r ti sse m e n t
• Longue durée de vie
• 5 ans de garantie
• IP20 : évalué en milieu sec
• Luminaire encastré d’intérieur de classe II
AVANT DE COMMENCER
Lisez attentivement ces instructions dans leur intégralité.
Type de source lumineuse
Modules InfusionTM GE
Pour la désignation des lampes, voir le boîtier de contrôle.
Conservez ces instructions
Suivre pas à pas les instructions du fabricant.
En cas de questions, veuillez prendre contact avec celui-ci.
Installation de l’unité
• Avant l’installation, isolez l’alimentation secteur.
• Déballez soigneusement l’unité.
• Découpez un trou circulaire de diamètre approprié à l’emplacement
souhaité pour le luminaire. (Schéma A)
• Le raccordement électrique doit être effectué par un électricien qualifié
conformément à la dernière édition de la norme CEI 60364.
Schéma C : câble secteur 230 V c.a. 2 conducteurs fourni.
1 : marron pour la phase 2 : bleu pour le neutre
Schéma D : Câble de variateur d’intensité à 2 conducteurs (si fourni).
3 : Positif-Rouge 4 : Négatif-Blanc
• Placez le luminaire dans l’emplacement (en hauteur) souhaité, en vous
assurant que vous disposez de l’espace d’air requis minimal autour du boîtier
de contrôle. (Schéma B)
• Bloquez la position du luminaire à l’aide des deux ressorts de fixation
réglables, comme décrit en détail sur le schéma E.
Vérifiez la stabilité mécanique du luminaire. Validez auprès du fabricant de
plafond que la dalle de plafond peut supporter le poids du luminaire.
• Installez le module Infusion GE et les optiques appropriés. (Schéma F)
Vérifiez que la puissance en watts est adaptée.
L’utilisation de modules non approuvés peut entraîner la perte de la
garantie et réduire les performances.
• Rétablissez l’alimentation secteur vers le luminaire.
Plage de variation pour modèles
97897, 97894 et 89907
• Installer exclusivement à un emplacement hors de portée du public.
• Le luminaire ne doit pas être recouvert d’un matériau thermo-isolant.
• Réservé à l’utilisation en intérieur.
• L’installation et la désinstallation doivent être effectuées par un électricien
certifié.
• Si le câble ou cordon flexible externe du luminaire est endommagé, il doit
être remplacé par le fabricant, son technicien de maintenance ou tout autre
professionnel possédant une qualification similaire, afin d’éviter tout danger.
RISQUE DE CHOC ELECTRIQUE
• Ne faites pas fonctionner le luminaire si l’un de ses composants est
endommagé.
• Coupez l’alimentation avant l’inspection, l’installation ou la désinstallation.
• Reliez correctement le boîtier électrique à la terre.
RISQUES D’INCENDIE
• Respectez la législation locale en vigueur.
• Utilisez uniquement du câble approuvé CEI approprié, taille minimale :
2 x 1 mm².
A
Diamètre de découpe : D = 176 mm
Epaisseur du plafond : min. 1 mm – max. 35 mm
B
R = min 300 mm
182 mm
min 83 mm
Se reporter
à la fiche
technique
Appareillage de commande
+
C
1
E
-
2
4
F
35-100 %
b
CLIC
a
et General Electric sont des marques
déposées de General Electric Co.
-
3
b
www.gelighting.com/eu
+
D
Se reporter aux caractéristiques du produit dans la fiche technique pertinente
à www.gelighting.com
SAP 904555
Français
182 mm
CLIC
a
GE InfusionTM Downlight Module (DLM) pas applicable à GE InfusionTM Adjustable Gimbal
Downlight Range 1
