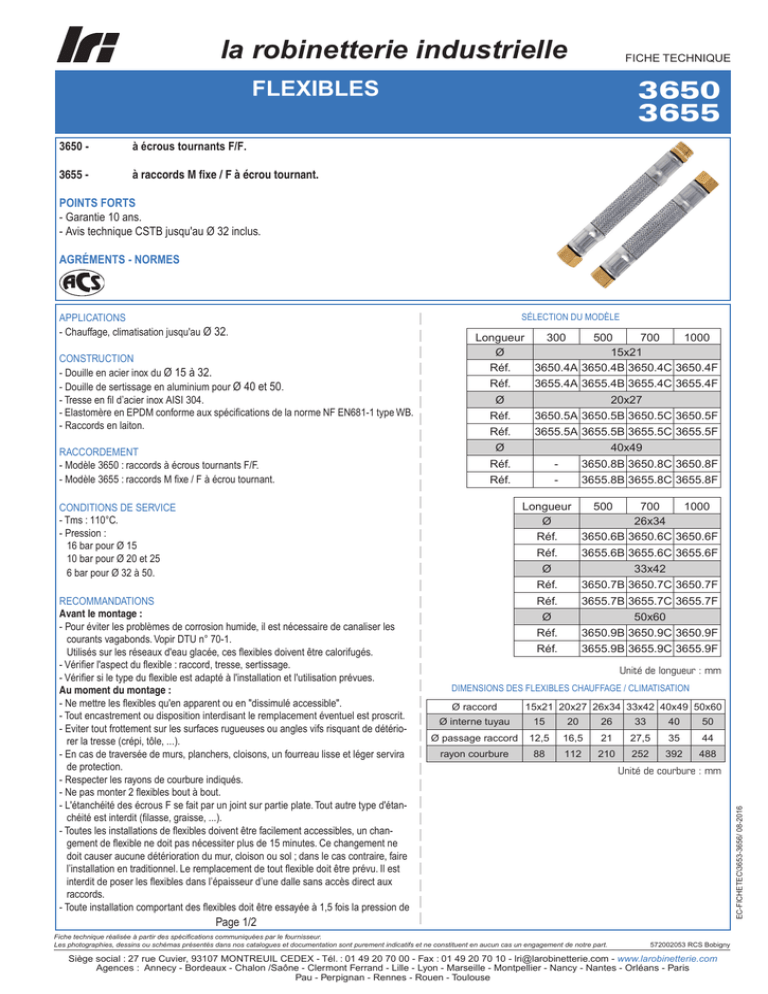

FICHE TECHNIQUE
3650
3655
FLEXIBLES
3650 - à écrous tournants F/F.
3655 - à raccords M fixe / F à écrou tournant.
POINTS FORTS
- Garantie 10 ans.
- Avis technique CSTB jusqu'au Ø 32 inclus.
AGRÉMENTS - NORMES
APPLICATIONS
- Chauffage, climatisation jusqu'au Ø 32.
CONSTRUCTION
- Douille en acier inox du Ø 15 à 32.
- Douille de sertissage en aluminium pour Ø 40 et 50.
- Tresse en fil d’acier inox AISI 304.
- Elastomère en EPDM conforme aux spécifications de la norme NF EN681-1 type WB.
- Raccords en laiton.
RACCORDEMENT
- Modèle 3650 : raccords à écrous tournants F/F.
- Modèle 3655 : raccords M fixe / F à écrou tournant.
SÉLECTION DU MODÈLE
Longueur
300
500
700
1000
Ø
15x21
Réf.
3650.4A 3650.4B 3650.4C 3650.4F
Réf.
3655.4A 3655.4B 3655.4C 3655.4F
Ø
20x27
Réf.
3650.5A 3650.5B 3650.5C 3650.5F
Réf.
3655.5A 3655.5B 3655.5C 3655.5F
Ø
40x49
Réf.
-
3650.8B 3650.8C 3650.8F
Réf.
-
3655.8B 3655.8C 3655.8F
Longueur
500
700
1000
Ø
26x34
Réf.
3650.6B 3650.6C 3650.6F
CONDITIONS DE SERVICE
- Tms : 110°C.
- Pression :
16 bar pour Ø 15
10 bar pour Ø 20 et 25
6 bar pour Ø 32 à 50.
Réf.
Ø
33x42
Réf.
3650.7B 3650.7C 3650.7F
Réf.
3655.7B 3655.7C 3655.7F
Ø
50x60
Réf.
3650.9B 3650.9C 3650.9F
Réf.
3655.9B 3655.9C 3655.9F
Unité de longueur : mm
DIMENSIONS DES FLEXIBLES CHAUFFAGE / CLIMATISATION
Ø raccord
15x21 20x27 26x34 33x42 40x49 50x60
Ø interne tuyau
15
20
26
33
40
50
Ø passage raccord
12,5
16,5
21
27,5
35
44
rayon courbure
88
112
210
252
392
488
Unité de courbure : mm
EC-FICHETEC\3653-3656/ 08-2016
RECOMMANDATIONS
Avant le montage :
- Pour éviter les problèmes de corrosion humide, il est nécessaire de canaliser les
courants vagabonds. Vopir DTU n° 70-1.
Utilisés sur les réseaux d'eau glacée, ces flexibles doivent être calorifugés.
- Vérifier l'aspect du flexible : raccord, tresse, sertissage.
- Vérifier si le type du flexible est adapté à l'installation et l'utilisation prévues.
Au moment du montage :
- Ne mettre les flexibles qu'en apparent ou en "dissimulé accessible".
- Tout encastrement ou disposition interdisant le remplacement éventuel est proscrit.
- Eviter tout frottement sur les surfaces rugueuses ou angles vifs risquant de détériorer la tresse (crépi, tôle, ...).
- En cas de traversée de murs, planchers, cloisons, un fourreau lisse et léger servira
de protection.
- Respecter les rayons de courbure indiqués.
- Ne pas monter 2 flexibles bout à bout.
- L'étanchéité des écrous F se fait par un joint sur partie plate. Tout autre type d'étanchéité est interdit (filasse, graisse, ...).
- Toutes les installations de flexibles doivent être facilement accessibles, un changement de flexible ne doit pas nécessiter plus de 15 minutes. Ce changement ne
doit causer aucune détérioration du mur, cloison ou sol ; dans le cas contraire, faire
l’installation en traditionnel. Le remplacement de tout flexible doit être prévu. Il est
interdit de poser les flexibles dans l’épaisseur d’une dalle sans accès direct aux
raccords.
- Toute installation comportant des flexibles doit être essayée à 1,5 fois la pression de
3655.6B 3655.6C 3655.6F
Page 1/2
Fiche technique réalisée à partir des spécifications communiquées par le fournisseur.
Les photographies, dessins ou schémas présentés dans nos catalogues et documentation sont purement indicatifs et ne constituent en aucun cas un engagement de notre part.
572002053 RCS Bobigny
Siège social : 27 rue Cuvier, 93107 MONTREUIL CEDEX - Tél. : 01 49 20 70 00 - Fax : 01 49 20 70 10 - [email protected] - www.larobinetterie.com
Agences : Annecy - Bordeaux - Chalon /Saône - Clermont Ferrand - Lille - Lyon - Marseille - Montpellier - Nancy - Nantes - Orléans - Paris
Pau - Perpignan - Rennes - Rouen - Toulouse
FICHE TECHNIQUE
FLEXIBLES
3650
3655
service avant la mise en service. Cette pression doit être maintenue une ½ heure, le
temps du contrôle.
- Prendre garde aux risques de “couple électrolytique” fer/cuivre : utiliser des raccords
adaptés fer/fer ou laiton cuivre.
- Pour le bâtiment, toute installation terminée doit être essayée en pression (selon EN
DTU en vigueur).
- L’étanchéité est à la charge de l’installateur, sauf pour les raccords qui comportent
un joint intégré.
- Les écrous sont adaptés pour filetages cylindriques uniquement. L’étanchéité, par
joint ou métal/métal, se fait par simple blocage à l’aide d’une clé plate.
Taraudage des écrous (") 1/8
Couple maxi (mN)
10
1/4
3/8
1/2
3/4
1
20
25
25
40
50
1"¼ 1"½
60
60
2
70
- Les serrages avec un outil pouvant blesser l’écrou (pince multiprise – clé à griffes)
sont à proscrire. Un contrôle visuel après serrage est nécessaire.
Après le montage :
- Ne pas créer d'échauffement important à côté des flexibles.
- Ne pas faire de soudure à proximité ou sur des tuyauteries comportant des flexibles.
En utilisation :
- Ces flexibles sont spécifiquement conçus pour travailler en pression et non en
dépression.
Page 2/2
RECOMMANDATIONS DE MONTAGE
MAUVAIS MONTAGE
BON MONTAGE
Assembler sans
tension, ni torsion
Respecter le rayon
de courbure mini
Utiliser les flexibles
adéquats selon
l'installation
Laisser près des
raccords une partie
droite du tuyau d'une
longueur égale à
au moins à 4xØ du
tuyau
