ETANCHEITE RESERVOIR (EAU POTABLE) 1

ETANCHEITE RESERVOIR (EAU POTABLE)
1.
PRINCIPES DE BASE
La pénétration de l'eau et de la vapeur d'eau dans les matériaux de construction
provoque d'énormes dégâts, à savoir :
- Érosion et de désintégration
- Corrosion chimique et oxydation de l'armature d'acier pour béton
- Création d'éruptions et taches
- Développement de flore, lichens et champignons
Beaucoup d'entre eux sont dus à des effets directs de l'humidité, selon les propriétés
physiques et chimiques de l'eau et sur les matériaux de construction.
Un autre paramètre important est l'augmentation du volume d'eau (10%), en raison
de l'effet de gel, entre le liquide à l'état solide. L'effet destructeur du gel découle
d’une fonction de la porosité de chaque matériel et de la quantité d'eau absorbée.
2.
L’OCCASION D’UN RESERVOIR SOUTERRAIN
-
-
-
Évitant les fuites à partir du réservoir vers l'environnement, assuré par le
scellage de l'intérieur du réservoir et
Prévenant l’afflux d'eau pour les composants du réservoir, tout en assurant
l'étanchéité externe du réservoir (voir ETANCHEITE SOUS-SOL). Le bassin
étanche crée un scellé à la fondation entière de la construction, jusqu'au
niveau du sol.
En cas d’un réservoir souterrain, l'étanchéité est faite à partir de l'intérieur. La
couche d'étanchéité doit être efficace dans la prévention de fuites, et elle doit
être capable de suivre les dilatations-contractions du fond et des parois, dues
à l'exposition du réservoir aux changements de température.
L’étanchéité d’un réservoir par membrane PVC synthétique couvre les
besoins ci-dessus. Dans le cas d'un réservoir d'eau potable, l'utilisation d’une
membrane synthétique spéciale Flagon AT, d’une épaisseur de 1,5mm, est
nécessaire. Ses matières premières permettent au produit final d’entrer en
contact avec l'eau potable sans provoquer des conséquences néfastes.
3. APPLICATION

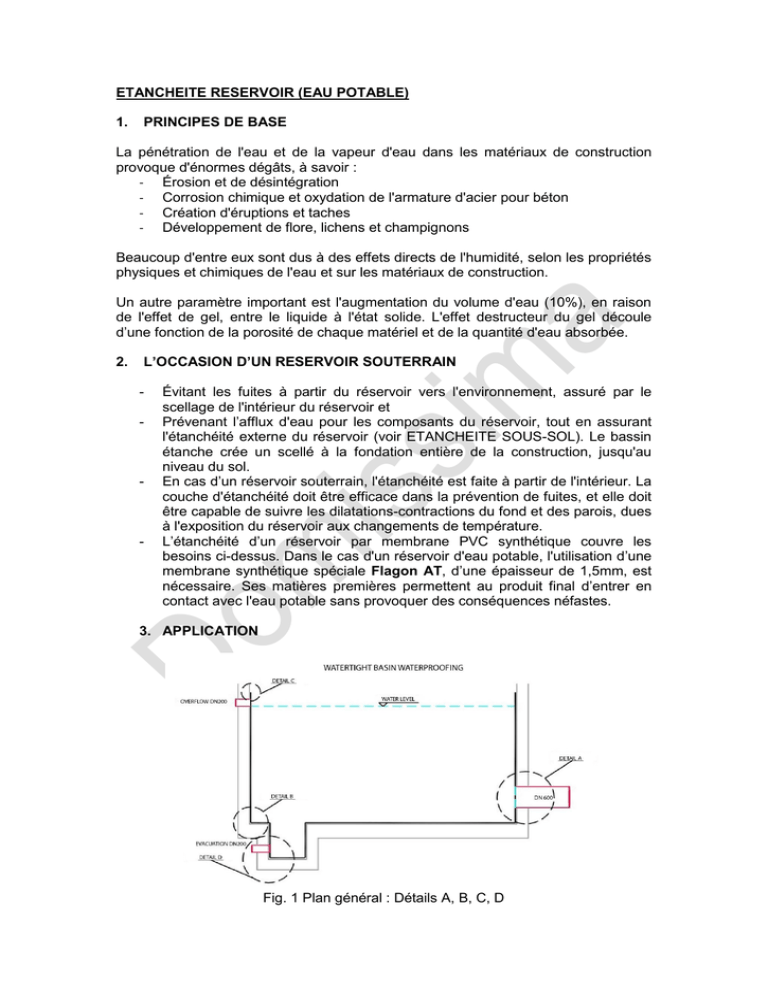

Fig. 1 Plan général : Détails A, B, C, D
-
L’étanchéité du fond est faite par un étalement libre du Flagon AT et par
coutures thermiques avec machine de collage automatique ou manuelle. La
couche d'étanchéité inférieure est fixée mécaniquement à la bande du
périmètre (Fig. 2).
Fig. 2
-
L’étanchéité des éléments verticaux est également faite par le positionnement
libre de rouleaux de membrane synthétique et leur adhérence sur coutures
faite avec une machine à air chaud. Avant, leur fixation mécanique a été faite
par lame métallique ou stratifiée (voir. Fig. 3), dans chaque cas sur la sortie
du réservoir d’afflux.
-
Suit le film thermique qui recouvre les éléments verticaux (parois) à celui du
fond, au-delà du périmètre de liaison mécanique du fond (voir fig. 2).
Fig. 3, Détail C
NOTE :
1. L’étanchéité aux points d'entrées - sortie des tuyaux métalliques sur les
parois du réservoir, est située comme indiqué sur Fig. 4.
Fig. 4, Détail A
Tandis que, les trous des brides (métal/néoprène) doivent être au moins dans le
milieu, si non, sur le centre de la section transversale (Fig. 5).
Fig. 5
2. L'évacuation du réservoir doit être aussi bas que possible, compte tenu du
détail de construction D (Fig. 6).
Fig. 6, Détail D
3. Pour les réservoirs de lutte contre incendie, où la décharge est rapide, il est
recommandé l'évacuation mécanique des membranes des éléments
verticaux. Les supports sont placés à 0,40 - 0,50 m, suivi par le soudage de
la couture, au-delà du point de fixation mécanique.
4. Pour tout autres cas (réservoir d'irrigation, feu) n’est pas nécessitée
l'utilisation de membrane synthétique spéciale FLAGON AT.
5. Des parties spéciales pour gouttière, d’angle interne et externe TPO/PVC du
groupe ETERNO IVICA, facilitent la mise en place et l’optimisation du résultat
final.
