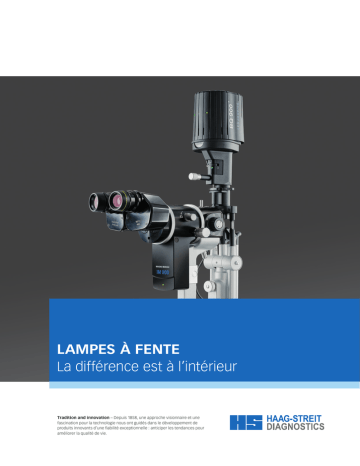

LAMPES À FENTE La différence est à l`intérieur

LAMPES À FENTE
La différence est à l’intérieur
Tradition and innovation – Depuis 1858, une approche visionnaire et une
fascination pour la technologie nous ont guidés dans le développement de
produits innovants d’une fiabilité exceptionnelle : anticiper les tendances pour
améliorer la qualité de vie.
02 | 03 QUALITÉ INTEMPORELLE
Lampes à fente Haag-Streit
Tradition et innovation
Fabricant leader d’équipements médicaux, Haag-Streit mise sur l’excellence, le savoir-faire
et la liberté de réflexion Bien que les valeurs traditionnelles suisses de qualité et de fiabilité aient toujours été au cœur de notre entreprise, nous avons anticipé avec succès les
tendances technologiques, établi des références dans le secteur de l’ophtalmologie et
répondu aux besoins des chercheurs et des professionnels du secteur en fournissant des
instruments de précision afin d’améliorer la qualité de vie de leurs patients.
04 | 05 LA DIFFÉRENCE EST À L’INTÉRIEUR
La gamme des lampes à fente Haag-Streit
Une qualité à toute épreuve,
dans chaque détail
Depuis sa création en 1958, la célèbre lampe à fente BM 900 est très populaire chez nos
clients en raison de son excellente optique et de sa longévité impressionnante. Plus de
100 000 modèles de ces lampes à fente Haag-Streit sont utilisées chaque jour dont beaucoup datent des premières années de fabrication.
En s’appuyant sur les connaissances et l’expérience acquises grâce à ce grand nombre
d’utilisateurs, Haag-Streit a lancé, au fil des années, d’autres lampes à fente dont la performance exceptionnelle ainsi que des qualités tout aussi importantes, telles que la durabilité
et la longévité, n’ont rien à envier à leur célèbre prédécesseur.
Excellente optique
La qualité du système optique détermine les résultats de l’application pour laquelle une lampe à fente est utilisée. Toutes
les lampes à fente Haag-Streit sont équipées de microscopes
élaborés et fabriquées selon des critères de qualité les plus
élevés. Le résultat est une vision parfaite, permettant des diagnostics précis, un traitement du patient en toute sécurité et
des images d’une qualité saisissante.
EXCELLENTE OPTIQUE
Éclairage optimal
Les nouveaux systèmes d’éclairage LED de nos lampes à
fente nous permettent de créer la fente la plus précise, la plus
lumineuse et la plus homogène jamais réalisée. Le spectre
lumineux a été spécialement conçu pour Haag-Streit afin de
satisfaire aux critères de qualité les plus élevés et d’obtenir
des résultats qui dépassent ceux obtenus avec la lampe au
tungstène. Il permet un diagnostic optimal détaillé, de la cornée jusqu’à la rétine.
Un cadre inclinable permet une bonne observation du
segment postérieur tandis que l’option de défocalisation
améliore l’observation avec un éclairage indirect. Toutes
les commandes des filtres et des fentes sont placées de
manière à simplifier l’utilisation, et tout comme le mécanisme du
chariot transversal, permettent un mouvement tout en
douceur et sans effort. Le mécanisme de fente est un chef
d’œuvre d’ingénierie qui reproduit les formes et les mouvements avec une précision infaillible.
ÉCLAIRAGE OPTIMAL
Mécanique parfaite
Depuis sa fondation il y a plus de 150 ans, Haag-Streit est
une référence en termes de mécanique de haute précision.
Notre expérience, alliée à l’exceptionnelle ingénierie suisse et
à l’utilisation de matériaux de qualité supérieure, garantit une
mécanique parfaite dans toutes nos lampes à fente pendant
plusieurs décennies.
La perfection de la conception, des matériaux et de la
construction permet de réaliser tous les mouvements en
douceur et sans effort, sans torsion des poignets ou des
doigts, et de continuer ainsi pendant la très longue durée de
vie d’une lampe à fente Haag-Streit.
MÉCANIQUE PARFAITE
06 | 07 | 08 | 09 LA LAMPE À FENTE LA PLUS POLYVALENTE
BQ 900
Une microscopie sophistiquée –
des performances exceptionnelles
Avec son excellent système optique, sa polyvalence et sa facilité d’emploi, la lampe à
fente BQ 900 est devenue la référence pour tous ceux qui recherchent une microscopie
à lampe à fente de pointe. Une large gamme d’accessoires assure les conditions idéales
pour chaque examen.
BQ 900 avec le module d’imagerie IM 900
Zoom
Avec le zoom, le grossissement peut être modifié en
permanence de 6 jusqu’à 40 x. Des points de référence
sont définis aux grossissements de 10 x, 16 x et 25 x
pour faciliter l’orientation. Le zoom offre d’excellentes
fonctions de diagnostic, notamment lorsqu’il est utilisé avec la fonction vidéo. Le modèle standard BQ 900
peut être transformé en modèle BQ 900 – Zoom.
Adaptateur d’oculaire
incliné
Avec l’adaptateur d’oculaire incliné, la vision dans le
microscope est inclinée de 20 degrés par rapport à
l’horizontale, offrant à l’examinateur une position plus
naturelle et moins fatigante.
Variateur stéréoscopique
Disponible exclusivement sur la lampe BQ 900, le variateur stéréoscopique réduit l’angle de l’observation
stéréoscopique de 13° à 4,5°. Il facilite l’examen stéréoscopique du fond d’œil, des parties périphériques de
la rétine et du corps vitré même dans des conditions
défavorables telles qu’une forte myopie ou des pupilles de petite taille. La réduction de l’angle agrandit
le champ visuel stéréoscopique dans les conditions
décrites permettant d’obtenir des informations détaillées lors de l’observation stéréoscopique.
Filtre d’accentuation de
contraste
Ce filtre écran jaune ajoute du contraste aux images
fluorescéiniques. Il peut être fixé en permanence sur
la lampe à fente et facilement inséré ou retiré selon
les besoins.
Diviseur optique
Le diviseur optique détourne une partie de la lumière
vers les accessoires secondaires tels que le tube d’assistant, les appareils vidéo ou photo numériques. Différentes versions de diviseurs optiques sont disponibles.
Le diviseur optique pour caméras détourne 70 % de
la lumière vers l’accessoire secondaire, celui qui est
utilisé pour la coobservation dans des conditions
identiques détourne seulement 50 % de la lumière.
Les caméras ou vidéo numériques peuvent être reliés
au diviseur optique grâce à une gamme d’adaptateurs
monture « C » qui offrent différentes longueurs focales
pour des tailles de capteurs variables.
Tubes d’assistant
Les tubes d’assistant de Haag-Streit sont conçus pour
permettre aux confrères, aux étudiants et aux techniciens de participer à l’examen. Il existe deux versions
de tubes d’assistant : une version courte pour la coobservation en position assise et une version longue
pour la coobservation debout.
Microscope
La lampe BQ 900 est équipée par défaut d’un microscope galiléen avec un intervalle de grossissement de
6,3 x jusqu’à 40 x, sélectionnable par 5 incréments fixes.
La transmission de la lumière élevée et l’excellente optique garantissent un examen clinique parfait. Le grand
diamètre des oculaires de sortie permet un examen sans
fatigue même lors de longues journées de travail.
MICROSCOPE
Tonomètre
Grâce à sa rapidité et sa reproductibilité, la tonométrie à
aplanation de Goldmann est la référence du secteur depuis plusieurs décennies. Elle est basée sur le principe
Goldmann, testé et éprouvé pendant plus de 50 ans d’utilisation sur des millions de patients.
TONOMÈTRE GOLDMANN
Modules d’imagerie
Les modules d’imagerie IM 900 et IM 600 sont des solutions d’imagerie compactes entièrement intégrées
pour la lampe à fente BQ 900. Ces caméras, fabriquées
par Haag-Streit, ont une excellente sensibilité, une large
plage dynamique et une ergonomie exceptionnelle qui
permettent de contrôler totalement le processus d’imagerie sans négliger l’examen clinique. Le logiciel EyeSuite
intégré offre une application d’imagerie complète et permet d’intégrer la lampe BQ 900 dans le réseau de votre
cabinet.
MODULES D’IMAGERIE
10 | 11 FONCTIONNALITÉ ÉVOLUTIVE
BP 900
Une microscopie de pointe –
une application complète
Conçue pour une utilisation régulière, la lampe BP 900 est équipée d’un système optique
moderne offrant les grossissements de 10 x, 16 x et 25 × et des fonctionnalités d’imagerie.
Comme pour toutes les lampes à fente Haag-Streit, il est possible d’y ajouter un tonomètre
Goldmann, la référence dans le domaine de la mesure de la PIO.
BP 900 avec le module d’imagerie IM 600
Microscope
Un microscope galiléen avec un intervalle de grossissement
de 10 x à 25 x dote la lampe BP 900 d’un système d’observation performant. L’excellente optique et la grande ouverture
permettent un examen confortable et sans fatigue même lors
de longues journées de travail.
MICROSCOPE
Module d’imagerie IM 600
Le module d’imagerie IM 600 est une solution d’imagerie compacte entièrement intégrée pour la lampe à fente BP 900. Cette
caméra, fabriquée par Haag-Streit, a une excellente sensibilité,
une large plage dynamique et une ergonomie exceptionnelle
qui permettent de contrôler totalement le processus d’imagerie sans négliger l’examen clinique. Le logiciel EyeSuite intégré
offre une application d’imagerie complète et permet d’intégrer la lampe BP 900 dans le réseau de votre cabinet.
MODULE D’IMAGERIE IM 600
Filtre d’accentuation de
contraste
Ce filtre écran jaune ajoute du contraste aux images fluorescéiniques. Il peut être fixé en permanence sur la lampe à fente
et facilement inséré ou retiré selon les besoins.
FILTRE D’ACCENTUATION DE CONTRASTE
12 | 13 FONCTIONNALITÉ ESSENTIELLE
BI 900
Utilisation simplifiée –
haute fiabilité
Équipée d’une version améliorée du microscope de la lampe BM 900, d’un système
d’éclairage amélioré et de la traditionnelle mécanique de haute précision, la lampe BI 900
est le digne successeur de la légendaire BM 900. Avec cette nouvelle lampe à fente, HaagStreit combine la simplicité et la fiabilité dans un système moderne équipé en option des
fonctions d’imagerie numérique.
BI 900 avec kit d’imagerie
Microscope
La lampe BI 900 est équipée d’un microscope Kepler offrant
les grossissements par défaut de 10 × et 16 ×. Avec des oculaires supplémentaires, il est possible d’obtenir un grossissement jusqu’à 25 × et 40 ×. Un filtre écran jaune ajoute du
contraste aux applications fluorescéiniques. Le diamètre
maximisé du champ oculaire permet un examen sans fatigue
même lors de longues journées de travail.
MICROSCOPE
Kit d’imagerie
Le kit d’imagerie disponible en option dote la lampe BI 900
d’une solution d’imagerie compacte entièrement intégrée. Il
a été conçu pour simplifier le processus de capture d’image.
Une commande d’exposition automatique, rapide et précise,
et la fonction Historique des déclenchements assurent une
capture d’image simple vous permettant de vous concentrer
sur votre patient. Le logiciel EyeSuite intégré offre une application d’imagerie complète et permet d’intégrer la lampe
BI 900 dans le réseau de votre cabinet.
KIT D’IMAGERIE
Panneau de commande
Situé devant la manette, le panneau de commande peut être
utilisé à l’aveugle tout en examinant le patient. Il permet de
commander l’éclairage de la lampe à fente, comporte également une barre de déclenchement pour la caméra, et permet
une gestion facile et ergonomique des réglages de la caméra.
PANNEAU DE COMMANDE
14 | 15 FONCTIONNALITÉ TRADITIONNELLE
BM 900
Optique fiable –
des performances durables
La lampe à fente BM 900 est toujours la référence de la microscopie à lampe à fente moderne depuis plus de 55 ans ! Plus de 100 000 professionnels dans le monde utilisant une
lampe BM 900 s’accordent à dire que c’est le meilleur investissement qu’ils aient fait pour
leur cabinet. Comme pour toutes les lampes à fente Haag-Streit, il est possible d’y ajouter
un tonomètre Goldmann, la référence dans le domaine de la mesure de la PIO.
BM 900
Microscope
Équipée d’un microscope Kepler, la lampe BM 900 offre deux
grossissements de série : 10 × et 16 ×. Avec des oculaires
supplémentaires, il est possible d’obtenir un grossissement
jusqu’à 25 × et 40 ×. Comme n’importe quelle autre lampe à
fente Haag-Streit, la BM 900 dispose des meilleurs composants optiques afin de visualiser toutes les structures de l’œil
humain dans tous ses détails.
MICROSCOPE
Système d’éclairage
Ces dernières années, l’éclairage LED est devenu la référence
dans la microscopie à lampe à fente moderne. Cet éclairage
permet d’obtenir la fente la plus précise et la plus homogène
jamais réalisée. Un cadre inclinable permet une bonne observation du segment postérieur tandis que l’option de défocalisation améliore l’observation avec un éclairage indirect.
Toutes les commandes des filtres et des fentes sont placées
de manière à simplifier l’utilisation, et tout comme le mécanisme du chariot transversal, permettent un mouvement tout
en douceur et sans effort. Le mécanisme de fente est un chef
d’œuvre d’ingénierie qui reproduit les formes et les mouvements avec une précision infaillible.
SYSTÈME D’ÉCLAIRAGE
Chariot transversal
Le mécanisme du chariot transversal, intégré dans toutes les
lampes à fente Haag-Streit, a introduit l’utilisation de la lampe
à fente d’une seule main il y a plusieurs décennies. La perfection de la conception, des matériaux et de la construction
permet de réaliser ces mouvements en douceur et sans effort, sans torsion des poignets ou des doigts, et de continuer
ainsi pendant la très longue durée de vie de cette lampe à
fente classique.
CHARIOT TRANSVERSAL
14 | 15 LA LAMPE À FENTE DE PHOTOGRAPHE
BX 900
Une technologie supérieure –
un instrument fiable
La lampe à fente BX 900 de Haag-Streit associe les technologies
d’imagerie les plus récentes à la polyvalence éprouvée, l’excellence optique et la qualité mécanique de la tradition Haag-Streit.
La lampe BX 900 est ce qu’il y a de mieux dans le domaine de
l’imagerie avec lampe à fente. Elle a été conçue pour répondre
aux besoins de perfection des photographes ophtalmiques.
La qualité optimale de l’imagerie ophtalmique est garantie par
un flash intégré, entièrement synchronisé avec la caméra et
l’éclairage à fente et d’ambiance.
BX 900
L’ensemble étant commandé par un mécanisme de déclenchement, situé à côté de la manette de la lampe à fente, ainsi que
par des adaptateurs pour les meilleurs caméras numériques reflex mono-objectif.
La caméra est montée au-dessus du microscope, ce qui permet
un accès facile au patient, particulièrement utile en cas de photographie à l’aide de verres de diagnostic à main.
Flash au xénon
L’éclairage puissant par flash est diffusé via un tube au xénon
situé coaxialement à l’éclairage LED et qui reproduit exactement le diagramme d’éclairage à fente afin de fournir des
images d’une qualité saisissante. La luminosité du flash est
réglable pour chaque éclairage à fente et éclairage d’ambiance.
FLASH AU XÉNON
Boîtier du miroir
Le boîtier du miroir avec ses diaphragmes intégrés constitue le cœur de la lampe BX 900. Lors de la capture d’une
image, toute la lumière est dirigée via un miroir vers la caméra. Cela permet d’utiliser au maximum la lumière disponible :
100 % pour l’examen et 100 % pour l’image. Le réglage des
diaphragmes intégrés avec cinq ouvertures s’applique automatiquement lors de la capture de l’image.
BOÎTIER DU MIROIR
Déclenchement de l’obturateur
Idéalement placé à proximité de la main de l’opérateur, il peut
être utilisé facilement tout en continuant la mise au point à
l’aide de la manette de la lampe à fente. Placé de manière
symétrique sur le chariot transversal, il peut être utilisé aussi
bien de la main droite que de la main gauche.
DÉCLENCHEMENT DE L’OBTURATEUR
18 | 19 UN CONFORT SUPPLÉMENTAIRE
Accessoires
Amélioration de l’efficacité –
examen optimal
En tant que fournisseur de solutions complètes, Haag-Streit offre
une large gamme d’accessoires très pratiques pour les utilisateurs exigeants.
Oculaires
Un vaste choix d’oculaires est disponible, tels qu’un oculaire à réticule pour
évaluer la longueur et les angles, un réticule de McIntire pour évaluer les
cellules endothéliales ou un réticule croisé pour l’imagerie.
Verres de contact
Le plus connu des verres de diagnostic de la gamme Haag-Streit, le « 903 »,
est le verre à trois miroirs original Goldmann, doté des angles classiques à
59°, 66° et 73°. En plus de cet illustre verre de contact, les verres de HaagStreit couvrent toutes les zones de l’œil et sont disponibles comme verres
de diagnostic et verres laser.
Stery Cup
Le Stery Cup est une protection à usage unique pour l’utilisation des verres
à 3 miroirs et Retina 145. Optiquement neutres, les gobelets stériles sont
conçus pour un usage unique et réduisent significativement le risque de
transfert des bactéries. Le Stery Cup permet également d’augmenter la durée de vie du verre grâce à la réduction du nombre de procédures de désinfection nécessaires.
Appui-tête avec dispositif de fixation
L’appui-tête a été conçu selon des critères anatomiques et comprend une
mentonnière réglable. Le dispositif de fixation permet une observation ininterrompue et un guidage simultané de l’œil du patient qui concourent tous
deux à rendre l’examen confortable pour l’utilisateur et le patient.
Table d’instruments
Haag-Streit propose une large gamme de tables d’instruments pour un examen professionnel. Nos tables d’instruments, mécaniques et électriques,
sont équipées de rainures internes permettant de cacher le câblage des
instruments ou des accessoires tels que les câbles des caméras et la fibre
optique.
20 | 21 | 22 | 23 MODULES D’IMAGERIE HAAG-STREIT
IM 900 et IM 600
Une imagerie intuitive –
pour de meilleurs résultats
Pendant de nombreuses années, l’imagerie avec lampe à fente
était le domaine réservé des photographes ophtalmiques, mais
depuis que la documentation et l’éducation des patients ont
pris de l’importance, tout professionnel de l’ophtalmologie doit
s’équiper dans le domaine de l’imagerie.
En tant que leader de l’imagerie avec lampe à fente, Haag-Streit
répond à ce besoin en proposant deux nouveaux systèmes
d’imagerie : l’IM 600, un système de base, et le nouvel IM 900,
une version très sophistiquée. Avec les deux solutions, HaagStreit établit de nouvelles références dans le domaine de l’imagerie avec lampe à fente numérique. Désormais, tous les cliniciens peuvent produire des photos de très bonne qualité sans
négliger l’examen clinique.
PAR LE LEADER DE L’IMAGERIE AVEC LAMPE À FENTE
IM 900
Qualité d’image exceptionnelle
Équipé d’un capteur ultra-sensible, l’IM 900 produit des
images d’une qualité exceptionnelle même dans des
conditions d’éclairage difficiles. De plus, le confort du patient est amélioré, car vous pouvez enregistrer vos résultats sans éblouir excessivement le patient. La large plage
dynamique permet d’enregistrer avec précision les situations très contrastées et la résolution supérieure à HD du
capteur garantit une reproduction très nette des détails sur
les moniteurs modernes.
Comme toute caméra professionnelle, l’IM 900 est équipé
du contrôle de la profondeur de champ (DFC) qui permet
de sélectionner une profondeur de champ faible lorsqu’un
éclairage maximal est nécessaire et une profondeur de
champ élevée lorsque la mise au point doit être faite sur
les différentes structures de l’œil. Avec DFC, la caméra peut
être réglée de manière idéale quel que soit l’emplacement
de la pathologie.
Imagerie optimale,
simple d’utilisation
Commodité optimale
Les modules d’imagerie IM 900 et IM 600 sont plus que de
simples caméras. Ce sont des solutions d’imagerie compactes, entièrement intégrées, offrant des fonctions pratiques qui facilitent l’imagerie avec lampe à fente.
Flux de travail idéal :
pas de distraction
PANNEAU DE COMMANDE
Le panneau de commande vous permet d’utiliser la caméra
et l’éclairage de la lampe à fente. Situé devant la manette
de la lampe à fente, il peut être utilisé à l’aveugle pour vous
permettre de vous concentrer sur votre patient. La barre de
déclenchement est accessible du bout des doigts ! Le design
compact et moderne s’accorde avec le design de la lampe
à fente. Les modules d’imagerie s’intègre parfaitement dans
l’ensemble du système et contribue à créer un flux de travail
idéal pour l’examen.
Capture d’image simple
Notre commande d’exposition automatique, rapide et précise, garantit l’éclairage correct de l’image vous permettant
de vous concentrer sur votre examen. Grâce à la fonction
Historique des déclenchements, vous n’avez pas besoin de
vous soucier des clignements ou des mouvements du patient
pendant que vous prenez une image. L’historique des déclenchements ne capture pas seulement une image, il enregistre
également les dernières secondes en temps réel et vous permet de sélectionner l’image optimale.
HISTORY TRIGGER
Logiciel intuitif
EyeSuite Imaging est un logiciel d’imagerie simple compatible
avec les solutions d’imagerie de Haag-Streit. Une capture
d’image facile, une édition d’image efficace et un système
de gestion des patients bien conçu font du logiciel un outil
pratique au quotidien.
EyeSuite permet de relier votre lampe à fente aux autres appareils Haag-Streit et au réseau de votre cabinet. Il ne nécessite aucun logiciel tiers pour assurer la connectivité.
EYESUITE
Caractéristiques techniques
IM 900 et IM 600
IM 900
IM 600
Compatibilité
BQ 900
BP 900 et BQ 900
Marche des rayons
Côté droit
Côté droit
Panneau de commande
RM02
RM02
Contrôle de la profondeur de foyer
Oui
Non
Interface de la caméra
USB 3.0
USB 3.0
Système d’obturateur
Obturateur global
Obturateur déroulant
Taille de pixel
5,86 µm
4,5 µm
Plage dynamique (capteur)
73 dB
66 dB
Rendement quantique à 525 nm
76 %
48 %
Taille de capteur
1/1,2"
1/1,8"
Résolution
1936 × 1216
1600 × 1200
Fréquence d’images
30 (images par seconde)
20 (images par seconde)
Logiciel
EyeSuite Imaging
EyeSuite Imaging
Interfaces EMR
Langage de script EyeSuite,
Langage de script EyeSuite,
DICOM (SCU) GDT
DICOM (SCU) GDT
24 | 25 Tonomètre à aplanation Goldmann
AT 900 et AT 900 D*
La référence dans le domaine
de la mesure de la PIO
Grâce à sa rapidité et sa reproductibilité, la tonométrie à aplanation de Goldmann est la référence de la tonométrie depuis
plusieurs décennies. Elle est basée sur le principe Goldmann,
testé et éprouvé pendant plus de 50 ans d’utilisation sur des
millions de patients.
De plus, grâce à la haute précision de fabrication de Haag-Streit,
le tonomètre à aplanation Goldmann offre des performances
fiables pendant de nombreuses années sans nécessiter de
maintenance.
AT 900 est la version originale du tonomètre Goldmann qui
fonctionne entièrement mécaniquement. Le tonomètre Goldmann numérique AT 900 D* possède en plus les avantages de
la technologie numérique de pointe.
La transmission sans fil des relevés de PIO et de la position de
l’œil droit/gauche permet une intégration directe du tonomètre
AT 900 D* dans le système d’informations du patient existant,
ce qui favorise un flux de travail cohérent.
*El AT 900 D no está disponible en los EE. UU.
TONOSAFE – LES PRISMES DE DÉDOUBLEMENT À USAGE UNIQUE
Pratiques – Sûrs – Précis
Tonosafe évite les tâches longues et laborieuses de nettoyage et de désinfection sans nuire à la qualité Goldmann originale. Il a été développé pour un usage unique et élimine ainsi le risque d’infections croisées
même dans les situations les plus difficiles. Étalonné selon les standards
Goldmann, Tonosafe donne des résultats précis avec tous les tonomètres
à contact Goldmann et Perkins.
TONOSAFE
PRISMES DE DÉDOUBLEMENT GOLDMANN
Excellente qualité optique
Les prismes de dédoublement Goldmann se caractérisent par leurs performances optiques et mécaniques qui permettent des mesures rapides
et fiables dans la pratique quotidienne. Ils sont généralement fabriqués
à la main par des ouvriers expérimentés et les tolérances strictes en
termes de poids, de qualité optique, de durabilité et de résultats de mesure constants sont vérifiées.
Modèle
BD 900
BM 900
BI 900
BP 900
BQ 900
mod. R
mod. T
PRISMES DE DÉDOUBLEMENT DE GOLDMANN
mod. BQ
26 | 27 LA CONNECTIVITÉ EST CAPITALE
Plate-forme EyeSuite
Des interfaces flexibles pour une
intégration simple dans votre réseau
Le logiciel EyeSuite est conçu pour prendre en charge des flux
de patients optimaux dans les cabinets médicaux chargés. Compatible avec les solutions d’imagerie de Haag-Streit, le logiciel
permet de relier votre lampe à fente aux autres appareils HaagStreit et au réseau de votre cabinet. EyeSuite ne nécessite aucun
logiciel tiers pour assurer la connectivité.
Si la lampe à fente est connectée à un serveur EyeSuite, toutes
les images prises sont accessibles à distance à partir de plusieurs modèles de stations d’affichage connectées à la même
base de données.
De plus, le langage de script EyeSuite ou les interfaces standardisées, telles que GDT ou DICOM, se connectent facilement à
presque tous les systèmes de dossiers médicaux électroniques
(EMR). Les dossiers du patient peuvent être reçus à partir du système EMR et les images prises sont ensuite automatiquement
renvoyées au système EMR.
Caractéristiques techniques
BQ 900 BP 900 BI 900 BM 900 BX 900
Éclairage
LED
Ambiance
Inclinaison
Découplage
Filtre
Gris
Anérythre
Bleu
Fente
Largeur (continue) en mm
Longueur (continue) en mm
Optotype étoile de fixation
Microscope
Angle stéréo 13°
Angle stéréo 4,5°
Oculaire incliné
Filtre d’accentuation de contraste
0 – 14
1 – 14
0 – 14
1 – 14
Grossissement (oculaires de série) 6,3 x
10 ×
16 ×
25 ×
40 ×
Zoom
Imagerie
De série
IM 900
IM 600
Kit d’imagerie BI 900
Connecteur caméra SLR
Flash intégré (fente et ambiance)
Option
Non disponible
Non recommandé
0 –14
1 – 14
0 – 8
1 – 8
0 - 8
1 – 8
HS-Art.No. 1511.7220293.03100
Membres du Groupe HAAG-STREIT
HAAG-STREIT AG
Gartenstadtstrasse 10
3098 Koeniz
Switzerland
Phone +41 31 978 01 11
Fax
+41 31 978 02 82
[email protected]
www.haag-streit.com
HAAG-STREIT Holding AG
HAAG-STREIT Deutschland GmbH
www.haag-streit-holding.com
www.haag-streit.de
HAAG-STREIT AG
IPRO GmbH
www.haag-streit.com
www.ipro.com
SPECTROS AG
CLEMENT CLARKE Ltd.
www.spectros.ch
www.clement-clarke.com
HAAG-STREIT Medtech AG
HAAG-STREIT UK
www.haag-streit-medtech.com
www.haag-streit-uk.com
HAAG-STREIT France EURL
John Weiss Ltd.
www.haag-streit.fr
www.johnweiss.com
HAAG-STREIT Far East
HAAG-STREIT USA
www.haag-streit-fareast.com
www.haag-streit-usa.com
HAAG-STREIT Surgical GmbH
Reliance Medical Inc.
www.haag-streit-surgical.com
www.haag-streit-usa.com
Möller-Wedel GmbH & Co KG
Asetronics AG
www.moeller-wedel.com
www.asetronics.ch
Möller-Wedel Optical GmbH
ComLab AG
www.moeller-wedel-optical.com
www.comlab.ch
©HAAG-STREIT AG, 3098 Koeniz, Switzerland
10. Edition/2015 – 12
