Etude de sécurité incendie - Formulaire

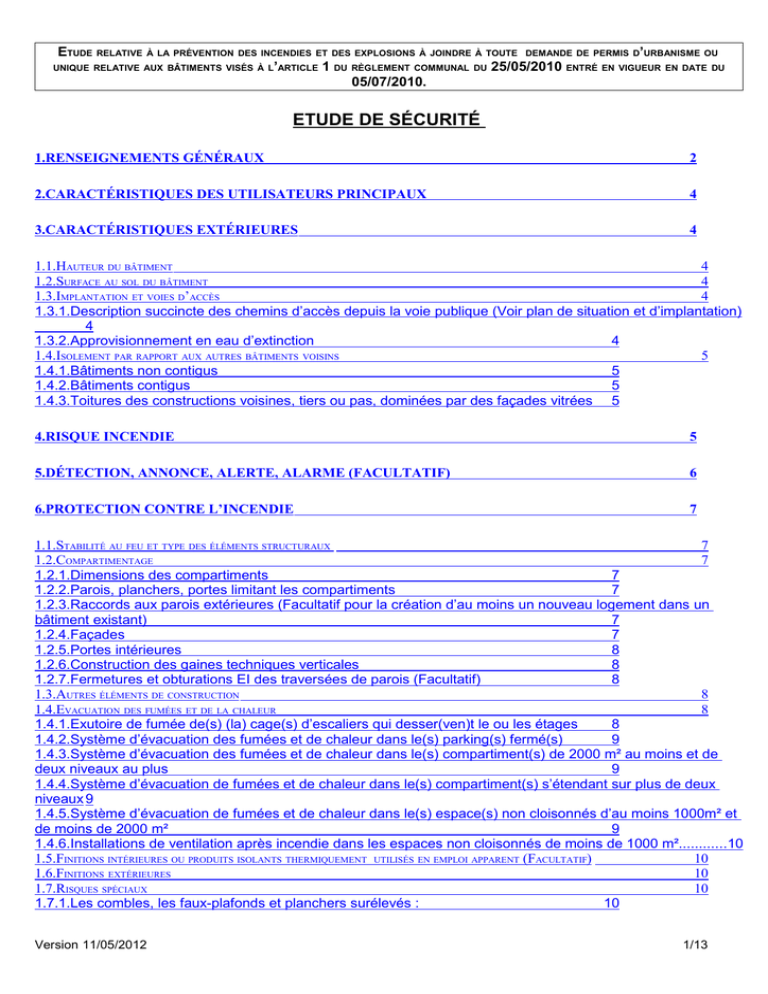

ETUDE RELATIVE À LA PRÉVENTION DES INCENDIES ET DES EXPLOSIONS À JOINDRE À TOUTE DEMANDE DE PERMIS D’URBANISME OU
UNIQUE RELATIVE AUX BÂTIMENTS VISÉS À L’ARTICLE 1 DU RÈGLEMENT COMMUNAL DU 25/05/2010 ENTRÉ EN VIGUEUR EN DATE DU
05/07/2010.
ETUDE DE SÉCURITÉ
1.RENSEIGNEMENTS GÉNÉRAUX
2
2.CARACTÉRISTIQUES DES UTILISATEURS PRINCIPAUX
4
3.CARACTÉRISTIQUES EXTÉRIEURES
4
1.1.HAUTEUR DU BÂTIMENT
4
1.2.SURFACE AU SOL DU BÂTIMENT
4
1.3.IMPLANTATION ET VOIES D’ACCÈS
4
1.3.1.Description succincte des chemins d’accès depuis la voie publique (Voir plan de situation et d’implantation)
4
1.3.2.Approvisionnement en eau d’extinction
4
1.4.ISOLEMENT PAR RAPPORT AUX AUTRES BÂTIMENTS VOISINS
5
1.4.1.Bâtiments non contigus
5
1.4.2.Bâtiments contigus
5
1.4.3.Toitures des constructions voisines, tiers ou pas, dominées par des façades vitrées 5
4.RISQUE INCENDIE
5
5.DÉTECTION, ANNONCE, ALERTE, ALARME (FACULTATIF)
6
6.PROTECTION CONTRE L’INCENDIE
7
1.1.STABILITÉ AU FEU ET TYPE DES ÉLÉMENTS STRUCTURAUX
7
1.2.COMPARTIMENTAGE
7
1.2.1.Dimensions des compartiments
7
1.2.2.Parois, planchers, portes limitant les compartiments
7
1.2.3.Raccords aux parois extérieures (Facultatif pour la création d’au moins un nouveau logement dans un
bâtiment existant)
7
1.2.4.Façades
7
1.2.5.Portes intérieures
8
1.2.6.Construction des gaines techniques verticales
8
1.2.7.Fermetures et obturations EI des traversées de parois (Facultatif)
8
1.3.AUTRES ÉLÉMENTS DE CONSTRUCTION
8
1.4.EVACUATION DES FUMÉES ET DE LA CHALEUR
8
1.4.1.Exutoire de fumée de(s) (la) cage(s) d’escaliers qui desser(ven)t le ou les étages
8
1.4.2.Système d’évacuation des fumées et de chaleur dans le(s) parking(s) fermé(s)
9
1.4.3.Système d’évacuation des fumées et de chaleur dans le(s) compartiment(s) de 2000 m² au moins et de
deux niveaux au plus
9
1.4.4.Système d’évacuation de fumées et de chaleur dans le(s) compartiment(s) s’étendant sur plus de deux
niveaux 9
1.4.5.Système d’évacuation de fumées et de chaleur dans le(s) espace(s) non cloisonnés d’au moins 1000m² et
de moins de 2000 m²
9
1.4.6.Installations de ventilation après incendie dans les espaces non cloisonnés de moins de 1000 m²............10
1.5.FINITIONS INTÉRIEURES OU PRODUITS ISOLANTS THERMIQUEMENT UTILISÉS EN EMPLOI APPARENT (FACULTATIF)
10
1.6.FINITIONS EXTÉRIEURES
10
1.7.RISQUES SPÉCIAUX
10
1.7.1.Les combles, les faux-plafonds et planchers surélevés :
10
Version 11/05/2012
1/13
1.7.2.Locaux à risques
1.7.3.Dépôts extérieurs
10
10
7.EVACUATION
10
8.LUTTE CONTRE L’INCENDIE (FACULTATIF)
11
9.EQUIPEMENTS DES BÂTIMENTS
11
1.1.ASCENSEURS ET/OU MONTE-CHARGES
9.2.INSTALLATIONS ÉLECTRIQUES DE FORCE MOTRICE, D’ÉCLAIRAGE ET DE SIGNALISATION (FACULTATIF)
1.3.INSTALLATIONS ALIMENTÉES EN GAZ PLUS LÉGER QUE L’AIR DISTRIBUÉ PAR CANALISATIONS
1.4.INSTALLATIONS AU GPL
1.5.INSTALLATIONS DE CHAUFFAGE ET DE CONDITIONNEMENT D’AIR
11
11
12
12
12
1. RENSEIGNEMENTS GÉNÉRAUX
Version 11/05/2012
2/13
Etude établie le : ………………………………………………………………………………………………………………...……………..
Dans le cadre d’une demande de permis
d’urbanisme
unique
pour
une construction
une extension
une création d’au moins un logement
une transformation
Objet de la demande :
…………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………
Adresse du bien :
…………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………
Section cadastrale : ………………………………………………………………………………………………………………………...
Destination(s) du bien :
…………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………
Coordonnées de l’exploitant :
…………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………
Coordonnées du Maître de l’ouvrage :
…………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………
Coordonnées de l’Auteur de projet + tel. :
…………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………
Coordonnées de l’Auteur de l’étude de sécurité + tel :
…………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………
Décision(s) de dérogation(s) obtenue(s) en matière de sécurité incendie :
OUI, ci-annexée(s)
NON
Permis existants
OUI
NON
Si oui,
Demandés le
pour
Obtenus le
Identification des plans : ci-annexée
Version 11/05/2012
3/13
Identification des annexes obligatoires et facultatives à la présente étude :
Annexe 1
Annexe 2
Annexe 3
Annexe 4
Annexe 5
Annexe 6
Annexe 7
Annexe 8
Annexe 9
Annexe 10
Annexe 11
Annexe 12
Annexe 13
Annexe 14
obligatoire
obligatoire
obligatoire
facultative
obligatoire
facultative
facultative
facultative
facultative
facultative
facultative
facultative
facultative
facultative
Annexe 15
Annexe 16
Annexe 17
obligatoire
obligatoire
obligatoire
Identification des plans
Plans de compartimentage
Plan d’évacuation pour compartiments > 500m²
Réaction au feu des finitions intérieures
Réaction au feu des finitions extérieures
Moyens de lutte contre l’incendie
Installations aérauliques
Installations aérauliques d’évacuation des fumées
Notice technique exutoire de fumées
Notice technique EFC parkings fermés
Notice technique EFC compartiments non cloisonnés ≥ 2000 m²
Notice technique EFC compartiments > 2 niveaux
Notice technique EFC des espaces non cloisonnés ≥ 1000 m² et < 2000 m²
Notice technique Dispositifs de ventilation après incendie dans les espaces non
cloisonnés < 1000 m²
Densité de charge calorifique des bâtiments industriels (par compartiment)
Décision(s) de dérogation obtenue(s) en matière de sécurité incendie
Parking ouvert/fermé
Biffer les annexes facultatives non-jointes et obligatoires mais sans objet.
2. CARACTÉRISTIQUES DES UTILISATEURS PRINCIPAUX
Autonomes
Non autonomes
Vigilants
Non vigilants
Familiarisés
Non familiarisés
3. CARACTÉRISTIQUES EXTÉRIEURES
1.1. HAUTEUR
DU BÂTIMENT
Distance en mètres entre le niveau fini du plancher le plus élevé et le niveau le plus bas des voies entourant le
bâtiment et utilisables par les véhicules du service d’incendie (la toiture comprenant exclusivement des locaux à
usage technique n’intervient pas dans la hauteur) : ………………………………………………………………………………………
Nombre de niveaux d’évacuation : ………………………………………………………………………………………………………………
Nombre de niveaux au-dessus du niveau d’évacuation le plus haut : ……………………………………………………………...
Nombre de niveaux en dessous du niveau d’évacuation le plus bas : ……………………………………………………………..
1.2. SURFACE
AU SOL DU BÂTIMENT
Surface horizontale brute : ………………………………………………………………………………………………………………………….
(Mesurée entre les faces intérieures délimitant le bâtiment sans aucune déduction)
1.3. IMPLANTATION
1.3.1.
ET VOIES D’ACCÈS
DESCRIPTION SUCCINCTE DES CHEMINS D’ACCÈS DEPUIS LA VOIE PUBLIQUE (Voir plan de situation et
d’implantation)
…………………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………………
1.3.2.
APPROVISIONNEMENT EN EAU D’EXTINCTION
Bornes - bouches d’incendie sur
Réseau sous pression public - Ø de la canalisation : …………………………………………………………………...
Réseau sous pression privé à partir du réseau public - Ø de la canalisation : …………………………………
Version 11/05/2012
4/13
Réseau sous pression privé à partir d’une réserve - Ø de la canalisation : ……………………………………...
Réserve (citerne)
Cours ou étendue d’eau
Distance du point d’eau le plus proche depuis une entrée du bâtiment : ………………………………………………………….
Capacité ou débit horaire pendant deux heures : …………………………………………………………………………………………..
Ces renseignements peuvent être obtenus auprès de la société de distribution (SWDE)
1.4. ISOLEMENT
1.4.1.
PAR RAPPORT AUX AUTRES BÂTIMENTS VOISINS
BÂTIMENTS NON CONTIGUS
Hauteur des bâtiments voisins qui ne sont pas éloignés de plus de 8 m lorsqu’ils ne sont pas séparés par le
domaine public existant : ……………………………………………………………………………………………………………………………
Description, résistance au feu(R,E,I) et distance des parois et des baies (portes et fenêtres) des bâtiments
voisins qui ne sont pas éloignées de plus de 8 m et qui font face aux parois du bâtiment concerné par la
demande de permis et des mesures prises pour éviter la propagation du feu :
…………………………………………………………………………………………………………………………………………………………………
.
…………………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………………
1.4.2.
BÂTIMENTS CONTIGUS
La toiture du ou des bâtiments concernés par la demande de permis d’urbanisme est:
plus haute que celle du ou des bâtiments contigus
plus basse
au même niveau,
Dans ce dernier cas, les dispositions constructives prises pour limiter la propagation du feu entre bâtiments
contigus par la toiture sont : ………………………………………………………………………………………………………………….
…………………………………………………………………………………………………………………………………………………………..
Description ou résistance au feu des parois de séparation et des communications éventuelles entre bâtiments
contigus :…………………………………………………………………………………………………………………………………………………..
…………………………………………………………………………………………………………………………………………………………………
Si les parois de séparation servent d’appuis pour des éléments structuraux en bois ou en métal, quelles sont les
précautions prises pour que l’affaissement de ces éléments structuraux n’affecte pas la résistance au feu de ces
parois de séparations ?……………………………………………………………………………………………………………….………………
…………………………………………………………………………………………………………………………………………………………………
1.4.3.
TOITURES DES CONSTRUCTIONS VOISINES, TIERS OU PAS , DOMINÉES PAR
DES FAÇADES VITRÉES
La composition (réaction au feu, ou comportement au feu et résistance au feu) des toitures des constructions
voisines (avancées de toiture, auvents, encorbellements, autres adjonctions) incluses ou non dans le bâtiment
concerné par la demande de permis et dominées par une ou des façades vitrées de ce bâtiment, sur une
distance horizontale de 8m à compter du pied de la façade est :
…………………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………………
4. RISQUE INCENDIE
Le projet comporte un bâtiment ou une partie de bâtiment industriel qui, en raison de sa construction ou de son
aménagement sert à des fins de transformation ou de stockage industriel de matériaux ou de biens, de culture
ou de stockage industriel de plantations ou d’élevage industriel d’animaux ?
OUI
NON
Si oui,
Version 11/05/2012
5/13
ce bâtiment ou cette partie de bâtiment ne forme qu’un seul compartiment, dont la classe est
A
B
C
La charge calorifique caractéristique étant
Répartie de manière égale sur l’ensemble de la superficie au sol
Est égale à la charge calorifique la plus élevée par m² pour une superficie rectangulaire de quelconque
de 1000 m².
La charge calorifique caractéristique étant
Déterminée via calcul (NBN EN 1991-1-2 : 2003 et NBN EN.ISO 1716 :2002) :
………………………………………………………………………………………………………………………………………………………
Déterminée via liste (Référence de la liste) :
………………………………………………………………………………………………………………………………………………………
Fixée par le demandeur si la charge calorifique caractéristique est indéterminée (solution-type proposée
dans l’annexe 6+ de l’AR du 07.07.1994)
ce bâtiment ou cette partie de bâtiment est composé d’au moins deux compartiments dont la classe
et/ou la densité de charge calorifique sont fixées dans l’annexe 15 ci-jointe.
Le projet comporte-t-il des locaux classés suivant l’article 52.2 du Règlement Général pour la Protection du
Travail (R.G.P.T.) et pour quelles raisons ?
1er Groupe :
………………………………………………………………………………………………………………………………………………………
………………………………………………………………………………………………………………………………………………………
2ième Groupe :
………………………………………………………………………………………………………………………………………………………
………………………………………………………………………………………………………………………………………………………
Parking intérieur
OUI
NON (Si oui, l’annexe 17 doit être jointe).
5. DÉTECTION, ANNONCE, ALERTE, ALARME (FACULTATIF)
Description et localisation des moyens d’annonce au service d’incendie de la découverte ou de la détection d’un
incendie :…………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………….
Description et localisation des moyens d’alerte des personnes déterminées de la découverte ou de la détection
d’un incendie : …………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………….
Description et localisation des moyens d’alarme invitant les occupants d’un ou plusieurs compartiments à les
évacuer : …………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………….
L’alarme est-elle totale ou partielle ? Quelle sera la procédure ?....
Une installation de détection automatique d’incendie surveillera-t-elle l’établissement ?
OUI
NON
Si oui,
Partielle dans locaux suivants :
Cage d’escaliers
Dégagements horizontaux
Sous-sols
Locaux techniques
Autres :
Version 11/05/2012
6/13
Généralisée répondant aux prescriptions de la norme NBN S21-100
généralisée ne répondant pas aux prescriptions de la norme NBN S21-100 (Beams, aspiration, …)
références concernant le référentiel de conception et de placement :
Asservissements de l’installation de détection automatique d’incendie :
Alarme
Télétransmission d’un message d’annonce au centre 100
Fermeture des portes Rf à fermeture automatique en cas d’incendie
Arrêt des groupes de ventilation
Déverrouillage des portes sur le parcours des chemins d’évacuation et des portes extérieures
Fermeture des clapets Rf type B aux limites de compartiments
Fermeture des clapets coupe -fumées
Retour de l’ascenseur et immobilisation au niveau d’évacuation
Ouverture de l’exutoire de fumées dans la cage d’escaliers
Commande des scénarii des installations EFC
Fermeture de l’électrovanne gaz
Autres : ……………………………………………………………………………………………………………………………………...
6. PROTECTION CONTRE L’INCENDIE
1.1. STABILITÉ
AU FEU ET TYPE DES ÉLÉMENTS STRUCTURAUX
Pour tous éléments structuraux : planchers, colonnes, poutres, murs porteurs, toiture,.., le type (I ou II), les
matériaux employés (béton, acier, maçonnerie, structure mixte ….le degré de stabilité au feu (R15, 30, 60,
120), l’élément de protection éventuel pour atteindre la stabilité au feu projetée sont précisés .
Sur les plans
dans l’annexe …….
1.2. COMPARTIMENTAGE
1.2.1.
DIMENSIONS DES COMPARTIMENTS
Pour tous compartiments, précisez les surface S, S’’, la hauteur sous plafond, le nombre de planchers
intermédiaires, le nombre de planchers ouverts.
1.2.2.
PAROIS, PLANCHERS , PORTES LIMITANT LES COMPARTIMENTS
Pour les éléments de construction qui limitent les compartiments, précisez les matériaux employés, le degré (R),
E et I de ces éléments de construction, les éventuels éléments de protection pour atteindre le degré projeté.
1.2.3. RACCORDS
AUX PAROIS EXTÉRIEURES
(Facultatif pour la création d’au moins un nouveau logement dans un
bâtiment existant)
Pour prévenir le risque de propagation de l’incendie au(x) compartiment(s) voisin(s) , le raccordement des parois
de compartiment avec la toiture est réalisé comme suit :
…………………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………………
Pour prévenir le risque de propagation de l’incendie au(x) compartiment(s) voisin(s) et situé(s) au-dessus, le
raccordement de la paroi et du plancher de compartiment est réalisé comme suit :
…………………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………………
1.2.4. FAÇADES
Des plans de façades appartenant à des compartiments différents forment-ils un dièdre rentrant ?
OUI
NON
Si oui, les mesures prises pour éviter la propagation du feu entre ces compartiments par les façades sont :
…………………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………………
Version 11/05/2012
7/13
1.2.5. PORTES INTÉRIEURES
Préciser sur le plan de compartimentage, le degré E,I des portes intérieures et si elles sont sollicitées en
permanence à la fermeture ou à fermeture automatique en cas d’incendie.
1.2.6. CONSTRUCTION DES GAINES TECHNIQUES VERTICALES
Pas de gaines verticales
Gaines ventilées
Gaines avec écran horizontal à chaque niveau, en matériaux incombustibles, occupant tout l’espace
autour des canalisations et présentant Rf 1/2 h.
Description :
……………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………………………………………………
L’élément de construction employé, et son degré EI qui ferme la gaine,
au niveau du plancher du niveau bas d’évacuation est : ……………………………………………………………………..
au niveau du plancher des combles pour les gaines non-ventilées est : ………………………………………………
1.2.7. FERMETURES ET OBTURATIONS EI DES TRAVERSÉES DE PAROIS (Facultatif)
Les dispositions suivantes ont été prises pour que les traversées de parois n’affaiblissent pas le degré E et/ou I
requis pour elles :
…………………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………………
1.3. AUTRES
-
ÉLÉMENTS DE CONSTRUCTION
Résistance au feu ((R), E, I) et composition des parois et portes des chemins d’évacuation :
…………………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………………
-
Stabilité au feu et composition des faux-plafonds dans les chemins d’évacuation, les salles accessibles au
public et les cuisines collectives :
…………………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………………
-
Stabilité au feu (R) et matériaux des escaliers intérieurs :
…………………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………………
-
Matériaux des escaliers extérieurs :
…………………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………………
1.4. EVACUATION
DES FUMÉES ET DE LA CHALEUR
1.4.1. EXUTOIRE DE FUMÉE DE(S) (LA) CAGE(S) D’ESCALIERS QUI DESSER(VEN)T LE OU LES ÉTAGES
Répond aux dispositions du code de bonne pratique qui lui était applicable au moment du permis
initial ou au moment du placement.
Références du code de bonne pratique (dispositions légales, normes belges, européennes) :
……………………………………………………………………………………………………………………………………………
Répond aux dispositions de la NBN S21-208-3
Avec ouverture automatique de l’exutoire par le détecteur placé au sommet de la cage
d’escaliers
Avec dispositif d’ouverture automatique par fusible thermique taré à 70°C
Il n’y a pas de cage d’escaliers intérieure.
Version 11/05/2012
8/13
Notice technique annexée
OUI
NON
1.4.2. SYSTÈME D’ÉVACUATION DES FUMÉES ET DE CHALEUR DANS LE(S) PARKING(S) FERMÉ(S)
Répond aux dispositions du code de bonne pratique qui lui était applicable au moment du permis
initial ou au moment du placement.
Références du code de bonne pratique (dispositions légales, normes belges, européennes,
directives du service d’incendie) :
……………………………………………………………………………………………………………………………………………
Répond aux dispositions de la NBN S21-208-2 (édition 2006)
Répond aux directives du service d’incendie si surface parking fermé <1000m²
Il n’y a pas de parkings fermés.
Notice technique annexée
1.4.3. SYSTÈME D’ÉVACUATION
OUI
NON
DES FUMÉES ET DE CHALEUR DANS LE(S) COMPARTIMENT(S) DE
2000 M² AU
MOINS ET DE DEUX
NIVEAUX AU PLUS
Répond aux dispositions du code de bonne pratique qui lui était applicable au moment du permis
initial ou moment du placement.
Références du code de bonne pratique (dispositions légales, normes belges, européennes,
directives du service d’incendie) :
……………………………………………………………………………………………………………………………………………
Répond aux dispositions de la norme NBN S21-208-1 ou NBN CR 12101-5.
Sauf pour la commande automatique par l’installation de détection d’incendie remplacée par
la commande automatique par la vanne d’alarme de l’installation de sprinklers.
Il n’y a pas de compartiment d’au moins 2000 m²
Notice technique annexée
1.4.4. SYSTÈME D’ÉVACUATION
OUI
NON
DE FUMÉES ET DE CHALEUR DANS LE(S) COMPARTIMENT (S) S’ÉTENDANT SUR PLUS DE DEUX
NIVEAUX
Répond aux dispositions du code de bonne pratique qui lui était applicable au moment du permis
initial ou moment du placement
Références du code de bonne pratique (dispositions légales, normes belges, européennes) :
……………………………………………………………………………………………………………………………………………
Il n’y a pas de compartiment s’étendant sur plus de deux niveaux sauf éventuellement des triplex
destinés au logement.
Notice technique annexée
OUI
NON
1.4.5. SYSTÈME D’ÉVACUATION DE FUMÉES ET DE CHALEUR DANS LE(S) ESPACE (S) NON CLOISONNÉS D’AU MOINS 1000M² ET DE
MOINS DE 2000 M²
Répond aux dispositions du code de bonne pratique qui lui était applicable au moment du permis
initial ou au moment du placement ou auxquelles il a été soumis par la suite.
Références du code de bonne pratique (dispositions légales, normes belges, européennes) :
……………………………………………………………………………………………………………………………………………
Répond aux dispositions de la norme NBN S21-208-1 ou NBN CR 12101-5, sauf pour les points
suivants :
la surface aérodynamique des aérations et de l’arrivée d’air est calculée avec un ratio de 2%
de la superficie du toit pour autant que la hauteur des biens stockés et la hauteur du côté
supérieur des entrées d’air soient situées au maximum à 70% de la hauteur des exutoires
EFC.
La commande automatique en cas de détection d’incendie
L’ouverture automatique des entrées d’air
Il n’y a pas d’espace non cloisonné d’au moins 1000 m² et de moins de 2000 m².
Version 11/05/2012
9/13
Notice technique annexée
OUI
NON
1.4.6. INSTALLATIONS DE VENTILATION APRÈS INCENDIE DANS LES ESPACES NON CLOISONNÉS DE MOINS DE 1000 M²
Répond aux dispositions du code de bonne pratique qui lui était applicable au moment du permis
initial ou au moment du placement ou auxquelles il a été soumis par la suite.
Références du code de bonne pratique (dispositions légales, normes belges, européennes) :
……………………………………………………………………………………………………………………………………………
Répond aux dispositions de la norme NBN S21-208-1 ou NBN CR 12101-5, sauf pour les points
suivants :
la surface aérodynamique des aérations et de l’arrivée d’air est calculée avec un ratio de 1
m²/150 m² de superficie au sol.
La commande automatique en cas de détection d’incendie
L’ouverture automatique des entrées d’air
Il n’y a pas d’espace non cloisonné d’au moins 150m².
Notice technique annexée
1.5. FINITIONS
OUI
NON
INTÉRIEURES OU PRODUITS ISOLANTS THERMIQUEMENT UTILISÉS EN EMPLOI APPARENT
(Facultatif)
Matériaux et/ou classes de réaction au feu fixés sur les plans
ou
Annexe 4 complétée
1.6. FINITIONS
EXTÉRIEURES
Matériaux et/ou classes de réaction au feu fixés sur les plans
ou
Annexe 5 complétée
1.7. RISQUES
SPÉCIAUX
1.7.1. LES COMBLES, LES FAUX -PLAFONDS ET PLANCHERS
Cloisonnés E30 tous les 25 m
Equipés d’une installation de sprinklage
SURÉLEVÉS
:
1.7.2. LOCAUX À RISQUES
Pour les locaux suivants : chaufferie, locaux poubelles, locaux d’archives, locaux de dépôt des ordures, les
cuisines collectives, les locaux du 1er groupe, les locaux du 2ieme groupe, les locaux de compteurs gaz, …
précisez les matériaux employés (béton, acier, maçonnerie, …) pour les limites intérieures et extérieures de
ces locaux, le degré (R), E, I pour ces limites.
1.7.3. DÉPÔTS EXTÉRIEURS
OUI
NON
Si oui,
Nature, état physique, capacité du ou des dépôts :
Couvert Non Couvert
Distance par rapport au bâtiment : …………………………………………………………………………………………………………
7. EVACUATION
annexe 3 complétée avec, en pièce jointe, le plan d’évacuation joint pour les bâtiments comprenant des
compartiments ≥ 500m²
Tous les compartiments sont <500 m²
Version 11/05/2012
10/13
Dans ce cas, fixez, pour chaque compartiment, le nombre Np d’occupant, le nombre Nr d’occupants qui
peut être déterminé avec précision en fonction du mobilier fixe et la largeur utile des dégagements.
8. LUTTE CONTRE L’INCENDIE (Facultatif)
Débit nominal ou diamètre du compteur d’eau existant ou à placer dédié aux moyens de lutte contre
l’incendie : …………………………………………………………………………………………………………………………………………...
Emplacement du compteur d’eau dédié aux moyens de lutte contre l’incendie :
……………………………………………………………………………………………………………………………………………………………
Compteur d’eau exclusivement dédié aux moyens de lutte contre l’incendie :
OUI
NON
Les moyens de lutte contre l’incendie sont repris sur les plans
avec référence aux normes qui les concernent
ou
avec annexe 6 complétée
9. EQUIPEMENTS DES BÂTIMENTS
1.1. ASCENSEURS
présents
ET/OU MONTE-CHARGES
absents
S’il(s) est ou sont présent(s) (Facultatif)
Machinerie électrique hydraulique dans un local dont les parois sont (R)EI60 /120 et la ou les
porte(s) - du sas - EI30 FA(I)
Machinerie dans la gaine
Requis pour l’évacuation des personnes à mobilité réduite
Retour au niveau d’évacuation en cas de détection incendie en dehors de la gaine.
Arrêt au niveau le plus proche techniquement en cas de détection incendie dans la gaine.
Retour de l’ascenseur en cas d’alarme
Dispositif de rappel et de neutralisation au niveau d’évacuation
Dispositif de remise en service même en cas d’alarme et d’incendie
Gaine (R)EI 60/120 ventilée naturellement
Portes palières E30
Ventilation permanente de la gaine via local des machines - section :
9.2. INSTALLATIONS
ÉLECTRIQUES DE FORCE MOTRICE, D’ÉCLAIRAGE ET DE SIGNALISATION
Installations présentes
Câblage F3 en dehors du
compartiment jusqu’à
(aux) S.A.C.
Source(s) autonome(s)
de courant (S.A.C.) dans
compartiment
(Facultatif)
En position sécurité par
défaut d’énergie
Eclairage de sécurité
Annonce, alerte, alarme
EFC
Pompes pour l’extinction
Ascenseur pour
l’évacuation des PMR
Ascenseur à appel
prioritaire
Description et localisation des installations d’éclairage de sécurité :
Version 11/05/2012
11/13
…………………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………………
1.3. INSTALLATIONS
présentes
ALIMENTÉES EN GAZ PLUS LÉGER QUE L’AIR DISTRIBUÉ PAR CANALISATIONS
absentes
Si elles sont présentes, (facultatif)
Quelles sont les installations alimentées ?
………………………………………………………………………………………………………………………………………………………
Combien y a t-il de compteurs ?
………………………………………………………………………………………………………………………………………………………
Où se trouve(nt) le ou les compteurs ?
………………………………………………………………………………………………………………………………………………………
1.4.
INSTALLATIONS AU GPL
présentes
absentes
Si elles sont présentes, elles comprennent : (facultatif)
Un réservoir fixe
- capacité : …………… m³
Propane
Butane… Mélange
- Localisation du réservoir : ……………………………………………………………………………………………………...
Des récipients mobiles
- capacité totale du dépôt : ……………..m³
Propane
Butane… Mélange
- Localisation du dépôt : ………………………………………………………………………………………………………….
Quelles sont les installations alimentées ?
………………………………………………………………………………………………………………………………………………………
Une vanne est-elle présente à l’extérieur pour isoler le bâtiment ?
………………………………………………………………………………………………………………………………………………………
1.5.
INSTALLATIONS DE CHAUFFAGE ET DE CONDITIONNEMENT D’AIR
Installations pas encore déterminées
Pas d’installation de chauffage central à combustion
Présence d’installation(s) individuelle(s) collective de chauffage central avec sans production
d’eau chaude alimentée(s) au gaz de ville aux GPL au mazout - Puissance calorifique totale des
générateurs max : ……………….. kW
avec sans commande manuelle d’arrêt à l’extérieur du local de chauffe
Générateur à combustion étanche
Générateur à combustion non étanche
Conduit d’évacuation des fumées collectif
Conduits d’évacuation des fumées individuels
Présence d’appareils locaux à combustion au gaz aux GPL au mazout
Pas d’appareil local à combustion
Cogénération (moteur à gaz) Puissance calorifique maximale : ……………. kW
Pas de Cogénération
Pas d’installations aérauliques
Installations aérauliques présentes
Version 11/05/2012
12/13
avec sans commande manuelle d’arrêt à l’extérieur du local de chauffe ou du local des groupes de
ventilation.
avec sans commande automatique d’arrêt en cas de détection d’incendie
Installation aérauliques d’évacuation des fumées des cages d’escaliers et le cas échéant des chemins
d’évacuation horizontaux et des halls communs pour les bâtiments élevés
Notice technique complétée et plan d’implantation des conduits d’air joint pour avec positionnement des
clapets fournis en annexe 8 OUI
NON
Le bâtiment n’est pas élevé.
Version 11/05/2012
13/13
