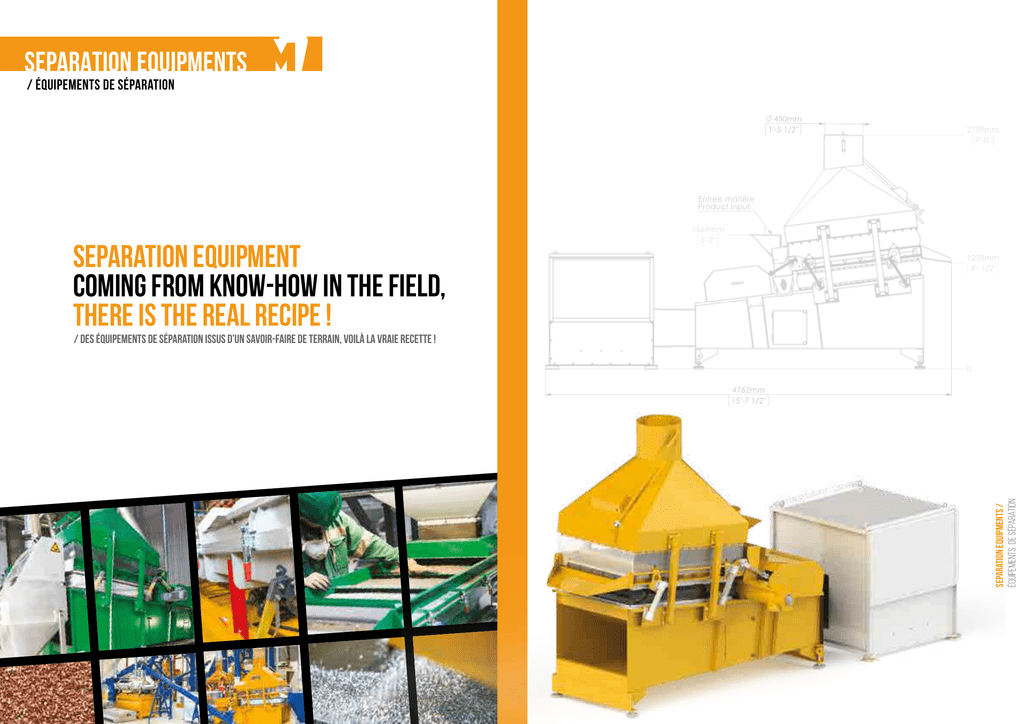

Separation equipment coming from know

/ équipements de séparation
Separation equipment
coming from know-how in the field,
there is the real recipe !
separation equipments /
équipements de séparation
/ Des équipements de séparation issus d’un savoir-faire de terrain, voilà la vraie recette !
input Products / output products
AIR DENSITY TABLES / TABLES DE Séparation
pRODUITS bruts / PRODUITS broyés
T1000X1500 • T 700X1500
air density tables
The MTB air density tables allow an easy and in-depth sorting of consistent size and shape of granulated materials that are
different in terms of weight.
The separation is a combination of an air fluidized bed and a sloping vibrating table.
To avoid any dust or small fibers to escape, MTB encloses the air density table with see through plastic, the vented hood is connected
to the air filtration system and all dust and fiber is carried away to the bag house.
MTB air density tables are used to separate metal from plastic, heavy metals from light metals,
or to clean crumb rubber in a tire recycling system.
TIRES /
PNEUS
CABLES /
CâBLES
aluminum sheets /
FEUILLES D’ALUMINIUM
T1000X1500 • T 700X1500
Tables de séparation
Technical datas / données techniques
Power / puissance
Table length / longueur de la table
Table width / LARGEUR DE LA TABLE
Weight / masse
T700 x1500
T1000 x1500
20 HP / 14 kW
20 HP / 14 kW
1.500 mm
1.500 mm
700 mm
1.000 mm
1,2 T
1,5 T
10.000 m /H
ASPIRATION AIR FLOW / Débit d’aspiration requis
3
separation equipments /
équipements de séparation
Les tables densimétriques MTB permettent la séparation aisée et pointue de matériaux
granulés de tailles et de formes homogènes ayant une grande différence de densité.
La séparation est réalisée grâce à la combinaison d’un lit à air fluidisé et une table vibrante inclinée.
Pour éviter un dégagement de poussière important, le flux d’air est récupéré par une hotte aspirante puis traité par un
système de dépoussiérage.
Les tables densimétriques peuvent être utilisées pour la séparation entre métaux lourds et légers et le plastique, ou encore
pour la purification de granulats de caoutchouc à la fin d’une ligne de recyclage de pneumatiques.
13.000 m3/H
Non contractual data / Données non contractuelles
®
29
input Products / output products
pRODUITS bruts / PRODUITS broyés
SIEving Tables / tamis vibrants
TAM 700 • TAM 850
SIEving Tables
TIRES /
PNEUS
MTB sieves are used for the final separation of the product and carry out a sizesegregation. They can be equipped with a wire mesh or perforated plates;
the opening is determined based on the customers needs. The
grid can be changed very easily within a few minutes thanks
to the rapid clamping system.
MTB sieves are particularly useful for cables recycling
after a gravity table (final separation) and for tire recycling
(textile extraction). But their simple use make them very useful
in a lot of fields.
CABLES /
CâBLES
aluminum sheets /
FEUILLES D’ALUMINIUM
TAM 700 • TAM 850
Tamis Vibrants
Technical datas / données techniques
Power / puissance
tam 700
TAM 850
1 HP / 0,75 kW
3 HP / 2,2 kW
650 mm
800 mm
1.300 mm
2.300 mm
1T
2T
SIEVING WIDTH / lARGEUR DE TAMISAGE
SIEVING LENGTH / LONGUEUR DE TAMISAGE
Weight / masse
separation equipments /
équipements de séparation
Les tamis MTB sont utilisés pour la séparation finale du produit en fonction de la granulométrie. Ils peuvent être
équipés d’une tôle métallique ou d’une tôle perforée dont la maille est déterminée en fonction des produits. La
grille se change très facilement en quelques minutes grâce au système de bridage rapide.
Les tamis MTB ont prouvé leur robustesse dans le recyclage de câbles en sortie de table densimétrique
(séparation finale) et pour le recyclage de pneumatiques (extraction du textile). Cependant, leur simplicité
d’utilisation les rend utiles dans bien des domaines.
Non contractual data / Données non contractuelles
®
31
1050mm
3'-5 1/2"
859mm
2'-10"
/ Dessins techniques
TAM 700
separation equipments /
équipements de séparation
2105mm
6'-11"
TAM 850
®
All dimensions may change.
/ Toutes les dimensions sont susceptibles de changer.
33
