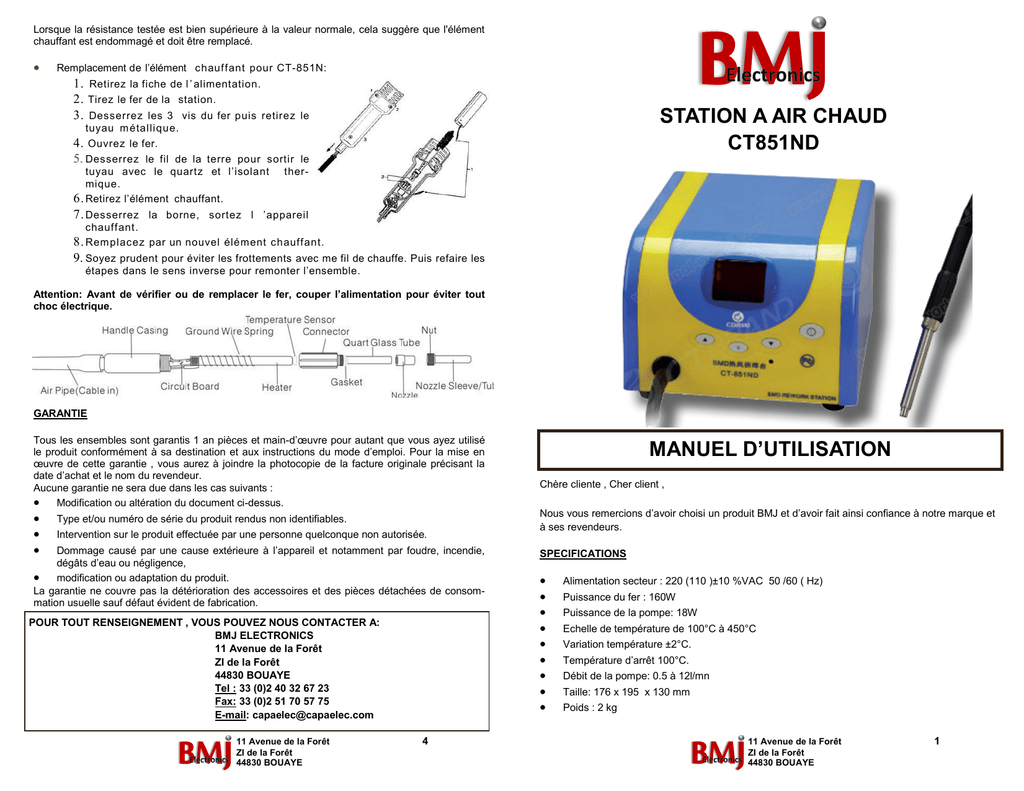

manuel d`utilisation station a air chaud ct851nd

Lorsque la résistance testée est bien supérieure à la valeur normale, cela suggère que l'élément
chauffant est endommagé et doit être remplacé.

Remplacement de l’élément chauffant pour CT-851N:
 Retirez la fiche de l ’ alimentation.
 Tirez le fer de la station.
 Desserrez les 3 vis du fer puis retirez le
STATION A AIR CHAUD
CT851ND
tuyau m étallique.
 Ouvrez le fer.
 Desserrez le fil de la terre pour sortir le
tuyau avec le quartz et l’isolant
mique.
 Retirez l’élément chauffant.
ther-
 Desserrez la borne, sortez l ’appareil
chauffant.
 Rem placez par un nouvel élément chauffant.
 Soyez prudent pour éviter les frottements avec me fil de chauffe. Puis refaire les
étapes dans le sens inverse pour remonter l’ensemble.
Attention: Avant de vérifier ou de remplacer le fer, couper l’alimentation pour éviter tout
choc électrique.
GARANTIE
Tous les ensembles sont garantis 1 an pièces et main-d’œuvre pour autant que vous ayez utilisé
le produit conformément à sa destination et aux instructions du mode d’emploi. Pour la mise en
œuvre de cette garantie , vous aurez à joindre la photocopie de la facture originale précisant la
date d’achat et le nom du revendeur.
Aucune garantie ne sera due dans les cas suivants :
 Modification ou altération du document ci-dessus.



Type et/ou numéro de série du produit rendus non identifiables.
Intervention sur le produit effectuée par une personne quelconque non autorisée.
Dommage causé par une cause extérieure à l’appareil et notamment par foudre, incendie,
dégâts d’eau ou négligence,
 modification ou adaptation du produit.
La garantie ne couvre pas la détérioration des accessoires et des pièces détachées de consommation usuelle sauf défaut évident de fabrication.
POUR TOUT RENSEIGNEMENT , VOUS POUVEZ NOUS CONTACTER A:
BMJ ELECTRONICS
11 Avenue de la Forêt
ZI de la Forêt
44830 BOUAYE
Tel : 33 (0)2 40 32 67 23
Fax: 33 (0)2 51 70 57 75
E-mail: [email protected]
11 Avenue de la Forêt
ZI de la Forêt
44830 BOUAYE
4
MANUEL D’UTILISATION
Chère cliente , Cher client ,
Nous vous remercions d’avoir choisi un produit BMJ et d’avoir fait ainsi confiance à notre marque et
à ses revendeurs.
SPECIFICATIONS









Alimentation secteur : 220 (110 )±10 %VAC 50 /60 ( Hz)
Puissance du fer : 160W
Puissance de la pompe: 18W
Echelle de température de 100°C à 450°C
Variation température ±2°C.
Température d’arrêt 100°C.
Débit de la pompe: 0.5 à 12l/mn
Taille: 176 x 195 x 130 mm
Poids : 2 kg
11 Avenue de la Forêt
ZI de la Forêt
44830 BOUAYE
1
UTILISATION
DESCRIPTION
CT-851ND station à air chaud est le produit amélioré du traditionnel CT-850. Elle utilise un microprocesseur avec une précision supérieure à celle du circuit de simulation électronique utilisé précédemment, tout cela pour faire de la machine un idéal pour dessouder et réparer.


Mesure précise et constante d e l a tem p é rat u re.

Affichage numérique de la température et du volume d'air,.
Simplicité d'utilisation.
Refroidissement automatique par jet d’air froid dès l’arrêt de fonctionnement.


Buzzer d’ alarme lors d’un disfonctionnement.
PRECAUTIONS D’UTILISATION







Branchez le cordon d' alimentation électrique de l'appareil et insérez la fiche dans la
prise . La LED sur l’écran s’allume et montre que la machine est électrifiée et en état de
veille. Appuyez sur le bouton
. L'écran d'affichage montrent à la fois le volume d’air et la température pendant 2 secondes, puis la température réelle. L'appareil
commence à chauffer.
CARACTERISTIQUES





Veillez à fixer le fer CT-76 avant l'installation initiale
Assurez-vous que le cordon d’alimentation est bien mis à la terre avant l'installation.
Pour éviter toutes brûlures par le fer manipuler correctement et ne pas pointer la
buse à proximité d’une personne ou un objet lorsque la machine fonctionne.
N’utiliser pas la machine dans un environnement sujet aux flammes.
Ne frappez pas la poignée du souffleur ou sa partie céramique, celle-ci se brisera
et donc endommagera l'élément chauffant.
Avant d'ouvrir le capos de recouvrement, débrancher la prise pour éviter un choc
électrique.
Etapes d’extinction : Appuyez sur la touche
la machine entrera en refroidissement automatique, puis en état de mise hors tension. Couper l'alimentation
directement de la machine est strictement interdit.
Retirez la prise de la machine quand elle ne doit pas être utilisée pendant une
longue période.
PRESENTATION

Appuyez sur le bouton
pour éteindre en cas de besoin, une LED sur l'écran d'affichage montre que l'appareil de chauffage est éteint. Le volume d'air doit être tourné vers
le Max ainsi le chauffage commence à refroidir. Lorsque la température à 100 °C, l’appareil se met en veille.
Attention: Ne tirez pas sur la prise ou couper l'alimentation directement.
Le chauffage doit rester constant, la température affichée ne cesse d'augmenter. Lorsque
la chauffe est atteint la température de consigne, la machine produit un long signal sonore. Le changement d’état de la LED signifie que la machine a atteint une température
constante et est prête pour une opération de dessoudage. Remarque: La LED allumée
montre que l'appareil est en état de veille.
Réglage du volume d’air et de température: Tout en travaillant, appuyez sur les touches
↑ ou ↓ ajuster le volume d'air . Appuyez sur la touche * , l'affichage Temp clignote , puis
appuyez sur ↑ ou ↓ pour régler la température. Remarque:*KEY est la touche shift
pour le volume d'air et le réglage de température de réglage. S’il n’y a pas de réglage de
paramètres, le paramètre correspondant affiché arrêtera de clignoter en 3 secondes, et
la machine sortira de l'état de réglage.
CALIBRATION
Une calibration a été fait sur la machine avant de quitter l'usine, si il y a une différence entre la température mesurée et la température indiquée, suivez les étapes ci-dessous pour calibrer via le trou
de calibrage dans le panneau de contrôle :
1. Fixer votre thermomètre à une distance de 1 mm du fer pour tester la température
2. Tournez le bouton de réglage dans le trou avec un tournevis adéquat jusqu'à ce que la température affichée devienne la même que celle testée.
PROBLEME EN FONCTIONNEMENT
La CT-851ND détecte automatiquement un problème de fonctionnement par une alerte
sonore et visuelle.
 Affichage “ETT”: Quand le signal “ETT” apparait en clignotant cela entraine une intervalle de
sons « doo ». Ces éléments indiquent une mauvaise connexion sur fer ou des disfonctionnement de la sonde de température.
 Si l’affichage de la température continu de descendre, en clignotant et un son “doo”
par intervalle se fait entendre, alors cela signifie qu’il y a un disfonctionnement
du chauffage ou du circuit de commande. Remarque: Lorsqu’une erreur survient, le son
“doo” doit durer 1 minute.
 Vérification de la chauffe: Quand ce problème survient, il faut mesurer les résistances de chauffage en suivant les instructions ci-dessous:
 Ouvrez le capot supérieur.
 Retirez les grandes et petites broches du fil intérieur du tuyau d’air à partir de la carte électronique. Testez la résistance entre les deux broches avec un multimètre, et comparez avec les valeurs ci-dessous:
CT-851ND
11 Avenue de la Forêt
ZI de la Forêt
44830 BOUAYE
2
Resistance grosse broche
Resistance petite broche
250 Ω-300 Ω
＜ 2Ω( in normal temp)
